BEDIENUNGSANLEITUNG SC-HC10EG PANASONIC

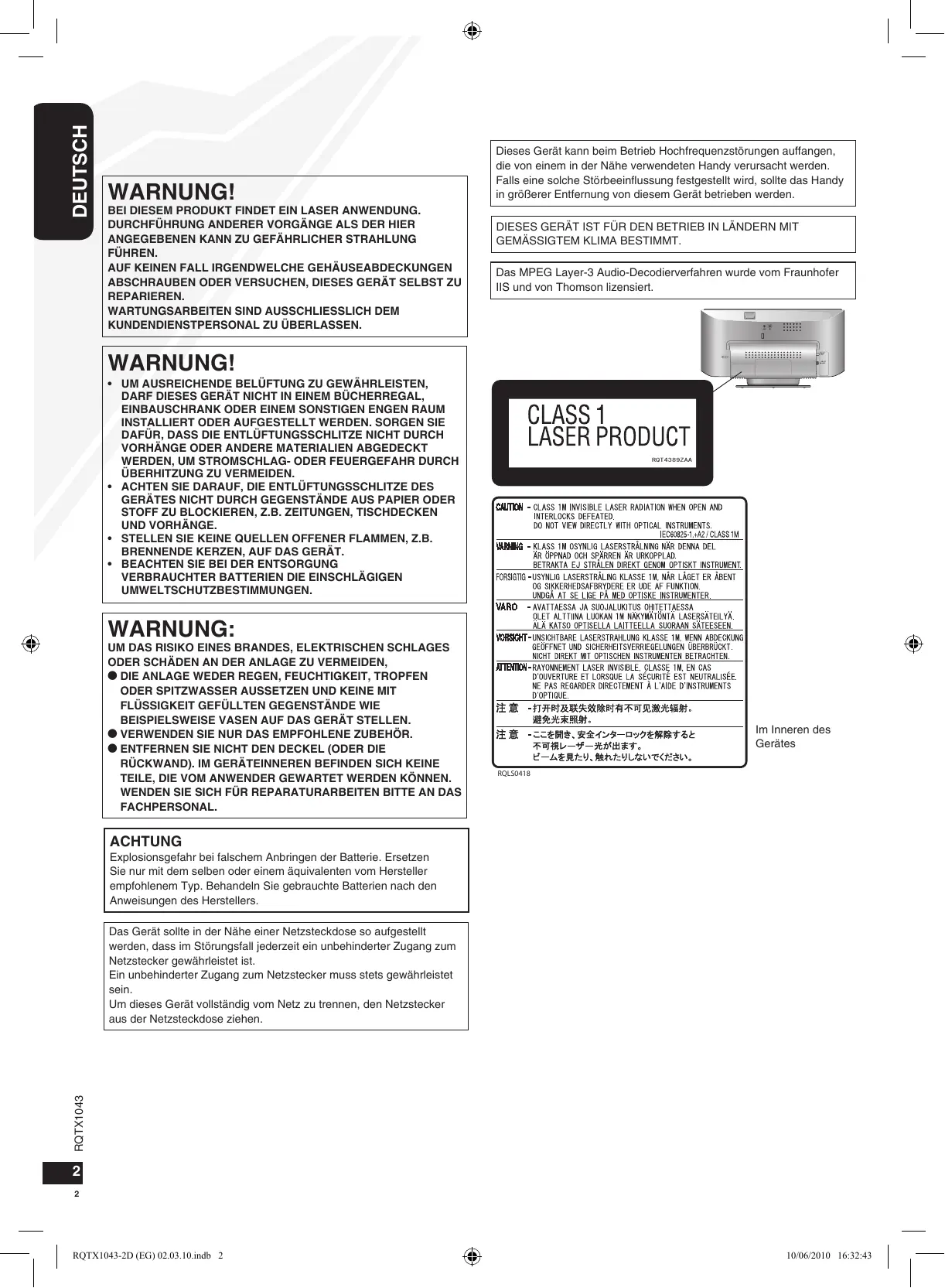

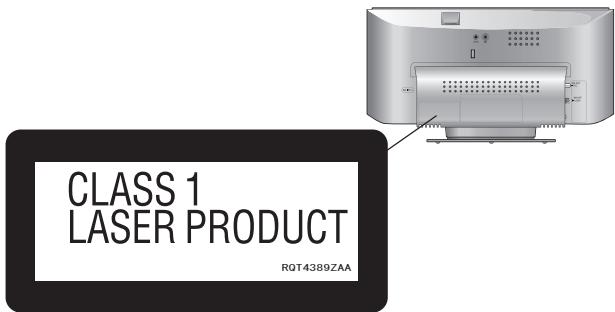

10/06/2010 16:32:41 DEUTSCH WARNUNG! BEI DIESEM PRODUKT FINDET EIN LASER ANWENDUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER

ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG

AUF KEINEN FALL IRGENDWELCHE GEHÄUSEABDECKUNGEN

ABSCHRAUBEN ODER VERSUCHEN, DIESES GERÄT SELBST ZU REPARIEREN.

WARTUNGSARBEITEN SIND AUSSCHLIESSLICH DEM

KUNDENDIENSTPERSONAL ZU ÜBERLASSEN. Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden. DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT. Das MPEG Layer-3 Audio-Decodierverfahren wurde vom Fraunhofer IIS und von Thomson lizensiert. WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL,

EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM

INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE

DAFÜR, DASS DIE ENTLÜFTUNGSSCHLITZE NICHT DURCH

VORHÄNGE ODER ANDERE MATERIALIEN ABGEDECKT

WERDEN, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH

ÜBERHITZUNG ZU VERMEIDEN.

• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG

VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN

UMWELTSCHUTZBESTIMMUNGEN. RQT4389ZAA WARNUNG: UM DAS RISIKO EINES BRANDES, ELEKTRISCHEN SCHLAGES ODER SCHÄDEN AN DER ANLAGE ZU VERMEIDEN,

• DIE ANLAGE WEDER REGEN, FEUCHTIGKEIT, TROPFEN

ODER SPITZWASSER AUSSETZEN UND KEINE MIT

FLÜSSIGKEIT GEFÜLLTEN GEGENSTÄNDE WIE BEISPIELSWEISE VASEN AUF DAS GERÄT STELLEN.

• VERWENDEN SIE NUR DAS EMPFOHLENE ZUBEHÖR.
• ENTFERNEN SIE NICHT DEN DECKEL (ODER DIE RÜCKWAND). IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM ANWENDER GEWARTET WERDEN KÖNNEN. WENDEN SIE SICH FÜR REPARATURARBEITEN BITTE AN DAS FACHPERSONAL. Im Inneren des Gerätes RQLS0418 ACHTUNG Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit dem selben oder einem äquivalenten vom Hersteller empfohlenem Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers. RQTX1043 Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen.

RQTX1043-2D (EG) 02.03.10.indb 2 10/06/2010 16:32:43 Mitgeliefertes Zubehör Anschlüsse Übersicht über die Bedienelemente Disc-Betrieb Radioempfang Zeitschaltuhr Klangeinstellungen Externes Gerät Störungsbeseitigung Speicherrücksetzung (Initialisierung) Pflege und Instandhaltung Technische Daten Sicherheitsmaßnahmen Mitgeliefertes Zubehör Kontrollieren Sie bitte das mitgelieferte Zubehör auf seine Vollständigkeit.

1 Netzkabel 1 UKW-Zimmerantenne 1 MW Rahmenantenne 1 Fernbedienung (N2QAYB000519)

• Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit dieser Anlage bestimmt. Verwenden Sie dieses Netzkabel auf keinen Fall für andere Geräte.
• Verwenden Sie kein Netzkabel von anderen Geräten.

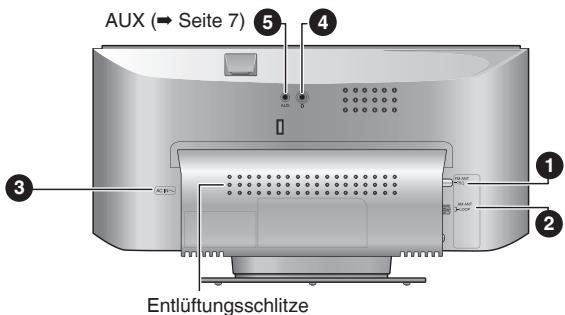

DEUTSCH Inhaltsverzeichnis Anschlüsse Rückansicht AUX (➡ Seite 7) 5

Anschließen des Netzkabels. Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt wurden.

Zur Wandsteckdose Entlüftungsschlitze

Anschließen der UKW-Zimmerantenne.

• Befestigen Sie die Antenne an einer Wand oder Säule, wo sie möglichst wenigen Empfangsstörungen ausgesetzt ist.

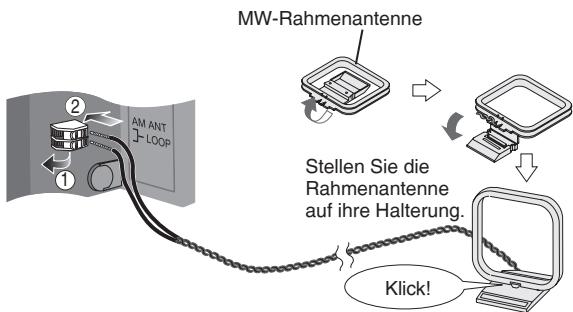

Klebeband UKWZimmerantenne Anschließen der MW-Rahmenantenne. MW-Rahmenantenne

Stellen Sie die Rahmenantenne auf ihre Halterung. Klick! Kopfhörer (nicht im Lieferumfang enthalten) Verringern Sie die Lautstärke und schließen Sie den Kopfhörer an. Steckertyp: 3,5 mm Stereo

• Um eine Schädigung des Gehörs auszuschließen, sollten Sie den Kopfhörer nicht über längere Zeit verwenden.
• Ein übermäßiger Schalldruck (Lautstärke) aus Ohr- und Kopfhörern kann zu Gehörverlust/-schäden führen.
• Das Hören bei erhöhter Lautstärke schädigt auf Dauer das Gehör des Anwenders. Stellen Sie sicher, dass Sie nur den mitgelieferten bzw empfohlenen Kopf- oder Ohrhörer verwenden. g Hinweise zu den Lautsprechern
• Diese Lautsprecherboxen sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufgestellt werden, das für magnetische Einstreuungen empfindlich ist.
• Die Lautsprechernetze können nicht entfernt werden. RQTX1043

• Halten Sie das lose Antennenkabel von anderen Drähten und Kabeln fern.

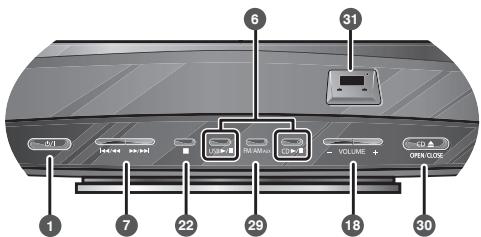

RQTX1043-2D (EG) 02.03.10.indb 3 10/06/2010 16:32:49 DEUTSCH Übersicht über die Bedienelemente Fernbedienung

Bereitschafts-/Ein-Schalter [^], [8] (5, 7, 9) Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.

[DIMMER] Dient zum Dimmen des Anzeigefelds. Wenn Sie die Taste erneut drücken, schalten Sie die Funktion wieder aus.

• Seiten mit Hinweisen werden in Klammern angezeigt.

[MUTE] Dient zum Stummschalten des Tons. Wenn Sie die Taste erneut drücken, schalten Sie die Funktion wieder aus. Die Stummschaltung „MUTE“ wird ebenfalls ausgeschaltet, indem Sie die Lautstärke verändern oder das Gerät abschalten.

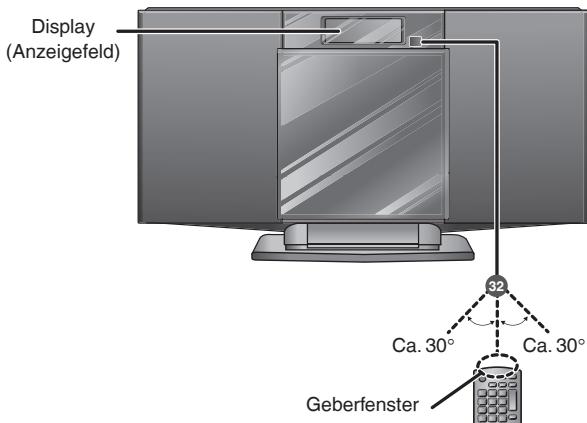

Fernbedienungssignalsensor Richten Sie die Fernbedienung aus einer Entfernung von maximal 7 m direkt auf den Fernbedienungssensor, wobei Hindernisse auf dem Übertragungsweg zu vermeiden sind.

[USB q/h] (8) [CD q/h] (5) [AUTO OFF] Über diese Funktion können Sie das Gerät automatisch ausschalten lassen, wenn es ca. 30 Minuten lang nicht verwendet wird (funktioniert nicht bei Radiobetrieb). Drücken Sie die Taste zweimal, um die Funktion einzuschalten.

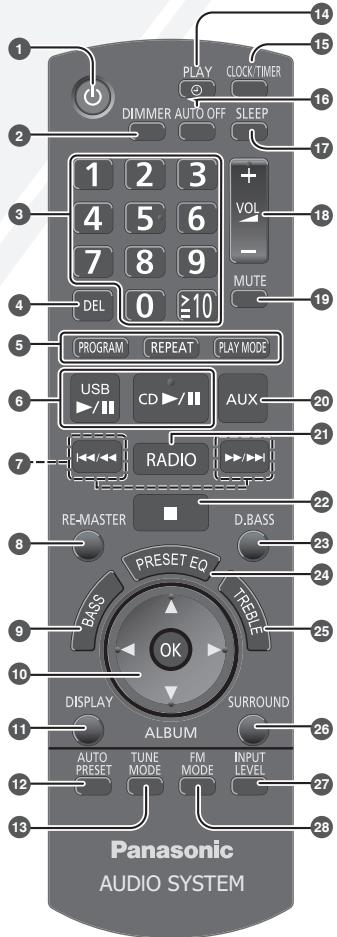

[CLOCK/TIMER] (7) Hauptgerät Vorbereiten der Fernbedienung Ansicht von oben

Setzen Sie diese Seite zuerst ein. R6/LR6, AA

■ Batterien (nicht im Lieferumfang enthalten)

• Verwenden Sie eine manganhaltige oder alkalische Trockenbatterie.
• Legen Sie die Batterien so ein, dass die Pole (+ und – ) mit den Bezeichnungen in der Fernbedienung übereinstimmen.
• Nehmen Sie die Batterien heraus, wenn die Fernbedienung für längere Zeit nicht verwendet werden soll.
• Bewahren Sie die Batterien an einem kühlen und dunklen Ort auf.
• Keiner Hitze aussetzen oder in die Nähe von offenen Flammen bringen.
• Lassen Sie die Batterien niemals für längere Zeit in einem Fahrzeug liegen, das direktem Sonnenlicht ausgesetzt ist und dessen Türen und Fenster geschlossen sind.
• Ein unsachgemäßer Umgang mit Batterien in der Fernbedienung kann zum Auslaufen von Elektrolyt führen, was einen Brand verursachen kann. Frontansicht RQTX1043 Display (Anzeigefeld)

RQTX1043-2D (EG) 02.03.10.indb 4 ■ Beachten Sie folgende Hinweise:

Verwenden Sie nie erschöpfte und neue Batterien zusammen. Verwenden Sie niemals verschiedene Batterietypen gemeinsam. Nehmen Sie sie nicht auseinander und schließen Sie sie auch nicht kurz. Versuchen Sie niemals, alkalische oder manganhaltige Batterien wiederaufzuladen.

• Verwenden Sie keine Batterien, deren Umhüllung abgelöst ist. 10/06/2010 16:32:54 Klick! Funktion Wiedergabemodi Drücken Sie [CD q/h]. Drücken Sie wiederholt [PLAY MODE], um die folgenden Modi auszuwählen. Modus Wiedergabe 1TR eines ausgewählten Titels auf der Disc. Wählen Sie mithilfe der Zifferntasten den Titel aus. 1-TRACK 1-ALBUM (MP3) eines ausgewählten Albums auf der Disc. Drücken Sie [e,r], um das Album auszuwählen. RND einer Disc in zufälliger Reihenfolge. 1ALBUM Drücken Sie [^], um die Anlage einzuschalten. Drücken Sie [CD ;, OPEN/CLOSE] am Hauptgerät, um die Schiebetür zu öffnen. Führen Sie die Disc geneigt unter die Schiebetür und platzieren sie diese korrekt im CD-Fach. Drücken Sie [CD ;, OPEN/CLOSE], um die Schiebetür zu schließen. Halten Sie beim Schließen der Schiebetür Ihre Finger von dieser fern, damit mögliche Verletzungen durch Einklemmen ausgeschlossen werden. Drücken Sie [CD q/h], um die Wiedergabe zu starten.
• Wenn Sie die Schiebetür gewaltsam schließen, können Schäden auftreten.
• Passen Sie darauf auf, dass Sie beim Entfernen der CD nicht an die Schiebetür stoßen. Stoppen Drücken Sie [g]. Pause Drücken Sie [CD q/h]. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen. Titel überspringen Drücken Sie [u/t] oder [y/i]. Suchlauf innerhalb des laufenden Titels (CD) Halten Sie [u/t] oder [y/i] gedrückt. Überspringen eines Albums (MP3) Drücken Sie [e,r]. Direktes Abspielen (Die Wiedergabe beginnt mit dem von Ihnen gewählten Titel.) CD: Wählen Sie mithilfe der Zifferntasten den gewünschten Titel aus. MP3: Drücken Sie [e,r], um das Album zu wählen. Drücken Sie einmal [y/i], wählen Sie dann mithilfe der Zifferntasten den gewünschten Titel. Programmierte Wiedergabe Mit dieser Funktion können Sie bis zu 24 Titel programmieren. Drücken Sie [CD q/h] und dann [g]. Drücken Sie [PROGRAM]. CD: Wählen Sie mithilfe der Zifferntasten den Titel aus. Wenn Sie weitere Titel programmieren möchten, fahren Sie mit Drücken der Zifferntasten fort. Drücken Sie [OK] oder [CD q/h], um die Wiedergabe zu starten. MP3: Drücken Sie [e,r], um das Album auszuwählen. Drücken Sie einmal [y/i] und danach die Zifferntasten, um den Titel auszuwählen. Drücken Sie [OK]. Um weitere Titel zu programmieren, wiederholen Sie die Schritte bis . Drücken Sie [CD q/h], um die Wiedergabe zu starten. Abbrechen des Programm-Modus Drücken Sie im Stopp-Zustand [PROGRAM], um die Anzeige „PGM“ auszublenden. Wiederholen des Programms Drücken Sie im Stopp-Zustand [PROGRAM] und danach [CD q/h]. Überprüfen der Drücken Sie [u/t] oder [y/i] wenn programmierten Titel „PGM“ im Stopp-Zustand angezeigt wird. Wenn Sie die Einstellungen während des Programmierens überprüfen wollen, drücken Sie zweimal [PROGRAM], nachdem „PGM“ erscheint, gefolgt von [u/t] oder [y/i]. Löschen des zuletzt Drücken Sie [DEL] im Stopp-Zustand. programmierten Titels Löschen aller Drücken Sie [g] im Stopp-Zustand. programmierten Titel Daraufhin erscheint „CLR ALL“ am Display. Drücken Sie die Taste innerhalb von 5 Sekunden erneut, um alle Titel aus dem Programmspeicher zu löschen.
• Der Programmspeicher wird gelöscht, wenn Sie die Schiebetür öffnen. RQTX1043-2D (EG) 02.03.10.indb 5 RANDOM 1ALBUM RND 1-ALBUM RANDOM (MP3) aller Titel eines ausgewählten Albums in zufälliger Reihenfolge. Drücken Sie [e,r], um das Album auszuwählen.

• Während der Zufallswiedergabe können Sie nicht zum vorherigen Titel springen.
• Nach Öffnen der Schiebetür wird der aktuelle Wiedergabe-Modus deaktiviert.
• Um die programmierte Wiedergabe oder einen anderen gewählten Wiedergabemodus zu wiederholen, drücken Sie [REPEAT]. Wenn Sie die Taste erneut drücken, schalten Sie die Funktion wieder aus. Displayanzeige-Funktion Drücken Sie wiederholt [DISPLAY] während der Wiedergabe oder Pause, um die aktuelle Titelinformation aufzurufen.
• Maximale Anzahl der angezeigten Zeichen: ca. 30
• Diese Stereoanlage unterstützt Version 1.0 und 1.1 ID3 Tags. Nicht unterstützte Textdaten werden nicht angezeigt. Hinweise zu CD-R und CD-RW

• Diese Anlage kann Discs vom Typ CD-R und CD-RW wiedergeben, die mit Daten im Format CD-DA oder MP3 bespielt sind.
• Verwenden Sie eine für Audioaufnahmen im Format CD-DA vorgesehene Disc und finalisieren* Sie diese nach Beenden der Aufnahme.
• Ein Vorgang, der nach der Aufnahme durchgeführt wird, so dass CD-R oder CD-RW-fähige Player die Audioformate CD-R und CD-RW abspielen können.
• Das Gerät kann u. U. einige Discs aufgrund der Aufnahmequalität nicht abspielen.
• Verwenden Sie keine unregelmäßig geformten CD.
• Bringen Sie keine zusätzlichen Etiketten oder Aufkleber an.
• Verwenden Sie keine CD mit schlecht haftenden Etiketten und Aufklebern oder CD, bei denen Klebstoff unter den Etiketten und Aufklebern hervortritt.
• Bringen Sie keine kratzfesten Hüllen oder ähnliches Zubehör an.
• Beschriften Sie die CD nicht.
• Reinigen Sie die CD nicht mit Flüssigkeiten (Wischen Sie sie mit einem weichen und trockenen Tuch ab). Erstellen von MP3-Dateien, die auf diesem Gerät abspielbar sind

• Maximale Anzahl von Titeln und Alben: 999 Titel und 255 Alben.
• Kompatible Komprimierungsrate: Zwischen 64 kbps und 320 kbps (Stereo). 128 kbps (Stereo) wird empfohlen.
• Discformate: ISO9660 Level 1 und Level 2 (mit Ausnahme von erweiterten Formaten)
• Die Lesezeit des Inhalts (TOC-Daten) hängt von der Anzahl der Titel, Ordner und der Ordnerstruktur ab. Einschränkungen beim Abspielen von MP3

• Dieses Gerät ist kompatibel mit dem Multisession-Verfahren (Brennen in mehreren Sitzungen), deshalb verzögert sich der Wiedergabebeginn.
• Diese Anlage kann keine im Paketschreibeverfahren aufgezeichneten Dateien wiedergeben.
• Wenn die Disc sowohl MP3- als auch normale Audiodaten (CD-DA) enthält, spielt das Gerät den Dateityp, der im inneren Teil der Disc aufgezeichnet wurde. Wenn die Disc sowohl MP3-als auch andere Arten von Audiodaten (z.B. WMA oder WAV) enthält, gibt das Gerät nur MP3-Dateien wieder.
• Je nach Art der Erstellung von MP3-Dateien, können diese u. U. nicht in der von Ihnen nummerierten Reihenfolge oder überhaupt nicht wiedergegeben werden. RQTX1043 Einfache Wiedergabe DEUTSCH Disc-Betrieb

10/06/2010 16:32:58 DEUTSCH Radioempfang Manuelle Abstimmung Drücken Sie [RADIO] zur Wahl von „FM“ (UKW) oder „AM“ (MW). Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen. Drücken Sie [u/t] oder [y/i], um die Frequenz des gewünschten Radiosenders auszuwählen. Automatische Abstimmung Wiederholen Sie die Schritte und (➡ siehe oben). Halten Sie [u/t] oder [y/i] gedrückt, bis die Frequenz schnell durchzulaufen beginnt.

• Um die automatische Senderabstimmung abzubrechen, drücken Sie [u/t] oder [y/i] erneut.
• Wenn der Empfang stark gestört ist, arbeitet die automatische Senderabstimmung u. U. nicht. g Verbessern der UKW-Tonqualität Drücken Sie [FM MODE], um „MONO“ am Display anzuzeigen. Wenn Sie die Taste erneut drücken, schalten Sie die Funktion wieder aus.
• „MONO“ wird auch deaktiviert, wenn die Frequenz geändert wird.
• Für die normale Wiedergabe schalten Sie „MONO“ aus. g Verbessern der MW-Tonqualität Drücken Sie [RADIO] zur Wahl von „AM“. Halten Sie [TUNE MODE] wiederholt gedrückt, um die Bandpassfilter-Einstellung („BP 1“ oder „BP 2“) zu ändern. Einstellung für die MW-Zuweisung Dieses Gerät kann MW-Sender bei Bedarf auch mit einem 10 kHz- Frequenzraster abstimmen. Ändern des Frequenzrasters auf 10 kHz (nur am Hauptgerät) Drücken Sie [FM/AM/AUX], um „AM“ (MW) auszuwählen. Halten Sie [FM/AM/AUX] gedrückt. Nach einigen Sekunden ändert sich die Displayanzeige und zeigt die aktuelle Minimalfrequenz. Halten Sie [FM/AM/AUX] weiter gedrückt. Wenn sich die Minimalfrequenz ändert, lassen Sie die Taste los.
• Um zur ursprünglichen Frequenzstufe zurückzukehren, wiederholen Sie die Schritte bis (➡ siehe oben).
• Nachdem die Einstellung geändert wurde, wird jede vorher eingestellte Frequenz gelöscht. RDS-Radiosender Es wird der Name des Rundfunksender bzw. der Programmtyp angezeigt. „RDS“ leuchtet, wenn RDS-Signale empfangen werden. Drücken Sie [DISPLAY], um Folgendes anzuzeigen: Stationsname (PS) Programmtyp (PTY) Frequenzanzeige (FREQ) Stationsspeicher

• Bei schlechtem Empfang sind RDS-Anzeigen unter Umständen nicht verfügbar. Sie können bis zu 30 UKW- und 15 MW-Sender speichern. Vorbereitung: Drücken Sie [RADIO] um „FM“ (UKW) oder „AM“ (MW) auszuwählen. g Automatische Einspeicherung Drücken Sie [PLAY MODE], um zwischen der „LOWEST“ (NIEDRIGSTEN) und der „CURRENT“ (AKTUELLEN) Frequenz zu schalten. Drücken Sie [AUTO PRESET], um mit der Speicherung zu beginnen. g Manuelle Einspeicherung Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen. Drücken Sie [u/t] oder [y/i], um den gewünschten Radiosender abzustimmen. Drücken Sie [PROGRAM]. Wählen Sie mithilfe der Zifferntasten einen Speicherplatz aus. Falls ein Speicherplatz bereits mit einem Radiosender belegt ist, wird dieser durch Einspeichern einer neuen Frequenz gelöscht. Wiederholen Sie die Schritte bis , um weitere Sender einzuspeichern. g Auswählen eines gespeicherten Senders Drücken Sie [TUNE MODE], um „PRESET“ auszuwählen. Drücken Sie [u/t] oder [y/i], um den Speicherplatz zu wählen. RQTX1043

• Oder wählen Sie mithilfe der Zifferntasten einen Speicherplatz aus.

RQTX1043-2D (EG) 02.03.10.indb 6 10/06/2010 16:32:59 Klangeinstellungen Einstellen der Uhrzeit Die Uhr arbeitet im 24-Stunden-Zyklus. Drücken Sie [CLOCK/TIMER], um „CLOCK“ auszuwählen. Drücken Sie innerhalb von 5 Sekunden [e,r], um die Uhrzeit einzustellen. (Halten Sie die Taste gedrückt, damit die Stunden/Minuten schneller durchlaufen). Drücken Sie [OK].

• Um die Uhrzeit anzuzeigen, drücken Sie [CLOCK/TIMER].
• Stellen Sie die Uhrzeit in regelmäßigen Abständen nach, um eine Genauigkeit zu gewährleisten. Wiedergabe-Zeitschaltuhr Sie können die Zeitschaltuhr so einstellen, dass Sie zu einem bestimmten Zeitpunkt geweckt werden. Diese Anlage verfügt über 3 Wiedergabe-Timermodi. Vorbereitung:
• Schalten Sie das Gerät ein, und stellen Sie die Uhrzeit ein (➡ siehe oben).
• Bereiten Sie die Musikquelle (Disc, Radio, USB oder AUX) vor und justieren Sie die Lautstärke. Drücken Sie wiederholt [CLOCK/TIMER], um die gewünschte Zeitschaltuhr auszuwählen. Drücken Sie innerhalb von 5 Sekunden [e,r], um die Startzeit einzustellen. Drücken Sie [OK]. Um die Endzeit einzustellen, wiederholen Sie die Schritte und . So aktivieren Sie die Zeitschaltuhr Drücken Sie wiederholt [z, PLAY], um die gewählte Wiedergabe-Zeitschaltuhr zu aktivieren. Drücken Sie [^], um das Gerät auszuschalten. Ändern der Einstellungen Wiederholen Sie die Schritte bis (➡ siehe oben). Ändern der Programmquelle oder der Lautstärke Drücken Sie zweimal [z, PLAY], damit die Anzeige zPLAY am Display erlischt. Ändern Sie die Programmquelle oder regeln Sie die Lautstärke. Führen Sie die Schritte und durch. (➡ siehe oben). Überprüfen der Einstellungen (Wenn das Gerät eingeschaltet ist oder sich im Standby-Modus befindet) Drücken Sie wiederholt [CLOCK/TIMER], um „zPLAY 1“, „zPLAY 2“ oder „zPLAY 3“ auszuwählen. Abbrechen Drücken Sie zweimal [z, PLAY], um die Anzeige der Zeitschaltuhr auf dem Display auszublenden.

• Die Zeitschaltuhr startet zum programmierten Zeitpunkt, während die Lautstärke nach und nach bis zum voreingestellten Pegel erhöht wird. Einschlaf-Zeitschaltuhr Mit der Einschlaf-Zeitschaltuhr schaltet sich das Gerät nach einer voreingestellten Zeit ab. Drücken Sie [SLEEP], um die Einschlaf-Funktion ein- oder auszuschalten. 30MIN 60MIN 90MIN Voreingestellte Equalizer-Kurven Drücken Sie wiederholt [PRESET EQ], um „HEAVY“, „SOFT“, „CLEAR“, „VOCAL“ oder „FLAT“ auszuwählen. Bässe oder Höhen Drücken Sie [BASS] oder [TREBLE], um „BASS“ oder „TREBLE“ auszuwählen. Drücken Sie [e,r], um den Pegel zu justieren (-4 bis +4). Surroundsound Drücken Sie während der Wiedergabe wiederholt [SURROUND], um „ON SURROUND“ oder „OFF SURROUND“ auszuwählen. Wenn die Störungen des UKW-Stereoempfangs zunehmen, deaktivieren Sie den Surround-Effekt. D.Bass Drücken Sie während der Wiedergabe wiederholt [D.BASS], um „ON D.BASS“ oder „OFF D.BASS“ auszuwählen. Re-master (MP3) Drücken Sie während der Wiederhabe wiederholt [RE-MASTER], um „ON RE-MASTER“ oder „OFF RE-MASTER“ auszuwählen. DEUTSCH Zeitschaltuhr Externes Gerät Tragbares Audiogerät (im AUX-Modus) Stecken Sie das Audiokabel in die AUX-Buchse. Steckertyp: 3,5 mm Stereo Drücken Sie [AUX] und starten Sie die Wiedergabe am tragbaren Audiogerät. Sie können den Klang-Eingangspegel des tragbaren Audiogerätes einstellen. Drücken Sie wiederholt [INPUT LEVEL], um „HIGH“ oder „NORMAL“ auszuwählen.
• Schalten Sie den Equalizer aus oder reduzieren Sie die Lautstärke am tragbaren Gerät, um das Eingangssignal zu senken. Ein hoher Eingangssignalpegel verzerrt den Ton.
• Mehr dazu entnehmen Sie bitte der Bedienungsanleitung des anzuschließenden Gerätes.
• Kabel und Geräte sind nicht im Lieferumfang enthalten. Moduswechsel am Hauptgerät und an der Fernbedienung Die Werkseinstellung an Hauptgerät und Fernbedienung ist auf Modus „REMOTE 1“. Falls die Fernbedienung unabsichtlich auch andere Geräte steuert, können Sie in den Modus „REMOTE 2“ wechseln. Um in den „REMOTE 2“ Modus zu schalten (nur am Hauptgerät) Drücken Sie [FM/AM/AUX], um „AUX“ auszuwählen. Halten Sie [FM/AM/AUX] gedrückt und drücken Sie danach die [2], bis „REMOTE 2“ angezeigt wird. Halten Sie die Tasten [OK] und [2] für mindestens 2 Sekunden gedrückt. Um in den „REMOTE 1“ Modus zurückzuschalten Wiederholen Sie die obigen Schritte, ersetzen Sie aber die [2] mit der [1]. („REMOTE 1“ wird angezeigt.) 120MIN OFF (Deaktiviert)

• Die Wiedergabe- und die Einschlaf-Zeitschaltuhr können zusammen verwendet werden. Die Einschlaf-Zeitschaltuhr hat dabei stets Priorität. Stellen Sie sicher, dass sich die voreingestellten Zeiten nicht überlappen.
• Wenn AUTO OFF aktiviert ist und das Gerät ca. 30 Minuten lang nicht verwendet wird, schaltet sich die Anlage aus, auch wenn die Wiedergabe-Zeitschaltuhr oder die Einschlaf-Zeitschaltuhr noch nicht abgelaufen ist. RQTX1043-2D (EG) 02.03.10.indb 7 RQTX1043 Drücken Sie einmal [SLEEP], um die verbleibende Zeit zu überprüfen.

10/06/2010 16:33:01 DEUTSCH Externes Gerät (Fortsetzung) USB-Betrieb Kompatible Geräte Die USB-Konnektivität ermöglicht Ihnen den Anschluss und die Wiedergabe von MP3-Titeln vom Massenspeicher der Klasse USB. Vorbereitung:

• Versichern Sie sich, dass die darauf gespeicherten Daten gesichert wurden, bevor Sie irgendein USB-Massenspeichergerät an das Gerät schließen.
• Die Verwendung eines USB-Verlängerungskabels wird nicht empfohlen. Das über dieses Kabel angeschlossene USB-Gerät wird von diesem Gerät nicht erkannt. Reduzieren Sie die Lautstärke und schließen Sie das USB-Massenspeichergerät an. USB-Massenspeichergerät (nicht im Lieferumfang enthalten) Drücken Sie [USB q/h], um die Wiedergabe zu starten. Stoppen Drücken Sie [g]. „RESUME“ wird angezeigt. Die Position ist gespeichert. Drücken Sie [USB q/h], um die Wiedergabe fortzusetzen. Drücken Sie [g] erneut, um die Position zu löschen. Pause Drücken Sie [USB q/h]. Drücken Sie diese Taste erneut, um die Wiedergabe fortzusetzen. Titel überspringen Drücken Sie [u/t] oder [y/i]. Überspringen eines Albums Drücken Sie [e,r]. Direktes Abspielen (Die Wiedergabe beginnt mit dem von Ihnen gewählten Titel.) Drücken Sie [e,r], um das Album zu wählen. Drücken Sie einmal [y/i] und danach die Zifferntasten, um den Titel zu wählen. Als Massenspeichergerät der Klasse USB definierte Geräte:
• USB-Geräte, die nur eine Bulk-Übertragung unterstützen
• USB-Geräte, die USB 2.0 bei voller Geschwindigkeit unterstützen Hinweis zu USB
• Unterstütztes Format: Dateien mit der Erweiterung „.mp3“ bzw. „.MP3“.
• CBI (Control/Bulk/Interrupt) wird nicht unterstützt.
• Geräte, die das NTFS-Dateisystem verwenden, werden nicht unterstützt [Es wird nur das Dateisystem FAT 12/16/32 (File Allocation Table 12/16/32) unterstützt].
• Einige Dateien funktionieren, abhängig von der Sektorgröße, unter Umständen nicht.
• Dieses Gerät kann auf bis zu 255 Alben und 2500 Titel zugreifen.
• Die maximale Anzahl von Titeln in einem Ordner beträgt 999 Titel.
• Bei Anschluss eines Multiport-USB-Kartenlesers, wird nur eine Speicherkarte ausgewählt. Dies ist gewöhnlich die zuerst eingesteckte Speicherkarte.
• Trennen Sie den USB-Kartenleser von diesem Gerät ab, bevor Sie die Speicherkarte entfernen. Andernfalls können Störungen am Gerät verursacht werden.
• Wenn Sie Ihren digitalen Audioplayer an den USB-Port anschließen, wird er bei eingeschaltetem Gerät ständig aufgeladen Zum Entfernen des USB-Massenspeichergerätes wählen Sie eine andere Quelle als „USB“.
• Wenn das USB-Massenspeichergerät bei gewählter USB-Quelle entfernt wird, können die im Massenspeichergerät gespeicherten Daten beschädigt werden. RQTX1043 Die anderen Betriebsfunktionen ähneln denen, die unter „Disc-Betrieb“ (➡ Seite 5) beschrieben sind.

RQTX1043-2D (EG) 02.03.10.indb 8 10/06/2010 16:33:02 Bevor Sie bei einer Funktionsstörung dieser Anlage den Kundendienst in Anspruch nehmen, beachten Sie bitte die Hinweise in der folgenden Liste. Falls Sie Zweifel bei einigen Prüfpunkten haben oder das Problem sich durch die in der Tabelle vorgeschlagenen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich bitte an Ihren Fachhändler. g Häufig auftretende Probleme Inkorrekte Displayanzeige oder Wiedergabe startet nicht

• Sie haben die Disc nicht korrekt eingelegt. Legen Sie diese richtig ein.
• Die Disc ist zerkratzt oder schmutzig (Titel werden übersprungen).
• Auf der Linse befindet sich Kondenswasser. Bitte warten Sie etwa eine Stunde, bevor Sie den Betrieb fortsetzen. MP3 Dateien können nicht gelesen werden
• Sie können u. U. MP3-Dateien nicht abspielen, falls Sie eine Disc in mehreren Sitzungen (Multisessions) kopiert haben und sich ein leeres Datensegment zwischen den einzelnen Aufnahmesitzungen befindet.
• Wenn Sie eine Multisession-Disc erstellen, müssen Sie die Sitzung beenden.
• Die auf der Disc enthaltene Datenmenge ist zu klein. Es müssen sich Daten von mehr als 5 MB auf der Disc befinden. Rauschen bzw. kein Ton ist zu hören
• Bei einer schlechten Aufnahme kann beim Abspielen von MP3-Dateien ein Rauschen auftreten.
• Halten Sie von dieser Anlage Mobiltelefone fern, falls Störungen vorkommen.
• Erhöhen Sie die Lautstärke.
• Schalten Sie das Gerät aus, überprüfen und korrigieren Sie den Anschluss und schalten Sie die Anlage wieder ein. Mögliche Ursachen: Durch übermäßige Lautstärke oder zu hohe Leistung sowie ein Betrieb des Gerätes in einer heißen Umgebung, kann es zur Überlastung der Lautsprecher kommen (Durchheizen). Während der Wiedergabe ertönen Brummgeräusche
• Ein Netzkabel oder eine Leuchtstoffröhre befindet sich in der Nähe der Kabel. Halten Sie die Kabel dieser Stereoanlage von anderen Elektrogeräten und deren Kabeln fern. Ein Interferenzpfeifen oder ein Rauschen ist während des Radioempfangs zu hören
• Schalten Sie den in der Nähe betriebenen Fernseher bzw. andere Audioplayer aus oder sorgen Sie für einen größeren Abstand zu dieser Anlage.
• Schalten Sie den tragbaren Audioplayer aus, falls er an die AUX-Buchse angeschlossen ist. Beim MW-Empfang wird ein tiefes Brummgeräusch oder Rauschen gehört
• Verlegen Sie die Antenne nicht gemeinsam mit anderen Kabeln.
• Stellen Sie die MW-Antenne von der Stereoanlage entfernt auf. Das Bild des in der Nähe der Anlage betriebenen Fernsehgerätes verschwindet oder Streifen erscheinen am Bildschirm
• Aufstellungsort und Ausrichtung der Antenne sind ungeeignet.
• Das Fernsehantennenkabel ist zu nah an der Anlage verlegt. Verlegen Sie das Fernsehantennenkabel in größerer Entfernung zur Anlage. Die Fernbedienung reagiert nicht, wenn deren Tasten gedrückt werden
• Vergewissern Sie sich, dass die Batterien polaritätsgerecht eingelegt sind (➡ Seite 4). g Display (Anzeigefeld)

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein (➡ Seite 7). „ADJUST CLOCK“
• Die Uhrzeit wurde noch nicht eingestellt. Stellen Sie die Uhrzeit entsprechend ein. „ADJUST TIMER“
• Die Wiedergabe-Zeitschaltuhr wurde nicht eingestellt. Stellen Sie die Wiedergabe-Zeitschaltuhr entsprechend ein. „PGM FULL“
• Die Anzahl der zu programmierenden Titel ist auf 24 beschränkt. Es können keine weiteren Titel programmiert werden. „NO PLAY“
• Es wurde eine CD-ROM Disc eingelegt, die nicht das CD-DA- oder MP3-Format unterstützt. Sie kann nicht gelesen werden. „ERROR“
• Ein Bedienfehler wurde gemacht. Bitte lesen Sie den betreffenden Abschnitt der Bedienungsanleitung durch und versuchen es erneut. „F61“ oder „F76“
• Eine Störung des Netzteils liegt vor. Bitte wenden Sie sich an Ihren Fachhändler.
• Stecken Sie das USB-Gerät aus. Schalten Sie das Gerät aus und wieder ein. „AUTO OFF“
• Die Anlage wurde ca. 29 Minuten nicht verwendet und schaltet sich in einer Minute aus. Drücken Sie eine beliebige Taste, um die Funktion abzubrechen. „ILLEGAL OPEN“
• Die Schiebetür ist nicht richtig eingerastet. Schalten Sie das Gerät aus und anschließend wieder an. „REMOTE 1“
• Das Hauptgerät befindet sich im „REMOTE 1“ Modus. Stellen Sie die Fernbedienung in den „REMOTE 1“ Modus (➡ Seite 7). „REMOTE 2“
• Das Hauptgerät befindet sich im „REMOTE 2“ Modus. Stellen Sie die Fernbedienung in den „REMOTE 2“ Modus (➡ Seite 7). DEUTSCH Störungsbeseitigung g USB Keine Reaktion, wenn [USB q/ h] gedrückt wird
• Stecken Sie das USB-Gerät aus und wieder ein. Oder schalten Sie das Gerät aus und wieder an. Der USB-Stick oder sein Inhalt kann nicht gelesen werden
• Das USB Treiberformat oder seine Inhalte ist/sind mit dem Gerät nicht kompatibel (➡ Seite 8).
• Die USB-Hostfunktion dieses Produktes funktioniert bei einigen USB-Geräten u. U. nicht.
• USB-Geräte mit einer Speicherkapazität von mehr als 8 GB funktionieren u. U. nicht. Langsamer Betrieb des USB-Sticks
• Große Dateien oder USB-Sticks mit großer Speicherkapazität beanspruchen eine längere Lesezeit. „NO PLAY“
• Überprüfen Sie den Inhalt.
• Es können nur Dateien im MP3-Format wiedergegeben werden.
• Falls mehr als 255 Alben oder Ordner (Audio und Nicht-Audio) existieren, können einige der MP3-Dateien dieser Alben u. U. nicht gelesen und wiedergegeben werden. Übertragen Sie die Musikalben auf ein anderes USB-Speichermedium. Alternativ können Sie das USB-Gerät neu formatieren und diese Musikalben vor dem Abspeichern der anderen Nicht-Audio-Ordner speichern. „NODEVICE“
• Das USB-Gerät wurde nicht eingesteckt. Überprüfen Sie den Anschluss. Speicherrücksetzung (Initialisierung) Setzen Sie den Speicher bei folgenden Situationen zurück:
• Bei Drücken der Tasten erfolgt keine Reaktion.
• Sie möchten den Speicherinhalt löschen und zurücksetzen. So setzen Sie den Speicher zurück Trennen Sie das Netzkabel vom Strom. (Warten Sie mind. 3 Minuten, bevor Sie mit Schritt 2 fortfahren.) Stecken Sie das Netzkabel wieder ein, während Sie die Taste [8] am Hauptgerät gedrückt halten. „--------“ erscheint am Display. Lassen Sie die Taste [8] los. Alle Einstellungen werden auf die Werkseinstellung zurückgesetzt. Sie müssen nun die Daten erneut einspeichern. g Ziehen Sie zur Pflege und Instandhaltung zuerst den Netzstecker aus der Wandsteckdose und reinigen Sie die Anlage danach mit einem trockenen, weichen Tuch.
• Bei festsitzendem Schmutz, wischen Sie die Verschmutzung mit einem gründlich ausgewrungenen Lappen ab und trocknen das Gerät mit einem trockenen Tuch nach.
• Verwenden Sie keine Lösungsmittel wie Benzin, Farbverdünner, Alkohol und Reinigungsmittel. Denn dadurch kann die Beschichtung des Gehäuses beschädigt werden. RQTX1043-2D (EG) 02.03.10.indb 9

• Bei Verwendung eines chemisch behandelten Reinigungstuchs, befolgen Sie bitte die Vorsichtsmaßnahmen. g Pflege der Abtasterlinse
• Reinigen Sie die Abtasterlinse in regelmäßigen Abständen, um Funktionsstörungen zu verhindern. Verwenden Sie zum Entfernen von Staub einen Blasepinsel, bei starker Verschmutzung ein Wattestäbchen.
• Verwenden Sie zur Reinigung keinen CD-Linsenreiniger. RQTX1043 Pflege und Instandhaltung

10/06/2010 16:33:03 DEUTSCH Technische Daten Sicherheitsmaßnahmen g VERSTÄRKERTEIL Effektive (RMS) Ausgangsleistung, Stereo-Modus Frontkanal (beide Kanäle angesteuert) 5 W pro Kanal (6 Ω), 1 kHz, 10 % Gesamtklirrfaktor Kopfhörerbuchse Buchsenausführung Stereo, 3,5 mm Ausgangspegel (CD, 1 kHz, -20 dB) max. 0,385 mW + 0,385 mW, 32 Ω Aux (hinten) Empfindlichkeit Normaler Pegel 630 mV, 12,4 kΩ Hoher Pegel 100 mV, 12,4 kΩ Buchsenausführung Stereo, 3,5 mm g TUNERTEIL Stationsspeicher 30 UKW-Radiosender 15 MW-Radiosender Frequenzmodulation (UKW) Frequenzbereich 87,50 MHz bis 108,00 MHz (in 50 kHz-Schritten) Antennenklemme(n) 75 Ω (unsymmetrisch) Amplitudenmodulation (MW) Frequenzbereich 522 kHz bis 1629 kHz (in 9 kHz-Schritten) 520 kHz bis 1630 kHz (in 10 kHz-Schritten) g DISC-TEIL Abspielbare Disc [8 cm oder 12 cm] (1) CD-Audio (CD-DA) (2) CD-R/RW (CD-DA, MP3) (3) MP3*

• MPEG-1 Layer 3, MPEG-2 Layer 3 Abtastung Wellenlänge Laserleistung Audioausgang (Disc) Anzahl der Kanäle 785 nm CLASS 1 FL, FR, 2-Kanal g LAUTSPRECHER-TEIL Typ 1-Wege, 1 Lautsprecher-System (Bassreflexion) Lautsprechereinheit(en) Vollbereich 8 cm Konus Impedanz Ausgangs-Schalldruck 83 dB/W (1,0 m) Frequenzbereich 60 Hz bis 25 kHz (-16 dB) 90 Hz bis 22 kHz (-10 dB) g USB-PORT USB Standard USB 2.0 bei voller Geschwindigkeit Unterstützes Format der Mediendateien MP3 (*.mp3) Dateisystem des USB-Gerätes FAT 12/16/32 Leistung des USB-Ports Max. 500 mA g ALLGEMEIN Spannungsversorgung Leistungsaufnahme Abmessungen (B x H x T) 220 V bis 240 V Wechselstrom, 50 Hz 18 W 384 mm x 214 mm x 112 mm (T = mind. 69 mm) Masse ca. 2,0 kg Betriebstemperaturbereich 0 °C bis +35 °C Betriebsfeuchtigkeitsbereich 35 % bis 80 % RH (ohne Kondensation) Leistungsaufnahme im Bereitschaftsmodus (Standby): 0,3 W (ca.) Aufstellung Stellen Sie das Gerät auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Geräts verursachen, wodurch seine Lebensdauer verkürzt wird. Stellen Sie keine schweren Gegenstände auf das Gerät. Spannung Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen. Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird. Schutz des Netzkabels Vergewissern Sie sich, dass das Netzkabel richtig angeschlossen und unbeschädigt ist. Ein unzureichender Anschluss und eine Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen. Fassen Sie den Stecker beim Abziehen des Kabels fest an. Ziehen am Kabel kann einen elektrischen Schlag verursachen. Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen. Fremdkörper Achten Sie darauf, dass keine Metallgegenstände in das Gerät gelangen, weil dadurch elektrische Schläge oder Fehlfunktionen verursacht werden können. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen, weil dadurch elektrische Schläge oder Fehlfunktionen verursacht werden können. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und wenden Sie sich an Ihren Fachhändler. Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können. Wartung Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Unterbrechungen im Ton auftreten, Anzeigen nicht mehr leuchten, Rauch aus dem Gerät entweicht oder andere Probleme auftreten, die nicht in dieser Bedienungsanleitung behandelt werden, ziehen Sie unverzüglich den Netzstecker und wenden Sie sich an Ihren Fachhändler oder eine autorisierte Kundendienststelle. Wenn das Gerät von unqualifizierten Personen repariert, zerlegt oder wieder zusammengebaut wird, können elektrische Schläge oder Beschädigungen des Geräts verursacht werden. Verlängern Sie die Lebensdauer des Geräts, indem Sie es von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll. RQTX1043

• Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
• Der Gesamtklirrfaktor wurde mit einem Digital-Spektralanalysator gemessen.

RQTX1043-2D (EG) 02.03.10.indb 10 10/06/2010 16:33:03 Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufbereitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelstellen. DEUTSCH Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. RQTX1043 Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

• ANVÄND ENDAST REKOMMENDERADE TILLBEHÖR.

• ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA
