BEDIENUNGSANLEITUNG DMW-FL360LPP PANASONIC

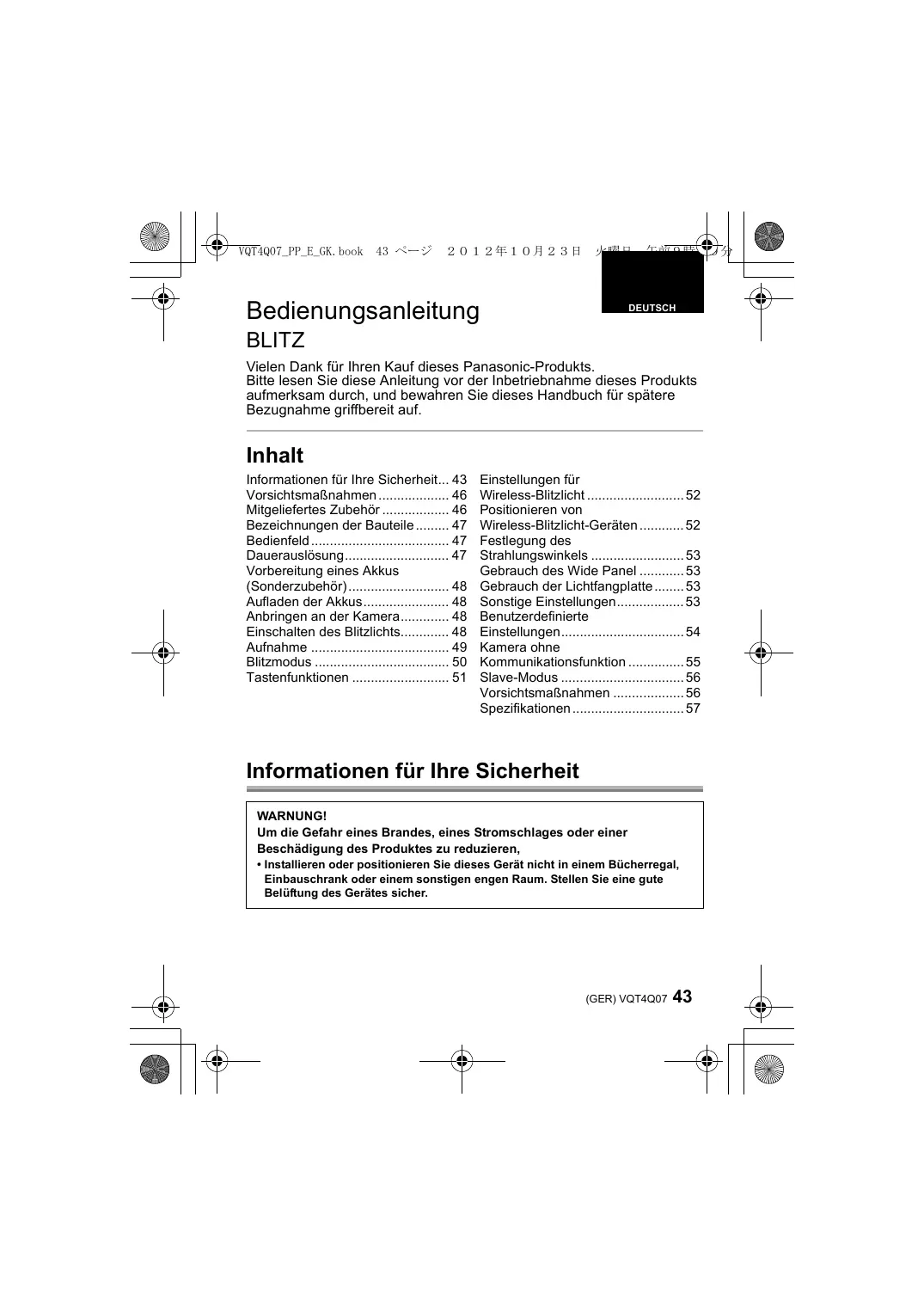

• DEUTSCH BLITZ Vielen Dank für Ihren Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Inhalt Informationen für Ihre Sicherheit p. 43
• Vorsichtsmaßnahmen p. 46
• Mitgeliefertes Zubehör p. 46
• Bezeichnungen der Bauteile p. 47
• Bedienfeld p. 47
• Dauerauslösung p. 47
• Vorbereitung eines Akkus (Sonderzubehör) p. 48
• Aufladen der Akkus p. 48
• Anbringen an der Kamera p. 48
• Einschalten des Blitzlichts p. 48
• Aufnahme p. 49
• Blitzmodus p. 50
• Tastenfunktionen p. 51
• Einstellungen für Wireless-Blitzlicht p. 52
• Positionieren von Wireless-Blitzlicht-Geräten p. 52
• Festlegung des Strahlungswinkels p. 53
• Gebrauch des Wide Panel p. 53
• Gebrauch der Lichtfangplatte p. 53
• Sonstige Einstellungen p. 53
• Benutzerdefinierte Einstellungen p. 54
• Kamera ohne Kommunikationsfunktion p. 55
• Slave-Modus p. 56
• Vorsichtsmaßnahmen p. 56
• Spezifikationen Informationen für Ihre Sicherheit WARNUNG! Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren, p. 57

• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

∫ Informationen zu den Batterien ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.
• Der Akku darf weder Hitze noch offenem Feuer ausgesetzt werden.
• Lassen Sie den/die Akku/s nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

• Werden wiederaufladbare Batterien verwendet, wird zu den von Panasonic hergestellten geraten. 44 VQT4Q07 (GER) VQT4Q07_PP_E_GK.book 45 ページ ２０１２年１０月２３日

-Bedeutung des nachstehend abgebildeten SymbolsBenutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung. Für Geschäftskunden in der Europäischen Union Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit. Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Vorsichtsmaßnahmen ≥ Dies ist ein externes Blitzlicht für Digital-Kameras von Panasonic (im Weiteren als Blitzlicht bezeichnet). Wird das Blitzlicht mit einer Digital-Kamera verwendet, die den Wireless-Betrieb unterstützt, wird das Aufnehmen mit einem WirelessBlitzlicht möglich. Die möglichen Funktionen sind von der verwendeten DigitalKamera abhängig. Für die entsprechenden Digital-Kameras siehe auf unserer Internetseite. http://panasonic.jp/support/global/cs/dsc/ (Diese Seite ist nur in englischer Sprache verfügbar.) ∫ Handhabung des Geräts ≥ Setzen Sie das Gerät keinen starken Erschütterungen oder Stößen aus. Dies kann zu Funktionsstörungen am Gerät führen aber auch zu einer Beschädigung des Blitzlichts. ≥ Sand und Schmutz können Funktionsstörungen am Gerät hervorrufen. Schützen Sie das Gerät deshalb davor, wenn Sie es in einer Umgebung, wie am Strand, benutzen. ≥ Das Gerät ist weder staub- noch spritzwasserdicht. Wischen Sie, sollten zufällig Wassertropfen o.ä. auf das Gerät gespritzt werden, diese mit einem trockenen Tuch ab. Wenden Sie sich, wenn das Gerät nicht richtig funktioniert, an Ihren Händler oder an Panasonic. ≥ Lesen Sie in der Bedienungsanleitung zu Ihrer Digital-Kamera nach. Mitgeliefertes Zubehör [Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind] Prüfen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und das mitgelieferte Zubehör vorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist. Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihrem Händler in Verbindung. Der Stand der Produktnummern ist Oktober 2012. Änderungen sind vorbehalten.

1 Blitzlichthülle 2 Blitzlichtständer

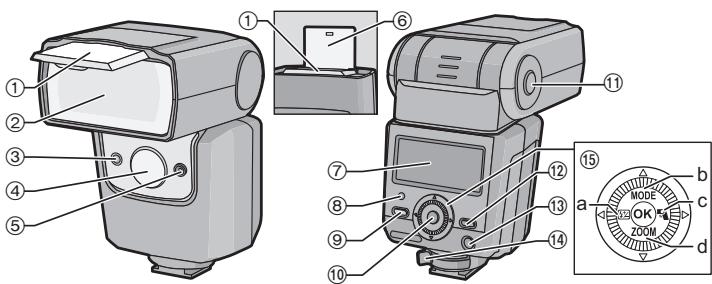

Bezeichnungen der Bauteile

1 Wide Panel 2 Blitzlichtkopf 3 Wireless-Sensor 4 AF-Hilfslicht/LED-Licht 5 Blitzlicht-Sensor 6 Lichtfangplatte 7 Bedienfeld 8 [AUTO CHECK]-Lampe 9 [TEST/CHARGE]-Taste/-Lampe : [OK]-Taste ; Reflex-Entriegelungstaste < [BACK LIGHT]-Taste = [ON/OFF]-Taste > Sperrhebel ? Schalter a (2): Taste zum Einstellen der Blitzlichtstärke b (3): [MODE]-Taste c (1): LED-Licht-Taste d (4): [ZOOM]-Taste Bedienfeld

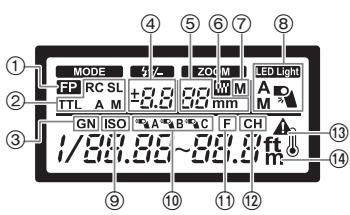

1 FP-Aktivierung 2 Blitzmodus 3 Leitzahl (GN) 4 Einstellung der Blitzlichtintensität 5 ZOOM-Wert 6 FOUR THIRDS 7 Zoom-Modus 8 LED-Licht 9 ISOEmpfindlichkeit : RCGruppenmodus ; Blendenöffnung (F) < RC-Kanalmodus =Temperaturwarnung > Einheiten der Entfernung Dauerauslösung Das Blitzlicht wird unter Umständen bei mehrmals nacheinander erfolgender Auslösung heiß, wodurch es zu Schäden oder Funktionsstörungen kommen kann. Das Blitzlicht darf nicht mehr als 10 mal nacheinander in Abständen von 2,5 s ausgelöst werden. Nach dieser Zeit muss es mindestens 10 min unbenutzt bleiben.

Vorbereitung eines Akkus (Sonderzubehör) Wählen Sie unter den nachstehenden Akkus: ≥ LR6/AA Alkaline-Trockenbatterien (4 Stck.) ≥ HR6/AA Wiederaufladbare Nickel-Metallhydrid-Batterien (Ni-MH) (4 Stck.) R6/AA Mangan-Trockenbatterien können nicht verwendet werden. Es wird zur Verwendung von Akkus aus Herstellung von Panasonic geraten. Aufladen der Akkus ≥ Verwenden Sie Alkaline-Trockenbatterien oder wiederaufladbare Nickel-Metallhydrid-Batterien. 1 Verschieben Sie die AkkuAbdeckung, um sie zu öffnen. 2 Legen Sie die Akkus mit der richtigen Polarität [r]/[s] ein. 3 Schließen Sie die Akku-Abdeckung, indem Sie sie so weit wie möglich zurückschieben. Anbringen an der Kamera Prüfen Sie, ob sowohl die Kamera als auch das Blitzlicht ausgeschaltet sind. Ein Anbringen oder Entfernen des Blitzlichts, wenn entweder das Blitzlicht oder die Kamera eingeschaltet sind, kann zu Funktionsstörungen führen. 1 Verschieben Sie den Sperrhebel in der entgegengesetzten Richtung, als der vom Symbol [LOCK 1] angegebenen (1).

2 Schieben Sie das Blitzlicht in den Zubehörschuh, so dass es fest einrastet (2). 3 Verschieben Sie den Sperrhebel in die Position [LOCK 1] (3). ≥ Schieben Sie den Sperrhebel in die entgegengesetzte Richtung als der vom Pfeil [LOCK1] angegebenen, um das Blitzlicht zu entfernen und aus dem Zubehörschuh zu schieben. Einschalten des Blitzlichts Bringen Sie ein Blitzlicht an der Kamera an und schalten Sie die Kamera dann ein.

Betätigen Sie die [ON/OFF]-Taste. ≥ Die Anzeige des Bedienfeldes schaltet sich ein. ≥ Betätigen Sie die [ON/OFF]-Taste erneut, um das Blitzlicht auszuschalten. ≥ Wechseln Sie die Batterien aus, wenn die [TEST/CHARGE]-Lampe nicht mehr leuchtet nach: 30 Sekunden (Alkaline-Trockenbatterien) 10 Sekunden (Wiederaufladbare Nickel-Metallhydrid-Batterien) ≥ Blinken die [TEST/CHARGE]- und die [AUTO CHECK]-Lampe gleichzeitig, gehen die Batterien zur Neige. Wechseln Sie die Batterien aus. Die Verwendung einer beinahe verbrauchten Batterie kann zu Funktionsstörungen führen. ≥ Das Blitzlicht schaltet in den Ruhe-Modus, wenn die Kamera in diesen wechselt. ≥ Werden über etwa 60 Minuten keine Vorgänge ausgeführt, schaltet sich das Blitzlicht automatisch aus. Betätigen Sie die [ON/OFF]-Taste, um es wieder einzuschalten. ≥ Während des Aufladens des Blitzlichts ist unter Umständen ein schwingender Ton zu vernehmen, wobei es sich aber nicht um eine Funktionsstörung handelt. Aufnahme

1 Blitzmodus 2 Blitzlichtwinkel Wird entsprechend der Brennweite des Objektivs angezeigt. 3 [AUTO CHECK]-Lampe 4 Lichtarbeitsbereich 1 Verwenden Sie die Bedienelemente der Kamera, um den Blitzmodus zu wählen. Siehe in der Bedienungsanleitung zur Kamera für Details. 2 Wählen Sie einen Blitzmodus. “Blitzmodus” (S50)

• Die Kamera und das Blitzlicht tauschen Aufnahmedaten aus und der Arbeitsbereich des Blitzlichts wird auf dem Bedienfeld angezeigt. 3 Drücken Sie den Auslöser halb herunter.

• Der Blitzlichtbereich variiert je nach den Einstellungen der Kamera (ISOEmpfindlichkeit, Blendenöffnung, und Brennweite des Objektivs). 4 Drücken Sie den Auslöser jetzt vollständig, um das Bild aufzunehmen. Das Gerät gibt Licht für die richtige Belichtung ab, wenn die [AUTO CHECK]Lampe für etwa 5 s blinkt. ≥ Bei Verwendung eines Blitzlichts wird das Licht unter Umständen durch das Objektivgehäuse, die Gegenlichtblende, usw. aufgehalten. ≥ Verwenden Sie das Wide Panel, um eine Überbelichtung in Bereichen von weniger als 1 m zu verhindern (S53).

Blitzmodus Wählen Sie entsprechend Ihrem Objekt und den Aufnahmebedingungen einen Blitzmodus. 1 Betätigen Sie die [MODE]-Taste (3). 2 Drehen Sie den Schalter, um einen Blitzmodus zu wählen.

• Bei Auswahl von [MANUAL] oder [FP MANUAL] kann beim Betätigen der [MODE]-Taste (3) immer die Leitzahl eingerichtet werden. Betätigen Sie [MODE] (3) erneut, um zurückzuschalten. 3 Drücken Sie die [OK]-Taste. Bedienfeld-Anzeige

AUTO] Blinkt: Außerhalb des BlitzlichtArbeitsbereichs MANUAL]

FP MANUAL] 50 VQT4Q07 (GER) Bedienvorgang Die Blitzlichtintensität wird automatisch entsprechend der Konfiguration der Kamera gesteuert. Das Blitzlicht wird je nach der vom Objektiv der Kamera erfassten Helligkeit eingestellt. Verwenden Sie diesem Modus bei einer Kamera mit Kommunikationsfunktion. Das Blitzlicht wird je nach der vom Blitzlicht-Sensor am Blitzlicht erfassten Helligkeit eingestellt. Verfügt die Kamera über die Kommunikationsfunktion kann dieser Modus nur benutzt werden, wenn es sich bei der Kamera um ein AUTO-kompatibles Modell handelt. In diesem Modus wird das Blitzlicht entsprechend der Einstellung für die Leitzahl ausgegeben. Das Blitzlicht zeigt den optimalen Bereich an, der entsprechend der Leitzahl und der Kameraeinstellungen berechnet wird. Die Wireless-Steuerung ist bei Digital-Kameras von Panasonic erhältlich, die den Wireless-Modus unterstützen. (S52) FP-Aktivierung. Dieser Modus erlaubt es Ihnen, Aufnahmen mit Blitzlicht auch bei kürzeren Verschlusszeiten als der BlitzlichtSynchronisationsgeschwindigkeit der Kamera zu verwenden. ≥ Die maximale Leistung wird reduziert, was zu einem kleineren Blitzlicht-Arbeitsbereich führt. Der Blitzlicht-Arbeitsbereich verringert sich auch mit der Verschlusszeit. [FP TTL AUTO]: Die Blitzlichtstärke wird automatisch eingestellt. [FP MANUAL]: Das Blitzlicht wird mit der gewählten Leitzahl ausgelöst. Das Blitzlicht zeigt den optimalen Bereich an, der entsprechend der Leitzahl und der Kameraeinstellungen berechnet wird. VQT4Q07_PP_E_GK.book 51 ページ Bedienfeld-Anzeige SL AUTO]

Bedienvorgang Das Blitzlicht kann ferngesteuert synchron zu einem beliebigem Blitzlicht ausgelöst werden, das von anderen Geräten erzeugt wird. [SL AUTO]: Die Blitzlichtstärke wird automatisch eingestellt. [SL MANUAL]: Das Blitzlicht wird mit der gewählten Leitzahl ausgelöst. Tastenfunktionen Taste

[ZOOM] Funktion Stellen Sie die Blitzlichtstärke auf bis zu w5 EV ein. Dieser Wert wird mit Einstellungen zum Blitzlichtausgleich bei Benutzung der Kamera kombiniert. Stellen Sie den Beleuchtungswinkel manuell ein. [M] erscheint auf dem Display. Gebrauch 1 Betätigen Sie [

] (2) oder [ZOOM] (4). Drehen Sie dem Schalter, um den Wert zu wählen, und drücken Sie anschließend die [OK]-Taste. 1 Richten Sie das LED-Licht vor der Aufnahme auf [M] ein. “Sonstige Einstellungen” (S53) 2 Betätigen Sie [

[TEST/ CHARGE] [BACK LIGHT] Schalten Sie das LED-Licht manuell ein oder aus. ] (1), um das LED-Licht einzuschalten. Betätigen Sie [ ] (1) erneut, um das LED-Licht auszuschalten. Betätigen und halten Sie [ ] (1) für 2 s gedrückt, während das LED-Licht eingeschaltet ist, um die Einstellung für die LEDHelligkeit anzuzeigen. ≥ Der Blitz und die Akkus können warm werden, wenn Sie die LED-Leuchte eingeschaltet lassen. Dies ist keine Fehlfunktion. Betätigen Sie, um das Blitzlicht zu testen, die [TEST/CHARGE]-Taste, während die [TEST/CHARGE]-Lampe leuchtet. Die Hintergrundbeleuchtung des Bedienfeldes ist für etwa 15 s eingeschaltet.

Einstellungen für Wireless-Blitzlicht Die Wireless-Steuerung ist bei Digital-Kameras von Panasonic erhältlich, die den Wireless-Modus unterstützen. Siehe in der Bedienungsanleitung zur DigitalKamera für den Betrieb der Digital-Kamera bei der Wireless-Blitzlicht-Aufnahme. 1 Richten Sie die Kamera auf den WirelessModus ein. 2 Richten Sie das Blitzlicht auf den [RC]Modus ein. “Blitzmodus” (S50)

• Bei Auswahl von [RC] kann beim Betätigen der [MODE]-Taste (3) ein Kanal eingerichtet werden. Betätigen Sie die [MODE]-Taste (3) erneut, um zurückzuschalten. 3 Verwenden Sie das Blitzlicht zur Auswahl von Kanal und Gruppe. “Sonstige Einstellungen” (S53) Kanal Gruppe Richten Sie die Kamera und das Blitzlicht auf den gleichen Kanal ein. Die Kamera kann separate Blitzlicht-Einstellungen für bis zu 3 Gruppen vornehmen. Wählen Sie die Gruppe, zu der das Blitzlicht gehört. Der Auslöse-Modus, die Blitzlicht-Einstellung und die manuelle Blitzlicht-Einstellung können durch Betätigen der Kamera für jede Gruppe eingestellt werden. Positionieren von Wireless-Blitzlicht-Geräten Da der Datenaustausch mit der Auslösung des Blitzlichts durch die Kamera erfolgt, variiert der Positionierbereich des Blitzlichts mit der Kamera. Siehe in der Bedienungsanleitung zur Kamera für Details zum Positionierbereich des Blitzlichts. 1 Bringen Sie den mitgelieferten Ständer an.

• Schieben Sie den Sperrhebel in die entgegengesetzte Richtung zu der vom Symbol [LOCK 1] (1) angezeigten und schieben Sie das Blitzlicht auf den Ständer, bis es fest einrastet (2).
• Verschieben Sie den Sperrhebel in die Position [LOCK 1], um das Blitzlicht zu arretieren.
• Schieben Sie den Sperrhebel in die entgegengesetzte Richtung als der vom Pfeil [LOCK 1] angegebenen, um das Blitzlicht zu entfernen und vom Ständer zu schieben. 2 Ordnen Sie das Blitzlicht so an, dass der Wireless-Sensor (A) zur Kamera gerichtet ist. Führen Sie nach dem Positionieren eine Testaufnahme aus. ≥ Wir raten, eine einzelne Gruppe von bis zu drei entfernten Blitzlicht-Geräten zu verwenden. ≥ Das Blitzlicht wird auf Grund des Winkels oder der Entfernung zwischen der Kamera und dem Objekt unter Umständen nicht ausgelöst. 52 VQT4Q07 (GER)

Festlegung des Strahlungswinkels Richten Sie den Blitzlicht-Kopf auf eine Wand oder Decke, um eine Aufnahme mit Reflexbeleuchtung anzufertigen. Ein beleuchteter Bereich von 0,5 m bis 1,0 m ist nicht richtig. Richten Sie das Blitzlicht nach unten. 90º 180º Drehen Sie beim Betätigen der ReflexEntriegelungstaste den das Licht ausstrahlenden Teil nach oben/unten sowie links/rechts.

180º Gebrauch des Wide Panel Verwenden Sie das eingebaute Wide Panel für Blitzlichtaufnahmen, wenn die Brennweite des Objektivs mehr als 12 mm beträgt. Schieben Sie das Wide Panel heraus und positionieren Sie es auf dem Blitzlichtkopf. ≥ Die Anzeige des geschätzten Bereichs ändert sich bei Verwendung des Wide Panel. ≥ Der Beleuchtungswinkel kann nur auf 10 mm und 8 mm eingerichtet werden. ≥ Kippen Sie das Wide Panel nicht nach oben. ≥ Die ZOOM-Anzeige blinkt, wenn das Objektiv eine Brennweite von 12 mm oder mehr besitzt. Gebrauch der Lichtfangplatte Durch das Reflektieren des Blitzlichts können Sie mit Lichtfang-Effekt aufnehmen, wobei das Licht in den Augen des Objektivs reflektiert wird. Schieben Sie die Lichtfangplatte heraus. Richten Sie das Blitzlicht direkt nach oben, so dass die Platte auf das Objekt gerichtet ist. Sonstige Einstellungen Auf dem Bedienfeld können die folgenden Optionen gewählt werden. 1 Drücken Sie die [OK]-Taste. Auf dem Bedienfeld blinkt ein Symbol. 2 Betätigen Sie 3/4/2/1, um die Optionen hervorzuheben. 3 Drehen Sie dem Schalter, um die Einstellung zu wählen, und drücken Sie anschließend die [OK]-Taste.

VQT4Q07_PP_E_GK.book 54 ページ Option MODUS (Blitzmodus) (Einstellung der Blitzlichtintensität) ZOOM (Beleuchtungswinkel) (LED-Licht) GN (Leitzahl) ISO-Empfindlichkeit Gruppe Blende Kanal ２０１２年１０月２３日

Beschreibung S50 S51 S51 Wählen Sie, ob die LED automatisch oder manuell eingeschaltet wird. [A]: Leuchtet automatisch, wenn erforderlich. [M]: Leuchtet, wenn die Taste LED-Licht gedrückt wird. Nicht: Leuchtet nicht. Einstellen der Blitzlichtstärke. Einstellen der ISO-Empfindlichkeit. Wählen Sie eine Gruppe für den [RC]-Modus. (S52) Einstellen der Blende. Wählen Sie einen Kanal für den [RC]-Modus. (S52) Benutzerdefinierte Einstellungen Benutzerdefinierte Einstellungen für eine einfachere Benutzung. 1 Betätigen und halten Sie die [OK]-Taste mindestens 2 Sekunden lang gedrückt. Es werden die benutzerdefinierten Einstellungen für das Blitzlicht aufgerufen. 2 Betätigen Sie 3/4, um die Optionen hervorzuheben. 3 Drehen Sie den Schalter, um das hervorgehobene Symbol zu wechseln. 4 Betätigen und halten Sie die [OK]-Taste mindestens 2 Sekunden lang gedrückt, um die Einstellung zu beenden. Bedienfeld Option AFHilfslicht LEDHelligkeit SlaveBlitzlicht BlitzlichtKabel ZoomAnzeige 54 VQT4Q07 (GER) Beschreibung [A]: Von der Kamera gesteuert. [OFF]: Leuchtet nicht. [1/1] bis [1/16]: Einstellen der LED-Helligkeit. [ON]: Die Anzeige der Blitzlicht-Steuerung zeigt den Slave-Modus. [OFF]: Die Anzeige der Blitzlicht-Steuerung zeigt den Slave-Modus nicht. [ON]: Blitzlicht-Kabel nicht verwendet. [OFF]: Blitzlicht-Kabel verwendet. [ ]: Anzeige der Werte für FOUR THIRDSObjektive. Keine: Anzeige der Werte für 35 mm-Film-Kamera. VQT4Q07_PP_E_GK.book 55 ページ Bedienfeld ２０１２年１０月２３日

Option Beschreibung Einheiten der [m]: Entfernungen werden in Metern angezeigt. [ft]: Entfernungen werden in Fuß angezeigt. Entfernung [ON]: Das Blitzlicht erfasst die Position des Wide Panel. Der Beleuchtungswinkel wird automatisch eingestellt. [OFF]: Das Blitzlicht erfasst die Position des Wide Panel nicht. Leitzahlan [ON]: Die Blitzlichtleistung wird als Leitzahl angezeigt. [OFF]: Die Blitzlichtleistung wird als zeige entsprechender Wert angezeigt. [ON]: ISO-Empfindlichkeit und Blendenöffnung werden passend zur Digitalkamera eingestellt. [OFF]: ISO-Empfindlichkeit und Blendenöffnung Automatische können mit dem Schalter eingestellt werden. Lichtmessung ≥ Diese Funktion kann nur bei Digital-Kameras mit Kommunikationsfunktion verwendet werden. (Nur wenn der Blitzmodus auf den [AUTO]- oder [SL AUTO]-Modus eingestellt ist.) Automatis [25] bis [3200]: Anzeige der ISO-Empfindlichkeit, wenn [AUTO] als Blitzmodus für Kameras che ISOgewählt wird, die nicht mit dem Blitzlichtgerät Anzeige kommunizieren können. Wide PanelErfassung ∫ Setzt die benutzerspezifischen Einstellungen auf die Grundeinstellung zurück Betätigen und halten Sie die [OK]- und die [BACK LIGHT]-Taste zusammen mindestens 2 Sekunden lang gedrückt. Das Bedienfeld blinkt einmal, wenn die Einstellungen zurückgesetzt werden. Die Anzeige der Entfernungseinheit wird nicht in die Grundeinstellung zurückgesetzt. Kamera ohne Kommunikationsfunktionen ∫ AUTO Richten Sie Blendenöffnung und ISO-Empfindlichkeit auf die mit der Kamera gewählten Werte ein. 1 Richten Sie den Blitzmodus auf [AUTO] ein. “Blitzmodus” (S50)

• Bei Auswahl von [AUTO] kann beim Betätigen der [MODE]Taste (3) die Blendenöffnung eingerichtet werden. Betätigen Sie die [MODE]-Taste (3) erneut, um zurückzuschalten. 2 Passen Sie die Zoom-Position der Brennweite des Objektivs an. “[ZOOM]” (S51) 3 Stellen Sie Blendenöffnung und ISO-Empfindlichkeit ein. “Sonstige Einstellungen” (S53) Liegen die gewählten Werte außerhalb des Blitzlichtarbeitsbereichs, blinken [ISO] und [F] auf dem Display. Die [AUTO CHECK]-Lampe blinkt etwa 5 s nachdem der Auslöser losgelassen wird, um anzuzeigen, dass das Blitzlicht richtig ausgelöst wurde.

∫ MANUELL Wählen Sie die Leitzahl. 1 Richten Sie den Blitzmodus auf [MANUAL] ein. “Blitzmodus” (S50) 2 Passen Sie die Zoom-Position der Brennweite des Objektivs an. “[ZOOM]” (S51) 3 Richten Sie die Leitzahl ein. “Sonstige Einstellungen” (S53) Slave-Modus Das Blitzlicht kann ferngesteuert synchron zu einem beliebigem Blitzlicht ausgelöst werden, das von anderen Geräten erzeugt wird. 1 Richten Sie den Blitzmodus auf [SL AUTO] oder [SL MANUAL] ein. “Blitzmodus” (S50) Richten Sie andere Blitzlicht-Einstellungen für den [AUTO]oder [MANUAL]-Modus ein. “Kamera ohne Kommunikationsfunktionen” (S55) 2 Positionieren Sie das Blitzlicht. Die Vorgehensweise zum Positionieren des Blitzlichts ist die gleiche, wie im Wireless-Modus. “Positionieren von Wireless-Blitzlicht-Geräten” (S52) Siehe in der Bedienungsanleitung zur Kamera für Details zum Positionierbereich des Blitzlichts.

• Richten Sie den Blitzmodus der Kamera auf Manuell ein, d.h. ohne Auslösung des Vorblitzes. Löst die Kamera den Vorblitz aus, synchronisiert sich das externe Blitzlicht mit dem Vorblitz der Kamera und kann das Blitzlicht nicht richtig auslösen.
• Das Blitzlicht wird unter Umständen als Reaktion auf Blitzlichtgeräte ausgelöst, die von anderen Fotographen benutzt werden. Vorsichtsmaßnahmen ∫ Zum Gerät Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist. ∫ Informationen zu den Akkus Entfernen Sie unbedingt die Akkus, wenn Sie das Gerät für längere Zeit nicht benutzen. 56 VQT4Q07 (GER) VQT4Q07_PP_E_GK.book 57 ページ ２０１２年１０月２３日

Spezifikationen Die Spezifikationen können ohne Ankündigung geändert werden. Anforderungen an die Stromversorgung: Empfohlene Akkus Ladedauer (ab dem Vollblitz bis die [TEST/CHARGE]Lampe aufleuchtet) Auslösedauer Gleichspannung 6,0 V LR6/AA Alkaline-Trockenbatterien k 4/ HR6/AA Wiederaufladbare Nickel-MetallhydridBatterien (Ni-MH)k 4 Ca. 2,0 s: LR6/AA Alkaline-Trockenbatterien Ca. 1,5 s: HR6/AA Wiederaufladbare NickelMetallhydrid-Batterien Ca. 1/20000 s bis 1/500 s (Variiert je nach der Blitzlichtintensität; ausgenommen FP-Auslösung.) Blitzanzahl Ca. 250 Blitze: LR6/AA Alkaline-Trockenbatterien (mit Vollblitz) Ca. 350 Blitze: HR6/AA Wiederaufladbare NickelMetallhydrid-Batterien (Typ zu min. 1900 mAh) (variiert je nach den Aufnahmebedingungen.) AF-Hilfslicht Effektive Entfernung: ca. 1 m bis 5 m (Ist von der verwendeten Digital-Kamera und der Objektivart abhängig) Blitzmodus TTL AUTO/AUTO/MANUAL/FP TTL AUTO/ FP MANUAL/SL AUTO/SL MANUAL/RC Leitzahl 36 (ISO100), 12 (ISO100: Bei Verwendung des Wide Panel) Beleuchtungswinkel Deckt den Sichtwinkel von 12- bis 42 mm-Objektiven (äquivalent zu 35 mm-Film-Kamera: 24 bis 85 mm) (Mit Wide Panel: 8 mm-Objektiv, äquivalent zu 35 mmFilm-Kamera: 16 mm) Abmessungen Ca. 62,0 mm (B)k104,0 mm (H)k98,0 mm (T) (ausgenommen hervorstehender Teile) Masse Ca. 376 g (einschließlich Akkus) Ca. 257 g (Hauptgerät) Betriebstemperatur 0 °C bis 40 °C Betriebsluftfeuchtigkeit 10%RH bis 80%RH (ohne Kondensation)
