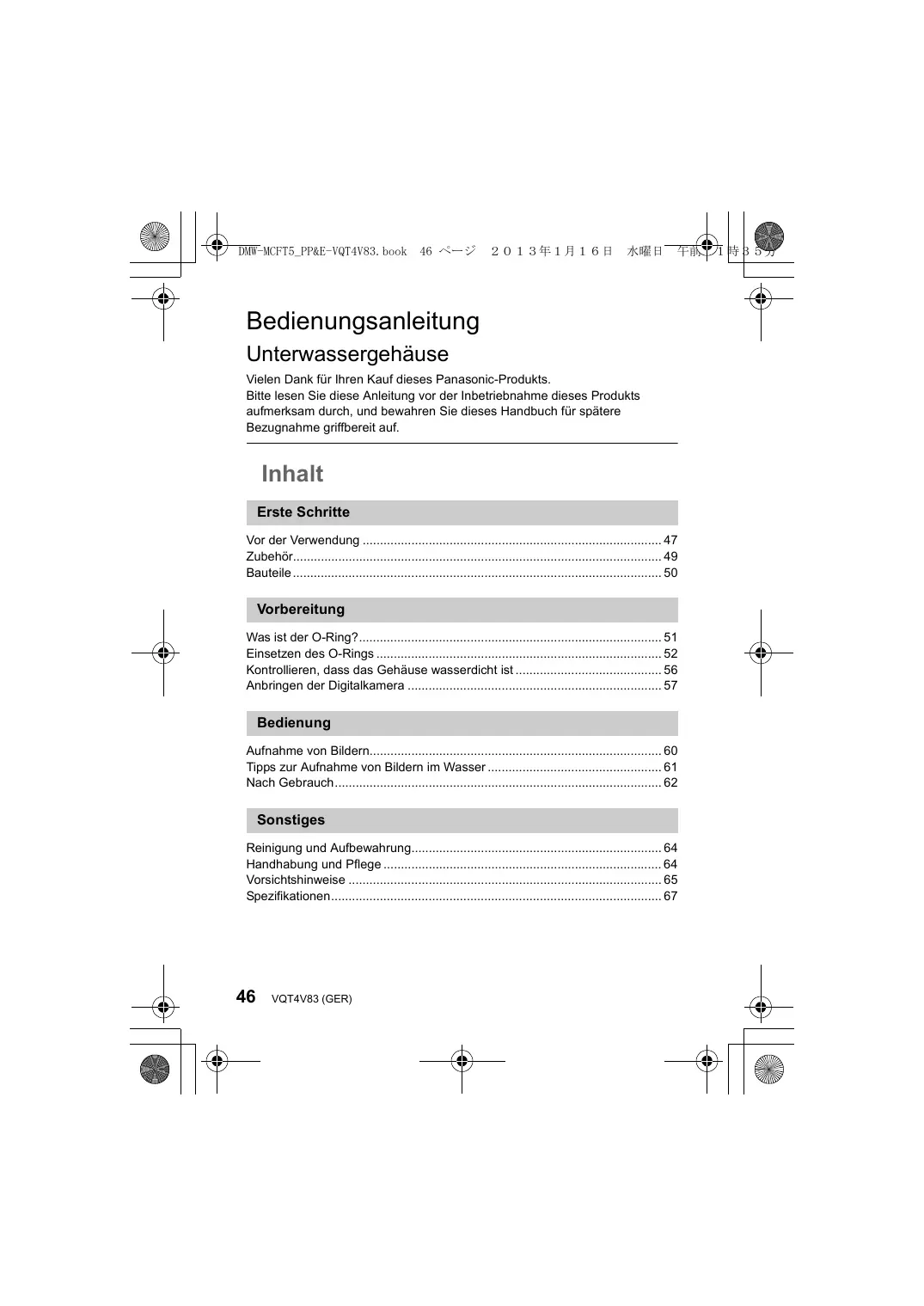

BEDIENUNGSANLEITUNG DMWMCFT5E PANASONIC

• Bedienungsanleitung Unterwassergehäuse Vielen Dank für Ihren Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Inhalt Erste Schritte Vor der Verwendung p. 47
• Zubehör p. 49
• Bauteile p. 50
• Vorbereitung Was ist der O-Ring? p. 51
• Einsetzen des O-Rings p. 52
• Kontrollieren, dass das Gehäuse wasserdicht ist p. 56
• Anbringen der Digitalkamera p. 57
• Bedienung Aufnahme von Bildern p. 60
• Tipps zur Aufnahme von Bildern im Wasser p. 61
• Nach Gebrauch p. 62
• Sonstiges Reinigung und Aufbewahrung p. 64
• Handhabung und Pflege p. 64
• Vorsichtshinweise p. 65
• Spezifikationen p. 67

DEUTSCH Vor der Verwendung

• Dieses Unterwassergehäuse wurde für die Digitalkameras von Panasonic. Sie können bis zu einer Wassertiefe von 45 m Spaß an Unterwasseraufnahmen haben.
• Beim Eindringen von Wasser aufgrund Nachlässigkeit haftet Panasonic in keiner Weise für Schäden an jeglichen im Gehäuse enthaltenen Produkten (Digitalkamera, Batterien, Karte, etc.), Kosten für Fotografien oder sonstige Aufwendungen.
• Panasonic leistet außerdem keinen Schadenersatz für Unfälle, die zu Verletzungen oder Sachschaden führen.
• Lesen Sie dazu die Bedienungsanleitung zu Ihrer Digitalkamera.
• Bevor Sie die Digitalkamera anbringen, das Gehäuse ca. 3 Minuten oder länger in Wasser tauchen, um zu überprüfen, ob kein Wasser eindringt. ∫ Zum Umgang mit diesem Gehäuse
• Verwendung unter den folgenden Bedingungen: – Wassertiefe: Bis zu 45 m – Umgebungstemperatur: 0 oC bis 40 oC
• Das Gehäuse nicht in Wasser mit einer Temperatur über 40 °C verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.

• Das Gehäuse besteht aus stoßfestem Polykarbonat. Seien Sie jedoch bei der Benutzung vorsichtig, das es leicht zerkratzt, wenn Bilder an felsigen Stellen, etc. aufgenommen werden und kann durch Stöße wie durch Herunterfallen o.ä. beschädigt werden. Bei Reisen im Auto, Schiff, Zug oder Flugzeug, das Gehäuse gut verpacken, um jegliche direkte Stöße zu vermeiden, falls es herunterfallen sollte und lassen Sie die Digitalkamera nicht im Gehäuse. Die Digitalkamera nur im Gehäuse anbringen, wenn Sie diese eine kurze Strecke lang, wie z.B. vom Flughafen zum Tauchort transportieren. (Das Verpackungsmaterial aus dem Kauf des Gehäuses kann nicht zum Transportieren verwendet werden.)
• Beim Besteigen eines Flugzeugs kann der Wechsel des atmosphärischen Druck zur Ausdehnung des Gehäuses führen und dadurch zu Beschädigungen. Entfernen Sie den O-Ring, bevor Sie ein Flugzeug besteigen. Legen Sie den abgenommenen O-Ring in den mitgelieferten, speziell dafür vorgesehenen Polyesterbeutel.
• Lassen Sie die Digitalkamera nicht längere Zeit in einem Auto, auf einem Schiff oder direkter Sonneneinstrahlung ausgesetzt. Das Gehäuse ist eine luftdichte Vorrichtung, daher wird die Temperatur darin sehr hoch und es kann zu Funktionsstörungen der Digitalkamera kommen. Lassen Sie die Temperatur im Gehäuse nicht zu hoch werden.

∫ Verwendung des Gehäuses bei hohen oder niedrigen Temperaturen

• Wenn Sie das Gehäuse an feuchten oder heißen Orten öffnen und dann an einen kühlen Ort oder unter Wasser bringen, kann es im Inneren des Gehäuses zu Kondensation kommen, die Glasfläche sich trüben und die Digitalkamera beschädigt werden.
• Wenn Sie das Gehäuse plötzlich von einem kalten Ort oder kaltem Wasser an einen warmen Ort bringen, kann die Oberfläche sich trüben. Warten Sie mit dem Aufnehmen von Bildern, bis sich das Gehäuse der Lufttemperatur angepasst hat. ∫ Zur Vorbereitung
• Öffnen oder schließen Sie das Gehäuse nicht, wo es Wasserspritzern ausgesetzt ist oder Sand hineingeraten kann. Wir empfehlen das Öffnen oder Schließen des Gehäuses in geschlossenen Räumen.
• Nehmen Sie das Ersetzender Batterie, der Karte, etc. und das Anbringen der Digitalkamera in geschlossenen Räumen vor, wo wenig Feuchtigkeit vorhanden ist.
• Wenn Sie das Gehäuse am Tauchort öffnen oder schließen müssen, um die Batterie oder die Karte zu ersetzen, halten Sie unbedingt die unten aufgeführten Schritte ein. – Wählen Sie einen Ort, an dem kein Wasser auf das Gehäuse spritzen und kein Sand in dieses gelangen kann. – Entfernen Sie jegliche Wassertropfen im Zwischenraum zwischen vorderem und hinterem Geräteteil und auf der Schnalle. Verbleibende Wassertropfen mit einem trockenen Tuch sorgfältig abreiben. – Sorgfältig jegliche Wassertropfen auf dem Körper und den Haaren trockenreiben. – Achten Sie besonders auf Wasser aus den Ärmeln Ihres Taucheranzugs. – Berühren Sie die Digitalkamera nicht, wenn Ihre Hände mit Salzwasser befeuchtet sind. Feuchten Sie zuvor ein Handtuch mit Süßwasser an und bringen Sie es in einer Plastiktüte unter. Verwenden Sie dieses Handtuch, um jegliche Wassertropfen oder Sand von Händen und Körper zu entfernen.
• Das Gehäuse ist nicht stoßfest. Wenn Sie einen schweren Gegenstand darauf abstellen oder es Stöße erleidet, kann die Digitalkamera beschädigt werden. Seien Sie bei der Verwendung des Gehäuses vorsichtig.

Zubehör Beim ersten Öffnen der Verpackung überprüfen, ob das Gehäuse und alle Zubehörteile enthalten sind und dass keine Versand- oder Transportschäden am Gehäuse oder an jeglichen Zubehörteilen vorliegen. Bei Unregelmäßigkeiten wenden Sie sich vor der Verwendung des Gehäuses an Ihren Händler. Verwenden Sie keine anderen Zubehörteile als die unten aufgeführten. Ersatz-O-Ring VMG1798

Im speziell dafür vorgesehenen Polyesterbeutel Ein O-Ring ist bei der Auslieferung bereits am Gehäuse befestigt. Fett (für O-Ring) VZG0372 Kieselgel (Trockenmittel) (1 g/5 Stück) VZG0371 Handriemen VFC4190 Diffusor/Band VYK3E56

• Sie können den Diffusor entfernen, wenn Sie ihn nicht verwenden. Entfernen Anbringen Mit der Kennzeichnung auf der Rückseite des Gehäuses ausrichten und anbringen.

Auslösetaste Taste fur Videos ON/OFF-Schalter der Kamera Zubehörschuh für externes Blitzgerät von INON Inc.¢1 Vorderes Gehäuse Diffusor (beiliegend) Vordere Glasscheibe Zoom-Taste Funktionstastenbereich¢2 (Lesen Sie die Bedienungsanleitung zur Digitalkamera für Details zu jeder Tastenfunktion.) Hinteres Gehäuse Schnalle Sperrfreigabe-Schalter Riemenöse (zum Anbringen des in der Lieferung enthaltenen Handriemens und des Diffusors)

¢1 Dieser Zubehörschuh ist für ein externes Blitzgerät von INON Inc. vorgesehen. Für Informationen zu kompatiblen Blitzgeräten wenden Sie sich an INON Inc. http://www.inon.jp/ ¢2 Die Funktionen variieren je nach der verwendeten Digitalkamera, befolgen Sie also die Hinweise auf der Digitalkamera.

• Der O-Ring ist eine wasserdichte Dichtung, die für Unterwasserkameras, Uhren und Tauchausrüstungen verwendet wird.

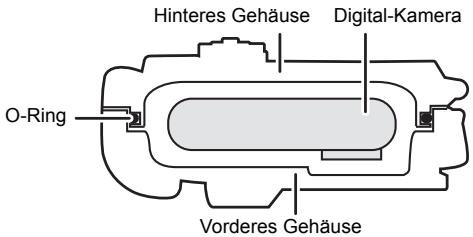

• Der O-Ring erhält das Gehäuse wasserdicht, indem er den Zwischenraum zwischen dem hinteren und vorderen Gehäuseteil abdichtet. ∫ Wie der O-Ring das Gehäuse wasserdicht erhält Hinteres Gehäuse Digital-Kamera O-Ring Vorderes Gehäuse Das Gummi befindet sich in Kontakt mit den Gehäuseseiten, macht das Gehäuse so wasserdicht und verhindert, dass über den Zwischenraum Wasser eintritt. O-Ring O-Ring Wird der O-Ring durch den Wasserdruck zusammengedrückt, dehnt sich dessen Oberfläche aus und das Gehäuse wird so noch besser abgedichtet. Der O-Ring verhindert das Eindringen von Wasser durch den gleichmäßigen Kontakt mit den Gehäuseseiten. Daher ist die korrekte Pflege des O-Rings sehr wichtig. Fehlerhafte Pflege kann zum Eindringen von Wasser führen.

Einsetzen des O-Rings Setzen Sie vor dem Anbringen einer Digitalkamera unbedingt zuerst den O-Ring ein. Waschen und trocknen Sie Ihre Hände vor der Handhabung des O-Rings gründlich. Den O-Ring an einem sand- und staubfreien Ort einsetzen.

Den O-Ring zum Entfernen mit den Fingern lösen.

• Einen Teil des O-Rings mit zwei Fingerspitzen lösen und dann den gelösten Teil anheben. Darauf achten, dass keine Kratzer durch Fingernägel am O-Ring entstehen. O-Ring O-Ring Hinweis

• Verwenden Sie keine spitzen Gegenstände zum Entfernen des O-Rings, da er dadurch beschädigt werden könnte.

• Kontrollieren Sie, dass kein Schmutz, Sand, keine Haare, Salzkristalle, Fusseln oder altes Fett auf dem O-Ring vorhanden sind. Stellen Sie dies fest, diese mit einem weichen, trockenen Tuch entfernen.

1 Schmutz 3 Haare 5 Salzkristalle 2 Sand 4 Staub 6 Fusseln

• Es kann sich nicht erkennbarer Schmutz auf dem O-Ring befinden. Kontrollieren Sie den O-Ring auf Schmutz, indem Sie mit dem Finger darüber fahren.
• Achten Sie darauf, dass nach dem Abreiben keine Fasern des trockenen Tuchs auf dem O-Ring zurückbleiben.
• Kontrollieren, dass der O-Ring nicht gerissen, verdreht, gequetscht, rissig oder zerkratzt ist und kein Sand daran haftet. In diesen Fällen den O-Ring ersetzen.

9 Quetschung : Abblättern

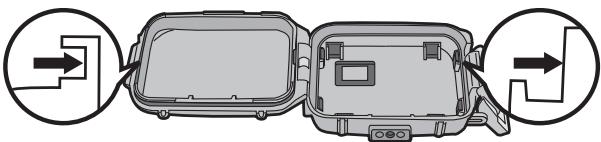

; Kratzer < Staub, anhaftender Sand Die Nut des O-Rings überprüfen.

• Sandkörner oder hart gewordene Salzkristalle können in die Nut des O-Rings gelangen. Diese vorsichtig durch Aufsprühen von Luft oder mit einem Baumwolltuch entfernen. Wenn Sie ein Baumwolltuch verwenden, achten Sie darauf, dass dessen Fasern nicht in der Nut des O-Rings zurückbleiben.

• Prüfen Sie die Nut des vorderen und des hinteren Gehäuseteils (Seite auf der sich der O-Ring befindet).

Tragen Sie das Fett auf (beiliegend). Reinigen Sie die Oberfläche des O-Rings mit Fett für Dichtungsringe und schmieren Sie ihn.

• Tragen Sie eine reiskorngroße Fettmenge (beiliegend) gleichmäßig mit der

Fingerkuppe auf den O-Ring auf. (Tragen Sie das Fett nicht mit Papier oder Stoff auf. Die Papier- oder Stofffasern können am O-Ring haften bleiben.) Zu viel Fett am O-Ring führt zum Anhaften von Schmutz und Staub, was das Eindringen von Wasser zur Folge hat. Nehmen Sie deshalb den ORing zwischen Zeigefinger und Daumen und reiben Sie behutsam das überschüssige Fett ab. Wird das Fett für Dichtungsringe dünn und gleichmäßig aufgetragen, liegt der O-Ring flexibel in der Nut des Unterwassergehäuses an und hält es luftdicht. Die Oberfläche des O-Rings kann sich dehnen oder reißen und zu einem Wasserleck führen, wenn ein anderes O-Ring-Schmierfett, als das mitgelieferte, verwendet wird. Verwenden Sie daher immer das angegebene O-Ring-Schmierfett. Den O-Ring gleichmäßig in seine Nut einsetzen. Kontrollieren Sie Folgendes:

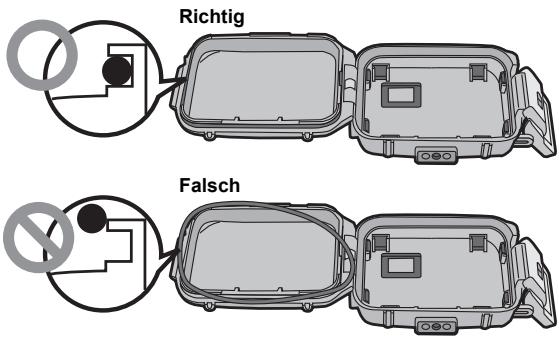

Dass kein Schmutz am O-Ring haftet. Dass der O-Ring nicht heraustritt. Dass der O-Ring nicht verdreht ist. Dass der O-Ring nicht zu stark gedehnt ist. Richtig Falsch

Letzte Überprüfung des O-Rings. Überprüfen Sie Folgendes erneut:

Dass kein Schmutz am O-Ring haftet. Dass der O-Ring nicht heraustritt. Dass der O-Ring nicht verdreht ist. Es sind keine Kratzer oder Quetschungen am O-Ring vorhanden. Wischen Sie sämtliches Fett mit einem trockenen Tuch von den Händen. Waschen Sie Ihre Hände danach sorgfältig mit reichlich Frischwasser.

Schließen Sie die Schnalle.

• Kontrollieren, ob kein Fremdmaterial an der Außenoberfläche des O-Rings oder der Schnalle an der vorderen Geräteseite haftet und dann das Gehäuse schließen. Hinweise

• Um das Gehäuse vollkommen luftdicht zu halten, Kratzer auf der Oberfläche des O-Rings vermeiden, die mit den Gehäuseseiten in Kontakt kommt.

• Nie einen O-Ring verwenden, der durch Schmutz, etc. zerkratzt oder beschädigt wurde. Dies führt zum Eindringen von Wasser.

• Bei jeder Verwendung des Gehäuses den O-Ring entfernen und kontrollieren, dass sich kein Schmutz, Sand, Haare oder anderes Fremdmaterial in der Nutz des O-Rings befindet und dann einen dünne Schicht Fett (beiliegend) auftragen. Wird zu viel Fett aufgetragen, können Schmutz und Staub am O-Ring haften bleiben und zum Eindringen von Wasser führen.
• Nehmen Sie zur Sicherheit einen O-Ring als Ersatz mit, sollte der benutzte beschädigt oder verkratzt sein.

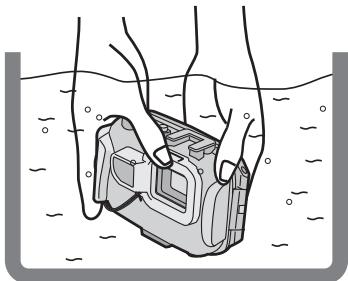

Kontrollieren, dass das Gehäuse wasserdicht ist Nach dem Einsetzen des O-Rings überprüfen, dass kein Wasser in das Gehäuse eindringt, indem Sie es 3 Minuten lang in einen Wassertank, eine Badewanne, etc. Eintauchen, bevor Sie die Digitalkamera anbringen.

• Das Gehäuse nicht in Wasser mit einer Temperatur über 40 °C verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.

• Denselben Test nach dem Anbringen der Digitalkamera im Gehäuse durchführen. (S59) Hinweise

• Steigen Blasen vom Gehäuse auf, wenn es unter Wasser getaucht ist oder befindet sich Wasser im Gehäuse, wenn Sie es aus dem Wasser nehmen, ist es nicht wasserdicht. Wenden Sie sich in diesem Fall an Ihren Händler.
• Gerät während der Verwendung Wasser in das Gehäuse und die Digitalkamera wird ins Wasser getaucht, unverzüglich die Batterie entfernen. Wasserstoff kann zu Brand oder Explosion führen, wenn sich offenes Feuer in der Nähe befindet.
• Wenn Sie schnell ins Wasser tauchen, während Sie das Gehäuse halten oder das Gehäuse von einem Schiff ins Meer werfen, kann es durch den hohen Druck zum Eindringen von Wasser kommen. Hierbei handelt es sich nicht um eine Funktionsstörung des Gehäuses. Tauchen Sie stets langsam ins Wasser ein.
• Das Gehäuse ist darauf ausgelegt, auf einer Tiefe von bis zu 45 m verwendet zu werden. Wenn Sie tiefer als 45 m tauchen, können Teile des Gehäuses irreparabel beschädigt werden.
• Beim Schließen des Gehäuses darauf achten, dass keinerlei Fremdmaterial zwischen den O-Ring und die Nut des O-Rings gelangt. Auf eine Haarsträhne oder ein Sandkorn kann zum Eindringen von Wasser führen.

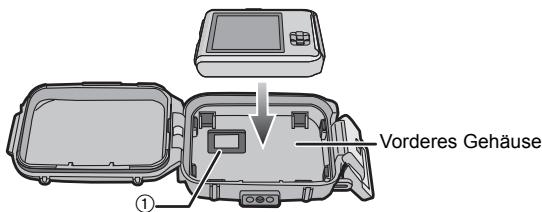

Anbringen der Digitalkamera Lesen Sie die Hinweise auf Seite 59, bevor Sie die Digitalkamera anbringen. Schalten Sie die Digitalkamera aus und entfernen Sie den Riemen.

Drücken Sie 2 mit dem Finger nach oben, während 1 zum Öffnen der Schnalle verschoben wird. Die Digitalkamera am Gehäuse anbringen. Achten Sie auf die Ausrichtung der Digitalkamera und legen Sie sie so wie in der Abbildung zu sehen ins Gehäuse ein. Vorderes Gehäuse

• Achten Sie darauf, dass sich weder auf der Kamera noch im Gehäuse Wasserreste befinden.

• Achten Sie darauf, nicht an die Schattenblende 1 zu stoßen.

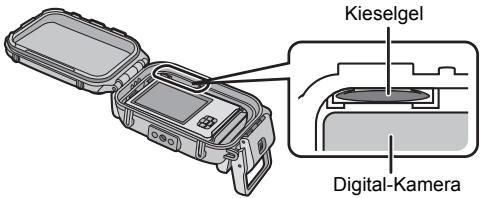

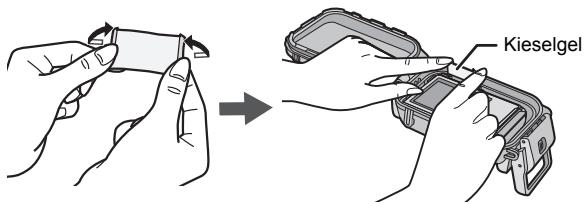

Legen Sie das Kieselgel ein (beiliegend).

• Bei hoher Luft- und niedriger Wassertemperatur kann im Inneren des

Gehäuses Kondensation auftreten. Um Kondensation zu verhindern, legen Sie vorher das mitgelieferte Kieselgel ins Gehäuse. Um ein Beschlagen des Gehäuses zu vermeiden, das Kieselgel ca.1 bis 2 Stunden vor dem Verwenden des Gehäuses einlegen. Stets neues Kieselgel verwenden. Kieselgel Digital-Kamera

• Beim Einlegen des Kieselgels, dieses wie in der Abbildung unten biegen und dann so weit wie möglich einschieben. Schließen Sie das Gehäuse bei nicht vollständig eingeschobenem Kieselgel, gerät dieses in den O-Ring und führt zum Eindringen von Wasser. Kieselgel

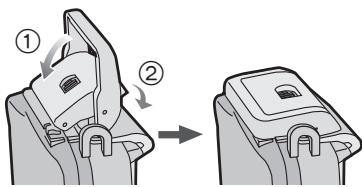

Schließen Sie die Schnalle.

• Kontrollieren Sie, ob die Schnalle fest verschlossen ist. Nicht den Gurt usw. in die Schnalle einführen.

Nach dem Anbringen der Digitalkamera ein weiteres Mal überprüfen, ob kein Wasser in das Gehäuse eindringt. (S56) Hinweise

• Achten Sie darauf, dass die Schattenblende nicht durch Fingerabdrücke usw. schmutzig wird.
• Ein weiteres Mal überprüfen, ob der O-Ring gleichmäßig in die Nut des O-Rings eingesetzt ist.
• Vermeiden Sie das Öffnen und Schließen des Gehäuses an Orten mit viel Sand oder Staub oder feuchten oder nassen Stellen.

• Falls sich die Luftfeuchtigkeit plötzlich ändert, weil feuchte Luft in das Gehäuse eintritt, kann innerhalb des Gehäuses Kondensation entstehen.

• Um Kondensation zu verhindern, verwahren Sie die Digitalkamera an einem so trockenen Ort wie möglich. Prüfen Sie außerdem, ob das mitgelieferte Kieselgel ausreichend trocken ist, bevor Sie es einlegen.

• Gerät Sonnenschutzmittel oder –öl auf das Gehäuse, dies unverzüglich mit lauwarmem Wasser abwaschen, um einer verringerten Wasserdichtigkeit oder Entfärbung vorzubeugen.

• Tauchen Sie das Gehäuse ca. 10 Minuten lang vollständig in Süßwasser ein, nachdem Sie die Digitalkamera am Meer oder im Wasser verwendet haben. Für genauere Hinweise informieren Sie sich in der Bedienungsanleitung. Wenn eine Digital-Kamera mit Kompass, Höhenmesser (Tiefenmesser) und Barometer am Unterwassergehäuse befestigt wird, könnten Messungen u.U. nicht möglich sein bzw. größere Fehler enthalten. Bei Verwendung einer Digitalkamera mit GPS/Wi-Fi®/NFC-Funktion GPS Wi-Fi Wenn das Unterwassergehäuse angebracht ist Verwendung unter Wasser NFC ±¢1 ±¢2

±: Verfügbar —: Nicht verfügbar ¢1 Wenn eine Digitalkamera am Unterwassergehäuse angebracht ist, kann es auf Grund von Störungen durch Funkwellen von GPS-Satelliten zu Fehlern bei der Ausrichtung oder zu anderen schweren Fehlern kommen. ¢2 Bei der Verbindung der Digitalkamera mit einem Smartphone über die NFC-Funktion, stellen Sie diese Verbindung her, bevor Sie das Unterwassergehäuse anbringen. “Wi-Fi” ist ein eingetragenes Markenzeichen von “Wi-Fi Alliance”.

Aufnahme von Bildern ∫ Prüfungen vor der Verwendung im Wasser Vor dem Tauchen Folgendes überprüfen.

• Verbleibt ausreichend Batterieleistung?
• Ist ausreichend Speicher auf der Karte?
• Ist der O-Ring gleichmäßig in die Nut des O-Rings eingesetzt?
• Haben Sie kontrolliert, dass kein Wasser in das Gehäuse eindringt?
• Ist die Schnalle fest verschlossen? ∫ Aufnahme von Bildern

Schalten Sie die Kamera ein. Richten Sie den [Erweit. Unterwassermodus] ein. Den AF-Bereich auf dem LCD-Monitor auf das scharfzustellende Objekt richten. Fokussieren Sie und machen Sie ein Bild. Details zur [Erweit. Unterwassermodus]-Einstellung oder Fokussierung finden Sie in der Bedienungsanleitung der Digitalkamera. Hinweise

• Befinden sich schwebende Teilchen vor der Kamera, kann die Scharfeinstellung auf diese anstatt auf das Objekt erfolgen.

• Befinden sich Wassertropfen oder Schmutz auf der vorderen Glasscheibe, kann die Scharfeinstellung vielleicht nicht korrekt erfolgen. Achten Sie darauf, die vordere Scheibe vor der Aufnahme abzureiben.
• Bei der Aufnahme von Videos kann der Sound nicht richtig aufgezeichnet werden.

Tipps zur Aufnahme von Bildern im Wasser Es wird empfohlen, den für Unterwasser geeigneten Aufnahmemodus (Erweit. Unterwassermodus) zur Aufnahme unter Wasser zu verwenden. Es ist unter Umständen nicht möglich, Bilder mit der vorgesehenen Helligkeit oder Farbe aufzunehmen, je nach Aufnahmebedingungen (Tiefe/Wetter/Motiv). Versuchen Sie daher, die folgenden Funktionen zusammen zu verwenden. Die Farbe ist rötlich, bläulich Feineinstellung des Weißabgleichs (Erweit. Unterwassermodus)

• Dies kann den Rot- oder Blauton anpassen. Belichtungsausgleich (Für Modelle mit einer Belichtungsausgleichsfunktion) Zu hell/ zu dunkel

• Dies kann die Helligkeit anpassen. Auto Bracket-Funktion (Für Modelle mit einer Auto Bracket-Funktion)

• Dies kann mehrere Bilder mit unterschiedlicher Belichtung auf einmal aufnehmen. Es wird empfohlen, die Serienbildfunktion zu verwenden, um Motive aufzunehmen, die sich schnell bewegen, etc. Hinweis

• Details zur Feineinstellung des Weißabgleichs (Erweit. Unterwassermodus) oder zu anderen Funktionen finden Sie in der Bedienungsanleitung der Digitalkamera.

Nach Gebrauch Nach der Bildaufnahme die folgenden Schritte ausführen.

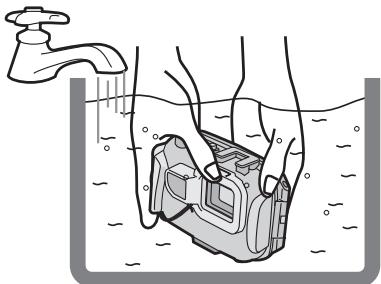

Das Gehäuse ca. 30 Minuten oder mehr in Süßwasser tauchen, ohne die Digitalkamera zu entfernen, um jegliche Salzkristalle, etc. zu entfernen.

• Alle Bedienknöpfe etc. auf dem Gehäuse drücken, um jegliches

Salzwasser zu entfernen. Werden die Salzkristalle nicht von den Knöpfen, etc. Entfernt, werden diese hart und mit der Zeit unbenutzbar. Das Gehäuse nicht unter fließendem oder unter Druck stehendem Wasser, o.ä. waschen, da dies zum Eindringen von Wasser führen kann. Das Wasser mit einem trockenen Tuch abreiben, an dem keine Salzkristalle haften und dann vollkommen trockenreiben.

• Das Gehäuse nicht durch direkte Sonneneinstrahlung trocknen. Dies kann das Gehäuse entfärben oder beschädigen oder den Verschleiß des ORings beschleunigen.

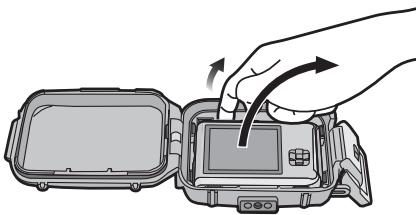

Die Geräterückseite öffnen, um die Digitalkamera zu entfernen. Trocknen Sie sich zunächst sorgfältig die Hände, setzen Sie dann den Zeigefinger wie in der Abbildung zu sehen ein und nehmen Sie die Digitalkamera heraus.

Den O-Ring aus dem Gehäuse entfernen und sicherstellen, dass keine Rückstände, o.ä. in der Nut des O-Rings vorhanden sind. Beim Auftragen des Fetts überprüfen, ob sich keine Kratzer, etc. auf dem O-Ring befinden. Hinweise Achten Sie auf folgende Punkte, wenn Sie die Digitalkamera herausnehmen.

• Die Kamera mit sauberen Händen entfernen. (Hände mit Süßwasser waschen und sorgfältig abtrocknen.)

• Trocknen Sie jegliche Feuchtigkeit auf Körper und Haar sorgfältig ab. (Achten Sie insbesondere auf aus den Ärmeln des Taucheranzugs austretendes Wasser.)

Reinigung und Aufbewahrung

Die Außenseite des Gehäuses mit Wasser abwaschen.

• Die Außenseite des Gehäuses mit Wasser sauberwaschen. (S62)
• Überprüfen Sie, dass der O-Ring sicher eingesetzt ist, vergewissern Sie sich, dass das Gehäuse geschlossen ist, und reinigen Sie dann nur die Außenseite mit Wasser.

• Jeglichen Schmutz im Inneren des Gehäuses mit einem nassen, weichen

Tuch abreiben. Bewahren Sie das Gehäuse nach dem gründlichen Trocknen bei Raumtemperatur auf. Hinweise

• Das Gehäuse nicht mit unter hohem Druck stehenden Wasser abwaschen, da dies zum Eindringen von Wasser führen kann. Die Digitalkamera entfernen, bevor Sie das Gehäuse mit Wasser reinigen.
• Lassen Sie die Digitalkamera zur Aufbewahrung nicht im Gehäuse.
• Nehmen Sie den O-Ring vom Unterwassergehäuse ab und lagern sie ihn so, dass er nicht austrocknen kann. Genauere Hinweise dazu finden Sie auf Seite 65. Wenn Sie den O-Ring für längere Zeit lagern, legen Sie ihn nach dem Abnehmen in den mitgelieferten, speziell dafür vorgesehenen Polyesterbeutel. Handhabung und Pflege
• Stellen Sie dieses Gehäuse nicht an einem instabilen Ort ab. – Fällt das Gehäuse auf Kopf oder Füße, führt dies zu Verletzungen und zu Funktionsstörungen des Gehäuses.

• Nehmen Sie keinerlei Veränderungen am Gehäuse vor. – Wenn Wasser in die Digitalkamera eindringt, weil Änderungen am Gehäuse vorgenommen wurden, kann die Digitalkamera irreparabel beschädigt werden. – Wenn Sie die Digitalkamera weiter benutzen, nachdem in diese Wasser eingedrungen ist, kann dies einen Brand zur Folge haben.

• Verwenden Sie das Gehäuse ohne angemessene Einweisung nicht beim Scuba-Tauchen. – Sie sollten das Gehäuse nur beim Scuba-Tauchen einsetzen, wenn Sie über eine angemessene Ausbildung und einen Schein für diesen Sport verfügen.
• Das Gehäuse, das Fett, das Kieselgel und den O-Ring stets außerhalb der Reichweite von Kindern aufbewahren. – Geraten Körperteile von Kindern in das Gehäuse, kann dies zu Verletzungen führen. – Kinder können das Fett, das Kieselgel oder den O-Ring versehentlich verschlucken. – Suchen Sie umgehend den Arzt auf, wenn Sie annehmen, dass ein Kind Fett, Kieselgel oder den O-Ring verschluckt hat.
• Den Riemen unter Wasser nicht um den Hals hängen. – Dieser könnte sich um den Hals winden und zu Ersticken oder schweren Verletzungen führen.
• Die Hände sorgfältig von jeglichem Fett reinigen. – Vermeiden Sie, dass Fett an Ihren Händen in Kontakt mit Mund oder Augen gerät.

• Gerät Wasser in das Gehäuse, unterbrechen Sie die Verwendung umgehend. – Dies kann sonst zu einem Stromschlag, Verbrennungen oder Brand führen. – Verständigen Sie Ihren Händler.
• Bei unvorhergesehenen Ereignissen während des Gebrauchs des Gehäuses unter Wasser halten Sie sich beim Auftauchen bitte an alle vorgeschriebenen Vorgehensweisen und Richtlinien zum Druckausgleich. – Wenn Sie zu schnell auftauchen, kann dies die Caissonkrankheit zur Folge haben.
• Wenn das Gehäuse Rauch oder anormale Wärme, Gerüche oder Geräusche erzeugt, unterbrechen Sie die Verwendung unverzüglich. – Diese können zu einem Stromschlag, Verbrennungen oder Brand führen. – Entnehmen Sie die Digitalkamera aus dem Gehäuse und entfernen Sie dann umgehend die Batterien. – Verständigen Sie Ihren Händler.
• Beim Öffnen des Gehäuses nach dem Eintreten von Wasser vorsichtig vorgehen. – Das eingedrungene Wasser kann herausgedrückt werden oder die Gehäuserückseite abspringen.
• Lassen Sie das Gehäuse nicht an Orten mit hohen Temperaturen zurück. – Die Innentemperatur des Gehäuses erreicht besonders hohe Werte, wenn dieses direkter Sonneneinstrahlung am Strand, auf einem Schiff, etc. ausgesetzt wird oder wenn dieses im Sommer im geschlossenen Auto gelassen wird. Die Wärme kann zu Beschädigung des Gehäuses oder seiner internen Teile führen. – Wird eine Digitalkamera im Gehäuse angebracht, kann diese ebenso beschädigt werden. – Wenn Sie die daran angebrachte Digitalkamera verwenden, wenn die Innentemperatur des Gehäuses sehr hoch ist, kann dies zum Eindringen von Wasser, Kurzschluss oder Ausfall der Isolierung und so zu Brand oder Funktionsstörungen führen.
• Berühren Sie die Digitalkamera oder die Batterie nicht mit feuchten Händen. – Dies kann zu Stromschlag oder Funktionsstörungen führen. ∫ Bei der Aufnahme von Bildern mit Blitzlicht
• Bei der Aufnahme von Bildern mit Blitzlicht können die Ecken des Bildes verschwommen sein oder das Bild kann nicht gleichmäßig ausgeleuchtet sein.

• Bei der Aufnahme von Bildern mit Blitzlicht ist der verfügbare Blitzlichtbereich unter Wasser geringer als auf dem Land. Vorsichtshinweise ∫ Handhabung des O-Rings
• Verwenden Sie weder Alkohol, Verdünner, noch chemische Reinigungsmittel zum Reinigen des O-Rings. Dies führt zu Beschädigungen oder einem schnelleren Verschleiß des O-Rings.
• Falls Sie das Unterwassergehäuse für längere Zeit nicht verwenden, nehmen Sie den O-Ring aus der O-Ring-Nut, tragen Sie eine dünne Schicht des mitgelieferten Fetts auf, legen Sie den Ring in den speziell dafür vorgesehenen Polyesterbeutel und lagern Sie ihn an einem kühlen, dunklen Ort, um zu verhindern, dass die Oberfläche beschädigt wird. Wenn Sie den O-Ring erneut benutzen, untersuchen Sie vorher, ob dieser keine Kratzer oder Risse aufweist.
• Verwenden Sie ausschließlich das mitgelieferte O-Ring-Schmierfett. Die Oberfläche des O-Rings verschlechtert sich und führt zu einem Wasserleck.

• Der O-Ring kommt mit den Geräteseiten in Kontakt und macht das Gehäuse wasserdicht. Nicht gegen den O-Ring oder die Geräteseiten stoßen, Fremdmaterialien hineingeraten lassen (Schmutz, Sand, Haar, etc.) oder den O-Ring oder die Seiten des Gehäuses verkratzen.
• Verwenden Sie die Fingerspitzen, um den O-Ring zu entfernen. Verwenden Sie keine spitzen Gegenstände, da diese den O-Ring verkratzen könnten.
• Nach dem Entfernen des O-Rings aus der Geräterückseite jeglichen Schmutz, Sand, Haare oder andere Fremdmaterialien darauf abreiben. Ebenso die Nut des O-Rings und die Innenseiten der Vorderseite des Gehäuses abreiben, die mit dem O-Ring in Kontakt kommen.
• Nie einen O-Ring verwenden, der durch Schmutz, o.ä. beschädigt wurde. Dies kann zum Eindringen von Wasser führen. Durch einen neuen O-Ring ersetzen.
• Wenn Sie den O-Ring ausgetauscht haben, wenn Sie das Gehäuse längere Zeit nicht verwendet haben, wenn Sie Einstellungen an der Digitalkamera vorgenommen haben, den Akku ausgetauscht haben usw., untersuchen Sie den O-Ring beim Öffnen des Unterwassergehäuses sorgfältig auf Schäden und Risse. Schließen Sie das Unterwassergehäuse nach der Überprüfung, tauchen Sie es mindestens 3 Minuten lang in Wasser (große Schüssel oder Badewanne) und überprüfen Sie sorgfältig, ob kein Wassereintritt erfolgt. (S56)
• O-Ring sind Verbrauchsmaterialien. Obwohl die Lebensdauer von O-Ringen davon abhängt, wie gut sie gewartet und wie oft sie benutzt werden und von ihren Lagerbedingungen, empfehlen wir, diese einmal im Jahr zu ersetzen, auch wenn Sie keine Kratzer erkennen können. ∫ Zur Wartung
• Verwenden Sie keine der unten gezeigten Chemikalien zum Reinigen, als Rostschutz, zum Entfernen des Beschlags oder für Reparaturen. Falls Sie diese Mittel direkt oder indirekt (z. B. in einem Spray, das entsprechende Chemikalien enthält) auf dem Gehäuse anwenden, kann es Risse bekommen. Verbotene Chemikalien Flüchtige organische Lösungsmittel/ Chemische Reinigungsmittel Vorsichtsmaßnahmen Reinigen Sie das Gehäuse nicht mit flüchtigen organischen Lösungsmitteln wie Alkohol, Benzin oder Verdünner bzw. chemischen Reinigungsmitteln. Reinigen Sie es mit Süßwasser oder lauwarmem Wasser. Verwenden Sie keine Korrosionsschutzmittel, da die Metallteile an diesem Gehäuse aus rostfreiem Stahl oder Korrosionsschutzmittel Messing bestehen. Reinigen Sie diese mit Süßwasser. Verwenden Sie keine handelsüblichen Wirkstoffe gegen Mittel zum Schutz gegen Trübung von Glas. Verwenden Sie unbedingt das in Trübung dieser Bedienungsanleitung angegebene Kieselgel. Verwenden Sie keine Klebstoffe zum Reparieren. Ist Klebstoffe eine Reparatur des Gehäuses erforderlich, verständigen Sie Ihren Händler.
• Haftet Fett an der Digitalkamera, reiben Sie es mit einem weichen, trockenen Tuch ab.
• Zum Abreiben der Innenseite des Gehäuses nur ein weiches, trockenes Tuch verwenden. Die Innenseite der vorderen Glasscheibe vor und nach dem Gebrauch mit einem weichen, trockenen Tuch abreiben, um das Glas sauber zu halten.

∫ Zur Aufbewahrung und Inspektion nach der Benutzung

• Die Digitalkamera stets aus dem Gehäuse nehmen.
• Vergewissern Sie sich, dass kein Schmutz oder Staub am O-Ring haftet.
• Entfernen Sie zur Aufbewahrung die Schnalle, damit das Unterwassergehäuse nicht wasserdicht geschlossen wird.

• Wir empfehlen eine Inspektion des Gehäuses ca. 3 Jahre nach Erwerb. Diese Inspektion umfasst das Zerlegen und Reinigen des Gehäuses, Inspizieren aller Teile und deren Reparatur, wenn erforderlich und die Überprüfung der Wasserdichtigkeit des Gehäuses unter Verwendung derselben hydrostatischen Testausrüstung, die vor dem Kauf eingesetzt wurde. Alle Transportkosten sind vom Kunden zu tragen.
• Keinerlei Teile zerlegen und kein Zubehör verwenden, das nicht in der Bedienungsanleitung aufgeführt ist und keine Veränderungen am Gehäuse anbringen. Bei Funktionsstörungen des Gehäuses verständigen Sie Ihren Händler. Spezifikationen Kompatibles Modell Abmessungen Gewicht Material Wasserdicht gebaut Wasserdicht bis

DMC-FT5/DMC-TS5 (Stand Januar 2013¢) Ca. 152 mm (W)k99 mm (H)k62 mm (D) (ohne hervorstehenden Teil) Ca. 389 g (einschl. Streulinse) Polykarbonat O-Ring-Dichtung 45 m Für die neuesten Informationen zu den verwendbaren Modellen, siehe in der Bedienungsanleitung, im Katalog, auf der Internetseite, usw. zur Digitalkamera.
