DMWMCFT5E - Accessoires photo PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier marin
Marque	Panasonic
Modèle	DMW-MCFT5E
Appareils compatibles	DMC-FT5 / DMC-TS5 (en date de janvier 2013)
Dimensions (L × H × P)	Environ 152 × 99 × 62 mm (parties en saillie non comprises)
Poids	Environ 389 g (diffuseur inclus)
Matière	Polycarbonate résistant aux chocs
Profondeur d'étanchéité	Jusqu'à 45 m / 148 pieds
Joint d'étanchéité	Joint torique (caoutchouc) – pièce consommable
Température d'utilisation	0 °C à 40 °C (eau jusqu'à 40 °C)
Accessoires fournis	Joint torique de rechange, gel de silice (5 pièces), tube de graisse, dragonne, diffuseur avec cordelette, sac de rangement en polyester
Fonctions principales	Prise de vue sous-marine, mode sous-marin avancé, déclencheur, zoom, touche d'images animées, griffe pour flash externe INON
Entretien et nettoyage	Rincer à l'eau douce après usage en mer, nettoyer le joint torique sans solvant, remplacer le joint chaque année
Sécurité	Ne pas utiliser sans formation en plongée, tenir hors de portée des enfants, ne pas modifier le boîtier
Pièces détachées	Joint torique de rechange (VMG1798), gel de silice (VZG0371), graisse pour joint torique (VZG0372)
Réparabilité	Vérification conseillée tous les 3 ans chez le revendeur, ne pas démonter soi-même

FOIRE AUX QUESTIONS - DMWMCFT5E PANASONIC

Comment vérifier l'étanchéité du boîtier avant utilisation ?

Avant d'installer l'appareil photo, immergez le boîtier vide dans l'eau douce pendant au moins 3 minutes. Si des bulles apparaissent, il y a une fuite. Après avoir installé l'appareil, refaites le test.

Quel est l'appareil photo compatible avec ce boîtier marin ?

Le boîtier DMW-MCFT5E est conçu pour les appareils Panasonic DMC-FT5 et DMC-TS5 (modèles à partir de janvier 2013). Consultez le manuel de votre appareil pour les mises à jour.

Comment installer correctement le joint torique ?

Retirez l'ancien joint, vérifiez qu'il n'est pas endommagé, nettoyez la rainure, appliquez une fine couche de graisse fournie sur le joint, puis placez-le dans la rainure sans le tordre. Refermez le boîtier.

Que faire si de l'eau s'infiltre dans le boîtier ?

Arrêtez immédiatement d'utiliser le boîtier. Retirez l'appareil photo, enlevez la batterie pour éviter un court-circuit. Consultez votre revendeur pour une vérification.

Peut-on utiliser le boîtier avec d'autres marques d'appareils photo ?

Non, ce boîtier est spécifiquement conçu pour les modèles Panasonic DMC-FT5/TS5. L'utiliser avec un autre appareil pourrait compromettre l'étanchéité et endommager le matériel.

Comment éviter la condensation à l'intérieur du boîtier ?

Placez un gel de silice (fourni) à l'intérieur du boîtier 1 à 2 heures avant l'utilisation. Assurez-vous que le gel est neuf et insérez-le au fond pour qu'il ne gêne pas la fermeture.

Faut-il retirer le joint torique avant de prendre l'avion ?

Oui, retirez le joint torique avant d'embarquer pour éviter les dommages dus aux variations de pression. Rangez-le dans le sac de rangement en polyester fourni.

Comment entretenir le boîtier après une utilisation en mer ?

Immergez le boîtier (sans retirer l'appareil photo) dans de l'eau douce pendant environ 30 minutes. Essuyez avec un chiffon sec, retirez l'appareil, nettoyez le joint torique et laissez sécher à l'air libre.

Peut-on utiliser le flash sous l'eau avec ce boîtier ?

Oui, mais la portée du flash est réduite sous l'eau. Les angles de l'image peuvent être coupés ou l'éclairage inégal. Utilisez le flash externe compatible (INON) via la griffe prévue.

Où acheter des pièces de rechange comme le joint torique ou la graisse ?

Les pièces détachées (joint torique VMG1798, gel de silice VZG0371, graisse VZG0372) sont disponibles auprès des revendeurs agréés Panasonic. Utilisez exclusivement les accessoires spécifiés pour garantir l'étanchéité.

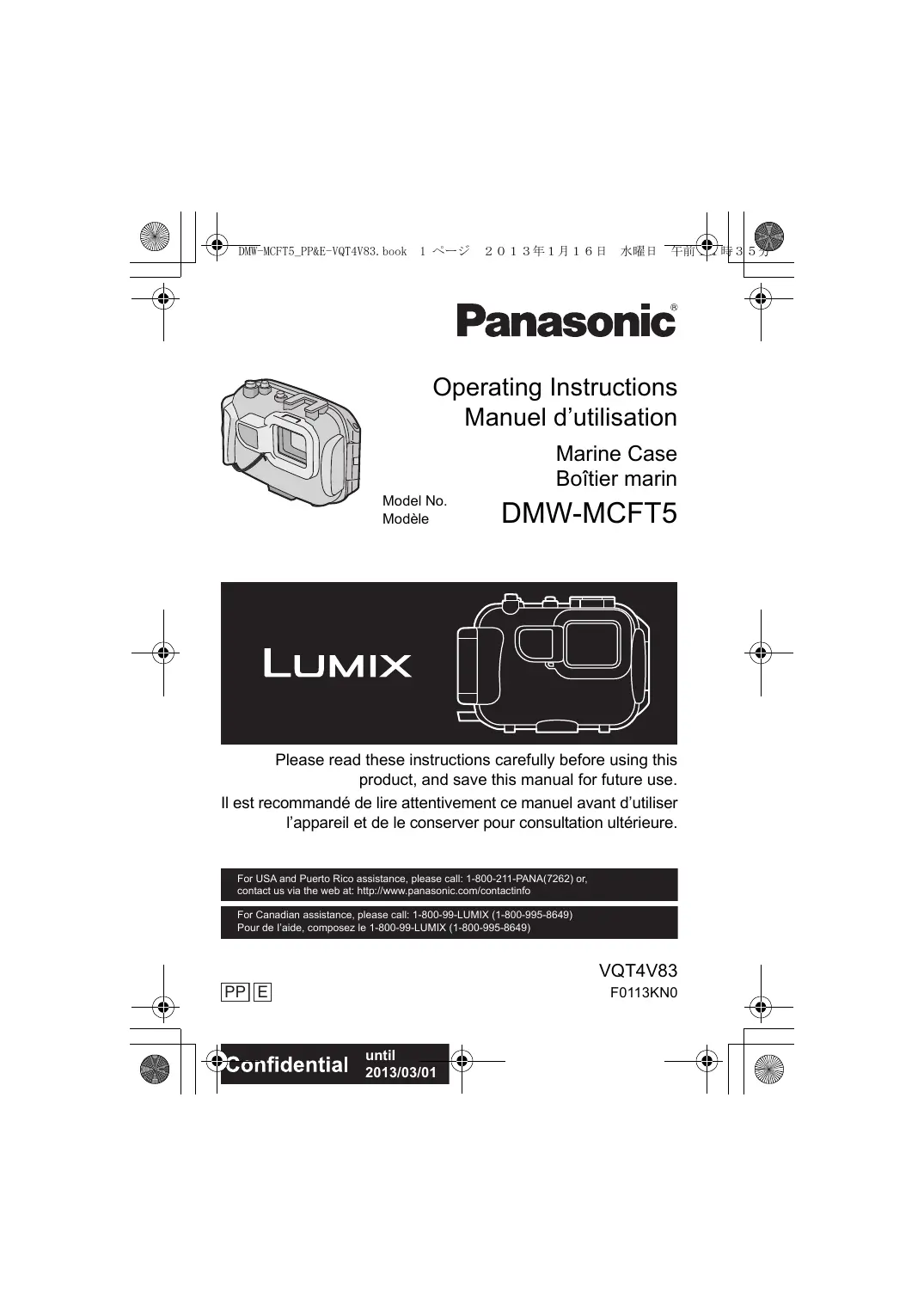

MODE D'EMPLOI DMWMCFT5E PANASONIC

Operating Instructions Manuel d'utilisation

Marine Case

Boîtier marin

Model No.

Modèle

DMW-MCFT5

LUMIX

Il est recommandé de lire attentivement ce manuel avant d'utiliser l'appareil et de le conserver pour consultation ultérieure.

For USA and Puerto Rico assistance, please call: 1-800-211-PANA(7262) or, contact us via the web at: http://www.panasonic.com/contactinfo

For Canadian assistance, please call: 1-800-99-LUMIX (1-800-995-8649) Pour de l'aide, composez le 1-800-99-LUMIX (1-800-995-8649)

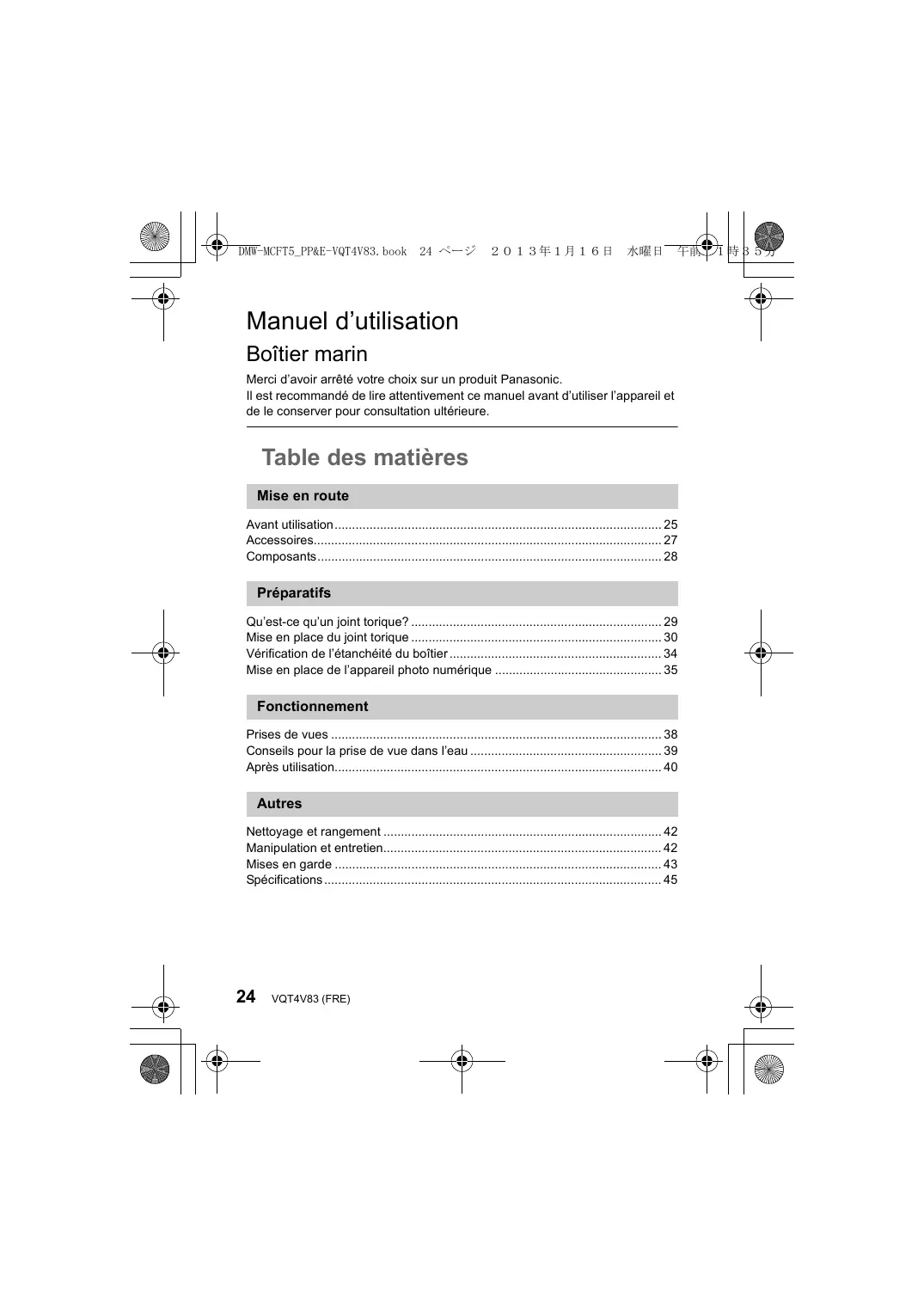

Manuel d'utilisation

Boîtier marin

Merci d'avoir arrêté votre choix sur un produit Panasonic.

Il est recommandé de lire attentivement ce manuel avant d'utiliser l'appareil et de le conserver pour consultation ultérieure.

Table des matières

Mise en route

Avant utilisation....25

Accessoires....27

Composants....28

Préparatifs

Qu'est-ce qu'un joint torique? 29

Mise en place du joint torique .... 30

Vérification de l'étanchéité du boîtier 34

Mise en place de l'appareil photo numérique .... 35

Fonctionnement

Prises de vues 38

Conseils pour la prise de vue dans l'eau 39

Après utilisation....40

Autres

Nettoyage et rangement 42

Manipulation et entretien....42

Mises en garde 43

Spécifications 45

• Ce boîtier marin est conçu pour un appareil photo numérique Panasonic.
  Vous pouvez prendre des photos sous l'eau à une profondeur allant jusqu'à 45 m/148 pieds.
• Dans le cas d'une infiltration d'eau provoquée par un manque de précautions, Panasonic n'est responsable en aucune manière des dommages subis par les produits (appareil photo numérique, batteries, carte, etc.) présents à l'intérieur du boîtier, du coût des photographies ou de toutes autres dépenses.
• Panasonic n'offre aucune compensation pour les accidents provoquant des blessures ou des dommages.
• Veuillez lire le manuel d'utilisation de l'appareil photo numérique.
• Avant d'installer l'appareil photo numérique, immergez le boîtier dans l'eau pendant environ 3 minutes ou plus pour vérifier son étanchéité.

■ Manipulation du boîtier

- Utilisation dans les conditions suivantes:

— Profondeur de l'eau: jusqu'à 45 m/148 pieds

— Température ambiante: 0 °C à 40 °C/32 °F à 104 °F

- N'utilisez pas le boîtier dans une eau de plus de 40 °C/104 °F. La chaleur peut l'endommager et causer des infiltrations d'eau.

- Le boîtier est fait de polycarbonate résistant au choc; toutefois faites attention en l'utilisateur. Il peut être facilement éraflé si vous prenez des photos dans des endroits rocheux, etc. et peut être endommagé par le choc s'il venait à tomber, etc. Pour voyager, emballez soigneusement le boîtier afin d'éviter les chocs en cas de chute, etc. et ne laissez pas l'appareil photo dans le boîtier. Installez l'appareil photo numérique dans le boîtier uniquement si vous le transportez sur une courte distance comme de l'aéroport vers le point de plongée. (Vous ne pouvez pas réutiliser le matériau avec lequel le boîtier a été emballé au moment de l'achat en vue du transport.)

- Lorsque vous embarquez dans un avion, le changement de pression atmosphérique peut causer une poussée à l'intérieur du boîtier qui risque de l'endommager. Retirez le joint torique avant d'embarquer dans un avion.

Une fois retiré, rangez le joint torique dans le sac de rangement en polyester exclusif fourni.

- Ne laissez pas l'appareil photo numérique dans le boîtier pendant un long moment dans une voiture, un bateau, exposé directement aux rayons du soleil, etc. Le boîtier est un appareil hermétique, donc sa température intérieure peut devenir très élevée et l'appareil photo numérique peut arrêter de fonctionner correctement. Ne laissez pas la température intérieure du boîtier devenir trop élevée.

■ Utilisation du boîtier à haute ou à basse température

• Si vous ouvrez ou fermez le boîtier dans un endroit chaud et humide, puis que vous vous déplacez vers un endroit froid ou que vous plongez sous l'eau, de la condensation peut apparaître à l'intérieur du boîtier, la surface du verre peut s'embuer et l'appareil photo peut être endommagé.
• Si vous déplacez soudainement le boîtier d'un endroit où la température de l'air ou de l'eau est froide vers un endroit où la température est chaude, la surface du verre peut s'embuer. Attendez jusqu'à ce que la température du boîtier soit proche de la température ambiante avant de prendre des photos.

■ Préparatifs

• N'ouvrez pas et ne fermez pas le boîtier dans un endroit où il pourrait être éclaboussé par de l'eau ou dans un endroit où le sable pourrait y entrer. Nous vous conseillons d'ouvrir et de fermer le boîtier à l'intérieur.
• Remplacez la batterie, la carte, etc. et installez l'appareil photo numérique à l'intérieur dans un endroit peu humide.
• Si vous devez ouvrir ou fermer le boîtier au point de plongée pour remplacer la batterie ou la carte, veillez à suivre les étapes suivantes.

— Choisissez un endroit où le boîtier ne sera pas éclaboussé par de l'eau et où le sable ne pourra pas y pénétrer.

— Enlevez toutes les gouttes d'eau présentes entre le côté avant et arrière du boîtier et sur le loquet de verrouillage en soufflant. Enlevez complètement les gouttes d'eau restantes avec un chiffon sec.

— Essuyez complètement toutes les gouttes d'eau de votre corps ou vos cheveux.

- Soyez particulièrement attentif à l'eau qui a pénétré dans votre combinaison de plongée par les manches.

— Ne touchez pas l'appareil photo numérique en présence d'eau de mer sur vos mains. Mouillez une serviette avec de l'eau douce et mettez-la à l'avance dans un sac en polyester. Utilisez cette serviette pour essuyer les gouttes d'eau et le sable présents sur vos mains ou votre corps.

- Ce boîtier n'absorbe pas les chocs. Si vous placez un objet lourd sur le boîtier ou si vous le cognez, l'appareil photo peut être endommagé. Faites attention lorsque vous utilisez le boîtier.

Lorsque vous ouvrez l'emballage pour la première fois, vérifiez bien qu'il contient le boîtier et tous les accessoires et que ceux-ci n'ont pas été endommagés lors du transport. Si vous constatez quelque chose d'anormal, consultez votre revendeur avant d'utiliser le boîtier. N'utilisez aucun autre accessoire que ceux indiqués ci-dessous.

	Joint torique de remplacementVMG1798* Dans le sac de rangement en polyester exclusif* Un joint a été fixé au préalable sur le boîtier.			Gel de silice (dessiccatif) (1 g/5 pièces)VZG0371
	Tube de graisse (pour joint torique)VZG0372			DragonneVFC4190
	Diffuseur/CordeletteVYK3E56• Vous pouvez retirer le diffuseur lorsque vous ne l'utilisez pas.Retirez		FixezAlignez-le avec les repères à l'arrière du boîtier et fixez-le.

1 2 3 4 5 6 7

8 9 10

11 12 13

1 Déclencheur
2 Touche d'images animées
3 Touche ON/OFF de l'appareil photo
4 Griffe porte-accessoires stroboscopique externe de INON Inc. ^1
5 Couvercle avant
6 Diffuseur (fourni)
7 Verre avant
8 Touche du zoom
9 Touches de fonctionnement ^2 (Reportez-vous au manuel d'utilisation de l'appareil photo numérique pour plus de détails sur chaque touche de fonctionnement.)
10 Couvercle arrière
11 Loquet de verrouillage
12 Levier de verrouillage/déverrouillage
13 Œillet de la dragonne (pour fixer la dragonne et le diffuseur fournis)

*1 Il s'agit d'une griffe porte-accessoires stroboscopique externe fabriquée par INON Inc. Veuillez vous enquérir auprès de INON Inc. concernant le flash stroboscopique externe compatible. http://www.inon.jp/

*2 Les fonctions varient selon l'appareil photo numérique utilisé; il est donc recommandé de suivre les indications sur l'appareil photo numérique.

• Un joint torique est une garniture étanche utilisée pour les appareils photo, montres ou équipements de plongée.
• Le joint torique rend le boîtier étanche en scellant l'espace entre sa partie avant et arrière.

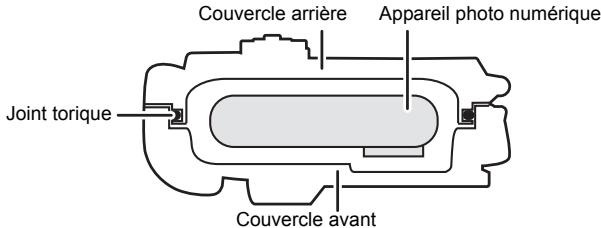

■ Comment le joint torique rend-il le boîtier étanche?

Couvercle arrière Appareil photo numérique Joint torque Couvercle avant

Le caoutchouc entre en contact avec les côtés du boîtier, le rendant ainsi étanche et empêchant l'eau d'entrer par l'ouverture.

Joint torique

Quand le joint torique est écrasé par la pression de l'eau, sa surface s'élargit et le boîtier est scellé plus hermétiquement.

Le joint torique évite les infiltrations d'eau en uniformisant le contact des deux côtés du boîtier. Donc, le bon entretien du joint torique est très important. Un mauvais entretien peut causer des infiltrations d'eau.

Assurez-vous de mettre le joint torique en place avant d'installer l'appareil photo numérique.

Lavez et séchez vos mains avec soin avant de manipuler le joint torique.

Placez le joint torique dans un endroit sans sable ni poussière.

1 Desserrez le joint torique avec vos doigts pour l'enlever.

- Desserrez une partie du joint torique du bout de vos deux doigts et soulevez la partie détachée. Faites attention de ne pas érafler le joint torique avec vos ongles.

- N'utilisez pas d'objet pointu pour retirer le joint torique. Ceci pourrait l'érafler.

2 Vérifiez le joint torique.

- Vérifiez l'absence de saleté, sable, cheveux, poussière, cristaux de sel, fibre ou graisse sur le joint torique. Si vous trouvez un de ces éléments, retirez-le avec un chiffon sec et doux.

①

① Saleté
② Sable

②

③

③ Cheveux
④ Poussière

④

⑤

⑤ Cristaux de sel
⑥ Fils de tissu

⑥

• Sur le joint torique, il peut y avoir de la saleté que vous ne pouvez pas voir. Vérifiez la présence de saletés en frottant votre doigt sur le joint torique.
• Lors du nettoyage du joint torique, faites attention de ne pas laisser sur celui-ci les fibres du linge sec et doux.
• Vérifiez que le joint torique ne soit ni déchiré, tordu, écrasé, effiloché ou éraflé et qu'il n'y ait pas de sable collé dessus. Si c'est le cas, remplacez le joint torique.

⑦

⑦ Fissures
⑧ Distorsions

⑧

⑨

⑨ Écrasements
⑩ Écaillements

⑩

⑪

⑪ Rayures
⑫ Dépôts de sable

⑫

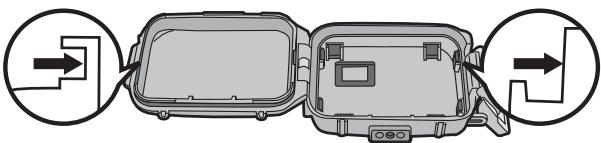

3 Vérifiez la rainure du joint torique.

- Des grains de sable ou des cristaux de sel durcis peuvent entrer dans la rainure du joint torique. Retirez-les avec précaution avec un jet d'air ou un coton-tige. Si vous utilisez un coton-tige, veillez à ne pas laisser de fibres dans la rainure du joint torique.

- Vérifiez la rainure du couvercle avant du boîtier ainsi que celle du couvercle arrière (côté où le joint torique est inséré).

4 Appliquez la graisse (fournie).

Appliquez la graisse pour joint torique pour nettoyer sa surface et le lubrifier.

• Appliquez uniformément et du bout du doigt une quantité de graisse (fournie) de la dimension d'un grain de riz sur le joint torique. (N'appliquez pas la graisse à l'aide d'un papier ou d'un chiffon. Des fibres pourraient rester collées au joint torique.)
• S'il y a trop de graisse sur le joint torique, de la saleté ou de la poussière s'y collera causant des infiltrations d'eau. Par conséquent, vous devez tenir le joint torique entre votre doigt et pouce pour retirer la graisse excessive.
• En appliquant de façon uniforme une couche mince de graisse pour joint torique, celui-ci s'insère facilement dans la rainure du boîtier marin pour en maintenir son étanchéité.
• Lors de l'utilisation d'une graisse pour joint torique autre que celle fournie, la surface du joint torique peut s'étirer ou se déchirer, provoquant une infiltration d'eau; assurez-vous donc d'utiliser la graisse pour joint torique spécifiée.

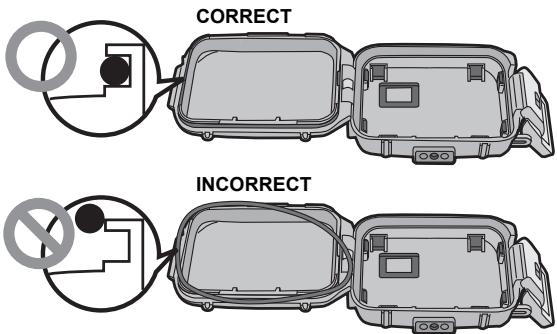

5 Placez le joint torique dans la rainure.

Vérifiez les point suivants:

• Qu'il n'y ait pas de saleté collée sur le joint torique.
• Que le joint torique ne sorte pas de son logement.
• Que le joint torique n'est pas tordu.
• Que le joint torique ne soit pas trop étiré.

CORRECT INCORRECT

6 Vérifiez le joint torique une dernière fois.

Vérifiez les point suivants encore une fois:

• Qu'il n'y ait pas de saleté collée sur le joint torique.
• Que le joint torique ne sorte pas de son logement.
• Que le joint torique n'est pas tordu.
• Il n'y a aucune éraflure ou bossellement sur le joint torique.

Essuyez avec soin toute la graisse de vos mains avec un chiffon sec, puis lavez-les soigneusement avec de l'eau douce.

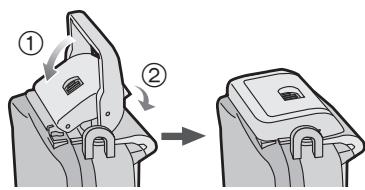

7 Fermez le loquet.

- Vérifiez qu'aucun corps étranger ne soit collé à la surface extérieure ou au loquet de verrouillage sur la partie avant du boîtier, puis fermez le boîtier.

Nota

• Pour garder le boîtier complètement hermétique, n'éraflez pas la surface du joint torique qui entre en contact avec les côtés du boîtier.
• N'utilisez jamais un joint torique qui a été éraflé ou endommagé par de la saleté, etc. Ceci causerait des infiltrations d'eau.
• Chaque fois que vous utilisez le boîtier, retirez le joint torique et vérifiez qu'il n'y ait ni saleté, sable, cheveux ou autre corps étranger dans la rainure, puis appliquez une mince couche de graisse (fournie). Si vous appliquez trop de graisse, la saleté et la poussière peuvent coller au joint torique et causer une infiltration d'eau.
• Assurez-vous d'avoir un joint torique de rechange dans le cas où celui que vous utilisez serait endommagé ou éraflé.

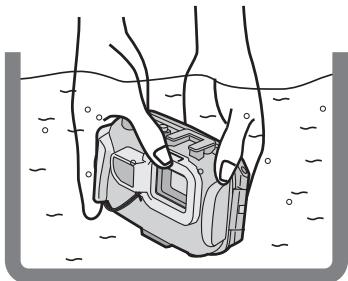

Vérification de l'étanchéité du boîtier

Après la mise en place du joint torique, vérifiez l'absence d'infiltrations d'eau dans le boîtier en l'immergeant dans un bassin d'eau, une baignoire, etc. pendant environ 3 minutes ou plus avant d'installer l'appareil photo numérique.

- N'utilisez pas le boîtier dans une eau de plus de 40 °C/104 °F. La chaleur peut l'endommager et causer des infiltrations d'eau.

- Effectuez le même test après avoir mis en place l'appareil photo numérique dans le boîtier. (P37)

Nota

• Si des bulles sont produites lorsque le boîtier est immergé dans l'eau ou qu'il y a de l'eau à l'intérieur de celui-ci lorsque vous le retirez de l'eau, cela signifie qu'il y a une fuite. Dans de tels cas, consultez le détaillant.
• Si de l'eau s'infiltre dans le boîtier pendant que vous l'utilisez et que l'appareil photo numérique se retrouve submergé, retirez immédiatement la batterie. L'hydrogène peut s'enflammer ou exploser si un feu se trouve à proximité.
• Si vous plongez rapidement tout en tenant le boîtier ou si vous lancez le boîtier d'un bateau dans la mer, une infiltration d'eau peut survenir en raison de la pression élevée. Il ne s'agit pas d'un mauvais fonctionnement du boîtier. Plongez toujours lentement dans l'eau.
• Le boîtier est conçu pour être utilisé à une profondeur allant jusqu'à 45 m/148 pieds. Si vous plongez à une profondeur de plus de 45 m/148 pieds, une partie du boîtier peut être endommagée de façon irrémédiable.
• En fermant le boîtier, assurez-vous qu'aucun corps étranger ne se trouve entre le joint torique et la rainure. Un simple cheveu ou grain de sable peut causer une infiltration d'eau.

Mise en place de l'appareil photo numérique

Lisez la section nota à la page 37 avant de mettre l'appareil photo numérique en place.

Mettez l'appareil photo hors marche et retirez la dragonne de l'appareil.

1 Appuyez sur ② avec votre doigt tout en faisant glisser ① pour ouvrir le loquet.

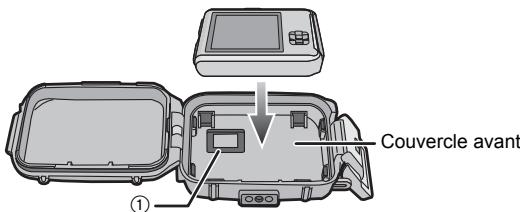

2 Installez l'appareil photo numérique dans le boîtier. Insérez l'appareil photo dans le boîtier marin tel qu'illustré, en prenant soin de l'insérer dans le bon sens.

Couvercle avant ①

• Vérifiez qu'il ne reste plus d'eau sur la surface de l'appareil photo numérique ou à l'intérieur du boîtier.
• Faites attention de ne pas coincer le protecteur d'objectif ①.

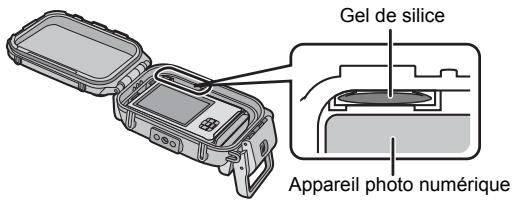

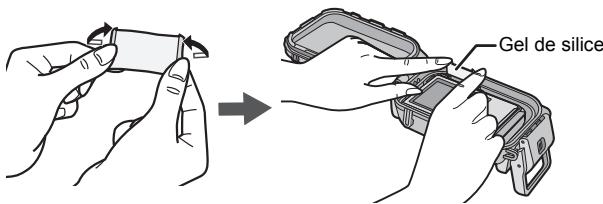

3 Insérez le gel de silice (fourni).

• Si la température de l'air est élevée et si la température de l'eau est basse, de la condensation peut apparaître à l'intérieur du boîtier. Pour éviter une telle situation, placez au préalable le gel de silice (fourni) dans le boîtier. Pour éviter que le boîtier ne s'embue, placez le gel de silice environ 1 à 2 heures avant d'utiliser le boîtier.
• Utilisez toujours du gel de silice neuf.

Gel de silice Appareil photo numérique

- En introduisant le gel de silice, pliez-le comme montré sur l'illustration ci-dessous et introduisez-le aussi loin que possible. Si vous fermez le boîtier alors que le gel de silice n'est pas totalement mis en place, celui-ci sera pris dans le joint torique et causera une infiltration d'eau.

Gel de silice

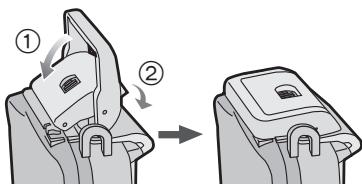

4 Fermez le loquet.

- Vérifiez que le loquet est correctement fermé. Ne coincez pas la dragonne, etc. dans le loquet.

5 Après avoir installé l'appareil photo, vérifiez une fois de plus l'absence d'infiltration d'eau dans le boîtier. (P34)

Nota

• Faites attention de ne pas salir le protecteur d'objectif avec des traces de doigts, etc.
• Vérifiez encore une fois la bonne mise en place du joint torique dans sa rainure.
• Évitez d'ouvrir ou de fermer le boîtier lorsqu'il y a beaucoup de sable ou de poussière et dans des endroits humides ou mouillés.
• Un changement soudain de l'humidité en raison d'une infiltration d'air humide dans le boîtier pourrait causer de la condensation à l'intérieur de celui-ci.
• Pour prévenir la condensation, rangez l'appareil photo numérique dans un endroit aussi sec que possible. De plus, assurez-vous que le gel de silice (fourni) soit suffisamment sec avant de l'insérer dans le boîtier.
• Si de l'écran solaire ou de l'huile solaire colle au boîtier, nettoyez-le immédiatement avec de l'eau tiède afin d'éviter la décoloration et de réduire l'étanchéité.

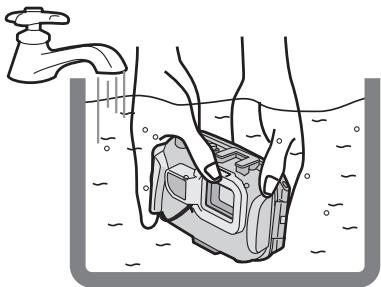

• Après l'utilisation de l'appareil photo numérique en mer ou sous l'eau, immergez-le dans l'eau douce pendant environ 10 minutes. Lisez le manuel d'instructions pour les détails.

Lorsqu'un appareil photo numérique avec un compas, un altimètre (profondimètre) et un baromètre est instalé dans le boîtier marin, les mesures peuvent ne pas être possibles ou peuvent être erronnées.

Lors de l'utilisation de l'appareil photo avec la fonction GPS/Wi-Fi®/NFC

	GPS	Wi-Fi	NFC
Lors de la fixation du boîtier marin	^*1	^*2	—
Utilisation sous l'eau	—	—	—

○: Disponible —: Non disponible

*1 Si l'appareil photo est fixé au boîtier marin, il pourrait y avoir une erreur de positionnement ou d'autres erreurs majeures pourraient survenir en raison d'interférence dans la réception des ondes radio des satellites GPS.
*2 Lors de la connexion de l'appareil photo à un téléphone intelligent en utilisant la fonction NFC, effectuez la connexion avant de fixer l'appareil photo au boîtier marin.

"Wi-Fi" est une marque déposée de "Wi-Fi Alliance".

■ Avant d'entrer dans l'eau, faites les vérifications suivantes Vérifiez les point suivants avant de plonger.

• Reste-t-il suffisamment d'énergie dans la batterie?
• Y a-t-il suffisamment d'espace mémoire sur la carte?
• Est-ce que le joint torique est correctement mis en place dans sa rainure?
• Avez-vous vérifié l'absence d'infiltration d'eau dans le boîtier?
• Le loquet est-il fermement verrouillé?

■ Prises de vues

1 Mettez l'appareil photo en marche.
2 Réglez à [Mode sous-marin avancé].
3 Dirigez la zone MPA de l'écran ACL sur le sujet que vous désirez mettre au point.
4 Fixez la mise au point et prenez la photo.

Pour plus de détails sur le réglage du mode [Mode sous-marin avancé] ou de la mise au point, consultez le manuel d'utilisation de l'appareil photo numérique.

Nota

• S'il y a des particules qui flottent devant l'appareil photo, elles peuvent être mises au point à la place du sujet.
• S'il y a des gouttes d'eau ou de la saleté sur le verre avant, vous pouvez ne pas être capable de faire correctement la mise au point. Essuyez le verre avant, avant de prendre des photos.
• Le son pourrait ne pas être enregistré correctement lors de l'enregistrement d'images animées.

Conseils pour la prise de vue dans l'eau

Il est recommandé d'utiliser le mode d'enregistrement (Mode sous-marin avancé) approprié à la prise de vue sous-marine lors d'un enregistrement sous l'eau.

Selon les conditions d'enregistrement (profondeur/climat/sujet), il pourrait ne pas être possible d'enregistrer des images avec la luminosité ou la couleur souhaitée; essayez donc d'utiliser ces fonctions ensemble.

L'image est rougeâtre, bleuâtre.	Réglage fin de l'équilibre des blancs (Mode sous-marin avancé)Permet d'ajuster la nuance rouge ou bleue.
Trop lumineux/trop sombre.	Compensation de l'exposition(pour modèles munis de cette fonction)Permet d'ajuster la luminosité.Fonction de prises de vues en rafale avec réglage automatique de l'exposition(pour modèles munis de cette fonction)Permet d'enregistrer simultanément plusieurs images avec des expositions différentes.

Il est recommandé d'utiliser le mode rafale lors de la prise de vue d'un sujet à mouvement rapide, etc.

Nota

- Pour plus d'informations sur le réglage fin de l'équilibre des blancs (Mode sous-marin avancé) ou d'autres fonctions, lisez le manuel d'utilisation de l'appareil photo numérique.

Après avoir fini de prendre des photos, suivez les étapes suivantes.

1 Immergez le boîtier dans de l'eau douce pendant environ 30 minutes ou plus sans retirer l'appareil photo afin d'enlever tous les cristaux de sel, etc.

• Appuyez sur toutes les touches de fonctionnement, etc. du boîtier afin d'enlever toute l'eau de mer. Si les cristaux de sel ne sont pas retirés des touches, etc., ceux-ci durciront et les touches deviendront inutilisables.
• Ne lavez pas le boîtier avec de l'eau à trop grand débit ou sous pression, etc. car cela peut causer des infiltrations d'eau.

2 Essuyez l'eau avec un chiffon sec qui n'est pas imprégné de cristaux de sel et séchez complètement le boîtier.

- Ne séchez pas le boîtier en l'exposant directement aux rayons du soleil. Ceci peut décolorer ou endommager le boîtier ou bien accélérer la détérioration du joint torique.

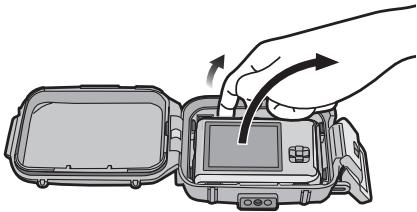

3 Ouvrez le couvercle arrière pour retirer l'appareil photo numérique.

Séchez vos mains avec soin et utilisez votre doigt, tel qu'illustré, pour retirer l'appareil photo numérique.

4 Retirez le joint torique du boîtier et vérifiez qu'il n'y ait aucune saleté, etc. dans la rainure.

5 Vérifiez qu'il n'y ait aucune éraflure, etc. sur le joint torique pendant que vous appliquez la graisse.

Nota

Faites attention aux points suivants lorsque vous retirez l'appareil photo du boîtier.

• Retirez l'appareil photo avec les mains propres. (Lavez vos mains avec de l'eau douce et séchez-les avec soin.)
• Séchez complètement toute trace d'humidité de votre corps et de vos cheveux. (Soyez particulièrement attentif à l'eau qui a pénétré dans votre combinaison de plongée par les manches.)

1 Lavez l'extérieur du boîtier avec de l'eau.

• Lavez l'extérieur du boîtier jusqu'à ce qu'il soit propre. (P40)
• Vérifiez que le joint torique est bien installé, assurez-vous de fermer le boîtier, puis lavez seulement l'extérieur avec de l'eau.
• Essuyez toutes traces de saleté à l'intérieur du boîtier avec un chiffon doux et humide.

2 Rangez le boîtier après l'avoir essuyé à la température ambiante.

Nota

• Ne lavez pas le boîtier avec de l'eau sous pression car cela peut provoquer des infiltrations d'eau. Retirez l'appareil photo avant de laver le boîtier avec de l'eau.
• Ne laissez pas l'appareil photo numérique dans le boîtier lorsque vous le rangez.
• Détachez le joint torique du boîtier marin et rangez-le afin qu'il ne s'assèche pas. Pour plus de détails, lisez la page 43.
  Lorsque le joint torique ne sera pas utilisé pendant une période prolongée, rangez-le dans le sac de rangement en polyester exclusif après l'avoir retiré du boîtier.

Manipulation et entretien

• Ne placez pas le boîtier dans un endroit où il pourrait tomber.
  — Si le boîtier tombe sur votre tête ou votre pied, il vous blessera et pourra mal fonctionner.
• Ne modifiez jamais le boîtier.
  — Si de l'eau s'introduit dans l'appareil photo numérique parce que le boîtier est abîmé, celui-ci peut être endommagé de façon irrémédiable.
  — Si vous continuez d'utiliser l'appareil photo après que l'eau s'y soit infiltrée, il peut prendre feu.

- N'utilisez pas le boîtier en plongée sous-marine sans un entraînement adéquat. - Vous ne devez utiliser ce boîtier lors d'une plongée sous-marine que si vous avez été correctement entraîné et êtes qualifié pour ce sport.

- Ne placez jamais le boîtier, la graisse, le gel de silice ou le joint torique à la portée des enfants.

— Si un enfant se coince une partie du corps dans ce boîtier, cela peut provoquer une blessure.
— Les enfants peuvent accidentellement avaler la graisse, le gel de silice ou le joint torique.
- Consultez immédiatement votre médecin si vous pensez que votre enfant a avalé de la graisse, du gel de silice ou le joint torique.

- N'enroulez pas la bandoulière autour de votre cou lorsque vous êtes sous l'eau. — Cela peut vous blesser le cou et causer une suffocation ou d'autres blessures sérieuses.

- Nettoyez toutes traces de graisse de vos mains.

— Ne laissez pas la graisse de vos mains entrer en contact avec vos yeux ou votre bouche.

- S'il y a des infiltrations d'eau dans le boîtier, arrêtez immédiatement de l'utiliser. - Ceci peut provoquer un choc électrique, une brûlure ou un incendie. - Consultez votre revendeur.

- Si quelque chose d'anormal survient en utilisant le boîtier sous l'eau, veuillez suivre toutes les procédures nécessaires et les consignes de décompression lors de votre remontée.

— Si vous remontez trop rapidement, vous pouvez subir la maladie des caissons.

- Si de la fumée ou une chaleur, une odeur ou un bruit anormal provient du boîtier, arrêtez de l'utiliser immédiatement.

— Cela peut causer un choc électrique, une brûlure ou un incendie.

- Retirez l'appareil photo numérique du boîtier, puis retirez les batteries de l'appareil photo.

- Consultez votre revendeur.

- Faites attention en ouvrant le boîtier après une infiltration d'eau.

— L'eau qui s'est infiltrée peut sortir ou bien l'arrière du boîtier peut se renverser.

- Ne laissez pas le boîtier dans un endroit où la température est élevée.

— La température à l'intérieur du boîtier peut devenir très élevée surtout lorsqu'il est exposé directement aux rayons du soleil sur une plage, en bateau, etc. ou lorsqu'il est laissé dans une voiture fermée en plein été. La chaleur peut endommager le boîtier ou ses éléments internes.

— Si un appareil photo numérique se trouve à l'intérieur du boîtier, celui-ci peut également être endommagé.

— Si vous utilisez l'appareil photo numérique lorsque la température à l'intérieur du boîtier est très élevée, cela peut causer des infiltrations, des courts-circuits ou une panne d'isolation ayant pour résultat un feu ou un mauvais fonctionnement.

- Ne manipulez pas l'appareil photo numérique ou la batterie avec les mains mouillées.

— Cela peut provoquer un choc électrique ou un mauvais fonctionnement.

■ Prises de vues avec le flash

- Lorsque vous utilisez le flash, les angles de l'image peuvent être coupés ou l'image peut ne pas apparaître illuminée de manière uniforme.

- En prenant des photos avec le flash, la portée disponible de celui-ci est plus faible sous l'eau qu'en plein air.

Mises en garde

■ Manipulation du joint torique

- N'utilisez pas d'alcool, de solvant ou de nettoyant chimique pour nettoyer le joint torique. Ceci causera des dommages ou la détérioration du joint torique.

- Si vous ne prévoyez pas utiliser le boîtier pendant une période prolongée, retirez le joint torique de la rainure, appliquez une mince couche de graisse (fournie), placez-le dans le sac de rangement en polyester exclusif, puis placez-le dans un endroit frais et sombre afin d'éviter que la surface ne soit endommagée. Lorsque vous utilisez le joint torique à nouveau, vérifiez avec soin que celui-ci n'est ni égratigné, ni endommagé, ni fendillé.

- N'utilisez pas de graisse pour joint torique autre que celle fournie. La surface du joint torique pourrait se détériorer, provoquant une infiltration d'eau.

• Le joint torique entre en contact avec les côtés du boîtier et le rend hermétique. Ne cognez pas, n'introduisez aucun corps étranger (saleté, sable, cheveux, etc.) et n'éraflez pas le joint torique ou les côtés du boîtier.
• Utilisez le bout de vos doigts pour retirer le joint torique. N'utilisez pas d'objet pointu, car cela peut érafler le joint torique.
• Après avoir retiré le joint torique de la partie arrière du boîtier, retirez-en toute saleté, sable, cheveux ou autre corps étranger. Essuyez également la rainure du joint torique et les parties intérieures du couvercle avant qui sont en contact avec le joint torique.
• N'utilisez jamais un joint torique qui a été éraflé ou taché par de la saleté, etc. Ceci causerait des infiltrations d'eau. Remplacez-le par un joint torique neuf.
• Après avoir remplacé le joint torique, après une longue période d'inutilisation, après avoir fixé l'appareil photo, ou lorsque la batterie est remplacée, si le boîtier marin est ouvert, vérifiez bien qu'il n'y ait pas de dommages ou de craquelures sur le joint torique.

Après cela, fermez le boîtier marin, immergez-le dans l'eau (un bassin d'eau ou une baignoire) pendant environ 3 minutes ou plus, puis vérifiez qu'il n'y ait aucune infiltration d'eau. (P34)

- Les joints toriques sont des produits consommables. Bien que la durée de vie des joints toriques dépende de la manière dont ils sont entretenus, de la fréquence à laquelle ils sont utilisés et de leurs conditions de rangement, nous vous conseillons de les remplacer chaque année même si vous ne voyez aucune éraflure.

■ Entretien

- N'utilisez pas les produits chimiques indiqués ci-dessous pour le nettoyage, la protection antirouille, la protection antibuée ou la réparation. Leur usage direct ou indirect (avec un vaporisateur chimique, etc.) sur le boîtier peut fissurer celui-ci.

Substances chimiques interdites	Mises en garde
Solvants organiques volatiles/Détergents chimiques	Ne pas nettoyer le boîtier au moyen de solvants organiques volatiles comme l'alcool, l'essence ou des diluants ou avec des détergents chimiques. Nettoyez le boîtier avec de l'eau courante ou tiède.
Produits anticorrosifs	Ne pas utiliser de produits anticorrosifs car les parties en métal du boîtier sont en acier inoxydable ou en laiton. Lavez-les à l'eau douce.
Produits antibuée	Ne pas utiliser de produits antibuée disponibles dans le commerce. Veillez à utiliser le gel de silice indiqué dans ce manuel d'utilisation.
Adhésifs	Ne pas utiliser d'adhésifs pour la réparation. Si le boîtier a besoin d'être réparé, consultez votre revendeur.

• Si la graisse reste collée à l'appareil photo numérique, essuyez-la avec un linge doux et sec.
• Pour essuyer l'intérieur du boîtier, utilisez uniquement un chiffon sec et doux. Essuyez l'intérieur du verre avant avec ce chiffon, avant et après l'utilisation afin qu'il reste propre.

- À propos du rangement et de la vérification après l’utilisation

• Retirez toujours l'appareil photo numérique du boîtier.
• Veillez à ce qu'aucune saleté ou poussière n'adhère au joint torique.
• Lors du rangement, retirez le loquet afin que le boîtier ne soit pas fermé hermétiquement.
• Nous vous conseillons de faire vérifier le boîtier environ 3 ans après l'achat. Cette vérification comprend le désassemblage et le nettoyage du boîtier, l'inspection de tous ses éléments et leur réparation si nécessaire ainsi que la vérification de son étanchéité en utilisant le même test hydrostatique que celui effectué avant l'achat. Tous les frais de port sont à la charge du client.
• Ne désassemblez aucun élément, n'utilisez aucun accessoire qui ne serait pas indiqué dans ce manuel d'utilisation et ne modifiez pas le boîtier. Si le boîtier ne fonctionne pas correctement, consultez votre revendeur.

Spécifications

Modèles compatibles	DMC-FT5/DMC-TS5(En date de janvier 2013*)
Dimensions	Environ 152 mm (L)×99 mm (H)×62 mm (P)[5,98 po (L)×3,90 po (H)×2,44 po (P)](parties en saillie non comprises)
Poids	Environ 389 g/0,858 lb (incluant le diffuseur)
Matière	Polycarbonate
Structure étanche	Fermeture avec joint torique
Profondeur derésistance à l'eau	45 m/148 pieds

* Reportez-vous au manuel d'utilisation, au catalogue, au site Internet, etc., de l'appareil photo numérique pour les informations les plus récentes au sujet des modèles qui peuvent être utilisés.
