BEDIENUNGSANLEITUNG SC-MC07E PANASONIC

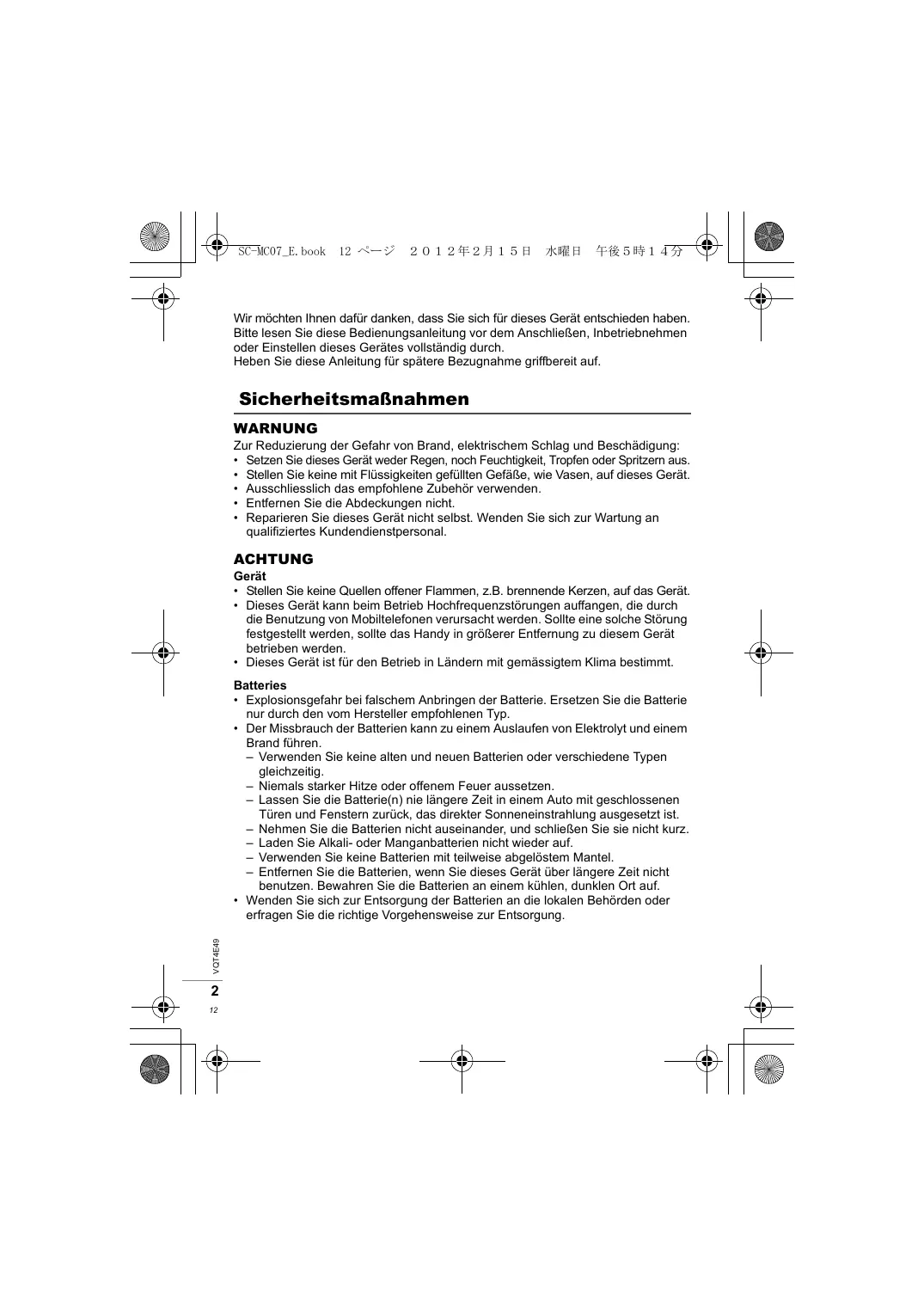

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnehmen oder Einstellen dieses Gerätes vollständig durch. Heben Sie diese Anleitung für spätere Bezugnahme griffbereit auf. Sicherheitsmaßnahmen WARNUNG Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Ausschliesslich das empfohlene Zubehör verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. ACHTUNG Gerät
• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt. VQT4E49 Batteries
• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen. – Verwenden Sie keine alten und neuen Batterien oder verschiedene Typen gleichzeitig. – Niemals starker Hitze oder offenem Feuer aussetzen. – Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist. – Nehmen Sie die Batterien nicht auseinander, und schließen Sie sie nicht kurz. – Laden Sie Alkali- oder Manganbatterien nicht wieder auf. – Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel. – Entfernen Sie die Batterien, wenn Sie dieses Gerät über längere Zeit nicht benutzen. Bewahren Sie die Batterien an einem kühlen, dunklen Ort auf.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Zubehör Überprüfen Sie bitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts.

USB-Kabel (RFE0242) Benutzung der Bedienelemente Deutsch

• Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Februar 2012. Änderungen jederzeit möglich.
• Verwenden Sie ausschließlich das mitgelieferte USB-Kabel. Vorderseite
• Wenn Sie Sound anhören, sollte die Vorderseite des Geräts zu Ihnen zeigen. (Der Lautsprecher ist an der Vorderseite eingebaut.) Statusanzeige
• Blau: Gerät an und Bluetooth®-Modus
• Rot: Akku schwach Rückseite USB-Anschluss Gerät an/aus (Í/I) VQT4E49 Einstellen der Lautstärke Bluetooth®-Kopplungsmodus beginnen

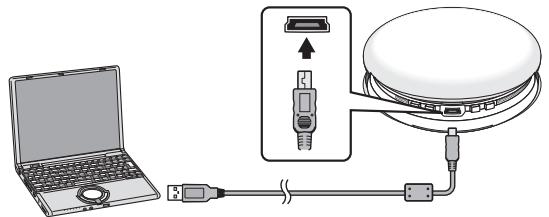

Vorbereitung Stromversorgung Bitte schließen Sie das Gerät an einen PC an, indem Sie ein USB-Kabel (mitgeliefert) oder Batterien (nicht mitgeliefert) verwenden. Anschluss des USB-Kabels USB-Kabel (mitgeliefert)

• Verwenden Sie ausschließlich das mitgelieferte USB-Kabel. (Betrieb nicht garantiert.)
• Schließen Sie nicht zwei oder mehr USB-Geräte an einen PC an. (Betrieb nicht garantiert.) Setzen Sie die Batterien ein Setzen Sie die Batterien mit richtiger Polarität (i und j) in dieses Gerät ein. Ziehen Sie an dem Band, um die Batterien zu entnehmen LR6, AA (Alkali-Batterie) (nicht mitgeliefert) VQT4E49

• Verwenden Sie Alkali-Batterien.
• Wenn die Batterie schwach ist, wechselt die Anzeige von blau zu rot.

• Durch den Anschluss an den USB-Port eines PC, wird das Gerät nur mit Strom versorgt; die Kommunikation mit dem PC oder ein Aufladen des Geräts ist nicht möglich.
• USB hat höhere Priorität als eine Batterie, wenn dieses Gerät an einen PC angeschlossen ist, und die Batterie gleichzeitig eingesetzt wird. SC-MC07_E.book 15 ページ ２０１２年２月１５日

Anhören von Audio über ein Bluetooth®-Gerät Durch Verwenden der Bluetooth®-Verbindung können Sie drahtlos Sound vom Bluetooth®-Audiogerät mit diesem Gerät anhören. Vorbereitung Schalten Sie die Bluetooth®-Funktion des Geräts ein und stellen es in der Nähe des Systems auf. Lesen Sie die Bedienungsanleitung des Bluetooth®-Geräts für dessen Bedienung. Mit einem anderen Gerät koppeln und Audio anhören Drücken Sie [Í/I], um dieses Gerät einzuschalten.

• Wenn Sie dieses Gerät zum ersten Mal verwenden, fahren Sie bitte mit Schritt 3 fort.

Halten Sie [ ] zwei Sekunden lang gedrückt.

• Die Anzeige blinkt schnell und das Gerät wechselt in den Kopplungs-Standby-Modus.
• Wenn dieses Gerät mit Batterien betrieben wird, funktioniert es wie eine Batteriezustand-Anzeige. (Siehe Seite 3)

Wählen Sie in den Bluetooth®-Kopplungseinstellungen des Bluetooth®-Geräts die Kopplung mit "SC-MC07".

• Je nach Gerät kann die Verbindung automatisch erfolgen, wenn die Kopplung ausgewählt wird. Fahren Sie in diesem Fall mit Schritt 5 fort.
• Falls Sie zur Eingabe eines PIN aufgefordert werden, geben Sie “0000” ein.

Wählen Sie in den Bluetooth®-Verbindungseinstellungen des Bluetooth®-Geräts die Verbindung mit "SC-MC07".

• Wenn die Verbindung hergestellt wurde, leuchtet die Anzeige des Geräts auf.

Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

• Passen Sie die Lautstärke mit den [- VOL +]-Tasten am Gerät an. Wenn die maximale oder minimale Lautstärke erreicht wurde, werden Sie durch einen Signalton darüber benachrichtigt. Trennen der Verbindung
• Schalten Sie dieses System oder das Gerät aus.
• Stoppen / deaktivieren Sie die Bluetooth®-Übertragung des Geräts. Anhören von Audio über ein angekoppeltes Gerät Wenn dieses Gerät eingeschaltet ist, blinkt die Anzeige langsam, um darauf hinzuweisen, dass sich das Gerät im Verbindungs-Standby-Modus befindet. Bitte führen Sie die Schritte 4 und 5 aus. Hinweis
• Dieses Gerät kann nur mit einem Gerät auf einmal verbunden werden.
• An dieses System können Sie bis zu 6 Geräte ankoppeln. Wird ein 7. Gerät angekoppelt, wird das Gerät mit der ältesten Verbindungs-Historie ersetzt.
• Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung möglicherweise gefährdet sind. VQT4E49

• Wenn das Gerät eingeschaltet wird, wird es mit dem zuletzt verwendeten Bluetooth®-Gerät verbunden. Führen Sie an diesem Punkt bitte Schritt 5 aus.

Übertragung umschalten Sie können die Übertragungsgeschwindigkeit ändern, um der Übertragungsqualität oder Tonqualität Vorrang zu geben.

Stoppen oder deaktivieren Sie die Bluetooth®-Übertragung des Geräts.

Drücken Sie [ MODE 1 → MODE 2: Der Signalton ertönt zweimal MODE 2 → MODE 1: Der Signalton ertönt einmal

• MODE 1: Für eine stabile Kommunikation.
• MODE 2: Für eine gute Audioqualität. Hinweis
• Die Standardeinstellung ist MODE1.
• Um Audio von diesem Gerät anzuhören, stellen Sie bitte die Bluetooth®-Verbindung wieder her. Automatische Abschaltung Dieses Gerät schaltet sich automatisch ab, wenn kein Audioeingang statt findet, und Sie es etwa 10 Minuten lang nicht bedienen. Wartung Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch VQT4E49 Hinweis
• Verwenden Sie zur Reinigung dieses Geräts niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Lesen Sie vor der Verwendung eines chemisch behandelten Tuches die dem Tuch beigefügte Anleitung.

Fehlerbehebung Das Gerät kann nicht verbunden werden.

• Die Kopplung des Geräts war nicht erfolgreich. Lesen Sie die Anweisungen und versuchen Sie es erneut.
• Die Kopplung des Geräts wurde ersetzt. Starten Sie die Kopplung erneut.
• Löschen Sie die Kopplungsinformationen für dieses Gerät vom Bluetooth®-Gerät und führen Sie den Kopplungsvorgang dann erneut aus.(Siehe Seite 5)
• Stellen Sie sicher, dass dieses Gerät nicht mit einem anderen Gerät verbunden ist. Deutsch Bevor Sie den Kundendienst in Anspruch nehmen, sollten Sie die folgenden Zustände überprüfen. Sind Sie bei irgendeinem der Punkte im Zweifel oder lassen sich Ihre Probleme nicht durch die im Folgenden angegebenen Lösungen lösen, wenden Sie sich bitte an Ihren Fachhändler. Das Gerät ist angeschlossen, aber es ist kein Ton über das System zu hören.
• Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang manuell auf “SC-MC07” stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts. Der Sound des Geräts ist abgeschnitten.
• Der Sound kann unterbrochen werden, wenn Signale blockiert werden. Wenn Sie dieses Gerät halten, bedecken Sie es dabei nicht vollständig mit Ihrer Hand, etc.
• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bewegen Sie das Gerät näher an dieses System. (Siehe Seite 9)
• Entfernen Sie alle Hindernisse zwischen diesem System und dem Gerät.
• Schalten Sie alle WLAN-Geräte aus.
• Wählen Sie “MODE 1” für eine stabile Kommunikation. (Siehe Seite 6, Übertragung umschalten)
• Wenn die Anzeige rot aufleuchtet, ersetzen Sie bitte die Batterien. (Siehe Seite 4) Wenn Sie das Gerät einschalten, wird der Sound nicht ausgegeben, und die Anzeige blinkt abwechselnd rot und blau.
• Es ist ein Problem aufgetreten. Stecken Sie das USB-Kabel vom Lautsprecher aus und entfernen Sie die Batterien. Warten Sie einen Moment, schließen Sie das USB-Kabel erneut an oder setzen Sie die Batterien erneut ein, und schalten Sie das Gerät an. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler. Wenn die folgende Situation auftritt, nehmen Sie Bezug auf die unten aufgeführten Anweisungen, um den Speicher zurückzusetzen: – Es gibt keine Rückmeldung, wenn Tasten gedrückt werden. – Sie möchten den Speicher leeren und zurücksetzen.

• Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.
• Die Kopplungs-Geräteinformationen werden durch das Reset gelöscht. Die Kopplung muss daher erneut ausgeführt werden. Löschen Sie die Kopplungsinformationen für dieses Gerät vom Bluetooth®-Gerät und führen Sie den Kopplungsvorgang dann erneut aus. (Siehe Seite 5) VQT4E49 1 Drücken Sie [Í/I], um das Gerät einzuschalten. 2 Drücken und halten Sie [Í/I] für ungefähr 10 Sekunden, bis sich die Anzeige ausschaltet.

Technische Daten Verstärker Allgemeines RMS-Ausgangsleistung: 2 W (8 ≠) 1 kHz, 5 % THD L ch: 1 W (8 ≠) 1 kHz, 5 % THD R ch: 1 W (8 ≠) 1 kHz, 5 % THD Total Harmonic Distortion: 0,15 % (1 kHz) S/R-Verhältnis: 87 dB (1 kHz, 20 kHz LPF) Lautsprecher: φ36 mm (8 ≠) × 2 Stromversorgung: Panasonic Alkali-Batterie: LR6 × 2, DC 3,0 V USB-Stromversorgung: DC 5,0 V Betriebstemperaturbereich: 0 oC bis +40 oC Betriebsluftfeuchtigkeitsbereich: 20% bis 80% RH (keine Kondensation) Bluetooth®-Teil Bluetooth® Systemspezifikationen: Ver. 2.1 + EDR Klassifizierung von Drahtlosgeräten: Klasse 2 (2,5 mW) Unterstützte Profile: A2DP Frequenzband: 2402 - 2480 MHz (Adaptives Frequenzsprungverfahren) Entfernung: 10 m Sichtverbindung (iPhone 4, auf Höhe von 1 m, in “MODE 1”) Abmessungen (B x H x T): 103 mm x 41,9 mm x 103 mm Gewicht: Ca. 216 g (mit Batterien) Ca. 170 g (ohne Batterien) Batteriedauer: Ca. 4 Stunden (Panasonic Alkali-Batterie Typ LR6) Hinweis

• Die technischen Daten können jederzeit ohne Ankündigung geändert werden. Bei Gewicht und Abmessungen handelt es sich um ungefähre Angaben.
• Die Total Harmonic Distortion wird durch den digitalen Spektrumanalysator gemessen. Die Produktkennzeichnung befindet sich auf der Unterseite des Geräts. Hinweise zu den Lautsprechern VQT4E49

• Diese Lautsprecher haben keine magnetische Abschirmung. Stellen Sie die Lautsprecher nicht in der Nähe von Geräten auf, die leicht durch Magnetismus beeinflusst werden.
• Bei der Wiedergabe mit hohem Pegel über einen längeren Zeitraum kann es zu Schäden am Gerät und zur Verringerung der Lebensdauer des Geräts kommen.
• Reduzieren Sie bei der Wiedergabe von verzerrtem Sound die Lautstärke, um Schäden zu verhindern.

Über Bluetooth® Verwendetes Frequenzband Dieses Gerät verwendet das 2.4 GHz-Frequenzband, das jedoch auch von anderen Geräten verwendet werden kann. Beachten Sie bitte die unten genannten Warnhinweise, um den Einfluss von Störgeräuschen anderer kabelloser Geräte zu vermeiden. Zertifizierung dieses Geräts Nutzungseinschränkungen

• Wir übernehmen keine Garantie für die einwandfreie kabellose Übertragung und/oder Nutzung in Verbindung mit allen Geräten, die mit Bluetooth® ausgestattet sind.
• Als kompatible Mobiltelefone mit kabellosen Übertragungsfunktionen gelten alle Geräte, die den von Bluetooth SIG, Inc. festgelegten Normen entsprechen. Bei optimierten Mobiltelefonen, die die technischen Standarddaten erfüllen, können manche Funktionen möglicherweise genutzt werden. Abhängig von den technischen Daten und Einstellungen der Mobiltelefone kann es jedoch vorkommen, dass keine Verbindung hergestellt werden kann. Auch kann die Arbeitsweise, die Anzeige oder der Betrieb nicht garantiert werden.
• Dieses Gerät unterstützt zwar die Bluetooth®-Sicherheitsfunktionen, je nach Betriebsumgebung bzw. Einstellungen reicht dieses Sicherheitsspektrum jedoch möglicherweise nicht aus. Seien Sie bei der kabellosen Übertragung von Daten vorsichtig.
• Es wird darauf hingewiesen, dass Panasonic keinerlei Haftung für Daten und Informationen übernimmt, die während einer kabellosen Übertragung möglicherweise gefährdet sind. Deutsch Dieses Gerät entspricht den Frequenzeinschränkungen und wurde auf Basis der Frequenzgesetze zertifiziert. Somit ist eine Zulassung für kabellose Produkte nicht erforderlich. Die folgende Handlungsweise ist in einigen Ländern jedoch gesetzlich strafbar:
• Zerlegen des Geräts oder Änderungen am Gerät. Einsatzbereich Dieses Gerät kann innerhalb eines barrierefreien Bereichs von 10 m verwendet werden. Abhängig von eventuellen Hindernissen, störenden Geräten, anderen Personen im Raum oder der Bauart des Gebäudes kann sich der Einsatzbereich und -umfang verringern. Wir möchten Sie darauf hinweisen, dass der oben genannte Einsatzbereich nicht garantiert werden kann. Beeinflussung durch andere Geräte
• Wenn sich andere Geräte in unmittelbarer Nähe befinden, funktioniert dieses Gerät möglicherweise nicht ordnungsgemäß. Darüber hinaus kann sich eine gewisse Instabilität (z.B. Tonstörungen) bemerkbar machen. Um Signalstörungen zu vermeiden, wird daher der Gebrauch des Geräts abseits von folgenden Geräten empfohlen: Mikrowellengeräten/Wireless LAN/elektronischen Geräten/Audio- & Videogeräten/Büromaschinen und -geräten/schnurlosen Digitaltelefonen/Faxgeräten usw.
• Wenn Sie in der Nähe eines Sendestudios leben und das Signal zu stark ist, funktioniert das Gerät möglicherweise nicht ordnungsgemäß.
• Verwenden Sie ein Notebook mit kabellosem LAN-Transmitter, dürfen Sie nicht gleichzeitig dieses Gerät und das kabellose LAN benutzen.
• Sollten auch außerhalb der Reichweite von 5 m eines kabellosen LAN-Geräts Störungen auftreten, schalten Sie das kabellose LAN-Gerät aus. Dieses Gerät wurde für die handelsübliche Verwendung in einer normalen Umgebung konzipiert. Es wurde nicht für Berufe mit hohen Sicherheitsanforderungen* oder hohem Gefahrenpotenzial entwickelt oder hergestellt. Das Gerät darf nicht unter solchen Arbeitsbedingungen eingesetzt werden.
• In den im folgenden aufgeführten Fällen ist äußerste Vorsicht geboten, da die Nutzung des Geräts zum Tod oder schwersten Verletzungen führen kann. Bsp.) Kerntechnik und Steuerung von Kernreaktionen/automatisierte Steuerung von Flugzeugen/Leitung der Luftraumüberwachung/Steuerung von Schwertransportsystemen/Steuerung von Waffensystemen bzw. Raketenabschusssystemen usw. VQT4E49 Einschränkungen beim Verwendungszweck

Die Wortmarke Bluetooth® und das Bluetooth®-Logo sind Eigentum der Bluetooth SIG, Inc. und werden von der Panasonic Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer. (Für europäische Länder)

Konformitätserklärung “Panasonic Corporation” bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht. Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserem KE-Server herunterladen: http://www.doc.panasonic.de Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Dieses Produkt ist für den Einsatz in den folgenden Ländern vorgesehen: GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, MT, CY, IE, LU, NO, CH, IS VQT4E49 Das Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung. Deutsch Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Für Geschäftskunden in der Europäischen Union Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit. VQT4E49 Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.
