Produkttype	8-port Gigabit PoE-switch
Model	DGS-1008P
Mærke	D-Link
Porte	8 x 10/100/1000 Mbps Gigabit Ethernet
PoE-support	8 PoE-porte (802.3af/at), op til 30W pr. port
Samlet PoE-budget	120W
Switchkapacitet	16 Gbps
Videresendelseshastighed	11,9 Mpps (148.800 pps pr. port)
MAC-adressetabel	8K indgange
Mål (B x D x H)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 in)
Vægt	1,2 kg (2,65 lbs)
Strømindgang	100-240 VAC, 50-60 Hz
Strømforbrug	140W (maks. med PoE)
Køling	Vifteløs (ingen støj)
Montering	Skrivebord eller vægmonterbar (kit medfølger)
LED-indikatorer	Strøm, Link/Aktivitet, PoE for hver port
Switchmetode	Store-and-Forward
Understøttede funktioner	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN-gennemgang, flowkontrol
Vedligeholdelse	Rengør med en blød, tør klud; undgå væsker
Sikkerhed	CE, FCC, RoHS-kompatibel; anvend i ventileret område
Reservedele / Reparation	Strømadapter (hvis ekstern), ingen brugerserviceredelige dele; kontakt D-Links support
Garanti	3 års begrænset garanti

Ofte stillede spørgsmål - DGS-1008P D-LINK

Hvad er det samlede PoE-strømbudget for D-Link DGS-1008P?

DGS-1008P har et samlet PoE-strømbudget på 120W, og understøtter op til 30W pr. port (IEEE 802.3af/at).

Kan jeg bruge DGS-1008P med ikke-PoE-enheder?

Ja, switchen fungerer fint med ikke-PoE-enheder. PoE leveres kun til enheder, der har brug for det, og switchen registrerer automatisk strømbehovet.

Hvordan opsætter jeg DGS-1008P første gang?

Tilslut blot strømadapteren, tilslut derefter dine enheder via Ethernet-kabler til en af de 8 porte. Der kræves ingen konfiguration; switchen fungerer plug-and-play. Valgfrit kan du tilslutte et uplink-kabel til din router.

Hvad betyder LED-indikatorerne på DGS-1008P?

Strøm-LED'en er konstant grøn, når den er tændt. Hver port har to LED'er: den venstre angiver Link/Aktivitet (grøn for link, blinker for aktivitet), og den højre angiver PoE (konstant grøn, når der leveres strøm).

Kan DGS-1008P monteres i et rack?

DGS-1008P er designet til brug på skrivebord eller vægmontering. Den inkluderer et vægmonteringssæt, men understøtter ikke rackmontering på grund af dens kompakte størrelse.

Understøtter DGS-1008P VLAN eller QoS?

Ja, den understøtter 802.1p QoS til trafikprioritering og er kompatibel med 802.1q VLAN tag-gennemgang, men den administrerer ikke VLAN'er selv.

Hvad er det maksimale strømforbrug for switchen?

Det maksimale strømforbrug er 140W, hvilket inkluderer 120W PoE-budget og switchens egen interne kredsløb.

Er DGS-1008P vifteløs?

Ja, den er helt vifteløs, hvilket gør den lydløs og velegnet til stille miljøer som kontorer eller soveværelser.

Kan jeg kaskade flere DGS-1008P-switche?

Ja, du kan kaskade dem ved at forbinde en port på den ene switch til en port på en anden med et Ethernet-kabel. Der kræves ingen crossover-kabel (Auto-MDI/MDIX).

Hvordan fejlfinder jeg, hvis en PoE-enhed ikke tænder?

Sørg først for, at enheden er PoE-kompatibel, og at det samlede strømbudget ikke overskrides. Kontroller PoE-LED'en på porten, prøv et andet kabel, og kontrollér, at switchen er tændt. Hvis problemerne fortsætter, kontakt D-Link support.

BRUGSANVISNING DGS-1008P D-LINK

Hvis én eller flere dele mangler i æsken, skal du kontakte forhandleren.

Advarsel: Anvendelse af en spændingsadapter med en anden mærkespænding vil beskadige enheden og bryde produktgarantien.

For at se den fulde produktmanual henvises til hjemmesiden ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INTRODUKTION

D-Link DGS-1008P er en gigabit, ikke-konfigurérbar PoE-switch, der kan strømforsyne enheder over ethernet (PoE), såsom netværkskameraer. DGS-1008P har 8 porte, der fungerer ved 10/100/1000 Mb/s med 4 PoE-porte (port 1 til 4), og som er ideelle til hjemme- og mindre kontorbrug med begrænsede budgetter.

PRODUKT INDSTILLING

Følg venligst de enkelte trin herunder for at opsætte switchen:

1. Installér DGS-1008P på et køligt og tørt sted. Der henvises til "Tekniske specifikationer" for acceptable driftstemperaturer og fugtighedsgrænser.
2. Installér switchen på et sted uden stærke elektromagnetiske felter, vibration, støv og direkte sollys.
3. Sørg for mindst 10 cm plads på både venstre og højre side af switchen til ventilation.
4. Kontrollér strømstikket visuelt for at sikre, at det er korrekt tilsluttet spændingsadapteren.

Der må ikke anbringes andre enheder oven på switchen.

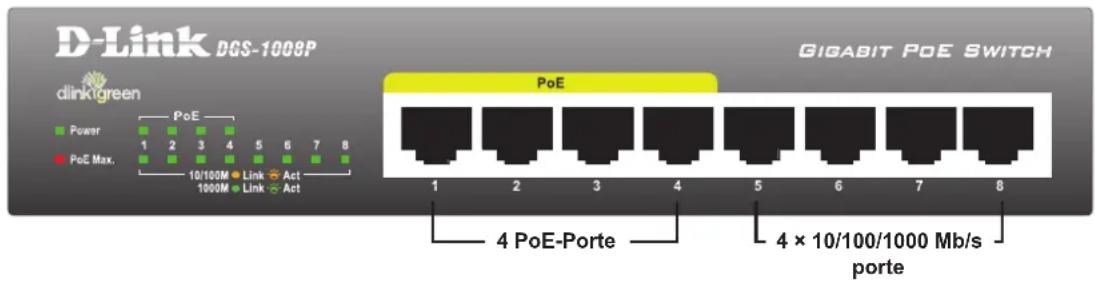

FORBIND DGS-1008P TIL NETVAERKET

D-Link DGS-1008P dlinkgreen PoE Power 1 2 3 4 5 6 7 8 PoE Max. 10/100M Link Act 1000M Link Act PoE 1 2 3 4 5 6 7 8 4 PoE-Porte 4 × 10/100/1000 Mb/s porte GIGABIT POE SWITCH

A. STR∅M

Stik AC-strømledningen i en stikkontakt, derefter stikkes den anden ende af DC-strømstikket i DGS-1008P's strømindgang. Strøm-LED lyser som tegn på, at enheden er strømforsynet korrekt.

B. PoE-PORTE (PORTE 1 - 4)

PoE-portene kan levere op til 15,4 W, et samlet PoE-forbrug på 52 W, hvilket tillader brugere at forbinde en IEEE 802.3af-kompatibel enhed til DGS-1008P.

C. GIGABIT-PORTE (PORTE 1 - 8)

Disse porte leverer netværkshastigheder på enten 10 Mb/s, 100 Mb/s eller 1000 Mb/s og kan drive overførsler i halv og fuld duplex. Disse porte understøtter også automatisk MDI/MDIX-krydsning, hvilket eliminerer behovet for krydskabler eller uplink-porte. Hver port kan forbindes direkte til en server, hub, router eller switch ved brug af almindelige ikke-krydsede, parsnoede ethernet-kabler.

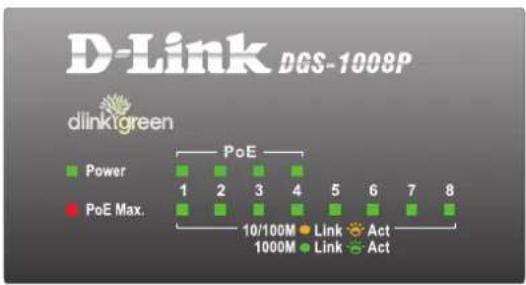

LED-kontrollamperne giver mulighed for at overvåge, diagnosticere og fejlfinde ethvert muligt problem i switchen, kabelforbindelserne og tilsluttede enheder.

LED Farve Status Beskrivelse
Strømforsyning	Grøn Konstant lys Tændt
			Afbrudt Slukket
Forbindelse/funktion/hastighed	Grøn Konstant lys Korrekt forbindelse til en 1000 Mb/s ethernet-enhed.
				Blink Porten modtager eller transmitterer data.
	Gul Konstant lys Korrekt forbindelse til en 10/100 Mb/s ethernet-enhed.
				Blink Porten modtager eller transmitterer data.
	Afbrudt Lys slukket Ingen forbindelse
PoE(port 1 til 4)	Grøn Konstant lys Porten er korrekt forbundet til en PoE-enhed og strømforsyner enheden korrekt.
				Afbrudt Ingen forbindelse til en PoE-enhed
	Rød Konstant lys PoE-porten virker ikke, måske fordi:1. Det totale PoE-effektbehov overstiger mærkeeffekten2. For stor strømstyrke: Overstiger den strømforsynede enheds mærkestrøm.3. Kortslutning: En intern kortslutning er sket i en strømforsynet enhed.
PoE Max.	Rød Konstant lys PoE-enhedens udgangseffekt er større end 45 W. Derfor kan ingen yderligere enheder tændes.
	Afbrudt Lys slukket Effektforbruget er mindre end mærkeeffekten på 45 W.

FEJLFINDING

INDSTILLINGS-OG KONFIGURATIONSPROBLEMER

• Kontrollér, at spændingsadapteren er korrekt tilsluttet til stikkontakten og til enhedens bagside.
• Sørg for, at ON/OFF-kontakten er i positionen "ON".

2. HVAD G∅R JEG, HVIS EN TILSLUTTET ENHED IKKE DETEKTERES?

- Kontrollér, at port-LED'en lyser eller blinker. Hvis ikke, prøv et andet LAN-kabel.

3. HVAD G∅R JEG, HVIS EN POE-ENHED IKKE STR∅MFORSYNES VIA DGS-1008P?

- Sørg for, at PoE-enheden er tilsluttet en af de fire PoE-aktiverede porte (1 til 4), og at de tilsluttede PoE-enheder ikke overstiger den maksimale effekt på 52 W.

TEKNISK SUPPORT

D-Link teknisk support på Internettet: http://www.dlink.dk

D-Link teknisk support over telefonen: Tlf.: 901 388 99

Normale åbningstider: Hverdage kl. 08:00 – 20:00

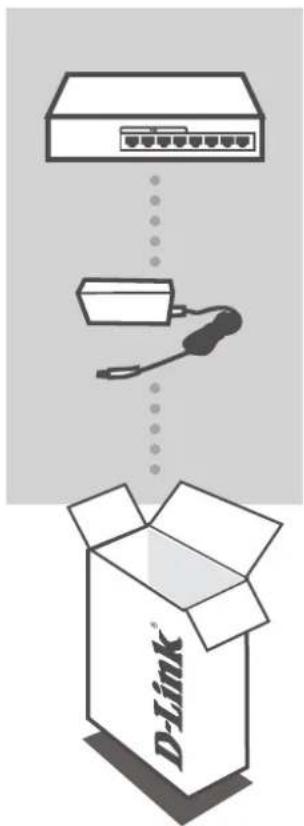

PAKKAUKSEN SISÄLLYS

SISÄLTÖ

D-Link® D-Link®

8-PORTTINEN GIGABITIN ETHERNET PoE-VAIHDE DGS-1008P

VIRTASOVITIN 48 V DC 1,25 A
