BRUGSANVISNING EAP320 TP-LINK

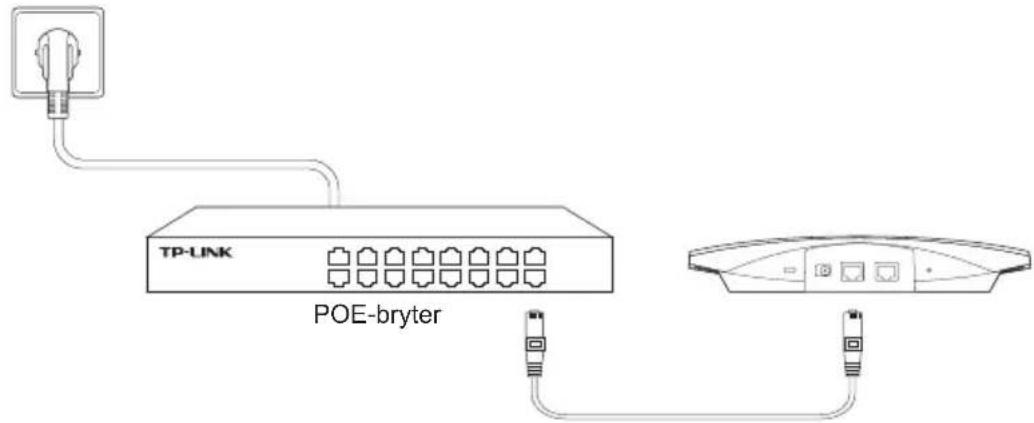

Koble til Ethernet-kabelen fra PoE-svitsjen til ETHERNET-porten.

Bemærk: Billedet kan afvige fra det faktiske produkt.

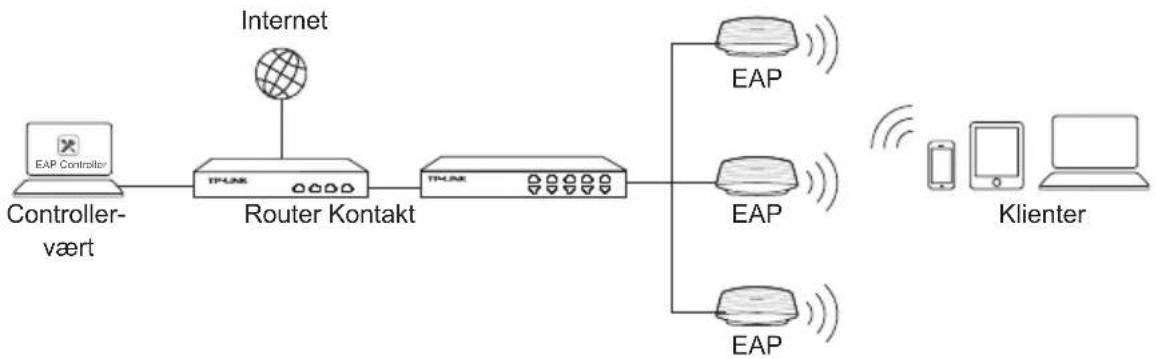

Netværkstopologi

En typisk netværkstopologi for EAP er vist nedenfor.

En DHCP-server (typisk en router) kræves for at tildele IP-adresser til EAP'er og klienter i deres lokale netværk. En computer, der kører EAP-controller-software, der kan være i det samme eller et andet undernet som EAP'erne, bruges til at styre EAP'erne centralt.

Du kan hente EAP-softwaren fra vores hjemmeside http://www.tp-link.com.

■ Mulighed 1: Montering på loftskinne

Følg nedenstående trin for at installere EAP'en med det medfølgende tilbehør:

1 Placer T-skinneklemmen og skub den flytbare del mod foden af skinnen.

2 Brug en M3×6 fladhovedet skrue til at fastgøre T-skinneklemmen på loftskinnen.

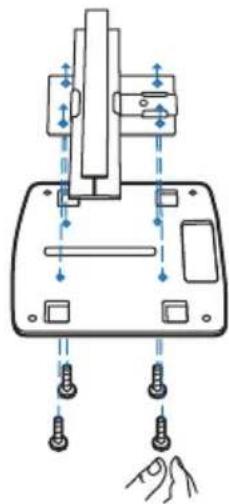

3 Fastgør monteringsbeslaget på T-skinneklemmen med 4 stk. M3x6 fladhovedede skruer.

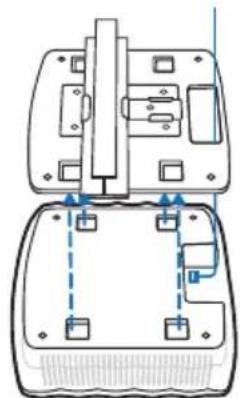

4 Før Ethernet-kablet igennem fastgørelseshullet på monteringsbeslaget. Tilslut kablet til Ethernet-porten og fastgør EAP'en til beslaget.

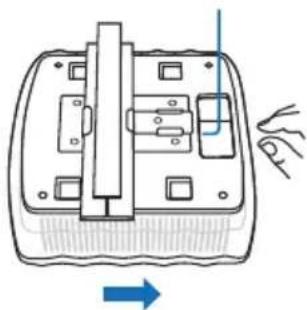

5 Skub EAP'en i retning af pilene, indtil det läses på plads, som vist til venstre. Juster derefter kablet for at gemme den synlige del bag EAP'en.

Spændeskiver (Antal 4)

M3×30 fladhovedede skruer (Antal 4)

2 Placer monteringsbeslaget i midten af loftspladen. Markér de fire positioner af skruehullerne og et hul som Ethernetkablet kan føres igennem. Bor fire 4 mm huller til skruerne og et 10mm hul til Ethernetkablet.

X4

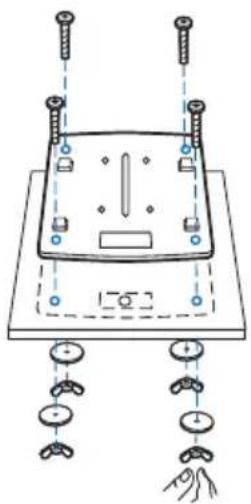

3 Fastgør monteringsbeslaget til loftspladen med 4 stk. M3x30 fladhovedede skruer, spændeskiver og vingemøtrikker.

4 Før Ethernetkablet gennem hullet. Sæt derefter loftplade tilbage på plads.

5 Tilslut Ethernetkablet til ETHERNET-porten og skub EAP'en i retning af pilene, indtil den låses på plads, som vist til venstre. Juster derefter kablet for at gemme den synlige del bag EAP'en.

■ Mulighed 3: Montering på væg

Følg nedenstående trin for at installere EAP'en med det medfølgende tilbehør:

Bemærk: Vi anbefaler at du ikke installerer EAP'en med Ethernetporten pegende opad.

M3×28 Plast murankre (Antal 4)

M3×20 Selvskærende skruer (Antal 4)

1 Hvis dit Ethernet-kablet føres gennem væggen, kan du placere monteringsbeslaget således at kablet kommer gennem monteringshul. Markér de fire positioner af skruehullerne og bor derefter fire 6mm huller.

X4

2 Indsæt plastik murankre i 6mm hullerne.

3 Fastgør monteringsbeslaget til væggen ved at indsætte selvskærende skruer i ankrene. Sørg for at skuldrene af monteringsbeslaget er på ydersiden.

4 Tilslut Ethernetkablet til Ethernet-porten på EAP'en og fastgør EAP'en til monteringsbeslaget.

5 Skub EAP'en langs retningen af pilene, indtil den låser på plads, og juster kablet for at skjule den synlige del bag EAP'en.

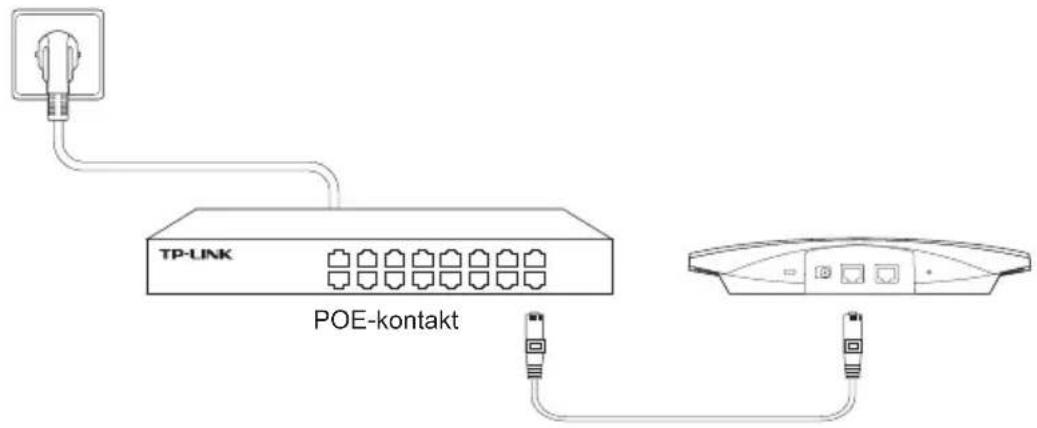

Tilslut Ethernetkablet fra PoE-kontakten til ETHERNET-porten.

TP-LINK POE-kontakt

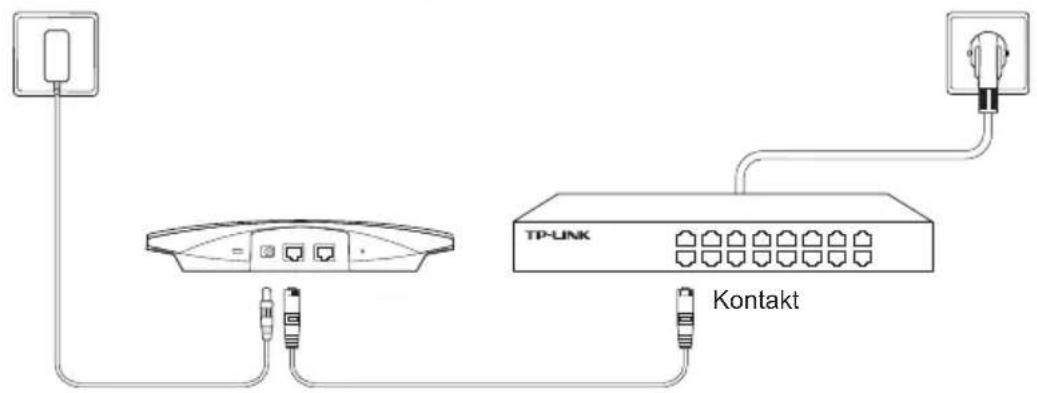

■ Via strømadapteren

Tilslut derefter den ene ende af den medfølgende strømadapter til STR∅M-stikket og den anden ende til en almindelig stikkontakt.

TP-LINK Kontakt

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er

behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
