BRUGSANVISNING PEWH 2800 A1 PARKSIDE

Oversættelse af den originale brugsanvisning

GB MT

Garden Shredder

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse.... 191

Sikkerhedsanvisninger.... 192

Sikkerhedsanvisningernes betydning.... 192

Billedtegn og symboler.... 192

Generelle sikkerhedsanvisninger...... 193

Restrisici.... 199

Betjeningselementer....199

Overbelastningsafbryder....199

Drejeretningskontakt....199

LED-statusvisning....199

Sikkerhedsafbryder....200

Montering af understel og hjul.... 200

Isætning af opsamlingsbeholder......200

Drift....200

Arbejdsanvisninger.... 200

Tænd og sluk.... 200

Overbelastningsafbryder....201

Genstartlås....201

Tømning af opsamlingsbeholder......201

Fjernelse af blokeringer....202

Justering af trykpladen.... 202

Skærevalsen og trykpladen skiftes.....202

Opbevaring.... 203

Fejlsøgning.... 203

Bortskaffelse/miljøbeskyttelse...... 204

Service.... 204

Garanti....204

Reparationsservice.... 205

Oversættelse af den originale EU-overensstemmelseserklæringen.....207

Eksploderet tegning....211

Indledning

Tillykke med købet af din nye kompostkværn (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

- Hakning af haveaffald, buske og krat med grentykkelser ≤ 42 mm

- Til at kværne fibrøst eller træagtigt haveaffald

Apparatet er ikke egnet til at kværne hus- holdnings-, bed- eller blomsteraffald.

Kompostkværnen må ikke fyldes med sten, glas, metal, knogler, kunststof eller materialeaffald.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• 2× Muffe

• 2× Underlagsskive
  • 2× Indvendig sekskantskrue

• Kombi-Værktøjsnøgle

• Nedskubber
• Opsamlingsbeholder
• brugsanvisning

Oversigt

Billeder af produktet finder du på den forreste og bageste udfoldningsside.

Fig. A

1 Påfyldningstragt
2 Overbelastningsafbryder
3 Drejeretningskontakt
4 LED-statusvisning
5 Tænd-kontakt
6 Sluk-kontakt
7 Sikkerhedsafbryder
8 Opsamlingsbeholder
9 Kabel-Trækaflastning
10 Nettilslutningsledning
11 Håndtag
12 Afdækning (Gear)
13 Håndtagsskrue
14 Understel
15 Kombi-Værktøjsnøgle
16 Nedskubber

Fig. B

17 Hjulafdækning (2×)
18 Indvendig sekskantskrue (2×)
19 Underlagsskive (2×)
20 Hjul (2×)
21 Muffe (2×)
22 Aksel
23 Boring

Fig. D

24 Indvendig sekskantskrue (4×)
25 Trykplade
26 Skærevalse
27 Drivaksel
28 Pasfeder

Funktionsbeskrivelse

Kompostkværnen har en højtydende elmotor med overbelastningsbeskyttelse og genstartslås. Et valsesystem, som automatisk trækker materialet ind, fungerer som skæresystem.

I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

El-kværn ...... PEWH 2800 A1

Mærkespænding U ..... 220–240 V \~, 50 Hz

Nominelt effektoptag P ...... 2800 W (P40)*

Antal Tænder Skærevalse ....8

Vægt ≈ 20,5 kg

Lydtrykniveau ( L_pA ) ..... 83,2 dB; K_pA=3 dB

Lydeffektniveau (LWA)

- målt 93,5 dB; K_WA=2,56 dB

-garanteret 98 dB

Støjværdierne er konstateret iht. støjmålemetoden EN 50434:2014.

Støjværdierne er målt iht. standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

* Konstant drift med udsætningsbelastning:
40 sek. Belastning
60 sek. Tomgang

** Den maksimale grentykkelse, der kan hakkes, afhænger af træsorten og materiales beskaffenhed.

Ved hårde træsorter, som eg eller bøg, er den maksimale grentykkelse, der kan hakkes, lavere end ved bløde træsorter, som fyr eller gran.

Ved tört eller knudret træ reduceres hakkestyrken ligeledes.

Sikkerhedsanvisninger

OBS! Ved brug af elværktøj skal følgen-de grundlæggen-de sikkerhedsfor-anstaltninger over-holdes til beskyt-telse mod elektrisk stød, fare for tilska-dekomst og brandfare.

Sikkerhedsanvisningernes betydning

▲ FARE! Hvis du ikke overholder denne sikker-hedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

▲ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikker-hedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMAERK! Hvis du ikke overholder denne sikker-

hedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

OBS!

Læs betjeningsvejledningen omhyggeligt igennem. Gør dig for- trolig med betjenings- delene og korrekt brug af apparatet.

∅jenbeskyttelse og høreværn skal bruges

Fare for kvæstelser! Sluk for maskinen, træk stikket ud, og vent til kniven står stil- le.

Roterende knive

Fare for kvæstelser på grund af roterende værktøj! Hold hænderne på afstand.

Fare for kvæstelser pga. udslyngede dele!

Hold afstand til påfyldningstragten og ud-kastningsområdet. Hold omkringstående personer væk fra apparatet

Det er forbudt at an- vende apparatet i regnvejr eller fugtige omgivelser.

Rør ikke ved nogen bevægelige, farlige dele, før apparatet er adskilt fra strømtilslutningen, og de bevægelige, farlige dele står helt stille.

Må ikke bruges som trin!

Drejeretningskontakt

Påfyldningstragt

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Drejeretningen Skære- valse

Garanteret lydeffektniveau L_WA i db.

Sikkerhedsafbryder ON / OFF

Justering af tryk-pladen

OBS!Ved indstilling/justering af trykpladen kan der opstå metalspåner! Restmateriale med metalspåner er farligt affald og må IKKE komposteres. Metalspåner/farligt affald skal bortskaffes korrekt.

Billedsymboler i betjeningsvejledningen

OBS!

Generelle sikkerhedsanvisninger

Generelle bemærkninger

- Læs betjeningsvejledningen omhyggeligt igennem. Gør dig for-trolig med betjenings-delene og korrekt brug af apparatet.

- Hvis der opstår en ulykke eller en fejl under drift, skal apparatet slukkes øjeblikkeligt, og stikket skal trækkes ud. Personskader skal behandles korrekt, eller der skal søges lægehjælp. Vedrørende mulige årsa-ger til fejl: Fejlsøgning, s. 203, eller kontakt vores service-center.

- Apparatet må ikke anvendes af børn, personer med begrænsede fysiske, sensoriske eller mentale evner, eller af personer med utilstrækkelig erfaring og viden, eller af personer, som ikke er fortrolige med anvisningerne til apparatet. Lokale forskrifter fastsætter muligvis en minimumsalder for brugeren.

- Hvis dette produkts tilslutningsledning beskadi-ges, skal den udskiftes af producenten eller dennes repræsentant, for at undgå sikkerhedsrisici. Kon-takt vores servicecenter.

• Rengøring og brugervedligeholdelse må ikke udføres af børn.
• Apparatet må ikke anvendes i højder over 2000 m.
• Vær opmærksom på, at brugeren selv er ansvarlig for ulykker eller farer over for andre personer eller deres ejendele.
  • Overhold reglerne for støjbeskyttelse og lokale forskrifter.

Forberedelse

• Bær høreværn og sikkerhedsbriller. Bær dem hele tiden, når apparatet er i drift. Der er fare for høreskader og øjenskader.
• Bær altid fast fodtøj og lange bukser, når appa-ratet er i brug. Gå aldrig barfodet og brug altid lukkede sko, når du bru-ger apparatet. Undgå at bære løstsiddende tøj el-ler tøj med nedhængen-de snore eller slips. De kan sætte sig fast i på-fyldningstragten og med-føre alvorlige kvæstelser.
• Brug aldrig maskinen, mens personer – især børn eller dyr – opholder sig i nærheden.

- Apparatet må kun bruges udendørs (dvs. ikke op ad en væg eller en anden genstand) og på et fast og plant underlag.

- Apparatet må ikke bruges på en flisebelagt overflade eller et område med grus, hvor det udkastede materiale kan forårsage kvæstelser.

- Før brug skal du altid kontrollere apparatet visuelt og se efter, om skæreværktøjet, skruerne til skæreværktøjet og andre fastgørelsesmaterialer er fastgjort sikkert, at kabinettet er ubeskadiget, og at beskyttelsesanordninger og -skærme er på plads. Beskadigede eller slidte dele skal udskiftes som sæt for at opretholde balancen. Beskadigede eller ulæselige klistermærker skal udskiftes.

- Tilslutnings- og forlængerledningen skal før brug altid kontrolleres for tegn på beskadigelse og ældning. Hvis ledningen beskadiges under brug, skal den øjeblikkeligt adskilles fra forsyningsnet-

tet. R∅R IKKE VED LEDNINGEN, F∅R DEN ER ADSKILT FRA NETTET. Maskinen må ikke bruges, hvis ledningen er be-skadiget eller slidt.

Drift

• Vær opmærksom, koncentrer dig om arbejdet, og brug altid din sunde fornuft, når du arbejder med apparatet. Brug ikke apparatet, hvis du er træt eller påvirket af rusmidler, alkohol eller medicin.
• Kontrollér, at påfyldningstragten er tom, inden apparatet tændes.
• Hold hovedet og kroppen på afstand af påfyldningsåbningen.
• Sørg for, at hænder, andre legemsdele eller beklædningsdele ikke befinder sig i påfyldningstragten, i udtømningsåbningen eller i nærheden af bevægelige dele.
• Vær opmærksom på ikke at miste balancen, og stå sikkert. Undgå unaturlige kropsstillinger. Læn dig ikke frem. Under materialetilførslen må du aldrig befinde dig på et høje-

re niveau end apparatets grundflade.

- Sørg altid for at stå stabilt på skrænter.

• Gå med apparatet i skridttempo.

- Ophold dig altid uden for udkastningsområdet, när apparatet er i brug.

- Anvend ikke apparatet i dårligt vejr, særligt ikke ved risiko for lynnedslag.

- Arbejd kun ved dagslys eller ved god kunstig be- lysning.

- Sørg for, at materialet, der lægges ind i påfyldningstragten, aldrig indeholder metal, sten, flasker, dåser eller andre fremmedlegemer.

- Sørg for, at der ikke ophobes forarbejdet materiale i udkastningsområdet; dette kan forhindre korrekt udkastning og medføre, at der transporteres materiale tilbage gennem påfyldningsåbningen.

toren er fri for affald og andet ophobet materia-le, så motoren beskyttes mod skader eller eventuel brand.

- Brug ikke apparatet med beskadigede eller fejlbehæftede beskyttelsesa-nordninger eller beskyt-telsesskærme, eller hvis sikkerhedsanordningerne, f.eks. opsamlingsposen, mangler.

- Apparatet må ikke bruges med beskadiget eller slidt ledning. Pas på ikke at tilslutte en beskadiget ledning til strømforsyningen eller at røre ved en beskadiget ledning, før den er blevet afbrudt fra strømforsyningen, da beskadigede ledninger kan medføre kontakt med strømførende dele.

- Hold forlængerledningen på afstand af bevægelige, farlige dele for at undgå beskadigelse af ledningen, som kan føre til berøring af de aktive de-le.

- Hold ventilationsåbningerne fri for affald og andet ophobet materiale for

at beskytte motoren mod skader eller brand.

• Overbelast ikke apparatet. Arbejd kun inden for det angivne effektområde. Vær opmærksom på den angivne, maksimale grentykkelse. Brug ikke apparatet til formål, det ikke er beregnet til.

- Sluk først for apparatet, när påfyldningstragten er helt tom, da apparatet ellers kan stoppes til og evt. ikke kan starte igen efterfølgende.

- Brug ikke apparatet, hvis den ikke kan tændes og slukkes ved hjælp af kontakten. Beskadigede kontakter skal udskiftes af vores servicecenter.

- Brug kun godkendte forlængerledninger af typen H07RN-F, som er maksimalt 75 m lange, og som er beregnet til anvendelse udendørs. Forlængerkablets enkelttråds-tværsnit skal mindst være 2x 1,5 mm². En kabeltromle skal altid rulles helt af inden brug. Kontrollér forlængerledningen for skader.

- Apparatet må ikke vip-pes, när motoren kører.

- Transporter aldrig appa- ratet, mens motoren kø- rer.

- Anvend ikke tilslutningsledningen til at trække stikket ud af stikkontakten eller til at trække aparatet. Beskyt tilslutningsledningen mod varme, olie og skarpe kanter.

- Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille

- når du forlader apparatet, - hvis tilslutnings- eller forlængerledningen er beskadiget eller sammenfiltret,

- før du kontrollerer ap- paratet, rengør det eller udfører arbejde på det.

- Hvis der kommer fremmedlegemer ind i skæreværktøjet, eller hvis apparatet laver mærkelige lyde eller vibrerer meget, skal du straks slukke for strømforsyningen og la-

de apparatet køre, til det er standset helt. Afbryd apparatet fra strømforsyningen, og udfør følgen-de trin, før du genstarter apparatet og bruger det igen:

• undersøg for skader,
• udskift beskadigede dele,
• kontrollér for løse dele, spænd dem ved behov.

• Lad motoren køle ned, før du stiller apparatet fra dig i længere tid.
• Udskift slidte eller be- skadigede dele af sikker- hedsmæssige årsager. Anvend udelukkende ori- ginale reservedele og til- behør. Brugen af dele fra andre leverandører med- fører øjeblikkeligt tab af garantien.

• Sluk for motoren, adskil apparatet fra strømforsyningen og lad apparatet køle ned, hvis det standses for rengøring, indstilling, opbevaring eller udskiftning af en tilbehørsdel.

• Håndter apparatet forsigtigt, og hold det rent.

• Opbevar apparatet utilgængeligt for børn.
• Vær opmærksom på ved vedligeholdelse af kværnen, at den stadig kan bevæge sig, selvom energitilførslen er afbrudt med sikkerhedsanordningens låsefunktion.
• Prøv aldrig at omgå sikkerhedsanordningens låsefunktion.
• Forsøg ikke selv at re- parere apparatet, med- mindre du er uddan- net til det. Alle former for arbejde, der ikke er angivet i denne betje- ningsvejledning, må kun udføres af vores servi- ce-center. Mange ulyk- ker skyldes dårligt vedli- geholdte apparater.
• Advarsel! Fare for kvæstelser på grund af bevægelige, farlige dele!
• Rør ikke ved nogen bevægelige, farlige dele, før apparatet er adskilt fra strømtilslutningen, og de bevægelige, farlige dele står helt stille.

- Hvis dette apparats tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvalificeret person for at undgå fare. Kontakt vores servicecenter.

Yderligere sikkerhedsan- visning til apparater med opsamlingsbeholder

- Sluk for apparatet, inden opsamlingsbeholderen sættes på eller tages af.

Restrisici

Selvom dette apparat be- tjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Høreskader, hvis der ikke bæres egnet høreværn.
• Personskader og materielle skader som følge af løse dele af det kørende elværktøj, som pga. pludselige skader, slitage eller forkert isætning uventet slynges ud af elværktøjet.

- Kvæstelser på grund af bevægelige dele eller varme overflader.

▲ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Fel- tet kan i visse situationer påvirke aktive eller passi- ve medicinske implantater. For at reducere faren for al- vorlige eller livsfarlige kvæ- stelser anbefaler vi, at per- soner med medicinske im- plantater konsulterer deres læge, før de anvender pro- duktet.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

Overbelastningsafbryder

Overbelastningsafbryderen (2) slukker apparatet automatisk ved overbelastning.

Drejeretningskontakt

Drejeretningskontakten (3) kan indstilles til følgende position:

• Indtræk –: Apparatet kører kontinuerligt, matereialet trækkes ind
• Stop O : Apparatet stopper
• Baglæns = : Apparatet kører baglæns, fastklemt materiale frigives

LED-statusvisning

LED-statusvisningen (4) lyser, så snart apparatet tilsluttes til strømforsyningen.

Tænd-/sluk-kontakt

• Tænd-kontakt (5) I tryk: Apparatet starter
- Sluk-kontakt (6) O tryk: Apparatet stopper

Sikkerhedsafbryder

Sikkerhedsafbryder (7) i position

• ON : Opsamlingsbeholder låst
• OFF : Opsamlingsbeholder løsnet

Håndtagsskrue

Med håndtagsskruen (13) kan trykpladen in- de i apparatet juseres.

Montering

Montering af understel og hjul Nødvendige værktøjer og hjælpemidler

• Understel (14)
• Aksel (22)
• 2× Hjulafdækning (17)
• 2× Hjul (20)
  • Monteringsmateriale Hjul:

• 2× Indvendig sekskantskrue (18)
- 2× Underlagsskive (19)
- 2× Muffe (21)

• Kombi-Værktøjsnøgle (15)
- Skruetrækker (ikke inkluderet i leveringen)

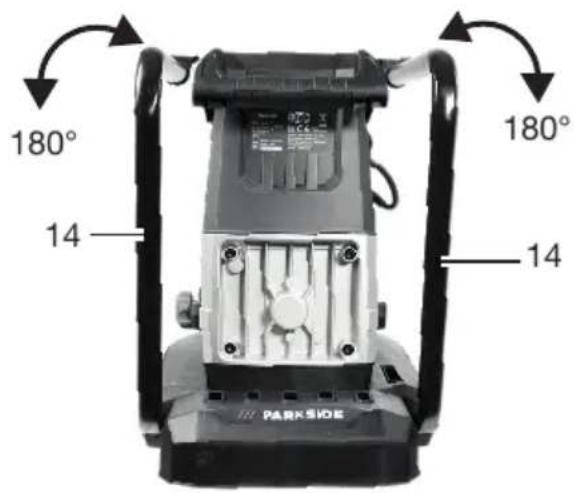

Fremgangsmåde (Fig. B)

1. Sæt kværnen på påfyldningstragten (1).
2. Vend understellet (14) opad.
3. Skub akslen (22) gennem understellets rør.
4. Skub en hætte (21) på akslen fra hver side.
5. Sæt hjulene (20) uden hjulafdækning på hætterne til højre og venstre.
6. Fastgør akslen ved hjælp af en skruetrækker. Før skruetrækkeren gennem borehullet (23) i akslen.
7. Fastgør hvert hjul med en undelagsskive (19) og skrue (18) til akslen.
8. Sæt hjulafdækningerne (17) på hjulene.

Isætning af opsamlingsbeholder

Betingelser

- Påfyldningstragten skal være tom.

Fremgangsmåde (Fig. C)

1. Stil sikkerhedsafbryderen (7) ved opsamlingsbeholderen (8) på den nederste position OFF.
2. Skub opsamlingsbeholderen langs føringskinnerne ind i understellet. Opsamlingsbeholderen kan kun isættes fra en retning.
3. Tryk på sikkerhedsafbryderen for at låse den øerste position ON.

BEMAERK! Af sikkerhedsmæssige årsager fungerer apparatet ikke uden korrekt positioneret opsamlingsbeholder.

Drift

Arbejdsanvisninger

ADVARSEL! Fare for kvæstelser! Lange grene kan slå tilbage under indtrækningen. Hold den nødvendige afstand til maskinen.

- ∅jenbeskyttelse og høreværn skal bruges

- Hæld materiale i påfyldningstragten. Hold fast i grenene, når de trækkes ind i maskinen, indtil de trækkes automatisk ind.

- Vær opmærksom på kværnens hastighed og undgå, at maskinen overbelastes.

- For at undgå blokeringer kan du skifte mellem at kværne visnet, flere dage gammelt haveaffald og tynde kviste med grene.

- Undlad at kværne blødt, fugtigt materiale som f.eks. køkkenaffald. Det skal komposteres direkte.

- Lad maskinen kværne det påfyldte materiale helt, før du fylder mere materiale i.

- Brug aldrig dine hænder for at skubbe mere materiale ned. Brug udelukkende nedskubberen (16) eller andet materiale til dette formål.

- Opbevar nogle tørre grene til sidst for at bruge dem som hjælp til rengøring af ma- skinen.

- Sluk først for maskinen, när alt materialet er kört igennem kværnen. Ellers kan materialet blokere skæreværktøjet ved genstart.

Tænd og sluk

Nødvendige værktøjer og hjælpemidler

- Forlængerledning til udendørs brug

Henvisninger til strømforsyning

• Sørg for, at netspændingen og netfrekvensen stemmer overens med angivelserne på typeskiltet.
• Slut kun apparatet til en stikkontakt med fejlstrømsafbryder (RCD) med en dimensioneret fejlstrøm på højst 30 mA.
• Brug kun forlængerledninger, der er egnet til udendørs brug.

Tænd

1. Lav en løkke af enden af tilslutningsledningens, og fastgør den til trækaflastningen (9).
2. Tilslut apparatet til strømforsyningen.
3. LED-statusvisning (4) lyser.
4. Sæt drejeretningskontakten (3) på Indtræk -.
5. Tryk på tænd-knappen (5).
6. Apparatet kører kontinuerligt.

Sluk

▲ ADVARSEL! Fare for kvæstelser på grund af roterende knive! Knivene fortsætter med at køre, efter at apparatet er slukket. Vent til knivene står helt stille.

1. Tryk på sluk-knappen (6).
2. Sæt drejeretningskontakten (3) på Stop O.
3. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.
4. LED-statusvisning (4) slukkes.

Overbelastningsafbryder

Ved overbelastning f.eks. pga. for tykke grene, slukkes maskinen automatisk. Maskinen skal først køle ned, før den startes igen.

Genstartlås

Hvis strømforsyningen afbrydes under drift, starter apparatet ikke automatisk, efter at strømforsyningen er genoprettet.

Genstart

1. Sæt drejeretningskontakten (3) på Stop O.
2. Tryk på vverbelastningsafbryderen (2).
3. Tænd apparatet igen (seTænd og sluk, s. 200).

ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

BEMÆRK! Fare for beskadigelse! Rengøring, der ikke er udført korrekt, kan beskadige apparatet. Sprøjt aldrig vand på apparatet. Rengør ikke apparatet under rindende vand. Brug ingen aggressive rengørings- eller opløsningsmidler.

• Hold altid maskinen, hjulene og ventilationsåbningerne rene.
• Anvend en børste eller en klud, men ingen rengørings- eller opløsningsmidler til ren-gøringen.
• Før hver brug skal maskinen, især beskyttelsesanordningerne, kontrolleres for tydelige beskadigelser som löse, slidte eller beskadigede dele.
• Kontrollér at alle møtrikker, bolte og skruer sidder fast.
• Kontroller afdækninger og sikkerhedsanordninger for skader og korrekt position. Udskift dem om nødvendigt.

Tømning af opsamlingsbeholder

Bemærk

• Tøm opsamlingsbeholderen i god tid. Vær opmærksom på, at opsamlingsbeholderen fyldes uregelmæssigt under udtømningsåbningen.
• Fare for kvæstelser! Sluk for maskinen, træk stikket ud, og vent til kniven står stille.

Fremgangsmåde (Fig. C)

1. Sluk for apparatet (se Tænd og sluk, s. 200).
2. Stil sikkerhedsafbryderen (7) ved opsamlingsbeholderen (8) på den nederste position OFF.
3. Tag opsamlingsbeholderen af, og tøm den.
4. Kontrollér at området omkring sikkerhedsafbryderen er fri for træspåner, inden du sætter opsamlingsbeholderen på igen.
5. Skub opsamlingsbeholderen langs føringskinnen ind i understellet.
6. Tryk på sikkerhedsafbryderen for at låse den øerste position ON.

Fjernelse af blokeringer

1. Du kan ændre drejeretningen af skærevalsen (baglæns kørsel), for at fjerne fastklemt materiale.
2. Sluk for apparatet (se Tænd og sluk, s. 200).
3. Sæt drejeretningskontakten (3) på Baglæns =.
4. Tryk på tænd-knappen (5).
5. Skærevalsen kører baglæns, så længe drejeretningskontakten står på Baglæns =. Fastklemt materiale frigives.
6. Skift drejeretningen igen, for at fortsætte med at kværne (se Tænd og sluk, s. 200).

Justering af trykpladen

Bemærk

• F∅RSIGTIG! Trykpladen må kun efterjusteres ved løbende drift.

• Trykpladen er forudindstillet på fabrikken. Indkøringsprocessen af et nyt apparat kan gøre det nødvendigt, at justere trykpladen med kortere intervaller i starten.

• Det rigtige tidspunkt for justeringen af trykpladen erkender du ved, at det kværnede materiale kun er presset hårdt sammen og er forbundet med hinanden som kæder.

• DORSIGTIG! Ved indstilling/justering af trykpladen kan der opstå metalspåner! Restmateriale med metalspåner er farligt affald og må IKKE komposteres. Metalspåner/farligt affald skal bortskaffes korrekt.

Fremgangsmåde

1. Tøm opsamlingsbeholderen (8) og sæt kompostkværnen i drift.
2. Drej langsomt håndtagsskruen (13) med uret ⬇, indtil du kan høre skurende lyde og små metalspåner kastes ud af udtømningsåbningen. Ved en halv omdrejning af håndtagsskruen med uret sættes skærevalsen ca. 0,50 mm tættere på trykpladen.
3. Trykpladen er justeret, så snart du ikke længere hører en skurrende lyd.
4. BEMAERK! Undgå unødvendig slitage af trykpladen, og juster den kun så meget det er nødvendigt.
5. Tøm og rengør opsamlingsbeholderen straks efter justeringen af trykpladen. Metalspåner/farligt affald skal bortskaffes korrekt.

Skærevalsen og trykpladen skiftes

Betingelser

• Bær beskyttelseshandsker
Nødvendige værktøjer og hjælpemidler
• Kombi-Værktøjsnøgle (15)

Fremgangsmåde (Fig. D.1)

1. Sluk for apparatet og træk stikket ud af stikkontakten.
2. Drej håndtagsskruen (13) ca. 2 omdrejninger mod uret Ⓔ.
3. Løsn de fire skruer (24) med den medføl-gende værktøjsnøgle (15) og fjern drevaf-dækningen (12) fra apparatet.
4. Træk forsigtigt skærevalsen (26) af drivakslen (27).
5. BEMAERK! Derved kan pasfederen (28) løsne sig og falde af drivakslen. Drej drivakslen således, at noten vender opad og genindsæt pasfederen i noten (se Fig. D.2).

6. Tag trykpladen ud (25).

7. Fjern snavs fra drivakslen og smør den en smule.

8. Isæt en ny skærevalse i samme position på drivakslen. Kontrollér, at skærevalsen er positioneret korrekt (vær opmærksom på krumningen af tænderne).
9. Indsæt trykpladen igen.
10. Isæt drevafdækningen og stram skruen. BEMAERK! Apparatet har en sikkerhedsfunktion og starter ikke, hvis skruen forneden til højre ikke er spændt korrekt. Den skal spændes så meget, at du kan høre en klik-lyd.
11. Juster trykpladen, (se Justering af trykpladen, s. 202).

Opbevaring

• rent
  • tørt
• støvbeskyttet
• frostsikkert
• uden for børns rækkevidde
• Lad motoren køle af, før du stiller maskinen i et lukket rum.
• Opbevar ikke apparatet i plastikposer, da der kan opstå fugt og skimmel.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparatet starter ikke	Der er ingen strøm	Kontrollér stikkontakt, nettilslutningsledning, stik og sikring, og få dem repareret af en autoriseret elektriker ved behov.
	Opsamlingsbeholderen er ikke isat korrekt	Isætning af opsamlingsbeholder, s. 200
	Sikkerhedsafbryder ved opsamlingsbeholder ikke i indgreb
	Overbelastningsbeskyttelse aktiveret	Overbelastningsafbryder, s. 201Genstartlås, s. 201
	Motoren er defekt Kontakt vores servicecenter.
Haveaffald bliver ikke trukket ind	Materialet er for blødt	Skub mere materiale ned med nedskubberen (16) eller træ, eller ved at kværne tørre grene
	Skærevalsen kører baglæns	Ændring af drejeretning (seTænd og sluk, s. 200)
	Skærevalsen blokeret Fjernelse af	blokeringer, s. 202
	Hakket materiale i udtømningsskakten	Sluk apparatetNetzstecker ziehenVent til knivene står stilleFjern det hakkede materiale fra udtømningsskakten
Materialet hænger fast i hinanden som kæder	Trykpladen er ikke justeret korrekt	Justering af trykpladen, s. 202
Apparatet hakker ikke tilfredsstillende	Skærevalsen eller trykpladen er slidt	Skærevalsen og trykpladen kontrolleres, og skiftes ud ved behov (seSkærevalsen og trykpladen skiftes, s. 202)

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal af- leveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garante-res en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt indsamlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsdato af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat-tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse-bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-

bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Kniv) eller for beskadigelse af skrøbelige de-le.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 495946_2504) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 495946_2504 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på parkside-diy.com

IAN 495946_2504

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 205

Pos.nr. Betegnelse Best.nr.
8 Opsamlingsbeholder 91103602
13 Håndtagsskrue (+ Møtrik) 91103600
16 Nedskubber 91103595
17-20	Hjulsæt (2x):Hjulafdækning, Hjul, Underlagsskive, Indven-dig sekskantskrue	91103604
25 Trykplade 91103599
26 Skærevalse 91103598

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: El-kværn

Model: PEWH 2800 A1

Serienummer: 000001 - 030000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 60335-1:2012/A15:2021 • EN 50434:2014

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021 • EN ISO 3744:2010

EN IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende: Lydeffektniveau ( L_WA )

- målt: 93,5 dB;

- garanteret: 98 dB

Fulgte overensstemmelsesvurderingsproceduren i henhold til 2000/14/EC, bilag V.

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

B

180° 14 14 180° PARKSHOE
