BRUGSANVISNING PEHSL 710 A1 PARKSIDE

Hækkeklipper med langt skaft

oversættelse af den originale brugsanvisning

GB MT

Long-Reach Hedge Trimmer

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse.... 154

Sikkerhedsanvisninger.... 155

Sikkerhedsanvisningernes betydning.... 155

Billedtegn og symboler.... 155

Generelle advarsler for elværktøjer.....155

Sikkerhedsanvisninger til hækkeklipper.... 157

Restrisici.... 158

Forberedelse....159

Betjeningselementer.... 159

Vægholder....159

Montering og afmontering af rørskraft....159

Montering/afmontering af ekstrahåndtaget....160

Brug af bæresele....160

Sving sikkerhedsbjælken ud....160

Justering af håndtaget....160

Arbejde med apparatet.... 160

Skæreteknikker.... 161

Før ibrugtagning....161

Tænd og sluk.... 161

Henstilling af apparatet.... 162

Transport....162

Bortskaffelse/miljøbeskyttelse......163

Fejlsøgning.... 163

Oversættelse af den originale EU-overensstemmelseserklæringen.....166

Eksploderet tegning....171

Indledning

Tillykke med købet af din nye hæksaks med langt skaft (herefter apparatet eller elværktø-jet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Det kan ikke udelukkes, at der i nogle tilfælde befinder sig restmængder af smøremidler på eller i apparatet. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

- Klipning og trimning af hække, buske og stauder.

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.

Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Hækkeklipper med langt skaft
- Knivbeskyttelse
- Bærerem
- Ekstra håndtag
- Beskyttelsesbriller
- oversættelse af den originale brugsanvisning

Oversigt

Billeder af produktet finder du på den forreste og bageste udfoldningsside.

1 Sikkerhedsknivbjælke
2 Gearhus
3 Greb
4 Låsegreb
5 Håndtag til justering af knivbjælken
6 Forreste rørskraft
7 Sikring, Forreste rørskraft
8 Stjernegreb, Midterste rørskraft
9 Midterste rørskraft
10 Sikring, Midterste rørskraft
11 Stjernegreb, Rørskraft ved håndtaget
12 Rørskraft ved håndtaget
13 Ekstra håndtag
14 Oplåsning
15 Startspærre
16 Tænd-/sluk-kontakt
17 Håndtag
18 Nettislutningsledning
19 Trækaflastning
20 Bærerem
21 Ring
22 Knivbeskyttelse
23 Beskyttelsesbriller

(Fig. A)

24 Afdækningshætte

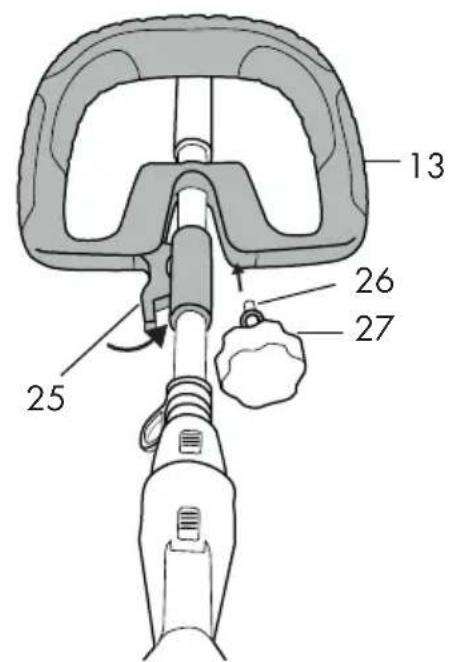

(Fig. B)

25 Låsemekanisme

26 Spændeskive

27 Stjernegreb, Ekstra håndtag

(Fig. E)

28 Isoleret gribeflade

29 Skrue

(Fig. F)

30 Nøglehulsboring

Funktionsbeskrivelse

Apparatet er udstyret med en elmotor. Som skæreanordning har redskabet en dobbeltsidet sikkerhedsknivbjælke. Ved klippeprocessen bevæger tænderne sig lineært frem og tilbage. Stødbeskyttelsen på sikkerhedsknivbjælkens spids forhindrer ubehagelige tilbageslag, hvis man støder mod vægge, hegn osv. For at beskytte brugeren kan apparatet kun aktiveres, når der trykkes på sikkerhedsafbryderen. I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Hækkeklipper med langt skaft

PEHSL 710 A1
Mærkespænding U .....230-240 V\~, 50 Hz
Nominelt effektoptag P ....710 W
Vægt med tilbehør ....≈4,9 kg
Tomgangsomdrejningstal n_0 ......1000 min ^-1
Beskyttelsesklasse ..... □ II (dobbelt isolering)
Beskyttelsesgrad IPX0
Skærelængde 410 mm
Grendiameter ....<15 mm
Lydtrykniveau ( L_pA ) ..... 90,5 dB; K_pA=3 dB
Lydeffektniveau (LWA)

- målt ......99,1 dB; K_WA=2,10 dB

-garanteret 101 dB

Vibration (ah)

- Håndtag 3,33 m/s ^2 ; K=1,5 m/s ^2

- Isoleret gribeflade .... 3,41 m/s ^2 ; K=1,5 m/s ^2

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

⚠ ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige

fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

Læs betjeningsvejledningen

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

OBS!

Bær høreværn

Bær øjenbeskyttelse

Brug hovedbeskyttelse

Brug fodbeskyttelsen

Bær beskyttelsesbeklædning

Langt hår må ikke bæres åbent. Anvend et hårnet.

Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

Hold omkringstående personer væk fra apparatet

Nedfaldende genstande, særligt ved klipning over hovedhøjde

Beskyttelsesklasse II (dobbelt isolering)

Der er fare for kvæstelser på grund af kørende knive

Træk straks stikket ud, hvis strømledningen er beskadiget, filtret eller skåret over.

Livsfare på grund af elektrisk stød! Hold som minimum en afstand på 10 m til højspændingsledninger.

Varm overflade

Garanteret lydeffektniveau L_WA i db.

Skærelængde

Skala til indstilling af håndtag 45°/90°

Billedsymboler i betjeningsvejledningen

OBS!

Generelle advarsler for elværktøjer

cifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne refererer til dit lysnettilsluttede (kabelforbundne) elværktøj eller batteridrevne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOMRÅDET

a) Hold arbejdsområdet rent og godt op- lyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der

anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. PERSONSIKKERHED

a) Vær opmærksom, overvej dine handlinger, og brug din sunde fornuft, når du betjener et elværktøj. Anvend ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medikamenter. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader.
b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.
c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.
d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.
e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over el-værktøjet i uventede situationer.
f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og op-samlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

4. BRUG OG PLEJE AF ELVÆRKT∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.

b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at elværktøjet starter ved et uheld.

d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

5. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende

anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

Sikkerhedsanvisninger til hækkeklipper

a. Hækkeklipperen må ikke bruges i dårligt vejr, især med risiko for lynnedslag. Derved reduceres faren for at blive ramt af et lynnedslag.

b. Hold alle strømledninger og kabler på afstand af klippeområdet. Strømledninger eller kabler kan være skjulte i hække eller buske og kan ved et uheld blive klippet over af knivene.

c. Bær høreværn. Et passende beskyttelsesudstyr reducerer risikoen for håretab.

d. Hold kun fast i de isolerede gribefla- der af hækkeklipperen, da kniven kan komme i kontakt med et skjult kabel eller sin egen ledning. Knive, der kom- mer i kontakt med en strømførende led- ning, kan gøre de udsatte metaldele på hækkeklipperen strømførende og give brugeren et elektrisk stød.

e. Hold alle dele af kroppen på afstand af kniven. Fjern ikke afklippet materiale, og hold ikke fast i materiale der skal klippes af, når knivene bevæger sig. Knivene bliver ved med at bevæge sig, når kontakten er blevet slukket. Et øjebliks uopmærksomhed under brugen af hækkeklipperen kan medføre alvorlige personskader.

f. Hvis fastklemt materiale fjernes eller hækkeklipperen vedligeholdes, skal alle kontakter være slukket og strømledningen være frakoblet. En utilsigtet aktivering af hækkeklipperen under fjernelse af fastklemt materiale eller under vedligeholdelse kan resultere i alvorlige personskader.

g. Bær hækkeklipperen i håndtaget, når kniven er standset, og vær opmærksom på, at der ikke trykkes på en kontakt. En korrekt transport af hækkeklipperen reducerer faren for utilsigtet tænding med deraf følgende personskade forårsaget af knivene.

h. Under transport eller opbevaring af hækkeklipperen skal knivbeskyttelsen altid bruges. En korrekt håndtering af hækkeklipperen reducerer faren for personskade forårsaget af knivene.

Sikkerhedsanvisninger til hækkeklipper med udvidet rækkevidde

a. Brug altid hovedværn, når du bruger hækkeklipperen med udvidet række-vidde. Faldende genstande kan forårsage alvorlige kvæstelser.
b. Brug altid begge hænder, når du bruger hækkeklipperen med udvidet rækkevidde. Hold fast i hækkeklipperen med udvidet rækkevidde med begge hænder for ikke at miste kontrollen.
c. For at reducere faren for elektrisk stød, må hækkeklipperen med udvidet rækkevidde aldrig bruges i nærheden af elledninger. Berøring af elledninger eller brugen tæt på elledninger kan forårsage alvorlige kvæstelser eller elektrisk stød med døden til følge.

Specielle sikkerhedsanvisninger til hækkeklippere

- Brug personlige værnemidler for din egen sikkerheds skyld:

• Bær øjenbeskyttelse
- Bær høreværn
• Bær beskyttelseshandsker

• Bær altid egnet arbejdstøj som robuste sko med skridsikker sål og kraftige, lange bukser.
• Bær ikke langt tøj eller smykker, da de kan blive viklet ind i bevægelige dele.
• Brug ikke produktet, hvis du er barfodet eller har sandaler på.
• Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.
• Slut kun apparatet til en stikkontakt med fejlstrømsafbryder (RCD) med en dimensioneret fejlstrøm på højst 30 mA.
• Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes repræsentant, for at undgå sikkerhedsrisici. Kontakt vores servicecenter.
• Produktet er beregnet til klipning af hække. Klip ikke grene, hårdt træ eller andet med apparatet. Dette kan beskadige apparatet.
• Når du arbejder, skal du altid holde produktet godt fast med begge hænder i god afstand til kroppen. Dermed kan

du bedre kontrollere produktet i uventede situationer.

• Bær egnet tøj og arbejdshandsker under arbejde med apparatet. Rør aldrig produktet ved skærekniven og løft det ikke ved at tage fat i skærekniven. Kontakten med skærekniven kan føre til kvæstelser.
• Brug aldrig apparatet i nærheden af antændelige væsker eller gasser. Ved kortslutning er der brand- og eksplosionsfare.
• Kontrollér altid at apparatet er indstillet korrekt i en af de fastlagte arbejdspositioner, før det startes.
• Knivene skal regelmæssigt kontrolleres for slitage og efterslibes. Sløve knive overbelaster produktet. Skader som følge heraf er ikke dækket af garantien.

• Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille

• når du forlader apparatet

• før du fjerner blokeringer eller tilstopninger
• før du kontrollerer apparatet, rengør det eller udfører arbejde på det
• før du justerer skæreanordningens arbejdsposition

- Hvis skæreanordningen får kontakt med et fremmedlegeme, eller der opstår usædvanligt kraftige vibrationer, skal det kontrolleres øjeblikkeligt:

• undersøg apparatet for løse dele og spænd dem
• undersøg apparatet for beskadigelser

• udskift beskadigede dele med tilsvarende dele eller få apparatet repareret.

• Forsøg ikke selv at reparere apparatet, medmindre du er uddannet til det. Alle former for arbejde, der ikke er angivet i denne betjeningsvejledning, må kun udføres af vores service-center. Mange ulykker skyldes dårligt vedligeholdte apparater.

• Anvend udelukkende tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekom-

me i forbindelse med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. håndarm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

- Snitsår

ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, når produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, när produktet er klargjort fuldstændigt til arbejdet.

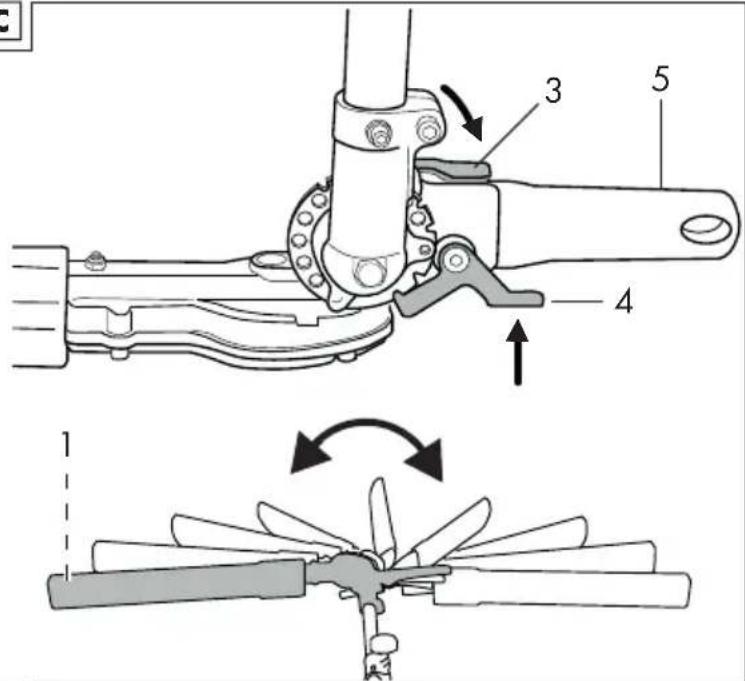

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

• Greb (3)
  Oplåser/låser sikkerhedsknivbjælkens vinkelindstilling (1).

- Oplåsning (14)

Oplåser/låser håndtagets vinkelindstilling (17).

- Startspærre (15)

• Låser tænd-/sluk-knappen mod util-sigtet aktivering.
• Aktivering: Tryk på

• Tænd-/sluk-kontakt (16)

• Tænd: Tryk på
• Sluk: Slip

Vægholder

Med nøglehulsboringen (30) på undersiden af apparatet kan motordelen hænges op på væggen.

Nødvendige værktøjer og hjælpemidler (ikke inkluderet i leveringen)

- Skrue (skruehoved: ∅7 - 10 mm)

• egnet skruetrækker
- evt. dyvel

Fastgørelse af vægholder

⚠ ADVARSEL! Personskader eller materia- le skader ved boring. Brug egnede detekto- rer til at finde ud af, om der er skjulte for- syningsledninger, eller kontakt det lokale forsyningsselskab for at få hjælp. Kontakt med elektriske ledninger kan forårsage brand og elektrisk stød. Beskadigelse af gasledninger kan føre til eksplosion. Brud på vandrør medfører materielle skader.

• Anbring en skrue ved hjælp af dyvler i den ønskede position på væggen.
• Lad skruehovedet stikke ca. 10 mm ud fra væggen.
• Sørg for, at ophængningsanordningen er beregnet til apparatets vægt.
• (Fig. F) Du kan anbringe apparatet med nøglehulsboringen (30) ved skruen og trække apparatet nedad, til det falder i hak.

Montering og afmontering af rørskraft

⚠ ADVARSEL! Træk stikket ud af stikkontakten før al arbejde på apparatet. BEMÆRK! Skru kun stjernegrebet (8, 11) løst fast med håndkraft! Maksimal håndkraft be- skadiger rørskaftet.

Montering af rørskraft (Fig. A)

1. Fjern afdækningshætten (24) på det forreste rørskraft (6).
2. Løsn stjernegrebene (8, 11).

3. Valgfrit: Skyd det midterste rørskraft (9) på rørskafet ved håndtaget (12) med en let drejebevægelse.

4. Skyd det forreste rørskraft (6) på det midterste rørskraft (9) eller rørskafet ved håndtaget (12) med en let drejebevægelse.

Sikringen (10) falder derved i hak.

1. Fastgør begge rørelementer med stjerne-grebene (8, 11).

Afmontering af rørskraft (Fig. A)

Afmonteringen sker i omvendt rækkefølge.

Montering/afmontering af ekstrahåndtaget

Betingelser

• Rørskraft monteret

Fremgangsmåde (Fig. B)

1. Sæt ekstrahåndtaget (13) på rørskaftet (12).
2. Klap läsemekanismen (25) på ekstra-håndtaget fast.
3. Skru låsemekanismen sammen med spændeskiven (26) på stjernegrebet (27).
4. Monteringen af ekstrahåndtaget (13) afhænger af, om det midterste rørskraft (9) anvendes eller ej.

Opsætning uden midterste rørskraft (9): Ekstrahåndtaget (13) skal monteres mellem de to isolerede gribeflader (28).

Opsætning med midterste rørskraft (9): Ekstrahåndtaget (13) kan alt efter kropshøjde:

• monteres mellem de to isolerede gri- beflader (28) eller
• mellem stjernegrebet (11) og den isolerede gribeflade (28).

Brug af bæresele

Nødvendige værktøjer

- Indvendig sekskantnøgle (ikke inkluderet i leveringen)

⚠ ADVARSEL! Bær aldrig remmen diagonalt over din skulder og brystkasse, men kun på den ene skulder, da du på denne måde hurtigt kan fjerne apparatet fra din krop, hvis du er i fare.

Brug af bæresele

1. Læg bæreselen (20) over den ene skulder.
2. Indstil selelængden, så karabinhagen sidder ca. 10 cm under hoften.
3. Fastgør karabinhagen på ringen (21).

Forskydning af ringen (Fig. E)

Forskyd ringen (21) for at opnå en bedre vægtfordeling af apparatet.

1. Løsn skruen (29) på ringen (21).
2. Flyt ringen til det ønskede sted.
3. Stram skruen igen.

Sving sikkerhedsbjælken ud

Betingelser

- Knivbeskyttelse påsat

• Rørskraft monteret

Fremgangsmåde (Fig. C)

1. Oplås og fasthold grebet (3).
2. Tryk samtidig på låsegrebet (4) for at løsne fikseringen af sikkerhedsknivbjælken (1).
3. Drej sikkerhedsknivbjælken (1) ved hjælp af håndtaget til indstilling af knivbjælken (5) til den ønskede position. Der findes 9 positioner.
4. Slip grebet (3). Sørg for, at grebet (3) springer tilbage til sin udgangsposition.
5. Kontrollér, om sikkerhedsknivbjælken (1) er gået i indgreb i den ønskede position.

Justering af håndtaget

Bemærk

• ADVARSEL! Fare for forbrænding! Rør ikke ved gearhuset (2) og forbindelsesstedet til det forreste rørskraft (6).
• ADVARSEL! Oplåsningsmekanismen (14) skal gå i indgreb igen, før du kan anvende apparatet sikkert.

Fremgangsmåde (Fig. D)

1. Skub oplåsningsmekanismen (14) fremad og hold den fast i denne position. Håndtaget (17) er ulåst.

2. Drej håndtaget (17) til den ønskede vinkel. Der findes 5 vinkelindstilliner.

3. Slip oplåsningsmekanismen (14).

1. Tryk knivbeskyttelsen (22) sammen på det sted, der er markeret med "Parkside".
2. Tag knivbeskyttelsen (22) af sikkerhedsknivbjælken (1).

Drift

Arbejde med apparatet

⚠ ADVARSEL! Fare for kvæstelser! Vær opmærksom på følgende anvisninger.

- ADVARSEL! Personfare på grund af elektrisk stød! Træk straks strømstikket ud, hvis tilslutningsledningen (18) er be-skadiget, filtret eller skåret over.

- BEMAERK! Skader på sikkerhedsknivbjælken (1). Vær i forbindelse med klipningen

opmærksom på, at der ikke opstår berøring med trådhegn eller plantestøtter.

• Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele.
• Bær altid faste sko, lange bukser, høreværn, arbejdshandsker og beskyttelsesbriller, når apparatet er i brug.
• Apparatet er beregnet til arbejde, hvor brugeren står på jorden, og ikke på en stige eller andre ustabile genstande.
• Tænd-/sluk-kontakten og sikkerhedsaf-bryderen må ikke være låst. Når du har sluppet kontakten, skal motoren slukkes.
• Hvis en kontakt er beskadiget, må der ikke længere arbejdes med apparatet.
• Hvis sikkerhedsknivbjælken (1) er blokeret af faste genstande, skal du øjeblikkeligt slukke for apparatet og trække strømstikket ud. Fjern først derefter genstanden.
• Arbejd altid væk fra stikkontakten. Bestem derfor skæreretningen, før arbejdet påbegyndes. Sørg for at holde forlængerledningen på afstand af arbejdsområdet. Læg aldrig strømledningen (18) hen over hækken, hvor den nemt kan blive ramt af sikkerhedsknivbjælken (1).
• BEMAERK! Prøv ikke på at dreje de isolerede gribeflader (28), dette kan føre til beskadigelse af apparatet. For at dreje håndtaget se "Justering af håndtaget, s. 160".

Skæreteknikker

• Skær først tykke grene af med en grensaks.
• Sikkerhedsknivbjælken med to sider (1) gør det muligt at klippe i begge retninger, eller med svingbevægelser fra den ene side til den anden.
• Bevæg ved et lodret snit hækkesaksen ensartet fremad eller op og ned i bueform.
• Bevæg ved et vandret snit hækkesaksen i seglform til kanten af hækken, så afskårne grene falder ned på jorden.
• For at opnå lange, lige linjer anbefales det at opspænde snore.

Klipning af hække

Det anbefales at skære hækkene i en trapezligende form for at forhindre, at de nederste grene mister bladene. Dette svarer til den naturlige plantevækst, hvor hækkene udvikler sig optimalt. Ved skæringen reduceres kun de unge skud, og derved dannes en tæt forgrening og en god afskærmning.

1. Klip først siderne på hækken. Bevæg hertil hækkesaksen med vækstretningen nedefra og opad. Hvis du klipper oppefra og nedad, bevæges tyndere grene udad, hvorved der kan opstå tynde steder eller huller.
2. Klip derefter overkanten efter ønske: lige, tagformet eller rund.
3. Unge planter bør allerede trimmes for at opnå den ønskede form. Hovedskuddet bør forblive uberørt, indtil hækken har nå- et den ønskede højde. Alle andre skud klippes ned til det halve.

Klipning af frit voksende hække

Frit voksende hække får ikke noget formsnit, men skal plejes regelmæssigt, så hækken ikke bliver for høj.

BEMÆRK! Se desuden billederne på udfoldssiden med henblik på brug af apparatet.

BEMÆRK! Skader på sikkerhedsknivbjælken (1). Vær i forbindelse med klipningen opmærksom på, at der ikke opstår berøring med trådhegn eller plantestøtter.

(Fig. H)

① vertikalt snit
② vertikalt snit med drejet sikkerhedsk-nivbjælke
③ horisontalt snit over hovedet
④ horisontalt snit i jordhøjde
⑤ horisontalt snit i hoftehøjde

Før ibrugtagning

• Undersøg hække og buske for skjulte genstande, f.eks. trådhegn og ledninger.
• Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele. Kontrollér at skruerne sidder fast i sikkerhedsknivbjælken (1).
• Klip ikke med en stump eller slidt sikkerhedsknivbjælke (1), da det kan overbelaste apparatets motor og gear.

Tænd og sluk

Betingelser

• Rørskraft monteret

• Sikkerhedskniven er indstillet til den ønskede arbejdsvinkel.
• Bæreselen er taget på.

▲ FORSIGTIG! Sørg for at stå stabilt, og hold godt fast i apparatet med begge hænder i en passende afstand til kroppen. Kontrollér, at apparatet ikke er i berøring med andre genstande, før du tænder det.

Tænd (Fig. G)

1. Kontrollér, at låsemekanismerne til følgende bevægelige dele er låst:
2. Låsemekanisme (25) til ekstrahåndtag (13).
3. Lav en løkke af forlængerledningens ende, og før løkken igennem åbningen ved håndtaget (17), og sæt løkken fast i træk-aflastningen (19) på håndtaget.
4. Tilslut apparatet til strømforsyningen.
5. Tryk på startspærren (15), og hold den nede.
6. Tryk på tænd/sluk-kontakten (16). Apparatet starter med højeste hastighed.
7. Slip startspærren (15).

Sluk

1. Slip tænd/sluk-kontakten (16).
2. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Henstilling af apparatet

• Når apparatet lægges på jorden, skal motorhuset lægges ned først.
• Læg skæreanordningen på jorden uden tryk.
• Udøv ikke statisk tryk på skæreanordningen.

Transport

Anvisninger til transport af apparatet:

• Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille.
• Under transporten skal knivbeskyttelsen (22) altid være påsat.
• Bær apparatet med skæreanordningen vendt bagud og med to hænder, den ene hånd på håndtaget (17) og den anden hånd på den isolerede gribeflade (28).

ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Vedligeholdelse

Rengøring og pleje af sikkerhedsk- nivbjælken

Nødvendige værktøjer og hjælpemidler (ikke inkluderet i leveringen)

• Klud
• Plejeolie-spray

Pleje efter hver brug

• Fjern fastsiddende afklip.
- Rengør sikkerhedsknivbjælken (1) med en olieholdig klud.
- Plej sikkerhedsknivbjælken (1) med en plejeolie-spay.

Opbevaring

• rent
  • tørt
• støvbeskyttet
• mit knivbeskyttelsen (22) over sikkerhedsknivbjælken (1)
• liggende eller sikret mod at vælte
• uden for børns rækkevidde

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal af- leveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affalds- spand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdnings- affald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garante-res en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
- at aflevere det til et officielt indsamlingssted,
- at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Der er ingen strøm Kontrollér stikkontakt, nettislutningsledning, stik og sikring, og få dem repareret af en autoriseret elektriker ved behov.
	Tænd-/sluk-kontakt (16) defekt	Kontakt vores servicecenter.
	Motoren er defekt
delser	Intern løs forbindelseApparatet	kbejakt mørdasferycecenter.
	Tænd-/sluk-kontakt (16) defekt
Sikkerhedsknivbjælken (1) bli-ver varm.	Slov sikkerhedsknivbjælke (1)	Slib sikkerhedsknivbjælkeneller få den udskiftet (servi-ce-center)
	Sikkerhedsknivbjælken (1) har hakker.
	For stor friktion pga. manglen-de smøring	Smør sikkerhedsknivbjælken(1)
Dårligt klipperesultat	For stor friktion pga. manglen-de smøring	Smør sikkerhedsknivbjælken(1)
	Sikkerhedsknivbjælke snavset Rengør sikkerhedsknivbjælken
	Slov sikkerhedsknivbjælke (1) Slib sikkerhedsknivbjælkeneller få den udskiftet (servi-ce-center)
	Dårlig klippeteknik Arbejde med apparatet,s. 160

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 165

Pos.nr. Betegnelse Best.nr.

1 Sikkerhedsknivbjælke 91110416

13+27 Ekstra håndtag+Stjernegreb 91110410

20 Bærerem 91110411

22 Knivbeskyttelse 91110417

23

Beskyttelsesbriller

91102887

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, la-ves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Sikkerhedsknivbjælke) eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 478549_2410) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.

- Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste

varenummeret (IAN) 478549_2410 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

• Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.
  Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.
• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 478549 2410

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Hækkeklipper med langt skaft

Model: PEHSL 710 A1

Serienummer: 000001 - 118400

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN 62841-4-2:2019/A11:2022

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021

EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende:

Lydeffektniveau ( L_WA )

- målt: 99,1 dB;

- garanteret: 101 dB

Fulgte overensstemmelsesvurderingsproceduren i henhold til 2000/14/EC, bilag V.

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

B

13 26 27 25

C
