Produkttype	Trådløs PIR-mikrobølgebevægelsesdetektor
Mærke	ABUS
Model	FUBW50120
Kategori	Trådløst alarmsystem
Detektionsteknologi	Passiv infrarød (PIR) + mikrobølge (OG-kombination)
Detektionsrækkevidde	12 m x 90° (standard), 9 m x 90° (dyretolerance)
Detektionsvinkel	90° vifteformet
Dyretolerance	Op til 25 kg (aktiveret ved hjælp af jumper)
Strømforsyning	3 alkaliske AA LR06 1,5 V batterier
Batterilevetid	Op til 48 måneder (normale forhold)
Mål (L x H x D)	55 x 115 x 55 mm
Vægt	0,112 kg (uden batterier), 0,180 kg (med batterier)
Kapslingsmateriale	PC/ABS
Beskyttelsesklasse	IP34 (indendørs, monteret)
Driftstemperatur	-10 °C til +55 °C
Radiofrekvens	868,6625 MHz
Rækkevidde (radio)	Op til 1.000 m (frit felt)
Sikkerhedsniveau	Niveau 2 (EN 50131-1)
Sabotasjebeskyttelse	Sabotasjekontakt (åbning og afrivning)
LED-display	3 LED (grøn, gul, rød) til test og version
Optimal monteringshøjde	1,8 m til 2,3 m
Leveringsomfang	Detektor, 3 AA-batterier, kabinet skruer, hurtigstartguide
Garanti	2 år
Vedligeholdelse	Udvendig rengøring, batteriskift hvert 2-3 år
Rengøring	Rengør med en blød, tør klud

Ofte stillede spørgsmål - FUBW50120 ABUS

Hvordan installerer jeg FUBW50120 bevægelsesdetektoren?

Vælg et sted i 1,8-2,3 m højde uden forhindringer. Åbn kabinettet, indstil jumperen (standard eller dyretolerance), fastgør til væggen med de medfølgende skruer ved hjælp af afrivningssikringen.

Hvordan tilkobler jeg detektoren til Secvest alarmcentralen?

Sæt centralen i programmeringstilstand. Indsæt batterierne i detektoren. For den trådløse version skal du udløse sabotasjekontakten. For IR-versionen skal du placere detektorens LED tæt på IR-modtageren på den trådløse udvidelse, mens den røde LED blinker 4 gange.

Hvad betyder detektorens LED'er?

Grøn: IR-detektion. Gul: Mikrobølgedetektion. Rød: Bekræftet detektion af begge (IR+mikrobølge) og transmission. Efter 30 minutter slukkes LED'erne for at spare på batterierne.

Hvordan udskifter jeg batterierne i detektoren?

Sæt centralen i installatørtilstand. Løsn skruen under detektoren og åbn kabinettet. Fjern batterierne, vent 30 sekunder, indsæt 3 nye alkaliske AA LR06-batterier med korrekt polaritet. Luk og test systemet.

Hvordan udfører jeg en detektionstest?

Sæt centralen i detektionstesttilstand. Efter isætning af batterier aktiveres en testperiode på 30 minutter. I denne periode viser LED'erne detektioner, og hviletiden er 7 sekunder i stedet for 3 minutter. Bevæg dig rundt i området for at kontrollere dækningen.

Er detektoren kompatibel med kæledyr?

Ja, ved at aktivere dyretolerancen via jumper CON1 A ignorerer detektoren dyr op til 25 kg. Rækkevidden bliver derefter 9 m. Bemærk, at lettere dyr lejlighedsvis kan udløse en alarm.

Hvad er den maksimale radiorækkevidde for detektoren?

Sendings- og modtagelsesafstanden kan være op til 1.000 m i frit felt. Materialer som armeret beton eller mursten kan reducere rækkevidden.

Hvordan fungerer sabotasjebeskyttelsen?

Detektoren har en intern sabotasjekontakt, der registrerer åbning af kabinettet og afrivning fra væggen. I tilfælde af sabotage sendes et signal til centralen. Afrivningssikringen skal skrues fast på væggen for at aktivere afrivningsdetektion.

Hvilken vedligeholdelse er nødvendig?

Kontroller årligt kabinettets tilstand, sabotasjebeskyttelsens funktion, detektorens renhed og batterispændingen. Udskift batterierne hvert 2-3 år. Rengør ydersiden med en blød klud.

Hvad gør jeg, hvis detektoren ikke fungerer korrekt?

Kontroller først batterispændingen. Sørg for, at synsfeltet ikke er blokeret. Kontroller jumperens og mikrobølgepotentiometerets position. Hvis problemet fortsætter, kontakt din installatør eller ABUS kundeservice.

BRUGSANVISNING FUBW50120 ABUS

Secvest Trådløs Bevægelsesføler, PIR-Mikrobølge

Installations- og betjeningsvejledning

IT

Secvest Trådløs Bevægelsesføler, PIR-Mikrobølge

Installations- og betjeningsvejledning

IT

Bemærkninger vedr. betjeningsvejledningen....124
Korrekt anvendelse 124
Korrekt anvendelse fra brugerens side....125
Begrænsning af ansvar....125
Begreber og definitioner....126

Sikkerhedshenvisninger....128

Symbolforklaring ....128
Emballage 128
Batterihenvisninger 129

Indhold i kassen....129

Tekniske data 130

Funktionsprincip og funktioner 133

Generelt 133
Vigtigste egenskaber 134
Beskrivelse af udstyret....135
Hviletid 135
Kompatibelt udstyr 136

Position....136

Installation....138

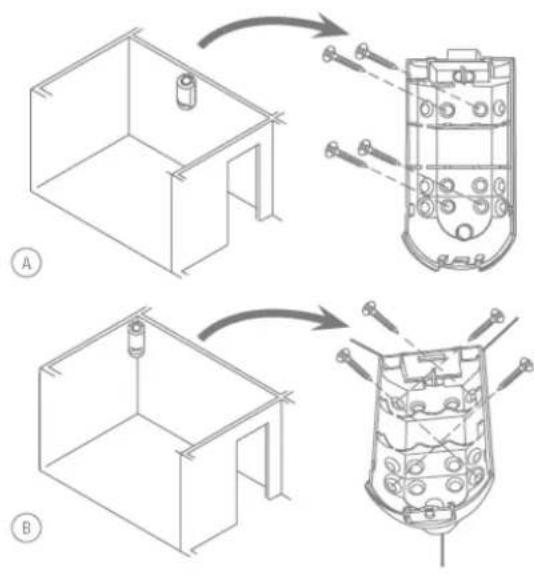

Trin 1: Valg af monteringssted til bevægelsesføleren ....138
Trin 2: Installer bevægelsesføleren ....140
Trin 3: Indlær bevægelsesføleren....142
Trin 4: Luk kabinettet ....143
Trin 5: Test af systemet ....143
Trin 6: Luk kabinettet ....144

Funktioner og visninger 145

Sådan fungerer LED'ernes 145
Fejl- og sabotageovervågning 146
Tidsbetingelser....146
Fabriksindstilling 146

Vedligeholdelse og reparation foretaget af brugeren 148

Garanti 149

Kundeservice og support....149

Nedlukning af føleren 150

Bortskaffelse 150

Overensstemmelseserklæring 150

Introduktion

Bemærkninger vedr. betjeningsvejledningen

Kære kunde

Tak, fordi du har valgt at købe dette produkt. Dette udstyr er et produkt, som er bygget iht. den nyeste tekniske udvikling.

Denne vejledning indeholder vigtige anvisninger vedr. ibrugtagning og håndtering (version 10/2019 med softwareversion: v1.6). Følg instruktionerne og anvisningerne i denne vejledning for at opnå en sikker drift. Opbevar denne vejledning til senere brug. Denne vejledning hører til udstyret. Hvis du ønsker at give udstyret videre til tredjepart, skal du huske også at udlevere denne vejledning.

Bemærk

S/W 1.6

Denne vejledning refererer til følerens softwareversion 1.6 og alle foregående offentliggjorte SW-versioner. Alle nye funktioner, der først gælder fra en bestemt softwareversion, er markeret i henhold hertil med f.eks. >=1.4. Alt, der gælder indtil en bestemt softwareversion, er også markeret i henhold hertil med f.eks. <1.4. Denne vejledning omhandler softwareversion >= v3.01.14 for Secvest-alarmcentral FUAA50xxx. Der kan forekomme afvigelser i menubetegnelser for tidligere versioner og andre anlæg.

Korrekt anvendelse

Brug kun udstyret til det formål, som det er blevet bygget og designet til! Enhver anden anvendelse anses for at være ukorrekt. Produktet opfylder kravene i de gældende europæiske og nationale direktiver.

Bemærk

Føleren med mikrobølgefrekvensen 9,35 GHz og en maksimal mikrobølgesendeeffekt på 20 mW kan bruges i følgende lande:

Tyskland, ∅strig, Schweiz, Holland, Belgien, Danmark

Bemærk

Føleren med mikrobølgefrekvensen 9,35 GHz og en maksimal mikrobølgesendeeffekt på 20 mW må ikke bruges i følgende lande:

Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter befinder sig hos producenten.

For at kunne bibeholde denne tilstand og sikre en risikofri drift skal du som bruger følge denne betjeningsvejledning! Har du spørgsmål, bedes du henvende dig til din forhandler. Generelle yderligere oplysninger og anvisninger vedr. produktsupport findes på

Følg anvisningerne og bemærkninger i denne vejledning! Hvis du ikke overholder denne vejledning, bortfalder din garanti! Vi påtager os intet ansvar for følgeskader! Produktet må ikke ændres eller ombygges.

Fare

Inden du starter installations- og vedligeholdelsesarbejdet, skal du sætte alarmcentralen i programmeringsmodus. I programmeringsmodus forhindres det, at alarmer aktiveres, når bevægelsesføleren åbnes.

Korrekt anvendelse fra brugerens side

Fare

Efter ibrugtagningen og i løbende drift skal du altid sikre, at følerens synsfelt hverken spærres delvist eller helt.

Hvis synsfeltet spærres, begrænses følerens funktionalitet, og eventuelle indbrudstyve kan muligvis ikke detekteres.

Det er vigtigt, at denne oplysning gives videre til alle brugere eller til den driftsansvarlige for alarmanlægget.

Gør medarbejdere eller familiemedlemmer opmærksomme på denne oplysning, og forklar evt. desuden følerens funktionalitet.

Begrænsning af ansvar

Vi har bestræbt os på at sikre, at indholdet i denne vejledning er korrekt. Hverken forfatteren eller ABUS Security-Center GmbH & Co. KG har dog ansvar for tab eller skader, der skyldes forkert installation og betjening, ukorrekt brug eller manglende overholdelse af sikkerhedsanvisningerne og advarslerne. Vi påtager os intet ansvar for følgeskader. Produktet må ikke ændres eller ombygges. Hvis du ikke overholder disse anvisninger, bortfalder din garanti.

Der tages forbehold for tekniske ændringer.

© ABUS Security-Center GmbH & Co. KG, 10/2019

PIR	Passiv Infrarød eller Pyroelectric Infrared SensorPIR-sensorer bruges blandt andet i bevægelsesfølere til at detektere den udstrålede varmestråling, f.eks. fra levende væsener som mennesker, på nogle meters afstand. På den måde kan der udløses forskellige handlinger, f.eks. en alarmmelding.Den reagerer på små temperaturændringer, f.eks. hvis en person går forbi sensoren.Den bedste detektion er sikret i tilfælde af en bevægelse på tværs i forhold til føleren.
IR	InfrarødVarmeemission i det infrarøde spektralområdeI daglig tale sidestilles infrarød stråling ofte med varmestråling, også selvom mikrobølger og synligt lys ligesom hele det elektromagnetiske spektralområde bidrager til en forøgelse af temperaturen.Inden for fysikken er infrarød stråling den elektromagnetiske stråling i spektralområdet mellem synligt lys og terahertz-stråling med lange bølgelængder. Dermed menes der normalt lys med en bølgelængde på mellem 1 mm og 780 nm. Dette svarer til et frekvensområde på 300 GHz til 400 THz.Anvendelse:Detektorteknik PIRElektronikInfrarøde fjernbetjeninger, optokoblere og de fleste fotocelleanlæg fungerer i nær infrarød ved en bølgelængde på 880 til 950 nm, da silicium-fotodioder og fototransistorer her har deres højeste følsomhed. Infrarøde interfaces inden for elektroteknikken fungerer ligeledes for det meste i dette bølgelængdeområde og giver mulighed for en trådløs kommunikation med perifere enheder.(f.eks. indlæring af komponenter i den trådløse udvidelse til Terxon eller i UVM).
Pyroelektrisk sensor	Er en halvledersensor, der bruges til at detektere temperaturændringer. PIR-sensorer har sit navn fra pyroelektriciteten, en egenskab hos nogle piezoelektriske halvlederkrystaller. I den forbindelse fører en temperaturændring T til en målbar ændring af den elektriske spænding. PIR-sensorer reagerer ikke som andre temperatursensorer på et bestemt tidsmæssigt konstant temperaturniveau, men kun på en ændring af temperaturen.
Mikrobølger	Mikrobølger er et trivialnavn for elektromagnetiske bølger med en frekvens fra 1 til 300 GHz, hvilket svarer til en bølgelængde på ca. 30 cm til 1 mm.Mikrobølgernes frekvensområde omfatter dele af decimeterbølgeområdet samt centimeter- og millimeterbølgeområdet; i den nederste ende, dvs. ned til de lavere frekvenser, kommer området af radiobølger til, opad det infrarøde område af det optiske spektrum.AnvendelseMikrobølger bruges i radarteknik, i mikrobølgeovne samt i mange tekniske anvendelser som f.eks. trådløse kommunikationssystemer (mobiltelefoni, Bluetooth, satellitudsendelser, WLAN, amatørradioer) eller sensorsystemer (f.eks. radar).DetektorteknikI bevægelsesføleren udnyttes den dobbelte effekt fra signalerDen bedste detektion er sikret i tilfælde af en bevægelse på langs i forhold til føleren.Bevægelsesfølere med mikrobølger reagerer optimalt, når afstanden til sensoren ændrer sig.
Dobbelteffekt	Dobbelteffekten er den tidsmæssige sammenpresning og udvidelse af et signal ved ændringer af afstanden mellem sender og modtager under signalets varighed. Årsagen er ændringen af funktionstiden. Denne rent kinematiske effekt optræder ved alle signaler, der spredes med en bestemt hastighed, for det meste lysets eller lydens hastighed.Ved periodiske signaler øges eller reduceres den observerede frekvens. Dette vedrører både tonehøjder og modulationsfrekvenser, f.eks. en politisirenes toneskift.På en dobbelt radar vises et objekts bevægelse (et objekt nærmer eller fjerner sig) ud fra den målte frekvensændring mellem det sendte og det reflekterede signal.

Sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen og på udstyret:

Symbol		Signalord	Betydning
		Fare	Advarsel mod fare for kvæstelser eller for dit helbred.
		Fare	Advarsel mod fare for kvæstelser eller for dit helbred som følge af elektrisk spænding.
		Vigtigt	Sikkerhedshenvisninger vedr. mulige skader på udstyret/tilbehøret.
		Bemærk	Bemærkninger vedr. vigtige informationer.
			EU-direktivet WEEE 2012/19/EU fastsætter regler om korrekt tilbagetagelse, behandling og genanvendelse af brugt elektronisk udstyr. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder i dit land. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere detaljer om tilbagetagelse (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser til beskyttelse af helbred og miljø overholdes ved genanvendelse af produktet.

Emballage

Fare

Sørg for at holde emballage og smådele væk fra børn – fare for kvælning!

Inden anvendelsen af udstyret skal al emballage fjernes.

Batterihenvisninger

Fare

Fare

Udstyret forsynes med jævnspænding via batterier. For at garantere en lang levetid og undgå brande og kvæstelser skal du følge nedenstående henvisninger:

• Batteriet må ikke bortskaffes med husholdningsaffaldet
• Batteriet må ikke udsættes direkte for en varmekilde eller sollys og må ikke opbevares på et sted med meget høj temperatur.
• Batteriet må ikke brændes.
• Batteriet må ikke komme i berøring med vand.
• Batteriet må ikke skilles ad, stikkes i eller beskadiges.
• Batterikontakterne må ikke kortsluttes.
• Batteriet skal opbevares utilgængeligt for små børn.
• Batteriet er ikke genopladeligt.

Bemærk

Batterilevetid

Under følgende betingelser kan batterilevetiden være op til 48 måneder.

• 160 aktiveringer pr. dag
- 160 aktiveringer = 1x hvert 3. minut (kontinuerlig bevægelse) i 8 timer pr. dag

Indhold i kassen

• 1x Secvest trådløs bevægelsesføler
• 3x batterier type AA
• 1x kabinetskrue
• Kvikguide

Tekniske data

Produktnavn	Secvest trådløs bevægelsesføler, PIR-mikrobølge
Produktbetegnelse	Passiv infrarød føler og mikrobølgeføler
Artikelnummer	FUBW50120
Producent	ABUS Security-Center GmbH & Co. KG
Miljøklasse	II (EN 50131-1 + A1:2009 §7)
Beskyttelsesklasse,IP beskyttelsesklasse	IP34 (indendørs, i monteret tilstand)IP=International Protection eller Ingress Protection(beskyttelse mod indtrængende personer)3 = værktøjer og tråde4 = vandstænk
Driftstemperatur	-10 °C til +55 °C
Opbevaringstemperatur	-10°C til 40°C
Luftfugtighed, maks.	gennemsnitlig relativ fugtighed ca. 75 %, ikke-duggende
Husmateriale	PC/ABS
Mål (bxhxd)	55 x 115 x 55 mm
Vægt	0,112 kg (uden batterier)0,180 kg (med batterier)
Sikkerhedsgrad	Grad 2 (EN 50131-1 + A1:2009 §6)
Sabotageovervågning	ja
Sabotagesikkerhed(registrering/beskyttelse)	Type B (EN 50131-3:2009 §8.7)
Visninger	Status-LED for S/H tilstand, IR indlæring og display Detektion/sende(kun i de første 30 min)
Optimal monteringshøjde	Mellem 1,8 m og 2,3 m
Registreringsområde	12 m x 90° 9 m x 90° med krydstråd husdyrtolerant
Udførelsestype afstrømforsyning	Variant W (EN 50131-4:2010 §5.6.3.2)
Type af strømforsyning	Type C iht. EN 50131-1:2006+A1:2009+ A2:2017 §9 ogEN 50131-6 §4.1
Driftsspænding	4,5 V DC
Batteriernesunderspændings-tærskelværdi	3,4 VFejl "Tomt batteri" ved <3,4 VBatterier opbrugt ved 3,1 V
Spændingsovervågning	I drift overvåges batteriernes spænding. Hvis spændingstærsklenpå 3,4 V underskrides, sendes der en fejlmelding til alarmcentralen,og brugeren informeres.
Strømforbrug	20 μA hvilestrøm
Batteritype	3 x 1,5 V AA LR06 alkaliske batterierDuracell Procell MN1500, Duracell Industrial ID1500,Energizer E91
Batterilevetid	over 2 år
Energilagringens standbytid	Variant W (EN 50131-4:2009 §5.6.3.2) ved ren batteridrift uden ekstern spændingsforsyning via strømforsyning.
Driftsfrekvens	868,6625 MHz kortbølge
Trådløs udgangseffekt	maks. 10 mW
Modtage- og senderækkevidde	op til 1000 m rækkevidde fri luft
Trådløs identifikation	Trådløs komponent, distinktion16,777,214 ( 2^24 -2) forskellige ID’er
Supervisionsmelding	ca. hvert 4. minut
Mikrobølgefrekvens	9,35 GHz
Mikrobølgesendeeffekt	maks. 20 mW
Landegodkendelse mikrobølgefrekvens	iBemærkFøleren med mikrobølgefrekvensen 9,35 GHz og en maksimal mikrobølgesendeeffekt på 20 mW kan bruges i følgende lande:Tyskland, ∅strig, Schweiz, Holland, Belgien, DanmarkiBemærkFøleren med mikrobølgefrekvensen 9,35 GHz og en maksimal mikrobølgesendeeffekt på 20 mW må ikke bruges i følgende lande:Storbritannien, Frankrig, Italien, Spanien, Sverige
Standarder for indbruds- og overfaldsanlæg	er i overensstemmelse medEN 50131-2-4:2008(gangtest-LED’er deaktiveret)EN 50131-1:2006+A1:2009+ A2:2017EN 50131-5-3:2017EN 50131-6:2017Sikkerhedsgrad 2 ved korrekt installation i forbindelse med Secvest FUAA50xxx.

EU-direktiver

RED	2014/53/EU
EMC	2014/30/EU
RoHS	2011/65/EU
WEEE	2012/19/EU
ErP	2009/125/EU
Lavspænding	2014/35/EU
Generel sikkerhed	2001/95/EG

Certificeringssted:
Generelt Dette produkt skal installeres af en kvalificeret servicetekniker.

Funktionsprincip og funktioner

Generelt

FUBW50120 er en passiv infrarød-føler (PIR) med mikrobølge og er konstrueret til indendørs brug. Den egner sig til anvendelse sammen med det trådløse Secvest-alarmanlæg og den trådløse udvidelse af Terxon LX og Terxon MX.

Passiv infrarød (PIR)

Føleren reagerer på varmeændring.

Et bevægeligt objekt, der udsender varmestråling (f.eks. en indbrudstyv) i det overvägede rum, ændrer varmebilledet, som føleren ser.

Mikrobølge

Føleren udsender mikrobølgestråling og modtager igen de reflekterede signaler fra objekter. Hvis et objekt bevæger sig, optræder den såkaldte dobbelteffekt. Føleren vurderer denne effekt. Et bevægeligt objekt (f.eks. en indbrudstyv) i det overvågede rum genererer denne dobbelteffekt.

Disse to meldekriterier forenes i en og-funktion i denne føler. Denne kombination reducerer hyppigheden for falske alarmer.

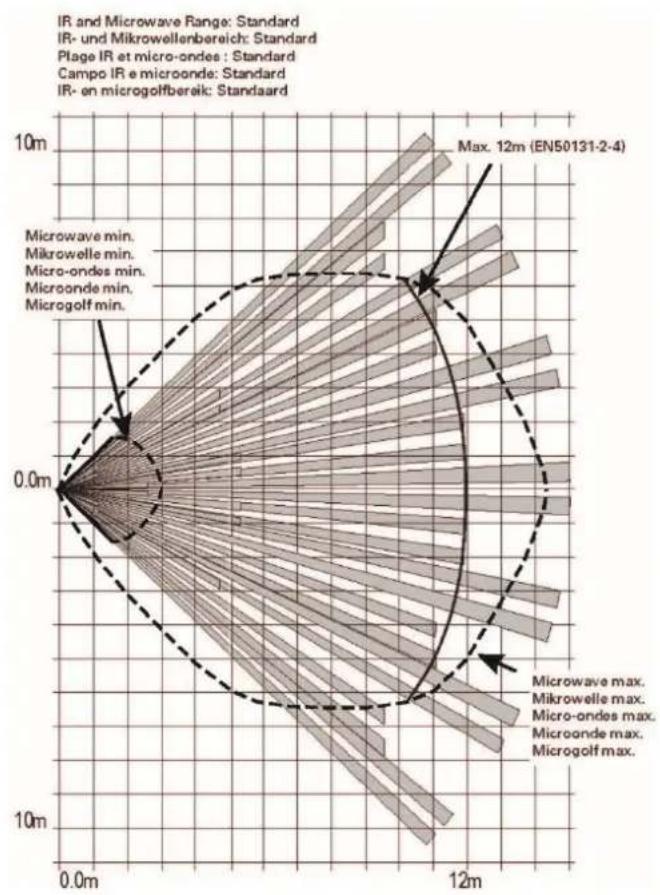

FUBW50120 har et vifteformet følsomt område med en radius på ca. 12 m ved en åbningsvinkel på ca. 90°.

når "dyretolerance" er slået til:

FUBW50120 har et vifteformet følsomt område med en radius på ca. 9 m ved en åbningsvinkel på ca. 90°. FUBW50120 er mindre følsom over for husdyr (op til ca. 25 kg). PIR-elementets følsomhed er lavere.

Bemærk

Til trods for oplysningen "tolerant over for dyr op til 25 kg" kan det forekomme, at dyr med en lavere vægt udløser bevægelsesføleren. Risikoen for en fejlmelding er særligt høj, hvis dyret bevæger sig, springer eller flyver tæt på føleren.

Dette påvirker dog også udløsningsfunktionen generelt. Den manglende følsomhed over for fx husdyr skyldes den mindre varmeudstråling. En voksen person har en større varmeudstråling end et husdyr med en vægt op til 25 kg.

Føleren er beskyttet mod hærværk på kabinettet og mod vægafrivning ved hjælp af en indvendig sabotagekontakt.

Bemærk

Som vægafrivningskontakt bruges et formstykke i bagpanelets udsparing.

Dette formstykke fastgøres også på væggen med skruer.

Hvis dette ikke sker, er sabotageregistreringen for væggen dermed deaktiveret.

Hvis formstykket ikke fastgøres, mister føleren sin godkendelse til sikkerhedsgrad 2.

Vigtigste egenskaber

• Ensartet og teknisk optimeret ABUS-design
• Hurtig reaktionstid
• Ensartet afdækning ved hjælp af den kugleformede linse, fem stråleniveauer og dobbelt-elementsensor

• Mikrobølgesender og -modtager

• Til anvendelse indendørs

• Lettilgængelige batterier
• når "dyretolerance" er slået til: ufølsom over for husdyr op til 25 kg

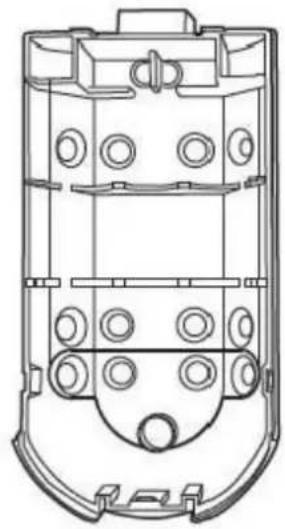

Beskrivelse af udstyret

Til forlængelse af batterilevetiden og for at undgå unødig udsendelse af radiobølger er der integreret en hviletids-funktion i føleren. Den er på 3 minutter efter hver detektion.

For at gøre føler-testen nemmere for dig er hviletiden i de første 30 minutter, efter batteriet er lagt i, eller efter sabotagekontakten har været i brug, kun 7 s.

Kompatibelt udstyr

• FUAA50xxx Secvest-centralen
• FUMO50010 repeater Secvest
• FUMO50020 universalmodul Secvest
- De trådløse udvidelser Terxon MX og LX (IR indlæring)
• FU8000 og FU5000 Secvest-centraler

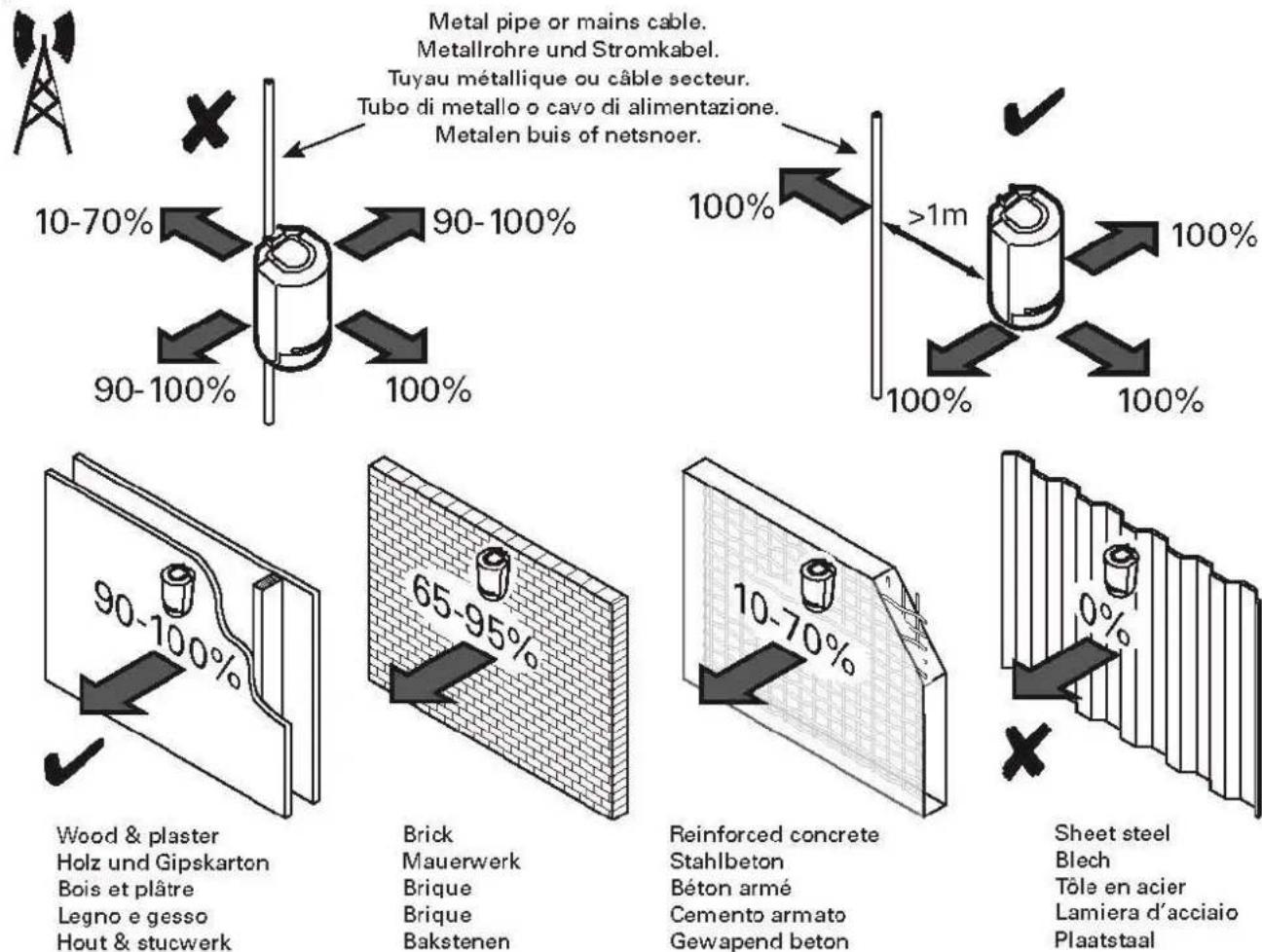

Position

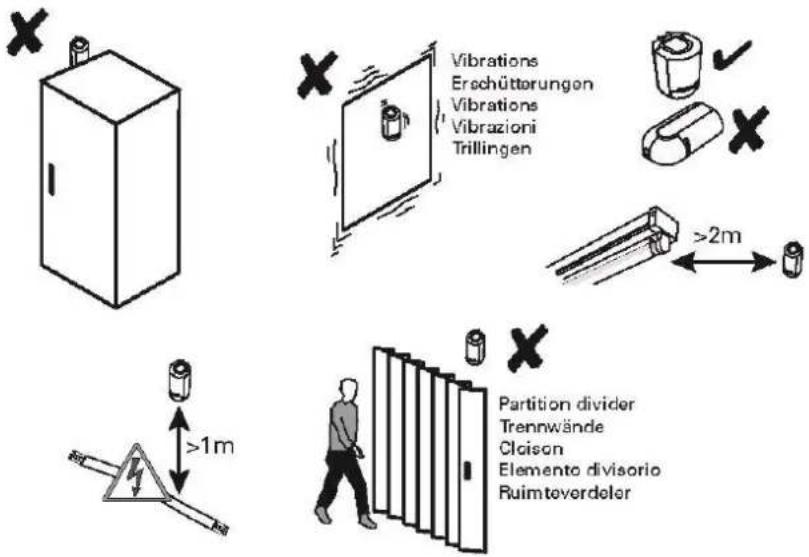

Føleren må ikke installeres på følgende steder:

For at sikre en fejlfri drift må bevægelsesføleren IKKE placeres:

• over for varmekilder eller vinduer
• over et varmeapparat
- tæt på gulvet
• tættere end 30 mm fra loftet
- bag ved skabe, rumdelere og skillevægge
- i en afstand under 1 m fra store metalkonstruktioner (som metaldøre eller - rammer, vandtanke, køleskabe), fra huselektronik, strømfordelere eller metalrør
- inde i metalhuse
- tæt på hovedstrømforsyningen, tæt på vand- eller gasledninger.
- i nærheden af højspændingsudstyr eller elektronisk udstyr som computere, kopimaskiner eller andet trådløst udstyr
- tæt på store lysstofrør

Følgende vægmaterialer kan føre til en nedsættelse af den trådløse rækkevidde:

• Mursten
• Armeret beton
  • Bølgeblik

Metal pipe or mains cable.

Trin 1: Valg af monteringssted til bevægelsesføleren

Vælg et monteringssted, der:

• ligger inden for modtagekomponenternes trådløse rækkevidde (maks. 1000 m i fri luft)
• omfatter det ønskede overvågningsområde

Fare

Det er vigtigt, at denne oplysning også gives videre til alle brugere eller til den driftsansvarlige for alarmanlægget.

Bemærk

• Før du begynder installationen, skal du finde et egnet installationssted til bevægelsessensoren evt. ved hjælp af den trådløse testboks.
• Signalerne kan blive fejlfortolket på grund af uhensigtsmæssigt eller fejlagtigt installationsarbejde. Følgerne kan eksempelvis være fejlalarmer. Omkostningerne i forbindelse med eventuelle udrykninger fra redningsmandskab som f.eks.: brandvæsen eller politi skal betales af anlæggets ejer.

Føleren skal enten monteres fladt på væggen (se A) eller i et hjørne (se B).

Fare

Følgende diagrammer viser det område, føleren dækker.

Krydstråd ikke på begge kontakter fra CON1 A

Krydstråd på begge kontakter fra CON1 A

Horizontal

Standard

For en optimal dækning skal føleren monteres i en højde på 180–220 cm.

Trin 2: Installer bevægelsesføleren

- Åbn kabinettet ved at løsne skruen på undersiden af føleren, og tag forsiden af kabinettet af.

• Vælg din ønskede variant med krydstråden på CON1 A

o Standard (krydstråd ikke på begge kontakter)
○ Husdyrtolerant (krydstråd på begge kontakter)

Bemærk:

Valget skal foretages, før batterierne lægges i.

Ved ændring af varianten skal du først fjerne batterierne og derpå lægge batterierne i igen.

• Monter føleren som beskrevet i trin 1 enten på væggen eller i hjørnet. Benyt de dertil beregnede udstansninger på kabinettets bagside.
• Brug kun de passende dyvler og skruer til installationen.

Fare

Føleren er beskyttet mod hærværk på kabinettet og mod vægafrivning ved hjælp af en indvendig sabotagekontakt.

Som vægafrivningskontakt bruges et formstykke i bagpanelets udsparing. Dette formstykke fastgøres også på væggen med skruer.

Hvis dette ikke sker, er sabotageregistreringen for væggen dermed deaktiveret.

Trin 3: Indlær bevægelsesføleren

- Sæt de medfølgende batterier i størrelse AA i, så polerne vender rigtigt.

- Sæt modtagekomponenterne i indlæringsmodus. Vær i den forbindelse opmærksom på vejledningen til din modtager.

Trådløs type

- Udløs bevægelsesfølerens sabotagekontakt for at sende en sabotagemeddelelse til modtagekomponenterne.

IR-variant

i

Bemærk:

Følerens IR-indlæringsmodus er kun aktiv kort efter ilægningen af batterierne. se kapitel "Sådan fungerer LED'erne"

• Når den røde LED blinker 4 gange, er IR-indlæringen aktiv.
• Hold bevægelsesfølerens LED tæt på den trådløse udvidelses IR-modtager (RFX), så føleren kan sende en IR-besked til modtagerkomponenten.
• Kontroller, at bevægelsessensoren er blevet registreret af dine modtagekomponenter.

Trin 4: Luk kabinettet

• Luk dækslet, og stram holdeskruerne til dækslet let
• Sabotageknappen skal være lukket.
• Kabinettets forside skal være i den endelige position til de følgende tests.

Trin 5: Test af systemet

• Åbn kabinettet igen ved at løsne skruen på undersiden af føleren, og tag forsiden af kabinettet af.
• Modtagerkomponenten skal fortsat være i programmeringsmodus, så alarmcentralen ikke udløser en sabotagealarm.

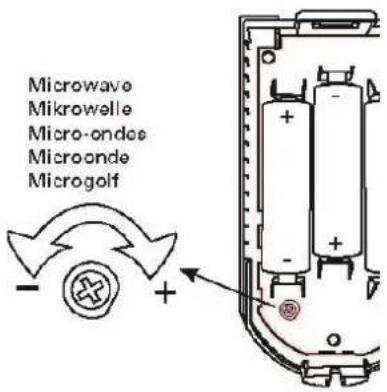

Indstilling af mikrobølgernes rækkevidde:

• Indstil mikrobølgernes område på minimum.
• Aktiver sabotage, eller sæt batterier i.

• Sæt dækslet på.
  • Gangtest (deaktiveres efter 30 minutter).

• Grøn = IR-registrering.
  ○ Gul = Mikrobølgeregistrering.
  ○ Rød = Bekræftet IR- og mikrobølgeregistrering.

- Udvid mikrobølgeområdet, til rød lyser.

Bemærk

Udvid ikke området ud over overvågningsområdet. Ellers kan bevægelsesføleren reagere ved bevægelser i de tilstødende rum.

Gangtest

• Indstil alarmanlægget på gangtest-modus (se den pågældende betjeningsvejledning).
• Forlad det område, føleren skal overvåge, og vent på, at hviletiden efter hver test er overstået (se "hviletid").
• Gennemfør forskellige gangtests for at teste overvågningsområdet.
• Hvis føleren udløses på en uønsket måde, bør du kontrollere følerens monteringssted igen (se "position").

I føleren er en 30-minutters gangtest-periode integreret. Den begynder, när batterierne bliver lagt i, eller när sabotagekontakten åbnes.

I denne periode er LED'erne aktiveret, og den 3-minutters hviletid er deaktiveret. Føleren kan i denne periode udløses igen ca. 7 sekunder efter afslutningen af den sidste HF-overførsel.

Trin 6: Luk kabinettet

Funktioner og visninger

Sådan fungerer LED'ernes

LED'ernes placering

Grøn

Rød

Gul

Derefter blinker den gule LED kortvarigt, og efterfølgende blinker den røde LED 4 gange. Når den røde LED blinker 4 gange, er IR-indlæringen aktiv.

Hold bevægelsesfølerens LED tæt på den trådløse udvidelses IR-modtager (RFX). se også "trin 3: Indlær bevægelsesføleren"

Nu blinker LED'erne i rækken fra venstre til højre og fra højre til venstre. Dette varer 60 sekunder og signalerer følerens stabilisering efter tilkoblingen.

I de næste 30 minutter er føleren i gangtest-perioden. LED'erne viser detektionen og forsendelsen som følger.

Grøn	Rød	Gul
		Mikrobølgedetektion
IR-detektion
	Bekræftet IR- og mikrobølgedetektion Trådløs udsendelse

Bemærk:

I gangtest-perioden er hviletiden på 3 minutter ikke aktiv.

Når gangtest-perioden på 30 minutter er afsluttet, bliver LED'erne deaktiveret.

• for ikke at forkorte batteriernes levetid
- for at forhindre, at ingen kan udforske overvågningsområdet om dagen, när alarmcentralen ikke er aktiveret

Bemærk:

Nu er hviletiden på 3 minutter aktiv.

Fejl- og sabotageovervågning

Føleren overvåger kontinuerligt fejl- og sabotagetilstande og melder alle hændelser til modtagekomponenterne. Følgende overvåges:

• Sabotagekontakt:
  Følerens sabotagekontakt overvåges kontinuerligt.
• Batterispænding:
  Føleren overvåger batterispændingen under belastningsbetingelser og melder fejl til modtagekomponenterne.
• Supervision
  Føleren sender kontinuerligt supervisions-meldinger til alarmcentralen

Tidsbetingelser

Føleren er designet til at detektere ændringer, der varer mindst 400 ms (EN50131-1 kapitel 8.9.1 og EN50131-3 kapitel 8.9 og appendiks B).

Indbruds-, overfalds- eller sabotagesignaler skal vare mindst 400 ms.

Føleren er designet til at detektere ændringer i fejltilstande (fejlsignaler), der varer mindst 10 s (EN50131-1 kapitel 8.9.1 og EN50131-3 kapitel 8.9 og appendiks B).

Fabriksindstilling

Føleren har ingen speciel fabriksindstilling.

Vær opmærksom på potentiometerets stilling for mikrobølgerækkevidden og krydstråden CON1 A for "dyretolerance".

Hvis føleren ikke bruges, skal den udlæres fra modtagerkomponenten.

Inden du indlærer føleren i en ny modtagerkomponent, skal du udlære føleren fra den tidligere modtagerkomponent. På den måde kan der ikke utilsigtet udløses en sabotagealarm på den tidligere alarmcentral.

Inden du åbner følerens kabinet, skal du kontrollere, at alarmcentralen er i programmeringsmodus. Dette hindrer, at sabotagealarmen udløses.

Test ved den rutinemæssige vedligeholdelse, at føleren fungerer ordentligt. Kontroller sabotagekontakten.

Kontrollér for tegn på insekter, der er trængt ind i udstyret, og rengør udstyret ved behov. Udskift batterierne hvert andet til tredje år, eller når alarmcentralen viser "Tomt batteri føler". Den batteritype, der skal bruges som erstatning, findes i de Tekniske data.

Bemærk

Brug kun den oplyste batteritype eller batterier af samme kvalitet iht. databladet. Føleren er kontrolleret med disse batterityper. Den giver fuld effektivitet med disse batterityper. Det frarådes at bruge meget billige batterier, da disse evt. ikke egner sig til dette formål.

Bemærk

Når du har taget de gamle batterier ud, skal du vente 30 sekunder, inden du sætte de nye i.

Bemærk

Batterier og udstyr skal bortskaffes iht. WEEE-direktivet og de gældende lokale og nationale bestemmelser.

Bemærk:

Sådan udskifter du batterierne:

• Sæt alarmcentralen i programmeringsmodus.
• Løsn skruen på undersiden, og åbn kabinettet.
• Tag batterierne ud.
• Vent 30 sekunder, inden du sætter de nye batterier i.
• Luk kabinettet, og stram igen skruen på undersiden.
• Test systemet.

Føleren bør kontrolleres én gang om året. Ved hver inspektion:

• Kontrollér, om føleren har synlige tegn på skader på huset eller frontafdækningen.
• Kontrollér, at sabotagekontakten fungerer.
• Kontrollér, om føleren viser tegn på skader eller slitage.
• Sådan rengør du føleren.
• Kontrollér batteriernes tilstand.
• Kontrollér ladestatus for batterierne
• Udskift batterier og genopladelige batterier som anbefalet i procentens anvisninger
• Test føleren.
• Kontrollér signalstyrken
• Test kommunikationen.
• EN 50131-7 "Alarmanlæg – anlæg, der rapporterer om indbrud og overfald – del 7: Anvendelsesregler" skal desuden overholdes.

Der kræves ingen kontrol af kalibreringer eller tilpasninger.

Vedligeholdelse og reparation foretaget af brugeren

• Rengør føleren udvendigt.
• Ellers skal brugeren ikke udføre mere vedligeholdelsesarbejde.
• Brugeren kan teste føleren via alarmcentralens programmeringsmodus (gangtest).

Garanti

Bemærk

• ABUS-produkter er designet og produceret med største omhu og kontrolleret efter gældende forskrifter.
• Garantien omfatter udelukkende mangler, som skyldes materiale- eller produktionsfejl på salgstidspunktet. Hvis der kan dokumenteres en materiale- eller produktionsfejl, repareres eller erstattes komponenterne efter garantiyderens skøn.
• Garantien ophører i disse tilfælde med udløbet af den oprindelige garantiperiode på 2 år. Der kan ikke stilles yderligere krav.
• ABUS hæfter ikke for mangler eller skader, som er opstået som følge af udefrakommende påvirkninger (f.eks. transport, vold, fejlbetjening), ukorrekt anvendelse, normalt slid eller manglende overholdelse af denne vejledning.
• I tilfælde af garantikrav skal den originale kvittering med købsdato og en kort skriftlig fejlbeskrivelse vedlægges det pågældende defekte produkt.
• Hvis produktet har en fejl, som var til stede allerede før købet, skal du henvende dig direkte til forhandleren inden for de første to år.

Hvis du har spørgsmål, bedes du henvende dig til din forhandler eller installatør.

Hvis du har spørgsmål, bedes du henvende dig til den pågældende support-hotline.

Oplysninger vedr. produktet findes på vores hjemmeside.

Nedlukning af føleren

• Vælg:

Programmeringsmodus -> Komponenter -> Føler-> Trådløse følere -> Tilføj/fjern føler -> Zone 2xy

• Vælg den ønskede zone (den ønskede føler).
• Du får visningen "Nulstil zone?". Tryk på "Vælg" og i næste trin "Ja".
• Fjern følerens strømforsyning.
• Fjern installationen, og afmontér føleren.

Bortskaffelse

Bortskaf udstyret iht. EU-direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr – WEEE (Waste from Electrical and Electronic Equipment). Hvis du har spørgsmål, bedes du henvende dig til de kommunale myndigheder, der er ansvarlige for bortskaffelse.

Du kan få oplysninger om indsamlingssteder til dit gamle udstyr hos f.eks. de lokale

myndigheder, de lokale genbrugsstationer eller hos din forhandler.

Hermed erklærer ABUS Security-Center GmbH & Co. KG, at det trådløse anlæg med artikelnummeret FUBW50120 er i overensstemmelse med RED-direktiv 2014/53/EU.

EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.abus.com > Artikelsøgning > FUBW50120 > Downloads

Overensstemmelseserklæringen kan også rekvireres på følgende adresse:

Secvest Trådløs Bevægelsesføler, PIR-Mikrobølge

Installations- og betjeningsvejledning

IT
