Produkttype	Bærbar termisk hækklipper
Mærke	PowerPlus
Model	POWPG30110
Klingelængde	610 mm
Klingehastighed	4000 o/min
Motor slagvolumen	22,2 cc
Motorens maksimale hastighed	10.000 o/min
Tomgangshastighed	3100 o/min
Maksimal effekt	0,68 kW
Tankkapacitet	440 ml
Brændstof	Blanding af blyfri benzin og 2-taktsolie (40:1)
Lydtryk (LpA)	95 dB(A)
Lydeffekt (LwA)	107 dB(A)
Vibration (aw)	3 m/s²
Tændrørstype	Champion
Roterende baghåndtag	Ja (90° venstre/højre)
Vægt (estimeret)	5 kg

Ofte stillede spørgsmål - POWPG30110 PowerPlus

Hvilken type brændstof skal bruges?

Brug en blanding af blyfri benzin og luftkølet 2-taktsolie i forholdet 40:1. Brug aldrig ren benzin.

Sådan starter du motoren kold:

Placer apparatet på rent underlag, tryk på primerpumpen 7-10 gange, luk chokeren, træk langsomt i startkablet indtil du mærker modstand, og træk derefter kraftigt. Når den starter, åbn chokeren.

Sådan stopper du motoren:

Slip gaspedalen helt, og tryk derefter på 'O'-siden af motorafbryderen i et par sekunder, indtil den stopper.

Sådan ændrer du vinklen på baghåndtaget:

Indtræk gaspedalen, træk i rotationslåsen, og drej håndtaget 90° til venstre eller højre. Slip låsen for at låse.

Hvor ofte skal klinger smøres?

Smør klingerne før og efter hver brug med let olie langs klingestangens kant.

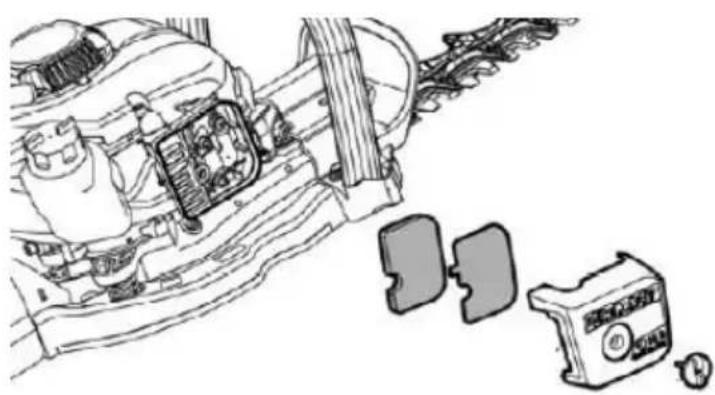

Sådan rengør du luftfilteret:

Fjern luftfilterdækslet, bank elementet for at fjerne støv, eller rengør det med varmt sæbevand. Tør helt, inden du samler igen. Udskift hvis det er deformt.

Hvilket beskyttelsesudstyr skal bæres?

Brug beskyttelsesbriller, handsker, skridsikre sikkerhedssko, høreværn og støvmaske om nødvendigt.

Hvad gør man ved brændstoflækage?

Sluk motoren, tør straks spildt brændstof op med en klud. Ryg ikke, og hold dig væk fra flammer. Kontroller tankdækslet.

Sådan opbevarer du apparatet i længere tid:

Tøm tanken, lad motoren køre til stop. Fjern tændrøret, indsprøjt 1-2 cc 2-taktsolie, træk i startkablet 2-3 gange. Sæt tændrøret på igen, rengør og opbevar tørt.

Hvad gør man, hvis motoren ikke starter?

Kontroller startprocedurerne, tændrørets tilstand, luftfilteret og brændstoffet. Sørg for, at primerpumpen er fyldt. Tør eller udskift tændrøret om nødvendigt.

BRUGSANVISNING POWPG30110 PowerPlus

8.3 Endre vinkel på bakre håndtak....9

Deretter må du kaste det i ditt lokale avfallssystem.

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

Manual

Maskin

Skrutrekker

Nøkkel 8-10 mm

Nøkkel

Flaske for totaktsolje (tom)

Tennpluggnøkkel

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til, brann og/eller alvorlige personskader.

5.1 Arbeidsplassen

ADVARSEL: Manglende smøring annullerer motorgarantien. Bensin og olje må blandes i forholdet 40:1.

7.3 Fylling

- Hold klipperen godt nede slik at du ikke mister kontrollen når du starter motoren. Hvis du ikke holder klipperen fast, kan motoren få deg til å miste balansen eller svinge sverdet med knivene mot deg eller et objekt.

- Trekk starchåndtaket sakte ut 10-15 cm, til du føler motstand.

8.3 Endre vinkel på bakre håndtak

Hvis elementet er deformert eller skadet, må det skiftes ut.

produktbetegnelse: Hekkeklipper 22,2 cm³

merke: POWERplus

modell: POWPG30110

5.1 Arbejdsområde....4

5.2 Personlig sikkerhed....4

5.3 Omhyggelig håndtering og anvendelse af værktøjer....5

5.4 Service....5

6 SIKKERHEDSADVARSLER FOR BENZIN....5

7 BRÆNDSTOF 6

7.1 Anbefalet benzin....6

7.2 Brændstof og olieblanding....6

7.2.1 Opblanding af brændstof....6

7.3 Genoptankning....6

7.4 Opbevaring af brændstof 7

8 BRUG 7

8.1 Start af motoren 7

8.1.1 Koldstart....7

8.1.2 Varmstart....8

8.2 Stop af motoren 8

8.3 Endring af det bageste håndtags vinkel....8

8.3.1 Sådan ændres vinklen:....9

8.3.2 Lodret klipning....9

9 VEDLIGEHOLDELSE 10

9.1 Smøring af knivene....10

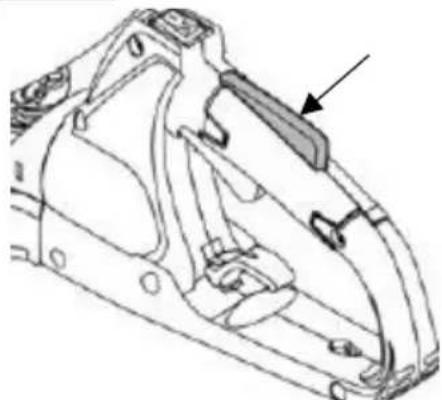

9.2 Sikkerhedslås....11

9.3 Luftfilter....11

9.4 Antivibrationssystem....11

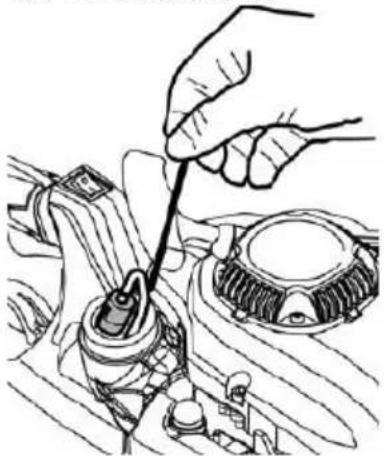

9.5 Brændstofffilter 12

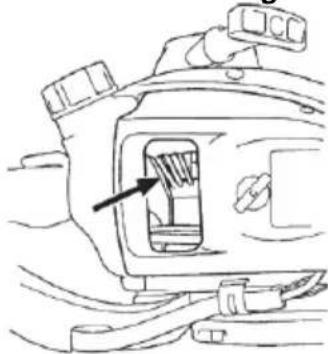

9.6 Køleluftretning 12

POWERPLUS POWPG30110 DA

9.7 Tændrør 12

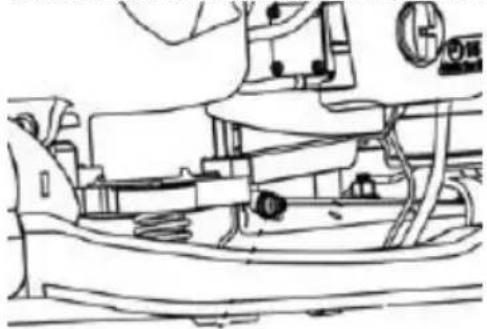

9.8 Gearhus....13
9.9 Støjdæmper....13

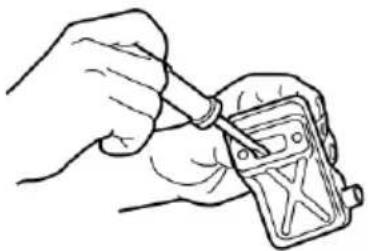

9.9.1 After hver 100 timers brug....13

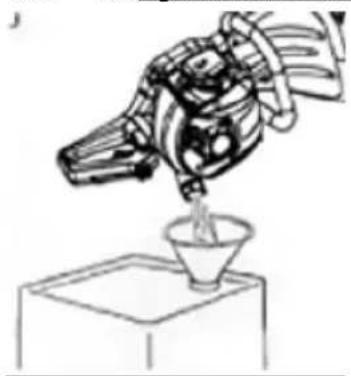

9.9.2 Vedligeholdelse før opbevaring 13
10 RENG∅RING....13
11 OPBEVARING....14
12 OPSTART EFTER EN LÄNGERE OPBEVARINGSPERIODE ....14
13 TEKNISKE DATA....14
14 ST∅J....14
15 FEJLFINDING 15
16 GARANTI....16
17 MILJ∅....16
18 KONFORMITETSERKLÆRING....17

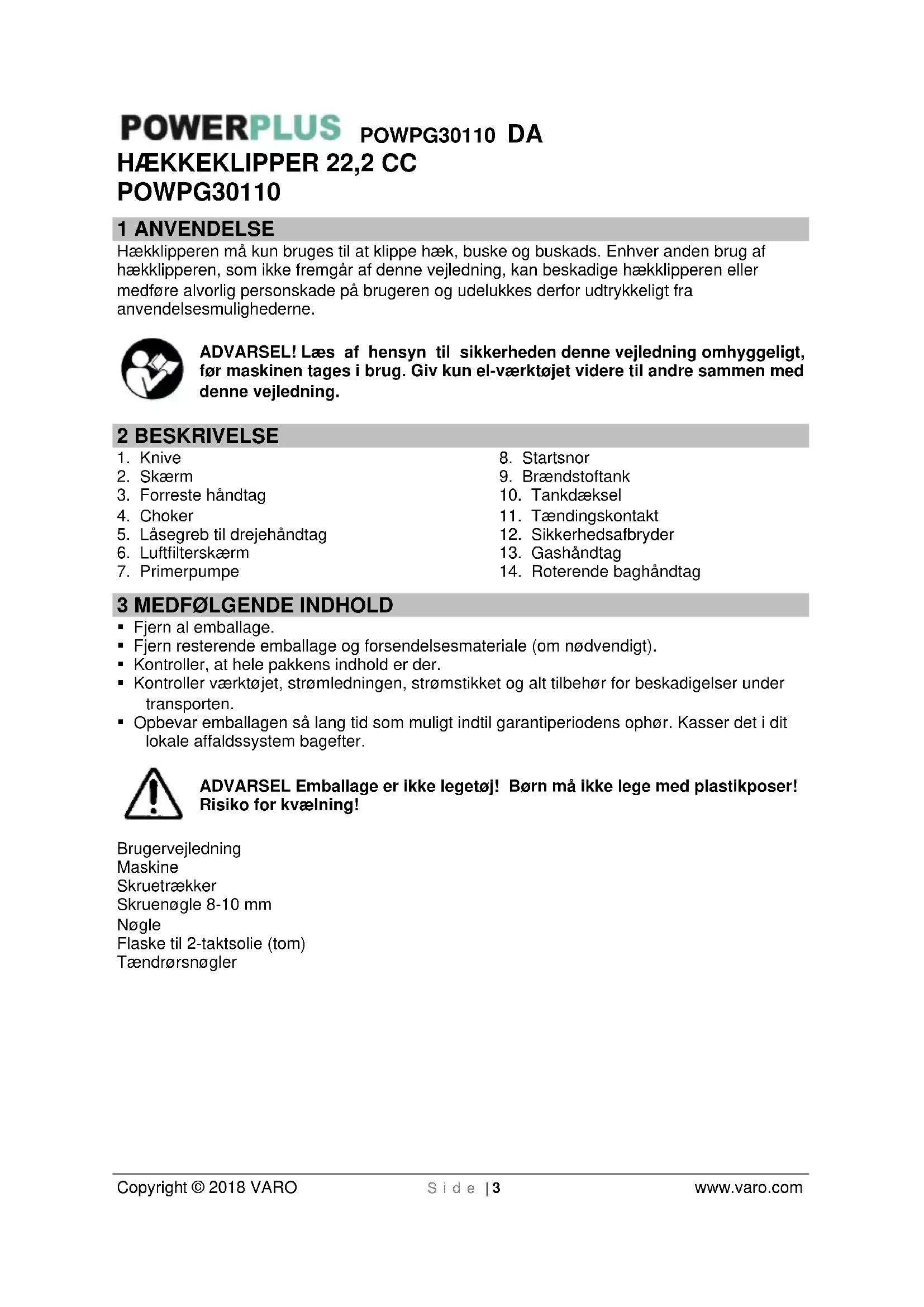

POWERPLUS POWPG30110 DA HÄEKKEKLIPPER 22,2 CC POWPG30110

1 ANVENDELSE

Hækklipperen må kun bruges til at klippe hæk, buske og buskads. Enhver anden brug af hækklipperen, som ikke fremgår af denne vejledning, kan beskadige hækklipperen eller medføre alvorlig personskade på brugeren og udelukkes derfor udtrykkeligt fra anvendelsesmulighederne.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE

1. Knive
2. Skærm
3. Forreste håndtag
4. Choker
5. Låsegreb til drejehändtag
6. Luftfilterskærm
7. Primerpumpe
8. Startsnor
9. Brændstoftank
10. Tankdæksel
11. Tændingskontakt
12. Sikkerhedsafbryder
13. Gashåndtag
14. Roterende baghåndtag

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

Brugervejledning

Maskine

Skruetrækker

Skruenøgle 8-10 mm

Nøgle

Flaske til 2-taktsolie (tom)

Tændrørsnøgler

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER
I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Bar åndedrætsværn ved støvdannelse.
	Læs vejledningen før brug.		Anvend aldrig hækkeklipperen i regnvejr eller i fugtige eller våde omgivelser. Fugt giver fare for elektrisk stød.
	Brug høreværn.		Brug beskyttelseshandsker.
	Brug øjenbeskyttelse.		Anvendelse af beskyttelsessko anbefales.
	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Rygning forbudt.
	Ingen åben ild.		Brændstof og olieblanding.
	Hold hænderne væk fra klingerne, rør ikke ved klingerne idet maskinen startes samt mens den er i brug.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR VÄERKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage brand og/eller alvorlige kvæstelser.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Personlig sikkerhed

- Vær opmærksom. Hold øje med, hvad du gør, og brug værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

POWERPLUS POWPG30110 DA

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Hvis man har fingeren på afbryderen, mens værktøjet bæres kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.3 Omhyggelig håndtering og anvendelse af værktøjer

• Overbelast ikke værktøjet. Brug det værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
• værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet, værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.4 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SIKKERHEDSADVARSLER FOR BENZIN

• Må ikke betjenes i farlige områder. Dette omfatter områder, hvor der er risiko for eksplosion af benzindampe, udsivende gas eller eksplosivt støv.
• Må ikke betjenes på snævre områder. Udstødning gasser, røg og dampe kan nå farlige koncentrationer.
• Beskyt dit værktøj. Denne hækkeklipper er IKKE VEJRFAST og bør ikke udsættes for direkte sollys, høje temperaturer, fugtige eller våde omgivelser eller høj luftfugtighed.
• Der må ikke ryges under tankning. Dette er potentielt farligt, da det kan antænde brændstoffet og forårsage en eksplosion.
• Pas på du ikke spilder brændstof. Kontrollér, at motoren er slukket, når du fylder brændstof på hækkeklipperen. Undgå at spilde brændstof, da dette også kan antændes med den varme motor. Evld aldrig brændstof på motoren, mens den kører.
• Vær forsigtig når du stiller hækkeklipperen til opbevaring. Opbevar hækkeklipperen på et tørt sted væk fra brændbare væsker.
• Hold afstand. Hækkeklipperen udsender udstødningsgasser. Sørg for at tilskuerne holder en sikker afstand.

POWERPLUS POWPG30110 DA

- Sørg for at du bruger olieopblandet brændstof. Bland 40 dele blyfri benzin med1 del 2-taktsolie. Hvis dette ikke overholdes, vil motoren blive overophedet og forårsage skade på hækkeklipperen.

7 BRÆNDSTOF

7.1 Anbefalet benzin

Nogle typer standardbenzin er beriget med iltholdige forbindelser såsom alkohol eller æter for at overholde bestemmelser vedrørende ren luft. Motoren er konstrueret til at køre godt på alle typer bilbenzin, herunder disse typer af beriget benzin, så længe at de ovennævnte blandingsforhold overholdes!

7.2 Brændstof og olieblanding

Opnå de bedste resultater ved brug af normal blyfri benzin blandet med brugerdefineret luftafkølet,2-takts motorolie i forholdet 40:1.

Advarsel: Brug aldrig ren benzin til maskinen. Dette giver permanente motorskader og annullerer producentens garanti for produktet. Brug aldrig en brændstofblanding som har været opbevaret i mere end 30 dage.

Advarsel: 2-takts smøremidlet skal være højoktan olie til 2-takts luftafkølede motorer og med blandingsforholdet 40:1. Brug ikke et 2-takts olieprodukt med et anbefalet bladningsforhold på 100:1. Hvis utilstrækkelig smøring er årsag til motorskader, annulleres producentens motorgaranti.

7.2.1 Opblanding af brændstof

Hæld først olien i en godkendt brændstofdunk og derefter benzinen, således at benzinen blandes med olien. Ryst derefter dunken for at sikre, at brændstoffet er blandet tilstrækkeligt.

Advarsel: Manglende smøring annullerer motorgarantien. Benzin og olie skal blandes i forholdet 40:1.

7.3 Genoptankning

• Sluk for motoren.
• Stands altid motoren og sørg for, at der aldrig er åben ild eller røg i nærheden, når der fyldes brændstof på.
• For at undgå olieforurening skal du passe på, at du ikke spilder brændstof eller olie. Hvis du spilder brændstof skal hækkeklipperen rengøres med det samme.
• Pas på du ikke spilder brændstof på motoren. Hvis dette skulle ske, skal det tørres op for at undgå brand.
• Undgå at brændstoffet kommer i kontakt med dit tøj. Hvis du spilder brændstof på dit tøj, skal du skifte det med det samme (for at forhindre at der går ild i det).
• Inspicer brændstoftankdækslet regelmæssigt for at sikret, at det kan skrues ordentligt på og ikke lækker.
• Stram brændstoftankdækslet sikkert til. Start motoren et andet sted (mindst tre meter væk fra genoptankningsstedet).
• Fyld aldrig brændstof på tanken i lukkede omgivelser, da brændstofdampene samler sig ved jordniveau og udgør en eksplosionsfare.
• Brændstoffet må kun transporteres og opbevares i godkendte beholdere. Sørg for at det brændstof du opbevarer, ikke er tilgængeligt for børn.
• Rengør området rundt om tankdækslet for at forhindre at der kommer snavs ned i brændstoftanken.

POWERPLUS POWPG30110 DA

• Skru dækslet af og fyld tanken med brændstof. Filtrer brændstoffet med en gazetragt.
• Stram dækslet til med håndkraft alene.
• Rengør rundt som dækslet og tanken efter genoptankning.
  ■ tør altid spildt brændstof op for at forhindre brand.

7.4 Opbevaring af brændstof

• Brændstof kan kun opbevares i begrænset tid.
• Køb kun den mængde kan bruge i løbet af en periode på fire uger.
  ■ Brug kun godkendte brændstofbeholdere.

8 BRUG

8.1 Start af motoren

Gå mindst tre meter væk fra genoptankningsstedet. Placer hækkeklipperen på et rent jordområde og pas på at skæreværktøjet ikke er i kontakt med jorden eller andre genstande.

Hold knivene væk fra alt der ligger i nærheden, da de begynder at bevæge sig, så snart motoren starter.

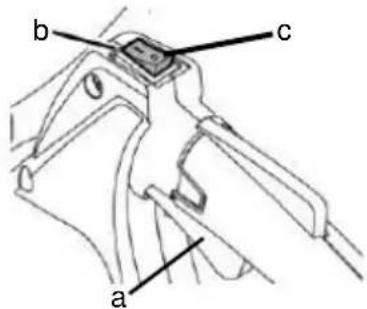

8.1.1 Koldstart

Hvis motoren er kold eller har været stoppet i mere end fem minutter, eller når der hældes brændstof på motoren.

b c a

I-O-kontakten sættes automatisk i stillingen "I".

- Tryk forsigtigt på primerpumpen (7 til 10 gange), indtil brændstoffet begynder at strømme ind i den.

POWERPLUS

POWPG30110 DA

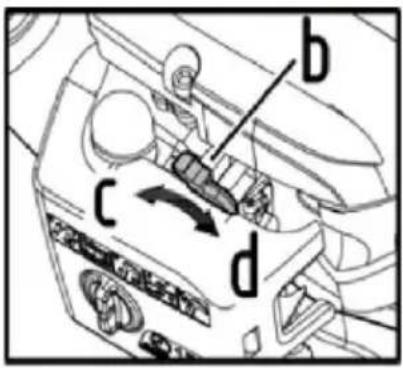

b c d

■ Flyt chokeren (b) til positionen "|ʌ|. (åbent c)

• Hold godt fast i hækkeklipperen, så du ikke mister kontrollen over den, mens motoren startes. Hvis den ikke holdes nede korrekt, kan motoren skubbe dig ud af balance eller svinge skæreknivn ind i en genstand eller din krop.
• Træk langsomt startrebet 10 til 15 cm, og kontroller trykkets placering.
• Træk kraftigt i startrebet, når du kan mærke trykket og start så motoren.
• Når motoren starter, skal choker-håndtaget sættes tilbage i "lukker d). Lad motoren køre i et minut ved moderat hastighed, før du skifter til fuld hastighed.

NB: Når motoren genstartes øjeblikkeligt efter den er stoppet, skal du lade chokeren være åben.

NB: Hvis du giver maskinen for meget choker kan det være svært at starte motoren på grund af for meget benzin. Hvis motoren ikke starter efter adskillige forsøg, skal du åbne chokeren og trække i startrebet eller fjerne tændrøret og tørre det.

8.1.2 Varmstart

Genstart af motoren øjeblikkeligt efter den er stoppet. Hvis motoren ikke starter, skal du gentage trinene ovenover.

Undgå at trække startrebet helt ud eller lade det svirpe tilbage ved at slippe grebet, da disse handlinger kan forårsage startfejl.

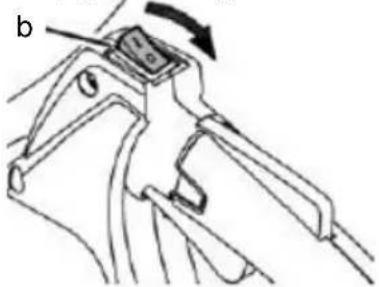

8.2 Stop af motoren

- Slip gashåndtaget helt.

- Skub motorkontakten til positionen "O" i nogle sekunder. Motoren vil nu sænke farten og stoppe.

NB: Hvis motoren fortsætter med at køre, skal du lukke chokeren, således at motoren stopper efter et stykke tid.

8.3 Ændring af det bageste håndtags vinkel

POWERPLUS POWPG30110 DA

vinklet på det bageste håndtag kan ændres, således at klipperen kan bruges til klippe lodret. Håndtaget kan drejes 90° til venstre og højre, så det ikke er nær så anstrengende at klippe hæk.

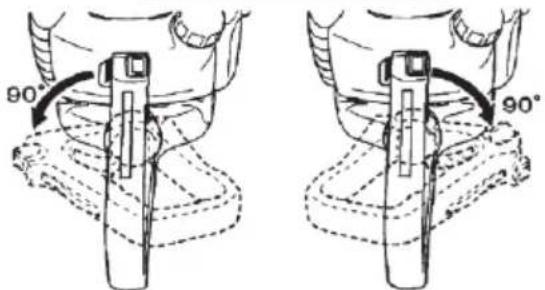

8.3.1 Sådan ændres vinklen:

90° 90°

- Sæt gashåndtaget tilbage og drej det bageste håndtag ved at trække i rotationslåsestiften.

- Drej det bageste håndtag 90 grader til højre eller venstre.

- Slip låsestiften efter endt rotation. Fastgør det bageste håndtaget ved at holde rotationslåsestiften nede med din finger.

• Giv kun så meget gas som er nødvendigt for at udføre klipningen. Overdreven motorhastighed er unødvendigt.
• Hvis hækkeklipperen vippes 5 til 10^ ind mod den genstand, der skal klippes, bliver klipningen lettere, og du får et godt resultat.
• Hold altid kroppen på hækkeklipperens karburatorside; aldrig på siden med lyddæmperen.
• Når en ny maskine anvendes for første gang, kan der komme fedt ud af gearhuset i de første par minutter. Da dette dog er overskydende fedt er der ingen grund til bekymring. Husk dog at tørre det væk, når motoren er stoppet.

• Når det bageste håndtag drejes til højre, skal du holde det med højre hånd og det forreste håndtag med venstre hånd.
• Når det bageste håndtag drejes til venstre, skal du holde det forreste håndtag højre hånd og det bageste håndtag med venstre hånd. Udfør klipningen i cirkelbevægelser.

9 VEDLIGEHOLDELSE

Vores maskiner er udviklet at kunne anvendes i lang tid med kun et minimum af vedligeholdelse. For at maskinen fortsat skal kunne virke tilfredsstillende kræver det korrekt behandling af maskinen og regelmæssig rengøring.

	System /komponent	Fremgangsmåde	Føribrugtagning	Efterhver25timer	Efterhver50timer	Efterhver100timer	nb
	Der lækkesbrændstof,spild afbrændstof	Tør op	V
	Brændstoftank, luftfilter,brændstofffilter	Kontroller/rengør	V	V			Udskift omnødvendigt
	Justeringsskru e for tomgang	Se justering aftomgangs hastighed	V				Udskift omnødvendigtkarburatoren
	Tændrør	Rengør og efterregule r tændrørsa fstand			V		MELLEMRUM:0,6-0,7 mm,udskift omnødvendigt
	Cylinderribbe,luftindsugningfor afkøling	Rengør		V
	Lyddæmper,gnistskærm,cylinderens udstødningspo rt	Rengør				V
	Gashåndtag,tændingsafbry der	Kontroller funktioner	V
	Skæredele	Udskiftes hvis der er noget galt	V
	Gearhus	Smøres		V
	Skruer/møtrikk er/bolte	Efterspæn d/udskift	V			V	ikke justeringsskruer

Advarsel: Sørg for at motoren er stoppet og afkølet, før der udføres nogen form for service på hækkeklipperen.

9.1 Smøring af knivene

Advarsel: Før du smører knivene skal du kontrollere, at maskinen er slukket samt at knivene er stoppet helt.

POWERPLUS

POWPG30110 DA

G-G-A-A-A-A F-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-E-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-B-F-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A-E-A

Smør knivene før og efter hver ibrugtagning. Dette gør klippearbejdet nemmere og forlængere knivenes levetid. Påfør en smule maskinolie langs kanten af kniven.

9.2 Sikkerhedslås

Advarsel: Brug ikke hækkeklipperen, hvis sikkerhedslåsen er defekt.

Sikkerhedslåsen sørger for at gashåndtaget ikke uforvarende accelerer. Du kan accelerere gashåndtaget ved at trykke på sikkerhedslåsen.

Sikkerhedslås:

• Kontroller at gashåndtaget ikke flytter sig, när du ikke trykker på sikkerhedslåsen.
• Kontroller om gashåndtaget flytter sig, när du tager fat i det eller slipper det, mens du skubber til sikkerhedslåsen.
• Kontroller om sikkerhedslåsen vender tilbage til sin oprindelige position, när du fjerner din hånd fra sikkerhedslåsen.

Hvis du opdager nogen defekter i forbindelse med ovenstående kontroller, skal du have hækkeklipperen repareret hos din nærmeste reparatør.

9.3 Luftfilter

Hvis elementet er beskidt, skal du rengøre det ved at banke let på det eller blæse skidtet væk med luft eller rengør med varmt sæbevand (skal være helt tør før montering).

Hvis elementet er deformt eller beskadiget, skal du udskifte det med et nyt.

Når du har rengjort elementet, skal det sættes på filterlegemet med stemplet udad (mod filterskærmen).

Påmonter derefter filterskærmen.

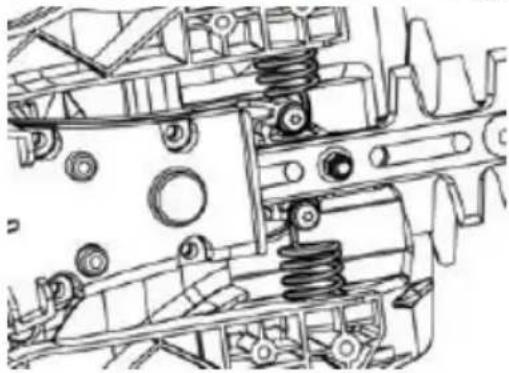

9.4 Antivibrationssystem

POWERPLUS

POWPG30110 DA

Det deforme eller beskadigede antivibrationssystem kan forårsage for brud og komme løs eller falde af motoren og/eller kniven.

- Kontrollér jævnligt, at fjedrene ikke er deforme eller beskadigede.

9.5 Brændstofffilter

Når motoren løber tør for benzin, skal det kontrolleres, om benzindækslet og brændstofffilteret er tilstoppet.

9.6 Køleluftretning

Denne motor er luftkølet. Tilstopning med støv mellem indgangsporten til køleluften og cylinderribberne vil medføre overophedning af motoren. Kontrollér med jævne mellemrum og rengør cylinderribberne efter fjernelse af luftfilteret og cylinderdækslet.

9.7 Tændrør

Startfejl og udsætning forårsages ofte af et tilsmudset tændrør. Rengør tændrøret regelmæssigt og udskift det efter behov.

Vigtigt: Når du afmonterer tændrørshætten, skal du passe på at du ikke tager forseglingen af hætten. Hvis motoren bruges uden forseglingen, kan den blive overophedet.

Vigtigt: Når du påmonterer tændrøret, skal du først skrue det på med dine fingre og derefter fastspænde det med en speciel tændrørsnøgle. Hvis tændrøret spændes for meget bliver cylinderen og stemplet beskadiget

POWERPLUS

POWPG30110 DA

9.8 Gearhus

Smøres med multifunktionsfedt efter hver 25 timers brug.

9.9.1 After hver 100 timers brug

Kontroller om olie eller fedt har arbejdet sig ind mellem koblingskanten og tromlen. Hvis dette skulle være tilfældet, skal det tørres væk med benzin som er oliefri og blyfri.

9.9.2 Vedligeholdelse før opbevaring

Tør brændstof – som er spildt på enheden - væk med en tør klud.

Fjern brændstoffet fra tanken og lad motoren kører indtil den stopper af sig selv.

- Afmonter tændrører og hæld 1-2 cc 2-takts olie ned i motoren. Træk i startrebet 2-3 gange, påmonter tændrøret igen og stop det ved forsnævringen.

- Smør metaldelene med rustbeskyttende olie såsom gastråden osv. Sæt skeden på kniven og hold den inden døre på steder, hvor der ikke er fugt.

10 RENG∅RING

• Rengør plastikdelene med en fugtet klud.
• Brug aldrig rengøringsmidler, opløsningsmidler er spidse genstande.

11 OPBEVARING

For at sikre at hækkeklipperen virker igen efter en lang opbevaringsperiode, skal du gøre følgende:

• Tøm brændstoftanken. Dette gøres ved at starte motoren og lade den køre indtil den stopper. Bortskaf overskydende brændstof på en miljømæssigt forsvarlig måde.
• Lad motoren køle af og afmonter tændrøret.
• Fyld en teskefuld 2-takts blanding i tændrørsåbningen og træk startrebet helt ud adskillige gange.
• Kontroller tændrøret og udskift det, hvis der er brændt for meget af tændingsspidsen.
• Opbevar kniven på et tørt sted hvor der ikke er brandfare.

■ Afmonter tændrøret.
- Træk hurtigt i startsnoren adskillige gange for at fordele olie og aflejringer i motoren.
- Kontroller tændrøret og udskift det om nødvendigt og skru det på igen.
- Fyld brændstoftanken med 2-takts blandingen.

13 TEKNISKE DATA

Motorforskydning	22.2 cc
Konstruktion	Håndholdt
Tændrørstype	Champion
Brændstoftank kapacitet	440 ml
Klingens længde	610 mm
Knivhastighed	4.000 omdr. pr. min.
Maks. motorhastighed	10.000 omdr. pr. min.
Motorens tomgangshastighed	3.100 omdr. pr. min.
Roterende baghåndtag	Ja
Maks. effekt	0.68 kW
Blandingsforhold for motorolie / benzin	1:40

14 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA 95 dB(A)

Lydeffektniveau LwA 107 dB(A)

BEMÆRK: brug høreværn när lydtrykket er over 85 dB(A).

Vibrationsniveau

3 m/s²

K = 1,5 ~m / s^2

15 FEJLFINDING

PROBLEM	ÅRSAG	G∅R F∅LGENDE
Maskinen vil ikke starte, eller starter men kører ikke.	▪ Forkerte startprocedurer.▪ Forkert justering af karburatorblanding.▪ Tilsmudset tændrør.▪ Tom brændstoftank▪ Primeren blev ikke trykket tilstrækkeligt ned.	▪ Følg instrukserne i brugermanualen.▪ Tag maskinen med til en autoriseret serviceforhandler og få indstillet karburatoren.▪ Udskift eller rengør tændrøret eller efterreguler dets mellemrum.▪ Fyld brændstoftanken med korrekt blandet brændstof.▪ Tryk langsomt primeren helt ned 10 gange
Motoren starter men har en lav effekt.	▪ Brændstofffilteret er tilstoppet.▪ Forkert håndtagsposition.▪ Beskidt gnistbeskyttelsesskærm▪ Beskidt luftfilter.▪ Forkert justering af karburatorblanding.	▪ Udskift brændstofffilteret.▪ Flyt til K∅R-position.▪ Udskift gnistbeskyttelsesskærmen.▪ Afmonter, rengør og påmonter filteret.▪ Tag maskinen med til en autoriseret serviceforhandler og få indstillet karburatoren.
Motor tøver.	▪ Forkert justering af karburatorblanding.▪ Luftfilteret er tilstoppet.▪ Gammelt eller forkert opblandet brændstof.	▪ Tag maskinen med til en autoriseret serviceforhandler og få indstillet karburatoren.▪ Udskift eller rengør luftfilteret.▪ Tøm brændstoftanken / Tilfør frisk brændstofblanding.
Ingen kraft ved belastning.	▪ Forkert justering af karburatorblanding.▪ Gammelt eller forkert opblandet brændstof.▪ Luftfilteret er tilstoppet.▪ Tilsmudset tændrør.	▪ Tag maskinen med til en autoriseret serviceforhandler og få indstillet karburatoren.▪ Tøm brændstoftanken / Tilfør frisk brændstofblanding.▪ Udskift eller rengør luftfilteret.▪ Udskift eller rengør tændrøret eller efterreguler dets mellemrum.
Kører uforudsigeligt.	▪ Forkert tændrørsmellemrum.▪ Blokeret gnistbeskyttelsesskærm▪ Beskidt luftfilter.	▪ Udskift eller rengør tændrøret eller efterreguler dets mellemrum.▪ Udskift eller rengør gnistbeskyttelsesskærmen.▪ Rengør eller udskift luftfilteret.
Overdreven røgdannelse.	▪ Forkert justering af karburatorblanding.▪ Forkert brændstofblanding.	▪ Tag maskinen med til en autoriseret serviceforhandler og få indstillet karburatoren.▪ Brug brændstof der er korrekt blandet i forholdet til 40:1.

16 GARANTI

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.
• Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

17 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde..

Sørg for at bortskaffe brugt motorolie på en miljømæssig korrekt måde. Vi anbefaler, at du tager det med i en forseglet beholder til din lokale genbrugsstation. Smid det ikke ud eller hæld det på jorden.

18 KONFORMITETSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: Hækkeklipper 22,2 cc

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 104dB(A)

Guaranteed 107dB(A)

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN ISO 10517 : 2009-A1

EN ISO 14982 : 2009

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager
