Typ produktu	Benzínový plotostřih přenosný
Značka	PowerPlus
Model	POWPG30110
Délka nože	610 mm
Rychlost nožů	4000 tr/min
Zdvihový objem motoru	22,2 cc
Maximální otáčky motoru	10 000 tr/min
Volnoběžné otáčky	3100 tr/min
Maximální výkon	0,68 kW
Objem nádrže	440 ml
Palivo	Směs bezolovnatého benzinu a oleje pro 2taktní motory (40:1)
Akustický tlak (LpA)	95 dB(A)
Akustický výkon (LwA)	107 dB(A)
Vibrace (aw)	3 m/s²
Typ zapalovací svíčky	Champion
Otočná zadní rukojeť	Ano (90° vlevo/vpravo)
Hmotnost (odhad)	5 kg

Často kladené otázky - POWPG30110 PowerPlus

Jaký typ paliva použít?

Použijte směs bezolovnatého benzinu a oleje pro vzduchem chlazené 2taktní motory v poměru 40:1. Nikdy nepoužívejte čistý benzin.

Jak nastartovat studený motor?

Postavte přístroj na čistou podlahu, stiskněte palivovou pumpu 7 až 10krát, zavřete sytič, pomalu táhněte za lanko, dokud neucítíte odpor, poté prudce zatáhněte. Po nastartování otevřete sytič.

Jak zastavit motor?

Zcela uvolněte spoušť plynu a poté stiskněte stranu 'O' vypínače motoru na několik sekund, dokud se nezastaví.

Jak změnit úhel zadní rukojeti?

Zatlačte spoušť plynu, zatáhněte za aretační kolík otáčení a otočte rukojeť o 90° doleva nebo doprava. Uvolněte kolík pro zajištění.

Jak často mazat nože?

Mažte nože před a po každém použití lehkým olejem podél okraje lišty nože.

Jak vyčistit vzduchový filtr?

Sejměte kryt vzduchového filtru, vyklepěte prvek, abyste odstranili prach, nebo jej omyjte v teplé mýdlové vodě. Před opětovnou montáží zcela osušte. Pokud je deformovaný, vyměňte jej.

Jaké ochranné pomůcky nosit?

Noste ochranné brýle, rukavice, protiskluzovou bezpečnostní obuv, protihlukovou přilbu a v případě potřeby masku proti prachu.

Co dělat při úniku paliva?

Vypněte motor, okamžitě setřete rozlité palivo hadrem. Nekuřte a držte se dál od ohně. Zkontrolujte uzávěr nádrže.

Jak skladovat přístroj po delší dobu?

Vyprázdněte nádrž, nechte motor běžet až do zastavení. Vyjměte zapalovací svíčku, vstříkněte 1-2 cc oleje pro 2taktní motory, 2-3krát zatáhněte za lanko. Vraťte svíčku, očistěte a uložte na suché místo.

Co dělat, když motor nestartuje?

Zkontrolujte postupy startování, stav zapalovací svíčky, vzduchový filtr a palivo. Ujistěte se, že je palivová pumpa naplněná. V případě potřeby svíčku osušte nebo vyměňte.

NÁVOD K OBSLUZE POWPG30110 PowerPlus

1 OBLAST POUŽITÍ......3
2 POPIS....3
3 SEZNAM OBSAHU BALENÍ....3
4 SYMBOLY 3
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO NÁSTROJE .....4
5.1 Pracovní oblast....4
5.2 Osobní bezpečnost....4
5.3 Používání nástrojů a péče o ně....5
5.4 Servis....5
6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU....5
7 PALIVO....6
7.1 Doporučený benzín....6
7.2 Směs paliva a oleje 6
7.2.1 Míchání paliva....6
7.3 Doplňování paliva 6
7.4 Skladování paliva....7
8 OBSLUHA 7
8.1 Spouštění motoru 7
8.1.1 Studený start....7
8.1.2 Teplý start....8
8.2 Vypnutí motoru 8
8.3 Změna úhlu zadní rukojeti....8
8.3.1 Jak změnit úhel:....9
8.3.2 Svislý provoz....9
9 ÚDRŽBA....9

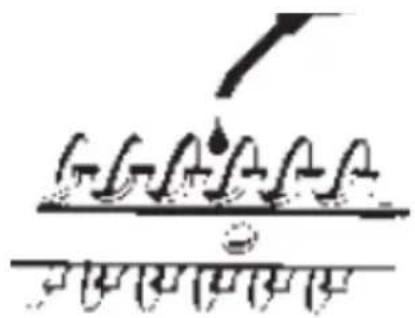

9.1 Mazání čepele....10

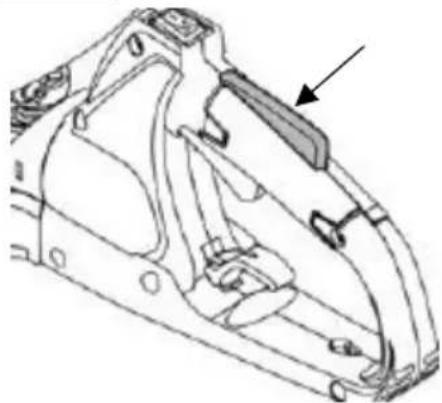

9.2 Pojistka....11

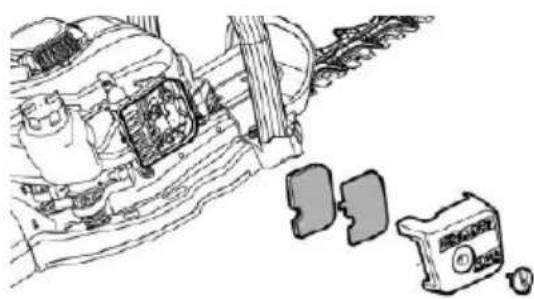

9.3 Čistič vzduchu....11

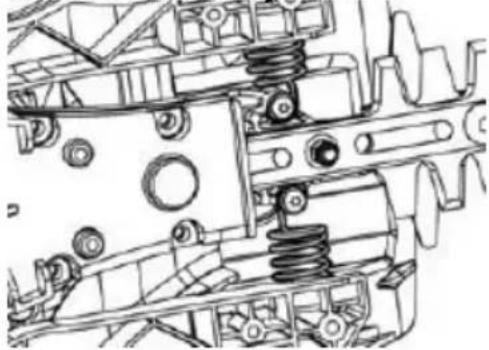

9.4 Antivibrační systém....12

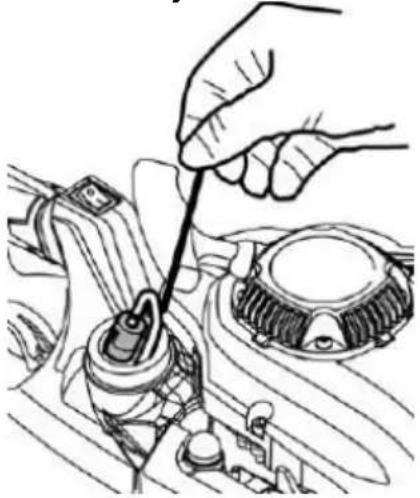

9.5 Palivový filtr....12

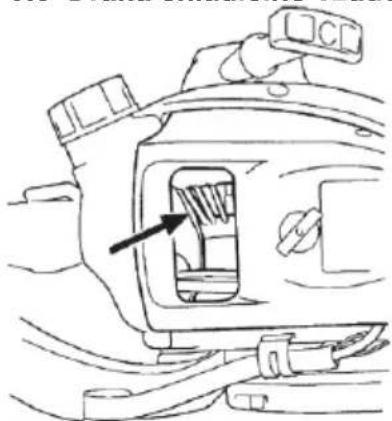

9.6 Dráha chladicího vzduchu....12

POWERPLUS POWPG30110 CS

9.7 Zapalovací svíčka....12

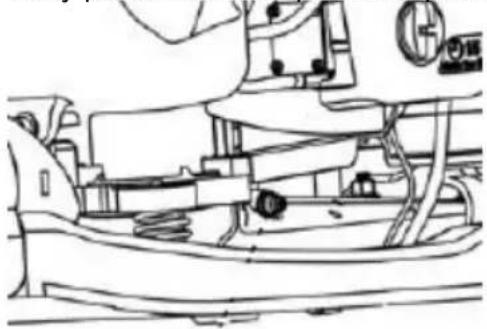

9.8 Převodová skřiň 13
9.9 Tlumič 13

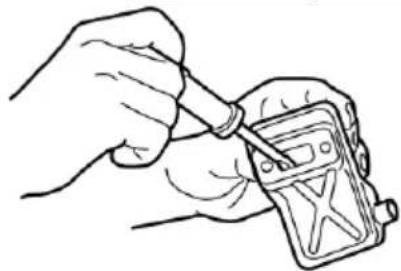

9.9.1 Po 100 hodinách používání....13

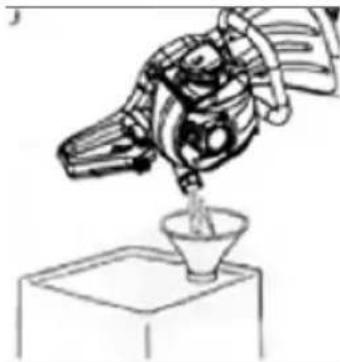

9.9.2 Údržba před skladováním 13
10 ČIŠTĚNÍ 13
11 USAZENINY 13
12 SPOUŠTĚNÍ PO DLOUHÉ ODSTÁVCE....14
13 TECHNICKÉ ÚDAJE....14
14 HLUK....14
15 ŘEŠENÍ PROBLÉMŮ 15
16 ZÁRUKA....16
17 ŽIVOTNÍ PROSTŘEDÍ......16
18 PROHLÁŠENÍ O SHODĚ 17

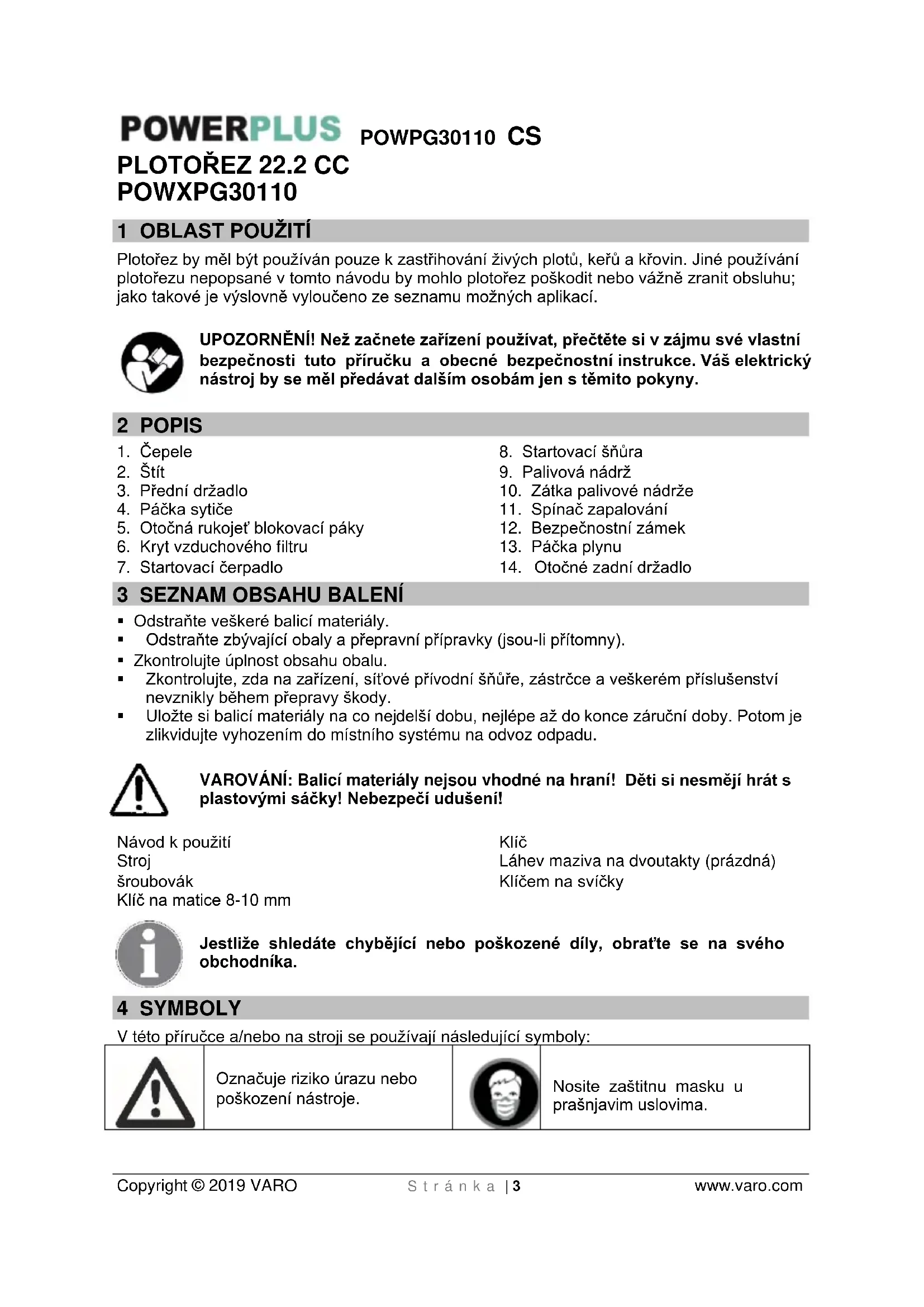

1 OBLAST POUŽITÍ

Plotořez by měl být používán pouze k zastřihování živých plotů, keřů a křovin. Jiné používání plotořezu nepopsané v tomto návodu by mohlo plotořez poškodit nebo vážně zranit obsluhu; jako takové je výslovně vyloučeno ze seznamu možných aplikací.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS

1. Čepele
2. Štít
3. Přední držadlo
4. Páčka sytiče
5. Otočná rukojeť blokovací páky
6. Kryt vzduchového filtru

7. Startovací čerpadlo

8. Startovací šňůra

9. Palivová nádrž
10. Zátka palivové nádrže
11. Spínač zapalování
12. Bezpečnostní zámek
13. Páčka plynu
14. Otočné zadní držadlo

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
• Zkontrolujte úplnost obsahu obalu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

Návod k použití

Stroj

šroubovák

Klíč na matice 8-10 mm

Klíč

Láhev maziva na dvoutakty (prázdná)

Klíčem na svíčky

Jestliže shledáte chybějící nebo poškozené díly, obrat'te se na svého obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

	Označuje riziko úrazu nebo poškození nástroje.		Nosite zaštitnu masku u prašnjavim uslovima.
	Pročitajte uputstvo pre upotrebe.		Nikdy stroj neprovozujte za deště nebo za vlhka či mokra.Za vlhka roste nebezpečí zasažení elektrickým proudem.
	Nosite zaštitu za uši.		Nosite zaštitne rukavice.
	Noste ochranné brýle.		Doporučeno nošení ochranné obuvi.
	U skladu sa osnovnim primenljivim bezbednosnim standardima evropskih direktiva.		Kouření je zakázáno.
	Bez otevřeného ohně.		Směs paliva a oleje.
	Držte ruce mimo dosah čepelí; nedotýkejte se čepelí při spouštění ani za provozu zařízení.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout.

5.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Osobní bezpečnost

• Při práci s nástrojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.
• Vyhýbejte se nahodilému spuštění. Nošení nástrojů s prstem na vypínači zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části nástroje může způsobit úraz.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.

POWERPLUS POWPG30110 CS

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.3 Používání nástrojů a péče o ně

• Na motorový nástroj netlačte. Používejte pro své cíle správný nástroj. Správný nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.
• Nepoužívané nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Nástroje jsou v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu nástroje. Při poškození dejte nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované nástroje.
• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
• Používejte nástroj, příslušenství a nástrojové bity atd. V souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.4 Servis

- Servisní práce na nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU

• Neprovozujte zařízení na nebezpečném místě. Mezi taková místa patří místa s nebezpečím výbuchu benzinových par, unikajícím plynem nebo výbušným prachem.
• Nepracujte v uzavřených prostorách. Výfukové plyny, kouř nebo výpary mohou dosáhnout nebezpečných koncentrací.
• Svůj nástroj chraňte. Tento plotořez NENÍ ODOLNÝ PROTI POVĚTRNOSTNÍM VLIVŮM a neměl by být vystavován přímému slunečnímu světlu, vysokým okolním teplotám a sychravému, mokrému nebo vysoce vlhkému prostředí.
• Nekuřte při doplňování paliva. To je potenciálně nebezpečné, protože může způsobit vznícení paliva a způsobit výbuch.
• Dávejte pozor, at' se palivo nerozlije. Při doplňování paliva do plotořezu zajistěte, aby byl motor vypnut. Zabraňte rozlití paliva, protože by od horkého motoru mohlo snadno chytnout. Nikdy nedoplňujte palivo za chodu motoru.
• Dávejte pozor, kam plotořez ukládáte. Skladujte plotořez na suchém místě odděleně od hořlavin.
• Dodržujte bezpečnou vzdálenost. Platořez vypouští výfukové plyny. Zabezpečte, aby byly okolostojící osoby v bezpečné vzdálenosti.
• Ujistěte se, že používáte směs paliva s olejem. Ujistěte se, že mícháte 40 dílů bezolovnatého paliva s 1 dílem oleje pro 2taktní motory. Jinak se motor přehřeje a poškodí váš plotořez.

7 PALIVO

7.1 Doporučený benzín

"Některé standardní benzíny jsou obohaceny sloučeninami s obsahem kyslíku, např. alkoholem

nebo éterem, aby vyhověly nařízením o čistém

vzduchu. Motor je navržen tak, aby dobře běžel na libovolný automobilový benzin včetně těchto obohacených benzínů pod podmínkou, že budou dodrženy výše uvedené směšovací poměry!"

7.2 Směs paliva a oleje

Nejlepších výsledků dosáhnete, když použijete bezolovnatý benzín běžné kvality smíchaný v poměru 40:1 s olejem pro dvoutaktní motory.

VAROVÁNÍ: Ve svém zařízení nikdy nepoužívejte čistý benzín. Způsobí to trvalé poškození zařízení a výrobcova záruka na tento výrobek se stane neplatnou. Nikdy nepoužívejte palivovou směs skladovanou déle než 30 dní.

VAROVÁNÍ: Dvoutaktní mazivo musí být prvotřídní olej určený pro dvoutaktní vzduchem chlazené motory, které pracují na směs 40:1. Nepoužívejte dvoutaktní olej s doporučeným směšovacím poměrem 100:1. Bude-li příčinou poškození motoru nedostatečné mazání, přestane platit záruka výrobce poskytovaná na motor.

7.2.1 Míchání paliva

Do schválené palivové nádoby dejte nejprve olej a potom benzín, aby se příchozí benzín mohl smísit s olejem. Nádobou zatřepte, aby se látky dobře promíchaly.

VAROVÁNÍ: Nedostatečné mazání vede k neplatnosti záruky. Benzín a olej je třeba směšovat v poměru 40:1

7.3 Doplňování paliva

■ Motor musí být vypnut.
- Při doplňování paliva vypněte motor, držte se z dosahu otevřeného ohně a nekuřte.
- Dbejte na to, abyste nerozlili ani palivo ani olej a neznečistili tak půdu (ochrana životního prostředí). Bylo-li rozlito palivo, ihned plotořez očistěte.
- Nikdy polijte palivem motor. Pokud se to stane, ihned palivo otřete, aby nezačalo hořet.
- Vyhněte se kontaktu paliva se svým oblečením. Rozlilo-li se vám palivo na oblečení, ihned se převlečte (aby na vás oblečení nevzplanulo).
Prohlížejte zátku palivové nádrže v pravidelných intervalech, aby bylo jisté, že je lze bezpečně zavírat a že dobře těsní.
Víčko palivové nádrže pečlivě upevněte. Zařízení spouštějte na jiném místě (vzdalte se alespoň 3 metry od místa, kde jste doplňovali palivo).
- Nikdy nedoplňuje palivo v uzavřených prostorách. Palivové výpary se shromaždují při zemi (nebezpečí výbuchu).
- Přepravujete a ukládejte palivo jen ve schválených nádobách. Ujistěte se, že skladované palivo není přístupné dětem.
- Důkladně očistěte oblast kolem zátky palivové nádrže, abyste zabránili pronikání nečistot do palivové nádrže.
- Odšroubujte zátku a naplňte nádrž palivem. K filtraci paliva použijte nálevku se sítkem.
- Zašroubujte zátku pevně, ale jen rukou.
- Okolí šroubovací zátky a nádrže po doplňování paliva vyčistěte.

POWERPLUS

POWPG30110 CS

Vždy otřete jakékoliv rozlité palivo, abyste předešli jeho vzplanutí.

7.4 Skladování paliva

• Palivo nelze skladovat po neomezenou dobu.
• Nakupujte jen množství, které spotřebujete za 4 týdny provozu.
• Používejte výhradně nádoby schválené pro skladování paliva.

8 OBSLUHA

8.1 Spouštění motoru

Vzdalte se alespoň 3 metry od místa, kde jste doplňovali palivo. Plotořez položte na čistou část povrchu země, přitom se ujistěte, že se řezací nástroj nedotýká země ani žádného jiného předmětu.

Udržujte řezací čepele z dosahu okolních předmětů. Při spuštění motoru se totiž začnou pohybovat.

8.1.1 Studený start

Když je motor studený nebo byl vypnut na déle než 5 minut nebo když bylo doplňováno palivo.

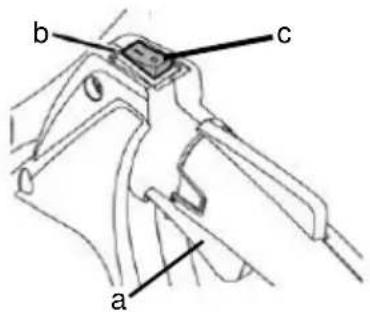

b c a

- Vypínač je automaticky nastaven do polohy „I“.

a. Ovladač plynu
b. Vypínač motoru
c. Stop

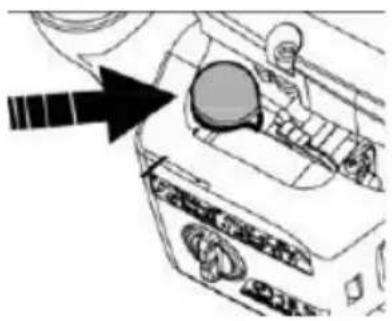

■ Lehce zapumpujte pumpičkou (7 až 10krát), dokud nezačne palivo protékat.

POWERPLUS

POWPG30110 CS

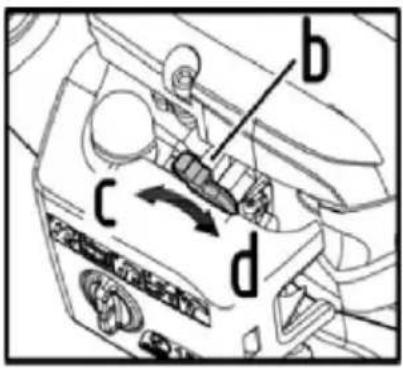

b c d

- Přesuňte páčku sytiče (b) do polohy „|k|“. (otevřít c)

• Zařízení přitlačte pevně k podkladu, aby se vám nevymklo při natáčení motoru.
  Nepřidržíte-li je řádně, může vás motor vyvést z rovnováhy a řezací čepel skončí v překážce nebo ve vašem těle.
• Pomalu zatáhněte za startovací páku 10 až 15 cm a zjistěte, ve kterém místě klade hlavní odpor.
  Když ucítíte odpor, zatáhněte silně a nastartujte motor.
  Když motor nastartuje, vrat'te páčku sytiče do polohy, | ♦ |". (zavřit d)
• Nechte motor běžet asi minutu mírnou rychlostí a teprve potom ho spustte naplno.

Poznámka: Spouštíte-li motor ihned po jeho vypnutí, nechte sytič otevřený.

Poznámka: Příliš nasycená směs může ztížit start motoru z důvodu nadbytku paliva. Když motor nenastartuje ani po několika pokusech, otevřete sytič a znovu zatáhněte za startovací šňůru, nebo vymontujte zapalovací svíčku a osušte ji.

8.1.2 Teplý start

Opakovaný start ihned po vypnutí motoru. Jestliže motor nenastartuje, opakujte výše uvedené kroky.

Nevytahujte šňůru až do konce a nevracejte ji prostým uvolněním knoflíku. Podobné kroky mohou vést k selhání startéru.

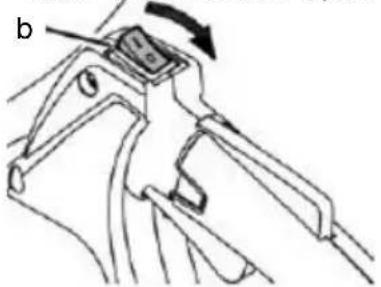

8.2 Vypnutí motoru

- Úplně povolte páčku plynu.

- Na několik vteřin přepněte vypínač motoru do polohy „O“. Motor zpomalí a zhasne.

Poznámka: Jestliže se motor nezastaví po vypnutí vypínačem, zavřete sytič a motor se za chvíli zastaví.

8.3 Změna úhlu zadní rukojeti

POWERPLUS POWPG30110 CS

Abyste mohli se zařízení pracovat svisle, je zadní rukojeť konstruována tak, že lze měnit její úhel.

Ke snížení únavy při střihání živých plotů lze rukojetí otáčet o 90° nalevo nebo napravo.

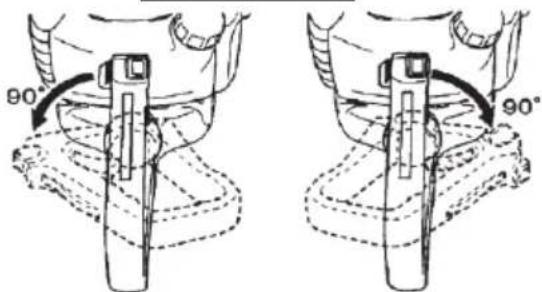

8.3.1 Jak změnit úhel:

90° 90°

• Obrat'te páčku plynu, vytáhněte pojistku otáčení a otočte zadní rukojeť.
• Otočte zadní rukojeť doprava nebo doleva o 90 stupňů.

• Po otočení pojistku pustte. K zajištění zadní rukojeti zatlačte pojistku otáčení prstem.

• Používejte tolik plynu, kolik je k výkonu práce třeba. Přílišná rychlost motoru není účelná.

• Naklonění plotořezu v úhlu 5 až 10° vůči řezanému předmětu usnadňuje práci a vede k dobrým výsledkům.
• Tělem zaujímejte polohu na straně karburátoru plotořezu, nikdy na straně tlumiče.
• Když se strojem pracujete poprvé, může v několika prvních minutách vytékat z převodové skříně olej. To je přebytečný olej a není důvod k panice. Otřete jej po zastavení motoru.

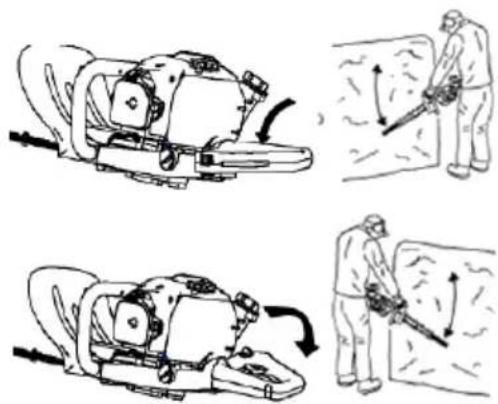

8.3.2 Svislý provoz

• Při otáčení zadní rukojeti doprava držte zadní rukojeť pravou rukou a přední rukojeť levou rukou.
• Při otáčení zadní rukojeti doleva držte přední rukojeť pravou rukou a zadní rukojeť levou rukou. Stříhání provádějte v kruhu.

9 ÚDRŽBA

Naše stroje jsou koncipovány tak, aby fungoval dlouhou dobu s minimální údržbou. Trvale uspokojivý provoz závisí na dobré péči o stroj a jeho pravidelném čištění.

	Systém / součást	Postup	Před použitím	Každých 25 hodin	Každých 50 hodin	Každých 100 hodin	Poznámka
Motor	Prosakující palivo, rozlité palivo	Otřete	V
	Palivová nádrž, palivový filtr	Prohlédněte / vyčistěte	V	V			V případě potřeby vyměňte
	Šroub nastavení volnoběhu	Viz seřízení volnoběžných otáček	V				V případě potřeby vyměňte karburáto r.
	Zapalovací svíčka	Vyčistěte a znovu nastavte vzdálenost elektrod svíčky			V		Vzdáleno st elektrod svíčky: 0,6-0,7 mm, v případě potřeby vyměňte
	Žebroví válce, vstupní ventil chladicího vzduchu	Vyčistěte		V
	Tlumič, lapač jisker, výfukový otvor válce	Vyčistěte				V
Shift	Páčka plynu, vypínač zapalování	Zkontrolujte funkčnost	V
	Řezné části	Vyměňte, je-li něco v nepořádku	V
	Převodová skřín	Namažte		V
	Šrouby / matice / svorníky	Utáhněte / vyměňte	V			V	Netýká se stavěcích šroubů

Varování: Před čištěním, prohlídkou nebo opravou zařízení se ujistěte, že motor stojí a že již je studený.

9.1 Mazání čepele

Varování: Před mazáním se ujistěte, že je zařízení vypnuto a že se čepel zcela zastavila.

G-G-A-F-A-F -0 B B C D F

Aby práce byla snazší a životnost čepele delší, namažte čepel před každým použitím a po něm. Naneste lehký strojní olej podél hrany lišty čepele.

9.2 Pojistka

Varování: Když je pojistka vadná, zastavte provoz.

Pojistkou lze zablokovat páčku plynu tak, aby nedošlo k neúmyslnému zvýšení otáček. Zvýšit otáčky můžete při zatlačení pojistky.

Pojistka:

• Zkontrolujte, zda se páčka plynu nepohybuje, když pojistka není zatlačena.
• Zkontrolujte, zda se páčka plynu pohybuje, když za ni zatáhnete nebo když ji povolíte při zatlačené pojistce.
• Zkontrolujte, zda se pojistka vrátí do výchozí polohy, když sejmete prst z pojistky. Jestliže při výše uvedených kontrolách shledáte závadu, obrat'te se na nejbližší zákaznický servis a dejte zařízení opravit.

9.3 Čistič vzduchu

Uvolněte kryt čističe vzduchu a odstraňte prach. Je-li čisticí vložka znečištěna, vyklepejte ji nebo nečistoty vyfoukejte vzduchem - anebo ji vyperte v teplé vodě s přídavkem mýdla (před instalací ji zcela vysušte).

Je-li čisticí vložka deformována nebo poškozena, vyměňte ji za novou.

Po vyčištění čisticí vložky vložku připevněte k tělesu čističe se značkou otočenou ven (směrem ke krytu čističe).

Potom připevněte kryt čističe.

Důležité: Zanesený čistič vzduchu snižuje výkon motoru. Stejně tak provoz bez čističe nebo s deformovaným nebo poškozeným čističem způsobuje nepravidelné opotřebení mechanismu motoru.

POWERPLUS

POWPG30110

CS

9.4 Antivibrační systém

Deformovaný nebo poškozený anivibrační systém může být příčinou poruch, jakými je vyviklání nebo odpadnutí ze stroje nebo řezací lišty.

- Kontrolujte periodicky, zda nejsou pružiny deformovány nebo poškozeny.

9.5 Palivový filtr

Když u motoru přestane fungovat přívod paliva, zkontrolujte čepičku palivové nádrže a palivový filtr, zda nejsou zablokovány.

9.6 Dráha chladicího vzduchu

Tento motor je chlazen vzduchem. Hromadění prachu mezi vstupním otvorem chladicího vzduchu a žebry válce způsobuje přehřívání motoru. Žebra válce pravidelně kontrolujte a čistěte; nejprve však demontujte čistič vzduchu a kryt válce.

9.7 Zapalovací svíčka

Poruchy při startování a špatné zapalování obvykle způsobuje zanesená zapalovací svíčka. Zapalovací svíčku pravidelně čistěte, v případě potřeby ji vyměňte za novou.

Důležité: Při demontáži svíčky dejte pozor, abyste neztratili těsnicí podložku. Provoz motoru bez těsnění může způsobit přehřátí motoru.

Důležité: Při nasazování zapalovací svíčky ji nejprve zašroubujte prsty a pak dotáhněte speciálním klíčem na zapalovací svíčky. Přílišné utažení poškodí válec a píst

POWERPLUS

POWPG30110

CS

9.8 Převodová skříně

Vždy po 25 hodinách použití doplňte víceúčelový tuk.

9.9.1 Po 100 hodinách používání

Zkontrolujte, zda se mezi obložení a buben spojky nedostal olej nebo mazací tuk, pokud ano, otrěte jej benzínem bez obsahu oleje nebo olova.

9.9.2 Údržba před skladováním

Veškeré palivo, které ukáplo na zařízení, setřete suchým hadrem.

Vypustte palivovou nádrž a nechte motor běžet, dokud se přirozeně nezastaví.

Vyšroubujte zapalovací svíčku a vlejte do motoru 1-2 krychlové centimetry (cm3) dvoutaktního oleje. Zatáhněte 2-3x za startovací šňůru, vraťte zapalovací svíčku na místo a šňůru nechte v navinuté poloze.

Potřete kovové díly např. drát plynu atd. olejem proti rzi, nasuňte kryt na čepel a uložte zařízení v krytém prostoru, kde není vlhko.

10 ČIŠTĚNÍ

■ Na čištění plastových dílů použijte vlhký hadr.
- Nepoužívejte čisticí roztoky, rozpouštědla ani ostré předměty.

11 USAZENINY

Aby plotořez znovu fungoval po delší době odstávky, měli byste dodržovat následující body:

• Vyprázdněte palivovou nádrž. Provedte to tak, že spustíte motor a necháte ho běžet do zastavení. Zbývající benzín zlikvidujte ekologickým způsobem.
• Nechte motor vychladnout a vyjměte zapalovací svíčku.
• Nalejte čajovou lžičku směsi pro dvoutaktní motory do otvoru zapalovací svíčky a pomalu několikrát zatáhněte za startovací šňůru po celé její dráze. Tak se zbavíte drobných usazenin rzi a namažete píst a válec.
• Zkontrolujte zapalovací svíčku a vyměňte ji, je-li vnitřní elektroda svíčky příliš opálena.
  Čepel ukládejte na suchém místě – mimo nebezpečí ohně.

12 SPOUŠTĚNÍ PO DLOUHÉ ODSTÁVCE

■ Vyjměte zapalovací svíčku.
- Zatáhněte rychle několikrát za startovací šňůru po celé její dráze, abyste odstranili olej a usazeniny v motorovém prostoru.
- Zkontrolujte zapalovací svíčku, v případě potřeby ji vyměňte a našroubujte ji zpátky.
- Palivovou nádrž naplňte směsí pro dvoutaktní motory.

13 TECHNICKÉ ÚDAJE

Zdvihový objem motoru	22,2 cc
Konstrukce	Do ruky
Typ zapalovací svíčky	Champion
Objem palivové nádrže	440 ml
Délka čepele	610 mm
Rychlost řezací čepele	4.000 ot/min
Max. otáčky motoru	10.000 ot/min
Volnoběžné otáčky motoru	3.100 ot/min
Otočné zadní madlo	Ano
Maximální výkon	0.68 kW
Směšovací poměr motorový olej / benzín	1:40

14 HLUK

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA	95 dB(A)
Úroveň akustického výkonu LwA	107 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

Vibrace

3 m/s²

K = 1,5 ~m / s^2

15 ŘEŠENÍ PROBLÉMŮ

PROBLÉM	PŘÍČINA	CO DĚLAT
Zařízení nestartuje nebo nastartuje, ale neběží.	Nesprávné startovací postupy.Nesprávné seřízení karburátoru pro tvorbu směsi.Zanesená zapalovací svíčka.Prázdná palivová nádrž.Baňka vstřikovače nebyla dostatečně stisknuta.	Řid’te se pokyny v návodu k obsluze.Dejte seřídit karburátor do autorizovaného servisního střediska.Vyčistěte a seříd’te mezeru svíčky nebo vyměňte svíčku.Naplňte palivovou nádrž správnou palivovou směsí.Stiskněte baňku vstřikovače úplně a pomalu 10x
Zařízení nastartuje, ale má nízký výkon.	Palivový filtr je zanesen.Nesprávná poloha páčky.Znečištěná mřížka lapače jisker.Znečištěný vzduchový filtr.Nesprávné seřízení karburátoru pro směs servisním technikem.	Vyměňte palivový filtr.Přesuňte ji do polohy pro CHODVyměňte mřížku lapače jisker.Vyjměte, vyčistěte a nainstalujte zpět filtr.Dejte seřídit karburátor do autorizovaného servisního střediska.
Motor váhá.	Nesprávné seřízení karburátoru pro tvorbu směsi.Vzduchový filtr je zanesen.Staré nebo nesprávně namíchané palivo.	Dejte seřídit karburátor do autorizovaného servisního střediska.Vyměňte nebo vyčistěte vzduchový filtr.Vypust’te benzinovou nádrž / vlijte čerstvou palivovou směs.
Slabý výkon pod zátěží.	Nesprávné seřízení karburátoru pro tvorbu směsi.Staré nebo nesprávně namíchané palivo.Vzduchový filtr je zanesen.Zanesená zapalovací svíčka.	Dejte seřídit karburátor do autorizovaného servisního střediska.Vypust’te benzinovou nádrž / vlijte čerstvou palivovou směs.Vyměňte nebo vyčistěte vzduchový filtr.Vyčistěte a seříd’te mezeru svíčky nebo vyměňte svíčku.
Nepravidelný chod.	Nesprávná mezera elektrod zapalovací svíčky.Zanesený lapač jisker.Znečištěný vzduchový filtr.	Vyčistěte a seříd’te mezeru svíčky nebo vyměňte svíčku.Vyčistěte nebo vyměňte lapač jisker.Vyčistěte nebo vyměňte vzduchový filtr.
Příliš mnoho kouře.	Nesprávné seřízení karburátoru pro tvorbu směsi.Nesprávná palivová směs.	Dejte seřídit karburátor do autorizovaného servisního střediska.Použijte správnou palivovou směs (směs 40:1).

16 ZÁRUKA

Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
- Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
■ Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
- Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
- Uschoveite si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

17 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale říd'te se předpisy vydanými s ohledem na ochranu životního prostředí.

Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

18 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Typ zařízení: Plotořez 22,2 cc

Značka: POWERplus

Číslo položky: POWPG30110

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 104dB(A)

Guaranteed 107dB(A)

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN ISO 10517: 2009-A1

EN ISO 14982: 2009

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove

Regulativní postupy - Manažer pro dohled nad řádným jednáním
