BRUGSANVISNING KT 45 Heylo

DA Betjeningsvejledning 30

1 Produktvarianter 30
2 Produktoversigt 31
3 Oversigt betjeningsfelt 32
4 Om nærværende driftsvejledning.... 33
5 Produktbeskrivelse.... 33
6 Sikkerhed.... 34
7 Transport og Installation.... 36
8 Drift og betjening 37
9 Vedligeholdelse og pleje 38
10 Afhjælpning af forstyrrelser 40
11 Reparation 42
12 Udafbrugtagning, opbevaring og bortskaffelse 42
13 EF-overensstemmelseserklæring.... 43

1 Produktvarianter

I denne driftsvejledning beskrives forskellige produktvarianter. Funktionerne og betjeningen er næsten identiske. Den aktuelle variant fremgår af mærkepladen. Y-derligere informationer findes under Tekniske data/Technical Data.

Variant	Væsentlige kendetegn
KT 20 Udtrækkeligt håndgreb, bæregreb, 2 transporthjul
KT 45 Fast håndgreb, 2 stor transporthjul

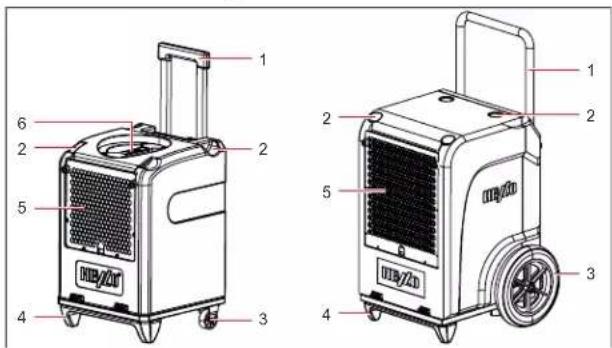

2 Produktoversigt

Fig. 1: Forside

1

Fingerskrue håndgrebsjustering 2

Tilslutning afløbsslange

	(kun KT 45)
3	Netkabel 4 Luftåbning
5	Kabeloprul 6 Betjeningsfelt
7	Effekttæller (kun KT 20) 8 Tilslutningsbøsning til hygrostat som option (kun KT 20)

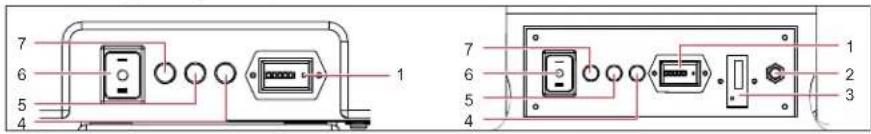

3 Oversigt betjeningsfelt

1 Driftstimetæller 2 Tilslutningsbøsning til hygrostat som option (kun KT 45)
3 Effekttæller (kun KT 45) 4 Rød forstyrrelseslampe
5 Gul kontrollampe 6 Produktkontakt
7 Grøn driftslampe

Taste/indikator	Beskrivelse
Produktkontakt Tænde/slukke for produkt:■ Position [II]: Vedvarende drift af produkt■ Position [II]: Starte pumpe og afpumpe kondensat
Kontrollamper Produktets driftsstatus:■ Grøn: Produkt kører■ Gul: Afrimningsdrift■ Rød: Forstyrrelse, drift stoppet
Driftstimetæller Visning af produktets driftstimer.
Effekttæller Visning af optagen effekt i kilowatt/time.

4 Om nærværende driftsvejledning

Nærværende driftsvejledning (i det følgende kaldet vejledning) hjælper den driftsansvarlige med at arbejde sikkert med kondensationstørreren (i det følgende kaldet produkt).

Denne vejledning må hverken produceres, mangfoldiggøres eller distribueres uden skriftligt samtykke fra DANTHERM GmbH (i det følgende kaldet producent).

HENVISNING! Læs vejledningen nøje igennem, før produktet tages i brug. Opbevar vejledningen.

Anvendte sikkerhedsanvisninger

FARE! Advarsel mod en umiddelbar fare for mennesket

Denne sikkerhedsanvisning advarer mod en umiddelbar farlig situation, der kan føre til alvorlige kvæstelser, evt. med døden til følge.

ADVARSEL! Advarsel mod en mulig fare for mennesket.

Denne sikkerhedsanvisning advarer mod en mulig farlig situation, der kan føre til alvorlige kvæstelser, evt. med døden til følge.

FORSIGTIG! Advarsel mod en mulig fare for mennesket.

Denne sikkerhedsanvisning advarer mod en muligvis farlig situation, der kan føre fra lette til middelsvære kvæstelser.

OBS! Advarsel mod en mulig materiel skade.

Denne sikkerhedsanvisning advarer mod en maskinskade.

Kontakt til DANTHERM GmbH

Se Tekniske data/Technical Data.

5 Produktbeskrivelse

Produktet affugter rumluften. Det opståede kondensatvand opfanges i en kondensatbeholder og kan vha. en intern pumpe og afløbsslangen ledes ned i en opfangningsbeholder eller et afløb. Produktet er udstyret med en automatisk afrimning.

Luftfugtigheden kan reguleres automatisk ved at tilslutte en ekstern hygrostat (valgfri).

Leveringsomfang

■ Kondensationstørrer
■ Afløbsslange
■ Filtermåtte
■ Driftsvejledning

Valgfrit tilbehør

■ Art.nr. 1306539 udgangsluftadapter for 1 slange (100 mm)
■ Art.nr. 1306553 udgangsadapter for 3 slanger (3 x 50 mm)
■ Art.nr. 1110552 Ekstern hygrostatregulator
■ Adapter til at forbinde 3 slanger

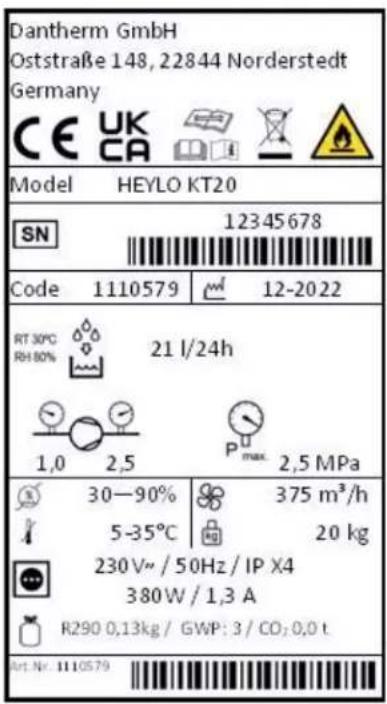

Mærkeplade

Mærkepladen er anbragt på produktet.

Tilsigtet brug

Produktet er udelukkende beregnet til erhvervsmæssig brug til at affugte luft i forbindelse med atmosfærisk tryk i lukkede indvendige rum.

Tilsigtet brug omfatter også en overholdelse af driftsbetingelserne (se Driftsbetingelser).

Enhver anden form for brug gælder som ikke tilsigtet brug. Den ikke tilsigtede brug fører til bortfald af alle mangelsbeføjelser.

Luftaffugteren må ikke bruges af personer med fysiske, sensoriske

eller psykiske begrænsninger eller børn.

Alle bruger skal have læst og forstået denne vejledning.

Forudseelige forkerte anvendelser

Produktet må ikke bruges:

■ I ikke lukkede rum eller udendørs.
■ I rum med eksplosionstruet eller i aggressiv atmosfære.
■ I rum med ozon-behandlet luft, høj opløsningsmiddelkoncentration eller høj støvbelastning.
■ Hvis de foreskrevede mindste afstande ikke overholdes.

6 Sikkerhed

Generelle sikkerhedsanvisninger

■ På produktet må der kun arbejde en instrueret bruger.
Det er ikke tilladt at foretage konstruktionsmæssige ændringer på produktet.

■ Kun tilstrækkeligt kvalificeret personale må gennemføre vedligeholdelsesarbejde på maskinen. Hertil skal produktet være slukket, og netstikket trukket ud.

ADVARSEL! Eksplosionsfare, forbrændinger og forgiftninger fra kølemiddel

Produktet kører med et lugtløst og brændbart kølemiddel. Betjenes det forkert, kan kølemidlet eksplodere og/eller brænde og/eller føre til forgiftning og kvæstelser. Kølemiddelkredsløbet er under tryk.

Brug kun produktet i et rum, hvor der findes et grundareal, der er større end 4 m².
Sørg for, at der ikke bores i produktet, og at produktet ikke brænder.
Brug ikke genstande til at fremskynde afrimningsprocessen.
Alt arbejde på kølemiddelkredsløbet må kun gennemføres af producenten eller af et af denne autoriseret specialiseret personale.
- Undgå kontakt med kølemiddel.
Kølemidler skal håndteres iht. de gældende sikkerhedsregler.

ADVARSEL! Elektrisk stød som følge af elektrisk spænding

Arbejde på spændingsførende dele eller vand på spændingsførende dele kan føre til livsfarlige elektriske stød.

• Arbejde på elektrisk udstyr må kun udføres af el-fagmænd.
• Undgå kontakt mellem vand og spændingsførende dele.
  Sluk produktet, træk netstikket ud og tøm/afpump kondensatbeholderen, før det stilles et andet sted hen.

Kondensatet kan være forurenet med sygdomsfremkaldende stoffer.

Drik aldrig kondensatet.
- Afpump kondensatet med regelmæssige mellemrum. Undgå, at kondensatet bliver i opfangningsbeholderen eller i afløbsslangen i længere tid.

Driftsbetingelser

Produktet er beregnet til mobil eller stationær brug indendørs, på byggepladser samt i garager og lagerrum. Produktet arbejdet effektivt:

■ I temperaturområder fra +5 °C til +35 °C og i fugtige områder fra 40 % til 100 % relativ luftfugtighed.
Rumtemperaturer mellem 20 °C og 27 °C er ideelle betingelser.

■ I lukkede rum med så lidt luftudveksling som mulig.

Når den afgivede, tørre luft er rettet mod det våde område i rummet.

Brug ikke produktet i omgivelser:

■ Med eksplosiv, olie-, svovl- eller saltholdig atmosfære.
■ Med høj koncentration af opløsningsmidler eller støv.

ADVARSEL! Fare for kvæstelser, hvis produktet vælter

Transporter produktet opretstående og sikr det mod at vælte eller glide væk.
- Opstil produktet på lige og faste overflader.

ADVARSEL! Fare for kvæstelser under transporten

• Bevæg produktet med håndgrebet og transporthjulene.
  Sørg for, at tung last transporteres af to personer eller med egnet løftegrej

Fremgangsmåde

1. Sikr før transporten, at kondensattanken er pumpet ud eller tom.
2. Sikr før transporten, at afløbsslangen er trukket af produktet, og at netkablet er fjernet.
3. Transporter produktet hen til brugsstedet.

4. Sørg for, at tunge produkter transporteres af to personer eller vha. løftegrej.

5. Spænd bremserne på transporthjulene for at sikre produktet.

HENVISNING! Luften skal cirkulere frit. Tildæk ikke luftåbningerne. Frirummet foran luftåbningen og luftfilteret skal mindst være 1 m.

Udpakning

1. Tag produktet ud af kartonen og stil det fra på gulvet/jorden.
2. Kontroller leveringsomfanget for mangler. Meld omgående transportskader eller mangler ved leveringen til forhandleren.

Håndgreb indstilles

1. Løsn de to fingerskruer, træk håndgrebet i den ønskede højde og spænd fingerskruerne igen.

Afløbsslange tilsluttes

Den medleverede afløbsslange skal forbindes med produktet.

OBS! Utilstrækkelig produktydelse

Knæk ikke afløbsslangen.
- Stil ikke genstande oven på slangen.

Fremgangsmåde

1. Fastgør afløbsslangens lynkobling på tilslutningsstudsen bag på produktet.
2. Før afløbsslangen væk fra produktet ned i et afløb eller ned i en tilstrækkelig stor opfangningsbeholder (maks. højdeforskel: 6 m).

Hygrostat tilsluttes

1. Forbind hygrostaten (Dantherm-Art.nr. 1110552) med produktet via tilslutningsbøsningen.

⇒ Produktet registrerer den tilsluttede hygrostat automatisk og kører så i vedvarende drift, indtil den indstillede målfugtighed er nået.

Produkter stables

Til drift eller opbevaring må der maks. stables to produkter oven på hinanden.

1. Løsn håndgrebet på det produkt, der står forneden, og skub håndgrebet helt ind.
2. Stabl et produkt oven på det næste. Stil det øverste produkt ind i udsparingerne, der findes på det nederste produkt.

Elektrisk tilslutning

1. Sikr, at netspændingen overholder det, der er angivet i de Tekniske data/Technical Data.
2. Sikr, at stikdåsen og forsyningsnettet er sikret (se i Tekniske data/Technical Data).
3. Sikr, at netstikdåsen altid er sikret med en FI-beskyttelseskontakt — især i fugtige rum og på byggepladser.
4. Sikr, at den anvendte stikdåse er jordforbundet, og at den passer til produktets netstik.
5. Sæt netstikket i stikdåsen.

1. Sikr, at produktet ikke står på våd undergrund, og at det står opret og sikkert.
2. Sikr, at kondensatet kan afløbe sikkert.
3. Noter efter behov driftstimetælleren og effekttælleren.

HENVISNING! Lad produktet hvile i sin endelige position i ca. 15 minutter, før det tages i brug, efter transporten og efter længere opbevaring.

Produkt tændes og vedvarende drift

1. Stil produktkontakten i position [I].
   ⇒ Den grønne kontrollampe viser kompressorens drift.
   ⇒ Den vedvarende drift starter, og produktet kører, indtil den vedvarende drift afbrydes af den automatiske afrimning (den gule kontrollampe viser afrimningsdriften). Kondensatet pumpes automatisk udaf i den vedvarende drift.

Kondensat pumpes af (hvis produktet skifter brugssted)

√ Produktet er ikke i afrimningsdriften (den gule kontrollampe er slukket).

1. Stil produktkontakten i position [II].

⇒ Kondensatpumpen transporterer kondensatet gennem afløbsslangen ned i

afløbet/opfangningsbeholder en.

1. Så snart der ikke transporteres noget kondensat, holdes produktkontakten straks i position [0] for at forhindre, at pumpen kører tørt.

Betjening af ekstern hygrostat

√ En hygrostat er forbundet med tilslutningsbøsningen,

1. Indstil hygrostaten på den ønskede målfugtighed.

2. Stil produktkontakten i position [I].

⇒ Produktet går i gang med af affugte.

Så snart den indstillede målfugtighed er näet, slukker produktet. Driftsberedskabet opretholdes. Produktet starter igen, hvis målfugtigheden overskrides.

Produkt slukkes

1. Stil produktkontakten i position [0].

⇒ Produktkontakten slukker, og produktet er slukket.

HENVISNING! Planlægges det at tage produktet ud af brug i længere tid, skal kondensatet ubetinget pumpes ud, før produktet slukkes.

9 Vedligeholdelse og pleje

ADVARSEL! Sundhedsskader som følge af indånding af miljøgift

Produktets dele kan være kontamineret med mug eller anden form for miljøgift, afhængigt af hvor det bruges.
Rengør kun produktet og filteret med trykluft i åbne omgivelser.
Brug beskyttelsesbriller og åndedrætsværn.

OBS! Materiel skade

Rengøringsmidler kan beskadige overflader. Brug kun milde rengøringsmidler.
Brug kun originale reservedele, der er godkendte.

Rengøringsintervallerne, der gælder for produktet, afhænger af brugsbetingelserne. Kontroller og rengør derfor produktet med regelmæssige mellemrum.

Bruges produktet til at tørre på byggepladser, skal produktet altid kontrolleres og rengøres efter brug, og luftfilteret skiftes mindst en gang om ugen.

1. Sluk for produktet med produktkontakten.
2. Træk stikket ud.
3. Rengør huset med en fugtig, fnugfri klud og mildt rengøringsmiddel. Den oprindelige glans opnås med polermiddel.

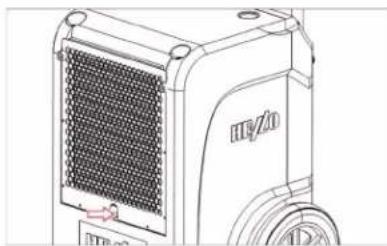

4. Tag filterholderen ud ved grebets fordybning.

1. Tag det snavsede filter ud. Er skumstofffilteret monteret: Rengør filteret grundigt med mildt rengøringsmiddel og vand. Lad filteret tørre.
2. Sæt det nye eller rengjorte filter ind i filterholderen.
3. Monter filterholderen samt filter som fastlagt på fabrikken.

Fordamper rengøres

√ Fordamperen er afiset og tør.

1. Sluk for produktet med produktkontakten og træk netstikket ud.
2. Klap huset op og læg det fra på jorden.
3. Rengør køleslangerne på begge sider med direkte trykluft.

Køleslangen skal rengøres våd, hvis snavset er fedtet eller slimet. Dette gøres på følgende måde:

1. Rengør kondensatskålen under køleslangerne og afløbsslangen.
2. Sprøjt køleslangerne ind med rengøringsmiddel og vand fra en sprøjteflaske.

HENVISNING! Fjern fastsiddende snavs med specialrens

Brug køleslangerens fra DANTHERM til at fjerne fastsiddende snavs.

Overhold her ubetinget oplysningerne mht. brug af rengøringsmiddel.

Aflejringer kan dannes i pumpesumpen afhængigt af, hvad produktet bruges til. Rengøringen gennemføres på følgende måde:

1. Sluk for produktet med produktkontakten og træk netstikket ud.
2. Klap huset op og læg det fra på jorden.

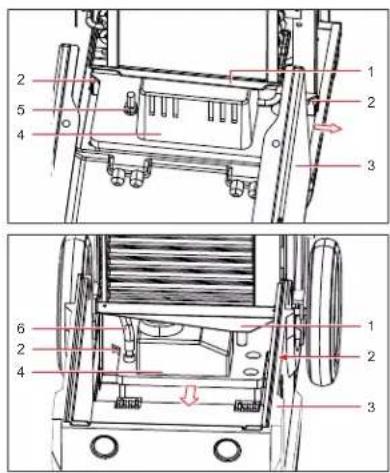

1	Konden-satskål	2	Fastgørel-ses-skruerkondensat-pumpe
3	Hus 4		Kondensat-pumpe
5	Fastgørelse kondensat-pumpe (KT 20)	6	Konden-satslange

1. Træk kondensatslangen ud af kondensatpumpen.
2. Løsne de to fastgørelsesskruer på kondensatpumpen og træk den ud af produktet, i siden (KT 20) eller fremad (KT 45). Tilslutningskablet forbliver på produktet, det er langt nok.

3. Rengør kondensatpumpen med en fugtig klud og mildt rengøringsmiddel.

4. Skub kondensatpumpen tilbage på plads. Fastgør kondensatpumpen og skub kondensatslangen ind i kondensatpumpen.

Hvis du har spørgsmål til produktet eller til bestilling af reservedele, kontaktes forhandleren eller DANTHERM direkte:

10 Afhjælpning af forstyrrelser

ADVARSEL! Forgiftning fra kølemiddel, forbrændinger, klemning eller elektrisk stød mens forstyrrelser afhjælpes

• Afhjælpning af forstyrrelser eller istandsættelsesarbejde må kun gennemføres af autoriseret personale eller af producenten.
  Sluk for produktet, hvis der opstår funktionsforstyrrelser, og sikr det mod gentænding.

- Lad varme dele afkøle, før arbejdet startes.

Forstyrrelser under brug

Kontroller følgende punkter, hvis der opstår forstyrrelser. Kontakt DANTHERM-servicen efter behov.

Forstyrrelse	Mulig årsag	Afhjælpning
Ingen funktion i vedvarende drift og i afpumpedrift (der lyser ingen lampe)	Ingen eller forkert strøm-forsyning	Kontroller netkabel og net-tilslutning
Produktkontakt er tændt (vedvarende drift), og produkt starter ikke (der lyser ingen lampe)	En ekstern hygrostat er forbundet og har slukket for produktet	Ændr indstilling på hygrostat eller træk hygrostatens stik ud
	Overtryksbeskyttelsen er slukket som følge af høje omgivelsestemperaturer	Vent til produktet tænder igen af sig selv (ca. 5-15 min)
Intet kondensat selv om ventilator kører	Luftfugtighed eller temperatur er for lav i rum	Kontroller rumklimaværdierne med et termo-hygrometer
	Filter tilstoppet Filter kontrolleres og rengøres
	Kølesystem defekt (det er tilfældet, hvis fordamperen ikke bliver kold)	Kontakt specialiseret personale hos DANTHERM
Produktet støjer og	Produkt står ikke lige og Kontroller driftsbetingelser-

Forstyrrelse	Mulig årsag	Afhjælpning
vibrerer, kondensat siver ud	opret ne, især opstillingsstedet
Produktet bliver varmt, støjer og affugter dårligt	Fejl på luftcirkulation; fungerer kun, hvis hus er lukket	Sikr, at luften kan cirkulere frit; rengør fordamper og filter
Vandafløb på produktet	Utæthed i kondensatsystemet	Kontroller kondensatpumpe med vand og find frem til lækager
Rød kontrollampe lyser på betjeningsfelt	Pumpe transporterer intet vand	Kontroller kondensatpumpe og afløbsslange for snavs og/eller tilstopninger

Tab. 1: Forstyrrelsestabel

11 Reparation

I produktets garantiperiode må reparationer udelukkende gennemføres af personale, der er autoriseret hertil af producenten.

Når den lovfastsatte garantiperiode er udløbet, må reparationer gennemføres af den driftsansvarlige, hvis denne råder over den nødvendige faglige viden. DANTHERM fraskriver sig ansvaret for disse reparationer.

Kontakt venligst serviceafdelingen hos DANTHERM eller forhandleren, hvis du har spørgsmål til reparationer.

12 Udafbrugtagning, opbevaring og bortskaffelse

Udafbrugtagning

1. Pump kondensatet ud.

2. Sluk for produktet med produktkontakten og træk netstikket ud.

3. Rengør produktet (se Vedligeholdelse og pleje).

4. Fjern alle til- og fraførende ledninger (afløb, spændingsforsyning).
5. Indpak produktanlægget på en sådan måde, at det er beskyttet mod fugt og støv.

Opbevaring

FORSIGTIG! Fare for kvæstelser, hvis produktet vælter

Der må maks. stables to produkter oven på hinanden.
- Sikr produkter mod at vælte.

Fremgangsmåde

Opbevar produktet ved 5 °C til +40 °C.

Bortskaffelse

• Rensorter materialer og genbrug dem iht. gældende lokale forskrifter.
  Overhold de lokale forskrifter og oplysninger i

sikkerhedsdatabladene mht. bortskaffelse af hjælpe- og forbrugsstoffer.

Produktet må ikke smides ud sammen med det almindelige husholdningsaffald, men skal bortskaffes iht. de gældende lovbestemmelser.

EF-overensstemmelseserklæring iht. maskindirektivet 2006/42/EF Bilag II 1.A

Producent: DANTHERM GmbH Im Finigen 9 28832 Achim

Produkt: Kondensationstørrer Type: KT 20 / KT 45

Det erklæres, at produktet overholder de gældende bestemmelser i efterfølgende direktiver:■ 2006/42/EF Maskindirektiv■ 2014/35/EU Lavspændingsdirektiv■ 2014/30/EU Direktiv om elektromagnetisk kompatibilitet (EMC)■ 2009/125/EF Direktiv om miljøvenligt design■ 2011/65/EU Direktiv om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr (RoHS)

Følgende harmoniserede standarder blev anvendt:

DIN VDE 0700Del 1 og Del 30	DIN EN 55014-1:2012-05		EN 60335-1 EN 60335-2-40
Achim, 15.11.2021		Manfred Föhlisch — direktør

IV. ES - MANUAL DE INSTRUCCIONES

Typeskiltet er festet til apparatet.

Riktig bruk

Generelle sikkerhetshenvisninger

■ I lukkede rom med minst mulig luftskifte.

Den medfølgende avløpsslangen må kobles til apparatet.

√ Apparatet er ikke i avrimingsmodus (den gule indikatorlampen er av).

√ En hygrostat er koblet til tilkoblingskontakten.

Du har rengjort fordamperen.

Rengjøring pumpesump

Kontroller følgende punkter i tilfelle feil. Om nødvendig, kontakt DANTHERM-service.
