BRUGSANVISNING Vitronic 36 W OASE

Original vejledning.

ADVAR SEL ADVARSEL Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør. – Elinstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Elinstallatøren kan genkende po- tentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmel- ser. – Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.

• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA.

• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

• Beskyt åbne stik og stikkontakter mod fugt.94 Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.

• En beskadiget tilslutningsledning kan ikke udskiftes. Bortskaf enheden.

• Bær eller træk ikke apparatet i den elektriske ledning.

• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.

• Foretag aldrig tekniske ændringer på apparatet.

• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.

• Brug kun originale reservedele og originalt tilbehør. Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til rengøring af havedamme.

• Til brug med rent vand.

• Anvend kun apparatet under overholdelse af de tekniske data. (→ Tekniske data) Der gælder følgende restriktioner for apparatet:

• Dette produkt er ikke egnet som almindelig belysning, men må kun anvendes i henhold til dens bestemmelse.

• UVC-pæren må aldrig anvendes udenfor huset eller til andre formål. UVC-strålingen lampen er farlig for øjne og hud, også i små doser.

• Må ikke anvendes til erhvervs- eller industrimæssige formål.

• Må aldrig betjenes uden gennemstrømning af vand.

• Må ikke betjenes med andre væsker end vand.

• Må ikke bruges til at sterilisere drikkevand eller andre væsker.

• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.DA

Gennemsigtig trinvis slangestuds med o-ring

Tilslut den gennemsigtige trinvise slangestuds med omløbermø- trik og fladpakning

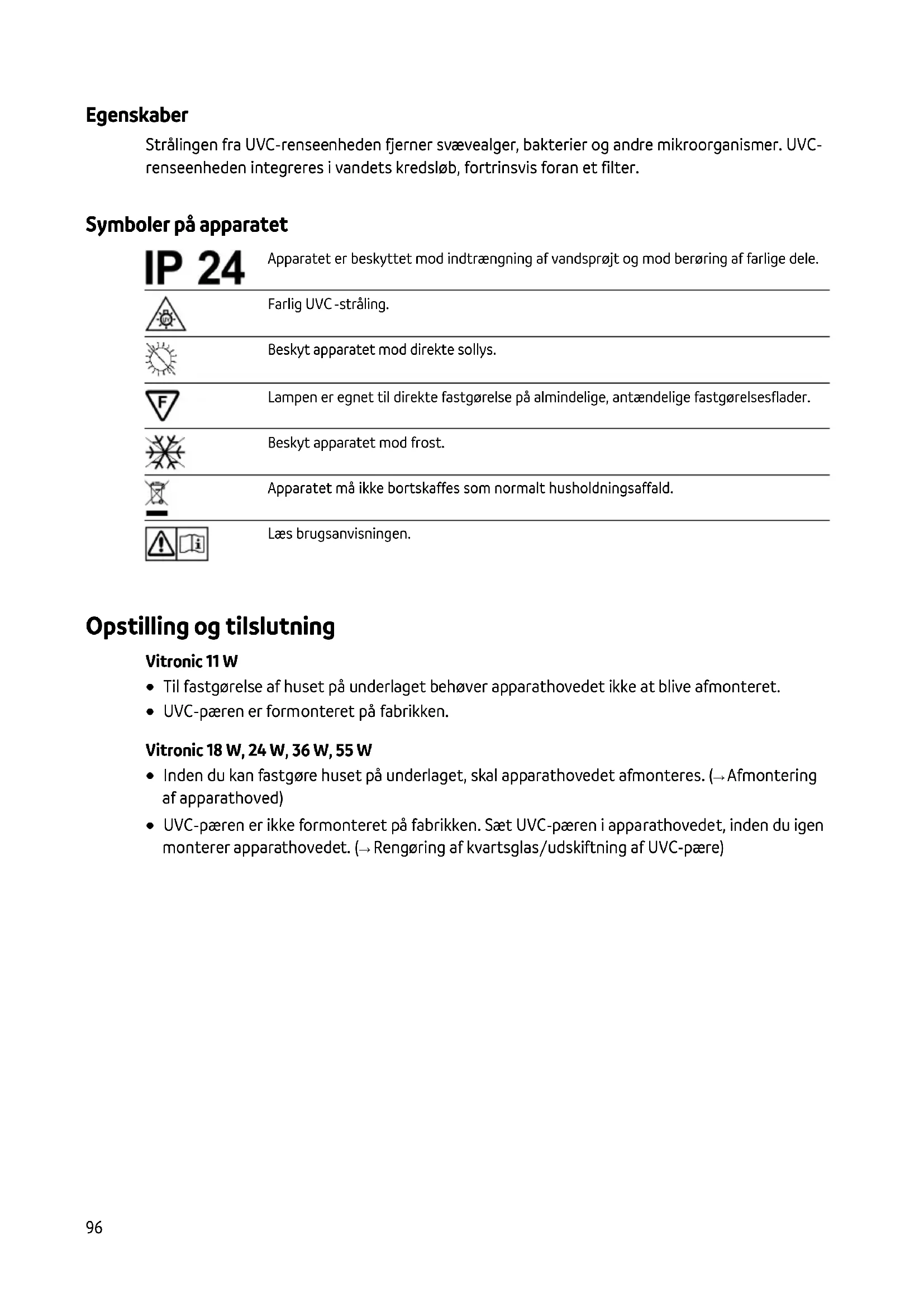

Egenskaber Strålingen fra UVC-renseenheden fjerner svævealger, bakterier og andre mikroorganismer. UVC- renseenheden integreres i vandets kredsløb, fortrinsvis foran et filter. Symboler på apparatet

Apparatet er beskyttet mod indtrængning af vandsprøjt og mod berøring af farlige dele.

Lampen er egnet til direkte fastgørelse på almindelige, antændelige fastgørelsesflader.

Apparatet må ikke bortskaffes som normalt husholdningsaffald.

Læs brugsanvisningen.

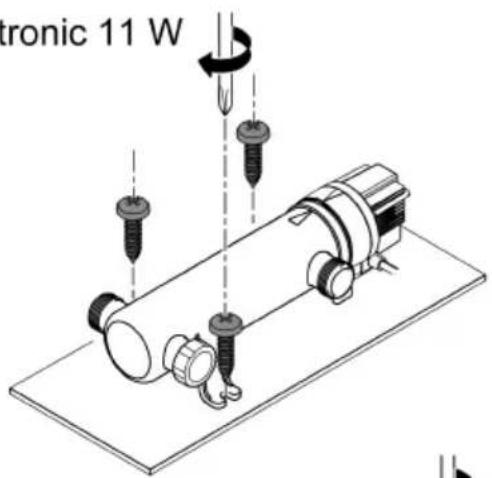

• Til fastgørelse af huset på underlaget behøver apparathovedet ikke at blive afmonteret.

• UVC-pæren er formonteret på fabrikken. Vitronic 18 W, 24 W, 36 W, 55 W

• Inden du kan fastgøre huset på underlaget, skal apparathovedet afmonteres. (→ Afmontering af apparathoved)

• UVC-pæren er ikke formonteret på fabrikken. Sæt UVC-pæren i apparathovedet, inden du igen monterer apparathovedet. (→ Rengøring af kvartsglas/udskiftning af UVC-pære)DA

Opstilling af apparatet

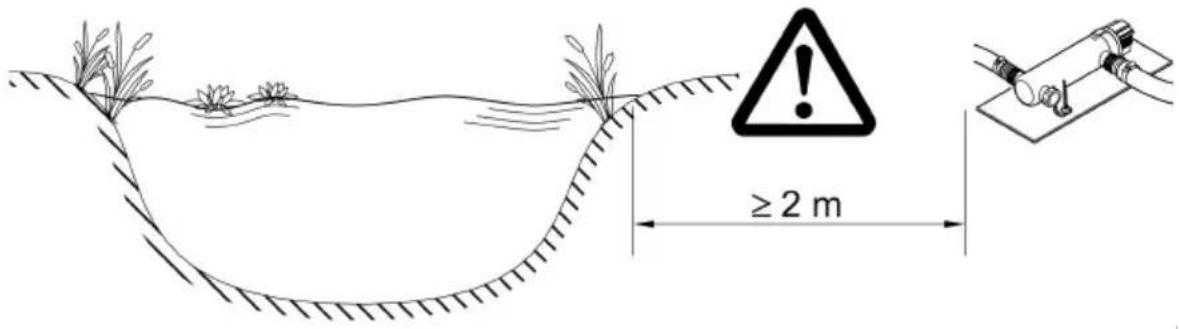

• Opstil apparatet mindst 2 m fra bassinets kant.

• Opstil kun apparatet, hvor det er tilladt. Det sikrer fejlfri drift.

• Ved opstillingen skal der tages højde for, at der er tilstrækkelig plads til vedligeholdelse.

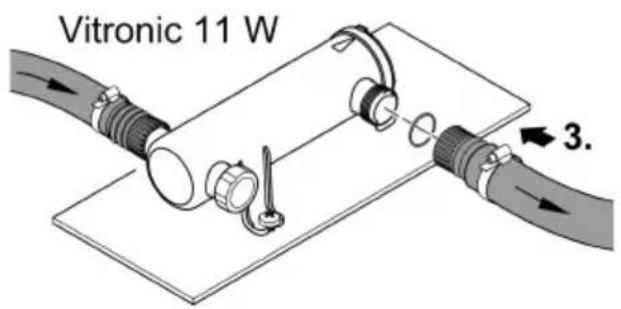

• Brug slanger, der er egnede til et tryk på mindst 1 bar.

• Afkort de trinvise slangestudser, så de passer til den anvendte slangediameter.

• Fastgør slangen med et slangebånd.

• Spænd omløbermøtrikken på den trinvise slangestuds håndfast til.

• Skru den trinvise slangestuds med fladpakning eller o-ring på tilslutningen, så tilslutningen er tæt.

• For optimal slangeføring kan du vælge mellem de to tilslutninger, der er placeret over for hin- anden. – Brug slutmuffen til at lukke den tilslutning, som du ikke bruger. – Vitronic 55 W: Slutmuffen har et niveauglas som funktionskontrol.

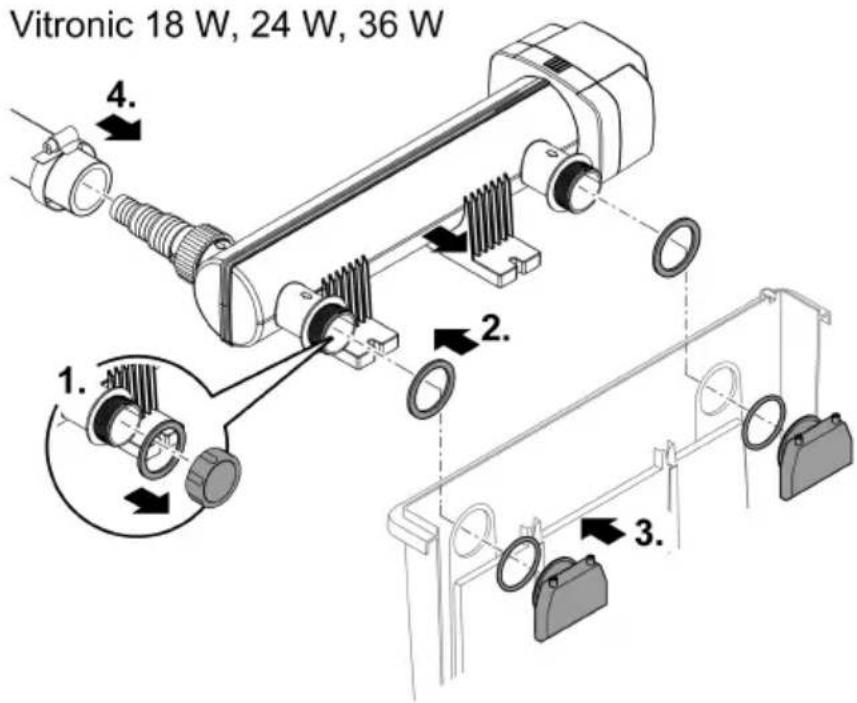

Tilslutning af apparatet til gennemløbsfilteret Vitronic 18 W, 24 W, 36 W Apparatet er beregnet til tilslutning til gennemløbsfilter. Begge udløbsstudser skal skrues på gennemløbsfilteret med indløbsdyserne. Følg vejledningen til gennemløbsfilteret. Sådan gør du:

1. Skru slutmuffen af.

2. Før de to udløbsstudser med fladpakning gennem begge boringer i gennemløbsfilterets behol-

3. Skru indløbsdysen med o-ring på udløbsstudsen, og spænd indløbsdysen håndfast.

4. Tilslut tilløbsslangen ved indløbsstudsen. (→ Skab forbindelse)

Ibrugtagning Rækkefølge for ibrugtagning:

1. Tænd pumpen, og vent, til UVC-renseenhedens hus er fyldt med vand.

2. Tænd UVC-renseenheden.

– Brug aldrig UVC-renseenheden uden vandgennemløb.

• Tænd: Sæt netstikket i stikkontakten. – Apparatet tænder med det samme.

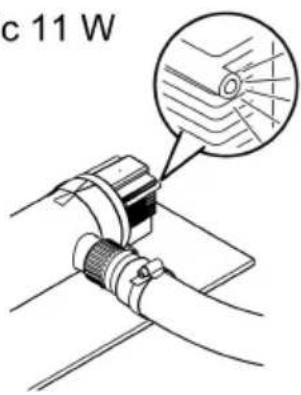

• Sluk: Træk netstikket ud af stikdåsen. Kontrol af funktion Funktionskontrol Vitronic 11 W 18 W, 24 W, 36 W 55 W Funktionsdisplayet lyser, når UVC -pæren er tændt.

-lyset skinner gennem den gennemsigtige trinvise slangestuds, når UVC-pæren er tændt.

-lyset skinner gennem slutmuffens niveauglas, når UVC -pæren er tændt.

Rengøring og vedligeholdelse BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør kun huset udvendigt med rent vand og en blød børste.

Afmontering af apparathoved FORSIGTIG Ultraviolet stråling fra UVC-pæren kan medføre forbrændinger på øjne eller hud. Brug aldrig UVC-pæren udenfor huset eller i et defekt hus. Afbryd strømmen til apparatet, før du påbegynder vedligeholdelsesarbejde, eller før du udskif- ter UVC-lampen. FORSIGTIG Kvartsglas og UVC-pære kan gå itu og medføre snitsår. Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår. Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset. Af sikkerhedsmæssige grunde kan UVC-lampen først tændes, når UVC-renseren er korrekt monteret i apparatet. Vitronic 11 W Sådan gør du:

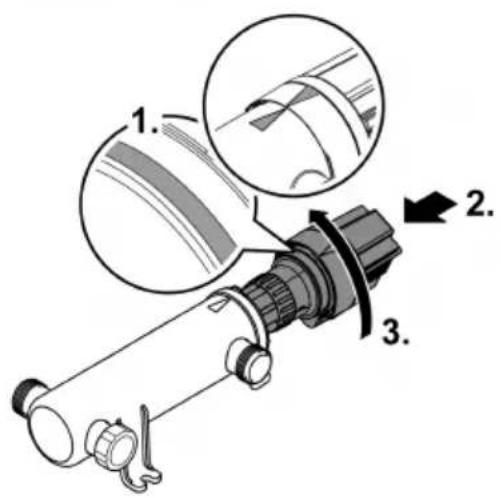

• Drej apparathovedet mod urets retning indtil anslag, og træk det forsigtigt ud af huset sam- men med o-ringen. Vitronic 18 W, 24 W, 36 W, 55 W Sådan gør du:

• Tryk låsehåndtaget, drej så apparathovedet mod urets retning indtil anslag, og træk apparat- hovedet forsigtigt ud af huset.

VTC0003102 Montering af apparathoved Sådan gør du:

1. Kontrollér, at o-ringen sidder korrekt på apparathovedet.

– Rens o-ringen, og udskift den, hvis den er beskadiget.

2. Skub forsigtigt og med et let tryk apparathovedet ind i huset indtil anslag.

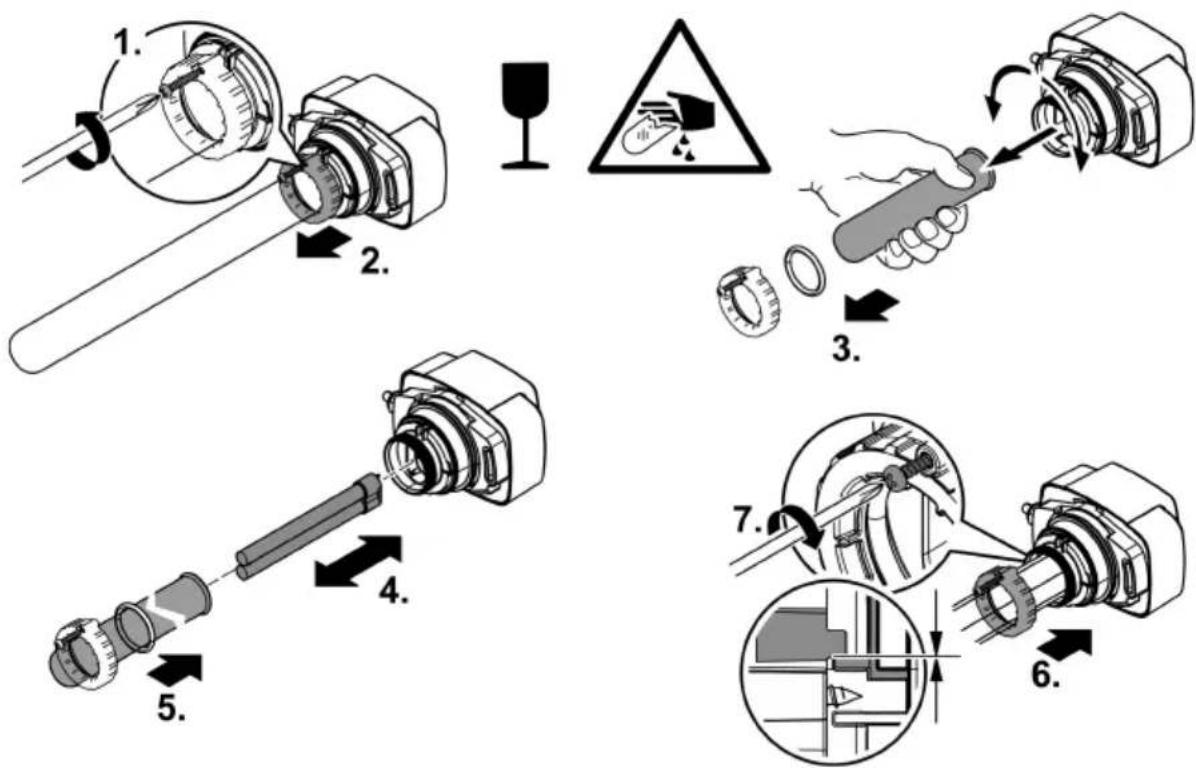

Rengøring af kvartsglas/udskiftning af UVC-pære Udskift UVC-pæren senest efter 8000 driftstimer. Ved konstant drift svarer det omtrent til en damsæson. Dermed sikres en optimal filterkapacitet. FORSIGTIG Kvartsglas og UVC-pære kan gå itu og medføre snitsår. Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår. Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset. Forudsætning

• Apparathovedet er taget af. (→ Afmontering af apparathoved)

• Der må kun bruges UVC-pærer, hvis betegnelse og effektangivelse stemmer overens med op- lysningerne på typeskiltet. (→ Tekniske data)DA

• Løsn pladeskruen, indtil skruespidsen er sænket ned i klemskruens hus.

• Træk forsigtigt kvartsglasset med o-ringen af fremefter med en let drejebevægelse.

• Tryk ved indbygning kvartsglasset med o-ringen forsigtigt ind i apparathovedet indtil anslag. – O-ringen skal ligge i slidsen mellem apparathovedet og kvartsglasset.

• Spænd klemmeskruen indtil anslag.

Opbevaring/overvintring Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frost- vejr. Sådan opbevares apparatet korrekt:

• Rengør apparatet grundigt, og udskift beskadigede dele.

• Opbevar apparatet tørt og frostfrit.104 Fejlafhjælpning Fejl Mulig årsag Afhjælpning Apparatet giver ikke en tilfredsstil- lende virkning

Kvartsglasset er snavset Rengør kvartsglasset UVC -pærens filter har ikke længere effekt

Udskift UVC -pæren. Efter 8000 driftstimer er filtereffekten op- brugt.

Gennemstrømningen er for høj Reducér pumpeydelsen UVC -pæren lyser ikke Netstikket er ikke tilsluttet Sæt netstikket i stikkontakten UVC-lampen er defekt Udskift UVC-pæren Nettilslutningen er defekt

Vitronic 55 W: UVC-renseenheden er koblet fra på grund af overop- hedning Efter afkøling tænder UVC

renseenheden automatisk igen

(UV -C) Gen- nemløbsmængde

Tilladte vandværdier Type

Ferskvand, søvand Poolvand

Dette apparat må ikke bortskaffes som husholdningsaffald.

Bortskaf UVC-lampen og apparatet på genbrugssteder, der er beregnet til det. Gør apparatet ubrugeligt ved at skære kablet af.106 Original veiledning.
