MANUAL DE UTILIZADOR Vitronic 36 W OASE

Instruções de utilização originais

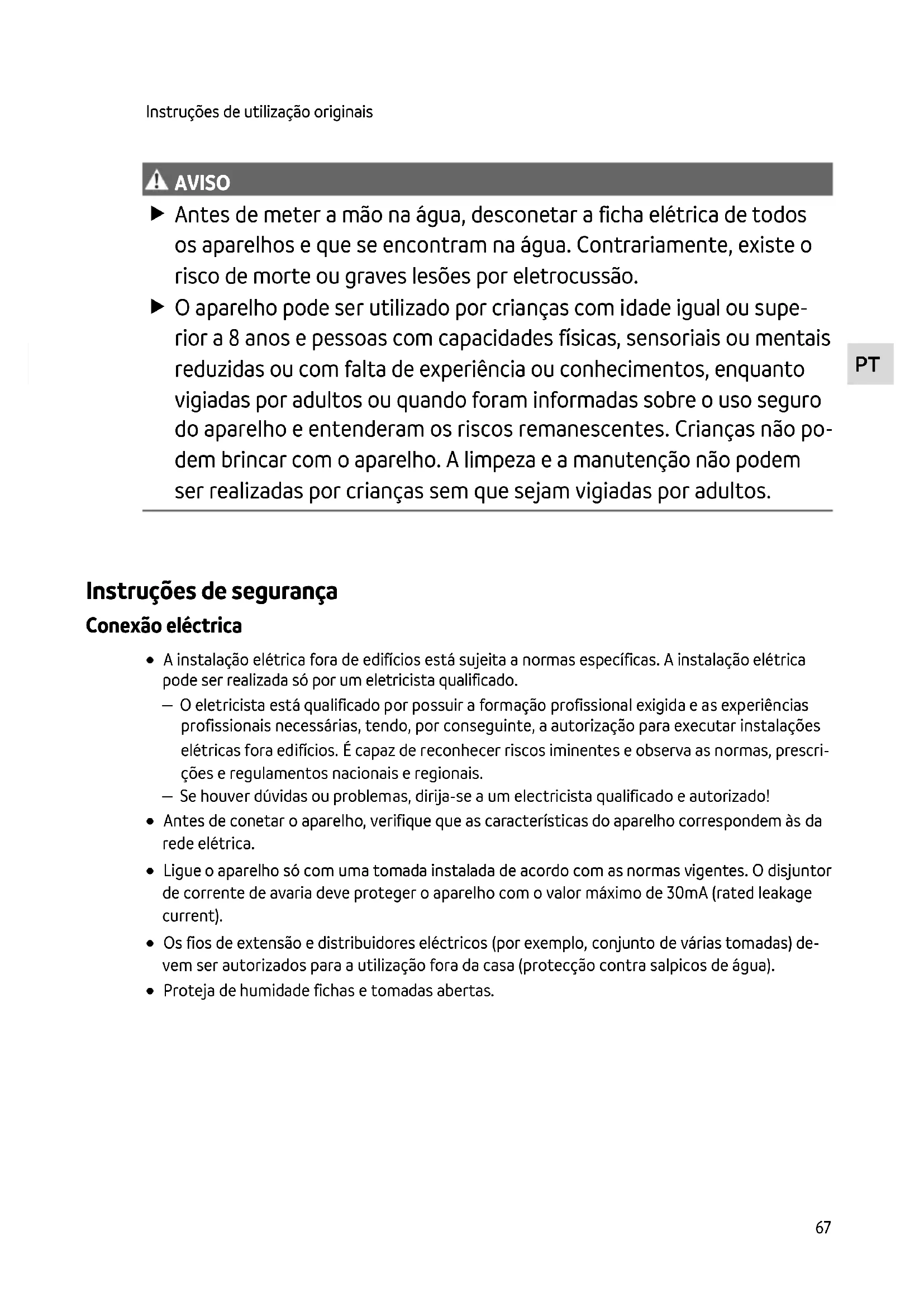

AVISO AVISO Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão. O aparelho pode ser utilizado por crianças com idade igual ou supe- rior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não po- dem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Instruções de segurança Conexão eléctrica

• A instalação elétrica fora de edifícios está sujeita a normas específicas. A instalação elétrica pode ser realizada só por um eletricista qualificado. – O eletricista está qualificado por possuir a formação profissional exigida e as experiências profissionais necessárias, tendo, por conseguinte, a autorização para executar instalações elétricas fora edifícios. É capaz de reconhecer riscos iminentes e observa as normas, prescri- ções e regulamentos nacionais e regionais. – Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Antes de conetar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica.

• Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes. O disjuntor de corrente de avaria deve proteger o aparelho com o valor máximo de 30mA (rated leakage current).

• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) de- vem ser autorizados para a utilização fora da casa (protecção contra salpicos de água).

• Proteja de humidade fichas e tomadas abertas.68 Operação segura

• O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada.

• O cabo de alimentação defeituoso não pode ser substituído. Elimine todo o aparelho conforme as disposições legais obrigatórias.

• Não transporte nem puxe o aparelho pelo fio elétrico.

• Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar.

• Não efetue modificações técnicas do aparelho.

• Faça só os trabalhos, no aparelho, descritos nestas instruções.

• Utilize só peças de reposição originais e acessórios originais. Emprego conforme o fim de utilização acordado O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo:

• Para limpar lagos e tanques de jardim.

• Para a operação com água limpa.

• O aparelho deve ser operado conforme os parâmetros técnicos. (→ Dados técnicos) O aparelho está sujeito a estas restrições:

• O produto não serve para a iluminação geral; está previsto unicamente para o fim de utilização descrito

• A lâmpada UVC nunca pode ser utilizada fora da carcaça ou para outros fins. A radiação da lâm- pada UVC, mesmo em pequenas quantidades, é susceptível de prejudicar os olhos e a pele!

• Não serve para utilizações industriais.

• Nunca operar a bomba sem que seja percorrida por água.

• Nunca operar com outros líquidos que não a água.

• Não pode ser utilizada para esterilizar água potável ou outros líquidos.

• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou subs- tâncias explosivas.PT

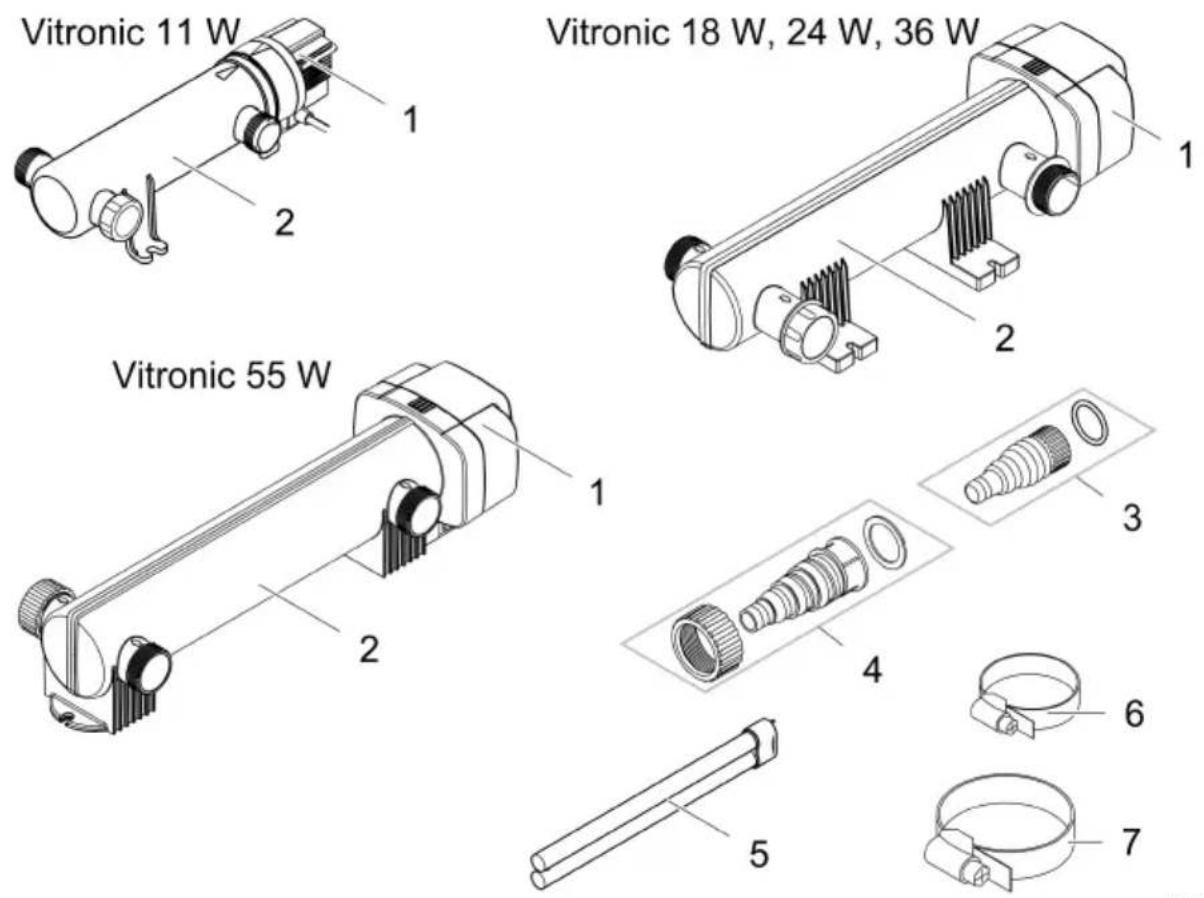

Descrição do produto Volume de entrega

Vitronic 11 W 18 W, 24 W, 36 W, 55 W Descrição Número Número

para diâmetro de 19 … 38 mm da mangueira

Bocal escalonado transparente com porca de capa e vedação plana

• para diâmetro de 25 … 38 mm da mangueira

Vitronic 11 W: pré-montado pelo fabricante

Efeitos A radiação ultravioleta do aparelho de tratamento UVC elimina algas flutuantes e germes. O apa- relho de tratamento UVC deve ser integrado no circuito de água, preferencialmente antes de um filtro. Símbolos sobre o aparelho

O aparelho está protegido contra a penetração de respingos de água. e contato com componentes perigosos.

Radiação UVC perigosa.

Proteja o aparelho contra radiação solar direta.

lâmpada está apropriada para a fixação direta sobre bases de inflamabilidade normal..

O aparelho deve ser protegido contra os efeitos de geada.

O aparelho usado não pode ser eliminado com o lixo doméstico.

Leia as instruções de uso.

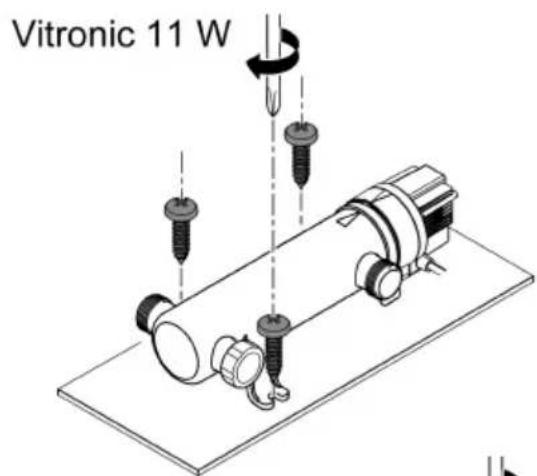

• A fim de fixar a carcaça à base não é necessário desmontar a cabeça do aparelho.

• A lâmpada UVC já está pré-instalada pelo fabricante. Vitronic 18 W, 24 W, 36 W, 55 W

• Antes de poder fixar a carcaça à base, deve ser desmontada a cabeça do aparelho. (→ Desmontar a cabeça do aparelho)

• A lâmpada UVC não está pré-instalada pelo fabricante. Coloque a lâmpada UVC na cabeça do aparelho, antes de remontar a mesma. (→ Limpar vidro de sílica / Substituir lâmpada UVC)PT

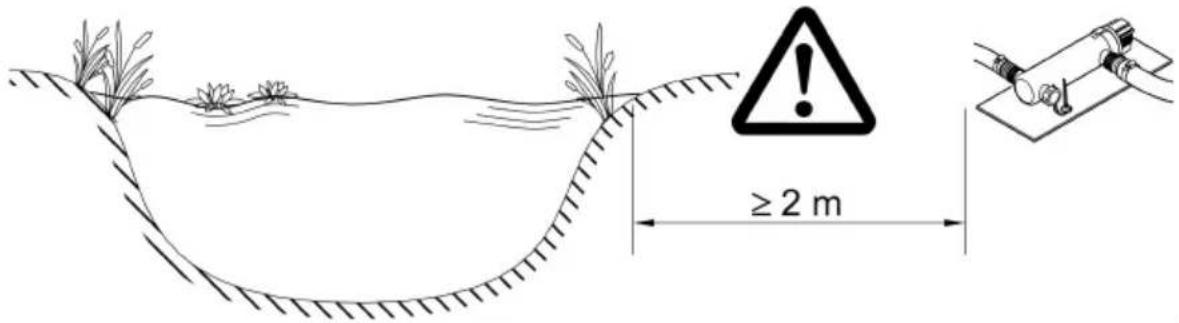

• Posicione o aparelho com distância não inferior a 2 m à beira do tanque.

• O aparelho pode ser colocado só conforme as posições permitidas. Isto garante a operação sem problemas do aparelho

• Em redor do aparelho deve haver espaço suficiente para fazer os trabalhos de manutenção.

VTC000672 Estabelecer as ligações

• Recomendamos mangueiras que sirvam para uma pressão igual ou superior a 1 bar.

• Reduza o comprimento dos bocais escalonados conforme o diâmetro da mangueira utilizada.

• Fixe a mangueira por meio de uma abraçadeira.

• Aperte só com a mão a porca de capa do bocal escalonado.

• Ligue o bocal escalonado, juntamente com a vedação plana ou o O-ring, ao ponto de união para excluir fugas.

• Para obter a colocação ótima da mangueira, pode-se selecionar entre ambos os pontos de união opostos. – Antes de poder fixar a carcaça à base, deve ser desmontada a cabeça do aparelho – Vitronic 55 W: A lâmpada UVC não está pré-instalada pelo fabricante.

Ligar o aparelho ao filtro de passagem Vitronic 18 W, 24 W, 36 W O aparelho está adequado à ligação ao filtro de passagem. Os dois bocais de saída devem ser li- gados com os bicos de entrada, no filtro de passagem. Devem ser observadas as instruções de serviço do filtro. Proceder conforme descrito abaixo:

1. Desenrosque o tampão.

2. Passe ambos os bocais de saída com elemento de vedação plano pelos dois furos existentes na

parede do recipiente do filtro de passagem.

3. Enrosque o bico de entrada com O-ring ao bocal de saída e aperte o bico com a mão.

4. Ligue a mangueira de afluxo ao bocal de entrada. (→ Estabelecer as ligações)

Colocação em operação Ordem da entrada em operação:

1. Ligue a bomba e espere até que a carcaça do aparelho de tratamento UVC se tenha enchido de

– Não opere nunca o aparelho de tratamento UVC sem água.

3. Controle o funcionamento do aparelho de tratamento UVC.

4. Verifique a ausência de fugas de todos os pontos de união.74

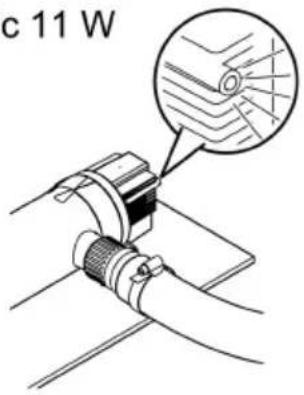

• Desligar: Desconete a ficha elétrica da tomada. Verificar o funcionamento Teste de funcionamento Vitronic 11 W 18 W, 24 W, 36 W 55 W A lâmpada de controlo está acesa enquanto a lâmpada UVC estiver em funcionamento.

A luz UV trespassa o bocal escalonado transpa- rente enquanto a lampada UVC estiver em funci- onamento.

A luz UV trespassa a janela do tampão enquanto a lampada UVC estiver em funcionamento.

Limpeza e manutenção NOTA Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente. Limpe a superfície exterior da carcaça só com água limpa e uma escova macia.

• Solventes de limpeza adequados para remover aderências calcificadas resistentes: – Solvente PumpClean para limpar bombas, fabricante: OASE. – Detergente doméstico, desprovido de vinagre e cloro.PT

Desmontar a cabeça do aparelho CUIDADO! A radiação ultravioleta da lâmpada UVC pode causar queimaduras dos olhos ou da pele. Não opere nunca a lâmpada UVC fora da carcaça ou com uma carcaça defeituosa Corte a comunicação entre o aparelho e a rede elétrica antes de dar início aos trabalhos de manutenção ou substituir a lâmpada UVC. CUIDADO! O vidro de sílica e a lâmpada UVC podem partir-se e provocar cortadelas. Execute com cuidado os trabalhos na unidade de tratamento UVC para evitar ferimentos por corte. Evitar abalos, choques e movimentos bruscos para impedir a destruição do vidro. Por razões de segurança, a lâmpada UVC não pode ser ativada sem que a unidade de pré- tratamento esteja corretamente montada no aparelho. Vitronic 11 W Proceder conforme descrito abaixo:

• Rode a cabeça do aparelho no sentido anti-horário até encontrar resistência, e tire-a cuidado- samente, junto com o O-ring, da carcaça. Vitronic 18 W, 24 W, 36 W, 55 W Proceder conforme descrito abaixo:

• Aperte o gancho de engate, rode a cabeça do aparelho no sentido anti-horário até encontrar resistência, e tire-a cuidadosamente da carcaça.

VTC000376 Montar a cabeça Proceder conforme descrito abaixo:

1. Verifique se o O-ring, na cabeça do aparelho, apresenta a posição correta.

– Limpe o O-ring e substitua-o quando gasto ou danificado.

2. Introduzir a cabeça do aparelho, cuidadosamente e com ligeira pressão, na carcaça, até encon-

trar resistência. – Rode um pouco a cabeça para que as respigas e as ranhuras do fecho de baioneta engatem.

3. Rode a cabeça no sentido horário até encontrar resistência.

Limpar vidro de sílica / Substituir lâmpada UVC Substitua a lâmpada UVC depois de 8000 horas. Com constância de operação, este valor corres- ponde aproximadamente a um período sazonal do tanque. Isto garante a capacidade óptima do filtro. CUIDADO! O vidro de sílica e a lâmpada UVC podem partir-se e provocar cortadelas. Execute com cuidado os trabalhos na unidade de tratamento UVC para evitar ferimentos por corte. Evitar abalos, choques e movimentos bruscos para impedir a destruição do vidro. Condição prévia

• A cabeça do aparelho está retirada. (→ Desmontar a cabeça do aparelho)

• Podem ser utilizadas só lâmpadas UVC cuja designação e potência correspondem às informa- ções constantes na placa de características. (→ Dados técnicos)PT

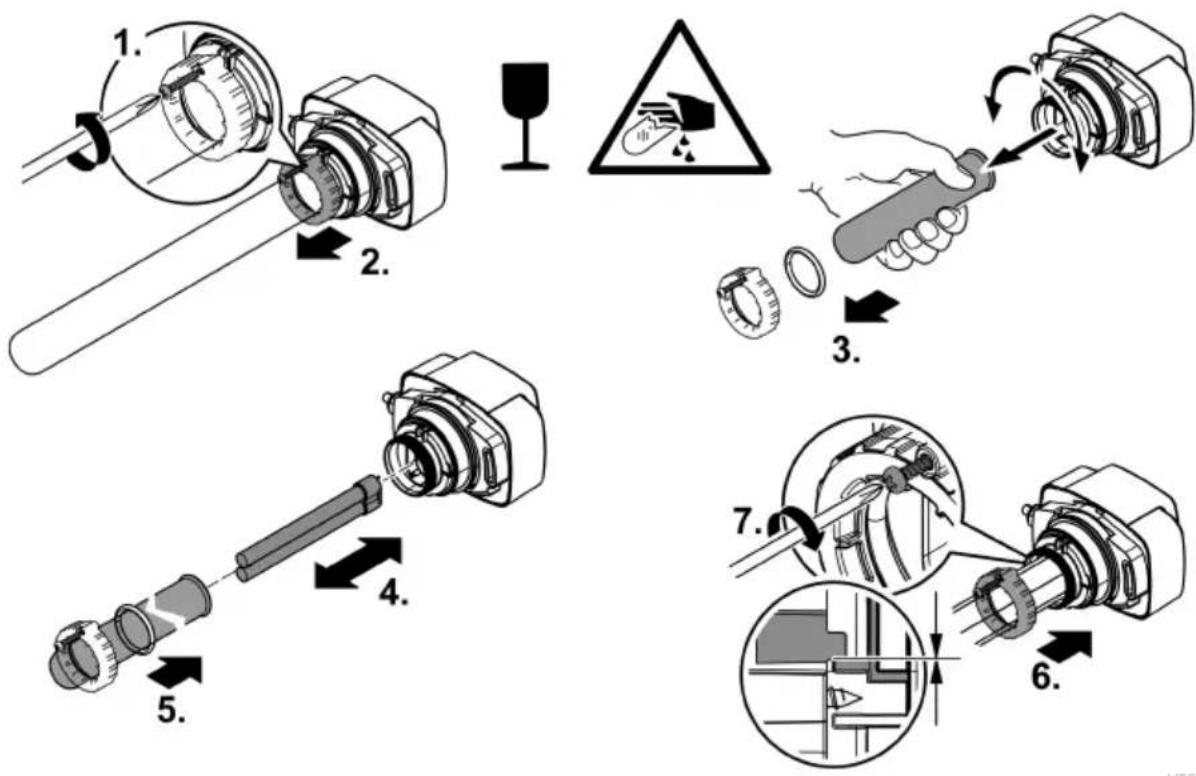

Proceder conforme descrito abaixo:

• Desande o parafuso de rosca de chapa até que a sua ponta tenha entrado na caixa do parafuso de aperto.

• Retire o vidro de sílica com um ligeiro movimento giratório.

• Na montagem, introduza cuidadosamente o vidro de sílica com o O-ring na cabeça do apare- lho, até encontrar resistência. – O O-ring deve encontrar-se na fenda situada entre a cabeça e o vidro de cristal.

• Aperte bem a porca de aperto.

Armazenar/Invernar O aparelho não está protegido contra os efeitos de geada; em caso de geada deve ser desinsta- lado e guardado em recinto seguro. Armazenagem correcta do aparelho:

• Limpe bem o aparelho e substitua as peças defeituosas.

• Guardar o aparelho em recinto seco e à prova de geada.78 Eliminação de falhas Problema Causas prováveis Resolução O aparelho não funciona de forma satisfatória

Tire algas e folhas do tanque

Substitua a água do taque

Substitua a lâmpada UVC Depois de

horas, o efeito filtrante já não existe

Vazão excessivo Reduza a capacidade da bomba Lâmpada UVC não acesa

A ficha elétrica não está conetada Conete a ficha elétrica Lâmpada UVC defeituosa Substitua a lâmpada UVC Ponto de ligação defeituosa com a rede elétrica Controle a conexão elétrica Vitronic 55 W: O aparelho de trata- mento UVC desligou por sobrea- quecimento Depois de arrefecido, o aparelho de tratamento UVC liga automatica- mente.

Dados técnicos Descrição

11 W 18 W 24 W 36 W 55 W Tensão de conexão V AC 220 … 240 220 … 240 220 … 240 220 … 240 220 … 240 Frequência

Comprimento cabo elétrico

Pressão de ser- viço

Diâmetro da mangueira

Valore permitidos da água Tipo

Água de torneira, água do tanque Água de piscina Valor ph

• Lâmpada UVC, cristal e O-ring para o cristal Descartar o aparelho usado NOTA

aparelho não poderá ser eliminado com o lixo doméstico.

Elimine a lâmpada UVC gasta e o aparelho só através do sistema de recolha seletiva de lixo.

Corte anteriormente o cabo de alimentação o que torna o aparelho inutilizável.80 Istruzioni originali
