KÄYTTÖOHJE Vitronic 36 W OASE

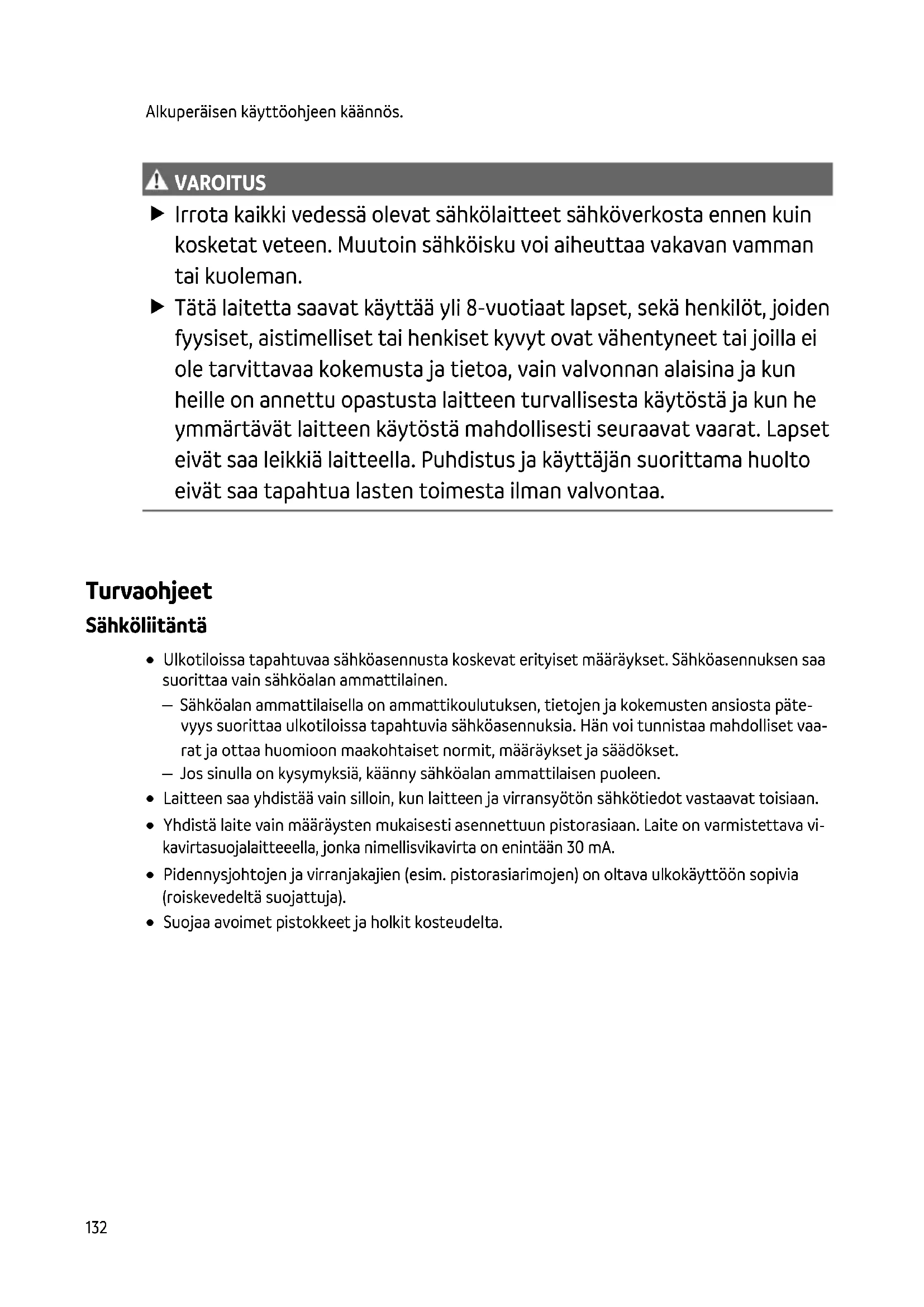

VAROIT US VAROITUS Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen. – Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaa- rat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset. – Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.

• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.

• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vi- kavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA.

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).

• Suojaa avoimet pistokkeet ja holkit kosteudelta.FI

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.

• Vaurioitunutta liitäntäjohtoa ei voi vaihtaa. Hävitä laite asianmukaisesti.

• Laitetta ei saa kantaa tai vetää sähköjohdosta.

• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin.

• Älä koskaan tee laitteeseen teknisiä muutoksia.

• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.

• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita. Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Puutarhalammikoiden puhdistukseen.

• Käyttöön puhtaan veden kanssa.

• Käytä laitetta teknisiä tietoja noudattaen. (→ Tekniset tiedot) Laitteelle ovat voimassa seuraavat rajoitukset:

• Tämä tuote ei sovellu yleisvalaistukseen, se on tarkoitettu vain kuvattuun käyttötarkoituk- seen.

• UVC-lamppua ei saa koskaan käyttää kotelon ulkopuolella tai muihin tarkoituksiin. UVC-säteily on myös vähäisissä annostuksissa vaarallista silmille ja iholle.

• Ei ammattimaiseen tai teolliseen käyttöön.

• Älä käytä koskaan ilman, että vettä virtaa läpi.

• Älä koskaan käytä muita nesteitä kuin vettä.

• Ei saa käyttää juomaveden tai muiden nesteiden sterilointiin.

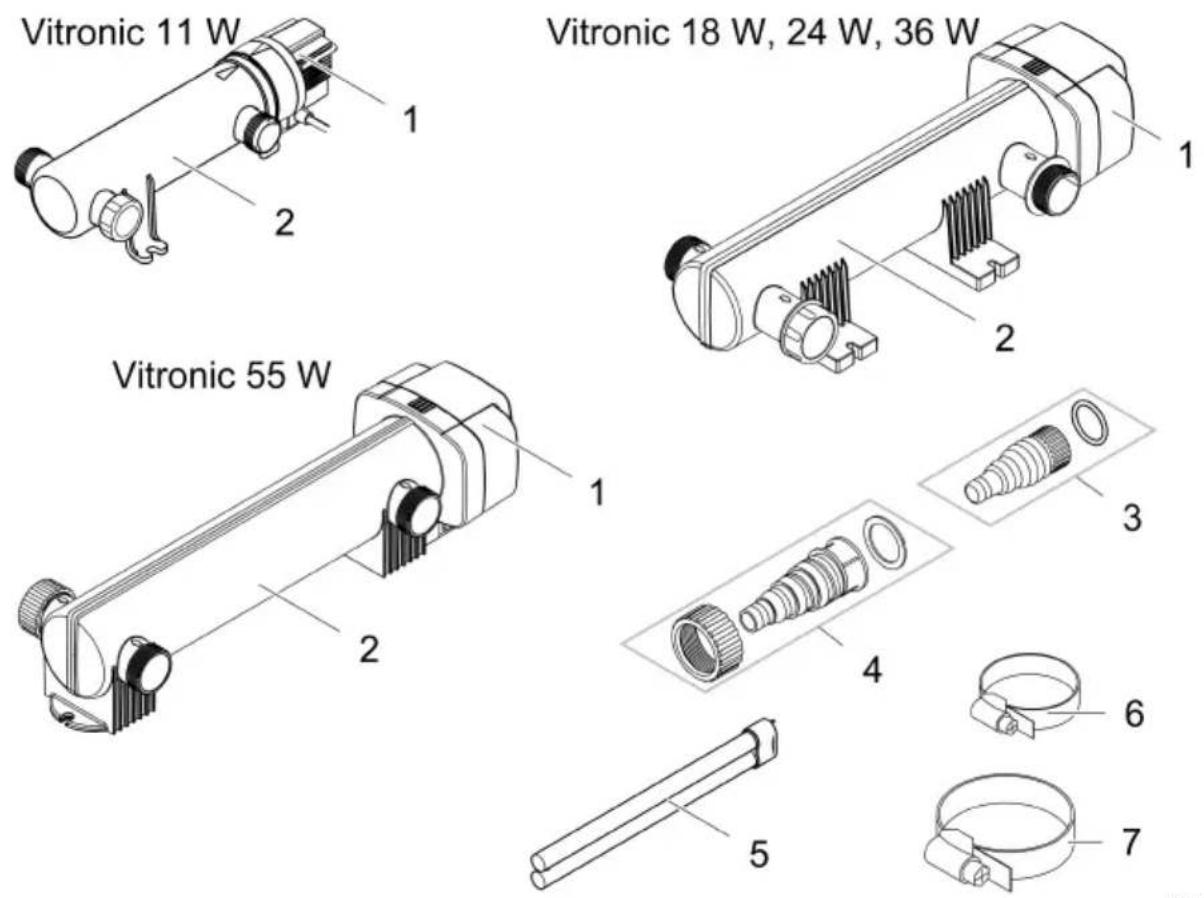

• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey- dessä.134 Tuotekuvaus Toimituksen sisältö

Vitronic 11 W 18 W, 24 W, 36 W, 55 W Kuvaus Määrä Määrä

Läpinäkyvä porrastettu letkuholkki O -renkaalla

Läpinäkyvä porrastettu letkuholkki liitosmutterilla ja lattatiivis- teellä

Vitronic 11 W: esiasennettu tehtaalla

Ominaisuudet UVC-selkeyttimen UV-säteily poistaa keijuleviä, bakteereita ja mikro-organismeja. UVC-selkeytin integroidaan vesikiertoon, parhaiten lammikkosuodattimen eteen. Laitteessa olevat symbolit

Laite on suojattu roiskevettä ja vaarallisiin osiin koskettamista vastaan.

Vaarallista UVC -säteilyä.

Suojaa laite suoralta auringonvalolta

Lamppu soveltuu suoraan kiinnitykseen normaalisti syttyville kiinnityspinnoille.

Suojaa laite jäätymiseltä.

Älä hävitä laitetta tavallisen talousjätteen mukana.

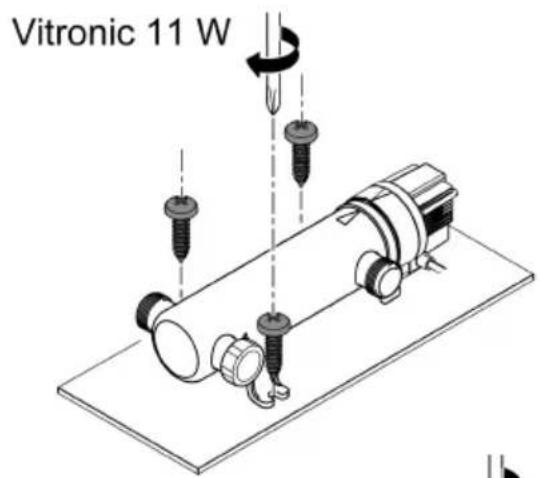

Paikoilleen asettaminen ja yhdistäminen Vitronic 11 W

• Kotelon alustaan kiinnitystä varten ei laitepäätä tarvitse irrottaa.

• UVC-lamppu on jo tehtaalla esiasennettu. Vitronic 18 W, 24 W, 36 W, 55 W

• Ennen kuin kotelon voi kiinnittää alustaan, on laitepää irrotettava. (→ Laitepään irrotus)

• UVC-lamppua ei ole tehtaalla esiasennettu. Aseta UVC-lamppu laitepäähän, ennen kuin asen- nat laitepään takaisin.(→ Kvartsilasin puhdistus/UVC-lampun vaihto)136 Laitteen asennus

• Aseta laite vähintään 2 metrin etäisyydelle lammen reunasta.

• Aseta laite vain sallittuihin paikkoihin. Näin virheetön käyttö on varmistettu.

• Ota huomioon riittävä vapaa tila huoltotöitä varten.

Liitäntöjen suorittaminen

• Käytä letkuja, jotka soveltuvat vähintään paineelle 1 bar.

• Lyhennä porrastettuja letkuholkkeja käytetyn letkuläpimitan mukaan.

• Varmista letku letkusinkilällä.

• Kiristä porrastetun letkuholkin liitosmutteri käsin.

• Kierrä porrastettu letkuholkki ja lattatiiviste tai O-rengas liitäntään, jotta se on tiivis.

• Optimaalisen letkuasennuksen voit valita kummankin vastakkain olevan liitännän välillä. – Sulje sulkukorkilla se liitäntä, jota et käytä. – Vitronic 55 W: Sulkukorkissa on tarkastuslasi toimintatarkastusta varten.

VTC0007138 Laitteen yhdistäminen läpivirtaussuodattimeen Vitronic 18 W, 24 W, 36 W Laite soveltuu yhdistettäväksi läpivirtaussuodattimeen. Molemmat ulostuloyhteet kierretään lä- pivirtaussuodattimen sisäänmenosuuttimiin. Noudata läpivirtaussuodattimen käyttöohjetta. Toimit näin:

1. Kierrä sulkukorkki irti.

2. Vie molemmat poistoyhteet lattatiivisteiden kanssa läpivirtaussuodattimen säiliössä olevien

3. Kierrä syöttösuutin ja O-rengas poistoyhteeseen ja kiristä syöttösuutin käsin.

4. Yhdistä tulovirtausletku syöttöyhteeseen. (→ Liitäntöjen suorittaminen)

Käyttöönotto Käyttöönottojärjestys:

1. Kytke pumppu päälle ja odota, kunnes UVC-selkeyttimen kotelo on täyttynyt vedellä.

2. Kytke UVC-selkeytin päälle.

– Älä koskaan käytä UVC-selkeytintä ilman veden läpivirtausta.

3. Tarkasta UVC-selkeyttimen toiminta.

4. Tarkasta kaikkien liitäntöjen tiiviys.FI

Päällekytkentä/poiskytkentä

• Päällekytkentä: Työnnä verkkopistoke pistorasiaan. – Laite kytkeytyy heti päälle.

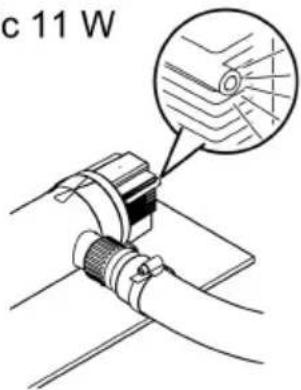

• Poiskytkentä: Irrota pistoke pistorasiasta Toiminnan tarkastus Toimintatarkastus Vitronic 11 W 18 W, 24 W, 36 W 55 W Toimintanäyttö palaa, kun UVC -lamppu on kyt- ketty päälle.

-valoa säteilee läpinäkyvän porrastetun let- kuholkin läpi, kun UVC -lamppu on kytketty päälle.

UV-valoa säteilee sulkukorkin tarkastuslasin läpi, kun UVC-lamppu on kytketty päälle.

Puhdistus ja huolto OHJE Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle. Puhdista kotelo vain ulkoapäin puhtaalla vedellä ja pehmeällä harjalla.

• Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria.140 Laitepään irrotus HUOMIO UVC-lampun ultraviolettisäteily voi polttaa silmiä ja ihoa. Älä koskaan käytä UVC-lamppua kotelon ulkopuolella tai jos kotelo on vaurioitunut. Irrota laite virtaverkosta ennen kuin aloitat huoltotyöt tai ennen kuin vaihdat UVC-lampun. HUOMIO Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja. Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi. Vältä tärähdyksiä, iskuja ja nopeita liikkeitä, jotta vältät lasin rikkoutumisen. Turvallisuussyistä voi UVC-lampun kytkeä päälle vasta, kun UVC-selkeytin on asianmukai- sesti asennettu laitteeseen. Vitronic 11 W Toimit näin:

• Käännä laitepäätä vastapäivään vasteeseen saakka ja vedä se yhdessä O-renkaan kanssa varo- vasti pois kotelosta. Vitronic 18 W, 24 W, 36 W, 55 W Toimit näin:

• Paina lukitusosaa ja käännä sen jälkeen laitepäätä vastapäivään vasteeseen saakka ja vedä lai- tepää varovasti pois kotelosta.

Laitepään asennus Toimit näin:

1. Tarkasta O-renkaan oikea kiinnitys laitepäässä.

– Puhdista O-rengas ja vaihda, jos se on vaurioitunut.

2. Työnnä laitepää varovasti ja kevyellä painalluksella vasteeseen saakka koteloon.

– Kierrä laitepäätä hieman, kunnes bajonettiliittimen tapit ja urat tarttuvat toisiinsa.

3. Käännä laitepäätä myötäpäivään vasteeseen saakka.

Kvartsilasin puhdistus/UVC-lampun vaihto Vaihda UVC-lamput viimeistään 8000 käyttötunnin jälkeen. Jatkuvassa käytössä tämä vastaa suunnilleen lammikon käyttökautta. Näin varmistetaan optimaalinen suodatinteho. HUOMIO Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja. Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi. Vältä tärähdyksiä, iskuja ja nopeita liikkeitä, jotta vältät lasin rikkoutumisen. Edellytys

• Laitepää on poistettu. (→ Laitepään irrotus)

• Käytä vain sellaisia UVC-lamppuja, joiden nimitys ja tehotiedot vastaavat tyyppikilvessä olevia tietoja. (→ Tekniset tiedot)142 Toimit näin:

• Avaa peltiruuvia niin paljon, että ruuvin kärki on uponnut kiristysruuvin kuoreen.

• Vedä kvartsilasi varovasti pois kevyellä kiertoliikkeellä eteenpäin.

• Paina asennettaessa kvartsilasi ja O-rengas paikoilleen vasteeseen saakka laitepäähän. – O-rengas on painettava laitepään ja kvartsilasin väliseen rakoon.

• Kiristä kiristysruuvi käsin vasteeseen saakka.

• Pyyhi kvartsilasi kostealla liinalla lian ja sormenjälkien poistamista varten.

Varastointi/säilytys talven yli Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi:

• Puhdista laite perusteellisesti ja vaihda vaurioituneet osat.

• Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa.FI

Häiriöiden korjaaminen Häiriö Mahdollinen syy Korjaus Laite ei tuota tyydyttävää tehoa

Vesi on erittäin likaista Poista levät ja lehdet lammikosta

Kvartsilasi on likaantunut Puhdista kvartsilasi UVC -lampussa ei ole enää suoda- tustehoa

Vaihda UVC -lamppu Suodatinteho on käytetty loppuun 8000 käyttö- tunnin jälkeen

Läpivirtausteho on korkea Vähennä pumpputehoa UVC -lamppu ei pala Verkkopistoketta ei ole yhdistetty Yhdistä verkkopistoke pistorasiaan UVC-lamppu on viallinen Vaihda UVC-lamppu Verkkoliitäntä on viallinen

Tarkasta sähköliitäntä

Vitronic 55 W: UVC-selkeytin on kytkeytynyt pois päältä ylikuume- nemisen johdosta Jäähtymisen jälkeen UVC -selkeytin kytkeytyy automaattisesti uudel- leen päälle

Tekniset tiedot Kuvaus

(UV -C) Läpivirtausmäärä enintään l/h

Käyttöpaine enintään bar 0,5 0,6 0,6 0,6 0,6 Liitännät

Soveltuu lammi- kon maksimitila- vuudelle

Puhdas vesi, allasvesi Uima-allasvesi

8 … 15 8 … 15 Vapaa kloori mg/l <0,3 <0,6 Kloridipitoisuus mg/l <250 <250 Suolapitoisuus

<0,4 <0,4 Kuivajäännösten kokonaismäärä

• UVC-lamppu, kvartsilasi ja kvartsilasin O-rengas Hävittäminen OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

Hävitä UVC-lamppu ja laite viemällä se tätä tarkoitusta varten olevaan jätehuoltopis- teeseen. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.HU
