BRUGSANVISNING RM 448 T STIHL

DEFRNLITESPTNOSVFIPLRU DA 0478 111 9941 B - DA Kære kunde Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning. STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp. Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt. Dr. Nikolas Stihl VIGTIGT! SKAL LÆSES FØR BRUG OG OPBEVARES. Printet på klorfrit bleget papir. Papiret kan genbruges. Smudsomslaget er uden halogen.

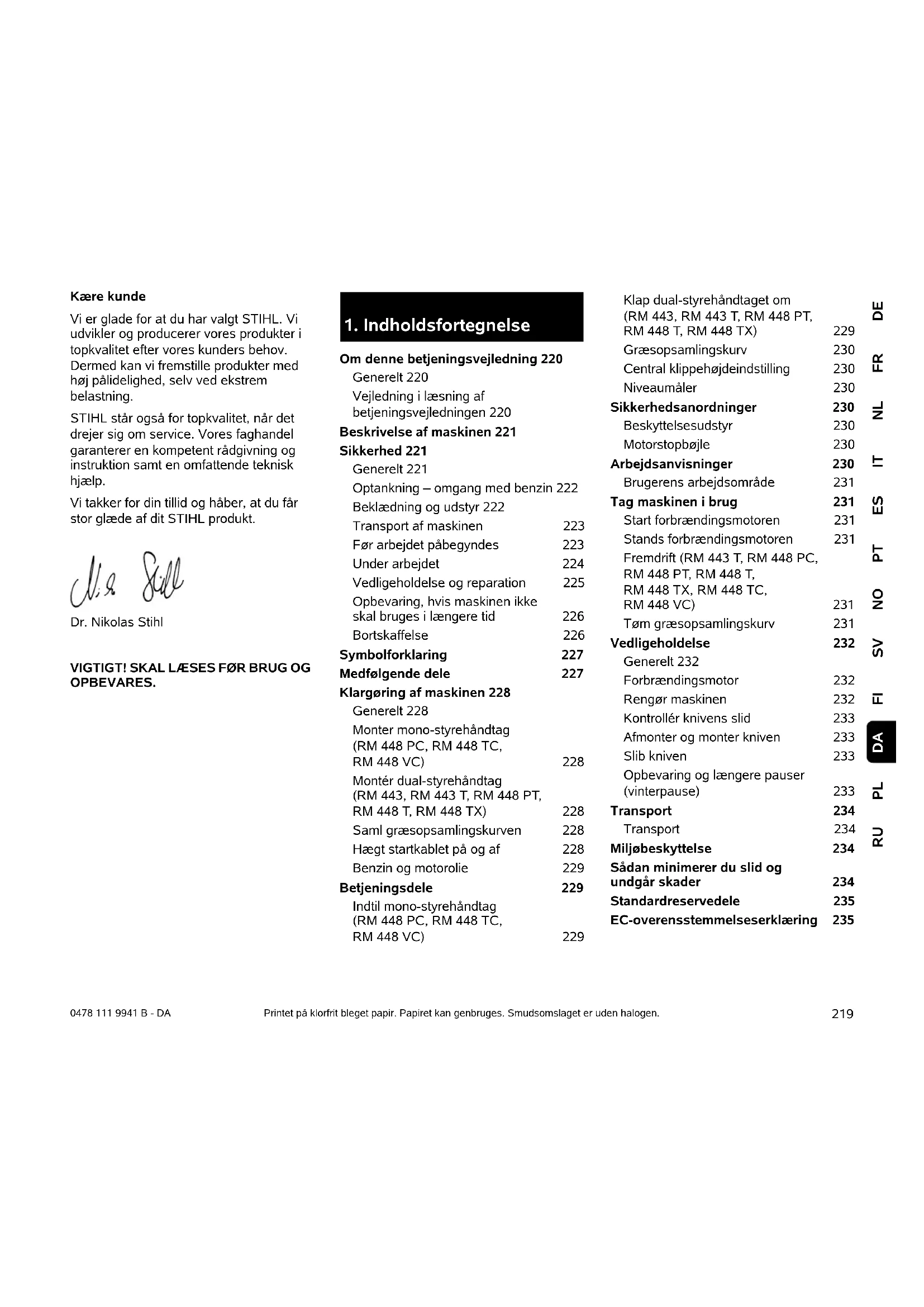

1. Indholdsfortegnelse

Om denne betjeningsvejledning 220 Generelt 220 Vejledning i læsning af betjeningsvejledningen 220 Beskrivelse af maskinen 221 Sikkerhed 221 Generelt 221 Optankning – omgang med benzin 222 Beklædning og udstyr 222 Transport af maskinen 223 Før arbejdet påbegyndes 223 Under arbejdet 224 Vedligeholdelse og reparation 225 Opbevaring, hvis maskinen ikke skal bruges i længere tid 226 Bortskaffelse 226 Symbolforklaring 227 Medfølgende dele 227 Klargøring af maskinen 228 Generelt 228 Monter mono-styrehåndtag (RM 448 PC, RM 448 TC, RM 448 VC) 228 Montér dual-styrehåndtag (RM 443, RM 443 T, RM 448 PT, RM448T, RM448TX) 228 Saml græsopsamlingskurven 228 Hægt startkablet på og af 228 Benzin og motorolie 229 Betjeningsdele 229 Indtil mono-styrehåndtag (RM 448 PC, RM 448 TC, RM 448 VC) 229 Klap dual-styrehåndtaget om (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 229 Græsopsamlingskurv 230 Central klippehøjdeindstilling 230 Niveaumåler 230 Sikkerhedsanordninger 230 Beskyttelsesudstyr 230 Motorstopbøjle 230 Arbejdsanvisninger 230 Brugerens arbejdsområde 231 Tag maskinen i brug 231 Start forbrændingsmotoren 231 Stands forbrændingsmotoren 231 Fremdrift (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC) 231 Tøm græsopsamlingskurv 231 Vedligeholdelse 232 Generelt 232 Forbrændingsmotor 232 Rengør maskinen 232 Kontrollér knivens slid 233 Afmonter og monter kniven 233 Slib kniven 233 Opbevaring og længere pauser (vinterpause) 233 Transport 234 Transport 234 Miljøbeskyttelse 234 Sådan minimerer du slid og undgår skader 234 Standardreservedele 235 EC-overensstemmelseserklæring 2350478 111 9941 B - DA

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EU- direktivet 2006/42/EC. STIHL arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr. Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte. I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande. Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i læsning af

betjeningsvejledningen Billeder og tekst beskriver særlige betjeningstrin. Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning. Synsretning: Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen. Kapitelhenvisning: Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (Ö 4.) Markering af tekstafsnit: De beskrevne anvisninger kan være markeret som vist i de følgende eksempler. Betjeningstrin, som kræver, at brugeren griber ind: ● Løsn skruen (1) med en skruetrækker, tryk på grebet (2) … Generelle oplistninger: – Anvendelse af produktet ved sportsarrangementer eller i konkurrencer Tekster med særlig betydning: Tekstafsnit med særlig betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen. Tekst med henvisning til billeder: Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen. Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen. Plæneklippere STIHL RM 443.0,RM 443.0 T,RM 448.0 P C,RM 448.0 PT,RM 448.0 T,RM 44

8.0 TC,RM 448.0 TX,RM 448.0 VC 235

Tekniske data 236 REACH 238 Fejlsøgning 238 Serviceplan 239 Leveringsbekræftelse 239 Servicebekræftelse 239

betjeningsvejledning Fare! Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed. Advarsel! Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser. Forsigtig! Lette personskader og tingsskader kan forhindres med en bestemt adfærd. Bemærk Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen. Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar betjeningsvejledningen til senere brug. Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den separate betjeningsvejledning til forbrændingsmotoren. Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom. Bliv fortrolig med betjeningselementerne og brugen af maskinen. Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert. Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug. Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici. Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den. Betjeningsvejledningen er en del af maskinen og skal altid følge med. Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen. Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person. Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn. Maskinen er beregnet til privat brug. OBS – risiko for ulykker! Plæneklipperen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

3. Beskrivelse af maskinen

1 Motorstopbøjle 2 Bøjle fremdrift (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC) 3 Håndtag til Vario-drev (RM 448 VC) 4 Styrehåndtagets øverste del 5 Startkabel 6 Hurtigstrammer (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 7 Styrehåndtagets nederste del (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 8 Forbrændingsmotor 9 Lyddæmper med beskyttelsesgitter 10 Tændrørshætte 11 Holdegreb foran 12 Forhjul 13 Baghjul 14 Græsopsamlingskurv 15 Holdegreb bagtil 16 Greb til klippehøjdeindstilling 17 Mærkeplade med maskinnummer 18 Styrekonsol (RM 448 PC, RM 448 TC, RM 448 VC) 19 Låsegreb styrehåndtag (RM 448 PC, RM 448 TC, RM 448 VC)

Livsfare på grund af kvælning! Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.0478 111 9941 B - DA

Plæneklipperen må pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling): – Trimning af buske, hække eller lignende – Skæring af slyngplanter, – Plænepleje på tage og altankasser – Granulering og findeling af grene og hækkeklip, – Rensning af fortove (sugning, blæsning), – Udjævning af jordbunker som f.eks. muldvarpeskud. – Transport af afskåret græs, undtagen i den dertil indrettede græsopsamlingskurv. Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler. Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal. Der må ikke transporteres ting, dyr eller personer med maskinen. Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug. OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger. Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling): – Følelsesløshed – Smerter – Muskelsvaghed – Misfarvninger af huden – Ubehagelig kriblen Hold styrehåndtaget fast, men ikke krampagtigt, med begge hænder på de beregnede stedet på håndtaget under kørslen. Planlæg arbejdstiderne således, at større belastninger i længere tid undgås. Slip altid kun maskinen, når den står på en plan flade og ikke af sig selv kan rulle væk.

4.2 Optankning – omgang med benzin

Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke). Lukkedækslerne på tankbeholderne skal altid skrues ordentligt på og spændes godt til. Defekte dæksler skal udskiftes af hensyn til sikkerheden. Anvend ikke vandflasker eller lignende til bortskaffelse eller opbevaring af forbrugsstoffer såsom f.eks. benzin. Det kan ske, at personer, især børn, drikker heraf. Hold benzin væk fra gnister, åben ild, gløder, varme kilder og andre antændelseskilder. Rygning forbudt! Tank kun op udendørs, og ryg ikke under påfyldningen. Stop forbrændingsmotoren, og lad den køle af før tankningen. Benzin skal påfyldes, før forbrændingsmotoren startes. Åbn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm. Undlad at fylde benzintanken for meget! For at give benzinen plads til at udvide sig må benzintanken aldrig fyldes op over påfyldningsstudsens nederste kant. Følg desuden anvisningerne i forbrændingsmotorens betjeningsvejledning. Hvis benzinen er løbet over, må forbrændingsmotoren ikke startes, før den benzinvædede flade er rengjort. Forsøg ikke at starte motoren, før benzindampene er forsvundet (tør spildt benzin af). Tør spildt benzin op med det samme. Hvis der er kommet benzin på tøjet, skal dette skiftes. Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister. Hvis tanken skal tømmes, skal det ske i det fri.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført sandaler. Livsfare! Benzin er giftig og meget letantændelig.223 DEFRNLITESPTNOSVFIPLRU DA 0478 111 9941 B - DA Bær altid solide handsker, og bind langt hår op (tørklæde, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under transport af maskinen. Bær handsker og egnede beskyttelsesbriller under knivens slibning! Maskinen må betjenes, når brugeren bærer lange bukser og tætsiddende tøj. Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder. Der opstår larm under arbejdet. Larm kan skade hørelsen. Brug høreværn.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter. Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene løbe ud, og træk tændrørshætten af før transporten. Transporter kun maskinen, når forbrændingsmotoren er kold og uden benzin. Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger). Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.). Undgå at berøre kniven, når plæneklipperen løftes og bæres. Følg især henvisningerne i kapitlet "Transport". Her beskrives, hvordan maskinen skal løftes eller fastsurres. (Ö 13.) Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen. Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, må forbrændingsmotoren ikke startes – Brandfare! Få maskinen repareret af forhandleren, før den tages i brug. Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor. Undersøg hele det arbejdsområde, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs. Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes. Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager. Før maskinen tages i brug, skal du kontrollere, at tændrørshætten sidder fast og sikkert på tændrøret. Maskinen må kun anvendes i driftssikker tilstand. Kontrollér før hver brug, – om maskinen er i forskriftsmæssig monteret tilstand, – om klippeværktøjet og hele klippeenheden (kniv, fastgørelsesdele, klippeanordningskabinet) er i orden. Kontrollér især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte.(Ö 12.4) – om tankdækslet er skruet korrekt på, – om tanken og benzinførende komponenter samt tankdækslet er i orden, – om sikkerhedsudstyret (f.eks. motorstopbøjle, udkastningsspjæld, kabinet, styrehåndtag, beskyttelsesgitter) er i orden og fungerer korrekt, – om græsopsamlingskurven er ubeskadiget og korrekt monteret; en beskadiget græsopsamlingskurv må ikke anvendes. – om olielukkeskruen er skruet korrekt på. Udfør alt nødvendigt arbejde, eller kontakt en forhandler. STIHL anbefaler en STIHL- forhandler.0478 111 9941 B - DA

Brug aldrig maskinen, når der er dyr eller personer, især børn, i fareområdet. De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Sørg især for, at motorstopbøjlen aldrig fastgøres på styret (f.eks. ved at binde den fast). OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå aldrig i nærheden af udkastningsåbningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om. Fastgør aldrig ting til styrehåndtaget (f.eks. arbejdstøj). Arbejd kun i dagslys eller med god kunstig belysning. Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag. Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig. Udstødningsgasser: Maskinen afgiver giftige udstødningsgasser, når forbrændingsmotoren kører. Disse gasser indeholder giftig kulilte, en farve- og lugtfri gas, samt andre skadelige stoffer. Forbrændingsmotoren må aldrig tages i brug i lukkede eller dårligt udluftede rum. Start: Start maskinen forsigtigt iht. anvisningerne i kapitlet "Tag maskinen i brug" (Ö 11.). Når der startes iht. anvisningerne, mindskes risikoen for kvæstelser. Risiko for kvæstelser! Når startkablet kører tilbage hurtigt, kan hånden og armen blive trukket i retning af forbrændingsmotoren hurtigere, end startkablet kan slippes Dette tilbageslag kan medføre knoglebrud, knusninger og forstuvninger. Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj, når der startes. Maskinen må ikke vippes, når den startes. Fremdriftsbøjlen må ikke trykkes ind, når motoren startes. Start ikke forbrændingsmotoren, hvis udkastningskanalen ikke er dækket af udkastningsspjældet eller græsopsamlingskurven. Arbejde på skråninger: Bearbejd altid skråningerne på tværs og aldrig på langs. Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen. Vær ekstra forsigtig, når køreretningen på skråningen ændres. Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger. Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm. For at sikre tilstrækkelig smøring af forbrændingsmotoren skal anvisningerne i den medfølgende betjeningsvejledning til forbrændingsmotoren også følges, når maskinen anvendes på skråninger. Anvendelse: Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne udkastningsspjældet og/eller tage Livsfare – forgiftningsfare! Stop arbejdet med det samme ved kvalme, hovedpine, synsforstyrrelser (f.eks. mindre synsfelt), høreproblemer, svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. være forårsaget af for høje koncentrationer af udstødningsgas. Risiko for kvæstelser! Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.225 DEFRNLITESPTNOSVFIPLRU DA 0478 111 9941 B - DA græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser. Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv. Vær ekstra forsigtig, når du vender maskinen om eller trækker den hen mod dig selv. Risiko for at snuble! Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder. Kør rundt om ting, der er skjult i græssets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter. Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder. Sluk for forbrændingsmotoren, lad arbejdsværktøjet standse, og træk tændrørshætten ud, – før maskinen forlades, eller hvis den står uden opsyn, – før der fyldes benzin på. Maskinen må kun tankes op, når forbrændingsmotoren er kold. Brandfare! – før du fjerner blokeringer i udkastningskanalen, – før du løfter og bærer maskinen, – før du transporterer maskinen, – før der udføres arbejde på kniven, – før maskinen kontrolleres, rengøres, eller der udføres andet arbejde på den (f.eks. styrehåndtaget klappes om), – hvis plæneklipperen har ramt et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontrollér i givet fald maskinen, især skæremodulet (kniv, knivaksel, knivfastgørelse) for beskadigelser, og få maskinen repareret, før den genstartes, og der arbejdes med den. Stands forbrændingsmotoren, – når maskinen skubbes til eller fra den græsplæne, der skal bearbejdes, – før maskinen skubbes til et areal uden græs, – før udkastningsspjældet åbnes, eller græsopsamlingskurven tages af, – hvis maskinen skal vippes til en transport, – før klippehøjden indstilles.

4.7 Vedligeholdelse og reparation

Før rengørings-, indstillings-, reparations- og vedligeholdelsesarbejde: ● Placer maskinen på et plant og fast underlag. ● Stop forbrændingsmotoren, og lad den køle af. ● Træk tændrørshætten ud. OBS – fare for kvæstelser! Hold tændrørshætten på afstand af tændrøret, da en utilsigtet tændgnist kan medføre brand eller give elektriske stød. Utilsigtet kontakt mellem tændrøret og tændrørshætten kan føre til, at forbrændingsmotoren starter utilsigtet. Maskinen skal især køle af, før der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kan komme op på 80° C og mere. Risiko for forbrændinger! Direkte kontakt med motorolie kan være farlig; motorolie må heller ikke spildes. STIHL anbefaler, at påfyldning og udskiftning af motorolie udføres af en STIHL-forhandler. Rengøring: Efter arbejdet skal hele maskinen gøres grundigt ren. (Ö 12.3) Før maskinen stilles i rengøringspositionen, skal benzintanken tømmes (f.eks. køres tom). Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand. Risiko for kvæstelse! Kraftige vibrationer indikerer som regel en fejl. Plæneklipperen må absolut ikke bruges med en beskadiget eller bøjet krumtapaksel eller med en beskadiget eller bøjet kniv. Har du ikke nok viden herom, skal maskinen repareres af en forhandler – STIHL anbefaler en STIHL-forhandler. Risiko for kvæstelser på kniven! Arbejdsværktøjet udsættes for en drejning, når der trækkes i startkablet. Sørg altid for tilstrækkelig afstand til kniven, især for hænder og fødder, når der trækkes i startkablet.0478 111 9941 B - DA

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHL- maskine mindre sikker. For at undgå brandfare skal området omkring køleluftåbningerne, køleribberne og udstødningsrøret holdes fri for f.eks. græs, strå, mos, blade og udtrængende fedt. Vedligeholdelsesarbejder: Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL- forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed. Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål. Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov. Originale STIHL-reservedele kendes på STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL- reservedelssymbolet. Symbolet kan også stå alene på mindre dele. Af sikkerhedsgrunde skal brændstofførende komponenter (benzinslange, benzinhane, benzintank, tankdæksel, tilslutninger osv.) jævnligt kontrolleres for skader og utætheder, og udskiftes efter behov af en fagmand (STIHL anbefaler en STIHL-forhandler). Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle. Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu. Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen. Kontrollér hele maskinen og græsopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftsikker tilstand. Forbrændingsmotorens grundindstilling må aldrig ændres, og kør den ikke med et for højt omdrejningstal. Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.8 Opbevaring, hvis maskinen ikke

skal bruges i længere tid Lad forbrændingsmotoren køle af, før maskinen stilles i et lukket rum. Opbevar maskinen med tom tank og brændstofdunken i et lukket og godt udluftet rum. Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn). Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister. Skal tanken tømmes, f.eks. klargøring til vinteren, bør dette ske udendørs (kør tanken tom). Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause). Maskinen må kun opbevares med aftrukket tændrørshætte. Opbevar maskinen i en driftssikker tilstand. Lad maskinen køle helt af, før den dækkes til. Stil maskinen til opbevaring på en plan flade, så den ikke af sig selv kan rulle væk.

Affaldsprodukter, såsom gammel olie eller benzin, brugt smøremiddel, filtre, batterier og lignende sliddele kan være til skade for mennesker, dyr og miljøet og skal derfor bortskaffes korrekt. Kontakt genbrugsstationen eller forhandleren for at få oplyst, hvordan affaldsprodukterne bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.227 DEFRNLITESPTNOSVFIPLRU DA 0478 111 9941 B - DA Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. For at forebygge ulykker skal tændkablet tages af, benzintanken tømmes, og motorolien aftappes. Risiko for kvæstelser på kniven. Lad aldrig en brugt plæneklipper være uden opsyn. Sørg for, at maskinen og især kniven opbevares utilgængeligt for børn. RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:

OBS! Læs betjeningsvejlednin- gen grundigt inden ibrugtagning. Risiko for kvæstelser! Der må ikke være uvedkom- mende i fareområdet. Risiko for kvæstelser! Træk tændrørshætten af før arbejder på klippeværktøjet og før vedligeholdelses- og rengøringsarbejder. Risiko for kvæstelser! Hold hænder og fødder væk fra knivene! Klippeanordningen arbejder videre i nogle sekunder efter frakoblingen (forbrændings- motor-/knivbremse). RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: Start forbrændingsmotoren RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: Stands forbrændingsmotoren RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: Start fremdrift RM 448 PC, RM 448 TC, RM 448 VC: Start forbrændingsmotoren RM 448 PC, RM 448 TC, RM 448 VC: Stands forbrændingsmotoren RM 448 PC, RM 448 TC, RM 448 VC: Start fremdrift RM 448 VC: Indstilling af kørehastighe- den. (Ö 11.3)

Pos. Betegnelse Stk. A Basismaskine 1 B Græsopsamlingskurvens øverste del

C Græsopsamlingskurvens nederste del

D Bolt 2 – Betjeningsvejledning 1 – Betjeningsvejledning Forbrændingsmotor

● Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

7.2 Monter mono-styrehåndtag

(RM 448 PC, RM 448 TC, RM 448 VC) ● 1 Bøsning (I) føres ind i boringen på styrehåndtaget (1). ● 2 Sæt de to skiver (K) på styrehåndtagets bøsning (1) med hvælvingen indad. ● 3 Hold bøsningen (I) og skiverne (K), og før dem sammen med styrehåndtaget (1) ind i holderen på styrekonsollen (2). ● 4 Sæt skruen (J) udefra og ind gennem boringerne på styrehåndtaget (1) og på styrekonsollen (2). ● 5 Møtrikkerne (L) skrues på. ● 6 Skruen (J) spændes. Tilspændingsmoment: 18 - 22 Nm Monter kabeltrækkene: ● RM 448 PC, RM 448 TC: Læg kabeltrækket til motorstop (3) og kabeltrækket til fremdrift (4) i kabelføringerne (6) på styrekonsollen som vist. RM 448 VC: Læg kabeltrækket til motorstop (3), kabeltrækket til fremdrift (4) og kabeltrækket til Vario-drev (5) i kabelføringerne (6) på styrekonsollen som vist.

7.3 Montér dual-styrehåndtag

(RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) ● Sæt beskyttelsesmuffer (H) på styrehåndtagets to nederste dele (1). ● Stik skruen (F) gennem boringen på kabelføringen (G). ● Hold styrehåndtagets øverste del (2) mod de nederste styrehåndtagsdele (1). ● Venstre side: Hægt kabelføringen (G) på kabeltrækket motorstop (3). ● Højre side (RM 443 T, RM 448 PT, RM 448 T, RM 448 TX): Hægt kabelføringen (G) på kabeltrækket fremdrift (4). ● Før skruen (F) indefra og ud gennem boringerne på begge sider. ● Skru hurtigstrammeren (E) på skruerne (F) (skruen bør rage ca. en gevindskruning op), og klap den op. ● Kontrollér, om monteringen er udført korrekt: Hurtigstrammerne (E) skal være spændt så kraftigt, at de ligger tæt an mod styrehåndtaget, så styrehåndtagets øverste del er forbundet med styrehåndtagets nederste del. Er styrehåndtaget ikke monteret fast, eller sidder hurtigstrammerne ikke korrekt, skal du åbne hurtigstrammerne og dreje dem, til de sidder fast.

7.4 Saml græsopsamlingskurven

● Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C). Sørg for korrekt position i føringerne. ● Tryk bolten (D) gennem de tilhørende åbninger indefra. ● Lad græsopsamlingskurvens øverste del (B) gå i hak i kurvens nederste del med et let tryk. ● Sæt græsopsamlingskurven på (Ö 8.3).

7.5 Hægt startkablet på og af

Påhægtning ● Træk tændrørshætten af forbrændingsmotoren. ● Tryk motorstopbøjlen (1) hen mod styrehåndtaget, og hold den. ● Træk startkablet (2) langsomt ud. ● Slip motorstopbøjlen (1), og hægt startkablet (2) i kabeltrækholderen (3). ● Sæt tændrørshætten på. Pos. Betegnelse Stk. I Bøsning 1 J Skrue 1 K Skive 2 L Møtrik 1

7. Klargøring af maskinen

Risiko for kvæstelser Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.).

DEFRNLITESPTNOSVFIPLRU DA 0478 111 9941 B - DA Afhægtning ● Træk tændrørshætten af forbrændingsmotoren. ● Hægt startkablet (2) af kabeltrækholderen (3).

7.6 Benzin og motorolie

Motorolie: Motorolietypen og oliepåfyldningsmængden er beskrevet i forbrændingsmotorens betjeningsvejledning. Kontroller motoroliestanden regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren). For lav og for høj oliestand bør undgås. Sørg for, at olietankens dæksel er skruet korrekt på, før forbrændingsmotoren tages i brug. Benzin: Anbefaling: frisk mærkevarebenzin, blyfri benzin. Oplysninger om den nøjagtige benzinkvalitet (oktantal) findes i forbrændingsmotorens betjeningsvejledning.

8.1 Indtil mono-styrehåndtag

(RM 448 PC, RM 448 TC, RM 448 VC) Klap styrehåndtaget om: Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring): ● Hægt startkablet af kabelføringen. (Ö 7.5) ● Hold i styrehåndtagets øverste del (2) med en hånd på det højeste sted, og løft lidt op (aflastning). ● Tryk låsegrebet (1) ned, og hold. ● Klap styrehåndtaget (2) fremefter. Arbejdsposition (til skubning af maskinen): ● Klap styrehåndtaget (2) bagud, og sørg for, at det går helt i indgreb. ● Hægt startkablet på kabelføringen. (Ö 7.5) Klippehøjdejustering: Mono-styrehåndtagets højde kan indstilles i to trin: ● Hold i styrehåndtagets øverste del (2) med en hånd på det højeste sted, og løft lidt op (aflastning). ● Tryk låsegrebet (1) ned, og hold. ● Anbring styrehåndtaget (2) i den ønskede position. ● Slip låsegrebet (1), og sørg for, at styrehåndtaget igen går helt i hak.

8.2 Klap dual-styrehåndtaget om

(RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring): ● Hægt startkablet af kabelføringen. (Ö 7.5) ● Åbn hurtigstrammeren (1) – klap den ned – og klap styrehåndtagets øverste del (2) fremad. Arbejdsposition (til skubning af maskinen): ● Klap styrehåndtagets øverste del (2) bagud, og hold fast i det med den ene hånd. ● Luk hurtigstrammeren (1) (klap den op). ● Hægt startkablet på kabelføringen. (Ö 7.5) Undgå at beskadige maskinen! Før den første start påfyldes motorolie. Anvend en egnet påfyldningshjælp (f.eks. en tragt) til påfyldningen af motorolien eller til tankning.

Risiko for klemning! Når snaplåsene løsnes, kan styrehåndtagets øverste del klappe sammen. Hold derfor altid om styrehåndtagets øverste del (2) på det højeste sted med den ene hånd, mens snaplåsene åbnes. 90478 111 9941 B - DA

8.3 Græsopsamlingskurv

Påhægtning: ● Åbn og hold udkastningsspjældet (1). ● Hægt græsopsamlingskurven (2) i holderne (3) på maskinens bagside ved hjælp af låsehagerne. ● Luk udkastningsspjældet (1). Afhægtning: ● Åbn og hold udkastningsspjældet (1). ● Løft græsopsamlingskurven (2) bagud, og tag den af. ● Luk udkastningsspjældet (1).

8.4 Central klippehøjdeindstilling

Der kan indstilles 6 forskellige klippehøjder. Niveau 1 = 25 mm Niveau 6 = 75 mm Indstilling af klippehøjde: ● Tag fat om holdegrebet (1), træk grebet (2) opad, og hold. ● Indstil den ønskede klippehøjde ved at bevæge maskinen op eller ned. Den aktuelle klippehøjde kan aflæses på skærehøjdeskalaen (3) vha. markeringen (4). ● Slip låsegrebet (2), og lad det gå i hak.

Den luftstrøm, der opstår, når kniven kører, får niveaumåleren (1) til at stige. Når græsopsamlingskurven er fuld, ophører luftstrømmen. Hvis luftstrømmen er for svag, falder niveaumåleren (1) tilbage til hviletilstand. Dette indikerer, at græsopsamlingskurven skal tømmes. Niveaumålerens fulde funktion opnås kun ved en optimal luftstrøm. Ydre forhold som vådt, tæt eller højt græs, lave klippeniveauer, tilsmudsning og lignende kan påvirke luftstrømmen og niveaumålerens funktion. A Græsopsamlingskurven fyldes B Græsopsamlingskurven er fyldt: ● Tøm den fyldte græsopsamlingskurv (Ö 11.4). Maskinen er udstyret med flere sikkerhedsanordninger for sikker betjening og beskyttelse mod ukorrekt brug.

9.1 Beskyttelsesudstyr

Plæneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet kontakt med kniven og med det afklippede græs. Hertil hører kabinettet, udkastningsspjældet, græsopsamlingskurven og det korrekt monterede styrehåndtag.

Plæneklipperen er udstyret med en motorstopanordning. Hvis motorstopbøjlen slippes, mens maskinen kører, stopper forbrændingsmotoren. Forbrændingsmotoren og kniven standser inden for 3 sekunder. Mål efterløbet Når forbrændingsmotoren er startet, roterer kniven, og der høres en susen. Efterløbet svarer til varigheden af denne susen, efter at forbrændingsmotoren er slukket; varigheden kan måles med et stopur. En flot og tæt græsplæne opnås ved, – at græsplænen klippes med langsom hastighed. – at græsplænen klippes hyppigt og holdes kort. – at plænen ikke slås for kort i et varmt og tørt klima, da plænen ellers svides af solen og kommer til at se kedelig ud. – at der bruges skarpe knive – slib derfor kniven regelmæssigt (forhandler). – at klipperetningen ændres regelmæssigt.

9. Sikkerhedsanordninger

Risiko for kvæstelse! Hvis der konstateres en defekt i en af sikkerhedsanordningerne, må maskinen ikke bruges. Kontakt en forhandler, STIHL anbefaler en STIHL-forhandler. Risiko for kvæstelse! Hvis knivens efterløb varer længere, må maskinen ikke længere anvendes, men skal indleveres hos forhandleren.

10. Arbejdsanvisninger231

DEFRNLITESPTNOSVFIPLRU DA 0478 111 9941 B - DA

10.1 Brugerens arbejdsområde

● Brugeren skal af sikkerhedsmæssige grunde altid opholde sig i arbejdsområdet bag styrehåndtaget, når forbrændingsmotoren startes, og når den er tændt. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. ● Plæneklipperen må udelukkende betjenes af én person, og alle andre tilstedeværende personer skal holde sig på forsvarlig afstand. (Ö 4.)

11.1 Start forbrændingsmotoren

● Tryk motorstopbøjlen (1) hen mod styrehåndtaget, og hold den. ● Startkablet (2) trækkes langsomt ud til kompressionsmodstanden. Træk derefter hurtigt kraftigt igennem til en armslængde. Startkablet (2) føres igen langsomt tilbage, så det igen kan rulles op. ● Gentag efter behov, indtil forbrændingsmotoren er i gang.

forbrændingsmotoren ● Slip motorstopbøjlen (1) for at standse forbrændingsmotoren. Forbrændingsmotoren og kniven standser efter en kort udløbstid.

11.3 Fremdrift (RM 443 T,

RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC) Plæneklipperne RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC og RM 448 VC er udstyret med fremdrift. RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC: En drevhastighed fremad (et-trins gear) RM 448 VC: Drevhastighed fremad, der kan indstilles trinløst under kørslen (Vario-drev) Start fremdriften: ● Start forbrændingsmotoren. (Ö 11.1) ● Træk fremdriftsbøjlen (1) mod styrehåndtaget, og hold den der. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremefter. Indstilling af drevhastigheden (RM 448 VC): ● Øg kørehastigheden: Tryk håndtaget til Vario- drevet (2) fremad under kørslen. ● Reducer kørehastigheden: Træk håndtaget til Vario- drevet (2) bagud under kørslen. Sluk fremdriften: ● Slip fremdriftsbøjlen (1). Fremdriften kobles fra, og plæneklipperen stopper. Forbrændingsmotoren kører videre.

11.4 Tøm græsopsamlingskurv

● Hægt græsopsamlingskurven af. (Ö 8.3) ● Åbn græsopsamlingskurven på låselasken (1). Klap græsopsamlingskurvens øverste del (2) op, og hold. Klap græsopsamlingskurven bagud, og tøm den for afklippet affald. ● Luk græsopsamlingskurven. ● Hægt græsopsamlingskurven på. (Ö 8.3)

11. Tag maskinen i brug

Start ikke forbrændingsmotoren i højt græs. Vælg en højere klippehøjdeindstilling, hvis det er svært at få motoren i gang. Efter starten arbejder forbrændingsmotoren altid med den optimale arbejdshastighed som følge af en fast hastighedsindstilling.

Undgå at beskadige maskinen! Tryk altid bøjlen til fremdrift helt ned for at undgå følgeskader på gearkassen.

Undgå at beskadige maskinen! Håndtaget til Vario-drevet (2) må kun betjenes, mens forbrændingsmotoren kører. Risiko for kvæstelser! Før græsopsamlingskurven hægtes af, skal forbrændingsmotoren være standset af hensyn til sikkerheden. 180478 111 9941 B - DA

Årlig vedligeholdelse udført af forhandleren: Plæneklipperen bør kontrolleres af forhandleren en gang om året. STIHL anbefaler en STIHL-forhandler.

12.2 Forbrændingsmotor

Vedligeholdelsesinterval: Se betjeningsvejledningen til forbrændingsmotoren. Generelle anvisninger: Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den vedlagte betjeningsvejledning til forbrændingsmotoren. For at sikre lang levetid er det vigtigt, at der altid er tilstrækkelig høj oliestand, samt at olie- og luftfilteret udskiftes regelmæssigt. I betjeningsvejledningen til forbrændingsmotoren findes oplysninger om de anbefalede olieskift-intervaller samt informationer om motorolien og påfyldningsmængden. Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.

12.3 Rengør maskinen

Vedligeholdelsesinterval: Efter hver brug Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden. ● Vælg det højeste skæreniveau. (Ö 8.4) ● Hægt græsopsamlingskurven af. (Ö 8.3) Rengøringsstilling RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: ● Hold styrehåndtagets øverste del (1), og åbn hurtigstrammeren – klap den ned. ● Læg styrehåndtagets øverste del (1) bagud. ● Åbn og hold udkastningsspjældet (2). ● Løft maskinen foran, og sæt den som vist i rengøringspositionen. Rengøringsstilling RM 448 PC, RM 448 TC, RM 448 VC: ● Stå til højre for maskinen, når den skal vippes op på højkant. ● Stil styrehåndtagets øverste del i den laveste position (lad den gå til anslag, låsegrebet går ikke hak i denne position). (Ö 8.2) ● Åbn udkastningsspjældet (2) med højre hånd, og hold det. ● Hold om konsollen med venstre hånd som vist på billedet, og hold udkastningsspjældet åbent. Aktivér samtidig låsegrebet (3) med tommelfingeren, og hold det. ● Hold maskinen i forreste holdegreb med højre hånd, og vip den langsomt bagud, indtil styrehåndtaget ligger på jorden som vist på billedet. ● Slip udkastningsspjældet (2) og låsegrebet (3), og kontrollér, at maskinen står sikkert. Anvisninger for rengøring: ● Fjern snavs med lidt vand, med en børste eller med en klud. Sørg især for at rengøre kniven. Ret aldrig en vandstråle mod dele af forbrændingsmotoren, pakninger, lejesøler. ● Løsn først eventuelle græsrester med en træpind. ● Anvend om nødvendigt et specialrensemiddel (f. eks. STIHL specialrensemiddel).

Risiko for kvæstelser! Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.). Risiko for kvæstelser! Stop forbrændingsmotoren, træk tændrørshætten af, og lad maskinen køle af. Benzintanken skal tømmes (køres tom), før maskinen stilles i rengøringspositionen. Maskinen står kun i en sikker rengøringsposition, når udkastningsspjældet er åbnet.

Vedligeholdelsesinterval: Før hver brug ● Vip plæneklipperen op i rengøringsposition. (Ö 12.3) ● Rengør kniven (1). ● Læg en lineal (1) mod den forreste knivkant, og mål nedslibningen A. ● Kontrollér knivbredde B med en skydelære (2). ● Knivtykkelsen C skal kontrolleres mindst 5 steder med en skydelære (2). Især knivbladet skal også have minimumtykkelse. Slidgrænser: Nedslibning A: < 15mm Knivbredde B: > 39 mm Knivtykkelse C: > 2 mm Kniven skal udskiftes, – hvis den er beskadiget eller slidt (hakker, ridser), – hvis måleværdierne er nået på et eller flere steder eller ligger uden for de tilladte grænser. Hvis multikniven, der medfølger som specialtilbehør, ikke er monteret på plæneklipperen, gælder der andre slidgrænser (se betjeningsvejledningen til tilbehør).

12.5 Afmonter og monter kniven

Demontering: ● Brug en egnet træklods (1) til at holde imod på kniven (2). ● Skru knivbolten (3) løs. Tag kniv (2), knivbolt (3) og låseskive (4) af. Montering: ● Rens knivens anlægsflade og knivbøsningen. ● Kniven (2) skal monteres med de ombukkede vinger opad (med retning mod maskinen). Låsetappene (5) på knivbøsningen skal anbringes i boringerne (6) i kniven. ● Brug en egnet træklods (1) til at holde imod på kniven (2). ● Skru knivbolten (3) med den nye låseskive (4) i, og stram den. Tilspændingsmoment: 60 - 65 Nm

STIHL anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven slibes forkert (forkert slibevinkel, ubalance osv.), forringes maskinens funktionsevne. Slibningsvejledning: ● Afmonter kniven (Ö 12.5). ● Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes. ● Slib kniven ensartet for at undgå vibrationer pga. ubalance. ● Hold en slibevinkel på 30°. ● Fjern om nødvendigt graterne, der er opstået på æggen, med et stykke fint sandpapir efter slibningen. ● Overhold slidgrænserne. (Ö 12.4)

12.7 Opbevaring og længere pauser

(vinterpause) Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn. Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen. Maskinen skal altid være i driftsikker tilstand. Tap benzinen ud af tanken, og tøm karburatoren før opbevaringen (f.eks. ved at køre dem tomme). Ved længere driftspauser (vinterpause) skal følgende punkter desuden udføres: ● Rens alle ydre dele omhyggeligt. Risiko for kvæstelser! Knive slides mere eller mindre kraftigt, afhængigt af hvor og hvor længe de har været i brug. Anvendes maskinen på et sandet underlag eller ofte under tørre forhold, slides kniven mere og hurtigere end normalt. En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne vedrørende knivens vedligeholdelse.

Risiko for kvæstelser! Kniven (2) må kun monteres som vist på billedet. Laskerne (7) skal vende nedefter, og de opbøjede knivvinger skal vende opefter. Det foreskrevne tilspændingsmoment for knivbolten skal overholdes nøje, da dette er vigtigt for at sikre, at klippeværktøjet fastgøres ordentligt. Fastgør også knivbolten (3) med Loctite 243. Udskift låseskiven (4), hver gang knivene monteres, og udskift knivbolten (3), hver gang kniven udskiftes. 210478 111 9941 B - DA

● Smør samtlige bevægelige dele godt ind i olie/fedt. ● Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3 cm³ motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange uden tændrør (træk i startkablet). ● Skru tændrøret i igen (se også betjeningsvejledningen til forbrændingsmotoren). ● Udfør olieskift regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).

Sådan bærer du maskinen ● To personer: Maskinen må kun løftes ved hjælp af håndtaget foran (1) og styrehåndtaget (3). Sørg altid for tilstrækkelig afstand mellem kniven og kroppen (især fødder og ben). ● Én person: Løft og bær maskinen med den ene hånd midt på håndtaget bagtil (2) og den anden hånd på håndtaget foran (1). Fastgøring af maskinen ● Fastgør maskinen på læssefladen med egnede hjælpemidler. ● Fastgør tove og seler på de markerede punkter (4). Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres. Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed. Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (Ö 4.9) i forbindelse med bortskaffelse. Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt. Vigtige anvisninger til vedligeholdelse af produktgruppen Benzindrevne plæneklippere (STIHL RM) Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele. For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger: Brandfare! Tændrørshætten skal holdes væk fra tændrørsåbningen på grund af antændelsesfare.

Risiko for kvæstelse! Følg anvisningerne i kapitlet "Sikkerhed" før transporten. (Ö 4.) Brug altid egnede personlige værnemidler (sikkerhedssko, solide handsker) i forbindelse med transporten. Træk altid tændrørshætten af, før maskinen løftes eller transporteres. Af hensyn til sikkerheden anbefaler STIHL, at maskinen løftes og bæres af to personer. Bemærk vægten i kapitlet "Tekniske data", før maskinen løftes.

15. Sådan minimerer du slid

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt. Dertil hører bl. a.: –Kniv – Græsopsamlingskurv – Kilerem (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC)

2. Overholdelse af anvisningerne i

denne betjeningsvejledning Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne. Dette gælder især for: – Ændringer af produktet, som ikke er godkendt af STIHL. – Anvendelse af forbrugsstoffer, som ikke er godkendt af STIHL (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren). – Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til maskinen eller ikke er af tilstrækkelig kvalitet. – Brug af produktet til andet end det af producenten foreskrevne formål. – Anvendelse af produktet ved sportsarrangementer eller i konkurrencer. – Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt. Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL- forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed. Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for. Herunder hører bl.a.: – Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring. – Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet. – Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted. Kniv RM 443, RM 443 T:

17.1 Plæneklippere STIHL

Knivens fastgørelseselementer (f.eks. knivbolten) skal udskiftes, når kniven udskiftes eller monteres. Reservedele fås hos en STIHL- forhandler.

opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de gældende udgaver af følgende standarder: EN ISO 5395-1, EN ISO 5395-2 og EN 14982 (såfremt disse kan anvendes). Navn og adresse på den pågældende myndighed: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag VIII. RM 443.0, RM 443.0 T – Målt lydeffektniveau: 93 dB(A) – Garanteret lydeffektniveau: 94 dB(A) RM 448.0 PC, RM 448.0 PT, RM 448.0 TX, RM 448.0 VC – Målt lydeffektniveau: 95,3 dB(A) – Garanteret lydeffektniveau: 96 dB(A) RM 448.0 T, RM 448.0 TC – Målt lydeffektniveau: 95,7 dB(A) – Garanteret lydeffektniveau: 96 dB(A) De tekniske dokumenter opbevares i afdelingen for produktgodkendelse hos STIHL Tirol GmbH. Produktionsåret og maskinnummeret står på plæneklipperen. Langkampfen, 02.11.2020 STIHL Tirol GmbH e.b. Matthias Fleischer, Sektionsleder for forskning og udvikling e.b. Sven Zimmermann, Sektionsleder for kvalitet

RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC: Forbrændingsmotor, type 4-takts- forbrændings- motor Startanordning Snorstart Skæreanordning Knivbjælke Drev knivbjælke permanent Tilspændingsmo- ment, knivbolt 60 - 65 Nm Sikkerhedsanordning Motorstop Hjul-Ø foran 180 mm Hjul-Ø bagtil 200 mm Fyldemængde græsopsamlingskurv 55 l Klippehøjde 25 - 75 mm RM 443.0, RM 443.0 T: Serienummer 6338 Klippebredde: 41 cm RM 443.0: Forbrændingsmotor: Producent, type Briggs & Strat- ton, Series 550

Slagvolumen 140 ccm Nom. effekt ved mærkehastighed 2,1 - 2800 kW - omdr./min. Benzintank 0,8 l Hastighed knivbjælke 2800 o/min Hjuldrev nej Længde 144 cm Bredde 49 cm Højde 109 cm Vægt 23 kg Støjemissioner I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 94 dB(A) I henhold til direktivet 2006/42/EC: Støjniveau på arbejdspladsen L
