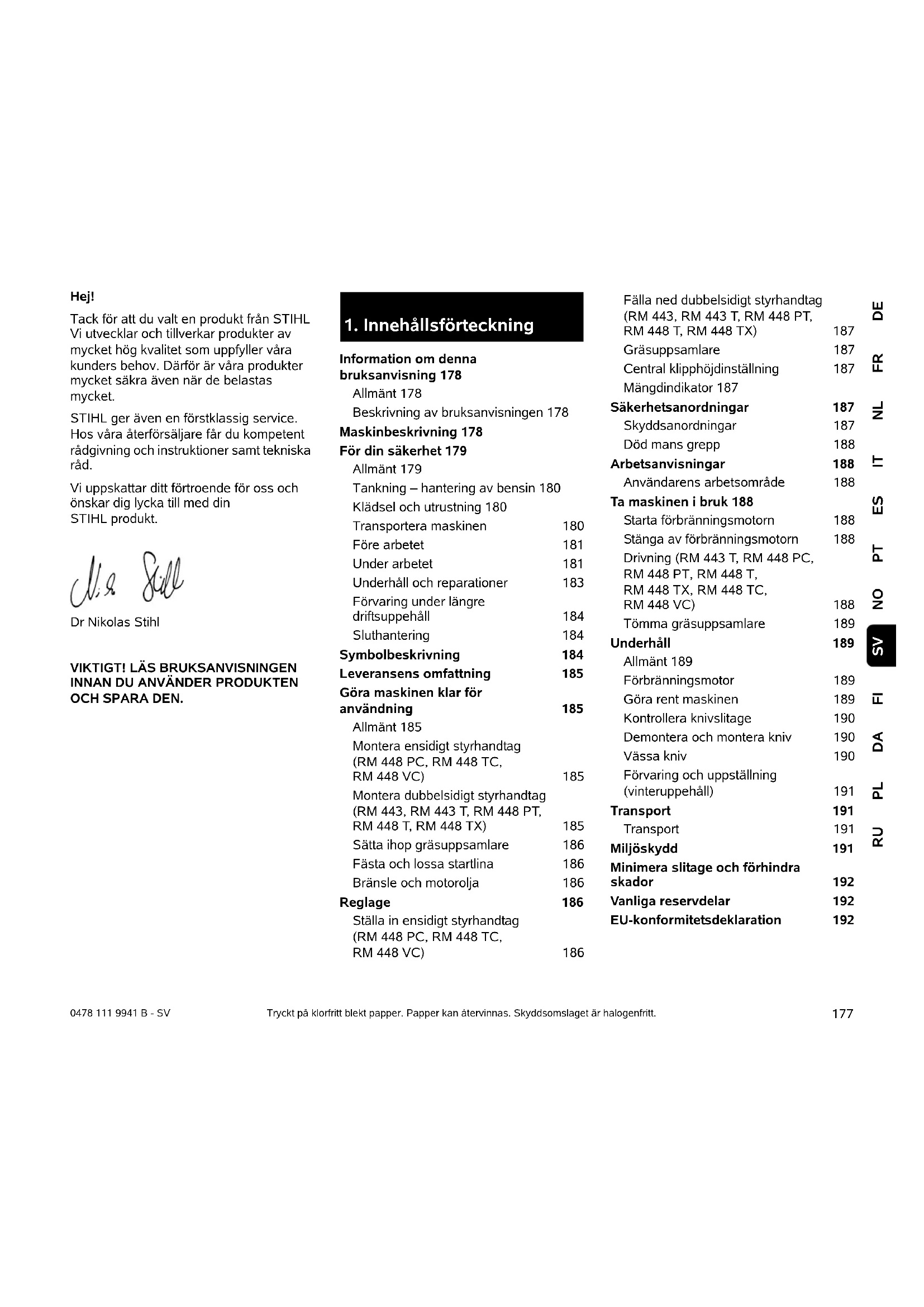

1. Innehållsförteckning

Information om denna bruksanvisning 178 Allmänt 178 Beskrivning av bruksanvisningen 178 Maskinbeskrivning 178 För din säkerhet 179 Allmänt 179 Tankning – hantering av bensin 180 Klädsel och utrustning 180 Transportera maskinen 180 Före arbetet 181 Under arbetet 181 Underhåll och reparationer 183 Förvaring under längre driftsuppehåll 184 Sluthantering 184 Symbolbeskrivning 184 Leveransens omfattning 185 Göra maskinen klar för användning 185 Allmänt 185 Montera ensidigt styrhandtag (RM 448 PC, RM 448 TC, RM 448 VC) 185 Montera dubbelsidigt styrhandtag (RM 443, RM 443 T, RM 448 PT, RM448T, RM448TX) 185 Sätta ihop gräsuppsamlare 186 Fästa och lossa startlina 186 Bränsle och motorolja 186 Reglage 186 Ställa in ensidigt styrhandtag (RM 448 PC, RM 448 TC, RM 448 VC) 186 Fälla ned dubbelsidigt styrhandtag (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 187 Gräsuppsamlare 187 Central klipphöjdinställning 187 Mängdindikator 187 Säkerhetsanordningar 187 Skyddsanordningar 187 Död mans grepp 188 Arbetsanvisningar 188 Användarens arbetsområde 188 Ta maskinen i bruk 188 Starta förbränningsmotorn 188 Stänga av förbränningsmotorn 188 Drivning (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC) 188 Tömma gräsuppsamlare 189 Underhåll 189 Allmänt 189 Förbränningsmotor 189 Göra rent maskinen 189 Kontrollera knivslitage 190 Demontera och montera kniv 190 Vässa kniv 190 Förvaring och uppställning (vinteruppehåll) 191 Transport 191 Transport 191 Miljöskydd 191 Minimera slitage och förhindra skador 192 Vanliga reservdelar 192 EU-konformitetsdeklaration 1920478 111 9941 B - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. STIHL arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas. I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder. Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen. Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 4.) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen. Gräsklippare STIHL RM 443.0, RM 443.0 T,RM 448.0 PC,RM 448. 0 PT,RM 448.0 T,RM 448.0 TC,RM

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Beakta skötsel- och underhållsanvisningarna i den separata bruksanvisningen för förbränningsmotorn. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person. Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler. Maskinen är konstruerad för privat bruk. Varning – risk för olycksfall! Gräsklipparen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen. På grund av risken för att användaren ska skadas får gräsklipparen inte användas till följande arbeten (ofullständig uppräkning): – För trimning av buskar, häckar och snår – För klippning av klätterväxter – För skötsel av gräs på takaltaner och i balkonglådor – För hackning och finfördelning av träd- och häckmaterial – För rengöring av gångstigar (suga upp, blåsa bort) – För utjämning av jordhögar, t.ex. mullvadshögar – För transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel. Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. 11 Handtag fram 12 Framhjul 13 Bakhjul 14 Gräsuppsamlare 15 Handtag bak 16 Spak klipphöjdinställning 17 Typskylt med maskinnummer 18 Styrkonsol (RM 448 PC, RM 448 TC, RM 448 VC) 19 Spärrspak styrhandtag (RM 448 PC, RM 448 TC, RM 448 VC)

Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.0478 111 9941 B - SV

Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – känselbortfall. –smärtor. – muskelsvaghet. – missfärgning av huden. – obehagliga krypningar. Håll fast styrhandtaget hårt men avslappnat med båda händerna på avsedda ställen under drift. Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod. Släpp maskinen endast när den står på en plan yta och inte kan rulla iväg av sig själv.

4.2 Tankning – hantering av bensin

Förvara bensinen endast i därför avsedda och testade behållare (dunkar). Skruva alltid fast och dra åt bränsledunkens lock ordentligt. Defekta lock måste bytas ut av säkerhetsskäl. Använd aldrig dricksflaskor eller liknande för att sluthantera eller förvara drivmedel, t.ex. bränsle. Någon, särskilt barn, kan lockas att dricka av innehållet. Håll bensinen borta från gnistor, öppen eld, tändlågor, värmekällor och andra antändningskällor. Rökning förbjuden! Tanka endast utomhus och rök inte vid tankning. Stäng av förbränningsmotorn och låt den svalna före tankning. Bensin ska fyllas på innan förbränningsmotorn startas. När förbränningsmotorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på. Fyll inte på för mycket i bränsletanken! Fyll inte på bränsletanken över underkanten på påfyllningsröret, så att bränslet har plats för utvidgning. Beakta dessutom uppgifterna i förbränningsmotorns bruksanvisning. Om bensin har flödat över får förbränningsmotorn inte startas innan det bensindränkta området rengjorts. Försök inte starta motorn innan bensinångorna har dunstat bort (torka bort). Torka alltid upp utspillt bränsle omedelbart. Om bensin har hamnat på kläderna måste de bytas. Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas bör detta ske utomhus.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen. Använd lämpliga skyddsglasögon när kniven slipas. Maskinen får endast tas i bruk med långbyxor och åtsittande kläder. Bär aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal. Det uppstår buller under arbetet. Buller kan skada hörseln. Använd hörselskydd.

4.4 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Transportera inte maskinen med förbränningsmotorn igång. Stäng av förbränningsmotorn, vänta tills kniven har stannat och dra bort tändstiftskontakten före transport. Livsfara! Bensinen är giftig och mycket eldfarlig.181 DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV Transportera maskinen endast när förbränningsmotorn är kall och utan bränsle. Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar). Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Undvik kontakt med kniven när du lyfter eller bär maskinen. Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 13.) Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Innan maskinen tas i drift ska bränslesystemets täthet kontrolleras, i synnerhet de synliga delarna, exempelvis tanken, tanklocket och slanganslutningarna. Vid otäthet eller skador får förbränningsmotorn inte startas – brandrisk! Låt servande fackhandel reparera maskinen innan den tas i drift igen. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor. Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs. Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används. Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Kontrollera att tändstiftskontakten sitter fast ordentligt på tändstiftet innan maskinen används. Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning: – Att maskinen har monterats enligt föreskrift. – Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt att fastsättningen är säker, att inte skador (hack eller sprickor) eller slitage förekommer.(Ö 12.4) – Att tanklocket är ordentligt fastskruvat. – Att tanken och bränsleledande delar samt tanklocket är i felfritt skick. – Att säkerhetsanordningarna (t.ex. död mans grepp, utkastlucka, kåpa, styrhandtag, skyddsgaller) är i felfritt skick och fungerar ordentligt. – Att gräsuppsamlaren är oskadd och komplett monterad. En skadad gräsuppsamlare får inte användas. – Att oljeskruven är ordentligt fastskruvad. Genomför alla nödvändiga arbeten eller kontakta en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt död mans greppet får inte fixeras på styrhandtaget (t.ex. genom att binda fast det). Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Styrhandtaget måste alltid monteras enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag. Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). Arbeta endast i dagsljus eller bra artificiell belysning. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark.0478 111 9941 B - SV

Avgaser: Maskinen alstrar giftiga gaser, så snart förbränningsmotorn går. Dessa gaser innehåller giftig kolmonoxid, en färg- och luktlös gas, samt andra skadliga ämnen. Förbränningsmotorn får aldrig tas i bruk i slutna eller dåligt ventilerade utrymmen. Starta: Starta maskinen försiktigt – följ anvisningarna i kapitlet ”Ta maskinen i bruk” (Ö 11.). En startning enligt dessa anvisningar minskar risken för personskador. Risk för personskador! Om startlinan hoppar tillbaka snabbt dras handen och armen mot förbränningsmotorn snabbare än man kan släppa startlinan. Denna kickback kan orsaka benbrott, klämskador och stukningar. Se till att fötterna vid startning alltid befinner sig på ett säkert avstånd från klippverktyget. Maskinen får inte tippas när den startas. Drivningens bygel får inte aktiveras vid startning. Starta inte förbränningsmotorn, om utkastkanalen inte är täckt med utkastluckan resp. gräsuppsamlaren. Arbete i sluttningar: Arbeta alltid på tvären och inte på längden i en sluttning. Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig. Var särskilt försiktig när du ändrar riktning i en sluttning. Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar. Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd. För att förbränningsmotorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för förbränningsmotorn beaktas. Arbetet: Försök inte att kontrollera kniven när gräsklipparen är i bruk. Öppna inte utkastluckan och/eller ta inte bort gräsuppsamlaren förrän kniven står stilla. En roterande kniv kan orsaka personskador. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla! Var särskilt uppmärksam när maskinen används i närheten av sluttningar, stup, diken och vallar. Se till att hålla ett tillräckligt avstånd till sådana farliga ställen. Kör alltid runt föremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns dolda i gräsmattan. Kör aldrig över sådana föremål. Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av förbränningsmotorn, låt arbetsverktyget stanna och dra bort tändstiftskontakten: – När du lämnar maskinen resp. när maskinen lämnas utan tillsyn. – Innan du fyller på bränsle. Tanka endast när förbränningsmotorn är kall. Brandrisk! – Innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen. – Innan du lyfter och bär maskinen. – Innan du transporterar maskinen. – Innan arbeten genomförs på kniven. – Innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den (t.ex. att styrhandtaget fälls ned). Livsfara pga förgiftning! Sluta arbeta omedelbart vid illamående, huvudvärk, synstörningar (t.ex. mindre synfält), hörselfel, svindel och koncentrationssvårigheter. Dessa symtom kan bl.a. orsakas av för hög avgaskoncentration. Risk för personskador! Håll händer och fötter borta från roterande delar.183 DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV – Om du har kört på ett främmande föremål eller om gräsklipparen börjar vibrera kraftigt. Kontrollera i så fall maskinen, särskilt knivenheten (kniv, knivaxel, knivfäste), beträffande skador och genomför nödvändiga reparationer innan du startar och arbetar med maskinen på nytt. Stäng av förbränningsmotorn – när du skjuter maskinen till och från en yta som ska bearbetas – innan du flyttar maskinen till en yta utan gräs – innan du öppnar utkastluckan eller tar bort gräsuppsamlaren – om maskinen måste tippas för transport – innan du ställer in klipphöjden.

4.7 Underhåll och reparationer

Inför rengörings, inställnings, reparations och underhållsarbeten: ● Ställ maskinen på fast och jämn mark. ● Stäng av förbränningsmotorn och låt den svalna. ● Dra bort tändstiftskontakten. Varning – risk för personskador! Håll bort tändstiftskontakten från tändstiftet. En oavsiktlig tändgnista kan leda till brand eller elektriska stötar. En oavsiktlig kontakt mellan tändstiftet och tändstiftskontakten kan leda till att förbränningsmotorn startar av misstag. Låt alltid maskinen svalna före arbeten vid förbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80 °C eller högre. Risk för brännskador! Det kan vara farligt att komma i kontakt med motorolja, dessutom får motorolja inte spillas ut. STIHL rekommenderar att en STIHL servande fackhandel fyller på resp. byter motorolja. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. (Ö 12.3) Töm bränsletanken (t.ex. genom att köra den tom) innan du tippar maskinen i rengöringsposition. Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten. Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt. Håll området kring kylöppningarna, kylflänsarna och avgasröret fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Av säkerhetsskäl ska bränsleledande komponenter (bränsleledning, bränslekran, bränsletank, tanklock, anslutningar osv.) regelbundet kontrolleras beträffande skador och Risk för personskador! Kraftig vibration är oftast en indikation på en störning. Gräsklipparen får absolut inte tas i bruk med en skadad eller böjd vevaxel, eller med en skadad eller böjd kniv. Låt fackpersonal utföra nödvändiga reparationer – STIHL rekommenderar en STIHL servande fackhandel – om du saknar den kunskap som krävs. Risk för personskador pga kniven! Arbetsverktyget börjar rotera när du drar i startlinan. Se till att du alltid befinner dig, särskilt med händer och fötter, på ett säkert avstånd från kniven när du drar i startlinan.0478 111 9941 B - SV

läckage och bytas ut av en fackman vid behov (STIHL rekommenderar en STIHL servande fackhandel). Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick. Kontrollera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick. Ändra inte förbränningsmotorns grundinställning och övervarva den inte. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.8 Förvaring under längre

driftsuppehåll Låt förbränningsmotorn svalna innan maskinen ställs in i ett slutet utrymme. Förvara maskinen med tom tank och bränslet i ett låsbart och bra ventilerat utrymme. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas, t.ex. vid uppställning för vinteruppehåll, bör bränsletanken endast tömmas utomhus (t.ex. genom att köra den tom). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen bara med bortdragen tändstiftskontakt. Förvara maskinen i säkert bruksskick. Låt maskinen svalna helt, innan den täcks över. Parkera maskinen på en plan yta så att den inte kan rulla iväg av sig själv.

Avfall som gammal olja eller bränsle, använt smörjmedel, filter, batterier och liknande förslitningsdelar kan skada människor, djur och miljö och måste därför sluthanteras på ett fackmannamässigt sätt. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel. Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan, för att förebygga olyckor. Risk för personskador pga kniven! Lämna även en uttjänt gräsklippare aldrig utan tillsyn. Se till att maskinen och särskilt kniven förvaras utom räckhåll för barn.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Dra bort tändstiftskontakten före allt arbete på klippverk- tyg, före underhåll och rengöringsarbeten. Risk för personskador! Håll händer och fötter borta från knivarna! Knivenheten fortsätter att rotera några sekunder efter frånkopplingen (motorbroms/knivbroms). RM 443, RM 443 T, RM448PT, RM448T, RM 448 TX: Starta förbränningsmotorn185 DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: RM 448 PC, RM 448 TC, RM 448 VC:

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

7.2 Montera ensidigt styrhandtag

(RM 448 PC, RM 448 TC, RM 448 VC) ● 1 För in hylsan (I) i hålet på styrhandtaget (1). ● 2 Fäst båda brickorna (K) med buktigheten inåt på hylsan på styrhandtaget (1). ● 3 Håll fast hylsan (I) och brickorna (K), och för in dem i hållaren på styrkonsolen (2) tillsammans med styrhandtaget (1). ● 4 Sätt in skruven (J) utifrån och inåt genom hålen på styrhandtaget (1) och på styrkonsolen (2). ● 5 Skruva fast muttern (L). ● 6 Dra åt skruven (J). Åtdragningsmoment: 18 - 22 Nm Montera wirar: ● RM 448 PC, RM 448 TC: Lägg in motorstoppets wire (3) och drivningens wire (4) i linstyrningarna (6) på styrkonsolen och på styrhandtaget. RM 448 VC: Lägg in motorstoppets wire (3), drivningens wire (4) och Vario- drivningens wire (5) i linstyrningarna (6) på styrkonsolen och på styrhandtaget.

7.3 Montera dubbelsidigt

styrhandtag (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) ● Fäst skyddshylsorna (H) på styrhandtagets båda underdelar (1). RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: Stänga av förbränningsmotorn RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: Koppla in drivning RM 448 PC, RM 448 TC, RM 448 VC: Starta förbränningsmotorn RM 448 PC, RM 448 TC, RM 448 VC: Stänga av förbränningsmotorn RM 448 PC, RM 448 TC, RM 448 VC: Koppla in drivning RM 448 VC: Ställ in körhastigheten. (Ö 11.3)

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin 1 B Gräsuppsamlarens överdel 1 C Gräsuppsamlarens underdel

D Bult 2 – Bruksanvisning 1 – Bruksanvisning Förbränningsmotor

7. Göra maskinen klar för

användning Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.).

● Sätt in skruven (F) genom hålet på kabelstyrningen (G). ● Håll styrhandtagets överdel (2) mot styrhandtagets underdelar (1). ● Vänster sida: Fäst kabelstyrningen (G) i motorstoppets wire (3). ● Höger sida (RM 443 T, RM 448 PT, RM 448 T, RM 448 TX): Fäst kabelstyrningen (G) i drivningens wire (4). ● Sätt in skruven (F) inifrån och utåt genom hålen på båda sidor. ● Skruva fast snabblåsspakarna (E) på skruvarna (F) (ca ett gängvarv av skruven bör stå ut) och fäll upp dem. ● Kontrollera monteringen: Snabblåsspakarna (E) måste vara åtdragna så mycket att de ligger an tätt mot styrhandtaget och att styrhandtagets överdel är fast fixerad i styrhandtagets underdel. Om styrhandtaget inte är rätt monterat eller om snabblåsspakarna inte sitter rätt öppnar du snabblåsspakarna och fortsätter att skruva dem tills de sitter fast.

7.4 Sätta ihop gräsuppsamlare

● Placera gräsuppsamlarens överdel (B) på gräsuppsamlarens underdel (C). Kontrollera läget i styrningarna. ● Tryck in bultarna (D) inifrån genom de avsedda öppningarna. ● Snäpp in gräsuppsamlarens överdel (B) i gräsuppsamlarens underdel med ett lätt tryck. ● Fäst gräsuppsamlaren (Ö 8.3).

7.5 Fästa och lossa startlina

Fästa ● Dra bort tändstiftskontakten från förbränningsmotorn. ● Tryck död mans grepp (1) mot styrhandtaget och håll det så. ● Dra ut startlinan (2) långsamt. ● Släpp död mans grepp (1) och fäst startlinan (2) i linstyrningen (3). ● Fäst tändstiftskontakten. Lossa ● Dra bort tändstiftskontakten från förbränningsmotorn. ● Lossa startlinan (2) från linstyrningen (3).

7.6 Bränsle och motorolja

Motorolja: Typen av motorolja som ska användas och oljepåfyllningsmängden finns i förbränningsmotorns bruksanvisning. Kontrollera oljenivån regelbundet (se förbränningsmotorns bruksanvisning). Under- och överskrid inte rätt oljenivå. Skruva fast oljetankslocket ordentligt före idrifttagning av förbränningsmotorn. Bränsle: Rekommendation: Färskt bränsle av känt märke. Blyfri bensin. Uppgifter om bränslekvalitet (oktantal) finns i förbränningsmotorns bruksanvisning.

8.1 Ställa in ensidigt styrhandtag

(RM 448 PC, RM 448 TC, RM 448 VC) Fälla ned styrhandtag: Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Lossa startlinan på linstyrningen. (Ö 7.5) ● Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta). ● Tryck ned spärrspaken (1) och håll den så. ● Fäll ned styrhandtaget (2) framåt. Arbetsposition (för att skjuta maskinen): ● Fäll upp styrhandtaget (2) bakåt och se till att styrhandtaget snäpper in ordentligt.

Undvik skador på maskinen! Fyll på motorolja före första start. Använd en lämplig påfyllningstratt vid påfyllning av motorolja resp. vid tankning.

Risk för klämskador! Håll alltid högst upp på styrhandtagets överdel med en hand när du aktiverar spärrspaken. Placera aldrig fingrarna mellan styrhandtaget och konsolen (över och under spärrspaken).

DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV ● Fäst startlinan på linstyrningen. (Ö 7.5) Höjdinställning: Höjden på det ensidiga styrhandtaget kan ställas in i 2 steg: ● Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta). ● Tryck ned spärrspaken (1) och håll den så. ● Ställ styrhandtaget (2) i önskat läge. ● Släpp spärrspaken (1) och se till att styrhandtaget snäpper in ordentligt.

8.2 Fälla ned dubbelsidigt

styrhandtag (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Lossa startlinan på linstyrningen. (Ö 7.5) ● Öppna snabblåsspakarna (1) – fäll ned dem – och fäll ned styrhandtagets överdel (2) framåt. Arbetsposition (för att skjuta maskinen): ● Fäll upp styrhandtagets överdel (2) bakåt och håll den med en hand. ● Stäng snabblåsspakarna (1) (fäll upp dem). ● Fäst startlinan på linstyrningen. (Ö 7.5)

Fästa: ● Öppna utkastluckan (1) och håll den så. ● Fäst gräsuppsamlaren (2) med hållarklackarna i urtagen (3) på maskinens baksida. ● Stäng utkastluckan (1). Lossa: ● Öppna utkastluckan (1) och håll den så. ● Lyft gräsuppsamlaren (2) och ta bort den bakåt. ● Stäng utkastluckan (1).

8.4 Central klipphöjdinställning

6 olika klipphöjder kan ställas in. Nivå 1 = 25 mm Nivå 6 = 75 mm Ställa in klipphöjd: ● Ta tag i handtaget (1), dra spaken (2) uppåt och håll den så. ● Ställ in önskad klipphöjd genom att flytta upp eller ned maskinen. Den aktuella klipphöjden kan avläsas på klipphöjdsindikeringen (3) med hjälp av markeringen (4). ● Släpp spärrspaken (2) och låt den snäppa in.

Luftströmmen från kniven lyfter mängdindikatorn (1). När gräsuppsamlaren är full stoppas luftströmmen. Om luftströmmen är för liten faller mängdindikatorn (1) tillbaka till viloläget. Detta är en anvisning om att gräsuppsamlaren bör tömmas. Mängdindikatorn fungerar bäst vid optimal luftström. Yttre påverkan som vått, tätt eller högt gräs, låga klipplägen, smuts eller liknande kan påverka luftströmmen och mängdindikatorns funktion negativt. A Gräsuppsamlaren fylls B Full gräsuppsamlare: ● Töm den fulla gräsuppsamlaren (Ö 11.4). Maskinen är utrustad med flera säkerhetsanordningar för en säker hantering och till skydd för obehörig användning.

9.1 Skyddsanordningar

Gräsklipparen är utrustad med skyddsanordningar som förhindrar direkt kontakt med kniven och utkastat klippmaterial. Risk för klämskador! Genom att lossa snabbkopplingarna kan styrhandtagets överdel fällas ned. Håll därför alltid högst upp på styrhandtagets överdel (2) med en hand, medan du öppnar snabbkopplingarna.

9. Säkerhetsanordningar

Risk för personskador! Maskinen får inte tas i bruk om någon av säkerhetsanordningarna är defekt. Kontakta en servande fackhandel – STIHL rekommenderar en STIHL servande fackhandel. 130478 111 9941 B - SV

Hit räknas kåpan, utkastluckan, gräsuppsamlaren och det felfritt monterade styrhandtaget.

Gräsklipparen är utrustad med en motorstoppanordning. Under körning stängs förbränningsmotorn av om användaren släpper gräsklipparens död mans grepp. Förbränningsmotorn och kniven stannar inom 3 sekunder. Mäta efterlöptid När förbränningsmotorn har startats roterar kniven och ett vinande ljud hörs. Efterlöptiden motsvarar tiden som det vinande ljudet hörs efter avstängning av förbränningsmotorn och den kan mätas med ett stoppur. En vacker och tät gräsmatta får du – om du klipper med låg körhastighet – om du klipper gräsmattan ofta och håller gräset kort – om du inte klipper gräsmattan för kort i varmt och torrt klimat, eftersom den annars bränns sönder av solen och ser mindre tilltalande ut – om du använder en vass kniv – slipa därför kniven regelbundet (servande fackhandel) – om du byter klippriktning regelbundet.

10.1 Användarens arbetsområde

● Av säkerhetsskäl måste användaren uppehålla sig inom arbetsområdet bakom styrhandtaget vid start och när förbränningsmotorn går. Säkerhetsavståndet som skapas av styrhandtaget måste alltid hållas. ● Gräsklipparen får endast hanteras av en ensam person. Andra personer måste hålla sig borta från det farliga området. (Ö 4.)

11.1 Starta förbränningsmotorn

● Tryck död mans grepp (1) mot styrhandtaget och håll det så. ● Dra ut startlinan (2) långsamt till dragpunkten. Dra sedan kraftigt och snabbt ut den en armlängd. Släpp tillbaka startlinan (2) långsamt, så att den kan rullas upp igen. ● Upprepa stegen tills förbränningsmotorn går igång.

förbränningsmotorn ● Släpp död mans greppet (1) för att stänga av förbränningsmotorn. Förbränningsmotorn och kniven stannar efter en kort avstanningstid.

11.3 Drivning (RM 443 T,

RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC) Gräsklipparna RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC och RM 448 VC är utrustade med en drivning. RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC: En drivhastighet framåt (1-växlad växellåda) RM 448 VC: Steglöst inställbar drivhastighet framåt under körning (Vario-växellåda) Koppla in drivningen: ● Starta förbränningsmotorn. (Ö 11.1) ● Dra drivningens bygel (1) mot styrhandtaget och håll den så. Drivningen kopplas in och gräsklipparen sätts i rörelse framåt. Ställ in drivhastighet (RM 448 VC): Risk för personskador! Om knivens efterlöptid är längre än så får maskinen inte längre användas och måste lämnas till en servande fackhandel.

Starta inte förbränningsmotorn i högt gräs. Om det är svårt att starta väljer du en högre klipphöjdinställning. Efter starten arbetar förbränningsmotorn alltid med optimalt arbetsvarvtal tack vare den fasta gasinställningen.

Undvik skador på maskinen! Drivningens bygel måste alltid aktiveras helt (till anslag), för att undvika följdskador på växellådan. Undvik skador på maskinen! Flytta endast Vario-drivningens spak (2) när förbränningsmotorn går.

DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV ● Öka körhastigheten: Tryck Vario-drivningens spak (2) framåt under körning. ● Sänka körhastigheten: Dra Vario-drivningens spak (2) bakåt under körning. Koppla från drivningen: ● Släpp drivningens bygel (1). Drivningen kopplas från och gräsklipparen stannar. Förbränningsmotorn fortsätter att gå.

11.4 Tömma gräsuppsamlare

● Lossa gräsuppsamlaren. (Ö 8.3) ● Öppna gräsuppsamlaren vid låsspärren (1). Fäll upp gräsuppsamlarens överdel (2) och håll den så. Tippa gräsuppsamlaren bakåt och töm klippmaterialet. ● Stäng gräsuppsamlaren. ● Fäst gräsuppsamlaren. (Ö 8.3)

Årligt underhåll genom servande fackhandel: Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. STIHL rekommenderar en STIHL servande fackhandel.

12.2 Förbränningsmotor

Underhållsintervall: Se förbränningsmotorns bruksanvisning. Allmänna anvisningar: Beakta skötsel- och underhållsanvisningarna i den bifogade bruksanvisningen för förbränningsmotorn. Speciellt viktigt för en lång livslängd är att oljenivån alltid är tillräcklig och att motorolje- samt luftfilter bytes ut regelbundet. De rekommenderade oljebytesintervallerna samt information om motorolja och oljepåfyllningsmängd finns också i förbränningsmotorns bruksanvisning. För att en tillräcklig kylning av förbränningsmotorn ska garanteras måste kylflänsarna alltid hållas rena.

12.3 Göra rent maskinen

Underhållsintervall: Efter varje användning En noggrann skötsel skyddar maskinen mot skador och förlänger livslängden. ● Välj den högsta klipphöjden. (Ö 8.4) ● Lossa gräsuppsamlaren. (Ö 8.3) Rengöringsposition RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX: ● Håll fast styrhandtagets överdel (1) och öppna snabblåsspakarna – fäll ned dem. ● Lägg undan styrhandtagets överdel (1) bakåt. ● Öppna utkastluckan (2) och håll den så. ● Lyft maskinen framtill och placera den i rengöringsposition som bilden visar. Rengöringsposition RM 448 PC, RM 448 TC, RM 448 VC: ● Stå till höger om maskinen när du tippar den. ● Sätt styrhandtagets överdel i det lägsta läget (till anslag, spärrspaken snäpper inte fast i denna position). (Ö 8.2) ● Öppna utkastluckan (2) med höger hand och håll den så. ● Fatta tag i konsolen med vänster hand enligt bilden och håll utkastluckan öppen. Tryck samtidigt ned spärrspaken (3) med tummen och håll den så. Risk för personskador! Stäng av förbränningsmotorn av säkerhetsskäl innan gräsuppsamlaren tas bort.

Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.).

Risk för personskador! Stäng av förbränningsmotorn, dra bort tändstiftskontakten och låt maskinen svalna. Töm bränsletanken (kör tom) innan du tippar maskinen i rengöringsposition. Maskinen står endast stabilt i rengöringsposition när utkastluckan är öppen.0478 111 9941 B - SV

● Ta tag i maskinen med höger hand på det främre handtaget och tippa långsamt bakåt, tills styrhandtaget ligger på marken som på bilden. ● Släpp utkastluckan (2) och spärrspaken (3) och kontrollera att maskinen står stadigt. Anvisningar om rengöring: ● Ta bort smuts med lite vatten och en borste eller en trasa. Rengör alltid även kniven. Rikta aldrig en vattenstråle mot förbränningsmotordelar, tätningar och lagerställen. ● Lossa först fastsittande gräsrester med en träpinne. ● Använd specialrengöring (t.ex. STIHL specialrengöring) vid behov.

12.4 Kontrollera knivslitage

Underhållsintervall: Före varje användning ● Tippa gräsklipparen i rengöringsposition. (Ö 12.3) ● Rengör kniven (1). ● Lägg linjalen (1) mot knivens främre kant och mät slipningen A. ● Kontrollera knivens bredd B med ett skjutmått (2). ● Kontrollera knivtjockleken C på minst 5 ställen med ett skjutmått (2). Den minsta knivtjockleken gäller även vid knivens vingar. Slitagegräns: Slipning A: < 15mm Knivbredd B: > 39 mm Knivtjocklek C: > 2 mm Byt ut kniven – om den är skadad (hack, sprickor) eller – om mätvärdena uppnås på ett eller flera ställen eller ligger utanför de tillåtna gränserna. Om det extra tillbehöret multikniv har monterats på gräsklipparen gäller andra slitagegränser (se tillbehörets bruksanvisning).

12.5 Demontera och montera

kniv Demontering: ● Använd en lämplig träbit (1) för att hålla emot kniven (2). ● Skruva loss knivskruven (3). Ta bort kniven (2), knivskruven (3) och låsbrickan (4). Montering: ● Rengör knivens anliggningsyta och knivbussningen. ● Montera kniven (2) med de uppböjda vingarna uppåt (mot maskinen). Hållarklackarna (5) på knivbussningen måste placeras i knivens hål (6). ● Använd en lämplig träbit (1) för att hålla emot kniven (2). ● Skruva fast och dra åt knivskruven (3) tillsammans med den nya låsbrickan (4). Åtdragningsmoment: 60 - 65 Nm

STIHL rekommenderar att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) påverkas maskinens funktion negativt. Anvisningar för slipning: ● Demontera kniven (Ö 12.5). Risk för personskador! Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. En utsliten kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven.

Risk för personskador! Kniven (2) får endast monteras som bilden visar. Klackarna (7) måste peka nedåt och knivens uppböjda vingar uppåt. Det föreskrivna åtdragningsmomentet för knivskruven måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta. Säkra dessutom knivskruven (3) med Loctite 243. Byt ut låsbrickan (4) vid varje knivmontering och knivskruven (3) vid varje knivbyte.191 DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV ● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Knivvinkeln måste vara 30°. ● Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov. ● Beakta slitagegränsen. (Ö 12.4)

12.7 Förvaring och uppställning

(vinteruppehåll) Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn. Åtgärda ev. störningar innan förvaring. Maskinen måste alltid vara i säkert bruksskick. Töm bränsletanken och förgasaren innan förvaring (t.ex. genom att köra den tom). Beakta dessutom följande punkter vid en längre tids uppställning av maskinen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar. ● Skruva loss tändstiftet (se förbränningsmotorns bruksanvisning) och fyll på ca 3 cm³ motorolja i förbränningsmotorn genom tändstiftshålet. Dra runt förbränningsmotorn några varv utan tändstift (dra i startlinan). ● Skruva i tändstiftet igen (se förbränningsmotorns bruksanvisning). ● Byt olja (se förbränningsmotorns bruksanvisning).

Bära maskinen ● Två personer: Lyft maskinen alltid i det främre handtaget (1) och i styrhandtaget (3). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avstånd från kniven. ● En person: Lyft resp. bär maskinen med en hand i mitten på det bakre handtaget (2) och med den andra handen i det främre handtaget (1). Binda fast maskinen ● Säkra maskinen på lastytan med lämpliga fästanordningar. ● Fäst rep resp. band på de markerade punkterna (4). Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet ”Sluthantering” (Ö 4.9) vid sluthanteringen. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. Brandrisk! Håll tändstiftskontakten borta från tändstiftshålet pga antändningsrisken.

Risk för personskador! Beakta kapitlet ”För din säkerhet” före transport. (Ö 4.) Bär alltid lämplig skyddsklädsel (stadiga skor, kraftiga skyddshandskar) vid transporten. Dra alltid bort tändstiftskontakten före lyft resp. transport. Av säkerhetsskäl rekommenderar STIHL att maskinen endast lyftes resp. bärs med hjälp av två man. Beakta vikten i kapitlet ”Tekniska data” före lyft.

Viktiga anvisningar för underhåll och skötsel av produktgruppen Bensindriven gräsklippare (STIHL RM) STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Hit hör bl.a.: –Kniv – Gräsuppsamlare – Kilrem (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC)

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – förändringar på produkten som inte har godkänts av STIHL. – användning av drivmedel som inte har godkänts av STIHL (smörjmedel, bensin och motorolja, se förbränningsmotortillverkarens uppgifter) – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga. – ej avsedd användning av produkten. – användning av produkten för sport- eller tävlingsändamål. – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet ”Underhåll” måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a.: – Korrosions- och andra följdskador orsakade av felaktig förvaring – Skador på maskinen pga att reservdelar av sämre kvalitet har använts – Skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel Kniv RM 443, RM 443 T:

15. Minimera slitage och

16. Vanliga reservdelar

Fästena för kniven (t.ex. knivskruv) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få hos en STIHL servande fackhandel.

konformitetsdeklaration193 DEFRNLITESPTNOFIDAPLRU SV 0478 111 9941 B - SV förklarar på eget ansvar att – Typ: gräsklippare – Fabrikat: STIHL – Typ: RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC – Modellnummer: RM 443.0, RM 443.0 T: 6338 RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC: 6358 motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN ISO 5395-1, EN ISO 5395-2 och EN 14982 (om de kan tillämpas). Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII. RM 443.0, RM 443.0 T – Uppmätt ljudnivå: 93 dB(A) – Garanterad ljudnivå: 94 dB(A) RM 448.0 PC, RM 448.0 PT, RM 448.0 TX, RM 448.0 VC – Uppmätt ljudnivå: 95,3 dB(A) – Garanterad ljudnivå: 96 dB(A) RM 448.0 T, RM 448.0 TC – Uppmätt ljudnivå: 95,7 dB(A) – Garanterad ljudnivå: 96 dB(A) Tekniska underlag förvaras av produktgodkännandet på STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på gräsklipparen. Langkampfen, 02.11.2020 STIHL Tirol GmbH stf. Matthias Fleischer, områdeschef inom forskning och utveckling stf. Sven Zimmermann, områdeschef inom kvalitet

RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC: Förbränningsmotor, typ 4-takts förbränningsmo- tor Startanordning linstart Klippaggregat knivbalk Drivning knivbalk permanent Åtdragningsmoment knivskruv 60 - 65 Nm Säkerhetsanordning motorstopp Hjul-ø fram 180 mm Hjul-ø bak 200 mm Volym gräsuppsamlare 55 l Klipphöjd 25 - 75 mm RM 443.0, RM 443.0 T: Modellnummer 6338 Klippbredd: 41 cm RM 443.0: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 550

Cylindervolym 140 ccm Märkeffekt vid nomi- nellt varvtal 2,1 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning nej Längd 144 cm Bredd 49 cm Höjd 109 cm Vikt 23 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 94 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

2,05 m/s² Mätning enligt EN 20643 RM 443.0 T: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 550

Cylindervolym 140 ccm Märkeffekt vid nomi- nellt varvtal 2,1 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning 1 växel framåt med mjuk start Längd 144 cm Bredd 48 cm Höjd 109 cm Vikt 25 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 94 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

2 dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

2,05 m/s² Mätning enligt EN 20643 RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC: Modellnummer 6358 Klippbredd 46 cm RM 448.0 PC: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 625 Cylindervolym 150 ccm Märkeffekt vid nomi- nellt varvtal 2,2 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning 1 växel framåt med mjuk start Längd 147 cm Bredd 50 cm Höjd 113 cm Vikt 27 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

2dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

1,50 m/s² Mätning enligt EN 20643 RM 448.0 PT: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 625 Cylindervolym 150 ccm Märkeffekt vid nomi- nellt varvtal 2,2 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning 1 växel framåt med mjuk start Längd 147 cm Bredd 50 cm Höjd 111 cm Vikt 27 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

2 dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

1,95 m/s² Mätning enligt EN 20643 RM 448.0 T: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 575 Cylindervolym 140 ccm Märkeffekt vid nomi- nellt varvtal 2,1 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning 1 växel framåt med mjuk start Längd 147 cm Bredd 50 cm Höjd 111 cm Vikt 26 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier. Information om uppfyllandet av REACH- förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach. Ljudtrycksnivå på arbetsplats L

2 dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

1,95 m/s² Mätning enligt EN 20643 RM 448.0 TC: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 575 Cylindervolym 140 ccm Märkeffekt vid nomi- nellt varvtal 2,1 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning 1 växel framåt med mjuk start Längd 147 cm Bredd 50 cm Höjd 113 cm Vikt 27 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

2 dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

1,75 m/s² Mätning enligt EN 20643 RM 448.0 TX: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 550

Cylindervolym 140 ccm Märkeffekt vid nomi- nellt varvtal 2,1 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning 1 växel framåt med mjuk start Längd 147 cm Bredd 50 cm Höjd 111 cm Vikt 26 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

2dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

2,05 m/s² Mätning enligt EN 20643 RM 448.0 VC: Förbränningsmotor: tillverkare, typ Briggs & Strat- ton, Series 625 Cylindervolym 150 ccm Märkeffekt vid nomi- nellt varvtal 2,2 - 2800 kW - varv/min Bränsletank 0,8 l Varvtal knivbalk 2800 varv/min Hjuldrivning Vario framåt Längd 147 cm Bredd 50 cm Höjd 113 cm Vikt 28 kg Buller Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 96 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

2 dB(A) Hand-/armvibrationer Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

1,50 m/s² Mätning enligt EN 20643

Störning: Förbränningsmotorn startar inte Möjlig orsak: – Död mans grepp inte aktiverat. – Inget bränsle i tanken, bränsleledningen igensatt. – Dåligt, smutsigt eller gammalt bränsle i tanken. – Luftfiltret smutsigt. – Tändstiftskontakten har dragits bort från tändstiftet, tändkabeln sitter dåligt på kontakten. – Tändstiftet sotigt eller skadat, fel elektrodavstånd. Åtgärd: – Tryck död mans greppet mot styrhandtaget och håll det så. (Ö 9.2) – Fyll på bränsle, rengör bränsleledningen. # – Använd alltid färskt bränsle av känt märke, blyfri bensin. Rengör förgasaren. # – Rengör luftfiltret. # – Fäst tändstiftskontakten, kontrollera anslutningen mellan tändkabeln och kontakten. # – Rengör eller byt ut tändstiftet, ställ in elektrodavståndet. # Störning: Svårstartad eller förbränningsmotorns effekt för svag. Möjlig orsak: – Gräsklipparkåpan igensatt. – Klippning med för låg klipphöjd resp. klipphastigheten är för hög i förhållande till klipphöjden. – Vatten i bränsletank och förgasare, förgasaren igensatt. – Bränsletanken smutsig. – Luftfiltret smutsigt. – Tändstiftet sotigt. Åtgärd: – Rengör gräsklipparkåpan (dra bort tändstiftskontakten!). (Ö 12.3) – Ställ in en högre klipphöjd resp. sänk hastigheten. (Ö 8.4) – Töm bränsletanken, rengör bränsleledningen och förgasaren. # – Rengör bränsletanken. # – Rengör luftfiltret. # – Rengör tändstiftet. # Störning: Förbränningsmotorn blir mycket varm. Möjlig orsak: – För låg oljenivå i förbränningsmotorn. – Kylflänsarna smutsiga. Åtgärd: – Byt motorolja. (Ö 7.6) – Rengör kylflänsarna. (Ö 12.3) Störning: Kraftig vibration under drift. Möjlig orsak: – Knivenheten defekt. – Förbränningsmotorfästet löst. Åtgärd: – Kontrollera kniven, knivaxeln och knivfästet (knivskruv och låsbricka), och reparera vid behov. # – Dra åt förbränningsmotorfästets skruvar. # Störning: Oren klippning, gräsmattan blir gul. Möjlig orsak: – Kniven är slö eller utsliten. Åtgärd: – Slipa eller byt ut kniven. (Ö 12.6), (Ö 12.5), #
