BRUGSANVISNING CNS 3635 Battery Kärcher

• 2000/14/CE, conforme alterado pela 2005/88/CE: Anexo V Nível de potência sonora dB(A) Medido:102,2 Garantido:104 Organismo comissionado, 0197 TÜV Rheinland LGA Products GmbH; Tillystarße 2 D - 90431 Nürnberg, Ale- manha realizou o exame de tipo CE, número do certifi- cado: BM XXXXXXXX 0001 Os signatários actuam em nome e em procuração do Conselho de Administração. Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 Indhold Generelle henvisninger Læs disse sikkerhedshen- visninger, denne originale driftsvejledning og de sikker- hedshenvisninger, der er ved- lagt batteripakken, samt den medfølgende originale driftsvej- ledning til batteripakken/oplade- ren, inden maskinen tages i brug første gang. Betjen maskinen i henhold til disse. Opbevar hæf- tet til senere brug eller til efter- følgende ejere. Ud over henvisningerne i drift- svejledningen skal lovens gene- Generelle henvisninger p. 136
• Sikkerhedsanvisninger p. 137
• Bestemmelsesmæssig anvendelse p. 146
• Miljøbeskyttelse p. 146
• Tilbehør og reservedele p. 146
• Leveringsomfang p. 146
• Sikkerhedsanordninger p. 146
• Symboler på apparatet p. 147
• Beskyttelsesdragt p. 147
• Maskinbeskrivelse p. 148
• Montering p. 148
• Ibrugtagning p. 148
• Drift p. 149
• Transport p. 151
• Opbevaring p. 151
• Pleje og vedligeholdelse p. 151
• Hjælp ved fejl p. 152
• Garanti p. 152
• Tekniske data p. 152
• Vibrationsværdi p. 153

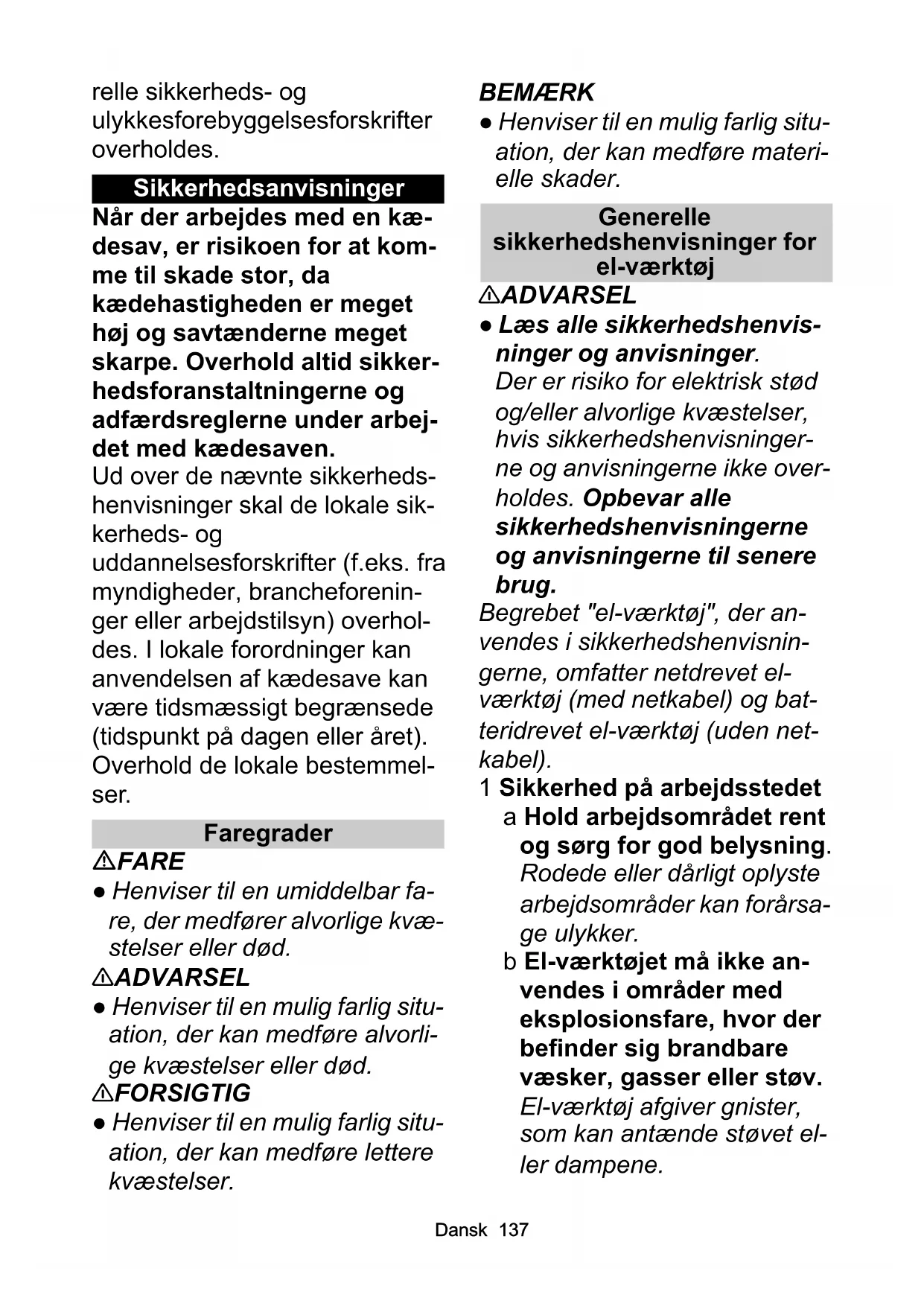

• EU-overensstemmelseserklæring Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserDansk 137 relle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes. Sikkerhedsanvisninger Når der arbejdes med en kæ- desav, er risikoen for at kom- me til skade stor, da kædehastigheden er meget høj og savtænderne meget skarpe. Overhold altid sikker- hedsforanstaltningerne og adfærdsreglerne under arbej- det med kædesaven. Ud over de nævnte sikkerheds- henvisninger skal de lokale sik- kerheds- og uddannelsesforskrifter (f.eks. fra myndigheder, brancheforenin- ger eller arbejdstilsyn) overhol- des. I lokale forordninger kan anvendelsen af kædesave kan være tidsmæssigt begrænsede (tidspunkt på dagen eller året). Overhold de lokale bestemmel- ser. Faregrader FARE ● Henviser til en umiddelbar fa- re, der medfører alvorlige kvæ- stelser eller død. 몇 ADVARSEL ● Henviser til en mulig farlig situ- ation, der kan medføre alvorli- ge kvæstelser eller død. 몇 FORSIGTIG ● Henviser til en mulig farlig situ- ation, der kan medføre lettere kvæstelser. BEMÆRK ● Henviser til en mulig farlig situ- ation, der kan medføre materi- elle skader. Generelle sikkerhedshenvisninger for el-værktøj 몇 ADVARSEL ● Læs alle sikkerhedshenvis- ninger og anvisninger. Der er risiko for elektrisk stød og/eller alvorlige kvæstelser, hvis sikkerhedshenvisninger- ne og anvisningerne ikke over- holdes. Opbevar alle sikkerhedshenvisningerne og anvisningerne til senere brug. Begrebet "el-værktøj", der an- vendes i sikkerhedshenvisnin- gerne, omfatter netdrevet el- værktøj (med netkabel) og bat- teridrevet el-værktøj (uden net- kabel). 1 Sikkerhed på arbejdsstedet a Hold arbejdsområdet rent og sørg for god belysning. Rodede eller dårligt oplyste arbejdsområder kan forårsa- ge ulykker. b El-værktøjet må ikke an- vendes i områder med eksplosionsfare, hvor der befinder sig brandbare væsker, gasser eller støv. El-værktøj afgiver gnister, som kan antænde støvet el- ler dampene.138 Dansk c Hold børn og andre perso- ner væk, mens el-værktø- jet anvendes. Du kan miste kontrollen over maskinen, hvis du bliver forstyrret. 2 Elektrisk sikkerhed a Tilslutningsstikket på el- værktøjet skal passe i stik- dåsen. Der må ikke foreta- ges nogen form for ændringer på stikket. Der må ikke anvendes adap- terstik sammen med jord- forbundet el-værktøj. Originale stik og passende stikdåser forringer risikoen for elektrisk stød. b Undgå kontakt med jord- forbundne overflader så- som rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis kroppen har jord- forbindelse. c Udsæt ikke el-værktøj for regn eller fugt. Hvis der trænger vand ind i el-værk- tøjet, øges risikoen for elek- trisk stød. d Brug ikke kablet til at løfte el-værktøjet, hænge det op eller trække stikket ud af stikdåsen. Hold kablet væk fra varme, olie, skar- pe kanter eller bevægelige dele på maskinen. Beska- digede eller snoede tilslut- ningskabler øger risikoen for elektrisk stød. e Anvend kun forlænger- kabler, der er beregnet til udendørs brug, hvis du ar- bejder med el-værktøjet i det fri. Risikoen for elektrisk stød forringes, hvis der an- vendes et forlængerkabel, der er beregnet til udendørs brug. f Anvend et HFI-relæ/FI-re- læ, hvis el-værktøjet an- vendes i fugtige omgivelser. Anvendelse af et HFI-relæ/FI-relæ forringer risikoen for elektrisk stød. 3 Personlig sikkerhed a Vær opmærksom, overvej, hvad du gør, og brug din fornuft, når du arbejder med el-værktøj. Brug ikke el-værktøj, hvis du er træt eller er påvirket af narkoti- ka, alkohol eller medicin. Et øjebliks uopmærksom- hed under arbejdet med el- værktøj kan medføre alvorli- ge kvæstelser. b Bær personligt beskyttel- sesudstyr og altid beskyt- telsesbriller. Hvis der bæres personligt beskyttel- sesudstyr, såsom støvma- ske, skridsikre sikkerhedssko, beskyttel- seshjelm eller høreværn, forringes risikoen for kvæ- stelser, afhængigt af el- værktøjets anvendelse.Dansk 139 c Undgå, at maskinen star- ter utilsigtet. Kontrollér, om el-værktøjet er slået fra, inden du tilslutter strømforsyningen og/eller batteriet, løfter det op eller bærer det. Hvis du holder fingeren på kontakten, mens du bærer el-værktøjet, eller maskinen er tændt, når strømforsyningen tilsluttes, kan det medføre ulykker. d Fjern indstillingsværktøj eller skruenøgle, inden du tænder for el-værktøjet. Et værktøj eller en nøgle, der befinder sig i roterende ma- skindele, kan medføre kvæ- stelser. e Undgå unormale kropsstil- linger. Sørg for at stå fast, og sørg altid for at have li- gevægt. Således har du bedre kontrol over el-værk- tøjet i en uventet situation. f Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevæge- lige dele. Løstsiddende tøj, handsker, smykker eller langt hår kan blive grebet og trukket med af bevægelige dele. g Hvis der kan monteres støvudsugnings- og -op- samlingsanordninger, skal du sikre dig, at disse er korrekt tilsluttet og an- vendes korrekt. Fare på grund af støv kan forringes ved anvendelse af en støv- udsugning. 4 Anvendelse og håndtering af el-værktøj a Undgå at overbelaste ma- skinen. Anvend et el-værk- tøj, der passer til det pågældende arbejde. Med det passende el-værktøj ar- bejder du bedre og mere sik- kert inden for det angivne effektområde. b Brug ikke el-værktøj med defekt kontakt. Et el-værk- tøj, som ikke kan tændes el- ler slukkes, er farligt og skal repareres. c Tag stikket ud af stikdåsen og/eller fjern batteriet, in- den du foretager indstillin- ger på maskinen, skifter tilbehørsdele eller lægger maskinen til side. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af el-værktøjet. d Opbevar el-værktøj, der ik- ke anvendes, uden for børns rækkevidde. Lad ik- ke personer anvende ma- skinen, der ikke er fortrolige med det eller ik- ke har læst disse anvisnin- ger. El-værktøj er farligt, hvis det anvendes af uerfar- ne personer.140 Dansk e Sørg for omhyggelig vedli- geholdelse af el-værktøj. Kontrollér, om de bevæge- lige dele fungerer korrekt og ikke er blokeret, om de- le er brækket eller beska- diget på en sådan måde, at el-værktøjet ikke fungerer korrekt. Lad beskadigede dele reparere, inden du ta- ger maskinen i brug. Man- ge uheld skyldes el-værktøj, der er dårligt vedligeholdt. f Hold skæreværktøj skarpt og rent. Ordentligt vedlige- holdt skæreværktøj med skarpe skærekanter sætter sig ikke så let fast og er let- tere at styre. g Anvend el-værktøj, tilbe- hør, hjælpeværktøj etc. i overensstemmelse med anvisningerne til disse. Tag hensyn til arbejdsbe- tingelserne og det arbejde, der skal udføres. Det kan medføre farlige situationer, hvis el-værktøjet anvendes til andre formål end det be- regnede. 5 Brug og pleje af batteripak- ker a Oplad kun batteripakken ladeaggregater, der er godkendt af producenten. Ladeaggregater, som ikke er egnet til den pågældende batteripakke, kan forårsage brand. b Anvend kun maskinen med en egnet batteripak- ke. Det kan medføre kvæ- stelser og brandfare, hvis der anvendes en anden bat- teripakke. c Hvis batteripakken ikke anvendes, skal den holdes væk fra metalliske gen- stande som kontorklips, mønter, nøgler, søm, skru- er eller andre små metal- genstande, som kan forårsage en kortslutning. En kortslutning kan føre til brand eller eksplosion. d Under visse omstændig- heder kan der sive væske ud af batteripakken. Und- gå kontakt med denne væ- ske. Vask dig grundigt med vand, hvis du kom- mer i kontakt med væ- sken. Kontakt lægen, hvis væsken kommer i kontakt med øjnene. Batterivæske kan forårsage udslæt og hu- dirritation. 6 Service a Lad kun el-værktøj repare- re af kvalificerede fagfolk og kun med originale re- servedele. På den måde opretholdes maskinens sik- kerhed.Dansk 141 Yderligere generelle sikkerhedshenvisninger Obs ● I nogle regioner kan for- skrifter indskrænke anvendel- sen af denne maskine. Spørg de lokale myndigheder til råds. FARE ● Livsfare på grund af snitsår, der skyldes ukontrollere- de bevægelser af maskinen. Undgå at kropsdele kommer i nærheden af bevægelige dele. ● Risiko for kvæstelser på grund af flyvende eller faldende gen- stande. Brug aldrig maskinen, hvis der befinder sig personer, især børn eller dyr, inden for en radius på 15 m. ● Du må ikke foretage nogen ændringer på apparatet. 몇 ADVARSEL ● Børn samt per- soner, der ikke er fortrolige med denne vejledning, må ikke an- vende denne maskine. Lokale bestemmelser kan begrænse brugerens alder. ● Det er nød- vendigt med et uhindret udsyn til arbejdsområdet for at opdage mulige farer. Anvend kun maski- nen med god belysning. ● Før betjening skal du kontrollere, at maskinen, alle betjeningsele- menter, inklusive kædebremse, og sikkerhedsanordninger fun- gerer korrekt. Kontroller, om der findes løse samlinger, og sørg for, at alle beskyttelsesanordnin- ger og greb er fastgjort ordentligt og sikkert. Anvend ikke appara- tet hvis det ikke befinder sig i fejlfri tilstand. ● Brug aldrig ma- skinen, hvis tænd/sluk-kontak- ten på håndtaget ikke tænder eller slukker korrekt. ● Udskift slidte eller beskadigede dele, før du bruger maskinen. ● Risiko for tilbageslag, hvis du mister balancen. Undgå en unormal kropsholdning, sørg for at stå fast, og for altid at have lige- vægt. ● Stop maskinen med det samme og kontroller for skader eller find frem til årsagen til vi- brationen, hvis maskinen er fal- det ned, har fået et slag eller vibrerer unormalt. Få repareret skader af den autoriserede kun- deservice, eller udskift maski- nen. 몇 FORSIGTIG ● Brug komplet øjen- og høreværn, stærke og robuste handsker samt hoved- beskyttelse, når du betjener ma- skinen. Brug en ansigtsmaske, hvis arbejdet er støvet. ● Bær lange, kraftige bukser, fast skotøj og handsker, der sidder godt ved arbejde med apparatet. Arbejd ikke uden fodtøj. Bær ik- ke smykker, sandaler eller shorts. ● Der er fare for tilskade- komst, hvis løst siddende tøj, hår eller smykker bliver grebet af maskinens bevægelige dele. Hold tøj og smykker væk fra ma- skinens bevægelige dele. Sæt langt hår op i en hestehale. ● Høreværn kan nedsætte ev- nen til at høre advarselssignaler.142 Dansk Vær derfor opmærksom på mu- lige farer i nærheden og i ar- bejdsområdet. ● Anvend kun tilbehør og reservedele, der er godkendt af producenten. Origi- nalt tilbehør og originale reser- vedele er en garanti for en sikker og fejlfri drift af apparatet. Sikkerhedshenvisninger for kædesave Hold alle legemsdele væk fra savkæden, når saven kø- rer. Kontrollér, at savkæden ikke er i berøring med no- get, inden du starter saven. Et øjebliks uopmærksomhed under arbejdet med kædesa- ven kan medføre, at tøj eller legemsdele gribes og trækkes med af savkæden. Hold altid kædesaven fast i det bageste greb med højre hånd og i det forreste greb med venstre hånd. Hvis kæ- desaven holdes omvendt, øges risikoen for kvæstelser, hvorfor dette ikke er tilladt. El-værktøjet må kun holdes i de isolerede greb, fordi savkæden kan komme i be- røring med skjulte lednin- ger. Savkæder, der kommer i berøring med en strømføren- de ledning, gør el-værktøjets metaldele spændingsførende og kan give betjeningsperso- nen elektrisk stød. Bær beskyttelsesbriller og høreværn. Det anbefales, at bære yderligere beskyttel- sesudstyr til hoved, hæn- der, ben og fødder. Passende beskyttelsesdragt reducerer risikoen for kvæ- stelser på grund af omkringfly- vende savspåner og utilsigtet berøring af savkæden. Anvend ikke kædesaven oppe i et træ. Der er fare for tilskadekomst, hvis den an- vendes oppe i et træ. Sørg altid for at stå fast, og anvend kun kædesaven, når du står på et fast, sikkert og jævnt underlag. Du kan mi- ste balancen eller kontrollen over kædesaven, hvis du står på en glat undergrund eller et ustabilt sted, såsom på en sti- ge. Tag højde for, at en gren, der sidder i spænd, svipper til- bage, når den saves over. Når spændingen i træfibrene frigives, kan den spændte gren ramme betjeningsperso- nen og/eller denne kan miste kontrollen over kædesaven. Vær særlig forsigtig, når du saver i underskov og unge træer. Det tynde materiale kan blive grebet af savkæden og ramme dig eller få dig til at miste balancen. Bær kædesaven i det forre- ste greb, når den slået fra,Dansk 143 og med savkæden vendt væk fra kroppen. Sæt altid beskyttelseskappen på un- der transport og opbevaring af kædesaven. Forsigtig håndtering af kædesaven for- ringer sandsynligheden for en utilsigtet berøring af den rote- rende savkæde. Følg anvisningerne vedrø- rende smøring, kædestram- ning og udskiftning af tilbehør. En kæde, der er strammet eller smurt forkert, kan enten springe eller øge ri- sikoen for tilbageslag. Hold grebene tørre, rene og fri for olie og fedt. Fedtede og olieindsmurte greb er glatte og kan medføre, at du mister kontrollen. Der må kun saves i træ. An- vend ikke kædesaven til et arbejde, som den ikke er be- regnet til. Eksempel: An- vend ikke kædesaven til skæring af plastik, murværk eller byggematerialer, der ikke er af træ. Anvendes kæ- desaven til ikke-bestemmel- sesmæssigt arbejde, kan det medføre farlige situationer. Årsager til og undgåelse af tilbageslag Tilbageslag kan opstå, hvis spid- sen af sværdet berører en gen- stand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet. En berøring med sværdets spids kan i mange situationer medføre en uventet bagudrettet reaktion, ved hvilken sværdet slås opad og i retning mod betjeningsper- sonen. Hvis savkæden klemmes sam- men om sværdets overkant, stø- des sværdet tilbage i retning af betjeningspersonen. Enhver af disse reaktioner kan betyde, at du mister kontrollen over saven og kommer alvorligt til skade. Du må ikke udelukken- de stole på det monterede sik- kerhedsudstyr i kædesaven. Som bruger af en kædesav skal du træffe forskellige foranstalt- ninger, så ulykker og kvæstelser under arbejdet undgås. Tilbageslag skyldes forkert eller fejlagtig anvendelse af el-værk- tøjet. Det kan forhindres ved hjælp af egnede sikkerhedsfor- anstaltninger, som beskrevet nedenfor: Hold saven fast med begge hænder, og lad tommelfing- rene og fingrene omslutte grebet. Placér din krop og dine arme i en stilling, hvor du er i stand til at modstå til- bageslaget. Hvis der træffes egnede foranstaltninger, kan betjeningspersonen modstå tilbageslaget. Slip aldrig kæ- desaven.144 Dansk Undgå en unormal krops- stilling og brug ikke saven over skulderhøjde. Derved undgås en utilsigtet berøring med sværdspidsen og du har bedre kontrol over kædesa- ven i uventede situationer. Anvend kun de reser- vesværd og savkæder, der er foreskrevet af producen- ten. Forkerte reservesværd og savkæder kan resultere i, at kæden springer og/eller der opstår tilbageslag. Følg producentens anvis- ninger vedrørende slibning og vedligeholdelse af sav- kæden. Tendensen til tilbage- slag øges, hvis skæredybden er for stor. Yderligere sikkerhedshenvisninger for kædesave Obs ● Kärcher anbefaler, at træ- stammer saves på en savbuk, når maskinen bruges første gang. ● Sørg for at have en før- stehjælpskasse til store sår og en telefon i nærheden, så du kan ringe efter hjælp, når du bru- ger motorsaven. En større og mere omfattende førstehjælps- kasse bør opbevares i nærhe- den. 몇 ADVARSEL ● Sørg for et sik- kert fodfæste, en ren arbejds- plads og planlæg en flugtvej, så du ikke bliver ramt af faldende grene, før du bruger maskinen. ● Pas på smøreolietåge og sav- spåner. Brug om nødvendigt en maske eller åndedrætsværn. ● Hold altid motorsaven fast med begge hænder. Hold om grebene med tommelfingeren på den ene side og fingrene på den anden side. Hold det bage- ste greb med din højre hånd og det forreste greb med din ven- stre hånd. ● Fare for tilskade- komst. Foretag ingen ændringer på maskinen. Brug ikke maski- nen til at drive tilbehør eller ma- skiner, der ikke er anbefalet af maskinens producent. ● Inden maskinen tændes, skal du sørge for, at savkæden ikke berører nogen genstande. ● Fare for al- vorlige kvæstelser eller livsfare, hvis en forkert indstillet savkæ- de springer ud af sværdet. Kon- troller kædens spænding inden brug. Kædens længde afhæn- ger af temperaturen. ● Sørg for, at alle sikkerhedsanordninger, greb og barkstød er fastgjort korrekt og er i god stand. ● Fare for alvorlige kvæstelser på grund af forkert betjening: Du skal altid være opmærk- som og have kontrol over din arbejdsplads, når du arbejder med motorsaven. Størrelsen på arbejdsområdet afhænger af den opgave, der skal udfø- res, og størrelsen på træet el- ler arbejdsstykket. At fælde etDansk 145 træ kræver et større arbejds- område end f.eks. neddeling. Sav aldrig med din krop på en ret linje med sværdet og kæ- den. Således reducerer du ri- sikoen for at blive ramt af kæden i hovedet eller på krop- pen under et tilbageslag. Undgå at bevæge saven frem og tilbage, når du saver. Lad kæden udføre arbejdet, sørg for at holde kæden skarp og prøv ikke at trykke kæden igennem snittet. Undgå at påføre tryk på saven ved slutningen af snittet. Vær klar til at aflaste saven, når du har skåret igennem træet. Stop ikke motorsaven under savningen. Lad saven køre, indtil snittet er færdigt. ● Gør dig bekendt med din nye motorsav ved at lave enkle snit i træ, der er solidt understøttet. Gentag dette, hvis du ikke har brugt din motorsav i længere tid. ● Undgå at save vinstokke og/ eller mindre buske med en dia- meter under 75 mm. ● Sluk for maskinen, aktiver kædebrem- sen, fjern batteripakken og kon- troller, at alle bevægelige dele står fuldstændigt stille: Før du rengør eller fjerner en blokering på maskinen. Lader maskinen være uden opsyn. Før montering eller fjernelse af tilbehør. Før du kontrollerer, rengør el- ler arbejder på maskinen. 몇 FORSIGTIG ● Motorsaven er tung. Personer, der bruger mo- torsaven, skal være i god fysisk form og have et godt helbred. De skal have et godt syn, være smi- dige, have god balanceevne og gode manuelle færdigheder. Hvis der hersker tvivl herom, skal du ikke bruge motorsaven. ● Når du arbejder med maski- nen, skal du altid bruge en sik- kerhedshjelm med gittervisir for at mindske risikoen for kvæstel- ser i ansigtet og på hovedet, hvis maskinen slår tilbage. Resterende risici 몇 ADVARSEL ● Selvom apparatet anvendes som foreskrevet, er der stadig visse, resterende risici. Føl- gende farer kan opstå ved brug af apparatet: Vibration kan forårsage tilska- dekomst. Brug det rigtige værktøj til de enkelte arbejds- opgaver, brug de dertil bereg- nede greb, og begræns arbejdstiden og eksponerin- gen. Larm kan medføre høreska- der. Bær høreværn, og be- græns belastningen. Snitsår ved kontakt med sav- kædens ubeskyttede savtæn- der.146 Dansk Snitsår på grund af uforudse- te, pludselige bevægelser el- ler sværdets tilbageslag. Snitsår/risiko for at blive ramt af dele, der flyver væk fra sav- kæden. Tilskadekomst pga. udslynge- de genstande (træspåner, splinter). Indånding af støv og partikler. Hudkontakt med smøremid- del/olie. Risikoreduktion 몇 FORSIGTIG ● Hvis apparatet anvendes i længere tid, kan blodgennem- strømningen i hænderne ned- sættes på grund af vibrationer. Der findes ingen generelt gæl- dende anvendelsestid, idet denne afhænger af flere fakto- rer: Personlig tendens til dårligt blodomløb (ofte kolde fingre, fingerkløe) Lave omgivelsestemperatu- rer. Bær varme handsker for at beskytte hænderne. Dårlig blodgennemstrøm- ning, fordi der holdes godt fast. Anvendelse uden afbrydelse er mere skadeligt, end hvis der holdes pauser. Kontakt lægen, hvis sympto- merne, f.eks. fingerkløe, kolde fingre, optræder gentagne gange ved regelmæssig, læn- gerevarende anvendelse af apparatet. Bestemmelsesmæssig anvendelse FARE Ikke korrekt anvendelse Livsfare på grund af snitsår Anvend kun maskinen i henhold til dens formål. Motorsaven er kun beregnet til privat brug. Motorsaven er kun beregnet til udendørs arbejde. Af sikkerhedsmæssige grunde skal motorsaven al- tid holdes fast med begge hænder. Motorsaven blev udviklet til savning af grene, kviste, stammer og bjælker. Skærelængden på sværdet bestemmer den maksimalt mulige diameter på det savede materiale. Motorsaven må kun bruges til skæring af træ. Anvend ikke motorsaven i våde omgivelser eller når det regner. Anvend kun motorsaven i omgivelser med god be- lysning. Det er af sikkerhedsmæssige grunde forbudt at fore- tage ombygninger og ændringer på maskinen, der ikke er tilladt af producenten. Enhver anden anvendelse er ikke tilladt. Brugeren er ansvarlig for farer, der opstår på grund af ikke tilladt an- vendelse. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for mil- jøet. For en korrekt drift af maskinen er disse dele imid- lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med hus- holdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignore- res. Kæde med lav risiko for tilbageslag En kæde med lav risiko for tilbageslag reducerer sand- synligheden for tilbageslag.Dansk 147 Rømmetænderne (indgrebsknive) foran hver savtand forhindrer savtænderne i at gribe for dybt ned i tilbage- slagsområdet, hvilket reducerer tilbageslagets styrke. Hvis du sliber kæden, er der risiko for, at denne sikker- hedsfunktion ikke længere er til stede. Hvis savens skæreevne forringes, skal kæden udskiftes af sikker- hedsmæssige årsager. Du må kun bruge reservedele i den sværd- og kædekombination, der er anbefalet af producenten. Sværd I forbindelse med sværd, hvis spidser har en lille radius, er der normalt en lavere risiko for tilbageslag. Brug derfor et sværd med passende kæde, der netop er lang nok til opgaven. Længere sværd øger risikoen for at miste kontrollen under savningen. Kontroller kædespændingen inden brug (se kapitlet Kontrol af kædespænding). Hvis kædespændingen ikke er indstillet korrekt, øges risikoen for at kæden ryger af under savning af mindre grene (tyndere end sværdets fulde længde). Kædeholder Hvis kæden løsner sig eller rives over, forhindrer kæde- holderen kæden i at blive kastet i retning af brugeren. Barkstød Det integrerede barkstød kan bruges som omdrejnings- punkt for at give motorsaven mere stabilitet under et snit. Idet du saver, skal du trykke maskinen fremad, indtil me- talstifterne trænger ind i trækanten. Hvis du så bevæger det bageste greb hhv. op eller ned i snitretningen, redu- ceres den fysiske belastning under arbejdet med motor- saven. Kædebremse Kædebremser bruges til at bringe kæden til standsning hurtigt i tilfælde af fare. Hvis håndafskærmningen/kædebremsearmen trykkes i retning af sværdet, skal kæden straks standse. Kædebremsen kan ikke forhindre tilbageslag, men re- ducerer risikoen for kvæstelser, hvis sværdet rammer brugeren i tilfælde af tilbageslag. Du skal altid kontrollere, at kædebremsen fungerer kor- rekt, inden du tager maskinen i brug (se kapitlet Kontrol af kædebremsens funktion). Symboler på apparatet Beskyttelsesdragt FARE Livsfare på grund af snitsår. Anvend egnet beskyttel- sesudstyr ved arbejde med apparatet. Overhold de lo- kale bestemmelser vedrørende forebyggelse af ulykker. Hovedbeskyttelse Brug en egnet beskyttelseshjelm, der er i overensstem- melse med EN 397 og er CE-mærket, når du arbejder med maskinen. Generelt advarselssignal Læs driftsvejledningen og alle sikker- hedsanvisninger før ibrugtagning. Bær egnet hovedbeskyttelse, øjen- og høreværn under arbejdet med maskinen. Bær skridsikre sikkerhedssko under ar- bejdet med maskinen. Bær skrid- og slidsikre beskyttelses- handsker under arbejdet med maskinen. Livsfare ved tilbageslag af motorsaven. Berør aldrig genstande, der skal saves, med spidsen af sværdet. Livsfare på grund af ukontrollerede be- vægelser med motorsaven. Hold altid motorsaven fast med begge hænder. Livsfare på grund af ukontrollerede be- vægelser med motorsaven. Hold aldrig maskinen fast med kun en hånd. Udsæt ikke maskinen for regn eller fugti- ge forhold. Det garanterede lydtryksniveau, som er angivet på etiketten, er på 104 dB. Kædebremsen løsnes. Kædebremsen aktiveres, og savkæden er blokeret. Drej for at indstille kædespændingen: = kæden strammes = kæden løsnes Kædens omløbsretning (markering be- finder sig under afdækningen) Låsning af kædestrammer Oplåsning af kædestrammer Smøring af sværdet og kæden Minimalt kædeolieniveau148 Dansk Når du arbejder med maskinen, skal du bære høre- værn, der er i overensstemmelse med EN 352-1 og er CE-mærket. For at beskytte dig mod flyvende splinter skal du bruge egnede beskyttelsesbriller, der er i overensstemmelse med EN 166 eller er CE-mærket. Eller bær et hjelmvisir, der er i overensstemmelse med EN 1731 og er CE- mærket. Man kan købe beskyttelseshjelme med integreret høre- værn i specialforretninger. Jakke med skærebeskyttelse Bær en jakke med skærebeskyttelse, der opfylder kra- vene i EN 381-11 og er CE-mærket, til beskyttelse af overkroppen, når du arbejder med maskinen. Beskyttelseshandsker Bær egnede trådforstærkede beskyttelseshandsker, der er i overensstemmelse med EN 381-7 og er CE- mærket, når du arbejder med maskinen. Benbeskyttelse Når du arbejder med maskinen, skal du bruge egnede benbeskyttere med all-round beskyttelse, der er i over- ensstemmelse med EN 381-5 og er CE-mærket. Sikkerhedssko Brug skridsikre sikkerhedssko, der opfylder kravene i EN 20345 og er markeret med et billede af en motorsav, når du arbejder med maskinen. Så kan du være sikker på, at sikkerhedsskoene opfylder kravene i EN 381-3. Hvis du kun bruger motorsaven lejlighedsvis, og jorden er jævn og der kun er ringe risiko for at snuble eller hænge fast i buskene, kan du bruge sikkerhedssko med stålfrontkapper og beskyttelsesbenklæder, der er i over- ensstemmelse med EN 381-9. Maskinbeskrivelse I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsom- fanget (se emballage). Billede se grafiksider Figur A 1 Kæde 2 Sværd 3 Barkstød 4 Låg til kædeoliebeholder 5 Håndafskærmning/kædebremsearm 6 Håndtag, bagved 7 Apparatkontakt 8 Sikkerhedstast maskinkontakt 9 Oplåsningstast batteripakke 10 Afdækning 11 Håndtag, foran 12 Ring til indstilling af kædespænding 13 Kædestrammer 14 Kædeholder 15 Typeskilt 16 Kædeolie 17 Kædeskærm 18 *Batteripakke Battery Power 36V 19 * Hurtigladeaggregat Battery Power 36V p. 153

• optional Batteripakke Maskinen kan anvendes med en 36 V Kärcher Battery Power batteripakke. Montering Montering af kæde og sværd 몇 FORSIGTIG Skarp kæde Snitsår Brug altid beskyttelseshandsker, når du arbejder med kæden.

1. Løsn kædestrammeren, og fjern afdækningen.

2. Sæt kæden på sværdet. Vær opmærksom på kæ-

dens omdrejningsretning. Figur C

3. Læg kæden omkring tandhjulet, og sæt sværdet i.

4. Sæt afdækningen på, og spænd kædestrammeren

5. Indstil kædespændingen (se kapitlet Indstilling af

6. Anbring kædeskærmen.

Figur F Ibrugtagning Påfyldning af kædeoliebeholder

1. Rengør om nødvendigt området omkring påfyld-

ningsåbningen for savspåner og snavs.

2. Fjern låget på kædeoliebeholderen.

3. Fyld langsomt kædeolie i beholderen.

4. Tør evt. spildt kædeolie op med en klud.

5. Luk kædeoliebeholderen med låget.

Kontrol af kædespænding 몇 FORSIGTIG Skarp kæde Snitsår Brug altid beskyttelseshandsker, når du arbejder med kæden.

1. Fjern kædeskærmen.

2. Træk forsigtigt i kæden.

Figur J Afstanden mellem sværdet og kæden skal være ca. 5,5 mm.

3. Indstil om nødvendigt kædespændingen (se kapitlet

Indstilling af kædespænding). Montér batteripakke

1. Skub batteripakken ind i maskinens holder, indtil

den går hørbart i hak. Figur KDansk 149 Drift Grundlæggende betjening

1. Undersøg træet og grenene for skader, f.eks. råd.

Ved beskadigede eller rådne grene skal du søge råd hos en professionel træfælder.

2. Fjern kædeskærmen.

3. Hold fast i maskinen med begge hænder.

1. Træk håndafskærmningen/kædebremsearmen i ret-

ning af grebet. Figur L Kædebremsen løsnes.

Apparatet starter. Afbrydelse af driften

2. Skub håndafskærmningen/kædebremsearmen i ret-

ning af sværdet. Figur N Kædebremsen aktiveres, og savkæden er blokeret.

3. Tag batteripakken ud af maskinen (se kapitlet Fjern

batteripakken). Arbejdsteknikker Arbejdsstilling FARE Ukontrollerede bevægelser med motorsaven Livsfare på grund af snitsår Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver. Hold altid motorsaven fast med begge hænder. Bevæg ikke motorsaven i kroppens akse. Figur O Før motorsaven på siden af kroppen, så ingen le- gemsdele rager ind i motorsavens bevægelsesom- råde. Hold så stor afstand som muligt til det materiale, der skal saves. Arbejd aldrig på en stige eller i et træ. Arbejd aldrig uden sikkert fodfæste. Indtræk/rekyl FARE Ukontrollerede bevægelser med motorsaven Livsfare på grund af snitsår Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver. Hold altid motorsaven fast med begge hænder. I forbindelse med indtræk/rekyl er der tale om en effekt, der i princippet forekommer i den modsatte retning af kædens omløbsretning i det savede materiale. Figur P 1 Indtræk 2 Rekyl Hvis kæden klemmes fast eller støder på en fast gen- stand i træet, når der saves med undersiden af sværdet - forhåndssnit, kan motorsaven trækkes mod det save- de materiale med et ryk. Sørg altid for at anbringe barkstødet sikkert, så ind- træk undgås. Hvis kæden klemmes fast eller støder på en fast gen- stand i træet, når der saves med oversiden af sværdet - baghåndssnit, kan motorsaven stødes tilbage imod bru- geren. For at undgå rekyl: Undgå at klemme sværdets overside fast. Undgå at bevæge sværdet skævt i snittet. Tilbageslag FARE Ukontrollerede bevægelser med motorsaven Livsfare på grund af snitsår Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver. Hold altid motorsaven fast med begge hænder. Under et tilbageslag kastes motorsaven pludseligt og ukontrolleret i retning af brugeren. Et tilbageslag finder sted, hvis f.eks. savkæden i den forreste del af sværdets spids utilsigtet støder på en hin- dring eller klemmes fast. Figur Q Hold altid motorsaven, så du kan modstå tilbagesla- gets kraft. Slip ikke motorsaven. Bøj dig ikke for langt fremover, når du saver. Brug ikke motorsaven over skulderhøjde. Vent altid, indtil kæden har nået fuld omdrejningsha- stighed, og sav ved fuld gas. Sav ikke med sværdspidsen. Før kun sværdet ind i et påbegyndt snit med største forsigtighed. Vær opmærksom på stammens placering og på kræfter, der kan lukke skærespalten og klemme savkæden fast. Beskær aldrig flere grene samtidigt. Arbejd kun med skarp og korrekt strammet kæde. Brug en kæde med lav risiko for tilbageslag og et sværd med lille sværdspids. Planlægning af faldretning og flugtvej FARE Faldende træ Livsfare Træfældningsarbejde må kun udføres af personer med den nødvendige uddannelse. Bemærk følgende, når du planlægger faldretningen: Afstanden til næste arbejdsplads skal være mindst 2,5 trælængder. Fæld ikke træer i kraftig blæst. Træet kan falde ukontrolleret. Bestem faldretningen baseret på trævækst, terræn (hældning) og vejrforhold. Lad altid træet falde i et mellemrum mellem bevoks- ningen, aldrig på andre træer. Der skal planlægges en flugtvej for alle beskæftigede. Der gælder følgende: Planlæg flugtvejen ca. 45 ° diagonalt på faldretnin- gen. Figur R Fjern forhindringer fra flugtvejen. Placer ikke værktøj og udstyr på flugtvejen. Når du arbejder på en stejl skråning, skal du plan- lægge flugtvejen parallelt med skråningen. Når du bruger flugtvejen, skal du holde øje med fal- dende grene og området omkring kronen. Forberedelse af arbejdsområdet på stammen

1. Rengør arbejdsområdet på stammen for grene,

stubbe og forhindringer, der er i vejen. Sørg for sikkert fodfæste.150 Dansk

2. Rengør det nederste stykke af stammen grundigt,

f.eks. med øksen. Sand, sten og andre fremmedlegemer gør kæden sløv.

3. Fjern store fritliggende rødder.

a Skær et lodret snit på den fritliggende rod. Figur S b Skær et vandret snit på den fritliggende rod. c Fjern det løse rodstykke fra arbejdsområdet. Anbringelse af fældesnit FARE Faldende træ Livsfare Træfældningsarbejde må kun udføres af personer med den nødvendige uddannelse.

1. Kontroller, at ingen befinder sig inden for farezonen

af det faldende træ. På grund af motorstøjen kan til- råb overhøres. I fældningsområdet må der kun opholde sig perso- ner, der er beskæftiget med fældningen.

2. Anbring forhugget vinkelret på faldretningen.

a Anbring et vandret snit (sålesnit) over ca. 1/3 af stammens diameter så tæt ved jorden som mu- ligt. Figur T b Lav et skråt snit (tagsnit) i en vinkel på ca. 45-60

3. Anbring fældesnittet.

a Anbring fældesnittet parallelt med sålesnittet og mindst 50 mm højere. b Udfør kun fældesnittet således, at bredden på fældekammen udgør mindst 50 mm. Fældekammen forhindrer træet i at sno sig og fal- de i den forkerte retning. Når fældesnittet nærmer sig fældekammen, skal træet begynde at falde.

4. Hvis der er risiko for, at træet ikke falder i den ønske-

de retning eller svinger tilbage og klemmer savkæ- den fast, skal du stoppe fældesnittet. Brug kiler til at udvide snittet, og lad træet falde i den ønskede ret- ning.

5. Træk motorsaven ud af snittet, når træet begynder

7. Aktiver kædebremsen.

8. Sæt motorsaven til side.

9. Følg den planlagte flugtvej.

Savning af træ, der sidder i spænd FARE Ukontrollerede bevægelser på motorsav og savma- teriale Livsfarlige snitkvæstelser, kvæstelser forårsaget af sav- materiale Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver. Hold altid motorsaven fast med begge hænder Træ, der sidder i spænd, opstår, når en stamme, gren, rodfæstet stub eller et skud trækkes i spænd af andet træ.

1. Pas på træ i spænd, da der er risiko for, at det svin-

ger tilbage til sin oprindelige position. Figur U

2. Sav forsigtigt træ i spænd fra tryksiden (se også ka-

pitlet Neddeling af stamme, der sidder i spænd). Figur V Beskæring FARE Tilbageslag Livsfarlige snitkvæstelser Sørg for, at sværdet/kæden ikke klemmes fast, når du beskærer. 몇 ADVARSEL Ændring af vægtfordeling under beskæring Risiko for tilskadekomst på grund af stammens ukon- trollerede bevægelse Vælg arbejdsområde, så der ikke opstår fare. Beskær i vækstretningen. Figur W Beskær oppefra og ned. Lad større, underliggende grene være som støtte, så træet holdes over jorden. Sørg for at understøtte motorsaven så meget som muligt. Stå ikke på stammen, når du beskærer. Sav ikke med spidsen af sværdet. Vær opmærksom på grene, der sidder i spænd. Sav grene, der sidder i spænd, nedefra og op. Sav aldrig flere grene på én gang. Ryd arbejdsområdet for afskårne grene regelmæs- sigt. Neddeling af stammen FARE Ukontrollerede bevægelser med motorsaven Livsfare på grund af snitsår Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver. Hold altid motorsaven fast med begge hænder. BEMÆRK Skader på kæden på grund af kontakt med jorden Sørg for, at kæden ikke berører jorden.

1. Anbring motorsaven ved barkstødet.

2. Sav stammen igennem med en jævn bevægelse.

Neddeling af stamme, der sidder i spænd FARE Ukontrolleret bevægelse med motorsaven Livsfarlige snitkvæstelser Når du neddeler stammer, der sidder i spænd, skal du sørge for at følge rækkefølgen af aflastningssnit på tryk- siden og skæresnit på spændingssiden. Stamme understøttes på 2 sider: a Sav ind til ca. 1/3 af stammens diameter oppefra, når du anbringer aflastningssnittet på tryksiden. Figur X b Anbring skæresnittet på spændingssiden nede- fra. Stamme understøttes på 1 side: a Sav ind til ca. 1/3 af stammens diameter nedefra, når du anbringer aflastningssnittet på tryksiden. Figur Y b Anbring skæresnittet på spændingssiden oppe- fra. Fjern batteripakken Obs Fjern batteripakken fra maskinen, og sørg for at sikre maskinen mod utilsigtet brug ved længere afbrydelser af arbejdet.

1. Træk batteripakkens oplåsningsknap i batteripak-

Afslutning af driften

2. Rengør maskinen (se kapitlet Rengøring af maski-

nen). Transport 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten. 몇 FORSIGTIG Ukontrolleret start Snitsår Tag batteriet ud af maskinen inden transporten. Maskinen må kun transporteres med monteret kæde- skærm.

2. Skub håndafskærmningen/kædebremsearmen i ret-

ning af sværdet. Figur N Kædebremsen er aktiveret.

3. Anbring kædeskærmen.

4. Bær kun maskinen i håndtaget og med sværdet pe-

5. Tøm kædeoliebeholderen ved længere transportve-

je. a Fjern låget på kædeoliebeholderen. Figur G b Fyld kædesmøreolien over i en passende behol- der. c Skru låget på kædeoliebeholderen fast.

6. Ved transport i køretøjer skal maskinen sikres mod

at glide eller vælte. Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring. 몇 FORSIGTIG Ukontrolleret start Snitsår Tag batteriet ud af maskinen inden opbevaringen. Opbevar kun maskinen med monteret kædeskærm.

2. Skub håndafskærmningen/kædebremsearmen i ret-

ning af sværdet. Figur N Kædebremsen er aktiveret.

3. Anbring kædeskærmen.

4. Tøm kædeoliebeholderen.

a Fjern låget på kædeoliebeholderen. Figur G b Fyld kædesmøreolien over i en passende behol- der. c Skru låget på kædeoliebeholderen fast.

5. Smør en smule olie på kæden, så den ikke ruster,

hvis maskinen opbevares længere end en måned.

6. Opbevar apparatet på et tørt og godt ventileret sted.

Hold apparatet fra korrosive stoffer, såsom haveke- mikalier og tøsalt. Opbevar ikke apparatet uden- dørs. Pleje og vedligeholdelse 몇 FORSIGTIG Ukontrolleret start Snitsår Tag batteriet ud af maskinen før alle arbejder på maski- nen. 몇 FORSIGTIG Skarp kæde Snitsår Brug altid beskyttelseshandsker, når du arbejder med kæden. Rengøring af maskinen

2. Rengør kæden med en børste for at fjerne savspå-

ner og snavs. Figur AA

3. Rengør huset og grebene med en blød, tør klud.

4. Kontroller, om kædebremsen fungerer korrekt efter

hver rengøring (se kapitlet Kontrol af kædebrem- sens funktion). Vedligeholdelsesintervaller Før hver ibrugtagning Følgende skal udføres før hver ibrugtagning: Kontroller niveauet for kædeolie, fyld om nødvendigt kædeolie på (se kapitlet Påfyldning af kædeoliebe- holder). Kontroller kædespændingen (se kapitlet Kontrol af kædespænding). Kontroller, om kæden er tilstrækkelig skarp, udskift om nødvendigt kæden (se kapitlet Udskiftning af kæde og sværd). Kontroller maskinen for beskadigelser. Kontroller, om alle bolte, møtrikker og skruer er spændt fast. Kontroller, om kædebremsen fungerer korrekt (se kapitlet Kontrol af kædebremsens funktion). For hver 5 driftstimer Kontroller, om kædebremsen fungerer korrekt for hver 5. driftstime (se kapitlet Kontrol af kædebrem- sens funktion). Vedligeholdelsesarbejde Kontrol af kædebremsens funktion

2. Når maskinen kører, skal du dreje hånden på det

forreste greb, så håndafskærmningen/kædebrem- searmen skubbes i retning af sværdet med bagsi- den af hånden. Kædebremsen aktiveres. Kæden skal stoppe.

3. Træk håndafskærmningen/kædebremsearmen i ret-

ning af grebet. Kæden skal frigives. Indstilling af kædespænding

2. Løsn kædestrammeren.

3. Indstil kædespændingen med ringen.

4. Kontroller kædespændingen.

Figur J Afstanden mellem sværdet og kæden skal være ca. 5,5 mm.

5. Spænd kædestrammeren fast.

Udskiftning af kæde og sværd 몇 FORSIGTIG Skarp kæde Snitsår Brug altid beskyttelseshandsker, når du arbejder med kæden.

2. Løsn kædestrammeren, og fjern afdækningen.

3. Fjern sværdet sammen med kædestrammeren.

4. Fjern kædestrammerne, hvis sværdet skal udskif-

5. Bortskaf den gamle kæde og evt. sværdet korrekt.

6. Monter om nødvendigt kædestrammeren på det nye

7. Sæt den nye kæde på sværdet. Vær opmærksom

på kædens omdrejningsretning. Figur C

8. Læg kæden omkring tandhjulet, og sæt sværdet i.

9. Sæt afdækningen på, og spænd kædestrammeren

10. Indstil kædespændingen (se kapitlet Indstilling af

kædespænding). Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl- pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto- riserede kundeservice. Jo ældre batteripakken er, desto mere forringes dens kapacitet – også på trods af omhyggelig pleje, og selv i fuldt opladet tilstand kan den fulde driftstid ikke opnås længere. Dette er dog ikke nogen mangel eller fejl. Garanti I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på maskinen af- hjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du øn- sker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice med- bringende kvittering for købet. (Se adressen på bagsiden) Tekniske data Der tages forbehold for tekniske ændringer. Fejl Årsag Afhjælpning Maskinen starter ikke Batteripakke er tom. Oplad batteripakken. Batteripakken er defekt. Udskift batteripakken. Batteripakken er ikke sat korrekt i. Skub batteripakken ind i holderen, til den går i indgreb. Maskinen stopper under drift Batteriet er overophedet Afbryd arbejdet og vent til batteritempera- turen ligger i det normale område. Motoren er overophedet Afbryd arbejdet og lad motoren afkøle. Effektdata maskine Driftsspænding V 36 Kædens tomgangshastighed m/s 21 Volumen kædeoliebeholder ml 190 Beregnede værdier iht. EN 60745-1, EN 60745-2-13 Lydtryksniveau L

dB(A) 91,2 Usikkerhed K

dB(A) 1,8 Hånd-arm-vibrationsværdi forre- ste håndtag m/s

3,6 Hånd-arm-vibrationsværdi bager- ste håndtag m/s

4,9 Usikkerhed K m/s

1,5 Mål og vægt Længde x bredde x højde mm 834 x 222 x
