Funktioner	Detaljer
Produkttype	Sav
Model	HUSQVARNA 445 II
Motoreffekt	2,4 kW
Brændstoftankens volumen	0,5 L
Guide længde	38 cm
Vægt	4,9 kg
Startsystem	Let start system
Kædetype	HUSQVARNA motorsavskæde
Anbefalet brug	Fældning, beskæring, trimning
Vedligeholdelse	Regelmæssig slibning af kæden, rengøring af luftfilter
Sikkerhed	Kædebremse system, vibrationsbeskyttelse
Inkluderede tilbehør	Kædeguide, kæde, monteringsværktøj
Garanti	2 år

Ofte stillede spørgsmål - 445 II HUSQVARNA

Hvordan starter jeg HUSQVARNA 445 II saven?

Sørg for, at brændstoftanken er fuld, og at motoren er i startposition. Tryk på primerpumpen, indtil brændstoffet er synligt. Sæt kontakten på 'ON', træk i startsnoren flere gange, indtil motoren hoster, og træk derefter igen for at starte.

Hvad skal jeg gøre, hvis saven ikke starter?

Kontroller, at brændstoftanken er fuld, og at den korrekte blanding anvendes. Sørg også for, at luftfilteret ikke er tilstoppet, og at tændrøret er rent.

Hvordan sliber jeg savkæden?

Brug en kædefil eller en slibesten til at slibe kædens tænder. Sørg for at følge den anbefalede slibevinkel i brugermanualen og slib hver tand jævnt.

Hvad er brændstoftankens kapacitet?

HUSQVARNA 445 II saven har en brændstoftankkapacitet på 0,5 liter.

Hvordan kontrollerer jeg kædeolieniveauet?

Kontroller kædeolieniveauet ved hjælp af inspektionsvinduet på savens hus. Fyld på med passende olie, hvis niveauet er lavt.

Hvad skal jeg gøre, hvis motoren overopheder?

Stop saven straks og lad den køle af. Kontroller, at luftfilteret er rent, og at ventilationsåbningerne ikke er blokerede.

Hvordan rengør jeg luftfilteret?

Fjern dækslet til luftfilteret og tag filteret ud. Rengør det i sæbevand, skyl det og lad det tørre helt, før det sættes på plads igen.

Hvilken olie skal jeg bruge til kæden?

Brug en høj kvalitets kædeolie, specielt designet til motorsave, for at sikre korrekt smøring.

Hvordan opbevarer jeg saven korrekt?

Tøm brændstoftanken og rengør saven. Opbevar den et tørt og køligt sted, beskyttet mod fugt og ekstreme temperaturer.

BRUGSANVISNING 445 II HUSQVARNA

Denna produit overensstämmer med gallande EG-direktiv.

Kassera sagkedjan om den uppvisar nçon eller nágra av ovanstænde punkter.

Symboler på maskinen:

ADVARSEL! Motorsave kan vare farlige! Skodesløs eller forkert brug kan resultere i alvorlige skader aller medfore ddoen for brugeren aller andre.

Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Brug altid:

Godkendt beskyttelseshjelm
Godkendt horevaern
- Beskyttelsesbriller aller ansigtsværn

Dette produit er i overensstemmelse med gaelende CE-direktiv.

Stojemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Tænding; choker: Saet chokeren i chokerstilling. Stopkontakten indstilles herefter automatisk til startup.

Braendstofpumper

Indstilling af oliepumpe.

Pafyldning af brændstof.

Kaedebremse, aktiveret (hjre)
Kaedebremse, ikke aktiveret (venstre)

Andre symboler/etiketter pa maskinen gelder specifikke krav for certificering pa visse markered.

Symboler i brugsanvisningen:

Kontrol og/eller vedligeholdelse skal udfores med slukket motor. BEM/ERK! Start/Stop-kontakten gär automatisk tilbage til koreposition. For at undgä utilsigtet start skal taendhaeten altid fjernes fra tændroret ved montering, kontrol og/eller vedligeholdelse.

Brug altid godkendte beskyttelseshandsker.

Regelmaaessig rengoring kraves.

Visuel kontrl.

Beskyttelsesbriller erler ansigtsvarn skal bruges.

Pafyldning af brændstof.

Oliepafyldning og justering af olietilforsel.

Kaedebremsen skal vare aktiveret, narmotorsaven startes.

ADVARSEL! Der kan opsta kast, hvis sværdspidsenkommen i kontakt med genstande og forrsager en reaktion, ssværdet kastes opad og tilbage mod brugeren. Dette kan medføre alvorlig persorskade.

Indhold

SYMBOLFORKLARING

Symboler pa maskinen: 57

Symboler i brugsanvisingen: 57

INDHOLD

Indhold 58

INDLEDNING

Tilvorekunder! 59

HVAD ER HVAD?

Hvad er hvad pa motorsaven? 59

GENERELLE SIKKERHEDSINSTRUKTIONER

Forberedelser, inden en ny motorsav tages i brug 60

Vigtigt 60

Brug altid din sunde fornuft 61

Personlgt beskyttelseesudstyr 61

Maskinens sikkerhedsudstyr 61

Skareudstyr 63

MONTERING

Montering af svær od kæde 67

BRÄNDSTOFHÄNDTERING

Drivmadel 68

Tankning 69

Brændstofsikkerhed 69

START OG STOP

Start og stop 70

ARBEJDSTEKNIK

Fortheveranvendelse: 71

Generelle arbejdsinstruktioner 71

Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr 75

Lyddaemper 76

Startaggregat 76

Lufffilter 77

Taendr. 77

Smoring af nalelejer 77

Kolesystem 78

Centrifugalrensning "Air Injection" 78

Vinterbrug 78

Vedligeholdessesskema 79

TEKNISKE DATA

Tekniske data 80

Svær- og kædekombinationer 81

Slibeskalaer og silbing af savkade 81

EF-overensstemmelseserklaering 81

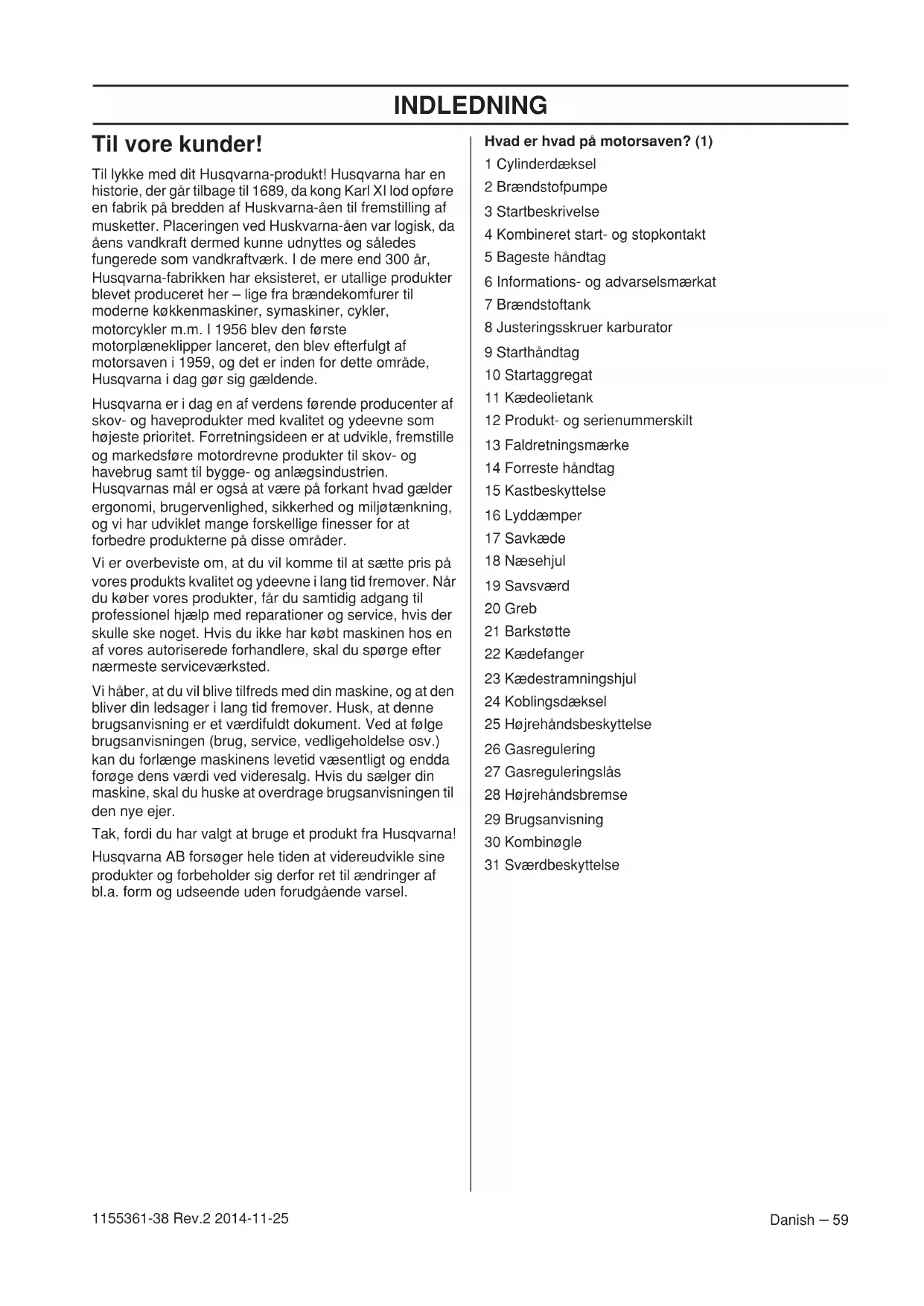

Til vore kunder!

Til lykke med dit Husqvarna-product! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-æn til fremstilling af musketter. Placeringen ved Huskvarna-æn var logisk, da æns vandkraft dermed kinne udnyttes og säledes fungerede som vandkraftværk. I de mere end 300 År, Husqvarna-fabrikken har eksisteret, er utalligeprodukter blevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 brev den første motorplæneklipper lanceret, den brev afterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens forende producenter af skov- og haveprodukter med kvalitet og ydeevne som hjoeste prioritet. Forretningsideen er at udvikle, fremstille og markedsfere motordrevneprodukter til skov- og havebrug samt til bygge- og anlaegsinductrien. Husqvarnas mal er ogsa at vare pa forkant hvad gelder ergonomi, brugervinlighed, sikkerhed og miljotaenkning, og vi har udviklet mange forskellige finesser for at forbidreprodukterne pa disse omrader.

Vi er overbeviste om, at du vilkommen til at sætte pris på vores produits kvalitet og ydeevne i lang tid fremover. Nár du køber voresprodukter, fár du samtidig adgang til professionnel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spurgefter nærmestre serviceværksted.

Vi haber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, atijke brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænde maskinens levetid væsentligt og endda foroge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordu har valgt at bruge et produit fra Husqvarna! Husqvarna AB forsogher hele tiden at videreudvikle sine produiter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende eden forudgående varsel.

Hvad er hvad pa motorsaven? (1)

1 Cylinderdaksel
2 Brændstofpumper
3 Startbeskrivelse
4 Kombineret start- og stopkontakt
5 Bageste handtag
6 Informations- og advanselsmaerkat
7 Brændstoftank
8 Justeringsskruer karburator
9 Starthandtag
10 Startaggregat
11 Kaedeolietank
12 Produkt- og serienummerskilt
13 Faldretningsmaerke
14 Forrestehandtag
15 Kastbeskyttelse
16 Lyddaemper
17 Savkaede
18 Naesehjul
19 Savsvaerd
20 Greb
21 Barkstotte
22 Kaedefanger
23 Kaedestramningshjul
24Koblingsdaeksel
25 Hojrehandsbeskyttelse
26 Gasregulating
27 Gasreguleringslas
28 Hojrehandsbremse
29 Brugsanvisning
30 Kombingle
31 Svaerdbeskyttelse

Forberedelser, inden en ny motorsav tages i brug

• Laes brugsanvisingen omhyggeligt igennem.
  (1) - (118) henviser til illustrationer pá side 2-6.
• Kontroller skareudstyrets montering og justering. Se instruktionerne i afsnittet Montering.
  Tank motorsaven op, og begynd. Se anvisningerne i afsnittene Brændstofhandtering og Start og stop.
• Brug ikke motorsaven, for en tilstrækkelig maengde kædesmørolie har næt savkæden. Se instruktionerne i afsnittet Skæreudstyr.
• Langvarig ekspondering for stoj kan medfrole permanente horeskader. Brug derfor altid godkendt horeværn.

ADVARSEL! Maskinens oprindelige udformning ma under ingen omstændigheder ændres.uden producentens samtykke. Brug altid originaltilbehør. Ikke-auriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren erler andre.

ADVARSEL! En motorsav kan vare et farligt redskab, som kan forarsage alvorlige, ja endog livsfarlige skader, hvis den bruges forkert erler ufsigtigt. Det er meget vigtigt, at du laeser og forstar indholdet i donne brugsanvising.

ADVARSEL! Lyddæmperen indeholder kemikalier, som kan vare kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL! Langvarig indanding af motorens udstodningsgas, kadeolietage og stov fra savspaner kan vare sundhedsskadelig.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Tillad aldrig bo: n at anvende ellere i nahrheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft pa starthandtaget, kan selv sma born under visse omstendigheder tilfore den kraft, der er ndvendig for at starte maskinen. Dette kan indebare risiko for alvorlige personskader. Tag derfor tendhaeten af, nar maskinen icke er under opsyn.

Vigtigt

VIGTIGT!

Denne motorsav til skovbrug er beregnet til skovarbejde som f.eks. faeldning, afgrening og savning.

National lovgivning kan lægge begraensninger pa brugen af maskinen.

Brug kun det sværd/den savkaedekombination, der er anbefalet i afsnittet Tekniske data.

Brug aldrig maskinen, hvis du er traet, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pavirke dit syn, dit overblick aller din kropskontrol.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Foretag aldrig ændringer på maskinen, sö den ikke Laengere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at ∀re blevet æendret af andre.

Brug aldrig en maskine, som er behaftet med fejl. Følg sikkerhedskontrol-, vedligeholdses- og serviceinstruktionere i/DDne brugsanvisning. Visse vedligeholdses- og serviceforanstaltninger ma kun udfores af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

Brug aldrig andet tilbehør end det, som er anbefalet i dette brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data.

BEM/ERK! Anvend altid sikkerhedsbriller og ansigtsværn for at reducere risikoen for skader fra genstande, der slynges ud. En motorsav kan slynge genstande sasom savspaner, sma trastykker etc. ud med stor kraft. Dette kan medfore alvorlig skade, især pa ojnene.

ADVARSEL! At kore en motor i et lukket eller dareligt udluftet rum kan medfore doden som folge af kvaelning eller kulilteforgiftning.

ADVARSEL! Forkert skareudstyr erler et forkert svard/en forkert kadekombination oger risikoen for kast! Brug kun det svard/den savkaedekombination, der er anbefalet, og falg filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

Brug altid din sunde fornuft (2)

Det er seks muligt at tage højde for alle de situationer, du kan tænkes atkommen ud for, nár du bruger en motorsav. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig foler dig usikker med hensyn til fremgangsmåden, after at du har læstppe anvisninger, skal du kontakte en ekspert, før du fortssætter. Du er velkommen til at kontakte din forhandler ellr os, hvis du har sporgsmål til brugen af motorsaven. Vi star altid til disposition og giverGPCe råd, som kan hjælpè dig med at anvende motorsaven pa en bedre og mere sikker mäde. Du kan ogsa tage et kursus i brug af motorsav. Din forhandler, skovbrugsskolenEller det lokale bibliotek kan give dig yderligere oplysninger om tilgaengelige kurser og kursusmaterialer. Der udfores læbende arbejde med henblick pa at forbredre design og teknik - forbedringer, som øger sikkerheden og effektiviteten. Besog din forhandler jævnligt for at se de nyheder, som du kan få glæde af.

Personligt beskyttelsesudstyr

ADVARSEL! De fleste ulykker med motorsave sker, nár savkæden rammer brugeren. Ved enchver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Godkendt beskytteseshjelm
Horevaern
- Beskyttelsesbriller aller ansigtsværn
- Handsker med gennemsavningsbeskyttelse
- Bukser med gennemsavningsbeskyttelse
- Støvler med gennemsavningsbeskyttelse, stalæser og skridsikre saler
- Forbindingskasse skal alto findes i naerheden.
- Brandslukker og spade

VIGTIGT! Der kankommengnister ud af lyddaemperen, sværdet, kæden og andre kilder. Hav altid værktj til brandslukning inden for rækkevidde, nár du bruger savern. Pá den mäde er du med til at forebygge skovbrand.

Maskinens sikkerhedsudstyr

I dette afsnit kan du lase om maskinens sikkerhedsdele og deres Funktion. Du kan finde oplysninger om kontrl og vedligeholdelse i afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr. Se anvisningerne i afsnittet Hvad er hvad? for at se, hvor disse dele sidder pa din maskine.

Maskinens levetid kan forkortes, og risikoen for ulykker kan oges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr.
Sikkerhedsudstyret skal kontrolleres og vedligeholds. Se anvisningerne i afsnittet Kontrol, vedligeholdse og service af motorsavens
sikkerhedsudstyr. Hvis maskinen ikke klarer alle kontroller, skal du kontakte serviceværkstedet for at få den repareret.

Kædebremse med kastbeskyttelse

Motorsaven er forsynet med en kædebremse, der er konstrueret til at standse savkæden i tilfælde af kast. En kædebremse reducerer risikoen for ulykker, men det er kun dig som bruger, der kan forbhindre dem. (3)

Vær forsigtig ved anvendelse, og sorg for, at sværdets kastrisikoomrade aldrigkommen i kontakt med et objekt. (4)

• Kædebremsen (A) aktiveres enten manuelt (med venstre hand) eller ved hjælp af træghedsfunktionen. (39)
• Aktivering sker när kastebeskyttelsen (B) fores fremad eller højrehändsbremsen (E) fores fremad/opad. (5)
  Denne bevagelse aktiverer en fjederspændt mekanisme, som spender bredsebandet (C) rundt om motorens kædedrivsystem (D) (koblingsstromlen). (6)
  Kastbeskyttelsen er/DDke kun konstrueret med henblick pa en aktivering af kaedebremsen. En,anden meget vigtig Funktion er, at den reducerer risikoen for, at venstre hand skal ramme savkaden,hvis man mister grebet om det forreste handtag.
• Kædebremsen skal vare aktiveret, narr motorsaven startes, sä kæden ikke roterer. (45)
• Brug kædebremsen som 'parkeringsbremse',NDAR du starter saven ellr flytter den over kortere afstand, sa der ikke opstár ulykker, hvor brugeren og omgivelsene kan komme i kontakt med savkæden, mens den kører. Efterlad ikke motorsaven i taend tilstand med kædebremsen aktiveret i længere tid. Motorsaven kan blive meget verm.
• Kædebremsen frikobles ved, at kastbeskyttelsen mærket "PULL BACK TO RESET" fores bagud mod det forrente handtag.
  Kast kan vare lnhurtige og meget voldsomme. De fleste kast er sma og resulterer icke altid i, at kaedebremsen aktiveres. Ved sadanne kast gelder det om at holde motorsaven i et fast greb og icke slippe det. (62)
• Om kaedebremsen aktiveres manuelt aller via traeghedsfunktionen, bestemmes af, hvor voldsomt

kastet er, samt hvor motorsaven befinder sig i forhold til det objekt, sværdets kastrisikoomrade er kommet i kontakt med.

Ved voldsomme kast og i tilfælde, hvor svædet kasterisikoområde befinder sig sä langt vaek fra brugeren som muligt, aktiveres kædebremsen af via kædebremsens modvægt (traeghed) i kastretningen. (7)

Ved mindre voldsomme kast ell er i arbejdssituationer, hvor kastrisikoomradet befinder sig naermere brugeren, aktiveres kaedebremsen manuelt via venstre hand.

• När motorsaven er i fældestilling, er venstre hand anbragt, sö du ikke kan aktivere kædebremsen manuelt. När du bruger dette greb, dvs. när venstre hand er placeret, sö den ikke kan pāvirke kastebeskyttelsens bevægelse, kan kædebremsen kun aktiveres via træghedsfunktionen. (8)

Vil min hand alto aktivere kædebremsen i tilfæle de af kast?

Nej. Der kræves en vis kraft for at fère kastbeskyttelsen fremad. Hvis din hand kun lige rorer ved kastbeskyttelsen erler glider hen over den, er det muligvis ikke tilstrækkeligt til at udlose kædebremsen. Du skal altid holde godt fast om motorsavens handtag, nar du arbejder. Hvis du gør det og oplever et kast, slipper du muligvis aldrig harenden om det forreste handtag og aktiverer dermed ikke kædebremsen, eller øssa aktiveres kædebremsen først, nar saven har kørr rundt et stykke tid. I en sadan situation kan det forekommen, at kædebremsen ikke kan stoppe kæden, før den rammer dig.

Der forekommer ogsa visse arbejdstillinger, som gør, at din hand ikke kan nå kastbeskyttelsen og dermed aktivere kædebremsen, for eksempel nar saven holdes i fældestilling.

Vil traeghedsaktiveringen af kædebremsen altid forekomme, hvis der indtræder et kast?

Nej. For det feste skal bremsen fungere. Det er let at teste bremsen; se anvisningerne under afsnittet Kontrol, vedligeholdelse og service af motorsavens sikkerhedsdudstyr. Vi anbefaler, at du gør dette, for du begynder haver arbejdssopgave. For det andet skal kastet�� tilstrækkeligt kraftigt til aktivere kædebremsen. Hvis kædebremsen er for folsom, aktiveres den konstant, hvillet besværer arbejdet.

Beskytter kædebremsen mig konstant mod skader i tilfælde af kast?

Nej. For det feste skal bremsen fungere for at give den tilsigtebe beskyttelse. For det andet skal bremsen aktiveres som beskrevet ovenfor, sa savkaeden standses i tilfaelde af kast. For det tredje kan kaedebremsen aktiveres, men hvis svædet befinder sig for tæt pa dig, kan det forekomme, at bremsen ikke tager farten af kaeden og standser den, før motorsaven rammer dig.

Det er kun dig, der kan eliminere kast og tilsvarende risici ved at anvende en korrekt arbejdsteknik.

Gasreguleringslås

Gasreguleringslasen er beregnet til at forhindre ufrivillig aktivering af gasreguleringen. Nár du trykker lasen (A) ned i handtaget (= nár du holder om handtaget), frigres gasreguleringen (B). Nár du slipper grebet om handtaget, stilles bade gasreguleringen og gasreguleringslasen tilbage til deres udgangspositioner. I udgangspositionen lases gasreguleringen automatisk i tomgang. (9)

Kaedefanger

Kaedefangeren er konstrueret til at opfange en afhoppet aller knækket kæde. Disse hændelser undgas i de feste tilfaelde ved en korrekt kædespaending (se instruktionerne i afsnittet Montering) samt en korrekt vedligeholdelse og service af sværd og kæde (se instruktionerne i afsnittet Generelle arbejdsinstruktioner). (10)

Hojrehandsbeskyttelse

Hojrehandsbeskyttelsen skal ud over at beskytte handen ved et kædeafhop, eller när en kæde knækker, sorge for at grene eller kviste ikke pávirker grebet om det bageste handtag. (11)

Vibrationsdæmpningssystem

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblick på at give en sa vibrationsfri og behagelig brug som muligt.

Maskinens vibrationsdempningsystem reducerer overforslen af vibrationenermellem motorenheden/ skareudstyret og maskinens handtagsenhed.

Motorsavens krop, inklusive skareudstyr, hænger i handtagsenheden via de sakaldte vibrations-daempningselementer.

Savning i en hard traesort (de fleste Iovtraeer) giver flere vibrationer end savning i en blod traesort (de fleste naletraeer). Savning med slovt ellr forkert skareudstyr (forkert type ellr forkert filet) oger vibrationsniveauet.

ADVARSEL! Overekspondering af vibrationer kan medfrole kredslobsforstyrelser eller skader pa nervesystemet hos personer med kredslobsforstyrelser. Hvis du oplever fysiske symptomer, som kan relateres til overekspondering af vibrationer, skal du straks soge lage. Som eksempler pa sadanne symptomer kan naevnes folelselsloshed, mangel pa folesans, 'kildren', 'stikken', smerte, manglende erler reduceret styrke, forandringer i hudens farve uller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hender erler handled. Symptomerne kan forvarres i koldtvejr.

GENERELLE SIKKERHEDSINSTRUKTIONER

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren. (12)

Lyddaemper

Lyddæmperen er konstrueret med henblick på at give et sá lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

ADVARSEL! Motorens udstodningsgasser er varme og kan indeholde gnister, som kan forarsage brand. Start derfor aldrig maskinen indendors eller i nærheden af brandfarligt materiale!

I omrader med varmt og tort klima kan risikoen for antændelse af brandbart materiale vare overhængende. Disse omrader kan vare reguleret ved lov med krav om, at lyddæmperen skal vare forsynet med godkendt gnistfangernet. (13)

Ved montering af nettet skal du vare opmaerksom pa, at nettet er skudt ind i korrekt position. Anvend eventuelt kombinationsnoglen til at skyde nettet ind ell er Iosne det.

BEMERK! Lyddæmperen bliver meget varm bade under og after brug. Dette gælder øgså ved kørsel i tomgang. Vær opmaerk som på brandfaren, specielt ved handtering iærheden af brandfarlige emner og/eller gasser.

ADVARSEL! Brug aldrig en motorsav Eden lyddæmper eller med defekt lyddæmper. En defekt lyddæmper kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde. Brug aldrig en motorsav Eden gnistfangernet eller med defekt gnistfangernet, hvis gnistfangernet er pabudt i dit arbejdsområde.

Skareudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skareudstyr:

• Reducerer maskinens kasttilbogelighed.
• Reducerer forekomsten af savkaedeafhop samt savkaedebrud.
• Bevarer en optimal skarphed.
• Oger skareudstyrets levetid.
• Forebygger forgelsee af vibrationsniveauautet.

Grundregler

• Brug kun det skareudstyr vi anbefaler! Se anvisningerne i afsnittet Tekniske data.

• Hold savkædens skæretænder godt og korrekt filede! Følg vores instruktioner, og brug anbefalet fileholder. En forkert fillet eller beskadiget savkæde øger risikoen for ulykker.

• Hold korrekt rytterhjde! Følg vores instruktioner, og brug det anbefalede ryttermål. Hvis ryttermålet er for stort, øges risikoen for kast!

• Hold kæden stram! Enutilstrækeligt strammet kæde oger risikoen for kædeafhop og oger slitagen pa sveerd, savkæde og savkædedrivhjul.
• Hold skareudstyret velsmurt og korrekt vedligeholdt! En utilstrækkelig smoring af savkaeden oger risikoen for savkaedebrud og oger slitagen pa svard, savkaede og savkaedrivhjul.

Kastreducerende skareudstyr

ADVARSEL! Forkert skareudstyr erler et forkert svard/en forkert kadekombination oger risikoen for kast! Brug kun det svard/den savkedekombination, der er anbefalet, og flog filningsanvisningerne. Se anvisningerne i afsnittet Tekniske data.

Kast kan kun undgås ved, at du som bruger passer på, at sværdet kastrisikoområde aldrigkommen i kontakt med et objekt.

Ved at bruge skareudstyr med en "indbygget" kastreduction og ved at file og vedligeholde savkaeden korrekt, kan effekten af et kast reduceres.

Sværd

Jo mindre naeseradius, desto minre kastrisiko.

Savkaede

En savkæde er opbygget af et antal forskellige led, som fas bade i standard og i kastreduceret udførelse.

VIGTIG! Ingen savkaeder eliminerer risikoen for kast.

ADVARSEL! Enhver beroring af en roterende savkade kan forarsage meget alvorlige skader.

Nogle udtryk, som specificerer svard og savkaede

For at bevare alle sikkerhedsdele pa skareudstyret bcr du udskifte slidte og defekte svard- og kadekombinationer med et svard og en kede, som Husqvarna anbefaler. Se anvisningerne under afsnittet Tekniske data for at f yderligere oplysninger om de svard- og kadekombinationer, vi anbefaler.

Sværd

Laengde (tommer/cm)
- Antal taender i naesehjulet (T).
- Savkaededeling (=pitch) (tommer). Sværdets og motorsavens kædedrivhjul skal vare tilpasset afstanden mellem drivleddene. (14)
- Antal drivled (stk.). Hver sværdlaengde giver i combination med savkædedelingen og antallet af taender i næsehjulet et bestemt antal drivled.

• Sværdsponsbredde (tommer/mm). Sværdsporets bredde skal vare tilpasset savkaedens drivledsbredde.
• Savkaedeoliehul og hul til kædestrammertap. Svaerdet skal��e tilpasset motorsavens konstruktion. (15)

Savkaede

• Savkaededeling (=pitch) (tommer) (14)
• Drivledsbredde (mm/tommer) (16)
• Antal drivled (stk.) (17)

Filning og justering af ryttermål pa savkæde

Generelt angäende filming af en skæretand

• Sav aldrig med en slov savkaede. Tegn pa en slov savkaede er, at du er ndt til at trykke skareudstyret ned gennem treaet, og at traespanerne er meget sma. En meget slov savkaede giver slet ingen traespaner. Det eneste resultat bliver savsmuld.
• En skarp savkæde æder sig selv gennem træet og giver træspaner, som er store og lange.
  Den savende del af en savkade kaldes et skareled og bestar af en skaretand (A) og en rytter (B). Hajdeafstanden mellem disse bestemmer skaredyben. (18)

Ved filming af en skæretand er der fire mal at taghensyn til

1 Filevinkel (19)
2 Stattevinkel (20)
3 Filestilling (21)
4 Rundfilsdiameter

Det er meget svært at file en savkæde korrekt.uden hjælpemidler. Derfor anbefaler vi, at du bruger vores fileholder. Den sikrer, at savkæden files, sa den giver optimal kastreduktion og skærekapacitet. (22)

Se anvisningerne i afsnittet Tekniske data for at fá oplysninger om, hvilke data der gælder ved filning af din motorsavs savkaede.

ADVARSEL! Folgende fejl ved filningen oger savkaedens kasttilbogelighed i betydelig grad.

Filning af skaretand

Til filning af skæretand kræves en rundfil og en fileholder. Se i aftnittet Tekniske data for at fä oplysninger om, hvilken rundfilsdiameter og hvilken fileholder der anbefales til din motorsavs savkæde.

• Kontrolier, at savkaeden er stram. Enutilstraekkelig stramning medforer, at savkaeden bliver ustabil i sideled, hvilket gør en korrekt filning svær.

• Fil altid fra skæretandens inderside og udad. Tryk ikke hardt på filen på returtrækket. Fil altid taenderne på den ene side først, og vend derefter motorsaven, og fil den,anden sides taender.

• Fil pa en sādan mäde, at alle tænder bliver lige lange. Nár der kun er 4 mm (5/32) tilbage af skæretandens længde, er savkaeden slidt ned og skal smides væk. (23)

Generelt angäende justering af ryttermä

• Ved filming af skæretanden mindskes rytterhøjden (=skæredybden). For at bevar en maksimal skærekapacitet skal ryttermålet sænkes til anbefaletiveau. Se anvisningerne i afsnittet Tekniske data for at fø pplysninger om, hvor stort ryttermålet skal vare på din motorsavs savkæde. (24)

ADVARSEL! Hvis ryttermalet er for stort, oges savkaedens kasttilbogelighed!

Justering af ryttermal

• När ryttermälet justeres, skal skæretænderne vare nyfilede. Vi anbefaler, at ryttermälet justeres after hver tredje savkaedefiling. BEMAERK! Denne anbefaling forudsætter, at skæretændernes laengde ikke er blevet filet unnormalt ned.
• Ved justering af rytterhøjden kræves en fladfil og et ryttermål. Vi anbefaler, at du anvender vores slibeskala, SSE du er sikker pa at fá de korrekte ryttermål od den rigtige vinkel pa rytteren.
• Læg slíbeskalaen over savkæden. Du kan finde yderligere oplysninger om brug af slíbeskalaen pa pakken. Læg fladfilen over den overskydende del af rytteren, og fil overskuddet væk. Rytterhøjden er korrekt, nar der ikke foles nogen modstand,ningar filen trækkes over slíbeskalaen. (25)

Stramning af savkaeden

ADVARSEL! Enutilstrækkeligt strammet savkæde kanresultere i savkædeafhop, hvilket kan forårsage alvorlige, ja endog livsfarlige persorskader.

Jo mere du bruger en savkæde, defaulted bliver den. Det er vigtigt, at man justerer skæredstyret i takt med++,

Savkaedestrammingen skal kontrolleres after hver tankning. BEM/ERK! En ny savkaede kraver en indkoringsperiode, hvor man skal kontrollere savkaedestrammingen oftere.

GENERELLE SIKKERHEDSINSTRUKTIONER

Generelt gælder det, at man skal stramme savkaeden sá meget som muligt, men/DDke mere end, at den let kan trækkes rundt med handen. (26)

• Udlos grebet ved at folde det ud. (30)
  Drej grebet mod uret for at Iosne afskaermningen over svardet. (31)
• Juster kædesspændingen ved at dreje hjulet ned (+) for strammere spænding og op (-) for løsere spænding. (32)
  Stram sværdkoblingen ved at dreje grebet med uret. (33)
• Fold grebet tilbage for at lase stramningen. (34)

Smoring af skareudstyr

ADVARSEL! Utilstrækkelig smoring af skareudstyret kan resultere i savkadebrud, hvilket kan medfrole alvorlige, ja endog livsfarlige persorskader.

Savkaedeolie

En savkaedeolie skal have en god vedhaeftning til savkaeden somt en god flydeevne, uanset om det er varm sommer eller kold vinter.

Som motorsavsproducent har vi udviklet en optimal savkædeolie, som i kraft af dens vegetabilske basis desuden er biologisk nedbrydelig. Vi anbefaler, at du bruger vores olie for at opnæ en maksimal levetid bade for savkæden og for miljøet. Hvis du ikke kan fæ fat i vores savkædeolie, anbefales almindelig savkædeolie.

Brug aldrig spildolie! Den er skadelig bade for dig, maskinen og miljøet.

VIGTIG! Hvis du anvender vegetabilsk savkædeolie, skal du afmontere og rengore sværdbeskyttelsen og savkæden inden langtidsopbevaring. I modsat fald er der risiko for, at savkædeolien oxiderer, SSE savkæden bliver slov, og sværdets naesehjul går trægt.

Pafyldning af savkadeolie

• Alle vores motorsavsmodeller har automatisk savkædesmøring. En del af modellerne kan och med justerbar olietilførsl.
• Savkaedeolietanken og brændstoftanken er dimensionerede, sä braendstoffe slipper op før savkaedeolien.

Denne sikkerhedsfunktion forudsætter dog, at man bruger korrekt savkædeolie (en for tynd og letflydende olie tommer savkædeolietanken, inden brændstoff slipper op), at man følger vores anbefalede karburatorindstilling (en for 'sparsom' indstilling bevirker, at brændstoff varer længere end savkædeolien), samt at man følger vores anbefalinge vedrørende skæreudstyr (et for langt sværd kræver mere kædeolie).

Kontrol af savkædesmøring

• Kontroller savkædesmøringen ved hver tankning. Ret sværdspidsen mod et fast, lyst objekt i en afstand af ca. 20 cm (8 tommer). After 1 minuts kørsel på 3/4 gas skal man kunne se et tydeligt oliespor på det lyse objekt.
  Hvis savkaedesmorgen畸形erer:
• Kontroller, at sværdets savkædeoliekanal er aben. Rens den om质地ventigt. (35)
• Kontroller, at sværdsporet er rent. Rens det om nødvendigt. (36)
• Kontroller, at sværdets naesehjul gár let, og at naesehjulets smørehul er abent. Rens og smør om nødvdigt. (37)

Hvis savkædesmøringen ikke fungerer, after at ovennævnte kontROLLER og tilhorende foranstaltninger er gennemførst, skal du kontakte dit serviceværksted.

Kaedadrivhjul

Koblingstrom er forsynet med et af fologende kaedrivhjul:

A Spur-drivhjul (kaedrivhjulet er fastloddet pa tromlen)
B Rim-drivhjul (udskifeltigt) (38)

Kontroller regelmæssigt slitageniveauet for kædedrivhjulet. Udskift det, hvis det er unormalt slidt. Kædedrivhjulet skal udskiftes ved hver savkædeudskiftning.

Smoring af nalelejer

Begge typ er kae dedrivhjul er forsynet med et naleleje ved den udgaende aktel, som skal smores regelmessigt (1 gang pr. uge). BEMERK! Brug lejefedt af god kvalitet ell motorolie.

Se instruktionerne i afsnittet "Vedligeholdelse, Smaring af nalelejer".

Slitagekontrol af skareudstyr

Kassér savkaeden, hvis den viser et aller flere af ovenstaende tegn.

Vi anbefaler, at du bruger en ny savkaede til at male, hvor slidt din savkaede er.

När der kun er 4 mm tilbage af skæretandens højde, er savkæden slidt og skal kasseres.

Sværd

Kontroller regelmaaessigt:

Hvis der dannes ujaevnheder pa svardbommenes ydre sider. File væk om nadvendigt.
Hvis sværdsporeter unormalt slidt. Sværdet udskiftes om nødvendigt.
Hvis sværdnaesen er unormalt eller ujævnt slidt. Hvis der er dannahen en "fordybning", hvor sværdnaesens radius slutter på sværdets underside, har du kør med utilstrækeligt opstrammet savkæde.
For at opn en maksimal levetid b or svardet vendes regelmaessigt.

ADVARSE! De feste ulykker med motorsave sker, nar savkæden rammer brugeren.

Drug personligt beskyttesesudstyr. Se instruktionerne i afsnittet "Personligt beskyttesesudstyr".

Undga at udfrole opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til. Se instruktionerne i afsnittene Personligt beskyttdsesudstyr, Kastforebyggende foranstaltninger, Skareudstyr og Generelle arbejdsinstruktioner.

Undgå situationer, hvor der foreligger kastrisiko. Se instruktionerne i afsnittet Maskinens sikkerhedsudstyr.

Brug anbefalet skareudstyr, og kontrotter dets tilstand. Se instruktionerne i afsnittet Generelle arbejdsinstruktioner.

Kontrolier fonctionen af motorsavens sikkerhedsdetaljer. Se instruktionerne i afsnittet Generelle arbejdsinstruktioner og Generelle sikkerhedsinstruktioner.

Montering af svær od kæde

ADVARSEL! Ved al handtering af kaden skal der bruges handsker.

• Kontroller, at kædebremsen ikke er i udlost stilling ved atøre kædebremsens kastbeskyttelse mod den forreste handtagsbojle. (40)
  Løsn kædespaenderhjulet, og fjern koblingsdaekslet (kædebremsen). Fjern transportbeskytteren. (41)
• Montér sværdet over sværd boltene. Placér sværdet i dets bagerste stilling. Placér kæden over kædedrivhjulet og i sværdsporet. Begynd pa sværdets overside. (42)
• Kontroller, at æggen pa skæreleddene er peger fremad pa sværdets overside.
• Montér koblingsdækslet, og lokalisér kædestrammertappen i sværdets udtag. Kontroller, at kædens drivled passer til kædedrivhjulet, og at kæden ligger lige i sværdsporet.
• Stram kæden ved at dreje hjulet ned (+). Kæden skal strammes, indtil den ikke svinger ud fra undersiden afsværdet. (32)
• Kæden er korrekt strammet, Near den ikke svinger ud fra undersiden af sværdet, men stadig kan drejes frit manuelt. Hold sværdspidsen opad, og stram sværdkoblingen ved at dreje grebet med uret. (33)
• Pä en ny kæde skal kædestramningen kontrolleres oftte, indtil kæden er kort til. Kontroler kædestramningen regelmaessigt. Korrekt kæde betyder god skarekapacitet og lang levetid. (43)

Montering af barkstotte

Bemærk! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. Det er vigtigt, at du naje aflmaler den oliemengde, der skal blandes, for at sikre et korrekt blandingsforhold. Ved blanding af sma brændstofmengder pavirker selv sma unogagtigheder i oliemengden blandingsforholdet kraftigt.

ADVARSEL! Sorg for god luftventilation ved al brandstofhandering.

Benzin

• Brug blyfri ellber blyholdig kvalitetsbenzin.
• Det lavest anbefalede oktal er oktan 90 (RON). Hvis motoren kores på benzin med et lavere oktal end oktan 90, kan der forekomme banking. Dette medforer en højere motortemperatur og en oget lejebelastning, som kan forårsage alvorlige motorhaverier.
• Ved arbejde med kontinuerligt hje omdrejningstal (f.eks. ved kvistning) anbefales højere oktantal.

Miljobrændstof

HUSQVARNA anbefaler drug af miljotilpasset benzin (sakaldt alkyleret brændstof), enten Aspen forblandet totaksbenzin erer miljobenzin til fireaktsmotorer blandet med totaksolie i henhold til nedenstaende. Bemærk, at du kan anvende karburatorindstellingen i forbindelse med udskiftning af brændstof (se anvisningerne i afsnittet Karburator).

Ethanolbrændstof

HUSQVARNA anbefaler commerciert tilgaengeligt brandstof med et ethanolindhold pa maks. 10%

Indkoring

Korsel ved alt for hoj hastighed i laengere perioder ad gangen skal undgas i lobet af de feste 10 driftstimer.

Totaktsolie

• For at opnà det bedste resultat og en optimal Funktion skal HUSQVARNAS totaktsolie, som er specielt udviklet til vores luftafkølede totaksmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkolede udenbordsmotorer, sakaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet aller en for fed olie/ brandstofblanding kan forværre katalysatorens Funktion og reducere dens levetid.

Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolie.

1:33 (3 %) med andre olier, der er beregnet til luftafkoledetotakstsmotorer i klasserne JASO FB/ISO EGB.

Benzin, liter Totaktsolie, liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

• Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.
• Begynd altid med at hælde halvdelen af benzinen i.
  Hæld derefter al olien i. Bland (ryst)
  brændstofblandingen. Hæld den resterende maengde benzin i.
  Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.
• Bland ikke brændstof til mere end maks. 1 maneds behov.
• Hvis maskinen ikke bruges iLAGERE tid, skal brandstoftanken tommas og rengøres.

Kaedeolie

• Til smoring anbefales en speciel olie (kaedesmorelie) med god vedhaeftningsvene. (48)
• Brug aldrig spildolie. Dette medfroer skader pa oliepumpen, sværdet og kaeden.
• Det er vigtigt at bruge korrekt olietype i forhold til lufttemperaturen (passende viskositet).
• Lufttemperaturer under 0^ C gør en del olier trægt flydende. Dette kan give overbelastning af oliepumpen med skader på Pumpedele til følge.
• Kontakt dit serviceværksted ved valg af kædesmøreolie.

BRÄENDSTOFHÄNDTERING

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg畸形, og anbring aldrig varme genstande i nærheden af brandstoffet.

Stands motoren, og lad den afkole nogle minutter for tankning.

Abn tankdakslet langsomt ved brandstofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spand tankdakslet omhyggeligt after tankning.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

Tør rent rundt om tankdækslet. Rens brændstof- og kædeolietanken regelmæssigt. Brændstofffilteret skal udskiftes mindst en gang árligt. Forureninger i tankene forarsager driftsforstyrelser. Sørg for, at brændstoffet er godt blandet ved at ryste beholderen, inden tanken fyldes. Kædeolie- og benzintankens volumen er tilpasset after hinanden. Fyd derfor altid kædeolie- og brændstoffanken op samtidigt. (48)

ADVARSEL! Brændstof og<brbrændstofdampe er meget brandfarlige.
Vær forsigtig ved handtering af<brbrændstof og kædeolie. Tænk på brand-, eksplosions- og indändningsrisici.

Afmontering af tankdæksel og kædeoliedæksel

Tryk ned på det riflede område af vippehandtaget, og loft det til lodret position. (49)
Losn daekslet ved at dreje det mod uret. (50)
Fjern daekslet. (51)

Påsætning af tankdæksel og kædeoliedæksel

Isaat daekslet med vippehandtaget i lodret position. (52)
- Spænd daekslet forsvarligt ved at dreje det med uret. (53)
Klapvippehandtagetned.54

VIGTIGT! Udskift altid daeksler, der er beskadigede.

Brændstofsikkerhed

• Fydld aldrig brændstof pa maskinen, när motoren kører.
• Sarg for god ventilation ved tankning og blanding af brændstof (benzin og totaktsolie).
• Flyt maskinen mindst 3m væk fra tankningsstedet, inden du starter.
• Start aldrig maskinen:

1 Hvis du har spildt brændstof eller kædeolie pa maskinen. After alt det spildte brændstof, og lad benzinresterne fordampe.
2 Hvis du har spildt brændstof pa dig selv eller dit toj, skift toj. Vask de legemsdele, som har vær et i kontakt med brændstoffet. Brug vand og sæbe.
3 Hvis maskinen lækker brændstof. Kontrollere regelmaessigt for lækage fra tankdæksel og brændstofslanger.

ADVARSEL! Anvend aldrig en maskine med synlige skader pa tendrorshaeten og tendkablet. Der er risiko for gnistdannelse, der kan forarsage brand.

Opbevar motorsaven og brændstoffet, sa en eventuel lækage og eventuelle dampe ikke risikerer atkommen iærheden af gnister og aben ild. F.eks. elmaskiner,elmotorer, elkontakter/afbrydere, varmeapparater eller lignende.
- Ved opbevaring af brændstof skal saerligt egnede og godkendte beholdere bruges.
- Ved længere tids opbevaring og transport af motorsaven skal brændstof- og savkædeolietankene tommas. Sporg pa den nærmeste benzinstation, hvad du skal gore med overskydende brændstof og savkædeolie.
- Skäreudstyrets transportbeskyttelse skal altid vare monteret under transport og opbevaring af maskinen, sä du ikkekommen til at rere ved den skarpe kæde ved et uheld. Ogsa en kæde, der ikke er i bevægelse, kan forårsage alvorlige skader på brugeren aller andre personer, somkommen i kontakt med den.
- Tag taendhaeten at taendroret. Aktiver kaedebremsen.
- Fastgør maskinen under transport.

Langtidsopbevaring

Tøm brændstof- og olietankene på et sted med god udluftning. Opbevar brændstoffet i godkendte dunke på en sikker måde. Monter sværdbeskyttelsen. Rengør maskinen. Se anvisingerne i afsnittet Vedligeholdelsesskema.

Sorg for, at maskinen er ordentligt rengjort, og at der er udfort fuldstændig service, inden langtidsopbevaring.

Start og stop

ADVARSEL! Inden start skal du vare opmærksom pa folgende:

Kædebremsen skal vare aktiveret, narr motorsaven startes, sa kæden ikke roterer og forårsager skade.

Start ikke motorsaven,.uden atsværd, kæde og alle dæksler er monteret korrekt. Koblingen kan i modsat fald løsne sig og forårsage personskader.

Placér maskinen pa et stabilt underlag.
Sorg for, at du star stabilt, og at kaeden\ ikke kan gribe fat i noget.

Sorg for, at ingen uvedkommende opholder sig inden for arbejdso MRdet.

Vikl aldrig startsnoren rundt om handen.

Start

Kaedebremsen skal vare aktiveret, nar motorsaven startes. Aktiver bremsen ved at fore kastbeskyttelsen fremad. (55)

Kold motor

Startposition, 1: Sæt start/stop-kontakten i choke-position ved at trække den rɒde regulator ud og op. (56)

Brændstofpumpe (2): Tryk flere gange pa brændstofpumpens gummiblaere, indtil blaeren fyldes med brændstof (mindst 6 gange). Det er/DDvendigt at fylde blaeren helt. (56)

Grib om det forreste handtag med venstre hand. Saet hore fod pa underdelen af de bageste handtag og pres motorsaven ned mod jorden. (57)

Trak i starthandtaget, 3:Trak i starthandtaget med hojre hand, og trak startsnoren langsomt ud, indtil der mærkes en modstand (starthagerne griber fat), og foretag derefter nogle hurtige og kraftige ryk, indtil motoren starter.

Tryk chokerregulatoren, 4: Så snart motoren starter, hvilket kan hores ved en "puff"-lyd, skal det rode chokerhandtag trykkkes ned.

Trak i starthandtaget (5): Bliv ved med at trække kraftigt i startsnoren, indtil motoren starter.

Varmotor

Startposition, 1: Korrekt choker/startgasindstilling ved varmstart opnas ved indledningsvist at flytte chokerhandtaget ved at trække det rode handtag udad - opad. (56)

Brændstofpumpe (2): Tryk flere gange pa brændstofpumpens gummiblaere, indtil blaeren fyldes med brandstof (mindst 6 gange). Det er/DDvendigt at fylde blaeren helt. (56)

Tryk chokerregulatoren, 3: Herved deaktiveres chokeren, der/DDe er ncvdendig ved start af en varm motorsav. Bevegelsen af start/stop-kontakten vil imidertid have aktiveret hj tomgang, hvorved varmstart bliver lettere.

Træk i starthandtaget, 4: Grib om det forreste handtag med venstre hand. Sæt højre fod pa underdelen af de bageste handtag og pres motorsaven ned mod jorden. (57)

Træk i starthandtaget med højre.Hand, og træk startsnoren langsomt ud, indtil der mærkes en modstand (starthagerne griber fat), og foretag derefter nogle hurtige og kraftige ryk, indtil motoren starter.

Da kædebremsen stadig er slæt til, skal motorens omdrejningstal hurtigst muligt brings ned på tomgang, hvilket opnås ved at koble gasspærren ud. Udkobling sker ved at give lidt gas på gastriggeren. Derved undgår du unødig slitage på kobling, koblingstromle og fremseband. Lad maskinen køre i tomgang nogle sekunder, før du giver fuld gas.

På savens bagkant (A) vindes en forenklet startbeskrivelse med billeder, som beskriver de forskellige trin. (57)

BEMAERK! Træk ikke startsnoren welt ud, og slip heller ikke starthändtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Bemær! Sæt kædebremsen tilbage ved at fore kastbeskyttelsen mod handtagsbojlen. Motorsaven er dermed klar til drug.

ADVARSEL! Langvarig indanding af motorens udstødningsgas, kædeolietage og støv fra savspaner kan vare sundhedsskadelig.

• Start aldrig motorsaven,.uden at sværd, savkaede og alle daeksler er monteret korrekt. Se instruktionerne i afsnittet Montering. Hvis sværd og kæde ikke er monteret på motorsaven, kan koblingen løns og forårsage alvorlige skader.
  Kaedebremsen skal vare aktiveret, nar motorsaven startes. Se anvisningerne i afsnittet Start og stop. Dropstart aldrig motorsaven. Denne metode er meget farlig, fordit det er let at miste kontrollen over motorsaven. (55)
• Start aldrig maskinen indendors. Vær bevidst om faren ved indanding af motorens udstødningsgasser.
• Hold øje med omgivelsene, og kontroller, at der ikke er nogen risiko for, at mennesker eller dyr kankommen ikontakt med skæreudstyret.
• Hold altid fast om motorsaven med begge hænder. Hold højreændpá det bagestehandtag og venstre handpá det forrestehandtag. Alle brugere,ba de højre- og venstrehändede,skal bruge dette handgreb.Hold godt fast om motorsaven,sa tommelfingrene og de Øvige fingre griber om handtaget pa motorsaven.

Stop

BEMÆRK! Start/Stop-kontakten gár automatisk tilbage til koreposition. For at undgá utilsigtet start skal tændhaeten altid fjernes fra tændrøret, narr maskinen ikke er under opsyn. (60)

1 Kontroller, at kaedebremsen fungerer ordentlich og er intakt.
2 Kontroller, at bageste hajrehandsbeskyttelse ikke er beskadiget.
3 Kontroller, at gasreguleringslåsen fungerer ordentlich og er intakt.
4 Kontroller, at stopknappen fungerer korrekt og er intakt.
5 Kontroller, at alle handtag er fri for olie.
6 Kontroller, at vibrationsdæmpningsssystemet fungerer og er intakt.
7 Kontroller, at lyddaemperen sidder godt fast og er intakt.
8 Kontroller, at alle motorsavens detaljer er fastspændte, og at de ikke er beskadigede eller mangler.
9 Kontroller, at kædefangeren er på plads og er intakt.

10 Kontroller kædespaendingen.

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler grundlaeggende sikkerhedsregler for arbejde med motorsave. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og practisk erfaring. Nár du kommt ud for en situation, som du er usikker på, skal du sporge en ekspert til rads. Henvend dig i din motorsavsforretning, på dit serviceværksted eller til en erfaren motorsavsbruger. Undgå at udføre opgaver, som du ikke føler dig tilstrækeligt kvalificerer til!

Inden motorsaven tages i brug, skal du forsta, hvad et kast er for noget, og hvordan det kan undgas. Se instruktionerne i afsnittet Kastforebyggende foranstaltninger.

Inden motorsaven tages i brug, skal du forsta forskenlen mellem at save med sværdets underside og dets overside. Se anvisningerne i afsnittene Kastforebyggende foranstaltninger og Maskinens sikkerhedsudstyr.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Grundlaeggende sikkerhedsregler

1 Hold oje med omgivelsene:
- For at du kan vare sikker pa, at hverken mennesker, dyr ell er andet kan pavirke din kontrol over maskinen.
- For at forbindre, at farnvnte icke risikerer at komme i kontakt med savkaeden ell er blive ramt af et faldende tra og derved komme til skade.

BEMAERK! Følg ovennævnte punkter, men brug aldrig en motorsav, hvis det ikke er muligt at tilkalde hjælp i tilfaelde af en ulykke.
2 Undga anvendelse i darligt vejr. F.eks. i tæt tage, kraftig regn, hard vind og kraftig kulde osv. At arbejde

i darligt vejr er traettende og kan skabe farlige situationer, f.eks. ved glat underlag, pavirkning af traeets faldretning m.m.

3 Vær yderst forsigtig ved aftavning af smågrene, og undgå at save i buske (= mange smågrene samtidigt). Smågrene kan after aftavning sætte sig fast i savkæden, slynges mod dig og forårsage alvorlig personskade.
4 Sorg for, at du kan gå og stå sikkert. Kig after eventuelle forbinder ger ved en uventet retræte (rddder, sten, grene, huller, grfter osv.). Vær meget forsigtig ved arbejde i skranende terræn.
5 Vær yderst forsigtig ved savning i træer, som ligger i spænd. Et spændt træ kan after gennemsavning svippe tilbage til sin normale stilling. Hvis du placerer dig forkert, og lægger savsnittet forkert, kan det betyde, at træet rammer dig eller maskinen, SSE du mister kontrollen. Begge omstændigheder kan forårsage alvorlig personskade.

6 Ved kortere transporter skal savkaeden lases med kaedebremsen, og motoren slukkes. Bær motorsaven med sværd og savkaede bagudvendt. Ved laengere transporter skal sværdbeskyttelsen bruges.
7 Nár du anbringer motorsaven på jorden, skal du lase savkaeden med kædebremsen og holde øje med maskinen. Ved laengere tids 'opbevaring' skal motoren slukkes.

ADVARSEL! Nogle gange sætter spaner sig fast i koblingsdækslet, sa kæden klemmes fast. Stands altid motoren ved rengøring.

Grundregler

1 Ved at forsta, hvad et kast kan medfore, og hvordan det opstar, kan du reducere ell er eliminere overraskelsesmomentet. Overraskelsen oger ulykesrisikoen. De feste kast er sma, men en del er lynhurtige og meget volsomme.
2 Hold altid motorsaven i et fast greb med hore hand pa det bageste handtag og venstre hand pa det forreste handtag. Tommelfingrene og de andre fingre skal omslutte handtagene. Alle brugere - uanset om man er venstre- eller horehandet - skal bruge dette greb. Ved at anvende dette greb kan du bedst reducere effekten af et kast og samtidigt bevare kontrollen over motorsaven. Slip icke handtagene! (62)
3 De feste kastulykker sker ved kvistning. Sorg derfor for, at du star stabilt, og at ingen genstande på jorden kan fä dig til at snuble eller miste balancen.

Ved uagtsomhed kan sværdets kastrisikoomrade utilsigtet ramme en gren, etærlikgende træ aller noget andet og fremkalde et kast.

Sarg for at have god kontrl over arbejdsemnet. Hvis de emner, du saver, er sma og lette, kan de gafast i

savkaeden og slynges mod dig. Selvom dette ikke i sig selv behov er at vare farligt, kan du blive overrasket og miste kontrollen over saven. Sav aldrig stablede pinde eller grene uten at skille dem ad. Sav kun en pind eller gren ad gangen. Fjern de afsavede stykker, sa arbejdsomraretforbliver sikkert. (63)

4 Brug aldrig motorsaven over skulderhjde, og undgå at save med sværdspidsen. Brug aldrig motorsaven kun med en hand. (64)
5 For at have fuld kontrl over din motorsav skal du sta stabilt. Arbejd aldrig staende pa en stige, oppe i et trae, ellr nar du icke star pa et stabilt underlag. (65)
6 Sav med høj kædehastighed, dvs. med fuld gas.
7 Vær yderst forsigtig, nár du saver med sværdets overside, dvs. nár du saver fra saveobjektets underside. Dette kaldes at save med skubbende savkæde. Savkæden skubber da motorsaven bagud mod brugeren. Hvis savkæden klemmes fast, kan motorsaven kastes bagud mod dig. (66)
8 Hvis brugeren ikke holder imod motorsavens kraft, er der risiko for, at motorsaven slår sö langt bagud, atsværdets kastrisikoområde er den eneste kontakt med træet, hvilket medforer til et kast. (67)

At save med sværdets underside, dvs. save fra objektets overside og ned, kaldes at save med trækkende savkæde. Da trækkes motorsaven mod træet og motorsavskroppens forskant bliver en naturlig stotte mod stammen. Savning med trækkende savkæde giver brugeren bedre kontrol over motorsaven, og man ved, hvor sværdets kastrisikoomrade befinder sig. (68)

9 Følg file- og vedligeholdelsesesinstruktionerne forsværd og savkæde. Ved udskiftning af sværd og savkæde mä kun de af os anbefalede kombinationerbenyttes. Se instruktionerne i afsnittet Skaereudstyr og i afsnittet Tekniske data.

Grundlaeggende saveteknik

ADVARSEL! Anvend aldrig en motorsav ved at holde den i en hand. Du kan ici handtere motorsaven sikkert med en hand. Hav altid et fast, sikkert greb om handtagene med begge hander.

Generelt

• Brug altid fuld gas ved al savning!
• Lad motoren gå ned på tomgangsomdrejninger after hvert savsnit (laengere tid med fulde omdrejninger,.uden at motoren belastes, dvs..uden den modstand, som motoren arbejder med via savkæden ved savning, kan give alvorlige motorskader).
• At save oppefra og ned = At save med "trækkende" savkaede.
• At save nedefra og op = At save med "skubbende" savkaede.

Savning med "skubbende" savkæde medforer en ogget kastrisiko. Se instruktionerne i afsnittet Kastforebyggende foranstaltninger.

Betegnelser

Kapning = Generel betegnelse for gennemsavning af tra.

Spaltning = Når det objekt, som du skal kappe, brækkes af, inden gennemsavningen er færdig.

Inden hver kapning er der fem meget vignte faktorer at tage hensyn til:

1 Skaereudstyret mä违法犯罪 fast i savsnittet. (69)
2 Savobjektet ma ikke spaltes. (70)
3 Savkaeden ma ikke slå ned i jorden erler andet under og after gennemsavningen. (71)
4 Foreligger der kastrisiko? (4)
5 Kan terrænet og omgivelsenres udseende pāvirke, hvor stabilt og sikkert du kan gä og sta?

At savkæden klemmes fast, ellr at savobjektet spaltes skyldes to faktorer: Hvilken stotte savobjektet har for og under kapning, og om objektet er i spænd.

Fornævnte uønskede foreteelser kan i de fleste tilfælde undgås ved at udføre kapningen i to trin, bade fra over- og undersiden. Det gælder om at neutralisere saveobjektets "vilje" til at klemme savkæden fast eller til at spaltes.

VIGTIGT! Hvis savkaeden bliver klemt fast i savsnittet, skal motoren standses! Prov ikke at rykke motorsaven Iøs. Hvis du gør det, kan dukommen til skade pa savkaeden, nr motorsaven pludselig Iøns. Brug en Iøftestang til at fæ motorsaven fri.

Folgende punkter er en teoretisk gennemgang af, hvordan man handterer de mest almindelige situationer, som en motorsavsbruger kankommen ud for.

Kvistning

Ved kvistning af tykkere grene skal man ffolge de samme principper som ved kapning.

Afkap besværlige grene stykke for stykke. (72)

Kapning

ADVARSEL! Forsog aldrig at save pinde,\ när de er stablede eller ligger tæt\ sammen. Sádanne fremgangsmäder\ forøger risikoen for kast markant,\ hvorved der kan opstå alvorlig eller\ livstruende skade.

Hvis du har en stabel pinde, skal hver enkelt af de pinde, du vil save, fjernes fra stablen, placeres pa en savbuk og saves for sig.

Fjern de afsavede pinde fra arbejdso MRdet. Hvis du lader dem ligge i arbejdso MRdet, forger du bade risikoen for kast og for at miste balancen, nar du arbejder. (73)

Stammen ligger pa jorden. Der er ingen risiko for fastklemning af savkaeden eller spaltning af savobjekt. Der er dog stor risiko for, at savkaeden rammer jorden after gennemsavning. (74)

Sav oppefra og ned gennem hele stammen. Vær forsigtig ved slutningen af savsnitet for at undgå at savkaeden rammer jorden. Behold fuld gas, men vær forberedt pa det, der kan ske. (75)

Hvis det er muligt (= kan stammen drejes?), bo r savsnittet afsluttes 2/3 ned i stammen.

Drej stammen, sa den resterende 1/3 kan afsluttes oppefra. (76)

Stammen har stotte i den ene ende. Stor risiko for spaltnig. (77)

Begynd med at save nedefra og op (ca. 1/3 af stammens diameter).

Aflut oppefra, sa savsporene modes. (78)

Stammen har stotte i begge ender. Stor risiko for fastklemning af savkaeden. (79)

Begynd med at save opgefra (ca. 1/3 af stammens diameter).

Aflut savningen nedefra, sa savsporene modes. (80)

VIGTIGT! Det kræver stor erfaring at fælde et træ. En uerfaren motorsavsbruger skal ikke fælde traær. Undgå at udføre opgaver, som du ikke er tilstrækkelig kvalificeret til!

Sikkerhedsafstand

Sikkerhedsafstanden mellem det træ, der skal fældes, og denærmestre arbejdsplads skal være 2 1/2 trælændge. Sørg for, at der ikke befinder sig nogen inden for dette "risikozone" før og under fældning. (81)

Faldretning

Hensigten ved træfældning er at placere træet på en sádan mäde, at den afterfolgende kvistning samt afkapning af stammen kan udfores i sa "enkelt" terræn som muligt. Man skal kinne gå og sta sikkert.

Nár du har besluttet, i hvilken retning du vil fælde traet, skal du vurdere, hvad traëets naturlige faldretning er.

Haeldning
Krogethed
Vindretning
- Koncentration af grene
Eventuel snetyngde
- Forhindringer i nærheden af treaet: f.eks. andre traeer, kraftkabler, veje og bygninger.
Kig after skader og rad i stammen, da det oger risikoen for, at taeet knakker og begynder at falde, nar du ici regner med det.

After denne vurdering kan man vaere tvunget til at lade traeet falde i sin naturlige faldretning, da det er umuligt eller for farligt at placere det i den retning, man havde planlagt fra begyndelsen.

En,anden vigtig faktor,som ikke pavirker faldretningen, men har med din personlige sikkerhed at gore,er at kontrollere,at træet ikke har nogle beskadigede eller

"ddoe"greene,somkanfaldenedogskade dig under fealdningsarbejdet.

Forst og fremmest skal det undgås, at det faldende træ sætter sig fast i et andet. At tage et fastfældet træ ned er meget farligt og er forbundet med meget stor ulykkesrisiko. Se instruktionerne i afsnittet Handtering af et mislykkefaeldningsforsog. (82)

VIGTIGT! Ved kritiske fældningsmomenter bør horevaernet fældes op, sä snart savningen er ophørt, sä lyde og adverselssignaler kan hores.

Underkvistning og retrætevej

Afgren stammen op til skulderhoge. Det er sikrest at arbejde oppefra og ned og at have stammen mellem dig og motorsaven. (83)

Ryd undervegetationen rundt om treet, og vær opmaerksom pa eventuelle forhindringer (sten, grene, huller osv.), sa du fär en let fremkommelig retrætevej, nár treet begynder at falde. Retrætevejen bør ligge ca. 135^ skrät tilbage fra treet planlagte faldretning. (84)

1 Risikoomrade
2 Retraetevej
3 Faldretning

Faeldning

ADVARSEL! Vi fraraderutilstrakkeligt kvalificerede brugere at faelde et træ med ensvaerdlängde, som er kortere end stammediameteren!

Fældningen udfores med tre savsnit. Først laves retningssnittet, som bestar af et oversnit og et undersnit, og derefter afluttes fældningen med fældesnittet. Ved korrekt placering af disse savsnit, kan man styre faldretningen meget præcist.

Retningssnit

Ved udsavning af retningssnittet beynder man med oversnittet. Sigt after savens faldretningsmaerke (1) mod et mal lengere fremme i terranet, hvor traet skal falde (2). Stä til højre for traet bag saven, og sav med trækkende savkæde.

Sav derefter underschnitt, sa det afsluttes praecis, hvor overschnittet slutter. (85)

Retningssnitdybden skal vare 1/4 af stammens diameter, og vinklen mellem over- og undersnit skal vare mindst 45^

De to snit moedes i den sakaldte retningssnitlinje. Retningssnitlinjen skal ligge pracist horisontalt og samtidig danne en ret vinkel (90^) i forhold til den valgte faldretning. (86)

Faeldesnit

Fældesnittet saves fra den,anden side af treaet og skal ligge absolut horisontalt. Stå pa venstre side af treaet og sav med trækkende savkæde.

Placér faëldesnittet ca. 3-5 cm (1,5-2 tommer) over retningssnittets horisontalplan. (87)

Placer barkstøten (hvis den er monteret) bag brudpunktet. Sav med fuld gas, og før savkaeden/sværdet langsom ind i træet. Vær opmærksom pa, om træet beveeger sig i modsat retning i forhold til den valgte faldretning. Sæt en fældekile i uller et brækjern i fældesnittet, sa snart snitdybden tillader det.

Faeldesnittel skal afsluttes parallelt med retningssnitlinjen, sa afstanden mellem de to er mindst 1/ 10 af stammens diameter. Den ici gennemsaveede del af stammen kaldes brudpunktet.

Brudpunktet fungerer som et haengsel, som styrer retningen af det faldende tae. (88)

Al kontrol over traëets faldretning mistes, hvis brudpunktet er for lille eller gennemsvet, aller hvis retningssnit og faeldesnit er forkert placeret. (89)

När fældesnittet og retningssnittet er færdigsavet, skal træet begynde at falde af sig selv eller ved hjælp af fældekilen eller brækjernet. (90)

Vi anbefaler at bruge en sværdlaengde, som er længere end træets diameter, sa fælde- og retningssnit kan udfores med et sakaldt 'enkelt savsnit'. Se anvisningerne i afsnittet Tekniske data for at fø pplyninger om, hvilke sværdlaengder der anbefales til din motorsavsmodel.

Der findes metoder til faeldning af traeer med en stammediameter, der er storre end svardlaengden. Disse metoder medforer en meget stor risiko for, at sverdets kastrisikoomradekommen i nærheden af et objekt. (4)

Handtering af et mislykkef faelningsforsog

Nedtagning af et "fastfaeldet tra"

At tage et fastfaeldet trea ned er meget farligt og er forbundet med meget stor ulykkesrisiko.

Forsøg aldrig at save det fældede træned.

Undga at arbejde inden for risikoomradet af det haengende og naesten faeldede tae. (91)

Den sikreste metode er at bruge et spill.

• Traktormoneret
• Baerbar

Savning i traer og grene, som befinder sig i spænd

Forberedelser: Bedom, i hvilken retning spændingen er rettet, samt hvor den har sit brudpunkt (dvs. det sted, hvor den ville braekke over, hvis den blev spaendt endnu mere). (92)

Afgør, hvordan du på den sikreste@måde kan frigore spændingen, og om du kan klare det. Ved saerligt komplicerede situationer er den eneste sikre metode helt at undlade at bruge motorsaven og i stedet bruge et spel.

Generelt gelder:

Placér dig, sa du ikke risikerer at blive ramt af traet / grene, nár spændingen udloses. (93)

Lav et aller flere savsnit pa erer heden af brudpunktet. Sav sa dybt ind og med sa mange snit, som der kræves, for at spændingen i træet/grenen skal

udloes sa meget, at treaet "braekker af" ved brudpunktet. (94)

Sav aldrig helt igennem et objekt, der er i spænd!

Hvis du skal save igennem treaet/grenen, skal du lave to eller tre snit med en afstand pa 3 cm og en dybde pa 3-5 cm. (95)

Fortsaet med at save dybere, indtil spændingen i treaet/ grenen fjernes. (96)

ADVARSEL! Kast kan vare lnhurtige, pludselige og voldsomme og kan kaste motorsav,svard og savkade mod brugeren. Er savkaden i bevægelse, när og hvis den rammer brugeren, kan der opsta meget alvorlige, ja endog livsfarlige personskader.Det er ndvendigt at forsta,hvad der forarsager kast, og at de kan undgas ved forsigtighed og korrekt arbejdsteknik.

Hvad er kast?

Kast er betegnelsen pa en pludelig reaktion, hvor motorsav og svard kastes fra et objekt, som er kommet i kontakt med svardspidsens overste kvadrant, det sakaldte kastrisikoomrade. (67)

Kast slar altid i sværd planets retning. Det mest almindelige er, at motorsav og sværd kastes opad og bagud mod brugeren. Dog forekommer der andere kastretninger afhængigt af, hvor motorsaven befandt sig i det øjeblik, sværdets kasrisikoomrade var i kontakt med et objekt. (7)

Kast kan kun ske, nar sværdets kastrisikoomrade,kommen i kontakt med et objekt. (4)

Kvistning

ADVARSEL! De flete kastulykker sker ved afgrening. Anvend aldrig sværdet i kastrisikoområdet. Vær yderst forsigtig, og undgå, at sværdspidsenkommen i kontakt med pinden samt andre grene og genstande. Vær yderst forsigtig ved savning af grene, som befinder sig i spænd. De kan fjedre tilbage mod dig og resultere i, at du mister kontrollen, sa der opstár skade.

Sorg for, at du kan gá og sta sikkert! Arbejd fra venstre side af stammen. Arbejd sá tæt ved motorsaven som muligt for at fá den bedste kontrl. Nár det er muligt, skal du lade savens vægt hvile pa stammen.

Flyt dig kun, nár du har stammen mellem dig og motorsaven.

Kapning af stammen til tommsterstokke

Se instruktionerne i afsnittel Grundlaeggende saveteknik.

Generelt

Brugeren ma kun udfore den form for vedligeholdelsesg og servicearbejde, der beskrives i donne brugsanvisning. Mere omfattende arbejde skal udfores af et autoriseret servicevarksted.

Karburatorjustering

Dit Husqvarna-product er konstrueret og fremstillet i henhold til specifikationer, som reducerer de skadelige udstødningsgasser.

Funktion

• Via gasreguleringen styrer karburatoren motorens omdrejningstal. I karburatoren blandes luft/brændstof. Denne luft/brændstofblanding er justerbar. For at udnytte maskinens maksimale effekt, skal justeringen vare correkt.
• T-skruen regulerer gasreguleringens stilling ved tomgang. Skrues T-skruen med uret fas et hjere tomgangsomdrejningstal, og skrues den mod uret fas lavere tomgangsomdrejningstal.

Grundindstilling og tinkoring

Ved tikkaring pa fabrikken foretages en grundindstilling af karburatoren. Finjustering skal udfores af en fagmand.

Anbefalet omdrejningstali tomgang: Se kapitlet Tekniske data.

Finjustering af tomgang T

Indstilling af tomgang gores med skruen, der er afmærket T. Hvis justering er nodvendig, skrues tomgangsskruen T ind (med uret) med motoren i gang, indtil kaeden begynder at rotere. Skru derefter ud (mod uret) ingen, indtil kaeden star stille. Korrekt indstillet tomgangsomdrejningstal er, nar motoren arbejder jævnt i alle positioner med god marginal til det omdrejningstal, hvor kaeden begynder at rotere.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, SSEKAEN STAR STILL, SKAL DU kontakte servicevarkstedet. Brug ikke motorsaven, for den er korrekt indstillet eller repareret.

Korrekt justeret karburator

En korrekt justeret karburator bevirker, at maskinen acelererer ut den toven, og at maskinen "bobler" noget ved fuld gas. Desuden ma kaden ikke rotere ved tomgang. Et for magert indstillet L-mundstykke kan give startproblemer og darelig acceleration. Et for magert indstillet H-mundstykke giver maskinen en lavere effekt = "mindre kraft", darelig acceleration og/eller motorskade.

Kontrol, vedligeholdelse og service af motorsavens sikkerhedsudstyr

Bemerk! Al service og alle reparationer af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klaren nogen af følgende kontroller, anbefaler vi, at du kontakter dit serviceværksted.

Kædebremse med kastbeskyttelse

Kontrol af bremsbebändsslitage

Rens kædebremsen og koblingstromlen for spaner, harpiks og snavs. Snavs og slitage pāvirker bremsefungtionen. (97)

Kontroller regelmæssigt, at der er mindst 0,6 mm af bromsebandets tykkelse tilbage på det mest slidte sted.

Kontrol af kastbeskytse

Kontrol af traeghedsfunktionen

Sluk motoren, og hold motorsaven over en stub aller over et andet stabilt underlag. Slip det forreste handtag, og lad motorsaven falde ned af sig selv mod stubben, mens det bageste handtag drejer rundt. (98)

Närsvaerdspiden rammer stubben, skal bremsen udloses. (99)

Kontrol af højrehandsbremsen

Før højrehandsbremsen fremad/opad for at kontrollere, at det går let samt, at den er stabilt forankret ved dets led i koblingsdækslet. (28)

Bær erler hæng aldrig saven i bojlen! Det kan skade mekanismen og sætte kædebremsen ud af Funktion. (29)

Kontrol af bremsevirkning

Anbring motorsaven på et stabilt underlag, og start den. Sørg for, at savkæden ikke kankommen i kontakt med jorden eller noget andet. Se anvisningerne under overskriften Start og stop. (100)

Hold motorsaven i et fast greb med tommelfingre og fingre rundt om handtagene. (62)

Giv fuld gas, og aktiver kædebremsen ved at dreje venstre handled mod kastbeskyttelsen. Slip/DDet forreste handtag.Kaden skal stoppe ojeblikeligt. (58)

Gasreguleringslås

• Kontroller, at gasreguleringen er LAST i tomgangsstilling, nar gasreguleringsliesen befinder sig i udgangsstilling. (101)
• Tryk gasreguleringslasen ind, og kontroller, at den vender tilbage til udgangsstillingen, nar den slippes. (102)
• Kontroller, at gasreguleringen og gasreguleringslasen gär let, og at returfjedersystemet fungerer. (103)
• Start motorsaven, og giv fuld gas. Slip gasreguleringen, og kontroller, at kæden standser, og at den bliver stænde stille. Hvis kæden roterer med gasreguleringen i tomgangsstilling skal karburatorens tomgangsjustering kontrolleres.

Kaedefanger

Kontroller, at kædefangeren er intakt, og at den er fastmonteret pa motorsavens krop. (104)

Hojrehandsbeskyttelse

Kontroller regelmaessigt
vibrationsdampningselementerne for materialerevner og deformationer Kontroller, at
vibrationsdampningselementerne er fast forankrede mellem henholdsvis motorenhed og handtagsenhed. (105)

Stopkontakt

Start motoren, og kontrollér, at motoren slukkes, nár stopkontakten sættes i stopposition. (59)

BEM/ERK! Start/Stop-kontakten gär automatisk tilbage til koreposition. For at undgå utilsigitet start skal tændhætten altid fjernes fra tændrøret ved montering, kontrol og/eller vedligeholdelse.

Lyddæmper

Visse lyddaempere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sadan lyddaemper, bør nettet rengores en gang om ugen. Dette gores bedst med en stalborste. Et tilstoppet net medforer, at motoren korer varm med alvorlig motorskade til fIge.

Bemerk! Ved eventuelle skader på nettet skal dette udskiftes. Ved et tilstoppet net overopvarmes maskinen med skader på cylinder og stempel til falgge. Brug aldrig maskinen med en lyddæmpper, der er i darlig stand. Brug aldrig en lyddæmpper uden eller med defekt gnistfangernet. (13)

Lyddæmperen er beregnet til at dæmpe lydniveauaut og til at lede udstødningsgasserne væk fra brugeren.

Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tør og brændbart materiale.

Startaggregat

ADVARSEL! Returfjederen ligger i spændt stilling i startaggregathuset og kan ved uagtsom behandling springe ud og forarssage persorskade.

Ved udskiftning af startfjeder eller startsnor, skal man vare forsigtig. Brug beskyttelsessbriller og -handsker.

Udskiftning af startsnor

Løsn skruerne, som holder startaggregatet mod krumtaphuset, og loft startaggregatet væk. (107)
- Traek snoren ca. 30 cm ud, og loft den i udtaget i snorehjulets periferi. Nulstil returfjederen ved at lade hjulet langsomt rotere baglaens. (108)

• Løsn skruen i midten af snorehjulet, og løft medbringerhjulet (A), medbringerfjederen (B) og snorehjulet (C) ud. Før den nye startsnor ind i snorehjulet, og fastgør den. Vikl startsnoren ca. 3 omgange omkring snorehjulet. Monter snorehjulet imod returfjederen (D), sa returfjederen gär i indgreb i snorehjulet. Monter derefter medbringerfjederen, medbringerhjulet og skruen mitt i snorehjulet. Før startsnoren gennem hullet i startaggregathuset og starthandtaget. Slå derefter en knude på startsnoren. (109)

Ospænding af returfjeder

• Løft startsnoren op i udtaget på snorehjulet, og drej snorehjulet ca. 2 omgange med uret.

Bemær! Kontroller, at snorehjulet kan drejes yderligere mindst 1/2 omgang, nar startsnoren er helt trukket ud. (110)

Træk snoren ud med handtaget. Flyt tommelfingeren, og slip snoren. Se billedet nedenfor. (111)

Udskiftning af retur- og medbringerfjeder

Returfjeder (A)

• Løft snorehjulet op. Se anvisningerne i afsnittet Udskiftning af knækket eller slidt startsnor. Husk, at returfjederen ligger forspændt i starterhuset.
• Demontér kassetten med returfjederen fra startereren.
• Smør returfjederen med tynd olie. Montér kassetten med returfjederen i starteren. Montér snorehjulet, og forsænd returfjederen.

Medbringerfjeder (B)

• Løsn skruen i midten af snorehjulet, og løft medbringerhjulet og medbringerfjederen ud.
• Udskift medbringerfjederen, og monter medbringerhjulet oven pa fjederen. (112)

Montering af startaggregat

• Montér startaggregatet ved forst at trække startsnoren ud og derefter lægge startaggregatet papi plads mod krumtaphuset. Slip derefter langsom startsnoren ind, sa starthagerne griber fat i snorehjulet.
• Montér og spænd skruerne, som holder startaggregatet.

Luftfilter

Luftfilteret skal rengøres regelmaessigt for støv og snavs for at undgå:
Karburatorforstyrelser

• Startproblemer
• Darlig effekt
• Unodvendig slitage pa motorens delie.
• Unormalt hegt brandstofforbrug.
• Luftfilteret afmonteres, när cylinderaekslet er loftet væk. Ved montering skal du sorge for, at Luftfilteretkommen til at slutte helt tæt mod filterholderen. Ryst eller børst filteret rent. (113)

En mere omhyggelig rengoring opnas ved at vaske luftfilteret i saebevand.

Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

En HUSQVARNA motorsav kan forsynes med forskellige typeluftfilter afhaengigt af arbejdsmiljo,vejrforhold,arstid etc.Sporg din forhandler til rads.

Taendrør

Taendrorets tilstand pavirkes af:

• En forkert indstillet karburator.
• En forkert olieblanding i brændstoffet (for meget aller forkert olie).
• Et snavset luftfilter.

Disse faktorer forarsager belaegninger pa taendrerelets elektrder og kan forarsage driftsforstyrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere taendrøret, inden der gores noget andet. Hvis taendrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm.

Taendroret bør udskiftes after ca. en maneds drift, aller hvis det er nadvendigt, endnu tidligere. (114)

Bemerk! Brug altid anbefalet taendrørstype! Forkert taendrør kan ødelæggste mpel/cylinder. Kontroller, at taendrøret har sakaldt radiostjdaempning.

Småring af nålelejer

Koblingsstromen er forsynet med et naleleje ved den udgaende aktel. Dette naleleje skal smores regelmaessigt.

Ved smoring skal du afmontere koblingskappen ved at losne de to sværdmøtrikker. Placér saven ligngende pa sideren med koblingstromlen opad.

Smøringen foretages ved atkommen nogle draber motorolie ind i midten af koblingstromlen, samtidig med at tromlen drejes. (115)

Kolesystem

For at holde en sa lav driftstemperatur som muligt er maskinen udstyret med et kolesystem.

Kolesystemet bestar af:

1 Luftindtag i startaggregat.
2 Luftledeskinne.
3 Ventilatorflanger på svinghjulet.
4 Køleribber på cylinderten.
5 Cylinderdaksel (leder koleluften mod cylinderten). (116)

Rens kolesystemet med en børste en gang om ugen, under stovfylde forhold oftere. Et snavset aller tilstoppet kolesystem medforer overopvarmning af maskinen med skader pa cylinderen og stemplet til ffolge.

Centrifugalrensning "Air Injection"

Centrifugalrensing indebærer følgende: Al luft til karburatorenkommen (tages) igennem startaggregatet. Snavs og stov centrifugeres væk af koleventilatoren. (117)

VIGTIGT! For at bevare centrifugalrensingens Funktion skal man udfrole kontinuierlig pleje og vedligeholdelse. Rens startaggregatets luftindtag, svinghjulets ventilatorflanger, omraret omkring svinghjulet, indsugningsroret og karburatorrummet.

Vinterbrug

Anvendelse af maskinen i kulde og snevejr kan medfrole driftsforstyrelser af folgende arsager:

Derfor kræves ofté specielle foranstaltninger som f.eks.:

Delvis mindskelse af startaggregatets luftindtag og dermed forhøjelse af motorens arbejdstemperatur.

Temperatur -5^ aller koldere:

Förbrug af maskinen i koldt vejrlig erleri pulversne kan der monteres et saerigt daeksel pa startaggregatet. Dette reducerer indsugningen af kold luft og forbinder, at der suges storre mengder sne ind. (118)

BEMÄRK! Hvis der er monteret et speciel vintersæt eller foretaget temperaturforhøjende foranstaltninger, skal der foretages omstilling til normale forhold, nár maskinen skal benyttes ved normale temperaturer. Ellers risikerer man overopvarmning med svære motorskader til følge.

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbeje, der skal udfores pa maskinen. De feste af punkterne er beskrevet i afsnittet Vedligeholdelse.

Dagligt eftersyn Ugentligt eftersyn	Månedligt eftersyn
Rengør maskinen udvendigt. Kontrollár kølesystemet ugentligt.	Kontroller bredsebandet på kædebremsen med hensyn til slitage. Udskift bredsebandet,+när der er理会 end 0,6 mm tilbage på det mest slidte sted.
Kontroller, at gasreguleringens indgående dele fungereresikkerhedsmæssigt korrekt(Gasreguleringslås oggasregulering.)	Kontroller startaggregatet,startnoren og returfjederen.	Kontroller koblingscentrumet,koblingstromen og koblingsfjederenmed hensyn til slitage.
Rens kædebremsen, og kontrollerdens Funktion ud fra et sikkerhedsmæssigt synspunkt.Kontroller, at kædefangeren ikke erdefekt, og udskift om nødvendigt.	Kontroller, atvibrationsdæmpningskomponenterne ikke er beskadigede.	Rens tændrøret. Kontroller, atelektrodeafstanden er 0,5 mm.
Sværdet skal vendes regelmæssigtfor at fæ en mere jævn slitage.Kontroller, at smørehulle i sværdet ikke er tilstoppet. Rens kædesporet.	Smør koblingstromlens lejer. Rengør karburatoren u dvendigt.
Kontroller, at svær od kæde färtilstrækkelig med olie.	Fil eventuelle ujænhederøyk påsværdets sider.	Kontroller brændstofffilteret ogbrændstoffslangen. Udskift om nødvendigt.
Kontroller savkæden for synlige revner i nitter og led, hvis savkæden er sløv, eller nitter og led er unnormalt sliding. Skift dem om nødvendigt.	Rengør, eller udskift lyddæmperengesignsfangernet.	Tøm brændstoffanken, og rengør denindvendigt.
Fil kæden, og kontroller densstramming og tilstand. Kontroller, at kædedrivhjulet ikke er unnormalt slidtd,u.dkift i nødvendige tilfælde.	Rengør karburatorrummnet.	Tøm olietanken, og rengør denindvendigt.
Rengør luftfindtaget i startaggregatet.	Rens luftfilteret. Udskift om nødvendigt.	Kontroller alle kabler og tilslutninger.
Kontroller, at skruer og møtrikker erspændte.
Kontroller, at stopkontakten fungerer.
Kontroller, at haverken motor, tank ellerbrendstofrør lækker brandystof.
Kontroller, at kæden ikke roterer,mens motoren kør er i tomgang.

TEKNISKE DATA

Tekniske data

Motor

Cylindervolumen, cm^3

Cylinderdiameter, mm 42 41

Brændstof-/smøresystem

Volumen benzintank, liter 0,45 0,37

Kapacitet oliepumpe ved 9000 o/min., ml/min. 13 13

Volumen olietank, liter 0,26 0,25

Type af oliepumper

Vægt

Motorsav uden sværd, kæde samt med tomme tanke, kg

Stojemissioner (se anm. 1)

Lydeffektniveau, malt dB(A)

Lydeffektniveau, garanteret L_WAdB(A)

Lydniveauuer (se anm. 2)

Aekvivalent lydtryksniveau ved brugerens ore, dB(A)

Ekvivalente vibrationsniveauuer, a hveq (se anm. 3)

Kaehehastighed pa 133% af motorens maksimale omdrejningstal, m/s.

445e II TrioBrake 440e II TrioBrake

45,7 40,9

NGK BPMR 7A/ NGK BPMR 7A/

Anm. 2: Ekvivalent lydtryksniveau i henhold til ISO 22868 beregnes som den tidsvægtede energisum for forskellige lydtryksniveauaer ved forskellige driftstilstande. Typisk statistisk sprendning for et ekvivalent lydtryksniveau er en standardafvigelse på 1 dB (A).

Anm. 3: Evivalent vibrationsniveau i henhold til ISO 22867 beregnes som den tidsvagte de energisum for vibrationsniveauer ved forskellige driftstilstande. Rapporterede data for et evivalent vibrationsniveau har en typisk statistisk spedning (standardafvigelse) pa 1m / s^2

TEKNISKE DATA

Sværd- og kædekombinationer

Folgende skareudsty er godkendt til modellerne Husqvarna 440e II TrioBrake og 445e II TrioBrake.

Sværd Savkæde
Model	Længde, tommer	Deling, tommer	Sporbredde, mm	Maks.antal tænder, næsehjul	Type	Laengde, drivled (stk.)
440e TrioBrake, 445e TrioBrake	13	0,325 1,3 1	OT Husqvarna H	30		56
	15 64
	16 66
	18 72
	20 78
445e TrioBrake	13	0,325 1,5 1	OT Husqvarna H	25		56
	15 64
	16 66
	18 72
	20 78

Slibeskalaer og slabning af savkæde

	xxinch/mm				inch/mm
440e TrioBrake	H30	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00
445e TrioBrake	H25	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00

EF-overensstemmelseserklæring (Gælder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], erklær hermed og patar sig det fulde ansvar for, at motorsavene til skovbrug Husqvarna 440e II TrioBrake og 445e II TrioBrake fra 2013 argangsserienummer og fremad (aret er angivet i klartekt st typskiltet plus et afterfolgende serienummer) opfylder forskrifterne i RÄDETS DIREKTIV:

• af den 17. maj 2006 "angäende maskiner" 2006/42/EF.
• af den 15. december 2004 "angäende elektromagnetik kompatilitet" 2004/108/EØF.
• af den 8. maj 2000 "angäende emission af støj til omgivelsene" 2000/14/EF.

Oplysninger om stojemissioner fremgår af kapitlet Tekniske data. Følgende standarder er opfyldt: EN ISO 12100:2010, ISO 14982:2009, EN ISO 11681-1:2011.

Udpeget organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) articikel 12, punkt 3b. Atvester vedrørende EF-typegodkendelse i henhold til bilag IX har numrene:0404/09/2113 - 440e II TrioBrake, 0404/09/2118 - 445e II TrioBrake.

Endvidere har SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, bekraeftet, at bestemmelserne i bilag V til Rådets direktiv af den 8. maj 2000 "angående emission af støj til omgivelsener" 2000/14/EF opfyldes. Certifikaterne har nummer: 01/161/074 - 440e II TrioBrake, 01/161/068 - 445e II TrioBrake.

Den leverede motorsav er i overensstemmelse med det produit, der er godkendt i henhold til EF-typegodkendelse.

Huskvarna 8. april 2013

Bengt Frögelius, Udviklingschef Motorsav

Symboler på maskinen:

Regelmessig renhold er nadvendig.

Visuell kontroll.

Vernebriller aller visir mä benyttes.

Drivstoffpafylling.

Kastforebyggende tiltak 98

VEDLIKEHOLD

Generelt 99

Forgasserjustering 99

Det er bare du selv og en korrekt arbeitssteknikk som kan eliminere kast og dets farer.

Gassregulatorsperre

rytteren. Understillingen er korrekt nár det ikke merkes motstand nár du drar filen over malen. (25)

ADVARSEL! Følgende forholdsrregler reduserer brannfaren:

ADVARSEL! Bruk aldri en maskin med synlige skader på tennplugghette og tenningskabel. Det er risiko for gnistdannelse, hvilket kan forårsake brann.

På sagens bakkant (A) er det en forenklet startpäminnelse med Bilder som beskriver respektive steg. (57)

OBS! Dra ikke startsnoren helt ut og slipp heller ikke handetak fra helt utdratt stilling. Dette kan skade maskinen.

1 Kontroller at kjedebremsen fungerer ordentlig og er uskadd.
2 Kontroller at bakre høyrehandsvern ikke er skadd.
3 Kontroller at gassregulatorsperren fungerer ordentlig og er uskadd.
4 Kontroller at stoppebryeren fungerer ordentlig og er uskadd.
5 Kontroller at samtige handtak er frie for olje.
6 Kontroller at avvibreringsystemet fungerer og er uskadd.
7 Kontroller at lyddemperen sitter fast og er uskadd.
8 Kontroller at motorsagens samtlige detaljer er trukket til og at de ikke er skadd eller mangler.
9 Kontroller at kjedefangeren sitter på plass og er uskadd.

10 Kontroller kjeedestrammingen.

Er du uaktoms, kan sverdets kastrisikosektor treffe en grein, et tre som ligger i nærheten erler et annet objekt og fremkalle et kast.

ADVARSEL! Bruk aldri en motorsag vde à holde den med én hand. En motorsag er ikke sikkert kontrollert med én hand. Ha alltid et fast, stabilt brep om handtakene mde begge hender.

Generelt

Ved haver kapping er det fem meget viktige faktorer a ta hensyn til:

1 Skjaereutstyret mä违法犯罪 fast i sagsnittet. (69)
2 Sageobjektet ma ikke splintres. (70)
3 Sagkjected ma违法犯罪. (71)
4 Foreligger det risiko for kast? (4)
5 Kan terrengen og omgivelsenes utseende pärke hvor stabilt og sikkert du kan gä og stä?

Hvis du har en stabel stokker, skal hver stokk du vil kappes bort fra stabelen, plasseres pa en sagkrakk og kappes for seg.

Fjern de kappede stykkene fra arbeidsomrdet. Lar du dem blv varende i arbeidsomrdet, oker du bade risikoen for a fa et kast i vanvare og risikoen for a miste balansen nar du arbeider. (73)

Det som først og fremst ma unngas er at det fallende treet blir sittende fast i et annet. A ta ned et fastfelt tre er meget farlig, og det innebærer meget stor ulykkesrisiko. Se

A ta ned et fastfelt tre er meget farlig, og det innebærer meget stor ulykkesrisiko.

Forsk aldri a sage ned det treet det andre treet har falt mot.

Arbeid aldri innenfor risikoomradyet for hengende fastfelte traer. (91)

Kastforebyggende tiltak

Hold motorsagen i et stødig grep med tomler og fingrer lukket om handtakene. (62)

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en sik lyddemper, bør nettet rengjores en gang i uken. Dette gjores enklest med en stalborste. Et tilstoppet nett forer til at motoren gár varm med alvorlig motorskade som ffolge. Bemerk! Ved eventuelle skader på nettet ma det skiftes. Hvis nettet tilstoppes, blir maskinen overopphetet med skader på cylinder og stempel som folge. Bruk aldri maskinen med en lyddemper som er i darelig stand. Bruk aldri lyddemper uten ell er med defekt gnistfangernett. (13)

For à oppná lavest mulig driftstemperatur er maskinen utstyrt med et kjolesystem.

Kjolesystemet bestar av:

1 Luftinntaki startmotor.
2 Luftf.orgingssskinne.
3 Vifteskovler på svinghjulet.
4 Kjolefenser pa cylinderten.
5 Sylinderdeksel (leder kjoleluften mot cylinderten). (116)

EF-erklæring om samsvar
