Eigenschaften	Details
Produkttyp	Säge
Modell	HUSQVARNA 445 II
Motorleistung	2,4 kW
Kraftstofftankvolumen	0,5 L
Führungsblattlänge	38 cm
Gewicht	4,9 kg
Startsystem	Einfaches Startsystem
Kettentyp	HUSQVARNA Motorsägenkette
Empfohlene Verwendung	Fällen, Entasten, Beschneiden
Wartung	Regelmäßiges Schärfen der Kette, Reinigung des Luftfilters
Sicherheit	Kettenbremssystem, Vibrationsschutz
Enthaltenes Zubehör	Schwertführung, Kette, Montageschlüssel
Garantie	2 Jahre

Häufig gestellte Fragen - 445 II HUSQVARNA

Wie starte ich die HUSQVARNA 445 II Säge?

Stellen Sie sicher, dass der Kraftstofftank voll ist und der Motor in der Startposition steht. Betätigen Sie die Primerpumpe, bis Kraftstoff sichtbar ist. Schalten Sie den Schalter auf 'ON', ziehen Sie mehrmals am Starterseil, bis der Motor hustet, und ziehen Sie dann erneut, um zu starten.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Kraftstofftank voll ist und das richtige Gemisch verwendet wird. Stellen Sie außerdem sicher, dass der Luftfilter nicht verstopft ist und die Zündkerze sauber ist.

Wie schärfe ich die Sägekette?

Verwenden Sie eine Kettendfeile oder einen Schleifstein, um die Zähne der Kette zu schärfen. Achten Sie darauf, den im Benutzerhandbuch empfohlenen Schleifwinkel einzuhalten und jeden Zahn gleichmäßig zu schärfen.

Wie groß ist das Kraftstofftankvolumen?

Die HUSQVARNA 445 II Säge hat ein Kraftstofftankvolumen von 0,5 Litern.

Wie überprüfe ich den Kettenölstand?

Überprüfen Sie den Kettenölstand mit dem Sichtfenster am Gehäuse der Säge. Füllen Sie bei niedrigem Stand mit geeignetem Öl nach.

Was tun, wenn der Motor überhitzt?

Schalten Sie die Säge sofort aus und lassen Sie sie abkühlen. Überprüfen Sie, ob der Luftfilter sauber ist und die Lüftungsöffnungen nicht blockiert sind.

Wie reinige ich den Luftfilter?

Entfernen Sie die Abdeckung des Luftfilters und nehmen Sie den Filter heraus. Reinigen Sie ihn mit Seifenwasser, spülen Sie ihn ab und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Welches Öl soll ich für die Kette verwenden?

Verwenden Sie hochwertiges Kettenöl, das speziell für Motorsägen entwickelt wurde, um eine ordnungsgemäße Schmierung zu gewährleisten.

Wie lagere ich die Säge richtig?

Leeren Sie den Kraftstofftank und reinigen Sie die Säge. Lagern Sie sie an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und extremen Temperaturen.

BEDIENUNGSANLEITUNG 445 II HUSQVARNA

DE Bedienungsanweisung, 162-190

Främre handtag, m/s²

2,8 2,9

Bakre handtag, m/s²

3,3 3,1

Kedja/svärd

Standardsvardslangd,tum/cm

13"/33

13"/33

Forrestehandtag, m / s^2

Bageste handtag, m/s²

Kaeesvard

Standardsvaerdaengde, tommcr/cm

Brennstoffskerhet 93

START OG STOPP

Start og stopp 94

ARBEIDSTEKNIKK

Forthevergangsbruk: 95

Jarrutustehon tarkastus

tronconenne neuve 135

Important! 136

WARNING! Motorsägen können gefährlich sein! Durch unsachgemäß oder nachlüssige Handhabung konnen schwere Verletzungen oder sogartödliche Unfälle von Anwendern oder anderen Personen verursacht werden.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Einen zugelassenen Schutzhelm
Einen zugelassenen Gehorschutz
Schutzbrille oder Visier

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Zündanlage; Choke: Choker in Chokestellung bringen. Der Stoppschalter muss damit automatisch in Startstellung wechseln.

Kraftstoffpumper.

Einstellen der Olpumpe.

Tanken.

Befüllung mit Sägekettenöl.

Kettenbremse, aktiviert (rechts)
Kettenbremse, nicht aktiviert (links)

Sonstige Symbole/Aufkreber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Symbole in der Bedienungsanweisung:

Kontrollen und/oder
Wartungsmaßnahmen sind mit abgeschalteten Motor durchzuführen.
ACHTUNG! Der Start/Stoppschalter besteht automatisch in die Betriebsposition zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung dazu stets die Zündkappe von der Zündkerze entwickelten.

Stets zugelassene Schutzhandschuhe trag.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

Schutzbrille oder Gesichtsschutz mussen benutzt werden.

Tanken.

Nachfullen von Öl und Einstellen des Ölflusses.

Die Kettenbremse soll eingeschaltet sein, wenn die Motorsäge gestartet wird.

WARNING! Sollte die Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und darüber zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein.

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: 162

Symbole in der Bedienungsanweisung: 162

INHALT

Inhalt 163

EINLEITUNG

Sehr geehrter Kunde! 164

WAS IST WAS?

Wasistwasan derMotorsage? 164

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Benutzung einer neuen

Motorsage 165

Wichtig 166

Stets mit gesundem Menschenverstand arbeiten! 166

Persönliche Schutzausrüstung 166

Sicherheitsausrüstung des Gerätes 167

Schneidausrüstung 169

MONTAGE

Montage von Schiene und Kette 173

UMGANG MIT KRAFTSTOFF

Kraftstoff 174

Tanken 175

Sicherer Umgang mit Kraftstoff 175

STARTEN UND STOPPEN

Starten und stoppen 176

ARBEITSTECHNIK

Vor jeder Anwendung: 178

Allgemeine Arbeitsvorschriften 178

Vorbeugende Maßnahmen gegen Rückschlag ... 182

WARTUNG

Allgemeines 183

Vergasereinstellung 183

Kontrolle, Wartung und Service der

Sicherheitsausrüstung der Motorsäge 183

Schalldampfer 184

Startvorrichtung 185

Luftfilter 185

Zündkerze 186

Schmierung des Nadellagers 186

Kuhlsystem 186

Zentrifugalreinigung "Air Injection" 186

Benutzung im Winter 186

Wartungsschema 187

TECHNISCHE DATEN

Technische Daten 188

Führungsschienen- und Kettenkombinationen .... 189

Feilen und Scharflehren der Sagekette 189

EG-Konformitätserklung 190

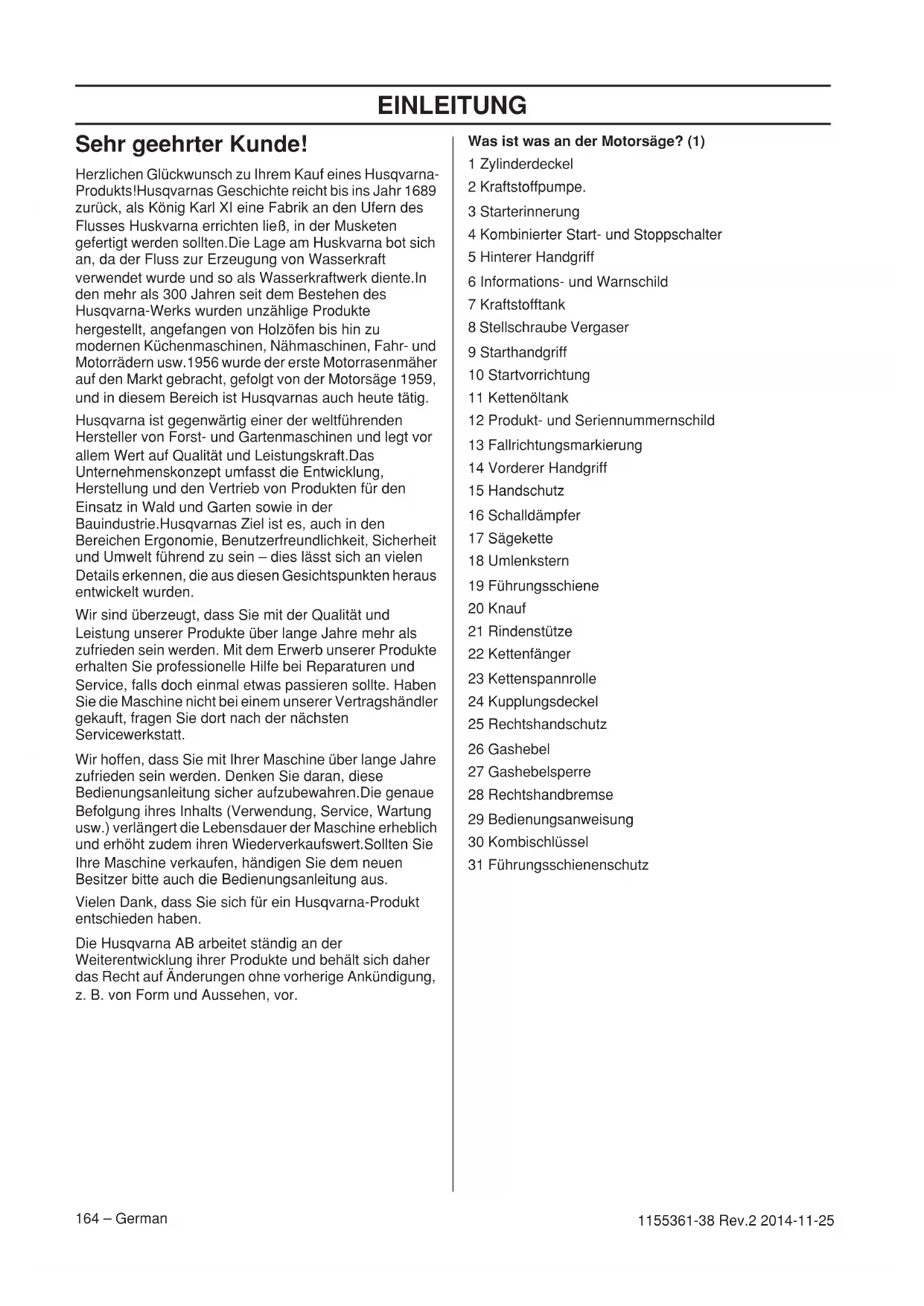

Sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihr dem Kauf eines Husqvarna-Produkts! Husqvarna Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollenn. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzähliche Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Kuchenmaschinen, Nahmaschinen, Fahr- und Motorrädern usw. 1956 wurde der ersten Motorrasenmahr auf den Markt gebracht, gefolggt von der Motorsäge 1959, und in dieserem Bereich ist Husqvarna auch heute tätig.

Husqvarna ist gegenüber einer der weltfuhrenden Hersteller von Forst- und Gartenmaschinen und liegt vor allem Wert auf Qualität und Leistungskraft.Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie.Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies lasst sich an vielen Details erkennen, die aus diesen Gesichtspunkten Heraus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls noch einmal etwas passieren sollen. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, Fragen Sie dont nach der nachsten Serviceworkstatt.

Wir hoffen, dass Sie mit ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren.Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollten Sie ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Was ist was an der Motorsäge? (1)

1 Zylinderdeckel
2 Kraftstoffpumper.
3 Starterinnerung
4 Kombinierter Start- und Stoppschalter
5 Hinterer Handgriff
6 Informations- und Warnschild
7 Kraftstofftank
8 Stellschraube Vergaser
9 Starhandgriff
10 Startvorrichtung
11 Kettenöltank
12 Produkt- und Seriennummerschild
13 Fallrichtungsmarkierung
14 Vorderer Handgriff
15 Handschutz
16 Schalldampfer
17 Sägekette
18 Umlenkstern
19 Führungsschiene
20 Knauf
21 Rindenstütze
22 Kettenfänger
23 Kettenspannrolle
24Kupplungsdeckel
25 Rechtshandschutz
26 Gashebel
27 Gashebelsperre
28 Rechtshandbremse
29 Bedienungsanweisung
30 Kombischlussel
31 Führungsschienenschutz

Maßnahmen vor der Benutzung einer neuen Motorsäge

Die Bedienungsanleitung aufmerksam durchlesen.
(1)-(118) verweisen auf Illustrationen auf S. 2-6.
- Montage und Einstellung der Schneidausrüstung kontrollieren. Siehe die Anweisungen unter der Überschrift Montage.
Tanken und die Motorsäge starten. Siehe die Anweisungen unter den Überschriften Umgang mit Kraftstoff sowie Starten und Stoppen.
Die Motorsäge nicht benutzen, bevör die Sägekette ausreichend Öl erhalten hat. Siehe die Anweisungen unter der Überschrift Schneidausrüstung.
- Eine längerfristige Beschallung mit Lärn kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz/TRagen.

WARNING! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder)sagar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNING! Eine Motorsäge, die falsch oder nachlüssig benutzt wird, ist ein gefährliches Gerät, das schwere und)sogar tödliche Verletzungen verursachen kann. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstehen wird.

WARNING! Der Schalldämpfer enthalt Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschadigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommt.

WARNING! Das Einatmen der Motorabgase, des Kettenölnebs und des Staubs von Sagespänen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.

WARNING! These Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Höhe aufzuhalten. Da das Gerät mit einem rückfedernden Stoppschalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Starthandgriff gestartet werden kann, konnen u. U. auch keine Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkappe zu entfern, wenn das Gerät ohne Aufsicht ist.

Wichtig Stets mit gesundem

WICHTIG!

These Motorsäge wurde für firsttechnische Anwendungen wie Fällen, Entasten und Sägen entwickelt.

Die Benutzung der Maschine kann durch nationale Vorschriften eingeschränkt werden.

Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen.

Niemals das Gerät verwenden, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehrkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind bereits zu befolgen. Gewisse Wartungs- und Servicemaaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung.

Nur Zubehörteile verwenden, die in dieser Bedienungsanweisung empfohlen werden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

ACHTUNG! Stets eine Schutzbrille oder einen
Gesichtsschutz tragen, um die von weggeschleuderten
Gegenständen ausgehende Gefahr zu reduzieren. Eine
Motorsäge kann Gegenstände wie Sagespane,
Holzstückchen usw. mit großer Kraftwegschleudern.
Schwere Verletzungen, besonderss an den Augen,
konnen die Folge sein.

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

WARNING! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Menschenverstand arbeiten! (2)

Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge aufreten konnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, ihren Handler oder uns anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind fremse für Sie da und halten Ihnen beim optimalen und sicheren Einsatz ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Handler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot. Wir arbeiten ständig an der Verbesserung von Konstruktion und Technik, um ihre Sicherheit und die Effektivität des Geräts zu optimieren. Schauen Sie regelmäß bei Imrem Handler vorbei, so bleiben Sie über für Sie nützliche Neuerungen auf dem Laufenden.

Persönliche Schutzausrüstung

WARNING! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft. Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhandler um Rat Fragen.

Einen zugelassenen Schutzhelm
- Gehörschutz
- Schutzbrille oder Visier
- Handschuhe mit Schnittschutz
Hosen mit Sageschutz
- Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle
- Ein Erste-Hilfe-Set soll immer griffbereit sein.
- Feuerlöscher und Spaten

Die übrige Arbeitskleidung sollte dicht anliegen, ohne die Bewegungsfreiheit zu begrenzen.

WICTHIG! Von Schalldämpfer, Führungsschiene und Kette oder anderen Quellen können Funken kommt. Stets eine Feuerloschausrückstung in Reichweite haben, falls es erforderlich sein sollte. Auf diese Weise tragen Sie zur Verhinderung von Waldbränden bei.

Sicherheitsausrüstung des Gerätes

Dieser Abschnitt beschreiben die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge erläutert. Die Position dieser Komponenten ist unter der Überschrift Was ist was? gelistet.

Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgufht werden. Weitere Informationen erteilt Ohnenigeria die{nachste Serviceworkstatt.

WARNING! Niemals ein Gerät mit defekter Sicherheitsaurüstung verwenden. Die Sicherheitsaurüstung muss überprüft und gewartet werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsaurüstung der Motorsäge. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Servicewerkstatt zur Reparatur aufzusuchen.

Kettenbremse mit Handschutz

Ohre Motorsäge ist mit einer Kettenbremse versehen, die die Sägekette beim Rückschlag stoppt. Eine Kettenbremse reduziert die Gefahr für Unfälle, noch es sind ausschließlich Sie als Bediener, der sie verhindern kann. (3)

Vorsichtig arbeiten und davon sorgen, dass der Rückschlagbereich der Führungsschiene nicht mit einem Gegenstand in Berührung kommt. (4)

Die Kettenbremse (A) wird entweder manuell (mit der linken Hand) oder mit der Trägheitsfunktion aktiviert. (39)
Die Kettenbremse wird betätig, wenn der Schutzbügel (B) nach vorn oder die Bremse für die rechte Hand (E) nach vorn/nach oben geführt wird. (5)
- These Bewegung betägt einen federgespannten Mechanismus, der das Bremsband (C) um das Kettenantriebssystem (D) des Motors spannt (Kupplungstrommel). (6)
- Der Handschutz wurde nicht nur konstruiert, um die Kettenbremse zu betätigen. Er soll auch verhindern, dass die linke Hand von der Sägekette getroffen wird, wenn der Anwender die Kontrolle über den linken Handgriff verliert.
- Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Rotieren der Kette zu verhindern. (45)
Die Kettenbremse als Feststellbremse beim Starten sowie bei kürzeren Transporten verwenden, so wird

verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Sägekette und womöglich zu Schaden kommt. Die Motorsäge nicht über längerere Zeit mit aktivierter Kettenbremse eingeschaltet halten. Die Motorsäge kann sehr heiß werden.

Die Kettenbremse wird gelöst, indem der mit „PULL BACK TO RESET" gekennzeichnete Rückschlagschutz nach hinten gezogen wird (zum vorderen Handgriff hin).
- Rückschläge können blitzschnitt und mit großer Kraft auftreten. Die meisten Rückschläge sind von geringer Kraft und bewirken nicht immer ein Auslösen der Kettenbremse. Bei solchen Rückschlagen muss die Motorsäge mit festem Griff gehalten undarf nicht losgelassen werden. (62)
- Wie die Kettenbremse ausgelöst wird, ob manuell oder durch die Trägheitsfunktion, hangt davon ab, wie kräftig der Rückschlag ist und in welcher Stellung sich die Motorsäge im Verhältnis zu dem Gegenstand befindet, der mit dem Rückschlagbereich in Berührung kommt.

Bei heftigen Ruckschlagen und wenn sich der Ruckschlagsgefahrsektor der Führungsschiene so welt wie möglich vom Bediener weg befindet, ist die Kettenbremse so konstruiert, dass sie über das Gegengewicht der Kettenbremse (Trägheit) in Ruckschlagrichtung aktiviert wird. (7)

Bei weniger kräftigen Rückschlagen oder wenn sich der Rückschlagbereich in der Nähe des Anwenders befindet, wird die Kettenbremse mit der linken Hand manuell betätig.

In der Fällposition befindet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse unmöglich macht. Bei diesen Griffen, d. h. wenn die linke Hand so platziert ist, dass sie die Bewegung des Rückschlagschutzes nicht beeinflussen kann,{lsst sich die Kettenbremse nur über die Trägheitsfunktion aktivieren.(8)

Wird meine Hand die Kettenbremse beim Rückschlag stets aktivieren?

Nein. Es ist eine bestimmte Kraft erforderlich, um den Rückschlagschutz nach vorne zu führen. Wenn ihre Hand den Rückschlagschutz nur leicht berührt oder darüber gleitet, kann es sein, dass die Kraft nicht ausreicht, um die Kettenbremse auszulösen. Auch bei der Arbeit ist der Griff der Motorsäge fest zu umfassen. Wenn Sie dies tun und ein Rückschlag auftritt,lassen Sie weitere nicht den vorderen Griff los und aktivieren nicht die Kettenbremse, oder die Kettenbremse wird erst aktiviert, wenn sich die Säge bereits ein Stück gedreht hat. In einer solchen Situation kann es vorkommen, dass die Kettenbremse es nicht schafft, die Kette anzuhalten, bevor sie Sie trifft.

Auch bestimmte Arbeitsstellungen können es unwilling machen, dass ihre Hand den Rückschlagschutz erreicht, um die Kettenbremse zu aktivieren, z. B. wenn die Säge in der Fällposition gehalten wird.

Wird die Trägheitsfunktion der Kettenbremse stets aktiviert, wenn ein Rückschlag eintriff?

Nein. Zum einen muss ihre Bremse Funktionieren. Die Bremse lasst sich leicht testen, siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge. Wir empfehlen diesen Test zu Beginn jeder Arbeitstags. Zum anderen muss der Rückschlag stark genug sein, um die Kettenbremse zu aktivieren. Eine zu empfindliche Kettenbremse wurde ständig aktiviert werden, was sich störend auswirken wurde.

Wird mich die Kettenbremse im Fall von Rückschlag stets vor Verletzungenschützen?

Nein. Zum einen muss ihre Bremse Funktionieren, damit die Schutzfunktion gewährt ist. Zum anderen muss sie wie oben beschrieben aktiviert werden, um die Sägekette beim Rückschlag zu stoppen. Und zum dritten kann die Kettenbremse aktiviert werden, noch wenn sich die Führungsschiene zu nahe bei Ihnen befindet, kann es passieren, dass die Bremse nicht mehr verlangsamen und die Kette stoppen kann, bevor die Motorsäge Sie trifft.

Nur Sie selbst und eine vorschfristsmäßige Arbeitstechnik konnen den Rückschlag und seine Risiken ausschalten.

Gashebelsperre

Die Gashebelsperre wurde konstruiert, um eine unbeabsichtigte Aktivierung des Gashebels zu verhindern. Wenn die Sperre (A) in den Handgriff gedrück wird (= beim Umfassen des Handgriffs), wird der Gashebel (B) frei gegeben. Wenn der Handgriff losgelassen wird, gehen sowehl Gashebel als auch Gashebelsperre in ihre jeweiligen Ausgangspositionen zurück. Diese Stellung bedeutet, dass der Gashebel automatisch im Leerlauf gespeppt wird. (9)

Kettenfänger

Der Kettenfänger soll eine abgesprungene oder gerissene Kette auffangen. Eine solche Situation kann in den meisten Fällen durch eine korrekte Kettenspannung (siehe die Anweisungen unter der Überschrift Montage) und durch eine regelmäßige Wartung der Führungsschiene und Kette verhindert werden (siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften). (10)

Rechtshandschutz

Der Rechtshandschutz soll die Hand nicht nur schützen, wenn die Kette abspringt oder reibt, sondern auch sicherstellen, dass Åste und Zweige nicht den Griff um den hinteren Handgriff beeinflussen. (11)

Antivibrationssystem

Das Gerät ist mit einem Antivibrationsystem ausgerüstet, das die Vibrationen wirkungsvoll dampf und so für angenehmere Arbeitsbedingungen sorgt.

Das Antivibrationsystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes. Der Motorsägenkorper inkl. Schneidausrüstung ist mit sog. Antivibrationselementen im Handgriffsystem aufgehigt.

Das Sagen in einer harten Holzart (meist Laubbaume) verursacht mehr Vibrationen als das Sagen in weichem Holz (meist Nadelbäume). Durch das Sagen mit einer falschen, ungeschärften oder falsch geschäften Schneidausrüstung werden die Vibrationen erhöht.

WARNING! Personen mit Blutkreislaufstörungen, die zu often Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäben oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrkörper Symptome feststellen, die darauf hinweisen, dass Sie übermögen Vibrationen ausgesetzt waren. Beispiele für solche Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten üblicherweise in Fingern, Handen und Handgelenken auf. Bei niedrigen Temperaturen können sich diese Symptome verstärken.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt. (12)

Schalldämpfer

Der Schalldampfer soll den Gerauschpegel so welt wie möglich senken und die Abgase des Motors vom Anwender fernhalten.

WARNING! Die Motorabgase sind heißt und können Funken enthalten, die einen Brand verursachen können. Aus thisem Grunde sollen das Gerät niemals im Innenbereich oder in der Höhe von feuergeführlichen Stoffen gestartet werden!

In Gebieten mit warmem, trockenem Klima besteht erhöhte Brandgebung. Gesetze und Vorschriften in diesen Gebieten verlangen möglicherweise, dass der Schalldämpfer u. a. mit einem zugelassenen Funkenfängernetz versehen sein muss. (13)

Gitter in der richtigen Position einsetzen. Gegebenenfalls zum Einsetzen oder Entfernen des Gitters Ringmaulschlussverwenden.

ACHTUNG! Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr hei. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, verbesserten wenn sich feuergeführliche Stoffe und/oder Gase in der Höhe befinden.

WARNING! Motorsägen niemals ohne oder mit defektem Schalldämpfer benutzten. Ein defekter Schalldämpfer kann Gerauschpegel und Feuergefahr erheblich steigern. Stets eine Feuerloschausrücktung in Reichweite haben Motorsägen niemals ohne oder mit defektem Funkenfangernetz benutzten, wenn das Netz in Ihrm Arbeitsgebiet vorgeschreiben ist.

Schneidausrüstung

Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

Verringert die Ruckschlagneigung des Gerätes.
- Reduziert die Gefahr des Abspringens oder Brechens der Sägekette.
- Erhalt eine optimale Schnittleistung.
- Verlangert die Lebensdauer der Schneidausrüstung.
- Vermeidet die Steigerung der Vibrationspegel.

Grundregeln

• Benutzen Sie nur von uns empfohlene Schneidausrüstungen! Siehe die Anweisungen unter der Überschrift Technische Daten.
• Sorgen Sie davon, dass die Schneidezahne die richtige Länge haben und gut geschärft sind! Befolgen Sie unsere Anweisungen und benutzen Sie die empfohlene Feillehre. Eine falsch geschärfte oder beschädigte Sägekette erhöht die Unfallgefahr.
• Korrekten Tiefenbegrenzerabstand beibehalten! Anweisungen befolgen und die empfohlene Tiefenbegrenzerlehre verwenden. Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.
• Halten Sie die Sägekette gespannt! Wenn die Sägekette unzureichend gespannt ist, erhöht sich die Gefahr, dass sie abspringt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.
• Sorgen Sie für eine gute Schmierung und Wartung der Schneidausrüstung! Wenn die Sägekette unzureichend geschmiert wird, erhöht sich die Gefahr, dass sie reibt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.

Rückschlag reduzierende Schneidausrüstung

WARNING! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Ein Rückschlag kann nur vermieden werden, wenn der Anwender davon sorgt, dass der Rückschlagbereich der Schiene nicht mit einem Gegenstand in Berührung kommt.

Die Kraft eines Rückschlags kann reduziert werden, in dem eine Schneidausrüstung mit "eingebauter" Rückschlagreduzierung benutzt und die Sägekette richtig geschärft und gewartet wird.

Führungsschiene

Jekleiner der Radius des Umlenksterns,desto gering die Ruckschlagneigung.

Sägekette

Eine Sägekette besteht aus einer Anzahl von verschiedene Kettengliedern, die in Standardausführung und mit Rückschlagreduzierung erhältlich sind.

WICHTIG! Keine Sägeketten konnen die Rückschlaggefahr ausschreiben.

WARNING! Jeder Kontakt mit einer rotierenden Sägekette kann sehr schwere Verletzungen hervorrufen.

Einige Ausdrücke, die Führungsschiene und Sägekette beschreiben

Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schieren/Kettenkombinationsen durch eine von Husqvarna empfohlene Führungsschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schieren/ Kettenkombinationsen wir empfehlen.

Führungsschiene

Lange (Zoll/cm)
Anzahl Zahne des Umlenksterns (T).
- Teilung der Sägekette (=pitch) (in Zoll). Der Umlenkstern der Führungsschiene und das Kettenantriebsrad der Motorsäge müssen dem Abstand zwischen den Treibgliedern angepasst sein. (14)

Anzahl Treibglieder (St.).Jede Führungsschienenlange hat je nach der Sagekettenteilung sowie der Anzahl Zahne des Umlenksterns eine bestimmte Anzahl Treibglieder.
- Nutbreite der Schiene (Zoll/mm). Die Breite der Führungsschienennut muss der Treibgliedbreite der Sägekette angepasst sein.
- Loch für Kettenöl und Loch für Kettenspannzapfen. Die Führungsschiene muss der Motorsägenkonstruktion angepasst sein. (15)

Sagekette

• Teilung der Sägekette (=pitch) (Zoll) (14)
  Treibgliedbreite (mm/Zoll) (16)
  Anzahl Treibglieder (St.) (17)

Sägekette schärfen und Tiefenbegrenzerabstand justieren

Allgemeines über das Scharfen von Schneidezahlen

• Niemals mit einer stumpfen Sägekette sagen. Die Sägekette ist stumpf, wenn die Schneidausrüstung durch das Holz gespresst werden muss und die Holzspane sehr Klein sind. Bei einer sehr stumpfen Sägekette sind überhaupt keine Holzspanevorhanden. In thisem Fall entsteht nur Holzstaub.
• Eine gut geschärfte Sägekette frisst sich durch das Holz und erzeugt große, lange Holzspane.
• Das saggende Element einer Sägekette, das Schneideglied, besteht aus einem Schneidezahn (A) und einer Tiefenbegrenzernase (B). Der Höhenabstand zwischen den beiden entscheidet über die Schnitttiefe. (18)

Beim Scharfen von Schneidezahlen sind vier Werte zu berücksichtigten.

1 Schärfwinkel (19)
2 Brustwinkel (20)
3 Scharfposition (21)
4 Durchmesser der Rundfeile

Ohne Hilfsmittel ist es äußert schwierig, eine Sägekette korrekt zu schären. Daher empfehlen wir die Anwendung unserer Scharflehre. Sie stellt sicher, dass die Sägekette für optimale Rückschlagreduktion und Schnittleistung geschärft wird. (22)

Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Scharfens Ihrer Motorsägenkette.

WARNING! Das Nichtbefolgen der Scharfanweisungen erhöht die Rückschlagneigung der Sägekette erheblich!

Scharfen der Schneidezahne

Zum Scharfen der Schneidezahne ist eine Rundfeile und eine Scharflehre erforderlich. Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Durchmessers der Rundfeile sowie einer Scharflehrenempfehlung für ihre Motorsagenkette.

• Kontrollieren, ob die Sägekette gespannt ist. Bei unzureichender Spannung ist die Sägekette in seitlicher Richtung instabil, was das korrekte Scharfen erschwert.
• Immer von der Innenseite des Schneidezahns nach außen scharfen. Die Feile beim Zurücksetzen anheiten. Zuerst alle Zähne der einen Seite scharfen, dann die Motorsäge drehen und die Zähne der anderen Seite scharfen.
• So scharfen, dass alle Zähne gleich lang sind. Wenn die Schneidezähne bis auf 4 mm (5/32) Länge abgenutzt sind, ist die Sägekette unbrauchbar und muss weggeworfen werden. (23)

Allgemeines über die Justierung der Tiefenbegrenzung

• Beim Schärfen des Schneidezahns wird die Tiefenbegrenzung (= Schnitttiefe) verringgert. Um die maximale Schneidleistung beizubehalten, muss die Tiefenbegrenzernase auf die empfohlene Höhe gesenkt werden. Siehe die Anweisungen unter der Überschrift Technische Daten über die Justierung des Tiefenbegrenzerabstands an der Sägekette ihrer Motorsäge. (24)

WARNING! Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlagneigung der Sägekette!

Justierung des Tiefenbegrenzerabstands

• Wenn die Justierung des Tiefenbegrenzerabstands vorgenommen wird, müssen die Schneidezähne neu geschärf sein. Wir empfehlen, den Tiefenbegrenzerabstand nach jeder dritten Sägekettenschärfung zu justieren. AchtUNG! Diese Empfehlung setzt voraus, dass die Länge der Schneidezähne nicht unnormal verkurzt worden ist.
• Zur Justierung des Tiefenbegrenzabstands sind eine Flachfeile und eine Tiefenbegrenzerlehre erforderlich. Wir empfehlen die Verwendung unserer Scharflehre für den Tiefenbegrenzabstand, um das korrekte Maß und den richtigen Winkel der Tiefenbegrenzernase zu erhalten.
• Scharflehre über die Sägkette legen. Informationen über die Verwendung der Scharflehre sind auf der Verpackung angegeben. Mit der Flachfeile den überschüssigen Teil der Tiefenbegrenzernase abweilen. Der Tiefenbegrenzerabstand ist korrekt, wenn beim Feilen über die Lehre kein Widerstand mehr zu spären ist. (25)

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Spannen der Sägekette

WARNING! Eine unzureichend gespannte Sägekette kann abspringen und schwere oder)sogar lebensgefährliche Verletzungen verursachen.

Je später man eine Sägekette benutzt,esto länger wird sie. Es ist wichtig, dass die Schneidausrüstung dieser Veränderung entsprechend justiert wird.

Die Kettenspannung ist regelmäßig beim Tanken zu kontrollieren. ACHTUNG! Eine neue Sägekette muss eine gewisse Zeit eingefahren werden, in der die Sägekettenspannung öfter kontrolliert werden muss.

Allgemein gilt, dass man die Sägekette so straff wie möglich spannen soll, aber nur so straff, dass man sie noch leicht von Hand drehen kann. (26)

Den Knauf durch Herausklappen losen. (30)
- Durch Drehen des Knaufs im Gegenuhrzeigersinn wird der Schienenschutz gelost. (31)
Die Kettenspannung wird wie folgt justiert: Das Rad nach unten drehen (+) ,um die Spannung zu erhöhen, und nach oben (-) ,um die Spannung zu lockern. (32)
- Durch Drehen des Knaufs im Uhrzeigersinn wird die Schienenkupplung angezogen. (33)
- Knauf wieder einklappen, um die Spannung zu sichern. (34)

Schmierung der Schneidausrüstung

WARNING! Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oder)sagar lebensgefährliche Verletzungen verursachen.

Sägekettenöl

Sägekettenöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute FlieBeigenschaften aufweisen.

Als Motorsägenhersteller haben wir ein optimales Sägekettenöl entwickelt, das dank seiner pflanzlichen Basis außer dem biologisch abbaubar ist. Wir empfehlen dazu die Verwendung unseres Kettenöls der Umwelt zuliebe, und damit die Sägekette länger halt. Wenn unser Original-Sägekettenöl nicht erhältlich ist, empfehlen wir, herkömmliches Sägekettenöl zu benutzen.

Niemals Altöl verwenden! Es ist schädlich für Anwender, Gerät und Umwelt.

WICHTIG! Bei der Verwendung von pflanzlichem Sägekettenöl sind Führungsschienennut und Sägekette vor der längeren Aufbewährung auszubauen und zu reinigen. Ansonsten besteht die Gefahr, dass das Sägekettenöl oxidiert, wodurch die Sägekette steif wird und der Umlenkstern der Führungsschiene schleift.

Nachfüllen von Sägekettenöl

• Alle unsere Motorsägenmodèle sind mit automatischer Kettenschmierung versehen. Bei einigen Modellen kann auch die Oldurchflussmenge eingestellt werden.
• Kettenöl- und Kraftstoffank sind so dimensioniert, dass der Kraftstoff zur Neige geht, bevor das Sägekettenöl verbraucht ist.
  These Sicherheitsfunktion setzen jedoch voraus, dass das richtige Kettenöl verwendet wird (ein zu dunnflüssiges Öl wird verbraucht, bevor der Kraftstoffank leer ist) sowie die Empfehlung bzgl. der Vergasereinstellung (bei einer zu mageren Einstellung reicht der Kraftstoff länger als das Sägekettenöl) und die Empfehlungen für die Schneiedausrüstung (eine zu lange Führungsschiene erfordert mehr Kettenöl) befolgt werden.

Kontrolle der Sägekettenschmierung

• Beim Tanken ist immer die Sägekettenschmierung zu kontrollieren.

Die Führungsschienenspitze im Abstand von etwa 20 cm (8 Zoll) auf einen festen, hellen Gegenstand richten. Nach 1 Minute Betrieb mit 3/4 Vollgas muss ein deutlicher Ölrand am hellen Gegenstand sightbar sein.

Wenn die Sagekettenschmierung nicht Funktioniert:

• Kontrollieren, ob der Sägekettenölkanal verstopf ist. Bei Bedarf reinigen. (35)
• Kontrollieren, ob die Nut der Führungsschiene sauber ist. Bei Bedarf reinigen. (36)
• Kontrollieren, ob der Umlenkstern der Führungsschiene sich leicht bewegen{lasset und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren.(37)

Wenn die Schmierung der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen und Maßnahmen nicht Funktioniert, muss die Servicewerkstatt aufgesucht werden.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Kettenantriebsrad

Die Kupplungstrommel ist mit einem der folgenden Kettenantriebsräder versehen:

A Spur-Antriebsrad (das Kettenantriebsrad ist auf die Trommel geschweit)
B Rim-Antriebsrad (austauschbar) (38)

Regelmäß den Verschleib des Kettenantriebsrades kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. Das Kettenantriebsrad bei jedem Wechsel der Sägekette austauschen.

Schmierung des Nadellagers

Beide Varianten des Kettenantriebsrads haben ein eingebautes Nadellager an der Abtriebswelle, das regelmäßig geschmiert werden muss (einalmal wochentlich). ACHTUNG! Immer hochqualitatives Lagerfett oder Motoröl verwenden.

Siehe die Anweisungen unter der Überschrift Wartung, Schmierung des Nadellagers.

Verschleibkontrolle der Schneidausrüstung

Die Sägekette tätig im Hinblick auf Folgenden kontrollieren:

Sichtbare Risse an Nieten und Gliedern.
- Steigkeit der Sägekette.
- Unnormaler Verschleib an Nieten und Gliedern.

Die Sägekette entsorgen, wenn sie einen der o. g. Punktef aufweist.

Wir empfehlen, eine neue Sägekette zu benutzen, um den Verschleib der alten Kette beurteilen zu konnen.

Wenn die Schneidezähne nur noch eine Länge von 4 mm haben, ist die Sägekette verschlissen und muss weggeworfen werden.

Führungsschiene

Regelmäßig kontrollieren:

• Ob sich an den Außenseiten der Führungsschienennut Grate gebildet haben. Bei Bedarf abfeilen.
• Ob die Führungsschienennut unnormal verschlissen ist. Wenn ja, Führungsschiene auswechseln.
• Ob der Umlenkstern der Führungsschiene unnormal oder Ungleichmäßig verschlissen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt.
  Regelmäbiges Wenden der Führungsschiene verlangert ihre Lebensdauer.

WARNING! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Meiden Sie alle Arbeitsaufgaben, für die Sie sich nicht ausreichend qualifiziert fühlen. Siehe die Anweisungen unter den Überschriften Persönliche Schutzausrüstung, Vorbeugende Maßnahmen gegen Rückschlag, Schneiedausrücktung und Allgemeine Arbeitsvorschriften.

Vermeiden Sie Situationen, in denen Rückschlaggefahr besteht. Siehe die Anweisungen unter der Überschrift Sicherheitsausrüstung des Gerätes.

Benutzen Sie die empfohlene Schneidausrüstung und kontrollieren Sie deren Zustand. Siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften.

Kontrollieren Sie die Funktion der Sicherheitsausrüstung der Motorsäge. Siehe die Anweisungen unter den Überschriften Allgemeine Arbeitsvorschriften und Allgemeine Sicherheitsvorschriften.

Montage von Schiene und Kette

WARNING! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu,tragen.

• Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff geführt wird. (40)
• Kettenspannrolle lösen und Kupplungsdeckel (Kettenbremse) entfern. Transportschutz entfern. (41)
  Die Schiene über die Schierenbolzen montieren. Die Schiene in der hintersten Position aufsetzen. Die Kette um das Kettenantriebsrad und in die Schienennut legen. Auf der Oberseite der Schiene beginnen. (42)
• Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind.
  Kupplungsdeckel montieren und den Kettenspannzapfen in das Loch in der Schiene einpassen. Kontrollieren, ob die Treibglieder der Kette auf das Kettenantriebsrad passen und die Kette richtig in der Schienennut liegt.
• Das Rad nach unter drehen (+), um die Kette zu spannen. Die Kette solte so gespannt werden, dass sie von der Schierenunterseite nicht durchhängt. (32)
  Die Kette ist korrekt gespannt, wenn sie von der Schierenunterseite nicht durchhängt, aber noch problemlos von Hand gedreht werden kann. Die Schienenspitze nach oben halten und die Schierenkupplung durch Drehen des Knaufs im Uhrzeigersinn anziehen. (33)
  An einer neuen Kette muss die Kettenspannung oft kontrolliert werden, bis die Kette eingefahren ist. Die Kettenspannung regelmäßig prüfen. Mit einer richtig gespannten Kette wird eine gute Schnittleistung und eine lange Lebensdauer erzielt. (43)

Montage der Rindenstütze

Zur Montage einer Rindenstütze wenden Sie sichitte an.
Ohre Serviceworkstatt. (44)

Kraftstoff

Hinweis! Das Gerät ist mit einem Zweitaktmotor ausgestattet undDMAauchschlichmit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumiscende Ölmenge genau abgemessen werden. Beim Mischen kleiner Kraftstoffmengen wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.

WARNING! Beim Umgang mit Kraftstoff für gute Belüftung sorgen.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.
• Als niedrigste Oktanzahl wird 90 (RON) empfohlen. Bei Benzin mit niedrigeren Oktanzahlen als 90 kann im Motor ein sog. "Klopfen" aufreten. Dies führt zu erhöhter Motortemperatur und verstärker Belastung der Lager, was schwere Motorschäden verursachen kann.
• Wenn ständig mit hoher Drehzahl gearbeitet wird (z.B. beim Entasten), ist eine höhere Oktanzahl zu empfehlen.

Umweltfreundlicher Kraftstoff

HUSQVARNA empfeht die Verwendung von umweltfreiundlichem Benzin (sog. Alkylkatraktstoff), entweder fertig gemischtes Zweitaktbenzin von Aspen oder ein Gemisch aus umweltfreiundlichem Benzin für Viertaktmotoren und Zweitaktöl (siehe nachstehend). Beachten, dass beim Wechsel des Kraftstofftypus möglicherweise der Vergaser eingestellt werden muss (siehe die Anweisungen unter "Vergaser").

Bioethanol

HUSQVARNA empfeihlt die Verwendung von handelsüblichem Kraftstoff mit hochstens 10% Ethanol.

Einfahren

Während der ersten 10 Stunden ist ein Fahren bei zu hoher Drehzahl und über langere Zeiträume zu vermeiden.

Zweitaktöl

• Das Beste Resultat und die Beste Leistung wird mit HUSQVARNA-Zweitaktmotor erzielt, das speziell für unsere luftgekühnten Zweitaktmotoren hergestellt wird.
• Niemals Zweitaktöl für wassergekühte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.
• Niemals Öl für Viertaktmotoren verwenden.
• Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.

174 - German

Mischungsverhältnis

1:50 (2%) mit HUSQVARNA-Zweitaktöl.
1:33 (3 %) mit anderen Ölen für luftgekühte
Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter Zweita	ktöl, Liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemisch werden soll, einfllen. Danach die gesamte Ölmenge einfllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben.
  Vor dem Einfullen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).
• Kraftstoff hochstens für einen Monat im Voraus mischen.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

Kettenöl

Zum Schmieren empfehlen wir ein spezielles Öl (Kettenschmieröl) mit eigenen Hafteigenschaften. (48)
- Auf keinen Fall Altöl verwenden. Dadurch konnen Schäden an Ölpumpe, Schiene und Kette entstehen.
- Es ist wichtig, eine für die aktuelle Lufttemperatur geeignete Ölsorte (mit entsprechender Viskosität) zu verwenden.
- Bei Lufttemperaturen unter 0^ können gewisse Ole dockflüssig werden. Dies kann zu Überlastung der Olpumpe führen und hat Schäden an den Pumpenteilen zur Folge.
- Informieren Sie sich bei ihrer Servicewerkstatt über das geeignete Kettenschmieröl.

Tanken

WARNING! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Den Motor abstellen und vor dem Tanken eine Minute abkühlen halten.

Den Tankdeckel stets vorsichtig offen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen.

Um den Tankdeckel herum abwischen. Kraftstoff- und Kettenöltank regelmäßig reinigen. Den Kraftstofffilter mindestens einzelmal pro Jahr auswechseln. Verunreinigungen im Tank führen zu Betriebsstörungen. Vor dem Auffullen durch kraftiges Schütteln des Behalters sicherstellen, dass der Kraftstoff gut gemischt ist. Die Volumina von Kettenöl- und Kraftstofftank sind aufeinander abgestimmt. Deshalb stets Kettenöl und Kraftstoff gleichzeitig nachfüllen. (48)

WARNING! Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich. Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht Besteht besteht Feuer-, Explosions- und Vergiftungsgefahr.

Abnehmer des Tankdeckels und des Kettenöldeckels

• Auf den strukturierten Bereich des Klapphebels drücken und den Klapphebel in eine aufrechte Position anheiten. (49)
• Den Deckel durch Drehen gegen den UhrzeigersinnLOsen. (50)
  Den Deckel abnehmer. (51)

Austauschen des Tankdeckels und des Kettenöldeckels

Den Deckel mit dem Klapphebel in aufrechter Position einsetzen. (52)
Den Tankdeckel im Uhrzeigersinn fest zudrehen. (53)
Den Klapphebel nach unter klappen. (54)

WICHTIG! Beschädigte Deckel immer austauschen.

Sicherer Umgang mit Kraftstoff

• Niemals Kraftstoff nachfüllen, wenn der Motor lauft.

• Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktol) ist für gute Belüftung zu sorgen.

• Das Gerät vor dem Starten mindestens 3 m von der Stelle entfern, an der getankt wurde.
• Das Gerät niemals starten, wenn:
  1 Kraftstoff oder Kettenöl darüber verschüttet wurde. Verschüttetes restlos abwischen und die Kraftstoffdampfe verdunsten halten.
  2 Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben,ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.
  3 Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäß auf Undichtigkeiten überprüfen.

WARNING! Niemals ein Gerät mit sightbaren Schäden an Zündkerzenschutz und Zündkabel verwenden. Es besteht die Gefahr der Funkenbildung, was ein Feuer verursachen kann.

Transport und Aufbewährung

Die Motorsäge und den Kraftstoff so aufbewahren, dass evtl. auslaufender Kraftstoff und Dämpfe nicht mit Funken oder offen Flammen in Berührung kommt konnen. Quellen für Funkenbildung sind elektrische Maschinen, Elektromotoren, elektrische Steckdosen und Schalter, Heizkessel usw.
- Zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck bestimmte und zugelassene Behälter zu verwenden.
- Bei längerer Aufbewährung oder beim Transport der Motorsäge sind Kraftstoff- und Kettenöltank zu entleeren. Fragen Sie an der nachsten Tankstelle nach, wo Sie ihre Altbestände an Kraftstoff und Sägekettenöl entsorgen können.
- Bei Transport oder Aufbewährung des Geräts muss der Transportschutz für die Schneidausrüstung immer montiert sein, um einen versehentlichen Kontakt mit der scharfen Kette zu vermeiden. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Höhe verursachen.
Zündkappe von der Zündkerze abnehmer. Kettenbremse aktivieren.
- Sichern Sie die Maschine während des Transports.

Langzeitaufbewährung

Kraftstoff- und Öltanks an einem gut belufteten Ort leeren. Den Kraftstoff in zugelassenen Kanistern an einem sicheren Ort aufbewahren.

Führungsschienenschutz montieren. Gerät reinigen. Siehe die Anweisungen unter der Überschrift Wartungsplan.

Vor der Langzeitaufbewährung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.

Starten und stoppen

WARNING! Vor dem Start ist Folgendes zu beachten:

Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um die Gefahr eines Kontakts mit der rotierenden Kette zu verhindern.

Die Motorsäge nicht starten, ohne dass Schiene, Kette undSAMTliche Abdeckungen montiert sind. Andernfalls kann sich die Kupplung losenz und Verletzungen verursachen.

Das Gerät auf einen festen Untergrund stellen. Sorgen Sie dazu, dass Sie fest und sichere stehen, und dass die Kette nicht mit einem Gegenstand in Berührung kommt kann.

Sorgen Sie davon, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Das Startseil niemals um die Hand wickeln.

Starten

Die Kettenbremse muss eingeschaltet sein, wenn die Motorsäge gestartet wird. Die Bremse aktivieren, indem der Handschutz nach vorn geführt wird. (55)

Kalter Motor

Startposition, 1: Den Start-/Stoppschalter in die Chokeposition bringen. Dazu den roten Hebel nach auBen und nach obenziehen. (56)

Kraftstoffpumpe (2): Mehrmals auf die Gummblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füssen beginnnt (ca. 6 Mal). Die Blase braucht nicht ganz gefällt zu werden. (56)

Den vorderen Griff mit der linken Hand umfassen. Mit dem rechten Fuf in den hinteren Griff treten und die Motorsage gegen den Boden drucken. (57)

Starhandgriffziehen,3:Den Starhandgriff mit der rechten Hand fassen und das Startseil bis zum ersten Widerstand (die Starterklienrasten ein) langsam hersausziehen, danach das Seil schnell und kraftvoll hersausziehen, bis der Motor startet.

Den roten Chokehebel einschieben, 4: Sobald das typische Zündgeräusch des Motors zu vernehmen ist, den roten Chokehebel einschieben.

Starhandgriffziehen (5):Weitere Startversuchemachen,bis der Motor anspringt.

Warmer Motor

Startposition, 1: Für korrekte Choke/Startgas-Einstellung für Warmstart den roten Chokehebel nach außen ziehen und nach oben drucken. (56)

Kraftstoffpumpe (2): Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füssen beginnnt (ca. 6 Mal). Die Blase braucht nicht ganz gefällt zu werden. (56)

Den roten Chokehebel einschieben, 3: Der Choke wird so ausgeschelt, da er für den Warmstart der Kettensägen nicht erforderlich ist. Durch die Betätigung des Start-/Stopp-Schalters wurde jedoch eine hohe Leerlaufdrehzahl eingestellt, was den Warmstart erleichtert.

Starthandgriffziehen,4:Den vorderenGriff mit der linken Hand umfassen.Mit dem rechten FuB in den hinteren Griff treten und die Motorsage gegen den Boden drucken.(57)

Den Startgriff mit der rechten Hand fassen und das Startseil bis zum ersten Widerstand (die Starterklienrasten ein) langsam herausziehen, danach das Seil Schnell und kraftvoll hersausziehen, bis der Motor startet.

Da die Kettenbremse immer noch eingeschaltet ist, muss die Motordrehzahl so schnell wie möglich auf Leerlauf reduziert werden, was durch das Ausschalten der Gassperre erreicht wird. Zum Ausschalten liegt den Gashebel betätigten. Dadurch vermeiden Sie unnötigen Verschleiß an Kupplung, Kupplungstrommel und Bremsband. Die Maschine einige Sekunden im Leerlauf laufen{lassen, bevor Vollgas gegeben wird.

Hinten an der Säge (A) befinden sich vereinfachte, illustrierte Schritt-für-Schritt-Starthinweise. (57)

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät konnten die Folge sein.

Hinweis! Die Kettenbremse ruckstellen, indem der Handschutz zum Handgriffbuhl gefuhrt wird. Damit ist die Motorsäge bereit zur Anwendung.

WARNING! Das Einatmen der Motorabgase, des Kettenölnebs und des Staubs von Sagespänen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.

Die Motorsäge niemals starten, ohne dass Schiene, Sägekette und sämtliche Abdeckungen korrekt montiert sind. Siehe die Anweisungen unter der Überschrift Montage. Ohne montierte Führungsschiene und Kette kann sich die Kupplung offen und schwere Schäden verursachen.
Die Kettenbremse muss beim Starten der Motorsäge eingeschaltet sein. Siehe die Anweisungen unter der Überschrift Starten und Stoppen. Die Motorsäge nicht "aus der Hand" anwerfen. Diese Methode ist äußertst gefährlich, da man leicht die Kontrolle über die Motorsäge verliert. (55)
- Das Gerät niemals im Innenbereich starten. Seien Sie sich der Gerfahr bewusst, die das Einatmen von Motorabgasen birgt!
- Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit

der Schneidausrüstung in Berührung kommt konnen.

Die Motorsäge stets mit beiden Händen halten. Mit der rechten Hand den hinteren Griff und mit der linken den vorderen Griff umfassen. Alle Benutzer, ob Links- oder Rechtshänder, müssen die Handgriffe so greifen. Fest umfassen, sodass Daumen und Finger den Handgriff umschieden.

Stoppen

Zum Abstellen des Motors den Start/Stoppschalter eindrücken. (59)

ACHTUNG! Der Start/Stoppschalter Goes automatisch in die Betriebsposition zurück. Um ein ungewoltes Starten zu vermeiden, muss bei einer unbeaufsichtigten Maschine stets die Zündkappe von der Zündkerze entfertet werden. (60)

Vor jeder Anwendung: (61)

1 Kontrollieren, ob die Kettenbremse ordnungsgemäß Funktioniert und unbeschädigt ist.
2 Kontrollieren, ob derindhere Rechtshandschutz unbeschädigt ist.
3 Kontrollieren, ob die Gashebelsperre ordnungsgemäß Funktioniert und unbeschädigt ist.
4 Sicherstellen, dass der Stoppschalter Funktionstüchtig und unbeschädigt ist.
5 Kontrollieren, ob sümttliche Handgriffe frei von Öl sind.
6 Kontrollieren, ob das Vibrationsdämpfungssystem fungkioniert und unbeschädigt ist.
7 Kontrollieren, ob der Schalldampfer fest sitzt und unbeschädigt ist.
8 Kontrollieren, ob sãmtliche Teile der Motorsäge vorhanden, fest angezogen und unbeschädigt sind.
9 Kontrollieren, ob der Kettenfänger an seinem Platz sitzt und unbeschädigt ist.
10 Kettenspannung überprüfen.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit einer Motorsäge. Diese Information kann natürlich in keiner Weise die Ausbildung und langjährige Erfahrung eines Fachmanns ersetzen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollen den Sie einen Fachmann um Rat fragen. Wenden Sie sich an ihren Fachhändler, ihre Servicewerkstatt oder einen erfahrenen Motorsägenfuhrer. Vermeiden Sie jeder Arbeit, für die Sie nicht ausreichend qualifiziert sind!

Vor der Benutzung der Motorsäge mussen Sie wissen, was ein Rückschlag ist, und wie er vermieden werden kann. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Vor der Benutzung der Motorsäge mussen Sie den Unterschied verstehen zwischen dem Sagen mit der Unterseite bzw. Oberseite der Führungsschiene. Siehe die Anweisungen unter den Überschriften Vorbeugende Maßnahmen gegen Rückschlag und Sicherheitsausrüstung des Geräts.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Grundlegende Sicherheitsvorschriften

1 Behalten Sie die Umgebung im Auge:
- Um sicherzustellen, dass weder Menschen noch Tiere oder andere ihre Kontrolle über das Gerät beeinflussen können.
- Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommt oder von einem fallenden Baum verletzt werden.

ACHTUNG! Befolgen Sie die oben genannten Punkte, aber benutzen Sie nie eine Motorsäge, ohne die Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen.

2 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Käite usw. Bei schlechtem Wetter ist das Arbeitsen nicht nur ermudend, es konnen außer dem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.
3 Beim Absägen von kleinen Ästen ist Vorsicht geboten, und das Sägen in Büschen ist zu vermeiden (= viele Äste gleichzeitig). Kleine Äste können nach dem Absägen in der Sägekette hangenbleiben, gegen den Anwender geschleudert werden und schwere Verletzungen verursichen.
4 Sicherstellen, dass Sie sichere gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Åste, Löcher, Gräben usw.), wenn Sie unvermittelt ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein.
5 Beim Sagen von Baumen, die unter Spannung stehen, äußert vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsagen in seine normale Stellung zuschnittschnellen. Wenn Sie an der falschen Stelle stehen oder den Sageschnitt falsch setzen, konnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle konnen schwere Verletzungen zur Folge haben.

6 Bei Standortwechseln wird die Sägekette mit der Kettenbremse geschichert und der Motor abgestellt. Die Motorsäge mit Führungsschiene und Sägekette nach hinten gerichtetlagen. Bei längeren Wegen und Transporten muss ein Führungschemenschutz verwendet werden.
7 Beim Abstellen der Motorsäge auf den Boden die Sägekette mit der Kettenbremse sichern und das Gerät immer im Auge gehalten. Bei längeren Arbeitsunterbrechungen sollen der Motor abgestellt werden.

WARNING! Gelegentlich setzen sich Split im Kupplungsdeckel fest, wodurch die Kette blockieren kann. Zur Reinigung grundsatzlich den Motor abstellen.

Grundregeln

1 Wenn man verstehen hat, was ein Rückschlag ist und wie er entsteht, kann man das Überschungsmoment verringn oder beseitigen. Eine Überschung erhöht die Unfallgefahr. Die meisten Rückschläge sind schwach, eine einzeln möglichst blitzschnittlich und sehr kraftvoll auftreten.

2 Die Motorsäge immer in einem festen Griff halten, mit der rechten Hand am hinteren Handgriff und der linken Hand am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschlieben. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen. Durch diesen Griff kann man die Rückschlagkraft am besten verringern und gleichzeitig die Kontrolle über die Motorsäge gehalten. Die Handgriffe nicht loslassen! (62)
3 Die meisten Rückschlagunfälle ereignen sich beim Entasten. Der Anwender hat davon zu sorgen, dass er fest und sicher liegt und keine Gegenstände am Boden liegen, über die er stolpern konnte, so dass er sein Gleichgewicht verliert.
Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum oder einen anderen Gegenstand berühren und einen Rückschlag auslösen.
Das Werkstück stets beobachten. Sind die gesägten Abschnittte Klein und leicht, können sie sich in der Sägekette verfangen und gegen den Bediener geschleudert werden. Auch wenn dies allein nicht immer gefährlich sein muss, können Sie überrascht werden und die Kontrolle über die Säge verlieren. Niemals gestapelte Stämme oder Åste sagen, sondern sie erst auseinanderziehen. Jeweils nur einen Stamm oder einen Abschnitt sagen. Die abgesägten Abschnittte entfern, um die Sicherheit des Arbeitsbereichs zu bewahren. (63)
4 Die Motorsägearfniemalsüber Schulterhöhe benutzt werden,und es ist zu vermeiden,mit der Schienenspitze zu sagen.Die Motorsäge niemals mit nur einer Hand halten und benutzen. (64)
5 Um ihre Motorsäge voll unter Kontrolle zu haben, müssen Sie fest und sichere stehen. Arbeiten Sie niemals auf einer Leiter stehend, oben auf einem Baum oder in anderen Positionen, in denen Sie keinen festen Grund unter den Fußben haben, auf dem Sie sichere stehen. (65)
6 Immer mit hoher Kettengeschwindigkeit sagen, d.h. mit Vollgas.
7 Beim Sägen mit der Oberseite der Führungsschiene,... Besides vorsichtig sein, d.h. wenn von der Unterseite des Objeks gesagt wird. These Technik wird als Sagen mit schiebender Kette bezeichnet. Die Sägekette schiebt bzw die Motorsäge nach hinten zum Anwender. Bei klemmender Sägekette kann die Motorsäge darüber zum Bediener geschleudert werden. (66)
8 Wenn der Anwender die nach hinten schiebende Kraft der Motorsäge nicht durch seine Körperkraft ausgleicht, besteht die Gefahr, dass die Motorsägesich so welt nach hinten schiebt, dass nur noch der Rückschlagbereich Kontakt mit dem Baumstamm hat und ein Rückschlag ausgelöst wird. (67)
Das Sagen mit der Unterseite der Führungsschiene, d.h. von der Oberseite des Baumstammes nach unten, wird als Sagen mit ziehender Kette bezeichnet.

Die Motorsäge wird zum Baumstamm hingezogen und die Vorderkante des Motorsägenkörpers fungiert als tatsächliche Stütze am Stamm. Beim Sagen mitziehender Kette hat der Anwender eine bessere Kontrolle über die Motorsäge und über den Rückschlagbereich der Führungsschiene. (68)
9 Die Anweisungen zum Scharfen und Warten der Führungsschiene und Sägekette sind zu befolgen. Beim Auswechseln der Führungsschiene und Sägekette sind nur von uns empfohlene Kombinationen zu verwenden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

Grundlegende Sägetechnik

WARNING! Die Motorsäge beim Einsatz niemals nur mit einer Hand halten. Die Motorsäge lasst sich mit nur einer Hand nicht sicher bedieten. Die Griffe stets mit beiden Händen fest und sicher halten.

Allgemeines

• Immer mit Vollgas sagen!
• Nach jedem Sageschnitt den Motor im Leerlauf laufen halten (wenn der Motor langere Zeit mit der Höchstdrehzahl lauft, ohne belastet zu werden, d.h., wenn der Motor nicht den beim Sagen durch die Sägekette erzeugten Widerstand versprürt, konnen schwere Motorschäden die Folge sein).
• Von der Oberseite sagen = Mit "ziehender" Kette sagen.
  Von der Unterseite sagen = Mit "schiebender" Kette sagen.

Beim Sagen mit "schiebender" Kette besteht erhöhte Rückschlaggefahr. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Bezeichnungen

Ablängen = Allgemeine Bezeichnung für das Durchsagen von Baumstätmen.

Entasten = Absagen von Ästen von einem gefällten Baum.

Brechen = Wenn z.B. der Baumstamm bricht, der abgelängt werden soll, bevor der Sageschnitt vollendet ist.

Vor jeder Ablängung sind fünf wichtige Faktoren zu berücksichtigten.

1 Die Schneidausrüstungarf nicht im Sageschnitt festgeklemmt werden. (69)
2 Der Baumstammarf nicht abbrechen. (70)
3 Die SägekettearfährenddesDurchsagensund danachwederdenErdbodennoch einenanderen Gegenstand berühren. (71)
4 Besteht Rückschlaggefahr? (4)

5 Haben die Geländestruktur und die Beschaffenheit der Umgebung einen Einflüß daraufuf, wie safer Sie geben und stehen können?

Ob die Sägekette festklemmt oder der Baumstamm bricht, ist von zwei Faktoren abhängig: Wie der Baumstamm vor und nach dem Ablängen gestützt wird und ober unter Spannung stehen.

Das Festklemmen und Brechen kann in den meisten Fällen vermieden werden, in dem in zwei Arbeitsgängen abgelängt wird, d.h. von der Oberseite und von der Unterseite. Es gilt ganz einfach die "Neigung" des Baumstamms zu eliminieren, die Sägekette festzuklemen oder zu brechen.

WICHTIG! Wenn die Sägekette im Sageschnitt festklemmt, den Motor abstellen! Nicht versuchen, die Motorsäge mit Gewalt herauszuziehen, weil Verletzungsgefahr durch die Sägekette besteht, wenn die Motorsäge plötzlich freikommen. Einen Hebearm benutzen, um die Motorsäge freizubekommen.

Die nachfolgenden Punkte sind eine theoretische Durchsicht der früfigsten Situationen, in die ein Motorsägenfuhrer geraten kann.

Entasten

Beim Entasten von dickeren Åsten gilt dasselbe Prinzip wie beim Ablängen.

Beschwerliche Aste sind Stück für Stück abzulängen. (72)

Ablängen

WARNING! Niemals versuchen, gestapolte oder dicht beieinander liegende Stämme zu sagen. Solches Vorgehen steigert die Rückschlaggefahr und somit das Risiko einer schweren oder lebensgefährlichen Verletzung erheblich.

Bei einem Stapel mit Stämmen ist jeder zu saggende Stamm vom Stapel wegzubewegen, auf einen Sägebock o. Ä. zu legen und einzeln zu sagen.

Die gesagten Abschnittte aus dem Arbeitsbereich entfernen. Wenn sie im Arbeitsbereich liegen bleiben, erhöhen sie sowohl das Risiko für einen versehentlichen Rückschlag als auch die Stolpergefahr beim Arbeiten. (73)

Der Stamm liegt auf dem Erdboden. Es besteht keine Gefahr, dass die Sägekette festklemmt oder der Baumstamm bricht. Es besteht jedoch die Gefahr, dass die Sägekette nach dem Durchsagen den Erdboden berührt. (74)

Von oben durch den ganzen Stamm sagen. Am Ende des Sageschnitures ist Vorsicht geboten, um zu verhindern, dass die Sägekette den Erdboden berührt. Mit Vollgas weiterarbeiten, aber vorsichtig sein. (75)

Wenn die Möglichkeit vorhanden ist (= kann der Stamm gedreht werden?), sollte der Stamm zu 2/3 durchgesagt werden.

Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusagen. (76)

Der Stamm wird an einem Ende gestützt. Es besteht groBe Gefahr, dass er bricht. (77)

Zuerst von unter sagen (etwa 1/3 des Stammdurchmessers).

Das Durchsagen von oben beenden, bis die Sageschnitte aufeinander treffen. (78)

Der Stamm wird an beiden Enden gestützt. Es besteht groBe Gefahr, dass die Sägekette eingeklemmt wird. (79)

Zuerst von oben sagen (etwa 1/3 des Stammdurchmessers).

Dann von unten sagen, bis die Sageschnitte aufeinander treffen. (80)

Technik beim Fällen von Bäumen

WICHTIG! Es ist viel Erfahrung erforderlich, um einen Baum zu fällen. Ein unerfahrrener Motorsägenanwender sollte keine Bäume fällen. Meiden Sie alle Arbeiten, für die Sie sich nicht ausreichend qualifiziert fühlen!

Sicherheitsabstand

Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nachstgelegen den Arbeitsplatz soll 2 1/2 Baumlängen betragen. Sorgen Sie dazu, dass sich in thism Gefahrenbereich weder vor noch nach dem Fällen,jemand aufhalt.(81)

Fällrichtung

Beim Bäumefallen ist es wichtig, dass ein Baum nach dem Fällen leicht abzulängen und zu entasten ist. Der Anwender soll in der Nähe des gefällten Stammes sicheregen und stehen können.

Nachdem sich der Anwender für die Fällrichtung des Baumes entschieden hat, muss er dessen natürliche Fallrichtung beurteilen.

Folgende Faktoren sind damit zu berücksichtigten:

• Neigung
  Krummschaftigkeit
• Windrichtung
  Anordnung der Aste
• Evtl. Schneegewicht
• Hindernisse in Reichweite des Baums: z. B.andere Bäume, Stromleitungen, Straßen und Gebäude.
• Den Stamm auf Schäden und Fäulnis untersuchen; dadurch erhöht sich die Wahrscheinlichkeit, dass der Baum sich lost und fällt, bevor Sie damit rechnen.

Nach Berücksichtigung dieser Faktoren kann der Anwender gezwungen sein, die natürliche Fallrichtung des Baumes zu akzeptieren, da es unmöglich oder zu

geführlich ist, den Baum in die gewünschte Richtung zu fällen.

Ein anderer wichtiger Faktor, der nicht die Fällrichtung, weil aber die persönliche Sicherheit des Anwenders beeinflusst, ist das Überprüfen des zu fällenden Baumes auf beschädigte oder abgestorbene Åste, die den Anwender während der Fällarbeit verletzen können, wenn sie abbrechen.

Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfüngt. Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es besteht sehr große Unfallgefahr. Siehe die Anweisungen unter der Überschrift Vorgehen bei einer mißgluckten Fällung. (82)

WICHTIG! Bei gefährlichen Arbeitsmomenten beim Fällen sollen den Gehorschützer direkt nach Beendigung des Sagevorgangs hochgeklappt werden, damit Gerausche und Warnsignale wahrgenommen werden können.

Enfernen von Åsten im unteren Stammbereich und Rückzugsweg

Den Stamm bis auf Schulterhöhe entasten. Dabei ist es am sichersten, von oben nach unter zu arbeiten und den Stamm zwischen Körper und Motorsäge zu haben. (83)

Unterholz rund um den Baum entfernen und auf evtl. Hinderisse achten (Steine, Aste, Locher usw.), so dass ein leichter Rückzugsweg gesichert ist, wenn der Baum zu fallen beginnt. Der Rückzugsweg solle etwa 135^ schrag hinter der geplanten Fällrichtung des Baumes liegen. (84)

1 Gefahrenbereich
2 Rückzugsgweg
3 Fällrichtung

Fallen

WARNING! Wir raten unerfahrenen Anwendern davon ab, einen Baumstamm mit einer Schienenlange zu fällen, die kleiner ist als der Stammdurchmesser!

Gefällt wird mit drei Sageschnitten. Zuerst wird eine Kerbe geschritten, d.h. ein Schnitt von oben und ein Schnitt von unter, dann wird der eigentliche Fällschnitt gesagt. Wenn diese Sageschnitte richtig ausgeführten werden, kann man die Fällrichtung sehr genau bestimmen.

Kerbe

Beim Schneider einer Kerbe mit dem Sageschnitt von oben beginnen. An der Fällrichtungsmarkierung der Sage (1) ein entferntes Ziel im Gelände anvisieren, wo der Baum fallen soll (2). Rechts vom Baumstamm, hinter der Sage stehen und mit ziehender Kette sagen.

Dann einen Sageschnitt von unter machen, der einzel auf den Sageschnitt von oben trifft. (85)

Die Schnittiefe der Kerbe soll etwa 1/4 des Stammdurchmessers und der Winkel zwischen dem oberen und unteren Schnitt mindestens 45^ betragen.

Der Schnittpunkt der beiden Schnittte wird als Kerbschnittlinie bezeichnet. Die Kerbschnittlinie soll exakt horizontal verlaufen und gleichzeitig einen rechten Winkel (90^) zur Fallrichtung bilden. (86)

Fällschnitt

Der Fällschnitt wird von der anderen Seite des Stammes ausgeführrt und muss absolut horizontal verlaufen. Links vom Baumstamm stehen und mit zehender Kette sagen. Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen. (87)

Die Rindenstütze (falls montiert) hinter dem Brechmaß ansetzen. Mit Vollgas sagen und mit der Sägekette/ Führungsschiene langsam in den Baumstamm schneiden. Aufpassen, ob sich der Baumstamm entgegengesetzt zur Fällrichtung bewegt. Einen Fällkeil oder einen Fällheber in den Fällschnitt schieben, sobald die Schnitttiefe dies gestattet.

Der Fällschnitt soll parallel zur Kerbschnittlinie abschieden, so dass der Abstand zwischen beiden Schnitten mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesagte Teil des Stamm wird als Brechmaß bezeichnet.

Das Brechmaß Funktioniert wie ein Scharnier, das die Richtung des fallenden Baumstamms bestimmt. (88)

Man verliert vollig die Kontrolle über die Fallrichtung des Baumes, wenn das Brechmaß zu Klein oder durchgesagt ist oder wenn Kerb- und Fällschnitt an falscher Stelle ausgeführten wurden. (89)

Wenn Kerb- und Fällschnitt ausgewührt sind, soll der Baum von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen. (90)

Wir empfehlen eine Führungsschienenlänge zu benutzen, die größter ist als der Stammdurchmesser, sodass Kerb- und Fällschnitt mit einem sog.einfachen Sageschnitt ausgeführrt werden konnen. Siehe die Anweisungen unter der Überschrift Technische Daten hinsichtlich der Schierenlängen, die für Ihr Motorsagenmodell empfohlen werden.

Es gibt Methoden zum Fällen von Bäumen, deren Stammdurchmesser größter ist als die Führungsschienenlänge. Bei solchen Methoden besteht große Gefahr, dass der Rückschlagbereich der Führungsschiene mit einem Gegenstand in Berührung kommt. (4)

Vorgehen bei einer mißgläckten Fällung

Herunterholen eines gefällten und festgeklemmten Baumstamms

Esistehr gefährlich,einen Baum zu entfernen,der sich beimFällenverfangenhat.EsbestehtsehrgroBe Unfallgefahr.

Niemals den Baum sagen, auf den sich ein anderer gefällter Baum stützt.

Niemals im Gefahrenbereich von hangenden, festgeklemmten Bäumen arbeiten. (91)

Am{sicherstenist die Benutzung einerWinde.

• Am Traktor
  Tragbar

Sagen in Baumstammen und Åsten, die unter Spannung stehen

Vorbereitungen: Versuchen Sie hersauszufinden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen wurde, wenn die Spannung zusätzlich erhöht wurde). (92)

Überlegen Sie, wie die Spannung am sichersten beseitigt werden kann, und ob Sie dies schaffen. Ist die Situation zu kompliziert, gibt es nur eine sichere Methode)namlich anstelle der Motorsäge eine Winde zu benutzen.

Allgemein gilt:

Stellen Sie sich an eine Stelle, an der Sie nicht Gefahr laufen, getroffen zu werden, wenn der Baumstamm/Ast von der Spannung befrei wird. (93)

Machen Sie einen oder mehrere Sageschnitte an oder in der Nähe der Bruchstelle. So tief sagen und so viele Schnitte machen wie erforderlich sind, um die Spannung im Baumstamm/Ast so zu losen, dass der Baumstamm/Ast an der Bruchstelle bricht. (94)

Einen Baumstamm, der unter Spannung liegt, nie ganz durchsagen!

Muss der Baum/Ast durchsagt werden, sind zwei oder drei Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm vorzunehmen. (95)

Fortfahren und tiefer sagen, bis sich die Spannung und Verklemmung des Baums/Astes lost. (96)

Ist die Spannung gelockert, den Baum/Ast von der gegenüberliegenden Seite sagen.

Vorbeugende Maßnahmen gegen Rückschlag

WARNING! Ein Rückschlag kann blitzschnell, platzlich und sehr kraftvoll auftreten. Motorsäge, Führungsschiene und Sägekette können auf den Anwender zu geschleudert werden. Ist die Sägekette in Bewegung, wenn sie den Anwender trifft, konnen schwere und)sagar lebensgefährliche Verletzungen verursacht werden.Deshalb ist es wichtig zu wissen, wie ein Rückschlag verursacht wird, und wie er durch Vorsicht und die richtige Sägetechnik vermieden werden kann.

Was ist ein Rückschlag?

Rückschlag ist die Bezeichnung für eine plötzliche Reaktion, bei der Motorsäge und Führungsschiene von einem Gegenstand zurückprallen, der mit einem Teilstück

der Führungsschienenspitze in Berührung gekommen ist, dem sogenannten Rückschlagbereich. (67)

Ein Rückschlag ist immer in Richtung der Führungsschiene gerichtet. Am früfigsten erfolgt der Stoß von Motorsäge und Führungsschiene nach oben und nach hinten zum Anwender. Rückschläge erfolgen aber auch in andere Richtungen, je nachdem in welcher Stellung sich die Motorsäge in dem Augenblick befindet, in dem der Rückschlagbereich mit einem Gegenstand in Berührung kommt. (7)

Ein Rückschlag kann nur eintreffen, wenn der Rückschlagbereich einen Gegenstand berührt. (4)

Entasten

WARNING! Die meisten Rückschlagunfälle ereignen sich beim Entasten. Nicht den Rückschlaggefahrsektor der Führungsschiene nutzen! Außerst vorsichtig vorgehen und vermeiden, dass die Führungsschienenspitze in Kontakt mit dem Stamm, anderen Asten oder Gegenständen kommt. Außerst vorsichtig vorgehen bei unter Spannung stehenden Ästen. Sie können zurückfederern und dazu führen, dass der Bediener die Kontrolle verliert und sich verletzt.

Sorgen Sie damit, dass Sie sicher gehen und stehen können! Arbeitsen Sie von der linken Seite des Stammes aus. Arbeitsen Sie so nahe wie möglich an der Motorsäge, dann haben Sie die Beste Übersicht. Nach Möglichkeit soll das Gewicht der Säge auf dem Stamm ruhen.

Ändern Sie ihren Standort nur, wenn sich der Stamm zwischen Ohnen und der Motorsäge befindet.

Ablängen des Stamms in Stammabschnittte

Siehe die Anweisungen unter der Überschrift Grundlegende Sägetechnik.

Allgemeines

Der Bedienerarfurdn die Wartungs-und Servicearbeiten ausfuhren, die in dieser Bedienungsanleitung beschreiben sind.GroBereEingriffe sind von einer autorisierten Serviceworkstatt auszuführen.

Vergasereinstellung

Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Reduzierung schädlicher Abgase konstruiert und hergestellt.

Funktion

Die Motordrehzahl wird mit Hilfe des Gashebels über den Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist regulierbar. Nur bei korrekter Einstellung erbringt das Gerät die volle Leistung.
- Mit der Schraube T wird die Position des Gashebels im Leerlauf geregelt. Durch Drehen der Schraube im Uhrzeigersinn wird eine höhere Leerlaufdrehzahl eingestellt, durch Drehen gegen den Uhrzeigersinn eine niedrigere.

Grundeinstellung und Einfahren

Die Grundeinstellung des Vergasers wird beim Probelauf im Werk vorgenommen. Die Feineinstellung ist von einer davon ausgegebildeten, fachkundigen Person auszuführen. Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.

Feineinstellung des Leerlaufs

Den Leerlauf mit der Schraube T einstellen. Falls eine Einstellung notwendig ist, bei laufendem Motor die Schraube T im Uhrzeigersinn drehen, bis die Kette mitläuft. Dann wieder Herausdrehen (gegen den Uhrzeigersinn), bis die Kette still shit. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Positionen gleichmäßig lauft und noch eine gute Spanne bis zu der Drehzahl besteht, bei der sich die Kette zu drehen beginnnt.

WARNING! Wenn sich die Leerlaufdrehzahl nicht so einstellen lasst, dass die Kette stehenbleibt, eine Servicewerkstatt aufsuchen. Die Motorsäge erst wieder verwenden, wenn sie korrekt eingestellt oder repariert worden ist.

Richtig eingesellter Vergaser

Mit korrekt eingestellt Vermaser beschleunigt die Maschine, ohne zu zögern, und lauft bei Vollgas etwas im Viertakt. Außer demarf sich die Kette im Leerlauf nicht drehen. Eine zu mager eingestellte L-Duse kann Startschwierigkeiten und eine schlechte Beschleunigung verursachen. Bei zu mager eingestellter H-Duse verschlechtern sich Leistung und Beschleunigung, und es konnen Motorschäden entstehen.

Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge

Hinweis! Für alle Service- und Reparaturarbeiten am Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt entsprechend das Sicherheitsvorrichtungen des Geräts. Besteht das Gerät eine der nachstehend aufgeführten Kontrollen nicht, empfehlen wir, eine Servicewerkstatt aufzusuchen.

Kettenbremse mit Handschutz

Kontrolle der Bremsbandabnutzung

Reinigen Sie die Kettenbremse und Kupplungstrommel von Spanen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtigen die Bremsfungkton. (97)

Regelmäßig kontrollieren, ob die Bremsbanddicke an der am stärksten abgenutzten Stelle noch mindestens 0,6 mm beträgt.

Kontrolle des Handschutzes

Kontrollieren, ob der Handschutz unbeschädigt ist, er darkeine sightbaren Defekte wie z.B. Risse aufweisen.

Den Handschutz nach vorn und wieder zurück führen, um zu kontrollieren, ober sich leicht bewegen{lsst und an seinem Gelenk im Kupplungsdeckel fest verankert ist.

Kontrolle der Trägheitsfunktion

Die Motorsäge mit abgeschaltetem Motor über einen Baumstumpf oder einen anderen stibelen Gegenstand halten. Vorderen Handgriff loslassen und die Motorsäge durch ihr eigenes Gewicht auf den Baumstumpf fallen halten, mit einer Drehung um den hinteren Handgriff. (98)

Wenn die Schienenspitze den Stubben trifft, soll die Bremse ausliesen. (99)

Kontrolle der Bremse für die rechte Hand

Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sightbaren Defekte wie z.B. Risse aufweist. (27)

Die Bremse nach vorn/oben führen und kontrollieren, ob sie sich leicht bewegen lasst und fest in ihrem Gelenk am Kupplungsgehäuse verankert ist (28)

Die Säge niemals am Bremsbügel tragen oder aufhängen! Dadurch kann der Mechanismus

beschädigt und die Funktion der Bremse beeinträchtigt werden. (29)

Kontrolle der Bremswirkung

Die Motorsäge auf stabilem Untergrund abstellen und starten. Dafür sorgen, dass die Sägekette nicht mit dem Erdboden oder einem anderen Gegenstand in Berührung kommt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen. (100)

Halten Sie die Motorsäge mit festem Griff, in dem Sie die Handgriffe fest mit Daumen und Fingern umschlieben. (62)

Geben Sie Vollgas und betätigten Sie die Kettenbremse, in dem Sie das linke Handgelenk gegen den Handschutz drehen. Lassen Sie den vorderen Handgriff nicht los. Die Kette soll sofort stoppen. (58)

Gashebelsperre

• Kontrollieren, ob der Gashebel in Leerlaufstellung geschichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet. (101)
• Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird. (102)
• Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem keinlich Funktionieren. (103)
• Die Motorsäge starten und Vollgas geben. Gashebel loslassen und kontrollieren, ob die Kette stoppt und still stehenbleibt. Dreht sich die Kette, wenn der Gashebel in Leerlaufstellung steht, muss die Leerlaufinstellung des Vergasers kontrolliert werden.

Kettenfänger

Kontrollieren, ob der Kettenfänger unbeschädigt ist und im Motorsägenkorper festsitzt. (104)

Rechtshandschutz

Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sightbaren Defekte wie z.B. Risse aufweist. (11)

Antivibrationssystem

Die Antivibrationselemente regelmäß auf Risse und Verformungen überprüfen. Kontrollieren, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit fest verankert sind. (105)

Stoppschalter

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stopstellung geführt wird. (59)

ACHTUNG! Der Start/Stoppschalter Goes automatisch in die Betriebsposition zurück. Um ein ungewoltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung dazu stets die Zündkappe von der Zündkerze entfernt werden.

Schalldämpfer

Niemals ein Gerät mit defektem Schalldämpfer benutzen.

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist. (106)

Bestimmte Schalldämpfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldämpfer ausgestattet, so ist das Netzomal wochentlich zu saubern. Dies geschieht am besten mit einer Stahlbürste. Bei Verstopfung des Netzes lauft der Motor heiß, was schwere Motorschäden zur Folge haben kann.

Hinweis! Weist das Netz Schäden auf, muss es ausgewechselt werden. Bei verschmutzem Netz wird das Gerät überhützt, was zu Schäden an Zylinder und Kolben führt. Verwenden Sie Ihr Gerät nicht, wenn der Schalldämpfer in schlechtem Zustand ist. Benutzen Sie keinen Schalldämpfer ohne oder mit defektem Funkenfangnetz. (13)

Der Schalldampfer hat die Aufgabe, den Schallpegel zu dampfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind hei und konnen Funken enthalten, die einen Brand verursachen konnen, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Startvorrichtung

WARNING! Die Rückzugfeder liegt vorgespannt im Startergehause und kann bei unvorsichtiger Handhabung herausschnellen und Verletzungen verursachen.

Beim Austausch von Startfeder oder Startseil große Vorsicht walten halten. Schutzbrille und Schutzhandschuhe/TRagen.

Startseil austauschen

Die Befestigungsschrauben, durch die die Startvorrichtung am Kurbelgehause befestigt ist, offen, und die Startvorrichtung abnehmer. (107)
- Das Seil etwa 30 cm Herausziehen und in die Aussparung in der Außenkante der Seilrolleziehen. Die Rückzugfeder durch langsames Rückwärtsdrehen der Rolle nullstellen. (108)
Die Schraube in der Mitte der Seilrolle losen und Mitnehmerrad (A), Mitnehmerfeder (B) und Seilrolle (C) entfern. Ein neuen Startseil einziehen und in der Rolle befestigen. Etawa 3 Wicklungen um die Seilrolle legen. Die Seilrolle so gegen die Rückzug feder (D) montieren, dass das Ende der Rückzug feder in der Seilrolle eingehakt ist. AnschlieBend Mitnehmerfeder, Mitnehmerrad und Schraube in der Mitte der Seilrolle montieren. Das Startseil durch das Loch in Startergehause und Startgriff ziehen. Dann das Seil mit einem festen Knoten sichern. (109)

Spannen der Rückzugfeder

• Startseil aus der Aussparung in der Seilrolle Herausnahmen und die Seilrolle etwa 2 Umdrehungen (im Uhrzeigersinn) drehen.

Hinweis! Kontrollieren, ob sich die Seilrolle noch mindestens 1/2 Umdrehung drehen lasst, wenn das Startseil ganz herausgezogen ist. (110)

Das Seil mit dem Handgriff spannen. Daumen wegnehmen und Seil loslassen. Siehe Abbildung. (111)

Austausch von Rückzug- und Mitnehmerfeder

Rückzugfeder (A)

• Seilrolle Herausheben. Siehe die Anweisungen unter der Überschrift Austausch eines gerissenen oder verschlussenen Startseils. Beachten, dass die

Rückzugfeder fest gespannt im Gehäuse der Startvorrichtung liegt.

Die Kassette mit der Rückzug feder aus der Startvorrichtung demontieren.
Die Rückzugfeder mit dunnflüssigem Öl schmieren. Die Kassette mit der Rückzugfeder in die Startvorrichtung montieren. Die Seilrolle montieren und die Rückzugfeder spannen.

Mitnehmerfeder (B)

Die Schraube in der Mitte der Seilrolle lösen und Mitnehmerrad und Mitnehmerfeder entfern.
Mitnehmerfeder austauschen und Mitnehmerrad auf der Feder montieren. (112)

Montage der Startvorrichtung

• Vor dem Einbau der Startvorrichtung Startseil Herausziehen und die Startvorrichtung gegen das Kurbelgehause legen. Danach das Startseil langsam darüberklassen, damit die Starterklien in die Seilrolle eingreifen.
• Die Befestigungsschrauben der Startvorrichtung fest anziehen.

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

Vergaserstörungen
- Startschwierigkeiten
Leistungsminderung
- Unnötigem Verschleiß der Motorteile.
- Unnormal hohem Kraftstoffverbrauch.
Vor dem Ausbau des Luftfilters ist der Luftfilterdeckel zu entfernen. Beim Wiedereinbau daraufuf achten, dass der Luftfilter vollig dicht am Filterhalter anliegt. Filter ausschütteln oder abbürsten. (113)

Eine gründlichere Reinigung erfolgt durch Auswaschen des Filters in Seifenwasser.

Ein Luftfilter, der länger Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Eine Motorsäge von HUSQVARNA kann mit entsprechenden Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie ihren Fachhändler um Rat.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser.
- Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).
- Verschmutzter Luftfilter.

These Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft, immer zuerst die Zündkerze prufen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungebärn einem Monat in Betrieb oder bei Bedarf offen auszuwechseln. (114)

Hinweis! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstoren. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.

Schmierung des Nadellagers

Die Kupplungstrommel ist mit einem Nadellager an der Abtriebswelle versehen. Dieses Nadellager ist regelmäßig zu schmieren.

Zum Schmieren den Kupplungsdeckel durch Lösen der beiden Führungsschienen muttern ausbauen. Die Säge mit der Kupplungstrommel auf die Seite legen.

Zum Schmieren Motor in die Mitte der Kupplungstrommel tropfen, bzw. die Kupplungstrommel drehen. (115)

Kühlsystem

Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet. Das Kühlsystem besteht aus folgenden Komponenten:

1 Lufteinlass in der Startvorrichtung.
2 Luftleitblech.
3 Geblaseflugel des Schwungrads.
4 Kuhlrippen des Zylinders.
5 Zylinderdeckel (leitet die Kuhlluft zum Zylinder). (116)

Das Kühlsystem einmal proWoche mit einer Bürste reinigen, bei schwierigen Verhältnissen ofter. Eine Verschmutzung oder Verstopfung des Kühlsystems fuhrt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.

Zentrifugalreinigung "Air Injection"

Unter Zentrifugalreinigung ist Folgenden zu verstehen: Die ganze Luft zum Vergaser kommt durch die Startvorrichtung. Schmutz und Staub werden vom Kuhlgeblase abzentrifugiert. (117)

WICHTIG! Um die Funktion der Zentrifugalreinigung aufrecht zu erhalten, muss diese regelmäßig gewartet und gepflegt werden. Den Luftinlass der Startvorrichtung, die Geblaseflügel des Schwungrads, den Raum um das Schwungrad, das Ansaugrohr und den Vergaserraum reinigen.

Benutzung im Winter

Beim Einsatz der Maschine bei Käte und Schnee konnen Betriebsstörungen auftreten, die folgende Ursachen haben konnen:

Zuniedrige Motortemperatur.
Eisbildung am Luftfilter sowie Einfrieren des Vergasers.

Es sind davon besondere Maßnahmen erforderlich:
- Die Luftzufuhr zur Startvorrichtung verringn; dadurch erhöht sich die Betriebstemperatur des Motors.

Bei Temperaturen von -5°C oder kälter:

Für den Betrieb bei strenger Kälte oder bei Pulverschnee gibt es einen speziellen Deckel zur Montage am Startergehause. Diese vermindert die Kühlluft und verhindert das Einsagen größer Schneemengen. (118)

ACHTUNG! Ist ein spezieller Wintersatz montiert oder wurden temperatursteigernde Maßnahmen vorgenommen, so müssen diese Modifikationen vor der Anwendung bei normalen Temperaturen wieder rückgangig gemacht werden. Ansonsten besteht die Gefahr, dass das Gerät überhützt wird, was schwere Motorschäden verursachen kann.

WICHTIG! Alle Wartungsmaßnahmen, die in dieser Anweisung nicht erwähnt sind, müssen von einem Service-Fachhändler ausgeführrt werden.

WARTUNG

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punktte werden im Abschnitt "Wartung" beschreiben.

Täglich Wartung Wöchentliche Wartung Monatliche Wartung
Das Gerät äußlich reinigen.	Überprüfen Sie das Kühlsystem einzel proWoche.	Bremsband an der Kettenbremse auf Verschleißkontrollieren.Austauschen, wenn weniger als 0,6 mm an der am stärkstenverschlissenen Stelle vorhanden ist.
Die Bestandteile des Gashebels Teile auf Funktionssicherheit prüfen.(Gassperre und Gashebel).	Startvorrichtung, Startseil und Rückzugfeder kontrollieren.	Kupplungszentrum,Kupplungstommel undKupplungsfeder auf Verschleißüberprüfen.
Kettenbremse reinigen und auf Funktionssicherheit prüfen. Den Kettenfänger auf Beschädigungen hin kontrollieren, bei Bedarf austauschen.	Sicherstellen, dass die Dämpfungselemente nicht beschädigt sind.	Zündkerze reinigen.Elektronenabstand prüfen und ggf. auf 0,5 mm einstellen.
Regelmäßiges Wenden der Führungsschiene sorgt für gleichmäßigeren Verschleiß.Sicherstellen, dass das Schmierungsloch in der Schiene nicht verstopft ist. Kettennut reinigen.	Lager der Kupplungstommelschmieren.	Vergaser äußlich reinigen.
Kontrollieren, ob Schiene und Kette ausreichend mit Öl versorgt werden.	Falls erforderlich, Grate an den Schienenseiten planfeilen.	Kraftstofffilter und -schlauch kontrollieren. Bei Bedarf austauschen.
Die Sägekette in Bezug auf sightbare Risse in Nieten und Gliedern untersuchen, ob die Kette steif ist oder Nieten und Glieder außergewöhlichen Verschleißaufweisen. Bei Bedarf austauschen.	Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen.	Kraftstofftank leeren und innerein reigen.
Kette schäften und auf Spannung und Zustand prüfen. Kettenantriebsrad auf Verschleißkontrollieren, bei Bedarf austauschen.	Vergaserraum reinigen. Öltank leeren	und innerein reigen.
Den Luftseinlass der Startvorrichtung reinigen.	Luftfilter reinigen. Bei Bedarf austauschen.	Alle Kabel und Anschlüsse kontrollieren.
Schrauben und Muttern nachziehen.
Die Funktion des Stopschalters kontrollieren.
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausländ.
Kontrollieren, ob die Kette nicht rotiert, wenn der Motor im Leerlauf ist.

TECHNISCHE DATEN

Technische Daten
	445e II TrioBrake 440e II TrioBrake
Motor
Hubraum, cm3	45,7 40,9
Bohrung, mm 42 41
Hublänge, mm 33 31
Leerlaufdrehzahl, U/min 2700 2900
Leistung, kW/ U/min 2,1/9000 1,8/9000
Zündanlage
Zündkerze	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektronenabstand, mm 0,5 0,5
Kraftstoff- und Schmiersystem
Kraftstoffank, Volumen, Liter 0,45 0,37
Leistung der Ölpumpe bei 9000 U/min, ml/min	13 13
Öltank, Volumen, Liter	0,26 0,25
Ölpumpe, Typ	Automatisch	Automatisch
Gewicht
Motorsäge ohne Führungsschiene und Kette und mit leeren Tanks, kg	5,2 4,6
Gerauschemissionen (siehe Anmerkung 1)
Gemessene Schalleistung dB(A)	112	112
Garantierte Schalleistung LWA dB(A)	114	114
Lautstärke (siehe Anmerkung 2)
Äquivalenter Schaldruckwert am Ohr des Bedieners, dB (A)	103	102
Äquivalente Vibrationspegel, a hveq (siehe Anmerkung 3)
Vorderer Handgriff, m/s2	2,8 2,9
Hinterer Handgriff, m/s2	3,3 3,1
Kette und Schiene
Standard-Führungsschiene, Zoll/cm	13"/33	13"/33
Empfohlene Schienenlängen, Zoll/cm	13-20/33-51	13-18"/33-46
Effektive Schnittlänge, Zoll/cm	12-19/31-49	12-17"/31-43
Teilung, Zoll/mm	0,325/8,25	0,325/8,25
Dicke der Treibglieder, Zoll/mm	0,050/1,3	0,050/1,3
	0,058/1,5
Antriebsradtyp/Anzahl Zähne	Spur/7	Spur/7
Kettengeschwindigkeit bei 133 % der maximalen Motorleistung, m/s.	23,1 23,1

Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (Lw) gemeaEG-Richtlinie 2000/14/EG.
Anmerkung 2: Äquivalente Schalldruckpegel, nach der ISO-Norm ISO 22868, werden berechnet als die zeitgewichtete energetische Summe der Schalldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen äquivalenten Schalldruckpegel ist eine standardmäßige Ausbreitung von 1 dB (A).
Anmerkung 3: Äquivalente Vibrationspegel, nach der ISO-Norm ISO 22867, werden berechnet als die zeitgewichtete energetische Summe der Vibrationspegel bei verschiedenen Betriebsarten. Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s^2

TECHNISCHE DATEN

Führungsschienen- und Kettenkombinationen

Die nachfolgend aufgeführten Schneidausrüstungen werden für die Modelle Husqvarna 440e II TrioBrake und 445e II TrioBrake empfohlen.

Führungsschiene Sägekette
Modell Länge, Zoll	Teilung, Zoll	Nutbreite, mm	Max. Anzahl Zähne des Umlenksterns	Typ	Länge, Treibglieder (st)
440e TrioBrake, 445e TrioBrake	13	0,325 1,3 10T Husqvarna	H30		56
	15 64
	16 66
	18 72
	20 78
445e TrioBrake	13	0,325 1,5 10T Husqvarna	H25		56
	15 64
	16 66
	18 72
	20 78

Feilen und Scharflehren der Sagekette

	inch/mm				inch/mm
440e TrioBrake	H30	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00
445e TrioBrake	H25	3/16 / 4,8	85°	30°	10°	0,025 / 0,65	5056981-00

EG-Konformitätserklarung

(nur für Europa)

Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. [phone], erklaren hiermit unsere alleinige Haftung davon, dass die Motorsägen für forsttechnische Anwendungen der Modelle Husqvarna 440e II TrioBrake und 445e II TrioBrake, auf die sich diese Erklärung bezieht, von den Seriennnummern des Baujahrs 2013 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

-vom 17.Mai 2006,Maschinen-Richtlinie2006/42/EG.
- vom 15. Dezember 2004 "über elektramagnetische Verträglichkeit" 2004/108/EWG.
- vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG.

Fur Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden angewendet: EN ISO 12100:2010, ISO 14982:2009, EN ISO 11681-1:2011.

Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die EG-Typenprüfung gemäß Antikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführrt. Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage IX haben die Nummern: 0404/09/2113 - 440e II TrioBrake, 0404/09/2118 - 445e II TrioBrake.

Weiterhin hat SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG bestätigt. Die Prüfcertifikate haben die Nummern: 01/161/074 - 440e II TrioBrake, 01/161/068 - 445e II TrioBrake.

Die gelieferte Motorsäge entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde.

Huskvarna, den 8. April 2013

Bengt Frogelius, Entwicklungsleiter Motorsäge

(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Brandstofveiligung 204

STARTEN EN STOPPEN

Starten en stoppen 205

ARBEIDSTECHNIEK

Technische gegevens 217

Zaoglad- en kettingcombinations 218

Rechterhandbescherming

Als de kettingsmering nicht werkt:

Brandstofveiligigkeit

Rechterhandbescherming
