BRUGSANVISNING Chill Connected AC1W7000 WILFA

Betjeningsvejledning

4. Luftintag med luftlter

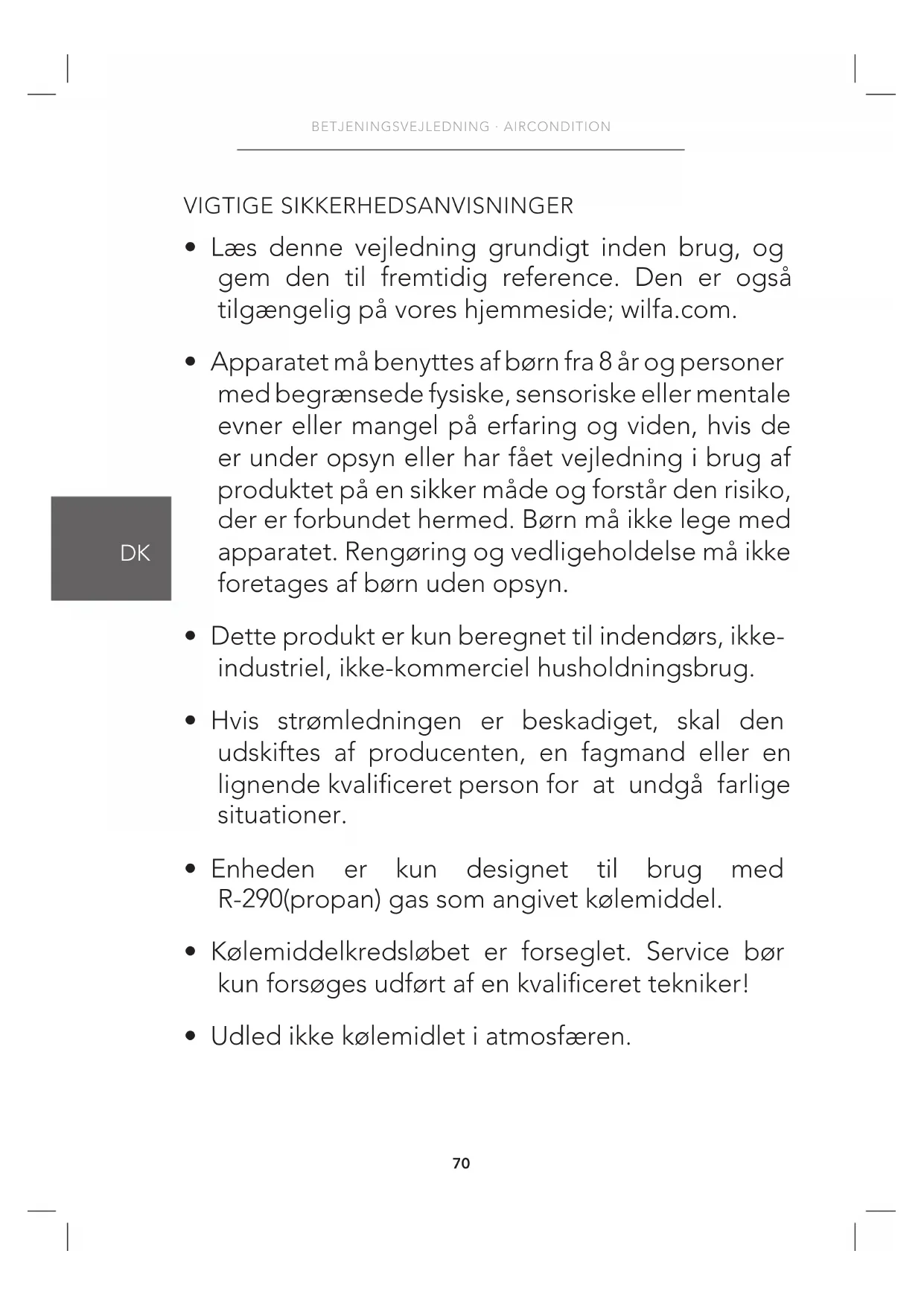

• Læs denne vejledning grundigt inden brug, og gem den til fremtidig reference. Den er også tilgængelig på vores hjemmeside; wilfa.com.

• Apparatet må benyttes af børn fra 8 år og personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller har fået vejledning i brug af produktet på en sikker måde og forstår den risiko, der er forbundet hermed. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

• Dette produkt er kun beregnet til indendørs, ikke- industriel, ikke-kommerciel husholdningsbrug.

• Hvis strømledningen er beskadiget, skal den udskiftes af producenten, en fagmand eller en lignende kvaliceret person for at undgå farlige situationer.

• Enheden er kun designet til brug med R-290(propan) gas som angivet kølemiddel.

• Kølemiddelkredsløbet er forseglet. Service bør kun forsøges udført af en kvaliceret tekniker!

• Udled ikke kølemidlet i atmosfæren.71

• Hvis propangas er til stede, eller der bare er mistanke om det, må utrænet personale ikke forsøge at nde årsagen.

• Propangassen i enheden har ingen lugt.

• Den manglende lugt indikerer ikke manglende udslip af gas.

• Hvis der opdages en lækage, skal personer omgående evakueres fra butikken, rummet skal ventileres og de lokale brandmyndigheder kontaktes for at advisere dem om, at der er opstået propanlækage.

• Lad ikke nogen personer gå tilbage til rummet, før den kvalicerede tekniker er ankommet, og teknikeren adviserer, at det er sikkert at vende tilbage til rummet.

• Brug ikke åben ild, cigaretter eller andre mulige antændingskilder inde i eller i nærheden af enhederne.

SEL KAN MEDFØRE EKSPLOSION, DØD, PERSON- SKADE OG SKADE PÅ EJENDOM. Den miljøvenlige R290 anvendes som kølemiddel. R290 har ingen skadelig påvirkning af ozonlaget (OPD), en ubetydelig drivhuseffekt (GWP) og kan fås over hele verden. På grund af de effektive ener- giegenskaber er R290 meget anvendeligt som kø- lemiddel til dette apparat. Der skal tages hensyn til særlige forholdsregler på grund af kølemidlets høje brændbarhed.

SYMBOLDER FRA ENHED OG BRUGERVEJLEDNING

Denne enhed bruger brændbart køle- middel. Hvis kølemiddel lækker og kom- mer i kontakt med ild eller varmedele, danner det en skadelig gas, og der er risiko for brand. Læs BRUGERVEJLEDNINGEN grundigt inden brug. Se ere oplysninger i BRUGERVEJ- LEDNING, SERVICEMANUAL og lignende. Servicepersonale skal læse BRUGERVEJ- LEDNINGEN og SERVICEMANUALEN grundigt inden brug. Advarsel73

ADVARSEL – For at begrænse risikoen for brand, elektrisk stød, personskade eller skade på ejendom:

• Betjen altid enheden fra en strømkilde med sam- me spænding, frekvens og dimensionering som angivet på produktets mærkeplade.

• Brug altid en stikkontakt med jord.

• Tag stikket ud under rengøring, eller hvis enheden ikke er i brug.

• Må ikke betjenes med våde hænder. Undgå at spilde vand på enheden.

• Undlad at nedsænke enheden i vand eller udsætte den for regn, fugt eller nogen anden væske.

• Lad ikke enheden køre uden opsyn. Undgå at vippe eller vende enheden.

• Tag ikke stikket ud, mens enheden kører.

• Træk ikke i ledningen, når du vil tage stikket ud.

• Brug ikke forlængerledning eller et adapterstik.

• Læg ikke genstande på enheden.

• Undgå at røre ved luftindtaget eller aluminium- fanerne på enheden.

• Betjen ikke apparatet, hvis det har været tabt, er beskadiget eller viser tegn på produktfejl.

• Apparatet må ikke rengøres med nogen kemikalier.

• Sørg for, at enheden er langt fra ild, brændbare eller eksplosive genstande.

• Enheden skal installeres i henhold til nationale ledningsnetregler.

• Brug ikke metoder til at fremme optønings- processen eller rengøring, undtagen hvad der an- befales af producenten.

• Apparatet skal opbevares i et rum uden uafbrudte betjeningskilder (fx: åben ild, og betjening af gasap- parater eller betjening af elektrisk varmeapparat).

• Apparatet skal opbevares på en måde, så mekani- ske skader undgås.

• Undgå at lappe sammen eller brænde – også ef- ter brug.

• Vær opmærksom på, at kølemiddel ikke lugter.

• Rørledninger skal beskyttes mod fysiske skader og må ikke installeres i et uventileret rum, hvis rummet er mindre end 8 m².75

• Vær opmærksom på at overholde nationale gas- regler.

• Hold nødvendige ventilationsåbninger fri for blo- keringer.

• Apparatet skal opbevares i et godt ventileret om- råde, hvor rummets størrelse svarer til rumstørrel- sen speciceret for betjening. ADVARSEL Personer, der er involveret i at arbej- de på eller bryde ind i et kølemiddel- kredsløb, skal være i besiddelse af et gyldigt certikat fra en branchegod- kendt vurderingsmyndighed, som dokumenterer deres kompetencer til at håndtere kølemidler sikkert i over- ensstemmelse med en brancheaner- kendt vurderingsspecikation. ADVARSEL Service må kun udføres i henhold til producentens anbefalinger. Vedligeholdelse og reparation, der kræver hjælp fra andet uddannet personale, skal udføres under opsyn af en person, der er kompetent inden for brugen af brændbare kølemidler.76 BETJENINGSVEJLEDNING · AIRCONDITION

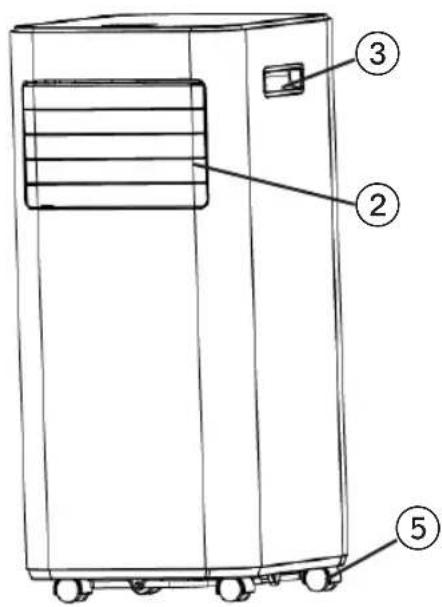

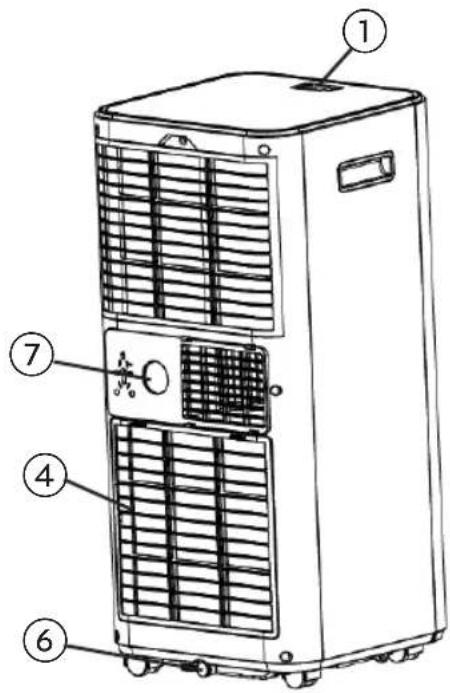

2. Luftudtag og justerbart spjæld

4. Luftindtag med luftlter

Bemærk: Illustrationen er kun til reference. Se det rigtige produkt for detaljerede oplysninger. Tilbehør:

• Hvis enheden vippes mere end 45°, skal den stå oprejst i mindst 24 timer, inden den startes.

• Placer enheden på et solidt, plant underlag med mindst 50 cm fri luft omkring den, for at sikre ordentlig luftcirkulation.

• Betjen ikke enheden i nærheden af vægge, gardiner eller andre genstande der kan blokere luftindtag og luftudtag. Hold luftindtag og -udtag fri for forhindringer.

• Installer aldrig enheden hvor den kan blive udsat for: – Varmekilder som radiatorer, varmespjæld, ovne eller andre produkter, der kan afgive varme. – Direkte sollys – Mekanisk vibration eller stød – Overdreven støv – Manglende ventilation, som et skab eller en bogreol – Ujævnt underlag ADVARSEL!

• Installer enheden i et rum på mere end 8 m².

• Installer ikke enheden et sted, hvor brændbar gas kan lække.

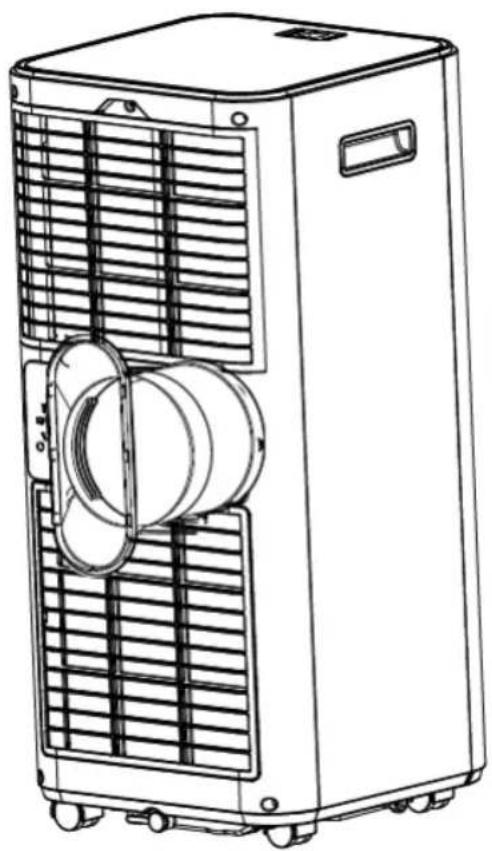

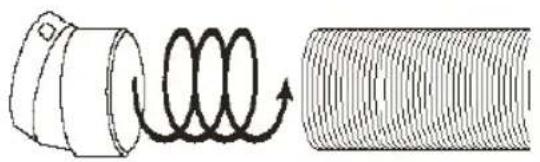

MONTERING AF UDSUGNINGSSLANGE

Airconditionanlægget skal have ventilation udefra, så udsugningsluften, der kommer fra apparatet og indeholder spildvarme og fugt, kan komme ud af rummet. Undgå at udskifte eller forlænge udsugningsslangen, da det kan medføre forrin- get effektivitet eller endda nedlukning af enheden på grund af lavt modtryk. Trin 1: Tilslut ledningskoblingen til den ene ende af udsugningslangen. Tilbehør:

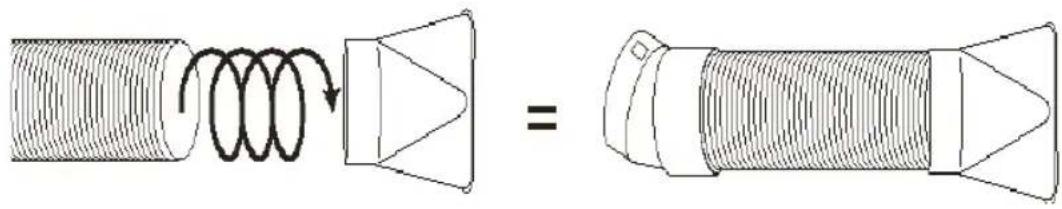

Trin 2: Tilslut vindueskit-adapteren til den anden ende af udsugningsslangen. Trin 3: Forlæng det justerbare vindueskit til vinduets længde. Tilslut udsugnings slangen til vindueskittet. Trin 4: Juster længden på den eksible udsugningsslange, og undgå knæk på slangen. Placer derefter airconditionanlægget tæt på en stikkontakt.79

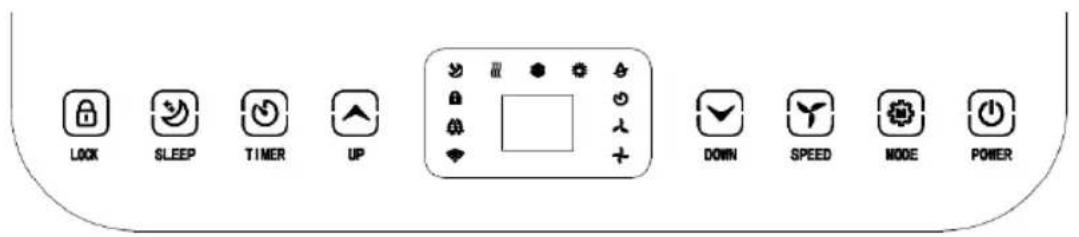

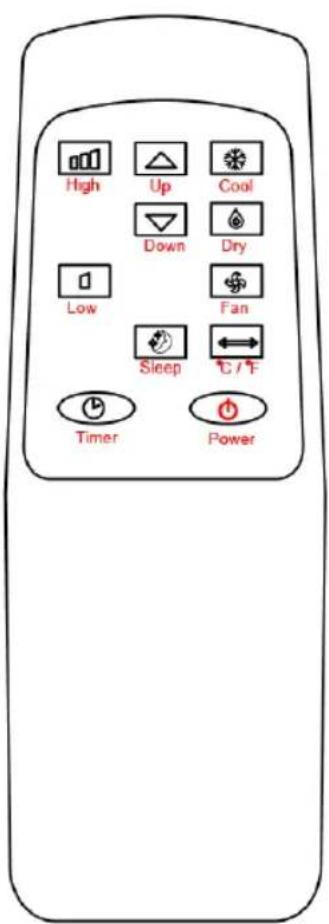

1 LÅS Tryk på denne knap for at slå børnelåsen til eller fra 2 MODE Mode-knap Tryk på den for at skifte betjenings- funktion mellem blæser, køling og affugter. 3 OP Skru op for den ønskede temperatur (16 °C – 32 °C) eller tidsindstilling 4 TÆND Tryk for at tænde eller slukke for apparatet 5 NED Skru ned for den ønskede temperatur eller tids- indstilling. 6 HASTIGHED Tryk for at ændre blæserhastighed mellem HØJ og LAV 7 TIMER Indstiller et tidspunkt, hvor enheden automatisk starter eller stopper. 8 DVALE Tryk for at vælge dvaleindstilling. Kan kun vælges i kølefunktion 9 Blæser- hastighed Displayet for blæserhastighed i høj eller lav 10 LED display LED viser rumtemperatur eller tidsindstilling 11 Mode-display Viser mode-indstillinger mellem blæser, køling og affugter80 BETJENINGSVEJLEDNING · AIRCONDITION

• Tryk på START for at tænde for enheden.

• Tryk på MODE-knappen for at vælge ønsket indstilling.

• Tryk på START igen for at slukke. BETJENINGSFUNKTION Enheden har fem betjeningsfunktioner: Kold, tør, blæser, dvale.

• Vælg kølefunktion for at sænke temperaturen i dit rum.

• Tryk på HASTIGHED ere gange, indtil den ønskede blæserhastighed lyser.

• Juster det indre spjæld med hånden for at styre retningen af luftstrømmen vandret. Bemærk: Airconditionanlægget stopper, hvis rumtemperaturen er lavere end den valgte temperatur.

• I ventilationsindstilling cirkuleres luften i rummet, men den køles ikke.

• Tryk på HASTIGHED ere gange for at vælge ønsket blæserhastighed.

• Tryk på MODE-knappen på kontrolpanelet eller fjernbetjeningen til tørre- indikatoren lyser. Blæserhastigheden kan ikke vælges. Brugeren skal tilslutte slangen aøbsudgangen i bunden af enheden. Bemærk: I denne indstilling skifter blæserhastigheden over til lav hastighed og kan ikke vælges. DVALE

• Dvaleknappen kan kun bruges i kølefunktion.

• Maskinen går i dvale, alle lys dæmpes samtidig, og summeren er afbrudt i dvaletilstand: – 1 time efter dvale er slået til, vil den indstillede temperatur automatisk stige med 1 °C, og efter endnu en time vil den indstillede temperatur automatisk stige med 1 °C.

• Efter dvaleindstilling har været slået til i 2 timer, stiger den indstillede temperatur ikke længere.

• Blæserudledning i dvale: blæseren skifter automatisk til lav indstilling. Hastigheden for den udledte luft er lav og kan ikke justeres. Efter dvaletilstand, kan lufthastigheden igen indstilles af brugeren.82 BETJENINGSVEJLEDNING · AIRCONDITION

TIMERINDSTILLING (1 TIME – 24 TIMER) Timeren har to betjeningsmuligheder: Slå fra (Når enheden er tændt)

Tryk på "Timer"- knappen for at tænde for tidsindstilling.

Tryk på op/ned ere gange for at indstille den forsinkede sluktid. Tænd (når den er slukket)

Tryk på "Timer"- knappen for at tænde for tids- indstilling.

Tryk på op/ned ere gange for at indstille den forsinkede tændetid. Annuller timer

Tryk på op/ned ere gange, indtil LED viser ’00’. Bemærk: hvis du trykker på TÆND, annullerer du også timeren OVERBELASTNINGSBESKYTTELSE I tilfælde af strømsvigt er der en forsinkelse på 3 minutter, inden kompressoren starter igen for at beskytte den. DRÆNING SELV-FORDAMPENDE SYSTEM Det selv-fordampende system bruger det opsamlede vand til at køle kondensatorspolerne for bedre, mere effektiv ydelse. Det er ikke nødvendigt at tømme dræningsbeholderen i kølefunktion, medmindre luftfugtigheden er høj. I tørreindstilling skal dræningsbeholderen tømmes. Det kondenserede vand fordamper i kondensatoren og forsvinder gennem udsugningsslangen. Tilslut drænslangen til enheden ved uafbrudt drift eller drift uden opsyn i tørreindstilling. Kondenseret vand kan automatisk løbe ned i en spand eller et aøb.

• Sluk for enheden inden betjening.

• Fjern proppen fra vandudløbets åbning, og opbevar den et sikkert sted.

• Tilslut drænslangen sikkert og korrekt. Sørg for, at den ikke er snoet og blokeret.

• Placer slangens udløb over et aøb eller en spand, og sørg for at vandet kan løbe frit ud af enheden.

• Nedsænk ikke enden af slangen i vand, da det kan medføre ”luftlås” i slangen. Fjern gummiforseglingsproppen Drænslange til uafbrudt drift83

• Når det negative tryk i kondensaøbsbakken er stort, kan du vippe drænslangen ned mod gulvet. En passende hældningsgrad må ikke overstige 20 grader.

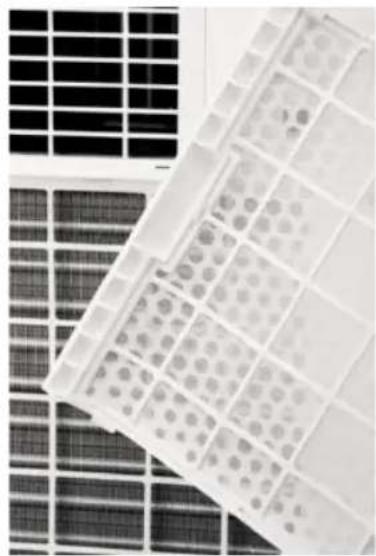

RENGØRING AF LUFTFILTER (HVER ANDEN UGE) Støv opsamles på lteret og begrænser luftstrømmen. Den begrænsede luftstrøm reducerer systemets effektivitet, og hvis det bliver blokeret kan det medføre skade på enheden. Luftlteret kræver regelmæssig rengøring. Luftlteret kan afmonteres for nem rengøring. Undgå at betjene enheden uden et luftlter, da fordamperen kan blive forurenet.

1. Tryk på START for at slukke for enheden og tag stikket ud.

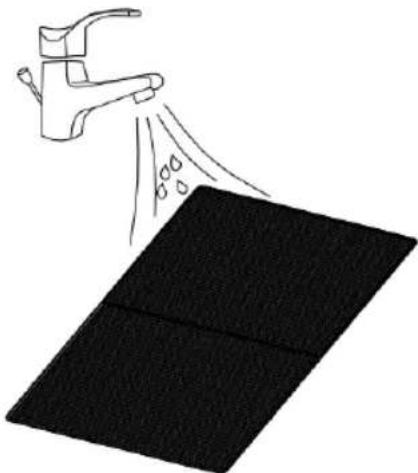

4. Vend lteret og rens luftlteret under rindende vand. Lad vandet løbe

gennem lteret i modsat retning af luftstrømmen. Lad lteret tørre helt, inden det monteres igen. Fjern gummiforseglingsproppen Drænslange til uafbrudt drift Sluk for enheden og tag de to luftfiltre ud. Skyl luftfilteret under rindende vand.84 BETJENINGSVEJLEDNING · AIRCONDITION

FEJLFINDING Problem Mulige årsager Løsninger Enheden kører ikke Kontroller, at strømtilførslen er korrekt tilsluttet. Kontroller, om vandstands- indikatoren lyser? Kontroller rumtemperaturen. Tilslut strømtilførselen korrekt i stikkontakten. Tøm aøbsbakken ved at fjerne gummiproppen. Driftstemperaturområdet er 5-35 °C. Enheden kører med reduceret kapacitet. Kontroller luftlteret for støv. Kontroller, om luftspjældet er blokeret. Kontroller, om døre og vinduer er åbne. Kontroller, om den ønskede betjeningsfunktion er valgt, og at temperaturen er indstillet korrekt. Udsugningsslangen er afmonteret. Rengør luftlteret efter behov. Fjern forhindringer. Hold døre og vinduer lukket. Indstil funktion og temperatur som ønsket i henhold til vejledningen (se side 16). Kontroller, at udsugnings- slangen er monteret korrekt. Vandlækage Overløb under ytning af enheden. Kontroller, om aøbsslangen er snoet eller knækker. Tøm vandbeholderen inden transport. Ret slangen ud for at undgå, at der opsamles vand. Overdreven støj Kontroller, om enheden er placeret sikkert. Kontroller, om der er nogen løse, vibrerende dele. Støjen lyder som løbende vand. Placer enheden på et vandret og solidt underlag. Fastgør og stram delene. Der kommer støj fra ydende kølemiddel. Det er normalt.85

OPBEVARING Langtidsopbevaring – Hvis du ikke skal bruge enheden i en længere periode (mere end et par uger), er det bedst at rengøre den og lade den tørre helt. Opbevar enheden i henhold til følgende trin:

1. Tag stikket ud af enheden og fjern udsugningsslangen og vindueskittet, der

opbevares sammen med enheden.

2. Dræn tilbageværende vand ud af enheden.

6. Opbevar maskinen et ventileret, tørt og sikkert sted indendørs uden ætsende

Apparatet giver dig mulighed for at betjene det via dit hjemmenetværk. En forudsætning er en permanent Wi-Fi-forbindelse til din router og den gratis app ”Smart Life-Smart Living”. Vi anbefaler, at du afbryder apparatet fra strømforsyningen, når du ikke er hjemme for at undgå uønsket tænding, når du er ude.

SYSTEMKRAV TIL BRUG AF APP’EN

• iOs 8.0 eller højere

2. Aktiver Wi-Fi-funktionen i indstillingerne på dit apparat.

5. Lancer app’en, og vælg ’+’.

6. Vælg ”aircondition” menuen og følg vejledningen på displayet.

8. Tryk på "Timer"-knappen, og hold den nede i ca. 3 sekunder, apparatet

3. Tænd for apparatet.

4. Inden for 10 meter fra apparatet åbner du app’en, og apparatet skulle

automatisk blive vist i bunden af skærmen

5. Følg vejledningen i app’en87

FEJLFINDING TILSLUTNING Problem Løsninger Apparatet bliver ikke vist i app’en, når du forsøger at tilslutte med wi- Kontroller, at Bluetooth er slået til på din smartphone. Slut for internettet i 3 minutter. Hold din telefon inden for 10 meter fra enheden, og forsøg at tilslutte igen via Bluetooth. Apparatet bliver ikke vist i app’en, når du forsøger at tilslutte med Bluetooth Tryk på + i øverste højre hjørne, og tryk på ”store husholdningsapparater”, tilføj derefter aircondition. Tryk på "Timer"- knappen, og hold den nede i 3 sekunder, indtil wi--lampen blinker hurtigt. Følg derefter vejledningen i app’en App’en kan ikke styre apparatet Kontroller, at du er tilsluttet wi-. Hvis wi--forbindelsen er nede, skal du sikre dig, at du er tilsluttet Bluetooth Sluk for apparatet i 5 sekunder, og tænd igen. Genstart app’en.88 BETJENINGSVEJLEDNING · AIRCONDITION

GARANTI Wilfa yder 5 års garanti på dette produkt fra købsdatoen. Garantien dækker produktionsfejl eller mangler, der opstår i garantiperioden. Din kvittering fungerer som dokumentation over for forhandleren, hvis du ønsker at benytte din garanti. Garantien gælder kun for produkter, der er købt til og bruges i private husstande. Garantien gælder ikke, hvis produktet bruges kommercielt. Garantien gælder ikke, hvis produktet er misbrugt, forsømt, vejledningen fra Wilfa ikke er fulgt, produktet er ændret, eller der er foretaget uautoriseret reparation. Garantien gælder heller ikke for normalt slid på produktet, misbrug, manglende vedligeholdelse, brug af forkert spænding eller:

• Overbelastning af produktet

• Dele, der normalt bliver slidt

• Dele, der kan forventes udskiftet regelmæssigt (f.eks. lter, batteri osv.) Brugervejledningen er også tilgængelig på vores hjemmeside wilfa.dk/wilfa.com89 Wilfa Danmark A/S Havneholmen 29 (BDO), 1561 København, Danmark

Hvis du har brug for support, kan du nde vores kundeservice/supportside på Wilfa.com. Her nder du ofte stillede spørgsmål, reservedele, tips og tricks og alle vores kontaktoplysninger. GENANVENDELIGHED Denne mærkat angiver, at produktet ikke må bortskaffes sammen med andet husholdningsaffald nogen steder i EU. For at undgå potentiel skade på miljøet eller menneskers sundhed pga. ukontrolleret bortskaffelse af affald, skal produktet genanvendes ansvarligt for at fremme bæredygtig genanvendelse af materielle ressourcer. Brug retur- og indsamlingssystemerne til genanvendelse af den brugte enhed, eller kontakt den forhandler, hvor du købte produktet. De kan tage dette produkt til en miljøvenlig genanvendelse uden beregning. Det er strengt forbudt at udlede kølemiddel i atmosfæren!90
