Profi S - Malespray Güde - Gratis brugsanvisning og manual

Ofte stillede spørgsmål - Profi S Güde

BRUGSANVISNING Profi S Güde

Tak for dit kob af malerpistol Gude Profi-S a og den viste tillid til Gude-produkter.

!!! Læs venligstijke brugervejledning noje, før maskinen tages i brug !!!

A.V. 2 Eftertryk, ogsa delvist, kraver tilladelse. Der tages forbehold for tekniske ændringer. De viste figurer tjener kun som illustration.

DK	Har du tekniske spergsmål? En reklamation? Mangler du reservedele erer en brugervejledning? På vores hjemmeside www.guide.com under Service fár du hjælp hurtigt og fleksibelt. Hælp os med at yde dig en god service. Meddel os serienummer, bestillingsnummer og fabrikationsär på din maskine, SSEVI kan identificere den i tifælde af en reklamation. Alleppe oplysninger finder du på typeskitlet. Noter oplysningerne nedenunder, SSEVI du alto har dem dem ved händen. Serienummer: Bestillingsnummer: Fabrikationsär:
	Tlf.: +49 (0) 79 04 / 700-360	Fax: [phone]	E-mail: [e-mail]

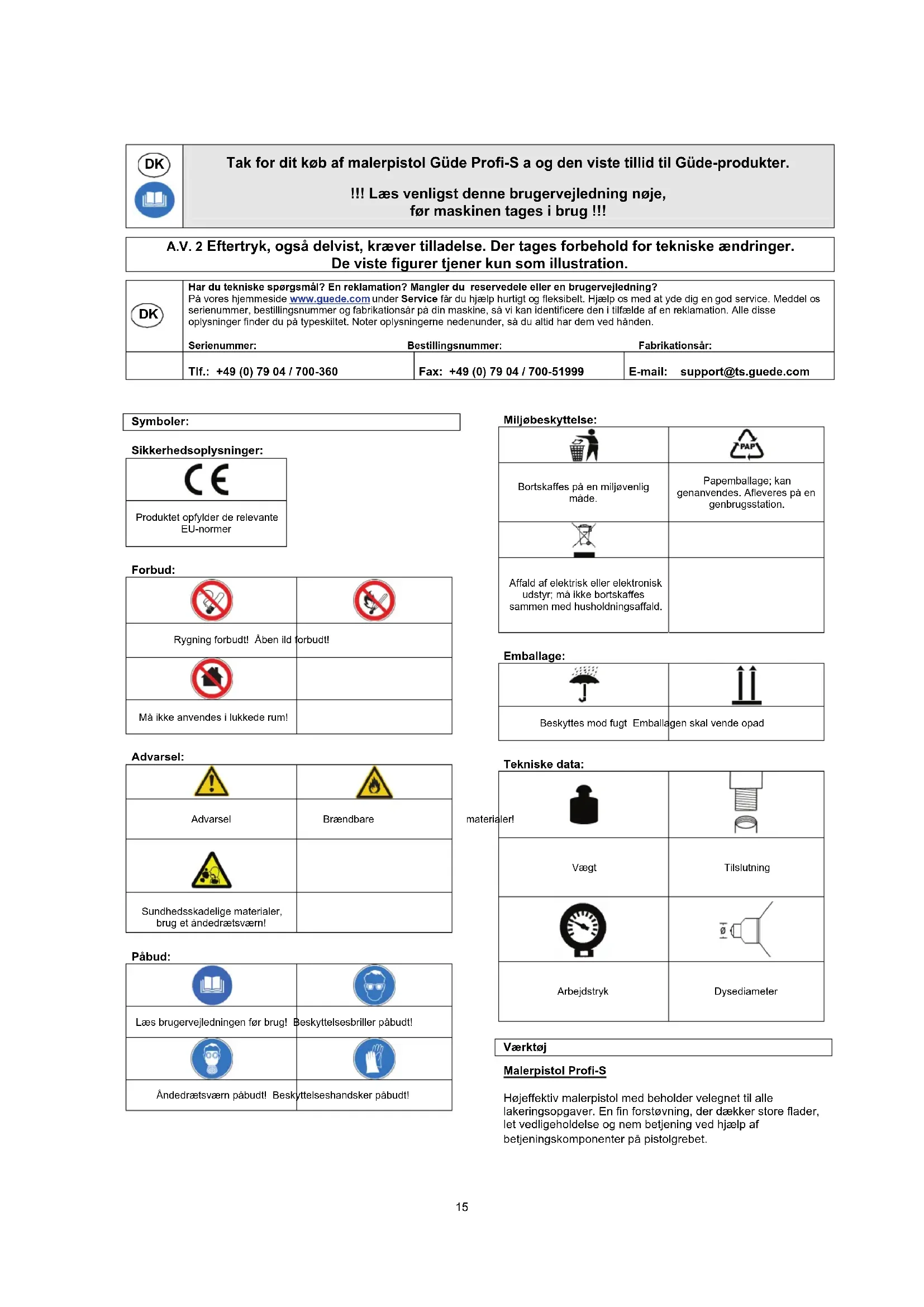

Symboler:

Sikkerhedsoplysninger:

CE

Produktopfylder de relevante EU-normer

Forbud:

Rygning forbud! Åben ild forbud!
Må ikke anvendes i lukkede rum!

Miljobeskytelse:

Bortskaffes på en miljøvenlig måde.	Papemballage; kan genanvendes, Afleveres på en genbrugsstation.
Affald af elektrisk eller elektronisk udstyr; pågressive bortskaffes sammen med husholdningsaffald.

Advarsel:

!
Adversel	Brændbare
Sundhedsskadelige materialer, brug etalandrætsværn!

Emballage:

J	II
Beskyttes mod fegt Emballa	gen skal vende opad

Pabud:

Læs brugervledningen För drug!	Beskyttesbriller påbudt!
Ändraetsværn påbudt!	Beskytteshandsker påbudt!

Tekniske data:

material!
Vægt	Tilslutning
Arbejdstryk	Dysediameter

Varktoj

Malerpistol Profi-S

Hojeffektiv malerpistol med beholder velegnet til alle lakeringsopgaver. En fin forstvning, der dækker store flader, let vedligeholdelse og nem betjening ved hjælp af betjeningskomponenter på pistolgrebet.

Hojtrykspistol Profi-S er perfect til behandling af biloverflader (de lakerede overflader) somt til brug i hjemmet. Den er karakteriseret ved strommende luft og en variabel forstover, der gør, at pistolen kan anwendes meget bredt. Inkl. en 1000 cm³trykbeholder i aluminium.

EF-overensstemmelseserklaering

Hermed erklarer vi, Gude GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Tyskland, at design, type og konstruktion af folgende maskiner, af os bragit omlab, opfylder de relevante grundkrav til sikkerhed og sundhed i EU-direktiverne. Hvis dette maskine øndres eller modifiereres pa en made, som vi违法犯罪, mister dette erklæring sin gyldighed. Produktspecifikation: Malerpistol Profi S Bestillingsnr.: 40140

Dato/producentens underskrift: 01.07.2008 Oplysninger om undertegnede: hr. Arnold, forretningsforer

Anvendte harmoniserede normer:

DIN EN 292

DIN EN 1953

Pakkens indhold

Malerpistol

Trykbeholer

Nogle

Borste

Brugervejledning

Beskrivelse af værktøjet (fig. I)

1. Sprøjtehoved
2. Luftregulering
3. Regulering af maling
4. Udloser
5. Tryklufttilslutning
6. Trykregulering
7. Beholder

Garanti

Vigtige sikkerhedsinstruktioner

! Der er risiko for forglnting og alvorlige sundhedsskader ved indanding af toksiske dampe, der dannes ved paforing af visse materaletyper. Brug altid beskyttelsebriller, handsker og et andedratsvarn for at undga en mulig forglnting fra dampe, oplosningsmidler og malling, der kan komme i kontakt med dlne ojne og hud.
Undlad at anvende Itt, brændbare aller andre gasser pa flaske som energikilde, der er risiko for en eksplosion aller en alvorlig ulykke.
Flygtige stoffer aller oplosningsmidler kan brande. Pistolen maku kun anvendesi rum med god udluftning, langt vaek fra mulige antandelseskilder (undga derfor rygning, aben lid og andre farlige kilder).
Kobl pistolen fra trykslangen forud for en vedligeholdelse, umiddelbart after slukning af pistolen,

efter en uventet driftsforstyrelse aller af forebyggende grunde for at undga en utilsigitet opstart. Det anbefales at montere en kugleventil tæt på til Slutningsstedet mellem luftslangen og pistolen.

Brug kun ren, tør og regulerbar trykluft mellem 3,0 og 4,0 bar. Det er forbudt at overskride det maksimale tryk pa 8.3 bar (120 psi).

Undlad at anvende oplosningsmidler homogeniserede med kulbrinte, der reagerer med komponenter af aluminium og zink, risiko for dannelse af kemiske forbindelser.

Før pistolen tages i brug, tjek at samtlige skruer og lag er spændt, og at der ikke er utætheder.

Tjek at udloseren og dysen kan bevage sig frit, for du gár i gang med paforingen.

Malerpistolen ma kun anvendes til de formal, den er beregnet til. Brug kun dele (dyser og tilbehør), som producenten har anbefalet.

Sorg altid for god udluftning pa arbejdstedet under lakeringen!

! Brug altid egnede personlige varnemidler (beskyttelsessbrller, andedratsvarn, horevaern)!

Vend aldrig pistolen mod andre personer uller dig selv, der er risiko for alvorlige kvaestelser.

Pistolen ma forst kobles fra trykluft, nar trykket er udlignet; trykslangen kan blive slynet vaak og forarssage alvorlige kvaestelser.

Samtige sikkerhedsinstruktioner i donne brugervejledning, herunder sikkerhedssymboler i kapitel "Symboler"amt anvisninger i kapitler "Montering og Forste brugtagning" og "Eftersyn og vedligeholdelse", skal overholds!

Udvis ansvarlighed over for andre personer!

Kvalifikation

Ud over en detailjeret introduktion ved en kvalificeret bruger er der ingen saerlige kvalifikationskrav.

Minimal alder

Kun personer, der er fyldt 16 ar, kan anvende pistolen. En undtagelse udgorg dog anvendelse af pistolen under tilsyn af en vejleder i forbindelse med en ungodomsuddannelse med henblik pa erhversele af den pagaelnde faerdighed.

Kursus om brug

Pistolen kan bruges after en introduktion ved en kvalificeret bruger,evt. after gennemlaesning af brugervejledningen. Deltagelse i saerige kurser om brug er/DDvendig.

Tekniske data

Beholder: 1 liter
Arbejdstryk: 3-6 bar
Luftforbrug: 250l/min
Dysediameter: 1,8 mm
Tilslutningsgevind: ¼ " IG
Vægt: 1,5 kg

Opbevaring

Afbyd aldit trykluftforsyningen, nár trykluftværktoj ikke er i brug.

Opbevares pa et tort sted.

Kontroller after udpakningen, at malerpistolen ici er blevet beskadiget under transporten. Tjek endvidere for pistonlen tages i brug, at samtlige skruer, forbindelse osv. er spendt.

Malingen blandes og fortyndes after producentens anvisninger. De feste typ er maling er lettere at pafore i fortyndet stand.

Det anbefales at filtrere malingen før paforing.

Beholderen fyldes op til 3 / 4

Det maksimale tryk for pistolen aller andre

trykluftskomponenter mä ikke overskrrides!

Sorg for, at trykbeholderen er godt lukket og trykslangen korrekt monteret til pistolen.

Hav et stykke pap klart, som du kan anvende ved justeringen.

Vend aldrig pistolen mod andre personer aller dig

sylv, der er risiko for alvorlige kvastelser.

Tilsnut pistolen (jf. fig. III) til trykluft.

Tjek vaskens massefylde ved opstart af kompressoren, ret pistolen mod papstykket og aktiver udleseren et par gange. Er malingen for tyk, fortynd den med lidt opløningsmiddel. Pas pa, at du overholder producentens anbefalede massefylde.

Indstilling (fig. I) + (fig. II)

Forstøvningens form, maengde af den paforte maling og udseende generelt indstilles pa ffolgende MADE.

Ved at dreje luftregulatoren (2) indstilles rund erler bred (ellipseformet) strale

Ved at dreje maling-regulatoren (3) til hore reduceres maengden af den paforte maling. Ved at dreje regulatoren til venstre oges volumen.

Ved at dreje trykregulatoren (6) til hore reduceres luftforbruget, i modsat retning oges luftforbruget.

(fiq. II)

Paforing Ker forkert.
Forskellig tykkelse af det paforte lag ved svingende bevagelser.
Paforing L er korrekt.
Jaevn paforing med teknikken, vadt-i-vdt
Den optimale fordeling opnas fra ca. 15-20 cm afstand. For lile afstand og for hurtige hhv. langsomme bevægelser medfører)darligtresultat.

Godt rad: Tag et stykke pap og udfør en testpaforing før hver opgave.

Eftersyn og vedligeholdelse

Pistolen rengøres straks after afsluttet lakering med stor ommu. En rengjort pistol sikrer en problemfi betjening ved næste brug. Hvis du afmonterer dysen ved rengringen, husk at smøre gevindet og tætningen med let fert. På这部分 mäde undgås, at dysen saetter sig fast.

OBS: Undlad at lægge hele pistolen i et kar med oplosningsmiddel.

Dysen og dysenalen bliver hurtigt slidt, hav derfor et sæt reservedyser parat.

Opbevar dit trykluftværktoj-/redskaber i tøre rum.

Kun en vedligeholdt og velplejet maskine kan tjene sit formali pa en tilfredsstellende made. Utilstrækkelig vedligeholdse og pleje kan have uforudsigelige uheld og kvastelser til folge.

Fejalfhjalpning

Fejl	Årsag	Løsning
Pistolen sprøjter ikke	1. Tilstoppet/tiklistret dyse/dysenål.2. Defekt dyse/dysenål.3. Tilstoppet/tiklistret beholder.	1. Rengør dysen/dysenål.2. Udskift dysen/dysenål.3. Rengør erller udskift beholderen.
Pistolen forsynes ikke med trykluft	1. Fastklemt, knækket eller defekttrykluftslange.	1. Tjek og eventuelt udskift trykluftslangen.
Stemplet vendender ikke helt tilbage, tomt slag	1. For kort eller svagtilsutnng.2. Stemplet er ikke smurt og sætter sig fast.3. Defekt O-ring	1. Sørg for bedre tilslutning.2. Smør cylinderens glideflade.3. Udskift O-ringen.

Risiko	Beskrivelse	Sikkerhedsforanstaltning(-er)	Restrisiko
Væskesprøjt Malingen kan sprejte pludseligt ud af pistolen.		Brug beskyttesbriller!

Stojrisiko

Risiko	Beskrivelse	Sikkerhedsforanstaltning(-er)	Restrisiko
Høreskader Laengerevarende ophold i nærheden af værktøjet/kompressoren kan medføre høreskader.	Brug altid et høreværn.

Risiko ved Kontakt med materialer og andre stoffer

Risiko	Beskrivelse	Sikkerhedsforanstaltning	(-er)	Restrisiko
Kontakt, indänding Indänding af	maling	Arbejd kun i rum med god udluftning, brug et øndedrætsværn.
Brand eller eksplosion Lakker er	brændbare Undgå rygning og æbøn ild.

Risiko ved manglende overholdelse af de ergonomiske regler

Risiko	Beskrivelse	Sikkerhedsforanstaltning(-er)	Restrisiko
Menneselig adjaerd / ufsvarlig adjaerd	Trykluftstralen kan medfrole alvorlige kvæstelser.	Må aldrig holdes i kropsåbningerne.

Andre risici

Risiko	Beskrivelse	Sikkerhedsforanstaltning	(-er)	Restrisiko
Forkert montering Slangen kan frigère sig fra pistolen.		Tjek altid slangetilslutningen før brug.
Kollaps ved brug
Bortkastede genstande eller sprejntende væsker	Bortclyngen trykluftslange Slangen kobles fra ved nul tryk.
Snuble-, skrid- og styrtabler	Trykluftslangen i arbejdssområdet.	Fjern altid trykluftslangen fra arbejdssområdet.
