| Produkttype | Ledningsfri kantklipper |
| Mærke | RYOBI |
| Model | CLT1823BP |
| Nominel spænding | 14,4 V eller 18 V (afhængig af batteri) |
| Tomgangshastighed | 9000 o/min |
| Skærediameter | 230 mm |
| Tråddiameter | 1,65 mm |
| Batteritype | Genopladeligt nikkel-cadmium |
| Opladningstid | 1 time til 1 time og 30 min |
| Vægt med batteri 14,4 V | 2,4 kg |
| Vægt med batteri 18 V | 2,6 kg |
| Strømforsyning | Genopladeligt batteri |
| Trådfremføringssystem | Ved tryk på jorden (bump feed) |
| Skaftlængde | Justerbar |
| Håndtag | For- og baghåndtag |
| Beskyttelse | Græsafbøjning og trådskæreblad |
| Producentgaranti | 24 måneder |
| Medfølgende tilbehør | Batteri, oplader, græsafbøjning |
| Anbefalet anvendelse | Klipning af græs og let krat |
| Motortype | Jævnstrømsmotor |
Ofte stillede spørgsmål - CLT1823BP RYOBI
Brugerspørgsmål om CLT1823BP RYOBI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Græstrimmere i PDF-format gratis! Find din vejledning CLT1823BP - RYOBI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CLT1823BP af mærket RYOBI.

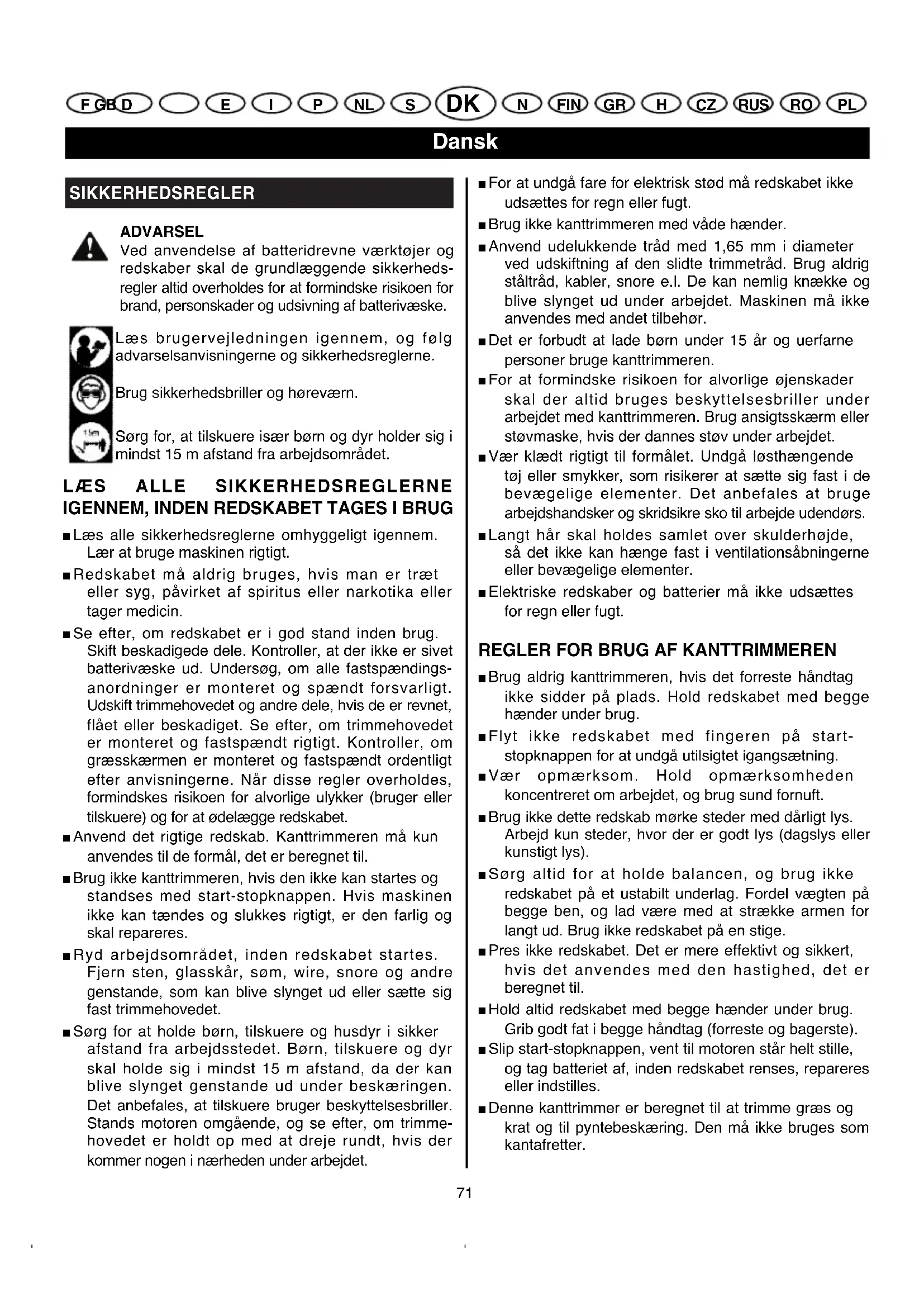

BRUGSANVISNING CLT1823BP RYOBI
Ved anvendelse af batteridrevne værktjoer og redskaber skal de grundlaaggende sikkerhedsregler altid overholds for at formindske risikoen for brand, personskader og udsivning af batterivæske.
Laes brugervejledningen igennem, og folog.
adverselsanvisningerne og sikkerhedsreglerne.
1Brug sikkerhedsbriller og horeværn.
Sorg for, at tilskuere især bo: n og dyr holder sig i. mindst 15 m afstand fra arbejdsomradet.
LAES ALLE SIKKERHEDSREGLERNE IGENNEM, INDEN REDSKABET TAGES I BRUG
Laes alle sikkerhedsreglnerne omhyggeligt igennem. Laer at bruge maskinen rigtigt.
Redskabet ma aldrig bruges, hvis man er traat eller syg, pavirket af spiritus aller narkotika ellertager medicin.
■Se after, om redskabet er i god stand inden brug. Skift beskadigede dele. Kontroller, at der icke er sivet batterivæske ud. Undersog, om alle fastspændingsanordninger er monteret og spændt forsvarligt. Udskift trimmethovedet og andre dele, hvis de er revnet, flæt ell er beskadiget. Se after, om trimmethovedet er monteret og fastspændt rigtigt. Kontroller, om græsskærmen er monteret og fastspændt ordentligt after anvisningerne. Nár disse regler overholds, formindskes risikoen for alvorlige ulykker (bruger ellertilskuere) og for at ødelægge redskabet.
■ Anvend det rigtige redskab. Kanttrimmeren ma kun anwendes til de formal, det er beregnet til.
■ Brug ikke kantrimmeren, hvis den ikke kan startes og standses med start-stopknappen. Hvis maskinen ikke kanændes og slukkes rigtigt, er den farlig og skal repareres.
Ryd arbejdsomradyet, inden redskabet startes. Fjern sten, glasskar, som, wire, snore og andre genstande, som kan blive slynet ud ell er siete sig fast trimmehovedet.
Sorg for at holde bo, tilskuere og husdyr i sikker afstand fra arbejdsstedet. Born, tilskuere og dyr skal holde sig i mindst 15 m afstand, da der kan blive slynet genstande ud under beskæringen. Det anbefales, at tilskuere bruger beskyttelsessbriller. Stands motoren omgaardene, og se after, om trimmehovedet er holdt op med at dreje rundt, hvis der kammer nogen i naerheden under arbejdet.
For at undgå fare for elektrisk stød ma redskabet ikke udsættes for regn eller fugt.
■ Brug/DD:
■ Anvend udelukkende trad med 1,65 mm i diameter ved udskiftning af den slidte trimmetrad. Brug aldrig staltrad, kabler, snore e.l. De kan nemlig kniekke og blive slynet ud under arbejdet. Maskinen ma ikke anwendes med andet tilbehør.
Det er forbudt at lade børn under 15 ár og uerfarne personer bruge kantrimmeren.
For at formindske risikoen for alvorlige ojenskader skal der altid bruges beskyttelsesbriller under arbejdet med kantrimmeren. Brug ansigtsskaerm aller stovmaske, his der dannes stov under arbejdet.
Vær klædt rigtigt til formålet. Undgå løsthændende toj eller smykker, som risikerer at sætte sig fast i de bevægelige elementer. Det anbefales at bruge arbejdshandsker og skridsikre sko til arbeje udendørs.
- Langt här skal holds samlet over skulderhøjde, sa det/DD ke kan haenge fast i ventilationsabningerne ell er beveegelige elementer.
■Elektriske redskaber og batterier ma ikke udsættes for regn eller fugt.
REGLER FOR BRUG AF KANTTRIMMEREN
■ Brug aldrig kantrimmeren, hvis det forreste handtag ikke sidder på plads. Hold redskabet med begge hænder under brug.
Flyt ikke redskabet med fingeren på startstopknappen for at undgå utilsigtet igangsæting.
Vae opmaerkso. Hold opmaerksoheden koncentreret om arbejdet, og brug sund fornuft.
■ Brug ikke dette redskab mørke steder med darligt lys. Arbejd kun steder, hvor der er godt lys (dagslys eller kunstigt lys).
Sorg altid for at holde balancen, og brug ikke redskabet på et ustabilit underlag. Fordel vægten på begge ben, og lad ære med at strække armen for langt ud. Brug ikke redskabet på en stige.
Pres icke redskabet. Det er mere effektivt og sikkert, hvis det anvendes med den hastighed, det er beregnet til.
■Hold altid redskabet med begge hender under brug. Grib doit fat i begge handtag (forreste og bagerste).
Slip start-stopknappen, vent til motoren står helt stille, og tag batteriet af, inden redskabet renses, repareres ell er indstilles.
Denne kantrimmer er beregnet til at trimme græs og krat og til pyntebeskæring. Den mA ikke bruges som kantafretter.
Dansk
SIKKERHEDSREGLER
■ Se after, at trimmehovedet ikke risikerer atkommen i berøring med forhindringer, inden redskabet sættes i gang.
Hvis kantrimmeren stoder mod en forbinding, ell er genstand sætter sig fast trimmehovedet, skal redskabet omgænde standses, batteriet tages af, og delene ses after for beskadigelser. Brug ikke redskabet, før de nødvendige reparationer er udfør. Brug ikke redskabet, hvis alle dele ikke er spændt ordentligt fast, ellere hvis der er beskadiget noget.
■ Hold god afstand til trimmehovedet og andre dele i bevægelse. Rør ikke ved trimmehovedet, og forsøg ikke at standse det med harenden, mens det drejer rundt.
For og hold trimmehovedet under taljehoje.
Stands altid motoren, nar maskinen ikke er i gang med at klippe, eller nar den flyttes fra det ene sted til det andet.
■ Græsskærmen skal altid vare monteret, nar kantrimmeren bruges. Arbejd/DD ke med kantrimmeren, hvis trimmetraden/DD ke svarer til specifikationerne erler/DD er trukket rigtigt ud. Trak/DD er trden laengere ud end graesskaermens kant.
Lad参加会议并发言。
Opbevar redskabet et tort højtliggende aller aflast sted, hvor det ikke er tilgængeligt for uvedkommende og ikke risikerer at blive ødelagt. Opbevar redskabet utilgængeligt for børn og uerfarne personer.
Dyp aldrig redskabet i vand aller andre vaesker, og udgø oversprjojtning. Sorg for at holde greb og handtag rene og tore og fri for skareaffald. Rens redskabet, hvr gang det har vaeret brugt: se anvisningerne i afsnittet "Rensing af kantrimmer" og "Opbevaring af kantrimmer".
■ Se after, om redskabets dele er spændt forsvarlicht, inden det transporteres.
Gemijkevejledning.Sla op ivejledningen ved den mindste tvivl,og oplys andre eventuelle brugere om reglerne.Hvis kantrimmeren lanes ud,skalijkebrugervejledning folge med.
REPARATIONER
■ Reparationer skal altid overlades til en kvalificeret tekniker. Hvis maskinen vedligeholdes eller repareres af ukvalificerede personer, kan der ske alvorlige ulykker, uller redskabet kan blive odelagt. Hvis denen regel ikke overholds bortfalder garantien.
■Til reparation ma der kun anvendes originale reservedele. Folg anvisningerne i afsnittet "Vedligeholdelse og reparation" i donne vegjledning. Derved forebygges elektrisk stod, alvorlige ulykker og beskadigelse af redskabet. Hvis dette regel ikke overholds bortfalder garantien.
SPECIFIKKE SIKKERHEDSREGLER FOR BATTERIER
Glem ikke, at et batteridrevet redskab altid er driftsklart, eftersom det ikke er不同程度 at til Slutte det en elektrisk stikkkontakt. Vær opmaerk som pa potentielle farer, ogśnár redskabet ikke er i drift.
■ Tag batteriet af inden indstilling, rensnig aller afmontering af tilbehør, og for kantrimmeren lægges væk, eller nar den ikke er i brug.
- Oplad altid batteriet med den tilhorende oplader. En oplader beregnet til en bestemt type batteri kan forarsage brand, hvis den anvendes med en anden type batteri. Oplad kun batteriet med nedenstaende oplader.
14,4V18V
BATTERI (1.7 Ah) BPP-1417 BPP-1817
OPLADER BC-144T/RY BC-180T/RY
For at forebygge eksplosion og personskader ma batteridrevne apparater og batterier IKKE LEGGES i nærheden af aben ild ell ervarmekilder.
Abn ikke batteriet, og skil det aldrig ad. Elektrolytten i batteriet er øetsende og kan forårsage hud-ller øjenskader. Væsken er øgsø giftig: pas på ikke at fadeni:munden.
■Hvis batteriet er beskadiget, kan det springe. For at forebygge alvorlige ulykker skal de gaelende sikkerhedsregler overholds ved bortskaffelse af et beskadiget batteri.
Batterierne afgiver brint og kan sprege i nærheden af en antændingskilde, f.eks. en taendflamme. For at forebygge alvorlige personskader ma batteridrevne redskaber aldrig anvendes i nærheden af aben ild. Der kan blive slynet batteristumper og kemikalier ud, hvis batteriet springer. Hvis det skulle ske, vaskes det berorte omrade omgaardeme med rent vand.
■ Batteridrevne redskaber ma aldrig oplades fugtige aller vade steder. Sa er der minde fare for elektrisk stod.
■ Batteriet skal oplades et sted med en temperatur mellem 10^ og 38^ . Lad ici batteriet ligge udendors aller i bilen.
Dansk
SIKKERHEDSREGLER
Batterivæsken kan sive ud ved anvendelse under ekstreme forhold eller temperaturer. Hvis batterivæsken kommer i kontakt medHUDEN, VASKES det pagaelende omrade omgående med vand og sæbe, og derefter neutraliseres med citronsaft erler eddike. Hvis der kammer væske i ojnene, skylles med rent vand i mindst 10 minutter, og derefter søges omgående læge ell skadestue.
Det brugte batteri ma aldrig destrueres ved forbranding: det kan springe. Batterier kal genvindes: sporg de lokale myndigheder om forholdsregler ved bortskaffelse og genvinding af affald.
När batteriet ici er i brug, ma det ici kommt i nærheden af metalgenstande som: papirklemmer og -clips, monter, nogler, som, skruer og andre sma metalgenstande, der kan skabe forbindelse mellem polerne. Hvis batteriklemmerne bliver kortsluttet, kan der kan opst gnister med deraf folgende forbrandinger aller brand.
SÄRLIIGE SIKKERHEDSREGLER I FORBINDELS MED OPLADERE
For at formindske risikoen for uheld og ulykker ma der kun anvendes genopladelige nikkel-cadmium batterier. Andre batterityper kan springe og forarsage alvorlige ulykker erler odelaegge værktoget aller redskabet.
Opladeren må ikke udsættes for regn eller fugt.
■ Brug ikke andet tilbehør end det, der anbefales og leveres af opladerfabrikanten. Ved anvendelse af andet tilbehør kan der opstå fare for brand, elektrisk stød eller alvorlige personskader.
Trakkke ledningen for at rykke opladeren ud af stikkontakten, tag fat om stikproppen, ellers kan opladeren og ledningen blive odelagt.
Sorg for at den stromforende ledning ligger saledes, at man ikkekommen til at traede pa den, falde over den ell er beskadige den pa nogen maje.
■Brug kun forlangerledning, hvis det er absolut ndvendigt. Hvis der anwendes en uegnet forlangerledning, kan det medfere brand ell er elektrisk stod. Hvis der absolut skal bruges forlangerledning, sikres at:
(a) opladerens stikprop har samme antal stikben som forlaengerledningens stikprop, og at de har samme storrelse og facn.
(b) forlængerledningen er i god stand og hart tilstrækkelig kapacitet til at lede den nødvendige strom.
■ Brug ikke opladeren, hvis stikproppen eller den stromførende ledning er beskadiget. Hvis et af disse elementer er beskadiget, skal det repareres af en fagmand.
■ Brug ici opladeren, hvis den har fæt slag, er faldet pa gulvet eller blevet beskadiget pa nogen MADE. Fä den repareret af en kvalificeret tekniker.
■ Skil aldrig opladeren ad, overlad reparationer ellernodvendig vedligeholdelse til en fagmand. Forkert sampling af apparatet kan medfare fare for elektrisk stod ell er brand.
For at forebygge elektrisk stød skal opladerens stik trækkes ud af stikkontakten, inden opladenen vedligeholds eller renses. Hvis opladenen blot saettes pa "stop", er der stadig fare for at fä elektrisk stød.
Træk opladerens stik ud af stikkontakten, när den ikke er i brug.
Ror icke ved en icke isoleret del af udgangsstikket eller batteriets uisolerede poler for at undga enhver risiko for elektrisk stod.
Gemdennevejledning.Sla opivejledningen ved den mindste tviv,og ophys andre eventuelle brugere om reglner. Hvis kantrimmeren lanes ud, skaldennebrugervejledningfolge med.
PRODUKTSPECIFICATIONER
14.4V18V
Motor 14,4 V DC 18 V DC
Tomgangshastighed 9000 o/min. 9000 o/min.
Batteri 14,4 V 18 V
Opladningstid 1 til 1 1/2 time 1 til 1_1 / 2 time
Trimmehoved Tråden spoles af ved tryk mod jorden
Traddiameter 1,65 mm 1,65 mm
Trimmediameter 230 mm 230mm
Vægt (med batteri) 2,4 kg 2,6 kg
BESKRIVELSE
Fig. 1
A. START-STOPKNAPPENS OPLÅSNINGSKNAP
B. HÄNDTAGETS LASESKRUE
C. FORRESTE HändTAG
D. INDSTALLINGSMUFFE FOR SKAFTLAENGDE
E. MOTORSK/ERM
F. TRÄDKNIV
G. BATTERI
H. BAGERSTE HändTAG
I. START-STOPKNAP
J. GRAESSK/ERM
K. TRIMMETRAD
Dansk
BESKRIVELSE
Fig. 2
A. GR/ESSK/ERM
B.MOTORSK/ERM
C. DE TO SKRUER TAGES UD
D. DE TO SKRUER SAETTESI
Fig. 3
A. FOR AT LØSNE MUFFEN
B. INDSTALLINGSMUFFE FOR SKAFTLÄNGDE
C. NEDERSTE DEL AF INDSTALLINGSMUFFE FOR SKAFTLAENGDE
Fig. 4
A. SKUBBES OP ELLER NED TIL ONSKET LAENGDE
Fig. 5
A. INDSTALLINGSMUFFE FOR SKAFTL/ENGDE
B. NEDERSTE DEL AF INDSTALLINGSMUFFE FOR SKAFTLÄNGDE
C. FOR AT STRAMME MUFFEN
Fig. 6
A. BATTERI
B. OPLADER
C. GUL LAMPE
D. GRON LAMPE
E. ROD LAMPE
Fig. 7
A. BATTERI
B. LASETAPPE
Fig. 8
A. START-STOPKNAPPENS OPLASNINGSKNAP
B. START-STOPKNAP
Fig. 11
A. TRADKNIV
Fig. 13
A. KNAP TIL TRYK MOD JORDEN
B. SLIDS I TRADSPOLEN
C. BESKYTTELSESD/AEKSEL OVER TRADSPOLE
D. KNASTER
E. TRADSPOLE
F.FJEDER
G. SLIDS I TRADSPOLEHUSET
H. ABNING I TRADSPOLEHUSET
I. TRADSPOLEHUS
MONTERING
MONTERING AF GRAESSKÄERM
De to skruer i motorskaernen tages ud. Graesskaernen saettes ind i motorskaernen, og graesskaernen drejes til den laser.
De to skruer sættes i igen for at spænde graesskaermen fast. Se Figur 2.
INDSTILLING AF SKAFTLÄNGDE
■ Skru den nederste del af indstellingsmuffen Ios for at gore skaftet fri. Se Figur 3.
Den nederste del af skaftet skal glide frit ud af den overste del. Indstil skaftlaengden after den pagaelende opgave. Se Figur 4.
- Stram indstellingsmuffen gibt for at lase skaatet. Se Figur 5.
ADVARSEL
Hvis der mangler dele, ma redskabet ikke bruges, for de pagældende dele er anskaffet. Hvis davon regel ikke overholds, kan mankommen alvorlicht til skade.
DRIFT
OPLADERLAMPERNES FUNKTION
Se Figur 6.
KONTROLLAMPERNE VISER BATTERIETS LADETILSTAND
Rod lampe lyser = hurtig opladning.
- Grøn lampe lyser = batteriet er færdigopladet.
■Gul og gron lampe lyser = kontrol af opladning ell batteri defekt.
Ingen lampe lyser = oplader aller batteri defekt.
PAS PÅ
For at undgå ødelæggelse af batteriet skal det omgående tages ud af opladeren, hvis ingen af lamperne lyser. Aflever batteriet og opladeren pa et autoriseret Ryobi serviceværksted for kontrolller udskiftning. Ligeledes skal opladeren og batteriet afleveres pa et autoriseret Ryobi serviceværksted, hvis batteriet er taget ud af opladeren, fordi ingen af lamperne lyser. Forsog ikke at sætte et andet batteri i opladeren. En defekt oplader kan ødelæggge batteriet.
Dansk
DRIFT
BATTERIOPLADNING
Kanttrimmerens batteri leveres med meget svag ladning for at undgå eventuelle problemer. Det skal derfor lades op inden brug.
Bemark: Batteriet bliver ikke ladet helt op ved første opladning. Det er不同程度 med flere afladninger og opladninger (redskabet bruges, hvorefter batteriet lades op) for at lade batteriet helt op.
OPLADNING AF BATTERI
■ Brug udelukkende den oplader, der er leveret med batteriet.
■ Undersog om stromforsyningen nu och er 230 volt, 50Hz ,vekselstrom (strom til almindelig privat brug).
Saat opladerens stik i en stikkontakt.
Saat batteriet i opladeren med batteriribberne ud for opladerens riller. Se Figur 6.
Nar batteriet sidder rigtigt i opladeren, tender den rode lampe. Tryk batteriet ned for at sikre, at batteripolerne sidder rigtigt i opladerens kontakter.
Den gule og den gronne lampe skal ogsa tende. De viser, at opladeren er ved at kontrollere ladningen. Opladeren skifter til hurtig opladning after 5 minutter. Nar opladeren skifter til hurtig opladning, slukker den gule og den gronne lampe, og den rode lampe tender. Hvis den gule og gronne lampe stadig lyser after 15 minutter, tages batteriet ud, lægges til side i et minut og sættes derefter ind i opladeren igen. Hvis den gule og den gronne lampe stadig ikke slukker after 15 minutter, er batteriet beskadiget og kan ikke genoplades.
Nar batteriet er helt fardigopladet, slukker den rode lampe, og den gronne lampe tender. Efter normal anvendelse tager det ca. 1 time at lade batteriet helt op og 1 til 1_1 / 2 time at genoplate et fuldstendig afladet batteri. Under opladningen foles batteriet lidt varmt, hvis man rorer ved det. Det er normalt og ikke tegn pa driftsfejl.
Opladeren ma IKKE ANBRINGES et meget varmt ell er meget koldt sted. Opladeren virker optimalt ved stuetemperatur.
VIGTIGE OPLYSNINGER I FORBINDELS MED OPLADNING AF VARME BATTERIER
Nár kanttrimmeren anwendes i vedvarende drift, bliver batteriet varmt. Et varmt batteri skal ægges til afkøling i ca. 30 minutter inden genopladning.
Bemerk: Batteriet bliver kun varmt, hvis redskabet anvendes i længere tid. Det sker ikke ved almindelig brug og drift. Hvis batteriet er for koldt, tænder opladerens grønne lampe. Vent til batterietkommen op på normal temperatur: sá tænder den rode lampe.
PASETNING AF BATTERI
Saat batteriet pa kantrimmeren. Ret forst batteriets ribber ind efter rillerne i kantrimmeren. Se Figur 7.
Sefter, om lasetappene pa begge sider af batteriet gar i hak, og om batteriet sidder ordentligt fast pa kantrimmeren, inden den tages i brug.
AFTAGNING AF BATTERI
Find batteriets lasetappe, og tryk dem ind for at Iosne batteriet fra kantrimmeren. Se Figur 7.
- Tag batteriet af kantrimmeren.
PAS PÅ
När batteriet sættes på kanttrimmeren, skal batteriets ribber flugte med kantrimmerens riller og lasetappene gå i hak. Hvis batteriet ikke sættes rigtigt ind, kan de indvendige komponenter blive ødelagt.
IGANGSAETNING AF KANTTRIMMER
■ Forskyd start-stopknappens oplasningsknap, og hold den skubbet frem. Se Figur 8. Start-stopknappen er nu qiort fri.
Slip start-stopknappens oplasningsknap, og tryk pa startknappen for at siete kantrimmeren i gang.
STANDSNING AF KANTTRIMMER
- Slip start-stopknappen for at standse kantrimmeren.
Nár start-stopknappen slips, spærrer oplåsningsknappen automatisk start-stopknappen.
HÄNDTERING AF KANTTRIMMER
ADVARSEL
Sorg for at vare klaedt rigtigt til formalet for at forebygge ulykker. Undga Iosthengende toj og smykker. Brug beskyttelsesbriller. Tag ogsa Lange bukser i kraftigt stof pa samt stovler og handsker. Arbejd icike med kantrimmeren i shorts, sandaler erer barfodet.
■Hold kantrimmeren som vist pa figur 9 med hore arm let bojet og hore hand pa det bagerste handtag og venstre arm strakt med venstre hand pa det forreste handtag. Kantrimmeren skal holdes under taljehoje.
Dansk
DRIFT
- Trimmethovedet skal holds parallelt med jorden og letkommenikontaktmedgraesset,edenatbrugeren er nodtil at bukke sig.Skaftetslengde skal blot reguleres,sa Kanttrimmerens hjoide passer til den enkelte bruger.
ANVENDELSAFKANTTRIMMER
AFSPOLING AF TRIMMETRAD
Kanttrimmerens trimmehoved er indrettet saledes, at traden kan spoles af, uden at det er nodvendigt at standse motoren. Nar traden er slidt eller flosset, kan der spoles ny trad af, hvis trimmehovedet bankes ned i jorden, mens motoren gar med fuld kraft. Se Figur 10. Det er mere effektivt, hvis trimmehovedet bankes mod et fast underlag. Hvis man forsoger at spole trad af i hoit graes, kan motoren blive overophedet.
Hver gang trimmehovedet trykkes mod jorden, spoles ca. 25,4 mm trad af.
Se altid after, om den afspolede trimmetrad er tilstrækkelig lang. Hvis den slidte trad er for kort, kan der maske ikke afspoles ekstra trad ved at banke trimmethovedet ned i jorden. I sa fald skal motoren standses, spolen tages ud after anvisningerne, traden trækkes ud og fores gennem abningen i spolehuset, hvorefter spolen sættes pa plads i trimmethovedet igen.
TRIMMETRAD
Kanttrimmeren har en tradkniv (A), som sidder pa græsskaermen. Se Figur 11. Det er mest hensigtsmaessigt at spole tilstrækkelig meget trad af, sa den kan skæres af med tradkniven. Traden kal forlænges, hvis motoren beynder at gå med hjere hastighed en normalt. Traden vil sáledes altid arbejde optimalt og have den nodvendige længe til at blive afspolet rigtigt.
REGLERI FORBINDELSEMED ANVENDELS
Ryd arbejdsomradet, inden kantrimmeren startes. Fjern sten, glasskar, som, wire, snore og andre genstande, som kan blive slynet ud ellr siete sig fast trimvehodet.
■Hold kanttrimmeren skråt ned mod arbejdsområdet. Tryk ikke kanttrimmeren ned i græsset.
För redskabet med langsomme frem- og tilbagegående bevægelser.
Det er tradens spidser, der skal udfore arbejdet: pres ikke trimmehovedet ned i hoots.
■Klip altid hocht graes oppefra og ned for at undgå, at græsset vinkler sig rundt om trimmehovedet, hvilket kan bevirke overophedning af motoren. Hvis græsset erer andet vinkler sig rundt om trimmehovedet, slippes start-stopknappen for at STANDSE MOTOREN. Vent til trimmehovedet er holdt op med at dreje rundt. Tag batteriet af, og fjern græsset eller affaldet.
Hvis tradenkommen i beroring med pigtrad, hegn, mure, fortov ellr tae, slides den hurtigere og kan maske knekke. Undga beroring med traeer og buskadser. Bark, traeprofiler, paneler og hegnspaele kan blive beskadiget af traden.
■Hold kantrimmeren skrát ned mod arbejdsområdet. For at klippe græs rundt om træer, pæle, hegn o.l. holds kantrimmeren i 30^ vinkel. Se Figur 12.
VEDLIGEHOLDELSOG REPARATION
ADVARSEL
Ved udskiftning ma der kun anvendes originale reservedele. Det kan vare farligt aller odelagge produit, hvis der bruges andre dele. Brug ici oplosningsmidler til at rense plastdele. De feste plasttyper kan blive odelagt, hvis de renses med almindelige gengse oplosningsmidler. Fjern snavs, stov, olie, fert m.v. med en ren klud.
PAS PÅ
Plastementerne ma aldrigkommen i beroring med bromsevæske, benzin, petroleumsbaserede Produktker, rustløsnende olie e.l. Disse kemske Produktker indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialiet.
UDSKIFTNING AF TRIMMETRAD
Trimmetränden kan skiftes enten ved opspoling af trad pa den eksisterende spole aller ved indsaetning af en ny tradspole.
GENANVENDELSE AF EKSISTERENDE SPOLE
Se Figur 13.
- Tag batteriet af kantrimmeren.
Tryk på tappene i begge sider af beskyttelsesdaekslet over spelen. - Tag dækslet af spolen og spolen ud. Den resterende trad fjernes fra spolen.
Bemerk: Hvis fjederen falder ud af spolehuset, skal den sættes pa plads igen, inden spolen og dækslet anbringes.
- Trimmehovedet og de øvrige dele ses after for beskadigelser og renses omhyggeligt.
Dansk
VEDLIGEHOLDELSOG REPARATION
Der anwendes en ny trimmetrad pa ca. 3 m, hvoraf den eene ende fores ind i slidsen i spolen. Enden skal stikke igennem pa slidsens inderside.
Bemark: Der mä ikke stikke mere end 3,175 mm trad ud af slidsen.
Traden vikles jævnt og stramt op på spolen. Traden skal vikles op på spolen i den med pilen viste retning.
Der afterlades ca. 102 mm trad参加会议 op p a spolen. Traden og spolen holdes godt fast, sa traden参加会议 vikles af, og beskyttelsesdaekslet saettes p a spolen.
■ Beskyttesesdakslet og spolen holdsved hjelp af knappen til tryk mod jorden og sættes samlet ind i spolehuset, hvorefter trimmetråden fores ud gennem abningen i spolehuset.
Bemerk: spelens sikkerhedsknaster skal rettes ind after sliderserne i spolehuset.
Anvend udelukkende trad med 1,65 mm i diameter ved udskiftning af den slidte trimmetrad. Brug aldrig staltrad, kabler, snore e.l. De kan nemlig knekke og blive slynet ud under arbejdet. Maskinen ma ikke anvendes med andet tilbehør.
- Tag batteriet af kantrimmeren.
Tryk på tappene i begge sider af beskyttelsesdaekslet over spolen. - Tag dækslet af spolen og spolen ud.
■Bemerk: Hvis fjederen falder ud af spolehuset, skal den sættes på pladsigen, inden spolen og daekslet anbringes. - Trimmethovedet og de øvrige dele ses after for beskadigelser og renses omhyggeligt.
Trak ca. 102 mm trad af den nye spole. Traden og spolen holdes godt fast, sa traden ikke vikles af, og beskyttelsedsakslet sættes pa spolen.
■ Beskyttesesdakslet og spolen holdes ved hjælp af knappen til tryk mod jorden og sættes samlet ind i spolehuset, hvorefter trimmetråden fores ud gennem abningen i spolehuset.
Bemark: spolens sikkerhedsknaster skal rettes ind after slidserne i spolehuset.
Forsog ikke at ombygge redskabet aller montere tilbehør, som ikke anbefales i dette brugervejledning. Sådanne ombygninger ellerændringer betragtes som misbrug og kan nære ársag til, at der opstår farlige situationer med deraf fölgende alvorlige ulykker. Se kantrimmeren after for knækkede eller beskadigede dele med jævne mellelemrum, og kontROLLER om alle elementer sidder ordentligt fast. Afprov om skruer og elementer er fastspændt forsvarligt for at undgå alvorlige ulykker.
BATTERIER
Kanttrimmerens batteri er af den genopladelige nikkelkadmium type. Redskabets driftsid mellem haver batteriopladning afhanger af arbejdets karakter. Batteriet er konstrueret til at holde redskabet driftssikkert i hele levetiden. Men alle batterier bliver slidt op til sidst. SKIL IKKE batteriet ad for at udskifte componenter. Ved handtering af batteriet kan man f alvorlige forbrændinger, især his man bærer ringe og smykker. For at sikre batteriet sa lang levetid som muligt anbefales det at overholde nedenstaende punkter:
Opbevar og oplad batteriet et koltigt sted. Hojere ell er lavere temperaturer end normal stuetemperatur nedsætter batteriets levetid.
■Læg aldrig et afladet batteri væk. Efter brug af redskabet skal batteriet kole af og straks lades op.
Alle batteriers ladekapacitet forringes med tiden. Jo hojere temperatur, dato hurtigere mister det ladekapaciteten. Hvis kantrimmeren ikke bruges i laengere tid, skal batteriet lades op en gang om maneden eller hver,anden maned.Derved forlenges batteriets levetid.
ADVARSEL
Forsog ikke at skille batteriet ad. Man kankommen til skade eller forårsage brand. Ved udtagning af batteriet for opbevaring skal polerne beskyttes med kraftig tape. Forsog aldrig at skille batteriet ad, afmontere componenter uller destruere det. Undgå kropskontakt og kontakt med metalgen-standemellem batteriklemmerne for ikke at kortslutte dem. Lad ikke born røre ved batteriet. Hvis disseregler og advarsler ikke overholds, kan der ske uheld og ulykker som brand eller alvorlige persorskader.
Dansk
VEDLIGEHOLDELSOG REPARATION
RENSNING AF KANTTRIMMER
ADVARSEL
Tag batteriet af inden reparation, rensning ell er afmontering af maskinelementer for ikke at komme alvorlicht til skade.
- Tag batteriet ud.
Rens kantrimmeren med en fugtig klud med mildt rengøringsmiddel.
■Brug ici stærke rengoringsmidler til at rense skærme eller handtag, som er i plastic og kan blive ødelagt af olie med duftstoffer som fyrenåle eller citron uller af oplosningsmidler som petroleum. Husk at fugt kan forårsage elektrisk stød. Tør al fugt af med en tør blød klud. Brug en lille børste ell er udblænsningsluften fra en ikke for kraftigt støvsuger til at rense ventilationsabningerne i batteriboksen og motorskærmen.
Sefter, at ventilationsabningerne icke er stoppet til.
OPBEVARING AF KANTTRIMMER
Rens kantrimmeren omhyggeligt, for den stilles væk. Opbevar redskabet et tort sted med god udluftning og utilgengeligt for born. Læg det ikke iærheden af ætsende stoffer som havekemikalier eller optøningssalt.
Opbevar og oplad batteriet et koltigt sted. Hojere ell er lavere temperaturer end normal stuetemperatur nedsætter batteriets levetid.
Læg aldrig et afladet batteri væk. Efter brug af redskabet skal batteriet kole af og straks lades op.
Alle batteriers ladekapacitet forringes med tiden. Jo hojere temperatur, dato hurtigere mister det ladekapaciteten. Hvis kantrimmeren ikke bruges i laengere tid, skal batteriet lades op en gang om maneden aller hvver,anden maned.Derved forlenges batteriets levetid.
Norsk
SIKKERHETSFORSKRIFTER
ADVARSEL
Der er reklamationsret på dette Ryobi produit for fabrikationsfejl og defekte dele i fireogtyve (24) maneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren.
Skader opstaet pa grund af almindeligt slid, unnormal erller ici tilladt anvendelse, forkert vedligeholdelse erer overbelastning er ici dækket af donne reklamationsret, det samme gaelder tilbehor som batterier, paerer, klinger, indsatser, poser osv.
I tilfela de af driftsfejl i garantiperioden skal produktet afeveres IKKE DEMONTERET med kobebevis til forhandleren ell er naermeste autoriserede Ryobi servicevarksted.
De lovbestemterettighederif forbindelsemeddefekteprodukterforringes ikkeafdenne reklamationsret.
N
GARANTI-VILKAR
Dine lovmessige rettigheter med hensyn til defekteprodukter er/DDkke pavirket avdenne garantien.
FIN
TAKUUEHDOT
Vi erklærer pa eget ansvar, at dette produit er i overensstemmelse med folgende standarder aller standardiseringsdokumenter: 98/37/EC, 89/336/EEC, 2000/14/EC
SAMSVARSERKLAEBERING
Vi erkräerer pa eget ansvar at dette Produktet er i samsvar med folgende standarder og normative dokumenter: 98/37/EC, 89/336/EEC, 2000/14/EC
