BRUGSANVISNING M5L WAECO

Monterings- og betjeningsvejledning

SV 113 LCD-monitor

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

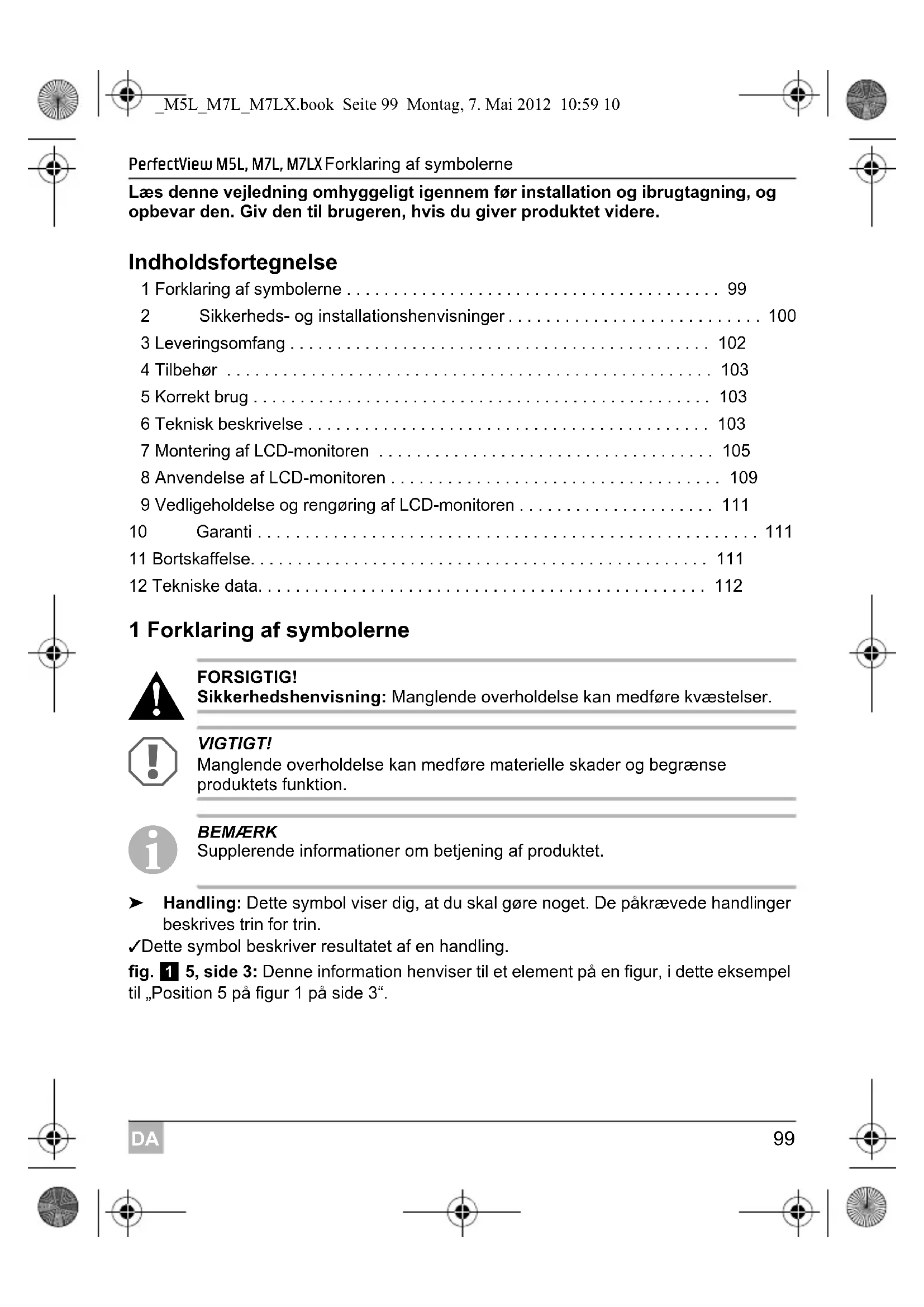

Indholdsfortegnelse

1 Forklaring af symbolerne 99
2 Sikkerheds- og installationshenvisninger 100
3 Leveringsomfang 102
4 Tilbehør 103
5 Korrekt brug 103
6 Teknisk beskrivelse 103
7 Montering af LCD-monitoren 105
8 Anvendelse af LCD-monitoren 109
9 Vedligeholdelse og rengøring af LCD-monitoren 111
10 Garanti 111
11 Bortskaffelse.... 111
12 Tekniske data.... 112

1 Forklaring af symbolerne

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMAERK

Supplerende informationer om betjening af produktet.

Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin.

√Dette symbol beskriver resultatet af en handling.

fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3“.

DA

Sikkerheds- og installationshenvisninger PerfectView M5L, M7L, M7LX

2 Sikkerheds- og installationshenvisninger

Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen!

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Monterings- eller tilslutningsfejl
• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

VIGTIGT! Fare for beskadigelse!

- Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretøjets el-system.

Ved køretøjer med ekstra batteri skal du også afbryde minuspolen på dette batteri.

- Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning

• fører til kabelbrand,
• udløser airbaggen,
• beskadiger elektroniske styreanordninger,
  – forårsager, at elektriske funktioner svigter (blinklys, bremselys, horn, tænding, lys).

Overhold derfor følgende henvisninger:

- Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på de følgende ledninger:

• 30 (indgang på batteri plus direkte)
• 15 (tilkoblet plus, bag batteri)
• 31 (tilbageføring fra batteri, stel)
• 58 (baklygte)

Anvend ikke kronemuffer.

● Anvend en krympetang (fig. 1 11, side 2) til at forbinde kablerne.
● Skru ved tilslutninger til ledning 31 (stel) kablet

- på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller

- på karosseripladen ved hjælp af kabelsko og pladeskrue.

Sørg for god stelforbindelse!

Når batteriets minuspol afbrydes, mister alle komfortelektronikkens flygtige lagre de gemte data.

- Afhængigt af køretøjets udstyr skal du indstille følgende data igen:

• Radiokode
• Køretøjets ur
• K o n t a k t u r

- Køretøjets computer

- Sædeposition

Henvisninger til indstillingen findes i den pågældende betjeningsvejledning.

100

DA

PerfectView M5L, M7L, M7LX Sikkerheds- og installationshenvisninger

Overhold følgende henvisninger ved monteringen:

FORSIGTIG!

• Fastgør monitoren, så den under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
• Fastgør ikke monitoren i virkeområdet for en airbag, da der ellers er fare for kvæstelser, hvis den udløses.

Overhold følgende henvisninger ved arbejde på elektriske dele:

• Anvend kun en diodeprøvelampe (fig. 1 1, side 2) eller et voltmeter (fig. 1 2, side 2) til spændingskontrol i elektriske ledninger. Prøvelamper (fig. 1 3, side 2) med et lyselement optager for høj strøm. Derved kan køretøjets elektronik beskadiges.

• Når de elektriske tilslutninger etableres, skal det sikres, at de

• ikke knækkes eller snos,

• ikke skurer mod kanter,

• ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter (fig. 3, side 3).

• Isolér alle forbindelser og tilslutninger.

• Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbånd, f.eks. på eksisterende ledninger.

Overhold følgende henvisninger ved omgang med LCD-monitoren:

FORSIGTIG!

- Personer (inkl. børn), der på grund af deres fysiske, sanse- eller mentale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, bør kun anvende dette produkt under en ansvarlig persons opsyn eller anvisning.

• Åbn ikke monitoren (fig. 4, side 3).
• Dyp aldrig monitoren i vand (fig. 5, side 3). Monitoren er ikke vandtæt.
• Monitoren må under ingen omstændigheder begrænse synsfeltet ved kørslen (fig. 8, side 4).
• Betjen ikke monitoren med våde hænder.
• Tag monitoren ud af drift, hvis kabinettet er beskadiget.

DA

Leveringsomfang PerfectView M5L, M7L, M7LX

VIGTIGT!

- Tilslut den korrekte spænding.

• Anvend ikke monitoren i omgiv
• er udsat for direkte sollys,
• er udsat for kraftige temperatursvingninger,
  – har en høj luftfugtighed,
  – har dårlig ventilation,
• er støvede eller olieholdige.

● Tryk ikke på LCD-displayet.
- Tab ikke monitoren.
- Hvis du anvender monitoren i køretøjer, bør køretøjet køre under anvendelsen, så køretøjsbatteriet ikke aflades.
- Billedkvaliteten kan reduceres, hvis der er kraftige elektromagnetiske felter i nærheden.

Montér derfor ikke monitoren i nærheden af højttalere.

3 Leveringsomfang

Nr. på fig. 9, side 4	Mængde Betegnelse	Artikel-nr.M5L M7L
1 1 Monitor 9102100006 9102100007
2 1 Monitorholder 9102200052 9102200053
3 1 Holderfod 9102200054
- 1 Tilslutningskabel 9102200055
-- Fastgørelsesmateriale

Nr. på fig. 9, side 4	Mængde Betegnelse	Artikel-nr.M7LX
1 1 Monitor 9102100008
2 1 Monitorholder 9102200053
3 1 Holderfod	9102200054
- 1 Tilslutningskabel	9102200056
-- Fastgørelsesmateriale

102

DA

PerfectView M5L, M7L, M7LX Tilbehør

4 Tilbehør

Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):

Betegnelse Artikel-nr.

Monitorholder med holderfod til M5L 9102200049

Monitorholder med holderfod til M7L 9102200050

5 Korrekt brug

LCD-monitorerne PerfectView M5L, M7L og M7LX er monitorer, der først og fremmest er beregnet til anvendelse i køretøjer. De kan anvendes til at tilslutte kameraer (f.eks. et bak-videosystem) eller andre videokilder.

LCD-monitorerne er dimensioneret til anvendelse i alle køretøjer.

6.1 Funktionsbeskrivelse

LCD-monitoren er en monitor, hvor kameraer (f.eks. et bakkamerasystem) eller andre videokilder (f.eks. et tv-apparat) kan tilsluttes. Der kan skiftes frem og tilbage mellem videokilderne.

Monitoren har styreledninger, som kameraerne kan aktiveres automatisk med.

Den skubbes på monitorholderen for at fastgøre den og forbinde den elektrisk. Med Easylink-systemet kan monitor let trækkes af monitorholderen. På den kan den fjernes og sikres mod tyveri eller anvendes i flere lastbiler i en flåde (flådeløsning).

Monitorerne M5L og M7L kan tilslutte indtil to kameraer.

Monitoren M7LX kan anvende indtil tre kameraer. Ud over den normale aktivering kan de tre kameraer tilkobles efter hinanden i et automatisk forløb. Denne monitor har derudover en afstandsvisning på displayet, som aktiveres automatisk, när der skiftes til bakgearet.

Derudover kan der tilsluttes endnu en videokilde til monitorerne, f.eks. et bakkamera på anhængeren (anhængerfunktion). Denne ekstra videoindgang har en signalregistrering: Hvis der er tilsluttet en videokilde til denne videoindgang, deaktiveres videoindgang C1 automatisk (f.eks. bakkameraet på trækkøretøjet), og i stedet vises billedet for den ekstra videoindgang.

Monitorens lysstyrke tilpasses automatisk til omgivelseslyset.

DA

Teknisk beskrivelse PerfectView M5L, M7L, M7LX

6.2 Betjeningselementer

På monitoren findes følgende betjeningselementer:

1 Sensorvindue til natfunktionen

1. Skifter menuen.

2. M7LX: Tilkobler det automatiske kameraforløb (kameraerne tilkobles i indstillelige tidsintervaller, f.eks. til en hestetransport med overvågning af flere bokse).

3 MENU 1. Tilkobler menuen.

1. Henter parametrene, der skal indstilles.

Parametrene er fordelt to skærmside i følgende rækkefølge:

Side 1

• Sprog („Language“): „Tysk“ eller „Engelsk“
• Reset („Default“): Fabriksindstilling af alle parametre
• Kamera 1/kamera 2 („Camera1/Camera2“): „Normal“ eller „Spejlvendt“
• M7LX: Kamera 3 („Camera3“): „Normal“ eller „Spejlvendt“
• M7LX: Afstand (Distance): Indstilling af afstandsmærkerne

4 – Reducerer værdien for den valgte parameter.
5 + Forøger værdien for den valgte parameter.
6 ⚙Tænder og slukker monitoren.
7 USB-opladningsudgang (5 V, 500 mA)
8 Monitorholder

9

H

∅

j

104

DA

PerfectView M5L, M7L, M7LX Montering af LCD-monitoren

7 Montering af LCD-monitoren

7.1 Nødvendigt værktøj (fig. 1, side 2)

Til installation og montering har du brug for følgende værktøj:

• Målestok (4)
• Kørner (5)
- Hammer (6)
- Sæt bor (7)
- Boremaskine (8)
- Skruetrækker (9)

Til den elektriske tilslutning og kontrollen af den har du brug for følgende hjælpemidler:

● Diodeprøvelampe (1) eller voltmeter (2)
- Isoleringsbånd (10)
- Krympeflex
• Varmepistol (11)
• Krympetang (12)
- Evt. loddekolbe (13)
- Evt. loddetin (14)
- Evt. kabelgennemføringsmuffer

Til fastgørelse af kablerne har du evt. brug for yderligere kabelbindere.

7.2 Montering af monitoren

FORSIGTIG! Fare for kvæstelser!

Vælg monitorens plads, så passagererne under ingen omstændigheder (f.eks. på grund af hård opbremsning, trafikuheld) kan komme til skade.

Overhold følgende henvisninger ved monteringen:

• Vælg en egnet monteringssted, så du uhindret kan se monitoren (fig. 6, side 3 og fig. 7, side 3).
• Montér aldrig monitoren i et område, hvor hovedet støder imod, eller i virkeområdet for en airbag. Ellers er der ved udløsning fare for kvæstelser.
• Monitoren må under ingen omstændigheder begrænse synsfeltet ved kørslen (fig. 8, side 4).
• Monteringsstedet skal være jævnt.
• Kontrollér, om det påkrævede frirum til at anbringe skiver og møtrikker er til rådighed under det valgte monteringssted.
• Kontrollér først, om der er tilstrækkeligt frirum, hvor boret kommer ud (fig. 2, side 3).
• Husk på monitorens vægt. Montér evt. forstærkninger (større spændeskiver eller plader).
• Kontrollér, at tilslutningskablet kan trækkes til monitoren.

DA

Montering af LCD-monitoren PerfectView M5L, M7L, M7LX

Fastlæggelse af monteringsstedet

▶ Sæt monitoren på monitorholderen (fig. 11 A, side 6) med holderskinnen.
▶Sæt monitorholderen på holderfoden med holderskinnen, og fastgør den med fingermøtrikken (fig. 11 B, side 6).
▶Placér monitoren med den monterede holderfod på prøve.
▶Tegn omridset af holderfodens hjørner på instrumentbrættet.
▶Skru holderfoden af monitorholderen.

BEMAERK

Holderfoden kan klæbes på eller fastgøres med skruer.

Fastklæbning af monitorholderen på instrumentbrættet (fig. 12 A, side 6)

Påskruning af monitorholderen på instrumentbrættet (fig. 12 B, side 6)

▶Hold holderfoden inden for omridset, der blev tegnet forinden.

Markér de fire forskellige borepunkter.
▶ Bor et hul på ∅ 2 mm ved hver af de tegnede punkter.
▶ Skru holderfoden på med pladeskruerne 4 x 20 mm.

Fastgørelse af monitoren

7.3 Elektrisk tilslutning af monitoren

Strømskemaet for LCD-monitoren findes i fig. 14, side 7.

Nr. på fig. 14, side 7	Betegnelse
1 Monitor
2 Bøsning med 20 ledere
3 Monitortilførselsledning
4 Stik med 20 ledere
5 12–24 V-plus-kabel (rødt): Tilslutning til tændingens pluspol (tilkoblet plus, klemme 15) eller batteriet pluspol (klemme 30)
6 Stelkabel (sort): Tilslutning til spændingskildens minuspol
7 Kabel (grønt): Styreindgang for videoindgang C1,f.eks. til tilslutning til baklygten
8 Kabel (hvidt): Styreindgang for videoindgang C2,f.eks. sidekamera
9 Bøsning med 6 ledere C1 (tilslutning til videokilde 1)
10 Bøsning med 6 ledere C2 (tilslutning til videokilde 2)
11 Bøsning med 6 ledere C3 (tilslutning til videokilde 3)Kun M5L, M7L: med videosignalregistrering
12	Kun M7LX: Bøsning med 6 ledere C4 (tilslutning til videokilde 4,med videosignalregistrering)
13	Kun M7LX: Kabel (blåt): Styreindgang for videoindgang C3

VIGTIGT!

Kabelføringer og kabelforbindelser, der ikke er korrekte, fører igen og igen til fejl-funktioner ved eller beskadigelser på komponenter. En korrekt kabelføring og kabelforbindelse er grundforudsætningen for, at de monterede komponenter fungerer konstant og fejlfrit.

Overhold følgende henvisninger, när tilslutningskablerne trækkes:

• Anvend originale gennemføringer eller andre gennemføringsmuligheder, f.eks. ventilationsgitre, til gennemføringen af tilslutningskablerne. Hvis der ikke er gennemføringer til rådighed, skal du bore et hul på ∅ 20 mm. Kontrollér først, om der er tilstrækkeligt frirum, hvor boret kommer ud (fig. 2, side 3).
• For at undgå at kablet beskadiges, skal der altid være tilstrækkelig afstand til varme dele på køretøjet (lamper, varmeapparat, ventilatorer osv.).
• Sørg for at vikle isoleringsbånd fast om hver forbindelse på kablet (også i køretøjet).

DA

107

Montering af LCD-monitoren PerfectView M5L, M7L, M7LX

- Når kablerne trækkes, skal det sikres, at de

• ikke knækkes eller snos kraftigt,
• ikke skurer mod kanter,
• ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter (fig. 3, side 3).

Tilslutning af monitoren som bakkamerasystem (fig. 14, side 7)

▶Træk monitorholderens tilslutningskabel på instrumentbrættet.
Sæt stikket på monitorkablet (2) i bøsningen (4) på tilslutningskablet (3).

VIGTIGT! Fare for beskadigelse!

Ved tilslutning til spændingskilden skal polerne vende rigtigt.

▶Tilslut tilslutningskablets røde og sorte kabel til en egnet spændingskilde:
- Tilslut det røde kabel (5) til klemme 15 (tænding).
- Tilslut det sorte kabel (6) til klemme 31 (stel).
Hvis monitoren skal aktiveres, när der skiftes til bakgearet, skal det grønne kabel (7) tilsluttes til baklygtens plusledning.

BEMAERK

Hvis der er spænding på det grønne kabel (7), aktiveres bakkameraet. Bakkameraet har forrang.

Hvis monitoren f.eks. skal aktiveres, når blinklyset aktiveres, skal følgende styrekabel tilsluttes til en plusledning på blinklysene:

• M5L, M7L: Hvidt kabel (8)
• M7LX: Hvidt kabel (8), blåt kabel (13)

BEMAERK

Når der er spænding på dette styrekabel, aktiveres følgende videoindgang:

● M5L, M7L: videoindgang C2
● M7LX: videoindgang C2, videoindgang C3

Dette styrekabel anvendes som signalledning til at aktivere f.eks. et sidekamera, när blinklysene aktiveres.

Forbind evt. bøsningen C1 (9) på tilslutningskablet med stikket på videokilde 1 (f.eks. et kamera).
Forbind evt. bøsningen C2 (10) på tilslutningskablet med stikket på videokilde 2 (f.eks. et sidekamera).
Kun M7LX: Forbind evt. bøsningen C3 (11) på tilslutningskablet med stikket på videokilde 3 (f.eks. et bakkamera).

108

DA

PerfectView M5L, M7L, M7LX Anvendelse af LCD-monitoren

BEMAERK

Vær opmærksom på videosystemets strømforbrug. Kameraerne er udstyret med opvarmninger. Der kan maks. løbe en strøm på 1,5 A (tre kameraer ved opvarmning). Anvend en afbryderkontakt ved direkte tilslutning til batteriet. Dermed kan videosystemet let afbrydes fra batteriet, når køretøjet ikke længere anvendes.

Tilslutning af et ekstra bakkamera (anhængerfunktion)

M5L, M7L: Forbind evt. bøsningen C3 (11) på tilslutningskablet med stikket på det ekstra bakkamera.
M7LX: Forbind evt. bøsningen C4 (12) på tilslutningskablet med stikket på det ekstra bakkamera.

8 Anvendelse af LCD-monitoren

8.1 Tilkobling af monitoren

Når monitoren er slukket, skal du trykke på tasten „∅“ (fig. 10 6, side 5) for at tænde monitoren.

Du kan indstille monitoren i henhold til dine ønsker på følgende måde:

Tryk på tasten „MENU“ (3) for at vælge de ønskede parametre.

√De indstillelige parametre vises i følgende rækkefølge:

Side 1:

- Lysstyrke („Brightness“): 0 - 60

- Sprog („Language“): „Tysk“ eller „Engelsk“

- Reset („Default“): Fabriksindstilling af alle parametre

- Kamera 1/kamera 2 („Camera1/Camera2“): „Normal“ eller „Spejlvendt“

- M7LX: Afstand („Distance“): Afstandsmærker („Indstilling af afstandsmærker (M7LX) (fig. 0, side 5)“ på side 111)

Tryk på tasten „-“ (4) eller tasten „+“ (5) for at indstille den ønskede parameter.
Tryk på tasten „-“ (4) for at reducere værdien for den valgte parameter.
Tryk på tasten „+“ (5) for at forøge værdien for den valgte parameter.

DA

Anvendelse af LCD-monitoren PerfectView M5L, M7L, M7LX

8.4 Indstilling af videokilde (fig. 10, side 5)

BEMAERK

Hvis det grønne kabel er forbundet med baklygten, og der er spænding på den, aktiveres bakkameraet V1 automatisk (se „Anvendelse af monitoren med to bakkameraer (anhængerfunktion) (fig. c, side 6)“ på side 110).

M5L, M7L

Hvis du vil skifte videokilde (fra kamera 1 til kamera 2), skal du trykke på tasten „C1/C2“ (1).
√ Monitoren skifter fra kamera 1 til kamera 2 eller omvendt.

M7LX

Hvis du ønsker at skifte videokilden, skal du trykke på tasten „C1/C2/C3“ (1).
√ Monitoren skifter kameraet i rækkefølgen „Kamera 1 – Kamera 2 – Kamera 3“.

Hvis du ønsker at lade kameraerne skifte automatisk, skal du trykke på tasten „C1/C2/C3“ (1) i mere end tre sekunder.

√Monitoren viser modusen „AUTO“.

√ Monitoren skifter automatisk kameraerne i rækkefølgen „Kamera 1 – Kamera 2 – Kamera 3“ i den indstillede tid. I denne driftsart står der ikke lyd til rådighed.

Hvis du vil indstille visningsvarigheden (2 s til 16 s): Tryk tasten „−“ (4) for at reducere kameraernes visningsvarighed. Tryk tasten „+“ (5) for at forøge kameraernes visningsvarighed.

Tryk på tasten „C1/C2/C3“ (1) igen for at afslutte automatikfunktionen.

√Monitoren viser modusen „MANUELL“.

8.5 Anvendelse af monitoren med to bakkameraer (anhængerfunktion) (fig. 13, side 6)

Du behøver ikke at foretage indstillinger på monitoren under driften. Monitoren registrerer automatisk, om der er tilsluttet et eller to kameraer (f.eks. på et vogntog).

• Et kamera tilsluttet (f.eks. trækkøretøj uden anhænger): Kameraet, der er tilsluttet til C1 (1), aktiveres
• To kameraer tilsluttet (f.eks. trækkøretøj med anhænger):

- M5L, M7L: Kameraet, der er tilsluttet til C3 (2), aktiveres (C1 er inaktiv.)

- M7LX: Kameraet, der er tilsluttet til C4 (2), aktiveres (C1 er inaktiv.)

PerfectView M5L, M7L, M7LX Vedligeholdelse og rengøring af LCD-monitoren

8.6 Indstilling af afstandsmærker (M7LX) (fig. 10, side 5)

Gå frem på følgende måde for at indstille afstandsmærkerne:

Tryk på tasten „MENU“ (3) for at vælge de ønskede parametre.
√De indstillelige parametre vises.
Tryk igen på tasten „MENU“ (3) for at vælge parameteren „Indstilling af afstandsmærker“.
Tryk på tasten „-“ (4) for at vise afstandsmærkerne.
Tryk igen på tasten „-“ (4) for at vælge de indstillelige dele.
√De indstillelige dele fremhæves med rød.
Tryk igen på tasten „+“ (5) for at indstille delen, der er fremhævet med rød.

Du kan skubbe hvert afstandsmærke til en af tre positioner.

Når der trykkes første gang, aktiveres sidemærket, anden gang det øverste afstandsmærke, tredje gang det midterste, fjerde gang det nederste osv.

Tryk på tasten „MENU“ (3) for at afslutte indstillingen.

• Anvend ikke skarpe eller hårde midler til rengøring, da det kan beskadige monitoren.
• Fjern kablerne, før du rengør monitoren, så der ikke kan opstå en kortslutning.

▶Rengør af og til monitoren med en fugtig, blød klud.

10 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du indsende følgende:

• Defekte komponenter
- En kopi af regningen med købsdato
- En reklamationsgrund eller en fejlbeskrivelse

11 Bortskaffelse

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

DA

Tekniske data PerfectView M5L, M7L, M7LX

12 Tekniske data

	PerfectView M5L PerfectView M7L PerfectView M7LX
Art.nr.: 9102100006 9102100007 9102100008
Type: Color TFT LCD
Displaystørrelse: 5" (12,7 cm) 7" (17,8 cm)
Lysstyrke: ca. 300 cd/m2 ca. 300 cd/m2
Displayopløsning H x V: 337000 pixel 337000 pixel
Tv-standard:	PAL/NTSC (automatisk omstilling)
Driftsspænding:	12–24 V DC
Effekt:	maks. 10 W
USB-opladningsudgang:	5 V, 500 mA
Driftstemperatur:	-10 °C til 60 °C
Lagertemperatur:	-25 °C til 80 °C
Luftfugtighed:	maks. 85 %
Vibrationsstyrke:	4 g
Mål i mm B x H x D(med holder):	144 x 145 x 118 186 x 145 x 118
Vægt:	350 g 400 g

Der tages forbehold for udførelser, ændringer som følge af teknisk udvikling og for muligheder for levering.

Godkendelser

Apparatet har E11-godkendelsen.

112

DA

PerfectView M5L, M7L, M7LX Förklaring till symboler

6.1 Funktionsbeskrivning

▶Dra monitorfästets anslutningskabel på instrumentbrädan.
Anslut monitorkabelns kontakt (2) till anslutningskabelns (3) uttag (4).

M5L, M7L: Koppla samman uttaget C3 (11) på anslutningskabeln med kontakten på den extra backkameran.
M7LX: Koppla samman uttaget C4 (12) på anslutningskabeln med kontakten på den extra backkameran.

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

Råd om sikkerhet og montering PerfectView M5L, M7L, M7LX

• Bruk ved arbeid på følgende ledninger kun isolerte kabelsko, støpsler og kabelklemmer.
• 30 (inngang fra batteriets pluss direkte),
• 15 (koblet pluss, bak batteri),
• 31 (tilbakeleder fra batteri, jord),
• 58 (ryggelys).

Bruk ikke kabelklemmer.

• Bruk en krympetang (fig. 1 11, side 2) til å koble til kabelen.
• Skru fast kabelen ved tilkobling til ledningen 31 (jord)

- med kabelsko og plateskrue til karosseriet.

Pass på at du har god jordforbindelse!

PerfectView M5L, M7L, M7LX Råd om sikkerhet og montering

PerfectView M5L, M7L, M7LX Tilbehør

4 Tilbehør

4 – Reduserer verdien til det valgte parameteret.

5 + ∅ker verdien til det valgte parameteret.

Du kan lime på holdefoten eller feste den med skruer.

Koble den røde og svarte kabelen til tilkoblingskabelen til en spenningskilde:

- Koble den røde kabelen (5) til klemme 15 (tenning).

– Koble den svarte kabelen til klemme (6) til klemme 31 (jord).

▶Når skjermen skal aktiveres när man legger inn revers, kobler du den grønne kabelen (7) til plussledningen på ryggelyset.

MERK

Når det er spenning på den grønne kabelen (7), aktiveres ryggekameraet automatisk. Ryggekameraet har prioritet.

Når skjermen skal aktiveres, f. eks. når du slår på blinklyset, kobler du følgende styrekabel til en plussledning på blinklyset:

- M5L, M7L: hvit kabel (8)

- M7LX: hvit kabel (8), blå kabel (13)

MERK

Når det er spenning på denne styrekabelen, aktiveres følgende videoinngang:

● M5L, M7L: videoinngang C2

● M7LX: videoinngang C2, videoinngang C3

Koble eventuelt DIN-kontakten C1 (9) på tilkoblingskabelen til støpslet på videokilde 1 (f. eks. kamera).
Koble eventuelt kontakten C2 (10) på tilkoblingskabelen til støpslet på videokilde 2 (f. eks. sidekamera).
Kun M7LX: Koble eventuelt kontakten C3 (11) på tilkoblingskabelen til støpslet på videokilde 3 (f. eks. ryggekamera).

PerfectView M5L, M7L, M7LX Bruke LCD-skjerm

MERK

M5L, M7L: Koble eventuelt kontakten C3 (11) på tilkoblingskabelen til støpslet på det ekstra ryggekameraet.
M7LX: Koble eventuelt kontakten C4 (12) på tilkoblingskabelen til støpslet på det ekstra ryggekameraet.

8 Bruke LCD-skjerm

8.1 Slå på skjermen

Hvis du ønsker å skifte videokilde (fra kamera 1 til kamera 2), trykker du på knappen «C1/C2» (1).
√ Skjermen hopper fra kamera 1 til kamera 2 eller omvendt.

M7LX

- M5L, M7L: kameraet (2) som er koblet til C3 aktiveres (C1 er inaktiv.)

- M7LX: kameraet (2) som er koblet til C4 aktiveres (C1 er inaktiv.)

▶Lever emballasje til resirkulering så langt det er mulig.
