NÁVOD K OBSLUZE M5L WAECO

Návod k montáži a obsluze

SK 200 LCD monitor

Návod na montáž a uvedenie do pre- vádzky

PerfectView M5L, M7L, M7LX

1

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

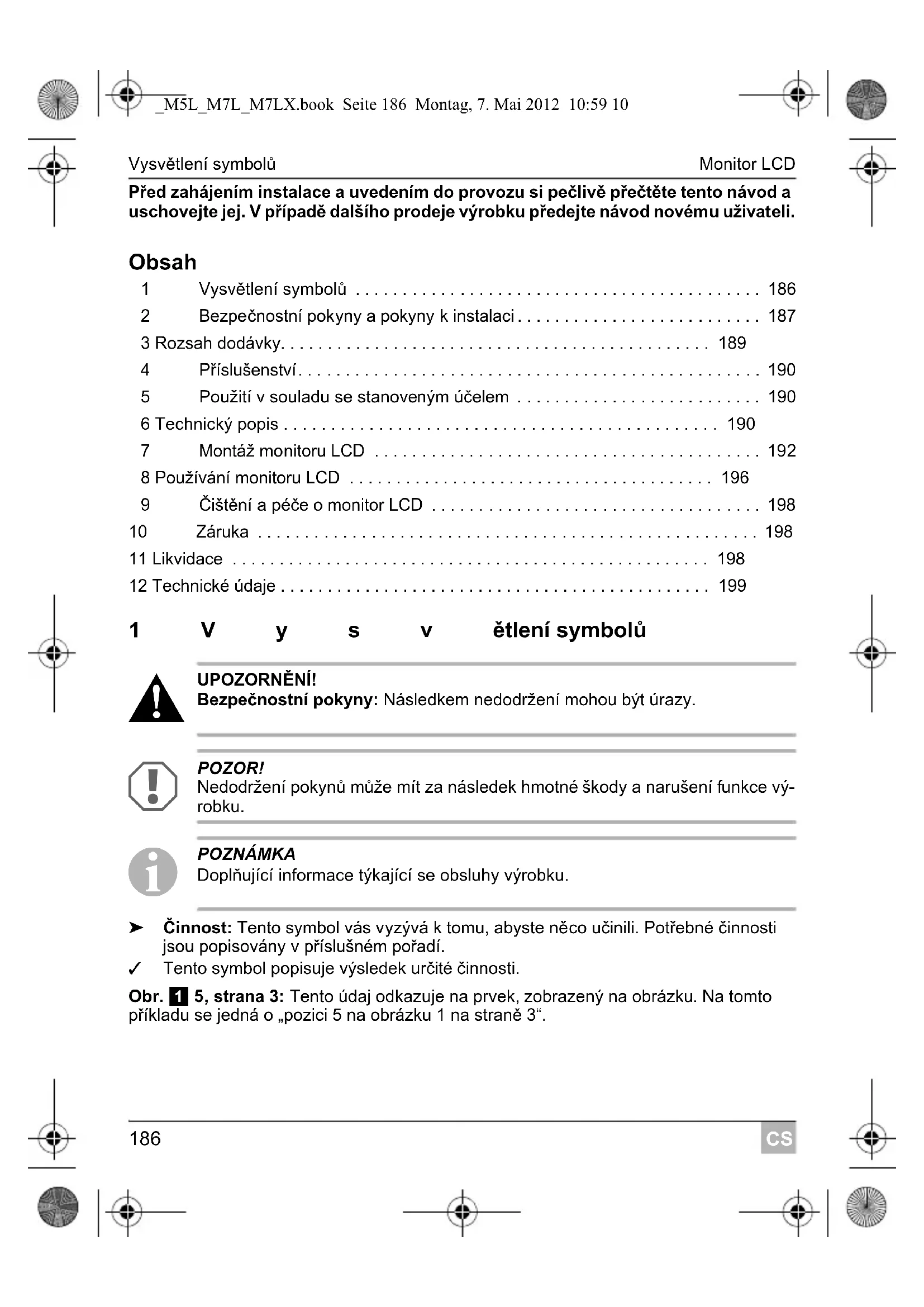

Obsah

1 Vysvětlení symbolů 186
2 Bezpečnostní pokyny a pokyny k instalaci.... 187
3 Rozsah dodávky. 189
4 Příslušenství.... 190
5 Použití v souladu se stanoveným účelem 190
6 Technický popis 190
7 Montáž monitoru LCD 192
8 Používání monitoru LCD 196
9 Čištění a péče o monitor LCD 198
10 Záruka 198
11 Likvidace 198
12 Technické údaje 199

1 V y s v čtlení symbolů

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí.
√ Tento symbol popisuje výsledek určité činnosti.

Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“.

186

CS

Monitor LCD

Bezpečnostní pokyny a pokyny k instalaci

2 Bezpečnostní pokyny a pokyny k instalaci

Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

POZOR! Nebezpečí poškození!

• Z důvodu nebezpečí zkratu musíte před zahájením prací na elektrickém systému vozidla vždy odpojit záporný pól.
  V případě vozidel s přídavnou baterií musíte rovněž odpojit záporný pól.

- Nedostatečně provedené spoje vodičů mohou způsobit zkrat s těmito následky:

– Vznik požáru kabelů
– U v o l n ční airbagů
– Poškození elektronických řídicích systémů

- Porucha funkcí elektrických zařízení (ukazatele změny směru jízdy, brzdová světla, klakson, zapalování, světla)

Dodržujte proto následující pokyny:

- Při práci na následujících vodičích používejte pouze izolované kabelové koncovky, zástrčky a ploché konektory:

– 30 (přímý vstup z baterie plus),

- 15 (spínaný pól plus, za baterií),

- 31 (vedení od baterie, kostra),

- 5 8 ( s v čtlo zpátečky).

- 30 (přímý vstup z baterie plus), - 15 (spínaný pól plus, za baterií), - 31 (vedení od baterie, kostra), - 5 8 ( s v čtlo zpátečky).

Nepoužívejte žádné lámací svorkovnice (tzv. „čokoláda“).

- Používejte ke spojování kabelů lisovací kleště (obr. 1 11, strana 2).

- Přišroubujte kabely v případě přípojek k vodiči 31 (kostra)

- pomocí kabelového oka a ozubené podložky k vlastnímu kostřicímu šroubu vozidla nebo

– kabelovým okem a šroubem do plechu k plechu karoserie.

Pamatujte na dobré uzemnění!

Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat.

- V závislosti na vybavení vozidla musíte znovu nastavit následující data:

• Kód rádia
  – Hodiny ve vozidle
• Spínací hodiny
  – Palubní počítač
  – Poloha sedadla

Pokyny k nastavení naleznete v příslušném návodu k obsluze.

CS

Bezpečnostní pokyny a pokyny k instalaci

Monitor LCD

Při montáži dodržujte následující pokyny:

UPOZORNĚNÍ!

• Upevněte monitor tak, aby se nemohl za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
• Neupevňujte monitor do oblasti airbagů, při jejich vystřelení hrozí nebezpečí úrazu.

Při práci na elektrických součástech dodržujte následující pokyny:

- Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku (obr. 1 1, strana 2) nebo voltmetr (obr. 1 2, strana 2). Zkoušečky se žárovkami (obr. 1 3, strana 2) odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla.

- Pamatujte při instalaci elektrických přípojek: - kabely nesmíte zalamovat nebo zkrucovat, - kabely se nesmějí dřít o rohy a hrany, - kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 3, strana 3).

• Izolujte všechny spoje a přípojky.
• Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační pás-kou, např. ke stávajícím vodičům.

Při manipulaci s monitorem LCD dodržujte následující pokyny:

UPOZORNĚNÍ!

• Osoby, které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, nesmějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
  ● Monitor neotevírejte (obr. 4, strana 3).
• V žádném případě nesmíte monitor ponořit do vody (obr. 5, strana 3). Monitor není vodotěsný.
• Monitor nesmí v žádném případě bránit výhledu při řízení vozidla (obr. 8, strana 4).
• Nesahejte na monitor mokrýma rukama.
• Monitor vypněte, pokud je kryt poškozený.

CS

Monitor LCD Rozsah dodávky

POZOR!

• Připojte správné napětí.
• Nepoužívejte monitor v prostředí s následujícími podmínkami:

– Prostředí je vystaveno přímému slunečnímu záření
– Silné kolísání okolní teploty
– Vysoká vzdušná vlhkost
– Špatná ventilace
– Prašné nebo mastné prostředí

• Na displej LCD netlačte.
• Zabraňte pádu monitoru.
• Pokud budete používat monitor ve vozidle, musí být vozidlo během provozu monitoru nastartované tak, aby nedošlo k vybití baterie vozidla.
• Kvalita obrazu se může zhoršit v případě, že je v blízkosti silné elektromagnetické pole.

Proto monitor nepoužívejte v blízkosti reproduktorů.

3 Rozsah dodávky

Č.obr. 9,strana 4	Množství	Název	Č. výrobku
			M5L	M7L
1 1 Monitor 9102100006 9102100007
2 1 Držák monitoru 9102200052 9102200053
3 1 Patka držáku 9102200054
-	1	P	řívodní kabel	9102200055
-	-	U	p e	vňovací materiál

Č. obr. 9, strana 4	Množství	Název			Č. výrobku M7LX
1 1 Monitor				9102100008
2 1 Držák monitoru				9102200053
3 1 Patka držáku				9102200054
-	1	P	řívodní kabel		9102200056
-	-	U	p e	v	ňovací materiál

CS

Příslušenství Monitor LCD

4 P říslušenství

Dodávané příslušenství (není součástí dodávky):

Název Č. výrobku

Držák monitoru s patkou držáku pro M5L 9102200049

Držák monitoru s patkou držáku pro M7L 9102200050

5 Použití v souladu se stanoveným účelem

Monitory LCD PerfectView M5L, M7L a M7LX jsou monitory, které jsou prioritně určeny k použití ve vozidlech. Můžete je používat k připojení kamer (např. kamera zpátečky) nebo jiných video zdrojů.

Monitory LCD jsou vybaveny k použití ve všech vozidlech.

6 Technický popis

6.1 Popis funkce

Monitor LCD můžete připojit ke kamerám (např. kamerový systém pro couvání) nebo k jiným zdrojům videosignálu (např. televize). Mezi zdroji videosignálů můžete přepínat.

Monitor nabízí řídící rozvody, jejichž pomocí můžete automaticky aktivovat kamery.

K upevnění a připojení ke zdroji elektrické energie je monitor nasazen na držák monitoru. Pomocí systému Easylink můžete monitor snadno sundat z držáku monitoru. Můžete jej tak odstranit z důvodu ochrany proti krádeži nebo jej můžete používat v několika nákladních automobilech ve vašem firemním vozovém parku (řešení pro firemní vozový park).

Monitory M5L a M7L mohou pracovat až se dvěma kamerami.

Monitor M7LX může pracovat až se třemi kamerami. Kromě běžného ovládání může být obraz ze tří kamer postupně přepínán v automatickém režimu. Tento monitor je navíc vybaven na displeji ukazatelem vzdálenosti, který je při zařazení zpátečky automaticky aktivován.

Navíc můžete k monitorům připojit další zdroj videosignálu, např. couvací kamera na návěsu (provoz s návěsem). Tento další vstup signálu videa je vybaven identifikací signálu: Pokud je k tomuto vstupu videosignálu připojen zdroj videosignálu, je automaticky deaktivován vstup videosignálu C1 (např. couvací kamera na tahači) a místo toho je zobrazen obraz dalšího vstupu videosignálu.

Jas monitoru se automaticky přizpůsobí okolnímu světlu.

190

CS

Monitor LCD Technický popis

6.2 Ovládací prvky

Na monitoru naleznete následující ovládací prvky:

Č.	Název
obr. 10, strana 5		Popis

1 Okno snímače pro funkci tlumení

Jas displeje je automaticky přizpůsoben okolnímu osvětlení.

2 C1/C2

1. Přepnutí ze zdroje videosignálu 1 na zdroj videosignálu 2 (C1 a C2) a naopak.

2. Vypnutí nabídky.

3. M7LX: Aktivace automatického přepínání kamer (obraz z kamer je přepínán v nastavených časových intervalech, např. u přepravníku pro koně s kontrolou několika boxů).

3 MENU 1. Zapnutí nabídky.

1. Vyvolání nastavovaných programů.

Parametry jsou rozděleny na dvou stranách monitoru v následujícím pořadí:

Strana 1

• Jazyk („Language“): „Němčina“ nebo „Angličtina“
  – Reset („Default“): Nastavení všech parametrů na hodnoty z výroby
  – Kamera1/Kamera2 („Camera1/Camera2“): „Normal“ nebo „Zrcadleni“
• M7LX: Kamera3 („Camera3“): „Normal“ nebo „Zrcadlení“
• M7LX: Vzdálenost (Distance): Nastavení značek vzdálenosti

4 – Snížení hodnoty vybraného parametru.

5 + Zvýšení hodnoty vybraného parametru.

6 ⏻Zapnutí a vypnutí monitoru.

7 Výstup nabíjení USB (5 V, 500 mA)

8 Držák monitoru

9 Reproduktor

CS

Montáž monitoru LCD Monitor LCD

7 Montáž monitoru LCD

7.1 Potřebné nástroje (obr. 1, strana 2)

K instalaci a montáži potřebujete následující nástroje:

• Měřidlo (4)
• Důlčík (5)
- Kladivo (6)
- Sada vrtáků (7)
• Vrtačka (8)
• Šroubovák (9)

K elektrickému připojení a k provedení jeho kontroly budete potřebovat následující po- můcky:

● Diodová zkoušečka (1,) nebo voltmetr (2)
- Izolační páska (10)
- Smršťovací hadice
● Horkovzdušná pistole (11)
● Lisovací kleště (12)
- Příp. pájka (13)
- Příp. pájecí cín (14)
- Příp. kabelové průchodky

K upevnění kabelů budete potřebovat případně ještě vázací pásky na kabely.

7.2 Montáž monitoru

UPOZORNĚNÍ! Nebezpečí úrazu!

Vyberte umístění monitoru tak, aby za žádných okolností (např. při prudkém brzdění, při nehodě) nemohl způsobit úraz posádce vozidla.

Při montáži dodržujte následující pokyny:

• Vyberte vhodné místo montáže tak, abyste měli volný výhled na monitor (obr. 6 a obr. 7, strana 3).
• Nemontujte monitor nikdy do oblasti, ve které hrozí úder do hlavy, nebo do oblasti airbagů. Při vystřelení airbagů hrozí nebezpečí úrazu.
• Monitor nesmí v žádném případě bránit výhledu při řízení vozidla.
• Místo montáže musí být rovné.
• Zkontrolujte, zda je pod vybraným místem k montáži potřebný dostatek místa k instalaci podložek a matic.
• Předem zkontrolujte, zda je dostatek volného místa pro vrták (obr. 2, strana 3).
• Vezměte v úvahu hmotnost monitoru. Případně použijte výztuž (větší podložky nebo destičky).
• Zajistěte, aby bylo možné připojit k monitoru přívodní kabely.

CS

Monitor LCD Montáž monitoru LCD

Stanovení místa montáže

Vložte monitor upínací lištou do držáku monitoru (obr. 11 A, strana 6).
Umístěte držák monitoru upínací lištou na patku držáku a upevněte jej vroubkovanou maticí (obr. 11 B, strana 6).
Zkusmo umístěte monitor s instalovanou patkou držáku.
Vyznačte obrys rohů patky držáku na palubní desce.
▶Odšroubujte patku držáku od držáku monitoru.

POZNÁMKA

Patku držáku můžete přilepit nebo ji můžete upevnit pomocí šroubů.

Přilepení držáku monitoru k palubní desce (obr. 12 A, strana 6)

▶ Odstraňte fólii pod patkou držáku.
▶Nalepte patku držáku na vybrané místo.

Přišroubování držáku monitoru k palubní desce obr. 12 B, strana 6)

▶ Podržte patku držáku na místě s předem vyznačenými obrysy.
▶ Vyznačte čtyři body pro vrtané otvory.
Vyvrtejte ve vyznačených bodech vždy jeden otvor o velikosti ∅ 2 mm.
Přišroubujte patku držáku pomocí šroubů do plechu 4 x 20 mm.

Upevnění monitoru

Umístěte monitor upínací lištou na patku držáku a upevněte jej vroubkovanou maticí (B, obr. 11, strana 6).

CS

Montáž monitoru LCD Monitor LCD

7.3 Elektrické připojení monitoru

Schéma zapojení monitoru LCD naleznete na obr. 14, strana 7.

Č.obr. 14, strana 7	Název
1 Monitor
2 20pólová zdířka
3	P řívodní kabely monitoru
4 20pólová zástrčka
5	Kabel 12–24 V plus (červený): Připojení ke kladnému pólu zapalo-vání (spínaný kladný pól, svorka 15) nebo ke kladnému pólu baterie (svorka 30)
6	Kabel kostry (černý): Připojení k zápornému pólu zdroje napětí
7	Kabel (zelený): Rídicí vstup pro vstup videosignálu C1, např. k připojení ke světlu zpátečky
8 Kabel (bílý): Rídicí vstup pro vstup videosignálu C2, např. boční kamera
9	6pólová zásuvka C1 (připojení ke zdroji videosignálu 1)
10	6pólová zásuvka C2 (připojení ke zdroji videosignálu 2)
11	6pólová zásuvka C3 (připojení ke zdroji videosignálu 3)Pouze M5L, M7L: s identifikací videosignálu
12	Pouze M7LX: 6pólová zásuvka C4 (připojení ke zdroji videosignálu 4, s identifikací videosignálu)
13	Pouze M7LX: Kabel (modrý): Rídicí vstup pro vstup videosignálu C3

POZOR!

Nesprávná instalace kabelů a kabelových spojů vede vždy k poruchám nebo poškození součástí.

Správná instalace kabelů nebo kabelových spojů je základním předpokladem trvalé a bezchybné funkce instalovaných součástí.

Monitor LCD Montáž monitoru LCD

Při instalaci přívodních kabelů dodržujte následující pokyny:

• Používejte k instalaci přívodních kabelů podle možnosti originální průchodky nebo jiné možnosti vedení, např. ventilační mřížky. Pokud nejsou dostupné žádné průchodky, musíte vyvrtat otvor ∅ 20 mm. Nejdříve se podívejte, zda je na druhé straně případného otvoru dostatek volného místa (obr. 2, strana 3).
• K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých součástí vozidla (osvětlení, topení, ventilátory apod.).
• Každý spoj kabelu (i ve vozidle) těsně omotejte dobrou izolační páskou.
• Pamatujte při instalaci kabelů, že

– kabely nesmíte ostře zalamovat nebo zkrucovat,

— kabely se nesmějí dřít o rohy a hrany,
- kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 3, strana 3).

Připojení monitor k videosystému couvací kamery (obr. 14, strana 7)

▶ Položte přívodní kabel držáku monitoru na palubní desku.
Zapojte zástrčku kabelu monitoru (2) do zásuvky (4) přívodního kabelu (3).

POZOR! Nebezpečí poškození!

Při připojování ke zdroji napětí pamatujte na správné pólování.

Připojte červený a černý kabel přívodního kabelu ke vhodnému zdroji napětí:

– Připojte červený kabel (5) ke svorce 15 (zapalování).

– Připojte černý kabel (6) ke svorce 31 (kostra).

Pokud má být monitor aktivován při zařazení zpátečky, připojte zelený kabel (7) ke kladnému vodiči světla zpátečky.

POZNÁMKA

Pokud je na zeleném kabelu (7) napětí, bude aktivována couvací kamera. Couvací kamera má prioritu.

Pokud má být monitor aktivován např. při aktivaci ukazatele změny směru jízdy, připojte následující řídící kabel ke kladnému vodiči ukazatele změny směru jízdy:

- M5L, M7L: Bílý kabel (8)

- M7LX: Bílý kabel (8), modrý kabel (13)

POZNÁMKA

Pokud je v tomto řídicím kabelu napětí, bude aktivován následující vstup video-signálu:

● M5L, M7L: Vstup videosignálu C2
● M7LX: Vstup videosignálu C2, vstup videosignálu C3

Tento řídicí kabel slouží jako signální vodič k aktivaci např. boční kamery při použití ukazatelů změny směru jízdy.

Propojte případně zdířku C1 (9) přívodního kabelu se zástrčkou zdroje videosignálu 1 (např. kamera).

CS

Používání monitoru LCD Monitor LCD

Propojte případně zdířku C2 (10) přívodního kabelu se zástrčkou zdroje videosignálu 2 (např. boční kamera).
Pouze M7LX: Propojte případně zdířku C3 (11) přívodního kabelu se zástrčkou zdroje videosignálu 3 (např. couvací kamera).

POZNÁMKA

Pamatujte na příkon videosystému. Kamery jsou vybaveny vyhříváním. Může protékat maximálně proud 1,5 A (tři kamery v režimu vyhřívání). Používejte při přímém připojení k baterii odpojovací spínač. Díky tomu můžete snadno odpojit videosystém od baterie, pokud nebudete vozidlo delší dobu používat.

Připojení další couvací kamery (provoz s návěsem)

M5L, M7L: Propojte případně zdířku C3 (11) přívodního kabelu se zástrčkou další couvací kamery.
M7LX: Propojte případně zdířku C4 (12) přívodního kabelu se zástrčkou další couvací kamery.

8 Používání monitoru LCD

8.1 Zapnutí monitoru

Na vypnutém monitoru stiskněte tlačítko „Ó“ (obr. 10 6, strana 5), tím monitor zapnete.
√ Zobrazí se prénášený obraz.

8.2 Vypnutí monitoru

Stiskněte tlačítko „Ó“ (obr. 10 6, strana 5), tím monitor vypnete.
√Obraz bude vypnut.

8.3 Nastavení monitoru (obr. 10, strana 5)

Monitor můžete nastavit podle svých prání takto:

Stisknutím tlačítka „MENU“ (3) vyberete požadované parametry.
√ Nastavitelné parametry budou zobrazovány v následujícím pořadí:

Strana 1:

— Jazyk („Language“): „Němčina“ nebo „Angličtina“
— Reset („Default“): Nastavení všech parametrů na hodnoty z výroby
- Kamera1/Kamera2 („Camera1/Camera2“): „Normal“ nebo „Zrcadlení“
- M7LX: Kamera3 („Camera3“): „Normal“ nebo „Zrcadlení“
- M7LX: Vzdálenost („Distance“): Značky vzdálenosti („Nastavení značek vzdálenosti (M7LX) (obr. 0, strana 5)“ na stranì 198)

K nastavení požadovaného parametru stiskněte tlačítko „-“ (4) nebo tlačítko „+“ (5), tím nastavíte požadované parametry.

CS

Monitor LCD Používání monitoru LCD

Stisknutím tlačítka „-“ (4) snižujete hodnotu vybraného parametru.
Stisknutím tlačítka „+“ (5) zvyšujete hodnotu vybraného parametru.

8.4 Nastavení zdroje videosignálu (obr. 10, strana 5)

POZNÁMKA

Pokud jste spojili zelený kabel se světlem zpátečky a je zde napětí, bude automaticky aktivována couvací kamera V1 (viz „Použití monitoru se dvěma couvacími kamerami (provoz s návěsem) (obr. c, strana 6)“ na stranì 197).

M5L, M7L

Pokud si přejete přepínat zdroj videosignálu (z kamery 1 na kameru 2), stiskněte tlačítko „C1/C2“ (1).
√ Monitor přepne ze signálu kamery 1 na kameru 2 nebo naopak.

M7LX

▶ Pokud si přejete přepínat zdroj videosignálu, stiskněte tlačítko „C1/C2/C3“ (1).
√ Monitor přepíná obraz kamery v pořadí „kamera 1 – kamera 2 – kamera 3“.

Pokud si přejete kamery přepínat automaticky, stiskněte tlačítko „C1/C2/C3“ (1) a podržte je déle než 3 vteřiny.

√Monitor zobrazí režim „AUTO“.

√ Monitor přepíná automaticky obraz kamer v pořadí „kamera 1 – kamera 2 – kamera 3“ v nastavených časových intervalech. V tomto režimu není dostupný zvuk.

Nastavení intervalů zobrazení (2 s až 16 s): Stisknutím tlačítka „-“ (4) zkrátíte interval zobrazení obrazu z kamery. Stisknutím tlačítka „+“ (5) prodloužíte interval zobrazení obrazu z kamery.

▶ Automatickou funkci ukončíte opětovným stisknutím tlačítka „C1/C2/C3“ (1).

√ Monitor zobrazí režim „RUČNÍ“.

8.5 Použití monitoru se dvěma couvacími kamerami (provoz s návěsem) (obr. 13, strana 6)

Za provozu nemusíte na monitoru provádět žádná nastavení. Monitor automaticky identifikuje, zda je připojena jedna kamera nebo dvě (např. u jízdní soupravy).

• Připojena jedna kamera (např. tahač bez návěsu):
  Je aktivována kamera připojená k C1 (1)
• Připojeny dvě kamery (např. tahač s návěsem):
• M5L, M7L: Je aktivována kamera připojená k C3 (2) (C1 je neaktivní)
• Pouze M7LX: Je aktivována kamera připojená k C4 (2) (C1 je neaktivní)

CS

Čištění a péče o monitor LCD

Monitor LCD

8.6 Nastavení značek vzdálenosti (M7LX) (obr. 10, strana 5)

Při nastavování značek vzdálenosti postupujte takto:

Stisknutím tlačítka „MENU“ (3) vyberete požadované parametry.
√Zobrazí se nastavitelné parametry.
Znovu stiskněte tlačítko „MENU“ (3), tím vyberete parametr „Nastavení značek vzdálenosti“.
Stisknutím tlačítka „-“ (4) zobrazíte značky vzdálenosti.
▶ Dalším stisknutím tlačítka „-“ (4) vyberete nastavované části.
√ Nastavované části jsou zvýrazněny červeně.
Stisknutím tlačítka „+“ (5) nastavíte červeně zvýrazněnou část.
Každou značku vzdálenosti můžete přemístit do tří pozic.
Po prvním stisknutí bude aktivována postranní značka, při druhém stisknutí horní značka vzdálenosti, po třetím stisknutí prostřední, po čtvrtém stisknutí spodní atd.
Stisknutím tlačítka „MENU“ (3) ukončíte nastavování.

9 Čištění a péče o monitor LCD

POZOR! Nebezpečí poškození!

• Nepoužívejte k čištění žádné tvrdé nebo ostré prostředky, může dojít k poškození monitoru.
• Dříve než zahájíte čištění monitoru, musíte odpojit kabely, aby nemohlo dojít ke zkratu.

K príležitostnému čištění monitoru používejte navlhčený měkký hadřík.

10 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návo-du) nebo specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující:

• Vadné součásti,
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.

11 Likvidace

Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

CS

Monitor LCD Technické údaje

12 Technické údaje

	PerfectView M5L PerfectView M7L PerfectView M7LX
Č. výr.: 9102100006 9102100007 9102100008
Typ: Color TFT LCD
Velikost displeje: 5" (12,7 cm) 7" (17,8 cm)
Jas: cca 300 cd/m2 cca 300 cd/m2
Rozlišení displeje V x Š:	337 000 pixelů	337 000 pixelů
Televizní norma:	PAL/NTSC (automatické přepínání)
Provozní napětí:	12–24 V---
Výkon:	Maximálně 10 W
Výstup nabíječky USB:	5 V, 500 mA
Provozní teplota:	-10 °C až 60 °C
Teplota skladování:	-25 °C až 80 °C
Vzdušná vlhkost:	Maximálně 85 %
Odolnost proti vibracím:	4 g
Rozměry v mm Š x V x H(s držákem):	144 x 145 x 118	186 x 145 x 118
Hmotnost:	350 g	400 g

Provedení změn v rámci technického pokroku a změny v možnostech dodávek vyhraze- ny.

Certifikace

Přístroj je vybaven certifikátem E11.

CS

Vysvetlenie symbolov LCD-monitor

Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu!

• Pri prácach na nasledovných vedeniach používajte len izolované káblové koncovky, konektory a ploché dutinky na konektor:
• 30 (vstup z batérie, kladné napätie, priamo),
• 15 (zopnuté kladné napätie, za batériou),
• 31 (spätný vodič od batérie, kostra),
• 58 (spätné svetlomety).

• Na spojenie káblov použite krimpovacie kliešte (obr. 1 11, strane 2).
  ● Priskrutkujte kábel pri zapojeniach na vodič 31 (kostra)
  – spolu s káblovou koncovkou a ozubenou podložkou na ukostrovaciu skrutku vozidla alebo
  – spolu s káblovou koncovkou a skrutkou na plech na plech karosérie.

Pri práci na elektrických častiach dodržiavajte nasledovné pokyny:

LCD-monitor Obsah dodávky

POZOR!

● Netlačte na LCD displej.

- Nenechajte monitor spadnút'.

LCD-monitor Technický opis

6.2 Ovládacie prvky

Na monitore nájdete nasledovné ovládacie prvky:

Č. na

Ozna-

obr. 10,

če-

strane 5

nie

Opis

1 Snímacie okienko na funkciu stmievača Jas displeja sa automaticky prispôsobí okolitému svetlu

2 C1/C2 1. Prepája zdroj video signálu 1 na zdroj video signálu 2 (C1 a C2) a naopak.

7 USB výstup nabíjania (5 V, 500 mA)

8 Držiak monitora

9 Reproduktor

SK

Montáž LCD monitora LCD-monitor

7 Montáž LCD monitora

7.3 Elektrické zapojenie monitora

Schému zapojenia LCD monitora nájdete na obr. 14, strane 7.

• M5L, M7L: biely kábel (8)
• M7LX: biely kábel (8), modrý kábel (13)

POZNÁMKA

Stlačte tlačidlo „ ^Ø ” (obr. 10 6, strane 5), čím motor vypnete.
√Obraz zmizne.

8.3 Nastavenie monitora (obr. 10, strane 5)

Stlačte tlačidlo „MENU“ (3), čím zvolíte požadovaný parameter.
√ Nastavitelné parametre sa zobrazia v nasledovnom poradí:

Strana 1:

Stlačte tlačidlo „-“ (4) alebo tlačidlo „+“ (5), čím nastavíte požadovaný parameter.
Stlačte tlačidlo „-“ (4), aby ste hodnotu zvoleného parametra znížili.
Stlačte tlačidlo „+“ (5), aby ste hodnotu zvoleného parametra zvýšili.

LCD-monitor Používanie LCD monitora

8.4 Nastavenie zdroja video signálu (obr. 10, strane 5)

POZNÁMKA

√Monitor zobrazí režim „AUTO“.

Ked' chcete nastavit' trvanie indikácie (2 s až 16 s): Stlačte tlačidlo „-“ (4), čím skrátite čas zobrazenia kamery. Stlačte tlačidlo „+“ (5), čím predížite čas zobrazenia kamery.

Na ukončenie automatickej činnosti stlačte znova tlačidlo „C1/C2/C3“ (1).

√Monitor zobrazí režim „MANUÁLNE“.

Pri nastavení značiek vzdialenosti postupujte nasledovne:

Stlačte tlačidlo „MENU“ (3), čím zvolíte požadovaný parameter.
√ Zobrazia sa nastavitelné parametre.
Stlačte znova tlačidlo „MENU“ (3), čím zvolíte parameter „Nastavenie značiek vzdialenosti“.
Stlačte tlačidlo „-“ (4) na zobrazenie značiek vzdialenosti.
Stlačte znova tlačidlo „-“ (4) na výber nastavitelných častí.
√ Nastavitelné časti sa zvýraznia červenou farbou.
Stlačte tlačidlo „+“ (5), aby ste nastavili časť zvýraznenú červenou farbou.
Každú značku vzdialenosti môžete posunút' na jednu z troch pozícií. Pri prvom stlačení sa aktivuje bočná značka, pri druhom stlačení horná značka, pri treťom stlačení stredná značka, pri štvrtom stlačení dolná značka atd'.
Stlačte tlačidlo „MENU“ (3), čím ukončíte nastavenie.

9 Ošetrovanie a čistenie LCD monitora

POZOR! Nebezpečenstvo poškodenia!

• Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodit monitor.
• Pred čistením monitora odstráňte káble, aby nedošlo ku skratu.

▶ Monitor príležitostne vyčistite mierne navlhčenou handričkou.

10 Záruka

LCD-monitor Technické údaje

12 Technické údaje
