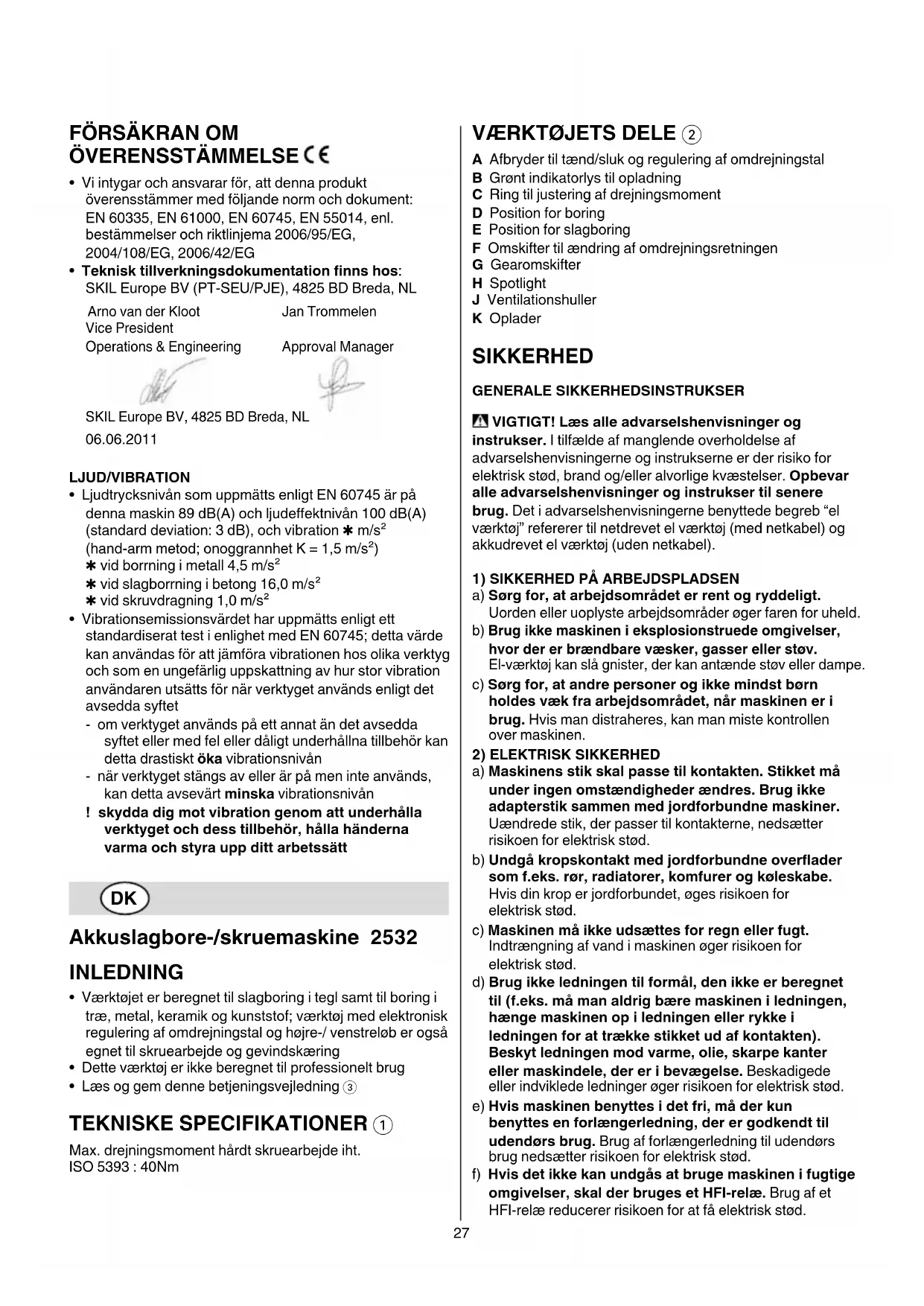

BRUGSANVISNING 2532 AA SKIL

• Værktøjet er beregnet til slagboring i tegl samt til boring i

træ, metal, keramik og kunststof; værktøj med elektronisk

regulering af omdrejningstal og højre-/ venstreløb er også

egnet til skruearbejde og gevindskæring

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning 3

TEKNISKE SPECIFIKATIONER 1

Max. drejningsmoment hårdt skruearbejde iht.

A Afbryder til tænd/sluk og regulering af omdrejningstal

B Grønt indikatorlys til opladning

C Ring til justering af drejningsmoment

D Position for boring

E Position for slagboring

F Omskifter til ændring af omdrejningsretningen

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb “el

værktøj” refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for uheld.

b) Brug ikke maskinen i eksplosionstruede omgivelser,

hvor der er brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.28

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende

stoffer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.

eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér,

at el værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer det.

Undgå at bære el værktøjet med ngeren på afbryderen

og sørg for, at el værktøjet ikke er tændt, når det sluttes

til nettet, da dette øger risikoen for personskader.

d) Fjern indstillingsværktøj eller skruenøgle,

inden maskinen tændes. Hvis et stykke værktøj eller

en nøgle sidder i en roterende maskindel, er der risiko

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance. Det

er derved nemmere at kontrollere maskinen, hvis der

skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår,

tøj og handsker væk fra dele, der bevæger sig.

Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj,

smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde, der

skal udføres. Med den rigtige maskine arbejder man

bedst og mest sikkert inden for det angivne eektområde.

b) Brug ikke en maskine, hvis afbryder er defekt.

En maskine, der ikke kan startes og stoppes,

er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, eller

maskinen lægges fra. Disse sikkerhedsforanstaltninger

forhindrer utilsigtet start af maskinen.

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele fungerer korrekt og ikke sidder

fast, og om delene er brækket eller beskadiget,

således at maskinens funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med

skarpe skærekanter sætter sig ikke så hurtigt fast

og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene og

det arbejde, der skal udføres. I tilfælde af anvendelse af

værktøjet til formål, som ligger uden for det fastsatte

anvendelsesområde, kan der opstå farlige situationer.

5) OMHYGGELIG OMGANG MED OG BRUG AF AKKU-MASKINER

af fabrikanten. Et ladeaggregat, der er egnet til en

bestemt type akku´er, må ikke benyttes med andre

akku´er - brandfare.

b) Brug kun de akku´er, der er beregnet til el-værktøjet.

Brug af andre akku´er øger risikoen for personskader og

er forbundet med brandfare.

c) Ikke benyttede akku´er må ikke komme i berøring

med kontorclips, mønter, nøgler, søm, skruer eller

andre små metalgenstande, da disse kan kortslutte

kontakterne. En kortslutning mellem akku-kontakterne

øger risikoen for personskader i form af forbrændinger.

d) Hvis akku´en anvendes forkert, kan der slippe væske

ud af akku´en. Undgå at komme i kontakt med denne

væske. Hvis det alligevel skulle ske, skylles med

vand. Søg læge, hvis væsken kommer i øjnene.

Akku-væske kan give hudirritation eller forbrændinger.

• Undgå skader forårsaget af skruer, søm eller andre materialer

i arbejdsstykket; fjern disse før De begynder at arbejde

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på opladerens navneskilt

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal værktøjet

straks afbrydes eller opladeren fjernes fra stikkontakten

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst så højt som værktøjets max.

omdrejningstal i ubelastet tilstand

• Værktøj/oplader er ikke beregnet til brug for personer

(herunder børn), der har nedsatte fysiske, sensoriske

eller mentale evner eller mangel på erfaring og viden,

med mindre disse personer er blevet givet instruktion og

supervision i brugen af værktøjet/opladeren fra en

person, som er ansvarlig for deres sikkerhed

• Børn må ikke lege med dette værktøj/oplader

• Fastgør emnet (det er sikrere at holde emner i en

fastgøringsanordning eller skruestik end med hånden)

• Hold el-værktøjet i de isolerede gribeflader, når du

udfører arbejde, hvor indsatstilbehøret eller skruen

kan ramme bøjede strømledninger eller el-værktøjets

eget kabel (kontakt med en spændingsførende ledning

kan også sætte el-værktøjets metaldele under spænding,

hvilket kan føre til elektrisk stød)29

• Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab (kontakt med elektriske ledninger

kan føre til brand og elektrisk stød; beskadigelse af en

gasledning kan føre til eksplosion; brud på et vandrør kan

føre til materiel skade eller elektrisk stød)

• Bearbejd ikke asbestholdigt materiale (asbest er

• Støv fra materiale som f.eks. maling, der indeholder bly,

nogle træsorter, mineraler og metal kan være skadeligt

(kontakt med eller indånding af støvet kan forårsage

allergiske reaktioner og/eller sygdomme i luftvejene hos den,

der anvender værktøjet, eller hos omkringstående);

bær en støvmaske og arbejd med en

støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer,

du ønsker at arbejde med

• Kontroller, at omskifter F 2 er i midterste (låst) position

inden værktøjet indstilles eller der skiftes tilbehørsdele

eller værktøjet bæres eller lægges fra

OPLADNING/BATTERIERNE

• Oplad kun batteriet i den leverede lader

• Berør ikke kontaktpunkterne i opladeren

• Sæt ikke værktøj/opladeren/batteriet ud i regn

• Oplad ikke batteriet i fugtige eller våde omgivelser

• Opbevar værktøj/opladeren/batteriet i et lokale, hvor

temperaturen ikke overstiger 50°C eller falder under 0°C

• Brug ikke opladeren hvis den er beskadiget; send den til et

sikkerhedscheck hos et autoriseret SKIL service værksted

• Brug ikke opladeren, hvis ledning eller stik er beskadiget;

ledning eller stik bør straks udskiftes på et autoriseret

SKIL service værksted

• Brug ikke batteriet hvis de er beskadiget; de bør

• Skille ikke opladeren eller batteriet ad

• Forsøg ikke at oplade batterierne, som ikke kan

genoplades, med opladeren

FORKLARING TIL SYMBOLERNE PÅ LADER/BATTERI

3 Læs instruktionen inden brugen

4 Benyt kun laderen indendørs

5 Dobbelt isolering (jordforbindelse unødvendig)

6 Batterier vil eksplodere, hvis de kommes i ild, så forsøg

aldrig at brænde batteriet

7 Opbevar værktøj/opladeren/batteriet i et lokale, hvor

temperaturen ikke overstiger 50°C

8 Opladeren må ikke bortskaes som almindeligt aald

9 Batteriet må ikke bortskaes som almindeligt aald

• Kombineret afbryder A 2 for til/fra og hastighedskontrol

Kontrolér hastigheden trinløst fra 0 til max. hastighed ved

at trykke mere eller mindre på afbryderen

• Opladning af batteriet 0

! en ny litiumion-batteri eller en litiumion-batteri, som

ikke har været benyttet i længere tid, yder først fuld

- forbind opladeren med en stikkontakt som vist på

- den grønne lampe B tændes for at angive, at

opladeren er klar til brug 0a

- sæt batteriet i laderen som vist 0b

! batteriet kan også blive i værktøjet, mens det

oplader; i dette tilfælde kan værktøjet ikke tændes

- den grønne lampe B begynder at blinke, og indikerer

hermed at batteriet modtager en opladning 0c

- efter ca. 1 time er batteriet fuldt opladet og grøne lys B

bliver vist konstant, idet øjeblik opladeren automatisk

skifter over til vedligeholdelsesopladning 0d

! fjern batteriet fra opladeren after

opladningsperioden er slut, hvilket forøger

- hvis den grønne lampe B ikke begynder at blinke, efter

at man har sat batteriet i, kan dette skyldes at batteriet

er for koldt eller varmt til at oplades (opladeren oplader

kun batteriet når disses temparatur er mellem 0°C og

45°C); opladeren skifter da automatisk til

vedligeholdelsesopladning, indtil en temparatur på

mellem 0°C og 45°C er nået, hvorpå opladeren

automatisk skifter til normalt-opladning 0e

- litiumion-batteriet kan oplades når som helst (batteriet

tager ikke skade af, at opladningen afbrydes)

- lithium-ion batteriet behøver ikke at være helt aadt,

før det oplades (det har ingen “hukommelse” som

nikkel-kadmium batterier)

- under opladning kan opladeren og batteriet blive

tør, før det sættes i opladeren

- oplad ikke i temperature under 0°C og over 45°C; dette

vil i høj grad skade batteriet og opladeren

- fjern ikke batteriet fra værktøjet medens der arbejdes

- hvis værktøjet i længere tid ikke bliver benyttet, er det

bedst at trække opladerens stik ud af stikkontakten

- når litiumion-batteriet er aadt, slukkes der automatisk

- en betydelig reduceret arbejdsperiode efter opladning

betyder, at batteriet er brugt og bør udskiftes

• Ændring af omdrejningsretningen !

- afbryderen A 2 kan ikke aktiveres, hvis

retningsskifteren ikke er indstillet korrekt

! ændre kun omdrejningsretningen når værktøjet

• Ombytning af bits @

- indsæt bit så dybt som muligt i borepatronen

! brug ikke bits med beskadiget skaft

• Justering af drejningsmoment (VariTorque) #

- trækkraften vil forøges når indstillingsringen C drejes

- ved iskruning af en skrue, prøv først VariTorque stilling

1 og forøg derefter på skalaen indtil den ønskede

- position D vil tillade may trækkraft til (ikke slag-)boring

og skruning meget kraftigt arbejde

- position E vil kun tillade may trækkraft til slagboring30

! kontroller, at gearomskifteren G er i position

HIGH, når indstillingsringen C er sat til positionen

! brug ikke positionen til slagboring E til boring i

træ, metal, keramik eller plastik for herved at

undgå, at boret/skruebitten bliver ødelagt

• Mekanisk gearvalg $

- stil omskifteren G på ønskede omdrejningstal

! tryk på gearomskifteren mens værktøjet

- høj omdrejningstal

• Batteribeskyttelse

Slukker automatisk for værktøjet, når

1) belastningen er for høj

2) batteritemperaturen er ikke inden for det tilladte

område for betjeningstemperatur på -10 til +60°C

3) lithium-ion batteriet næsten er aadt (for at beskytte

mod for kraftig aadning)

! undlad at betjene kontakten, efter at der er slukket

for værktøjet, da det kan beskadige batteriet

Spotlight H lyser automatisk op, når afbryder A 2 aktiveres

• Håndtering og styring af værktøjet ^

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r)

- hold ventilationshullerne J 2 utildækkede

- pres ikke for hårdt med værktøjet; lad værktøjet gøre

- sørg for at smøre boret en gang imellem med olien

• Ved iskruning af en skrue nær endeader eller i endetræ

bør der forbores for at undgå splinter i træet

• For at få optimal glæde at værktøjet er det nødvendig mot

ed jævn tryk på skruen, især ved udskruning

• Ved iskruning i hårdt træ anbefales det at forbore

• Splintfri boring i træ *

• Støvfri boring i vægge (

• Støvfri boring i lofter )

• Boring i iser uden udskridning ¡

• For ere tips se www.skileurope.com

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold Deres værktøj og oplader ren

- rens kontaktaderne i opladeren med alkohol eller

! fjern opladeren fra stikkontakten før rensning

• Skulle el værktøjet/opladeren trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen udføres af

et autoriseret serviceværksted for SKIL-elektroværktøj

- send venligst det uskilte værktøj eller oplader

sammen med et køb-bevis til din forhandler eller

nærmeste autoriseret SKIL service værksted

(adresser og reservedelstegning af værktøjet

ndes på www.skileurope.com)

- i tilfælde af at opladeren er defekt, send både

opladeren og batteriet til din forhandler eller til et

SKIL service værksted

• Elværktøj, tilbehør og emballage må ikke

bortskaffes som almindeligt affald (kun for EU-lande)

- i henhold til det europæiske direktiv 2002/96/EF om

bortskaelse af elektriske og elektroniske produkter og

gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde,

der skåner miljøet mest muligt

- symbolet 8 erindrer dig om dette, når udskiftning

• Batteriet kan forurene naturen og må ikke blandes med

almindeligt aald (symbolet 9 erindrer dig om dette,

når udskiftning er nødvendig)

• Vi erklærer under almindeligt ansvar, at dette produkt er i

• Måles efter EN 60745 er lydtrykniveau af dette værktøj

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som en

foreløbig bedømmelse af udsættelsen for vibrationer, når

værktøjet anvendes til de nævnte formål31

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor det

kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder

vedlikeholdte elektroverktøy er årsaken til mange uhell.

strømledningen (kontakt med en spenningsførende

• Bruk ikke laderen når den er skadet; ta den med til et

autorisert SKIL serviceverksted for en sikkerhetssjekk

• Bruk ikke laderen dersom ledning eller plugg er skadet;

ledning eller plugg bør straks skiftes ut på et autorisert

SKIL serviceverksted

• Bruk ikke batteriet når de er skadet; de må byttes ut

• Demontere ikke lader eller batteriet

temperaturen ikke overstiger 50°C

- grønt lys B slås på, og indikerer at laderen er klart til

batteriet er for kaldt eller varmt (laderen lader kun

inntil den ønskede dybde er nådd

driftstemperaturområde på -10 til 60°C

- bor først et lite hull, når et stort hull er krevet

bore et styrehull først

utskiftning er nødvendig

kastes som vanlig husholdningsavfall (symbolet 9

batteriet når nødvendig)
