NÁVOD NA OBSLUHU 2532 AA SKIL

určený stroj. S vhodným elektronářadím budete

• Kombinovaný vypínač A 2 ”zapnuto/vypnuto”

- po vybití lithium-iontového akumulátoru se nástroj

- nejnižší točivý moment

Akumulátorový príklepová

vŕtačka/skrutkovač 2532

• Tento nástroj je určen na príklepové vŕtanie do tehál

ako aj na vŕtanie do dreva, do kovu, keramiky a

materiálov z umelých hmôt; nástroje s elektronickým

regulácia rýchlostia s rotáciou doprava/doľava sú tiež

vhodné na skrutkovanie a rezanie závitov

• Tento nástroj nie je vhodný pre profesionálne použitie

• Prečítajte a uschovajte tento návod na použitie 3

TECHNICKÉ ŠPECIFIKÁCIE 1

Max. krútiaci moment tvrdé ukončenie skrutkovania podľa

A Prepínač zapnúť/vypnúť a regulácia rýchlosti

C Krúžok na riadenie krútiaceho momentu

E Poloha na príklepové vŕtanie

F Prepínač na zmenu smeru otáčania

G Prepínač rýchlostných stupňov

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY POZOR! Prečítajte si všetky výstražné upozornenia a

bezpečnostné pokyny. Zanedbanie dodržiavania výstražných

upozornení a pokynov uvedených v nasledujúcom texte môže

mať za následok zásah elektrickým prúdom, spôsobiť požiar a/

alebo ťažké poranenie. Tieto výstražné upozornenia a

bezpečnostné pokyny starostlivo uschovajte na budúce

použitie. Pojem ručné “elektrické náradie” používaný v

nasledujúcom texte sa vzťahuje na ručné elektrické náradie

napájané zo siete (s prívodnou šnúrou) a na ručné elektrické

náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOSŤ NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané.

Neporiadok na pracovisku alebo neosvetlené časti

pracoviska môžu viesť k úrazom.

b) Nepracujte elektrickým náradím v prostredí

ohrozenom výbuchom, v ktorom sa nachádzajú

horľavé kvapaliny, plyny alebo prach. Elektrické náradie

produkuje iskry, ktoré môžu prach alebo pary zapáliť.

c) Deti a iné osoby udržiavajte počas práce od

ručného elektrického náradia v dostatočnej

vzdialenosti. V prípade odpútania Vašej pozornosti by

ste mohli stratiť kontrolu nad náradím.92

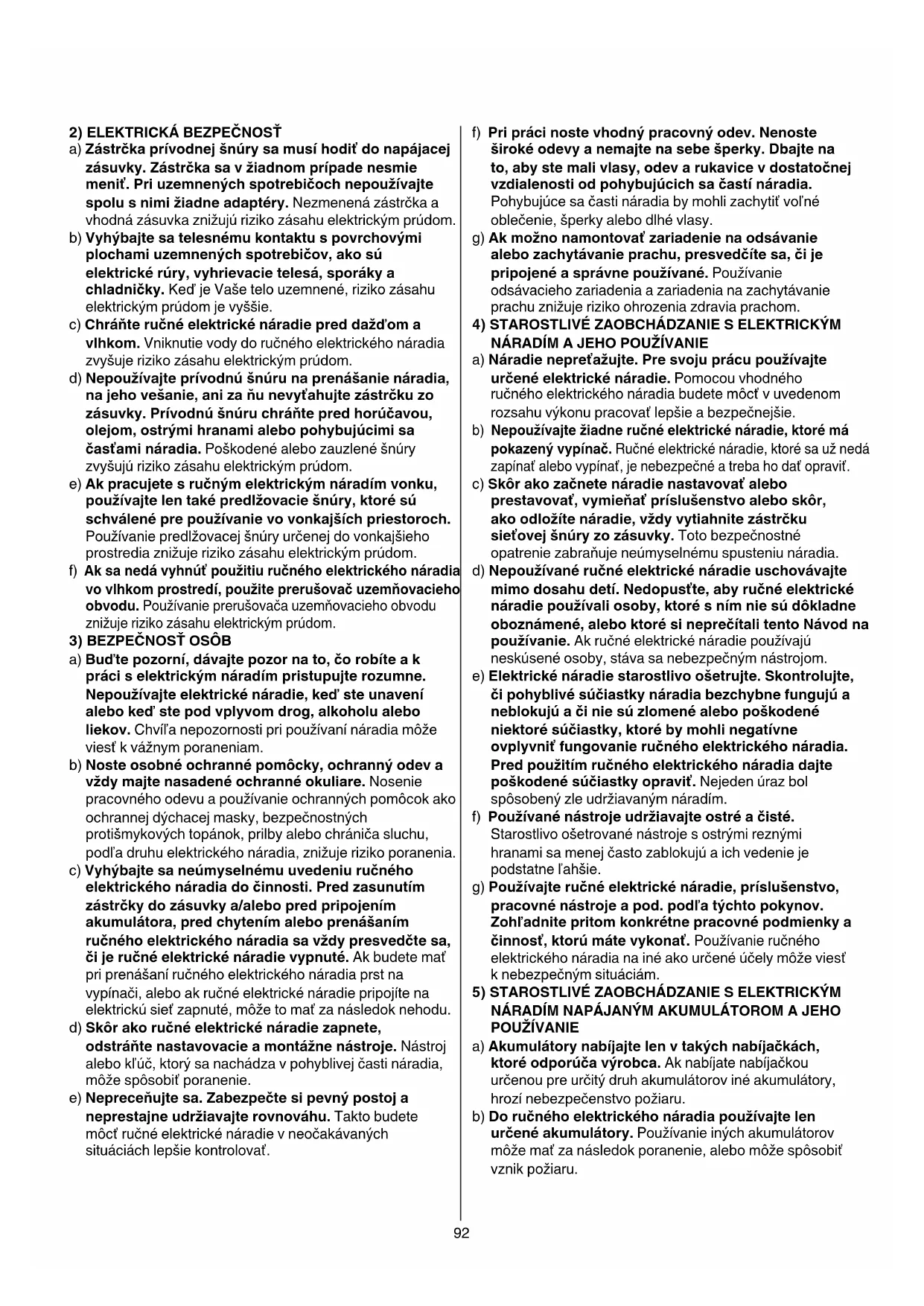

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka prívodnej šnúry sa musí hodiť do napájacej

zásuvky. Zástrčka sa v žiadnom prípade nesmie

meniť. Pri uzemnených spotrebičoch nepoužívajte

spolu s nimi žiadne adaptéry. Nezmenená zástrčka a

vhodná zásuvka znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s povrchovými

plochami uzemnených spotrebičov, ako sú

elektrické rúry, vyhrievacie telesá, sporáky a

chladničky. Keď je Vaše telo uzemnené, riziko zásahu

elektrickým prúdom je vyššie.

c) Chráňte ručné elektrické náradie pred dažďom a

vlhkom. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

zásuvky. Prívodnú šnúru chráňte pred horúčavou,

olejom, ostrými hranami alebo pohybujúcimi sa

časťami náradia. Poškodené alebo zauzlené šnúry

zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie šnúry, ktoré sú

schválené pre používanie vo vonkajších priestoroch.

Používanie predlžovacej šnúry určenej do vonkajšieho

prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia

vo vlhkom prostredí, použite prerušovač uzemňovacieho

obvodu. Používanie prerušovača uzemňovacieho obvodu

znižuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte a k

práci s elektrickým náradím pristupujte rozumne.

Nepoužívajte elektrické náradie, keď ste unavení

alebo keď ste pod vplyvom drog, alkoholu alebo

liekov. Chvíľa nepozornosti pri používaní náradia môže

viesť k vážnym poraneniam.

b) Noste osobné ochranné pomôcky, ochranný odev a

vždy majte nasadené ochranné okuliare. Nosenie

pracovného odevu a používanie ochranných pomôcok ako

ochrannej dýchacej masky, bezpečnostných

protišmykových topánok, prilby alebo chrániča sluchu,

podľa druhu elektrického náradia, znižuje riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním

ručného elektrického náradia sa vždy presvedčte sa,

či je ručné elektrické náradie vypnuté. Ak budete mať

pri prenášaní ručného elektrického náradia prst na

vypínači, alebo ak ručné elektrické náradie pripojíte na

elektrickú sieť zapnuté, môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete,

odstráňte nastavovacie a montážne nástroje. Nástroj

alebo kľúč, ktorý sa nachádza v pohyblivej časti náradia,

môže spôsobiť poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a

neprestajne udržiavajte rovnováhu. Takto budete

môcť ručné elektrické náradie v neočakávaných

situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste

široké odevy a nemajte na sebe šperky. Dbajte na

to, aby ste mali vlasy, odev a rukavice v dostatočnej

vzdialenosti od pohybujúcich sa častí náradia.

Pohybujúce sa časti náradia by mohli zachytiť voľné

oblečenie, šperky alebo dlhé vlasy.

g) Ak možno namontovať zariadenie na odsávanie

alebo zachytávanie prachu, presvedčíte sa, či je

pripojené a správne používané. Používanie

odsávacieho zariadenia a zariadenia na zachytávanie

prachu znižuje riziko ohrozenia zdravia prachom.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a) Náradie nepreťažujte. Pre svoju prácu používajte

určené elektrické náradie. Pomocou vhodného

ručného elektrického náradia budete môcť v uvedenom

rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má

pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá

zapínať alebo vypínať, je nebezpečné a treba ho dať opraviť.

c) Skôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr,

ako odložíte náradie, vždy vytiahnite zástrčku

sieťovej šnúry zo zásuvky. Toto bezpečnostné

opatrenie zabraňuje neúmyselnému spusteniu náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte

mimo dosahu detí. Nedopusťte, aby ručné elektrické

náradie používali osoby, ktoré s ním nie sú dôkladne

oboznámené, alebo ktoré si neprečítali tento Návod na

používanie. Ak ručné elektrické náradie používajú

neskúsené osoby, stáva sa nebezpečným nástrojom.

e) Elektrické náradie starostlivo ošetrujte. Skontrolujte,

či pohyblivé súčiastky náradia bezchybne fungujú a

neblokujú a či nie sú zlomené alebo poškodené

niektoré súčiastky, ktoré by mohli negatívne

ovplyvniť fungovanie ručného elektrického náradia.

Pred použitím ručného elektrického náradia dajte

poškodené súčiastky opraviť. Nejeden úraz bol

spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

g) Používajte ručné elektrické náradie, príslušenstvo,

pracovné nástroje a pod. podľa týchto pokynov.

Zohľadnite pritom konkrétne pracovné podmienky a

činnosť, ktorú máte vykonať. Používanie ručného

elektrického náradia na iné ako určené účely môže viesť

k nebezpečným situáciám.

5) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM NAPÁJANÝM AKUMULÁTOROM A JEHO POUŽÍVANIE

a) Akumulátory nabíjajte len v takých nabíjačkách,

ktoré odporúča výrobca. Ak nabíjate nabíjačkou

určenou pre určitý druh akumulátorov iné akumulátory,

hrozí nebezpečenstvo požiaru.

b) Do ručného elektrického náradia používajte len

určené akumulátory. Používanie iných akumulátorov

môže mať za následok poranenie, alebo môže spôsobiť

c) Keď akumulátor nepoužívate, zabezpečte, aby sa

nemohol dostať do styku s kancelárskymi sponami,

mincami, kľúčmi, klincami, skrutkami alebo inými

drobnými predmetmi, ktoré by mohli spôsobiť

premostenie kontaktov. Skrat medzi kontaktmi

akumulátora môže spôsobiť popáleniny alebo požiar.

d) Ak sa akumulátor používa nevhodne, môže z neho

unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V

prípade náhodného kontaktu umyte postihnuté

miesto vodou. Ak sa dostane akumulátorová

kvapalina do očí, vyhľadajte okrem toho aj lekársku

pomoc. Vytekajúca kvapalina môže spôsobiť

podráždenie pokožky alebo popáleniny.

a) Ručné elektrické náradie zverte do opravy len

originálne náhradné súčiastky. Tým sa zabezpečí

• V prípade elektrickej alebo mechanickej poruchy okamžite

nástroje vypnite, alebo vytiahnite nabíjačku zo zásuvky

• SKIL zabezpečí hladký chod nástroja len ak sa používa

pôvodné príslušenstvo

• Používajte iba príslušenstvo, u ktorého hodnota

prípustných obrátok zodpovedá minimálne najvyšším

• Nástroj/nabíjačka nie je určený/á na použitie osobami

(vrátane detí), ktoré majú znížené fyzické, zmyslové

alebo mentálne schopnosti, alebo majú nedostatok

skúseností a vedomostí, pokiaľ nad nimi nie je dozor

alebo im neboli poskytnuté pokyny zahŕňajúce použitie

tohto nástroja/nabíjačke osobou, ktorá je zodpovedná za

• Uistite sa, že sa deti s nástrojom/nabíjačkom nehrajú

• Zaistite obrábaný diel (obrábaný diel uchytený

pomocou upínacích zariadení alebo vo zveráku je oveľa

bezpečnejší kým v ruke)

• Držte elektrické náradie len za izolované plochy

rukovätí, ak vykonávate takú prácu, pri ktorej by

mohli použitý pracovný nástroj alebo skrutka natrafiť

na skryté elektrické vedenia alebo zasiahnuť vlastnú

prívodnú šnúru náradia (kontakt s elektrickým vedením,

ktoré je pod napätím, môže dostať pod napätie aj kovové

súčiastky náradia a spôsobiť zásah elektrickým prúdom)

• Na vyhľadanie skrytých elektrických vedení,

plynových a vodovodných potrubí použite vhodné

hľadacie prístroje, alebo sa spojte s príslušným

dodávateľom (kontakt s elektrickým vedením môže mať

za následok vznik požiaru alebo spôsobiť zásah

elektrickým prúdom; poškodenie plynového potrubia

môže spôsobiť výbuch; prevŕtanie vodovodného potrubia

spôsobí vecné škody, alebo môže spôsobiť zásah

• Neobrábajte materiál, ktorý obsahuje azbest

(azbest sa považuje za rakovinotvorný materiál)

• Prach z materiálu, akým je náter obsahujúci olovo,

niektoré druhy dreva, minerály a kovy môže byť škodlivý

(styk alebo nadýchanie prachu môže spôsobiť alergické

reakcie a/alebo respiračné ochorenia obsluhy a

okolostojacich osôb); používajte ochrannú masku

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

prísadami pre úpravu dreva; používajte ochrannú

• Zabezpečte, aby prepínač F 2 bol v strednej

(uzamknutej) polohe skôr ako budete nástroje

nastavovať alebo meniť príslušenstvo ako aj pred

nesením alebo každým odložením nástroja

• Batériu nabíjajte iba pomocou nabíjačky, ktorá sa dodáva

• Nedotýkajte sa kontaktov na nabíjačke

• Nenabíjajte batériu vo vlhkom alebo mokrom prostredí

• Nástroj, nabíjačku a batériu skladujte na miestach, kde

teplota neprekročí 50°C alebo neklesne pod 0°C

• Nabíjačku nepoužívajte, keď je poškodená; na kontrolu

bezpečnosti ju prineste do jednej z oficiálne

registrovanych servisnych staníc firmy SKIL

• Nabíjačku nepoužívajte, keď je poškodená šnúra alebo

zástrčka; šnúra alebo zástrčka by sa mala okamžite

vymeniť v niektorej z oficiálne registrovanych servisnych

• Nepoužívajte batériu, keď je poškodená; mala by sa

• Nabíjačku alebo batériu nedemontujte

• Nepokúšajte sa dobíjať nenabíjateľné batérie

VYSVETLENIE SYMBOLOV NA NABÍJAČKE/BATÉRII

4 Nabíjačku používajte iba vo vnútri

5 Dvojitá izolácia (nevyžaduje sa uzemňovací kábel)

6 Batérie po vhodení do ohňa vybuchnú a preto batériu zo

žiadneho dôvodu do ohňa nevhadzujte.

7 Nástroj, nabíjačku a batériu skladujte na miestach, kde

teplota neprekročí 50°C

že vyvíjate menší alebo väčší tlak na spínač

• Nabíjanie batérie 0

! lítium-iónovú batériu, ktorý je nový, alebo sa

dlhší čas nepoužíval, dosiahne plný výkon až po

približne 3 nabíjacích/vybíjacích cykloch

- podľa obrázku zapojte nabíjačku do zásuvky 0a

- zelená kontrolka B sa rozsvieti, čo znamená že a

nabíjačka je pripravený na použitie 0a

- podľa obrázka zasuňte batériu do nabíjačky 0b94

! batéria môže zostať počas nabíjania aj v nástroji;

v tomto prípade však nástroj nie je možné zapnúť

- zelená kontrolka B začne blikať indikujúc, že sa

- približne po 1 hodine je batéria plne nabitá, zelená

kontrolka B prestane blikať a zostane svietiť, vtedy sa

- ak zelená kontrolka B po vložení batérie, nezačne

blikať, môže to znamenať že batéria je príliš studená

alebo príliš horúca (nabíjačka batérie nabíja, iba ak je

ich teplota medzi 0°C a 45°C); nabíjačka sa potom

- lítium-iónovú batériu môžete nabiť kedykoľvek

(prerušením nabíjania batériu nepoškodíte)

- lítium-iónové batérie nemusia byť pred nabíjaním

úplne vybité (nemajú “pamäťový efekt” ako nikel-

- pri nabíjaní sa nabíjačka aj batéria môžu zahriať tak,

že sú na dotyk teplé; toto je normálne a neoznačuje to

vážne poškodí batériu aj nabíjačku

- batériu nevyberajte z nástroja, keď beží

- ak predpokladáte dlhú dobu nepoužívania nástroja,

najlepšie je nabíjačku vytiahnuť zo zásuvky

- ak je lítium-iónová batéria vybitá, nástroj sa

- výrazne skrátená výdrž batérie aj po nabití signalizuje,

že je batéria opotrebovaná a je potrebné ju vymeniť

• Zmena smeru otáčania !

- ak nie je správne nastavená v polohe vľavo/vpravo,

spínač A 2 sa nedá aktivovať

! zmeňte smer otáčania len keď je nástroj

• Ako vymeniť hroty @

- vložte hrot čo najhlbšie do upínacieho vretena

! nepoužívajte hroty s poškodenou stopkou

• Riadenie krútiaceho momentu (VariTorque) #

- výstupný moment bude rásť, keď sa krúžok

skľučovadla C otáča od 1 po 19

- keď zaťahujete skrutku, najprv sa pokúste s polohou

skľučovadla VariTorque 1 a zvyšujte to, kým sa

nedosiahne požadovaná hľbka

- v polohe D sa skľučovadlo zaistí tak, aby umožňovalo

vŕtanie (bez príklepu) alebo pohon pri veľmi tvrdom obrobku

- v polohe E sa skľučovadlo zaistí tak, aby umožňovalo

len príklepové vŕtanie

! dbajte na to, aby prepínač rýchlostných stupňov

G bol v polohe HIGH, keď je krúžok skľučovadla

C v polohe príklepového vŕtania

! nepoužívajte polohu príklepového vŕtania E na

vŕtanie dreva, kovu, keramiky a plastu, aby sa

zabránilo poškodeniu vŕtačky alebo vrtáka

• Mechanické prepínanie rýchlostných stupňov $

- nastavte prepínač G na požadovanú rýchlosť

! s prepínačom rýchlostných stupňov manipulujte,

keď sa náradie otáča pomaly

- pre skrutkovanie a vŕtanie veľkých priemerov

- pre rezanie vnútorných závitov

- na príklepové vŕtanie

- na vŕtanie malých priemerov

Nástroj sa automaticky vypne, keď

1) dôjde k jeho preťaženiu

2) teplota batérie nie je v prípustnom rozsahu

prevádzkovej teploty od -10 do +60°C

3) lítium-iónová batéria je takmer úplne vybitá

(na ochranu pred prílišným vybitím)

! potom ako sa nástroj automaticky vypne,

nestláčajte tlačidlo zapnúť/vypnúť, môže sa

- na nástroj príliš netlačte; nechajte nástroj robiť prácu

• Používajte vhodné hroty &

! používajte len ostré hroty

• Vŕtanie železných kovov

- keď je treba vyvŕtať väčšiu dieru, najskôr predvŕtajte

- natrite vŕtacie hroty z času na čas olejom

• Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane

dreva by sa mala predvŕtať diera, aby sa zabránilo

• Pre optimálne použitie nástroja sa vyžaduje rovnomerný

tlak na skrutku, hlavne pri vyberaní

• Pri zaskrutkovávaní do tvrdého dreva by sa mala

• Tento nástroj nie je vhodný pre profesionálne použitie

• Nástroj a nabíjačku uchovávajte čisté

- nabíjacie kontakty v nabíjačke čistite pomocou

alkoholu alebo čistiaceho prostriedku na kontakty

! pred čistením nabíjačku vytiahnite zo zásuvky95

• Ak by nástroj/nabíjačka napriek starostlivej výrobe a

kontrole predsa len prestal niekedy fungovať, treba dať

opravu vykonať autorizovanej servisnej opravovni

elektrického náradia SKIL

- pošlite nástroj alebo nabíjačku bez rozmontovania

spolu s dôkazom o kúpe; vášmu dílerovi alebo do

najbližšieho servisného strediska SKIL (zoznam adries

servisných stredisiek a servisný diagram nástroja sú

uvedené na www.skileurope.com)

• Elektrické náradie, príslušenstvo a balenia

nevyhadzujte do komunálneho odpadu (len pre štáty EÚ)

- podľa európskej smernice 2002/96/EG o nakladaní s

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

zbierať oddelene od ostatného odpadu a podrobiť

ekologicky šetrnej recyklácii

- pripomenie vám to symbol 8, keď ju bude treba

• Batéria sa musí uchovávať oddelene od prírodného

prostredia a nemala by sa likvidovať ako normálny

domáci odpad (pripomenie vám to symbol 9, keď ju

bude treba likvidovať)

! pred likvidáciou ochráňte vývody batérie hrubou

páskou, aby ste zabránili skratu

• Výhradne na našu vlastnú zodpovednosť prehlasujeme,

že tento výrobok zodpovedá nasledujúcim normám alebo

normovaným dokumentom: EN 60335, EN 61000,

EN 60745, EN 55014, v súlade s predpismi 2006/95/EG,

• Súbor technickej dokumentácie sa nachádzajú na

• Merané podľa EN 60745 je úroveň akustického tlaku

tohto nástroja 89 dB(A) a úroveň akustického výkonu je

100 dB(A) (štandardná odchýlka: 3 dB), a vibrácie sú ✱

m/s² (metóda ruka - paža; nepresnosť K = 1,5 m/s²)

✱ pri vŕtaní do kovu 4,5 m/s²

✱ pri vŕtaní do betónu s príklepom 16,0 m/s²

✱ pri zaskrutkovávaní 1,0 m/s²

• Hladina emisií od vibrácií bola nameraná v súlade s

normalizovaným testom uvedeným v norme EN 60745;

môže sa používať na vzájomné porovnávanie náradí a na

predbežné posúdenie vystavenia účinkom vibrácií pri

používaní náradia pre uvedené aplikácie

- používanie náradia na rôzne aplikácie, alebo v spojení

s rôznymi alebo nedostatočne udržiavanými

doplnkami môže značne zvýšiť úroveň vystavenia

- časové doby počas ktorých je je náradie vypnuté alebo

počas ktorých náradie beží ale v skutočnosti nevykonáva

prácu môžu značne znížiť úroveň vystavenia

! chráňte sa pred účinkami vibrácií tak, že budete

náradie a jeho príslušenstvo správne udržiavať,

tak že nebudete pracovať so studenými rukami

a tak že si svoje pracovné postupy správne
