KÄYTTÖOHJE 2532 AA SKIL

• Koneet on tarkoitettu iskuporaukseen tilleen sekä

poraamiseen puuhun, metalliin, keramiikkaan ja muoviin;

elektronisella nopeudensäädöllä ja suunnanvaihdolla

varustetut koneet soveltuvat myös ruuvinvääntöön

• Tämä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja 3

Suurin vääntömomentti kovassa ruuvinväännössä

ISO 5393 mukaan : 40Nm

A On/o- ja nopeudensäätökytkin

B Vihreä latauslaitteen valo

F Kytkin pyörintäsuunnan vaihtamiseksi

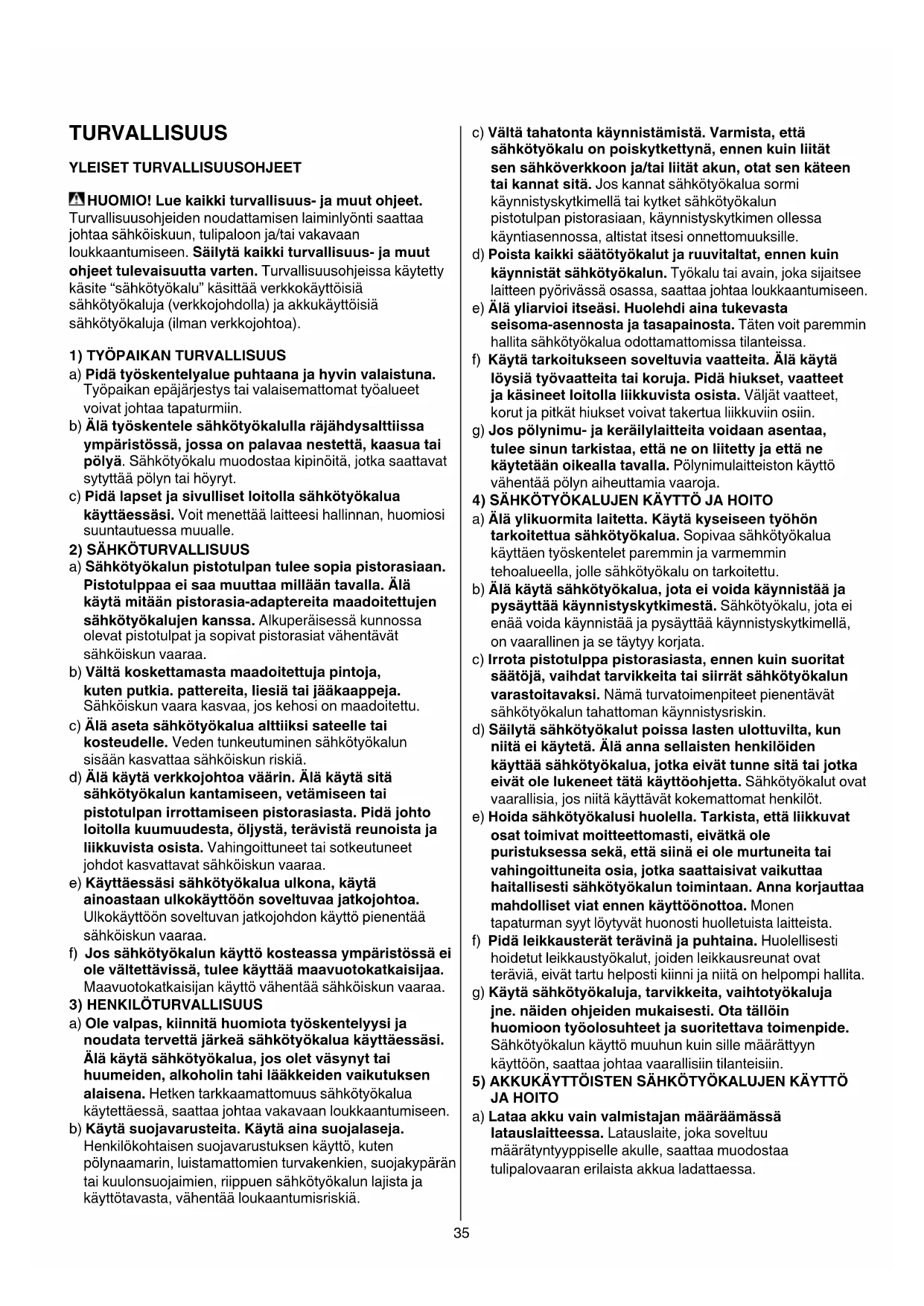

TURVALLISUUS YLEISET TURVALLISUUSOHJEET HUOMIO! Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut

ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty

käsite “sähkötyökalu” käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä

käytä mitään pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

b) Vältä koskettamasta maadoitettuja pintoja,

kuten putkia. pattereita, liesiä tai jääkaappeja.

Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä

sähkötyökalun kantamiseen, vetämiseen tai

pistotulpan irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää maavuotokatkaisijaa.

Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja

noudata tervettä järkeä sähkötyökalua käyttäessäsi.

Älä käytä sähkötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien, suojakypärän

tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja

käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että

sähkötyökalu on poiskytkettynä, ennen kuin liität

sen sähköverkkoon ja/tai liität akun, otat sen käteen

tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun

pistotulpan pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee

laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta

seisoma-asennosta ja tasapainosta. Täten voit paremmin

hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet

ja käsineet loitolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa,

tulee sinun tarkistaa, että ne on liitetty ja että ne

käytetään oikealla tavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön

tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden

käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka

eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat

vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole

puristuksessa sekä, että siinä ei ole murtuneita tai

vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan. Anna korjauttaa

mahdolliset viat ennen käyttöönottoa. Monen

tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ

a) Lataa akku vain valmistajan määräämässä

latauslaitteessa. Latauslaite, joka soveltuu

määrätyntyyppiselle akulle, saattaa muodostaa

tulipalovaaran erilaista akkua ladattaessa.36

b) Käytä sähkötyökalussa ainoastaan kyseiseen

sähkötyökaluun tarkoitettua akkua. Jonkun muun akun

käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

c) Pidä irrallista akkua loitolla metalliesineistä, kuten

paperinliittimistä, kolikoista, avaimista, nauloista,

ruuveista tai muista pienistä metalliesineistä, jotka

voivat oikosulkea akun koskettimet. Akkukoskettimien

välinen oikosulku saattaa aiheuttaa palovammoja tai

d) Väärästä käytöstä johtuen saattaa akusta vuotaa

nestettä, jota ei tule koskettaa. Jos nestettä

vahingossa joutuu iholle, huuhtele kosketuskohta

vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän

lisäksi lääkärin apua. Akusta vuotava neste saattaa

aiheuttaa ärsytystä ja palovammoja.

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusi ja hyväksy korjauksiin vain

alkuperäisiä varaosia. Täten varmistat, että

sähkötyökalu säilyy turvallisena.

AKKURUUVINVÄÄNTIMEN/-PORAKONEEN TURVALLISUUSOHJEET

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Tarkista aina, että syöttöjännite on sama kuin

latauslaitteen nimilaatan osoittama jännite

• Jos huomaat sähköisen tai mekaanisen vian, sammuta

kone heti tai irrota latauslaite ajaksi pistorasiasta

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään

yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Työkalua/latauslaite ei ole tarkoitettu henkilöiden käyttöön

(mukaan lukien lapset), joiden fyysinen, sensorinen tai

henkinen vireys on rajoittunut tai joilla ei ole kokemusta

tai tietämystä, ellei heidän turvallisuudestaan vastaava

henkilö ole antanut heille ohjausta tai koulutusta työkalun/

latauslaittetta käytössä

• Varmista, etteivät lapset leiki laitteella/latauslaitteella

• Kiinnitä työstettävä kappale (kiinnittimeen tai

puristimeen kiinnitetty työstettävä kappale pysyy

tukevammin paikoillaan kuin käsin pidettäessä)

• Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa vaihtotyökalu tai

ruuvi saattaisi osua piilossa olevaan sähköjohtoon

tai sähkötyökalun omaan sähköjohtoon (kosketus

jännitteiseen johtoon voi saattaa sähkötyökalun

metalliosat jännitteisiksi ja johtaa sähköiskuun)

• Käytä sopivia etsintälaitteita piilossa olevien

syöttöjohtojen paikallistamiseksi, tai käänny

paikallisen jakeluyhtiön puoleen (kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun;

kaasuputken vahingoittaminen saattaa johtaa

räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa

aineellista vahinkoa tai saattaa johtaa sähköiskuun)

• Älä koskaan työstä asbestipitoista ainetta (asbestia

pidetään karsinogeenisena)

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Varmista, että kytkin F 2 on keskellä (lukitus)asennossa,

ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät

koneen varastoitavaksi

• Lataa akku vain koneen mukana toimitetulla latauslaitteella

• Älä koske latauslaitteessa olevia releitä

• Suojele konettasi/latauslaitetta/akkua sateelta

• Älä lataa akkua kosteissa tai märissä olosuhteissa

• Säilytä konettasi/latauslaitetta/akkua paikoissa, joissa

lämpötila ei nouse yli 50°C, eikä laske alle 0°C

• Älä käytä vahingoittunutta latauslaitetta; vaan toimita se

SKIL-keskushuoltoon tarkastettavaksi

• Äla käytä latauslaitetta, kun johto tai pistoke on vioittunut;

johto ja pistoke olisi heti vaihdettava SKIL-keskushuollossa

• Älä käytä vahingoittunutta akkua, vaan vaihda se välittömasti

• Älä pura itse latauslaitetta tai akkua

• Älä lataa ladattavaksi soveltumattomia akkuja tällä laturilla

LATURISSA/AKUSSA SYMBOLIEN SELITYKSET

3 Lue käyttöohjeet ennen käyttöä

4 Käytä laturia vain sisätiloissa

5 Kaksoiseristys (ei tarvita maajohtoa)

6 Akut räjähtävät, jos ne hävitetään polttamalla, joten älä

missään tapauksessa polta niitä

7 Säilytä konettasi/latauslaitetta/akkua paikoissa, joissa

lämpötila ei nouse yli 50°C

8 Älä hävitä latauslaitetta tavallisen kotitalousjätteen mukana

9 Älä hävitä akkua tavallisen kotitalousjätteen mukana

• Käynnistys ja nopeuden säätö samalla kytkimellä A 2

Valitse nopeus portaattomasti nollasta maksiminopeuteen

painamalla enemmän tai vähemmän kytkintä

! uusi tai kauan käyttämättä ollut litiumioniakku

saavuttaa täyden tehonsa vasta n. 3 lataus-

purkausjakson jälkeen

- yhdistä latauslaitteen pistoke virtalähteeseen kuvatulla

- vihreä valo B syttyy päälle osoittamaan, että latauslaite

on toimintavalmis 0a

- aseta akku laturiin kuvan osoittamalla tavalla 0b

! akku voi jäädä työkaluun myös latauksen ajaksi;

silloin työkalua ei voi käynnistää

- vihreä valo B vilkkuu ilmoittaen, että akku saa

- noin 1 tunnin kuluttua akku on täysin ladattu ja vihreä

valo B syttyy vilkkumisen jälkeen ja palaa jatkuvasti,

jolloin latauslaite kytkeytyy automaattisesti

säilytyslataukselle 0d37

! irrota akku latauslaitteesta sen jälkeen kun lataus

on valmis pidentääksesi akun käyttöikää

TÄRKEÄÄ HUOMIOITAVAA:

- jos vihreä valo B ei vilku, kun akku on asetettu

latauslaitteeseen, se voi merkitä, että akku on liian

kylmä tai kuuma (latauslaite lataa akkuja vain, kun

lämpötila on 0-45°C); latauslaite kytkeytyy

automaattisesti säilytyslataukselle, kunnes on

saavutettu 0-45°C:n välinen lämpötila, jolloin

latauslaite automaattisesti kytkeytyy

normaalilataukseen 0e

- litiumioniakku voidaan ladata milloin tahansa

(latauksen keskeyttäminen ei vahingoita akkua)

- litiumioniakun ei tarvitse olla tyhjä ennen lataamista (ei

“vaikutusta muistiin” kuten nikkelikadmiumakuissa)

- lataamisen aikana akku voi tuntua lämpimältä, kun sitä

kosketellaan; tämä on normaalia eikä merkki mistään

- varmista, että akku on puhdas ja kuiva, ennen kuin

asetat sen latauslaitteeseen

- älä lataa alle 0 °C:n tai yli 45 °C:n lämpötiloissa; akun

ja latauslaite vaurioituvat siitä

- älä irrota akkua koneen käydessä

- jos on odotettavissa, että työkalua ei käytetä pitkään

aikaan, on parasta irrottaa latauslaite virtalähteestä

- kun litiumioniakku on tyhjä, työkalu kytkeytyy

automaattisesti pois päältä

- huomattavasti lyhentynyt käyttöaika latauksen jälkeen

tarkoittaa, että akku on kulunut ja se on syytä vaihtaa

• Pyörintäsuunnan vaihto !

- jos säätöä ei ole oikein asetettu vasen/oikea

-asentoon, kytkintä A 2 ei voi käynnistää

! muuta pyörintäsuuntaa vain kun työkalu on

- aseta kärki mahdollisimman syvälle istukkaan

! älä käytä kärkiä, joiden varsi on vahingoittunut

• Vääntömomentin säätö (VariTorque) #

- vääntömomentti kasvaa käännettäessä kytkimen

rengasta C 1:stä 19:ään

- ruuvia kiinnittäessäsi koeta ensin VariTorque- säädintä

asennolla 1, koeta sen jälkeen seuraavia asentoja,

kunnes toivottu syvyys on saavutettu

- asento D on (ei isku-) porausasento, jossa suurta

momenttia vaativa ruuvinvääntö on mahdollista

- asento E sallii ainoastaan iskuporauksen

! varmista, että vaihteenvalitsin G on asennossa HIGH,

kun kytkimen rengas C on iskuporausasennossa

! älä käytä iskuporausasentoa E puun, metallin,

keramiikan tai muovin poraamiseen, jottei pora/

ruuviterä vahingoitu

• Mekaaninen vaihteenvalinta $

- aseta valitsin G haluamaasi kierrosluvunasentoon

! käytä vaihteenvalitsinta kun kone pyörii hiljaa

- suuri vääntömomentti

- ruuvinvääntöön ja isojen reikien poraukseen

- alhaisempi vääntömomentti

- pienien reikien poraukseen

Katkaisee työkalusta automaattisesti virran, kun

1) kuormitus on liian suuri

2) akun lämpötila ei ole sallitulla käyttöalueella -10 - +60°C

3) litiumioniakku on lähes tyhjä (akun suojaamiseksi

! älä paina käynnistyskytkintä sen jälkeen,

kun työkalu on kytkeytynyt pois päältä

automaattisesti; akku voi vahingoittua

Kohdevalo H syttyy automaattisesti kytkin A 2 aktivoitaessa

• Koneen pitäminen ja ohjaaminen ^

! pidä työkalusta kiinni aina työskentelyn aikana

harmaan värisestä kädensija(oi)sta

- pidä ilmanvaihto-aukkoja J 2 peittämättöminä

- älä paina työkalua liian voimakkaasti; vaan anna

työkalun tehdä työ puolestasi

• Käytä oikeantyyppisiä kärkiä &

! käytä vain teräviä kärkiä

• Porattaessa rautametalleja

- poraa ensin pienempi esireikä ja jatka sitten

- voitele poranterä ajoittain öljyllä

• Kun ruuvi väännetään lähelle puun reunaa, pitää porata

esireikä ruuvia varten, jotta estetään puun halkeaminen

• Jotta laitteesta saataisiin mahdollisimman suuri hyöty,

ruuvia on painettava tasaisesti, varsinkin ruuvia irrotettaessa

• Väännettäessä ruuveja kovaan puuhun tulisi ensin

• Repimätön poraus puuhun *

• Pölytön poraus seiniin (

• Pölytön poraus kattoihin )

• Poraus laattoihin luiskahtamatta ¡

• Lisävinkkejä on tarjolla web-osoitteessa www.skileurope.com

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä koneesi ja latauslaite puhtaana

- puhdista latauslaitteen virtanavat alkoholilla tai

kosketinkärkien puhdistukseen tarkoitetulla

! irrota latauslaite aina puhdistuksen ajaksi

• Jos sähkötyökalussa/latauslaitteessa, huolellisesta

valmistuksesta ja koestusmenettelystä huolimatta esiintyy

vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu tai latauslaite sitä osiin purkamatta

lähimpään SKIL-huoltoon (osoitteet ja työkalun

huoltokaava ovat tarjolla web-osoitteessa

www.skileurope.com) ostotodiste mukaan liitettynä

- jos laturi on viallinen, lähetä sekä laturi että akku

jälleenmyyjälle tai SKIL-huoltopisteeseen38

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta

tavallisen kotitalousjätteen mukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli 8 muistuttaa tästä, kun käytöstä poisto tulee

• Akkua ei saa jättää luontoon eikä heittää pois normaalin

kotitalousjätteen tapaan (symboli 9 muistuttaa tästä, kun

käytöstä poisto tulee ajankohtaiseksi)

! poistaessasi akun käytöstä peitä plus- ja

miinusnapa sähköteipillä oikosulun estämiseksi

• Todistamme täten ja vastaamme yksin siitä, että tämä

tuote en allalueteltujen standardien ja

standardoimisasiakirjojen vaatimusten mukainen

EN 60335, EN 61000, EN 60745, EN 55014, seuraavien

sääntöjen mukaisesti 2006/95/EY, 2004/108/EY,

• Tekninen tiedosto kohdasta: SKIL Europe BV

• Mitattuna EN 60745 mukaan työkalun melutaso on

89 dB(A) ja yleensä työkalun äänen voimakkuus on

100 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus ✱

m/s² (käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

✱ metalliin porattaessa 4,5 m/s²

✱ betoniin iskuporattaessa 16,0 m/s²

✱ ruuvinväännettäessä 1,0 m/s²

• Tärinäsäteilytaso on mitattu standardin EN 60745

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja

järjestämällä työmenetelmät

Vältige sellega kokkupuudet. Juhusliku kokkupuute

EN 61000, EN 60745, EN 55014 vastavalt direktiivide

tuomet ji ilgiau tarnaus
