LIETOŠANAS INSTRUKCIJA 2532 AA SKIL

• Šis instruments ir paredzēts triecienurbšanai mūrī kā arī

rotācijas urbšanai kokā, metālā, keramikas izstrādājumos

un plastmasā; instrumenta modeļi ar elektronisko ātruma

regulēšanas sistēmu un darbvārpstas griešanās virziena

pārslēgšanu ir piemēroti arī skrūvju ieskrūvēšanai un

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

Maks. griezes moments cietam skrūvēšanas režīmam

atbilstoši standartam ISO 5393 : 40Nm

INSTRUMENTA ELEMENTI 2

A Ieslēdzējs un griešanās ātruma regulators

B Zaļš uzlādes indikators

C Gredzens griezes momenta regulēšanai

E Triecienurbšanas pozīcija

F Griešanās virziena pārslēdzējs

G Pārnesumu pārslēdzējs

H Apgaismošanas spuldze

J Ventilācijas atveres

DROŠĪBA VISPĀRĒJIE DARBA DROŠĪBAS NOTEIKUMI UZMANĪBU! Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēc izlasīšanas uzglabājiet šos

noteikumus turpmākai izmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar

paaugstinātu gāzes vai putekļu saturu gaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.111

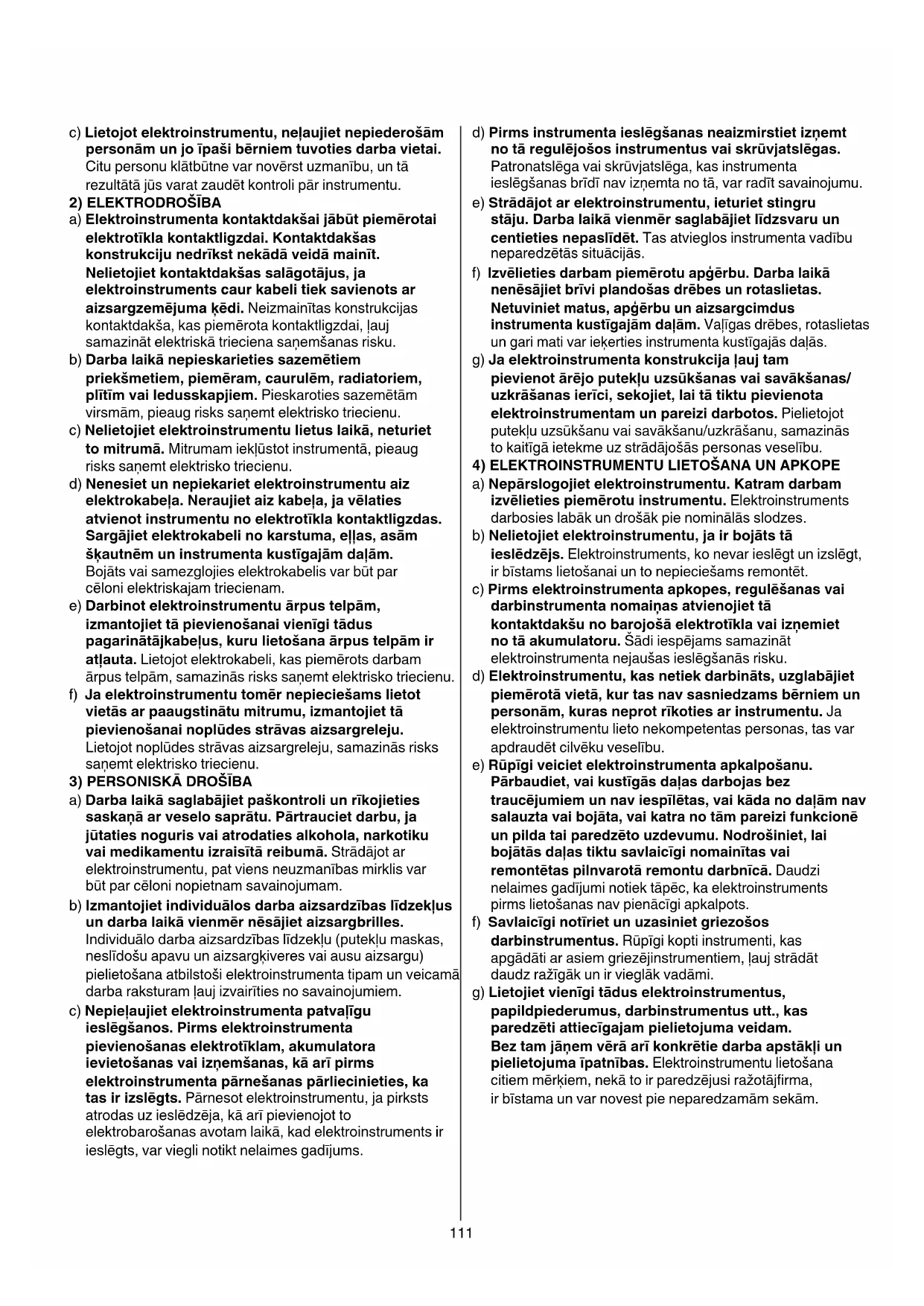

c) Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt.

Nelietojiet kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējuma ķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet

to mitrumā. Mitrumam iekļūstot instrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties

atvienot instrumentu no elektrotīkla kontaktligzdas.

Sargājiet elektrokabeli no karstuma, eļļas, asām

šķautnēm un instrumenta kustīgajām daļām.

Bojāts vai samezglojies elektrokabelis var būt par

cēloni elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi tādus

pagarinātājkabeļus, kuru lietošana ārpus telpām ir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku

vai medikamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības līdzekļus

un darba laikā vienmēr nēsājiet aizsargbrilles.

Individuālo darba aizsardzības līdzekļu (putekļu maskas,

neslīdošu apavu un aizsargķiveres vai ausu aizsargu)

pielietošana atbilstoši elektroinstrumenta tipam un veicamā

darba raksturam ļauj izvairīties no savainojumiem.

c) Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta

pievienošanas elektrotīklam, akumulatora

ievietošanas vai izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas pārliecinieties, ka

tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt

no tā regulējošos instrumentus vai skrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un

centieties nepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus

instrumenta kustīgajām daļām. Vaļīgas drēbes, rotaslietas

un gari mati var ieķerties instrumenta kustīgajās daļās.

g) Ja elektroinstrumenta konstrukcija ļauj tam

pievienot ārējo putekļu uzsūkšanas vai savākšanas/

uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu instrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt,

ir bīstams lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet

no tā akumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet

piemērotā vietā, kur tas nav sasniedzams bērniem un

personām, kuras neprot rīkoties ar instrumentu. Ja

elektroinstrumentu lieto nekompetentas personas, tas var

apdraudēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta apkalpošanu.

Pārbaudiet, vai kustīgās daļas darbojas bez

traucējumiem un nav iespīlētas, vai kāda no daļām nav

salauzta vai bojāta, vai katra no tām pareizi funkcionē

un pilda tai paredzēto uzdevumu. Nodrošiniet, lai

bojātās daļas tiktu savlaicīgi nomainītas vai

remontētas pilnvarotā remontu darbnīcā. Daudzi

nelaimes gadījumi notiek tāpēc, ka elektroinstruments

pirms lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzēti attiecīgajam pielietojuma veidam.

Bez tam jāņem vērā arī konkrētie darba apstākļi un

pielietojuma īpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma,

ir bīstama un var novest pie neparedzamām sekām.112

5) AKUMULATORA ELEKTROINSTRUMENTU LIETOŠANA

a) Akumulatora uzlādei lietojiet tikai tādu uzlādes

ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma.

Katra uzlādes ierīce ir paredzēta tikai noteikta tipa

akumulatoram, un mēģinājums to lietot cita tipa

akumulatoru uzlādei var novest pie uzlādes ierīces

un/ vai akumulatora aizdegšanās.

b) Pievienojiet elektroinstrumentam tikai tādu

akumulatoru, ko ir ieteikusi instrumenta

ražotājfirma. Cita tipa akumulatoru lietošana var novest

pie elektroinstrumenta un/vai akumulatora aizdegšanās.

c) Laikā, kad akumulators ir atvienots no

elektroinstrumenta, nepieļaujiet, lai tā kontakti

saskartos ar saspraudēm, monētām, atslēgām,

naglām, skrūvēm vai citiem nelieliem metāla

priekšmetiem, kas varētu izraisīt īsslēgumu.

Īsslēgums starp akumulatora kontaktiem var izsaukt tā

aizdegšanos un būt par cēloni ugunsgrēkam.

d) Nepareizi lietojot akumulatoru, no tā var izplūst

šķidrais elektrolīts. Nepieļaujiet, ka elektrolīts

nonāktu saskarē ar ādu. Ja tas tomēr nejauši ir

noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts

nonāk acīs, nekavējoties griezieties pie ārsta.

No akumulatora izplūdušais elektrolīts var izsaukt ādas

iekaisumu vai pat apdegumu.

a) Nodrošiniet, lai Instrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot

oriģinālās rezerves daļas un piederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBA DROŠĪBAS NOTEIKUMI AKUMULATORA URBJMAŠĪNĀM/SKRŪVGRIEŽIEM

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

uzlādes ierīces marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā

• Mehāniska vai elektriska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu vai atvienojiet

uzlādes ierīci no barojošā elektrotīkla

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais

darbības ātrums ir vismaz tikpat liels, kā instrumenta

maksimālais brīvgaitas ātrums

• Instrumentu un uzlādes ierīci nav paredzēts izmantot

personām (tostarp bērniem) ar ierobežotām fiziskām,

uztveres vai garīgām spējām, kā arī personām, kam trūkst

vajadzīgās pieredzes un zināšanu, ja vien persona, kas

atbild par drošību, viņus neuzrauga vai nesniedz

norādījumus par instrumenta vai uzlādes ierīces lietošanu

• Sekojiet, lai bērni nerotaļātos ar instrumentu vai

• Nostipriniet apstrādājamo detaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Veicot darbu, kura laikā darbinstruments vai skrūve var

skart slēptus elektriskos vadus vai paša instrumenta

elektrokabeli, turiet instrumentu tikai aiz izolētajām

virsmām (darbinstrumentam skarot spriegumnesošus

vadus, spriegums nonāk arī uz instrumenta metāla daļām un

var būt par cēloni elektriskajam triecienam)

• Ar piemērota metālmeklētāja palīdzību pārbaudiet,

vai apstrādes vietu nešķērso slēptas

elektropārvades līnijas, kā arī gāzes vai ūdens

caurules; šaubu gadījumā griezieties vietējā

komunālās saimniecības iestādē (darbinstrumentam

skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un

strādājošais var saņemt elektrisko triecienu; gāzes vada

bojājums var izraisīt sprādzienu; darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās

vērtības un strādājošais var saņemt elektrisko triecienu)

• Neapstrādājiet materiālus, kas satur azbestu

(azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojiet putekļu masku un

putekļsūcēju, ja to iespējams pievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojiet putekļu masku un putekļsūcēju, ja to

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem materiāliem

• Pirms regulēšanas vai piederumu nomaiņas, kā arī,

pārnesot vai uzglabājot instrumentu, pārliecinieties, ka tā

pārslēdzējs F 2 atrodas vidējā (neitrālā) stāvoklī

• Akumulatoru uzlādēšanai izmantojiet tikai šim nolūkam

paredzēto uzlādes ierīci, kas ietilpst instrumenta

• Nepieskarieties uzlādes ierīces kontaktspailēm

• Neatstājiet instrumentu, uzlādes ierīci vai akumulatoru lietū

• Neuzlādējiet akumulatoru mitrā vai miklā vidē

• Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru

vietā, kur temperatūra nepārsniedz 50°C un nav zemāka

• Nelietojiet bojātu uzlādes ierīci, bet nododiet to pārbaudei

firmas SKIL pilnvarotā apkopes un remonta darbnīcā

• Nelietojiet uzlādes ierīci, ja ir bojāts tās elektrokabelis vai

kontaktdakša, bet nekavējoties nomainiet bojāto daļu

firmas SKIL pilnvarotā apkopes un remonta darbnīcā

• Nelietojiet bojātu akumulatoru; tas nekavējoties jānomaina

• Nemēģiniet izjaukt uzlādes ierīci vai atvērt

• Nemēģiniet uzlādēt elektrobarošanas elementus,

kas nav paredzēti atkārtotai uzlādēšanai

UZ UZLĀDES IERĪCES/AKUMULATORA SIMBOLU SKAIDROJUMS

3 Pirms izstrādājuma lietošanas izlasiet tā lietošanas

4 Uzlādes ierīci drīkst lietot tikai telpās

5 Divkārša izolācija (nav jālieto zemējuma vads)

6 Nekādā gadījumā neievietojiet akumulatoru ugunī, jo tas

var izraisīt sprādzienu113

7 Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru

vietā, kur temperatūra nepārsniedz 50°C

8 Neizmetiet nolietoto uzlādes ierīci sadzīves

• Kombinētais ieslēdzējs A 2 un darbvārpstas griešanās

Izmainot spiedienu uz ieslēdzēju, plūstoši regulējiet

darbvārpstas griešanās ātrumu no nulles vērtības līdz

• Akumulatora uzlādēšana 0

! jaunam vai ilgāku laiku nelietotam litija-jona

akumulatoram ietilpība pilnībā atjaunojas tikai

pēc aptuveni 3 uzlādes/izlādes cikliem

- pievienojiet uzlādes ierīci elektrotīklam, kā parādīts

- iedegas zaļais indikators B, liecinot, ka uzlādes ierīce

- ievietojiet akumulatoru uzlādes ierīcē, kā parādīts

! akumulatoru var atstāt instrumentā arī uzlādes

laikā, taču šādā gadījumā instrumentu nevar ieslēgt

- uzlādes laikā, zaļais indikators B mirgo 0c

- aptuveni pēc 1 stundas, kad akumulators ir pilnīgi

uzlādēts, zaļais indikators B pārstāj mirgot un turpina

degt pastāvīgi, norādot, ka uzlādes ierīce darbojas

izlīdzināšanas režīmā 0d

! pēc uzlādes beigām izņemiet akumulatoru no

uzlādes ierīces, jo šādi palielinās akumulatora

- ja pēc akumulatora ievietošanas uzlādes ierīcē tās

zaļais indikators B nesāk mirgot, tas nozīmē, ka

akumulatora temperatūra neietilpst pieļaujamo

temperatūru diapazonā (akumulatora temperatūra

nedrīkst būt zemāka par 0°C vai augstāka par 45°C);

šādā gadījumā uzlādes ierīce automātiski pārtrauc

akumulatora uzlādi un pāriet izlīdzināšanas režīmā;

akumulatora temperatūrai nonākot pieļaujamo vērtību

robežās, uzlādes ierīce automātiski pāriet uzlādes

- litija-jona akumulatoru var uzlādēt jebkurā brīdī

(uzlādes procesa pārtraukšana nebojā akumulatoru)

- litija jonu akumulators nav jāiztukšo pirms uzlādēšanas

(tam nav “atmiņas efekta”, kā tas ir niķeļa kadmija

- uzlādes laikā uzlādes ierīce un akumulators var

nedaudz uzsilt; tas ir normāli un neliecina par bojājumu

- pirms akumulatora ievietošanas uzlādes ierīcē

pārliecinieties, ka tā ārējā virsma ir tīra un sausa

- neveiciet akumulatora uzlādi, ja gaisa temperatūra ir

zemāka par 0 °C vai augstāka par 45 °C; tas var radīt

akumulatora un uzlādes ierīces nopietnus bojājumus

- neizņemiet akumulatoru no instrumenta laikā,

- ja ir paredzams, ka instruments ilgāku laiku netiks

izmantots, uzlādes ierīces elektrokabelis jāatvieno

no barojošā elektrotīkla

- pēc litija-jonu akumulatora iztukšošanās, instruments

automātiski izslēdzas

- ja manāmi samazinās akumulatora darbības laiks

starp uzlādēm, tas norāda, ka akumulators ir

nolietojies un to nepieciešams nomainīt

• Griešanās virziena pārslēgšana !

- ja darbvārpstas griešanās virziena pārslēdzējs nav

precīzi iestādīts galējā labējā/kreisajā stāvoklī,

ieslēdzēju A 2 nav iespējams nospiest

! pārslēdziet darbvārpstas griešanās virzienu tikai

tad, kad instruments ir pilnībā apstājies

• Darbinstrumentu nomaiņa @

- ievietojiet darbinstrumenta kātu urbjpatronā pēc

! neizmantojiet darbinstrumentus ar bojātu kātu

• Griezes momenta regulēšanas sistēma (VariTorque) #

- griezes moments pieaug, griežot regulējošo gredzenu

C no stāvokļa 1 līdz stāvoklim 19

- ieskrūvējot skrūvi, vispirms pagrieziet regulējošo gredzenu

stāvoklī 1, tad pakāpeniski palieliniet griezes momentu,

līdz tiek sasniegts vēlamais ieskrūvēšanas dziļums

- D pozīcijā regulējošais gredzens tiks nobloķēts, ļaujot

veikt urbšanas (ne-triecienurbšanas) un skrūvēšanas

darbus ar lielu griezes momentu

- E pozīcijā regulējošais gredzens tiks nobloķēts, ļaujot

veikt tikai triecienurbšanas darbus

! pārliecinieties, vai pārnesumu pārslēdzējs G

atrodas pozīcijā HIGH, kad regulējošais gredzens

C atrodas triecienurbšanas pozīcijā

! lai novērstu urbja/skrūvgrieža uzgaļu bojājumus,

neizmantojiet triecienurbšanas pozīciju E,

lai urbtu kokā, metālā, keramikas izstrādājumos

• Mehāniskā pārnesumu pārslēgšana $

- ar pārslēdzēja G palīdzību izvēlieties vajadzīgo ātrumu

! pārvietojiet pārnesumu pārslēdzēju tikai tad, kad

instruments darbojas ar nelielu ātrumu

- piemērots skrūvju ieskrūvēšanai un lielāka diametra

- piemērots vītņu iegriešanai

- piemērots mazāka diametra urbumu veidošanai

• Akumulatora aizsardzība

Instruments automātiski izslēdzas, ja

1) tas ir pārslogots

2) akumulatora temperatūra ir ārpus pieļaujamās darba

temperatūras diapazona no -10 līdz +60°C

3) litija jonu akumulators ir gandrīz tukšs (lai aizsargātu

! pēc instrumenta automātiskas izslēgšanās nedrīkst

spiest tā ieslēdzēju, jo tā var sabojāt akumulatoru

• Apgaismošanas spuldze H %

Apgaismošanas spuldze H automātiski iedegas,

nospiežot ieslēdzēju A 2114

• Instrumenta turēšana un vadīšana ^

! darba laikā vienmēr turiet instrumentu aiz

pelēkās krāsas noturvirsmas(ām)

- nenosprostojiet instrumenta ventilācijas atveres J 2

- darba laikā pārlieku nespiediet instrumentu; ļaujiet tam

darboties nominālā režīmā

• Lietojiet tikai tādus darbinstrumentus, kuru tips atbilst

apstrādājamajam materiālam &

! lietojiet tikai asus darbinstrumentus

• Melno metālu urbšana

- ja nepieciešams izveidot liela diametra urbumu,

vispirms ieurbiet mazāka izmēra atvērumu

- laiku pa laikam ieeļļojiet urbi

• Veicot skrūves ieskrūvēšanu tuvu koka priekšmeta vai

konstrukcijas malai, vispirms ieteicams ieurbt atvērumu,

lai novērstu koksnes plaisāšanu

• Lai instruments tiktu izmantots optimālā režīmā, ieturiet

pastāvīgu spiedienu uz skrūves galvu, īpaši tad, ja

skrūve tiek izskrūvēta

• Veicot skrūves ieskrūvēšanu cietā koksnē,

vispirms ieurbiet atvērumu

• Urbumu veidošana koksnē bez apstrādājamā materiāla

• Urbumu veidošana sienās, vienlaicīgi savācot urbšanas

rezultātā radušos gružus (

• Urbumu veidošana griestos, vienlaicīgi savācot urbšanas

rezultātā radušos gružus )

• Urbumu veidošana flīzēs, nepieļaujot to plaisāšanu ¡

• Papildu ieteikumi ir sniegti datortīkla vietnē

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un uzlādes ierīci

- notīriet uzlādes ierīces kontaktspailes ar spirtu vai

speciālo kontaktu tīrīšanas līdzekli

! pirms uzlādes ierīces tīrīšanas atvienojiet

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments vai uzlādes

ierīce tomēr sabojājas, tas jānogādā remontam firmas

SKIL pilnvarotā elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu vai uzlādes ierīci neizjauktā

veidā kopā ar iegādes dokumentiem tuvākajā

tirdzniecības vietā vai firmas SKIL pilnvarotā

pēciegādes apkalpošanas un remonta iestādē

(adreses un instrumenta apkalpošanas shēma ir

sniegta interneta vietnē www.skileurope.com)

- defektīva lādētāja gadījumā nosūtiet gan lādētāju,

gan akumulatoru savam izplatītājam vai SKIL

APKĀRTĒJĀS VIDES AIZSARDZĪBA

• Neizmetiet elektroiekārtas, piederumus un iesaiņojuma

materiālus sadzīves atkritumos (tikai ES valstīm)

- saskaņā ar Eiropas Savienības direktīvu 2002/96/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols 8 atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

• Nolietotie akumulatori jāsavāc un jānogādā otrreizējai

pārstrādei atsevišķi, tos nedrīkst izmest kopā ar sadzīves

atkritumiem (īpašs simbols 9 a atgādina par

nepieciešamību tos utilizēt videi nekaitīgā veidā)

! pirms akumulatora utilizācijas tā kontakti

jāaplīmē ar izolācijas lenti, lai nepieļautu

īssavienojuma rašanos starp tiem

ATBILSTĪBAS DEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums

atbilst standartiem vai standartizācijas dokumentiem

EN 60335, EN 61000, EN 60745, EN 55014 un ir saskaņā

ar direktīvām 2006/95/EK, 2004/108/EK, 2006/42/EK

• Tehniskā dokumentācija no: SKIL Europe BV

• Saskaņā ar standartu EN 60745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 89 dB(A) un

skaņas jaudas līmenis ir 100 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir ✱ m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

✱ veicot urbšanu metālā 4,5 m/s²

✱ veicot triecienurbšanu betonā 16,0 m/s²

✱ veicot skrūves ieskrūvēšanu 1,0 m/s²

• Vibrācijas līmenis ir noteikts, izmantojot standartā

EN 60745 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas

iedarbību, lietojot instrumentu minētajiem mērķiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot

instrumenta un tā piederumu tehnisko apkopi,

novēršot roku atdzišanu un pareizi organizējot darbu115
