BRUKSANVISNING 2532 AA SKIL

• Maskinen är avsedd för slagborrning i tegel samt för

borrning i trä, metall, keramik och plast; maskiner med

elektronisk varvtalsreglering och höger-/ vänstergång är

även lämpliga för skruvdragning och gängskärning

Det här verktyget är inte avsedd för yrkesmässig användning

• Läs och spara denna instruktionsbok 3

Max. vridmoment hårt skruvförband enligt ISO 5393 : 40Nm

A Strömbrytare för till/från och varvtalsreglering

B Grön laddningsindikator

C Ring för justering av vridmoment

F Omkopplare för reversering av rotationsriktningen

G Växellägesomkopplare

J Ventilationsöppningar

SÄKERHET ALLMÄNNA SÄKERHETSINSTRUKTIONER OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).24

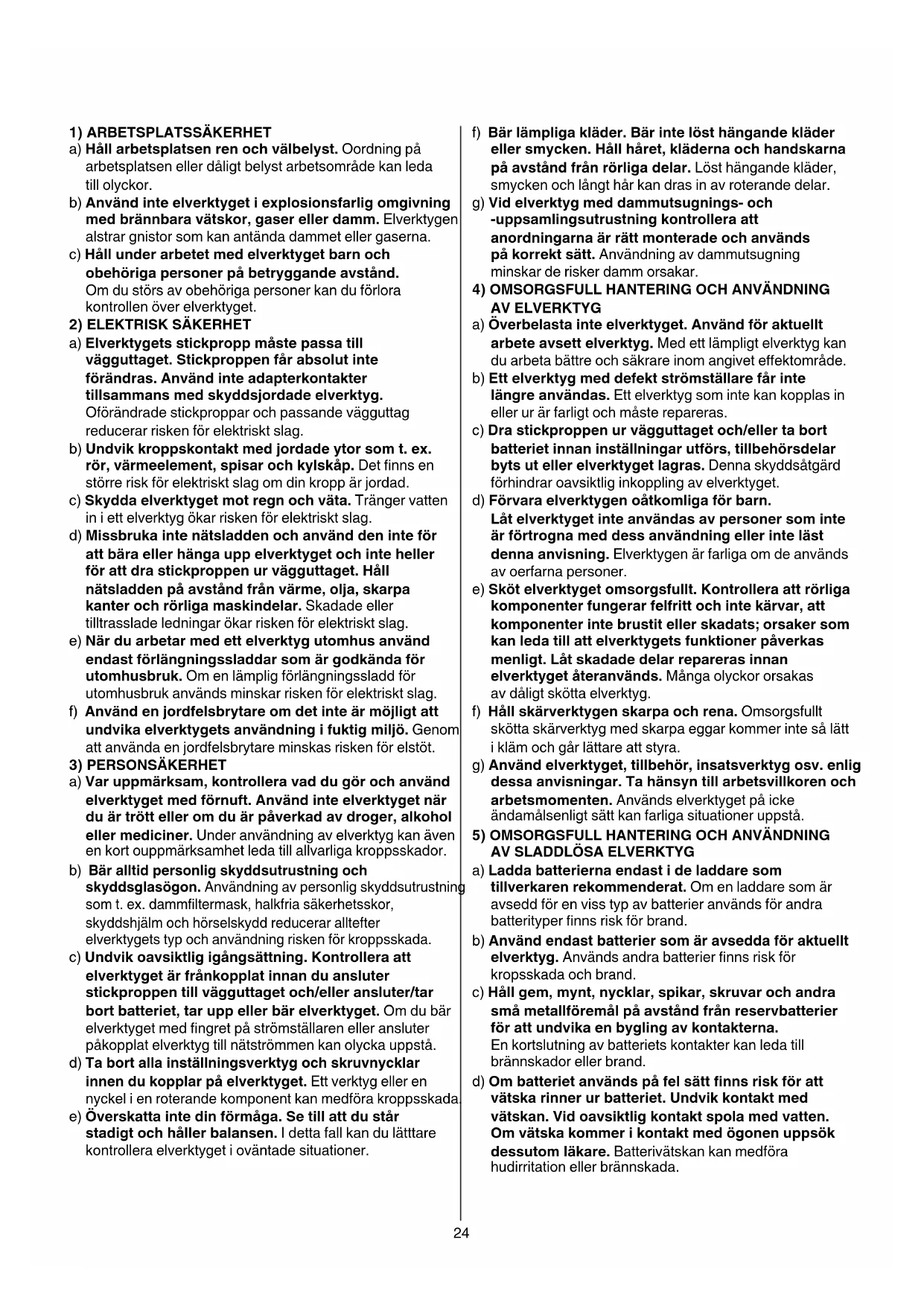

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd.

Om du störs av obehöriga personer kan du förlora

kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Genom

att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget när

du är trött eller om du är påverkad av droger, alkohol

eller mediciner. Under användning av elverktyg kan även

en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig skyddsutrustning

som t. ex. dammltermask, halkfria säkerhetsskor,

skyddshjälm och hörselskydd reducerar alltefter

elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med ngret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används

på korrekt sätt. Användning av dammutsugning

minskar de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer som inte

är förtrogna med dess användning eller inte läst

denna anvisning. Elverktygen är farliga om de används

av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas

av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig

dessa anvisningar. Ta hänsyn till arbetsvillkoren och

arbetsmomenten. Används elverktyget på icke

ändamålsenligt sätt kan farliga situationer uppstå.

5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLÖSA ELVERKTYG

a) Ladda batterierna endast i de laddare som

tillverkaren rekommenderat. Om en laddare som är

avsedd för en viss typ av batterier används för andra

batterityper nns risk för brand.

b) Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier nns risk för

kropsskada och brand.

c) Håll gem, mynt, nycklar, spikar, skruvar och andra

små metallföremål på avstånd från reservbatterier

för att undvika en bygling av kontakterna.

En kortslutning av batteriets kontakter kan leda till

brännskador eller brand.

d) Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med

vätskan. Vid oavsiktlig kontakt spola med vatten.

Om vätska kommer i kontakt med ögonen uppsök

dessutom läkare. Batterivätskan kan medföra

hudirritation eller brännskada.25

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLADDLÖS BORRMASKIN/SKRUVDRAGAR

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på laddarens märkplåt

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen eller dra ur

laddarens stickpropp från elurtaget

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Maskin/laddare får inte användas av barn eller personer

med ett förståndshandikapp eller på annat sätt medsatt

förmåga, såvida denna inte sker med överinseende av en

vuxen person som ansvarar för personsäkerheten

• Barn får inte använda maskinen/laddaren som leksak

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Håll fast elverktyget vid de isolerade greppytorna

när arbeten utförs på ställen där insatstillbehöret

eller skruven kan skada dolda elledningar eller egen

nätsladd (kontakt med en spänningsförande ledning kan

sätta elverktygets metalldelar under spänning och leda

• Använd lämpliga detektorer för lokalisering av

dolda försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Asbesthaltigt material får inte bearbetas

(asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling;

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm,

för de material du skall arbete med

• Kontrollera att omkopplare F 2 är i mellan position

(låst läge) innan inställningar utförs eller tillbehörsdelar

byts eller maskinen transporteras eller lagras

LADDNING/BATTERIERNA

• Ladda endast batteriet med den medföljande laddaren

• Rör inte kontakten i laddaren

• Utsätt inte maskinen/laddaren/batteriet för regn

• Ladda inte batteriet i fuktig eller våt miljö

• Förvara maskinen/laddaren/batteriet i lokaler, där

temperaturen inte överstiger 50°C eller faller under 0°C

• Anslut aldrig trasig laddare; lämna dem till en

auktoriserad SKIL serviceverkstad för säkerhetskontroll

• Använd ej laddaren när sladd eller stickpropp är trasig;

sladd eller stickpropp skall omedelbart bytas ut på någon

av SKIL’s auktoriserade serviceverkstäder

• Använd aldrig trasig batteriet; de skall omedelbart bytas ut

• Försök ej ta isär laddaren eller batteriet

• Ej återuppladdningsbara batterier får ej uppladdas med

FÖRKLARING AV SYMBOLERNA PÅ LADDAREN/

3 Läs bruksanvisningen före användning

4 Använd laddaren enbart inomhus

5 Dubbel isolering (ingen jordning krävs)

6 Batterierna kan expolodera om de utsätts för eld,

undanhåll batterierna från heta källor

7 Förvara maskinen/laddaren/batteriet i lokaler, där

temperaturen inte överstiger 50°C

8 Laddaren får inte kastas i hushållssoporna

9 Batteriet får inte kastas i hushållssoporna

• Kombinerad strömbrytare A 2 för till/från och

Du kan variera hastigheten steglöst från noll till maximum

genom att trycka mer eller mindre på avtryckaren

• Laddning av batteri 0

! en ny eller under en längre tid inte använd

litiumjonbatteri uppnår först efter ca. 3 laddnings-

/urladdningscykler full kapacitet

- anslut laddaren till ett vägguttag enligt bilden 0a

- den gröna lampan B tänds för att indikera att laddaren

är klar för användning 0a

- sätt i batteriet i laddaren enligt anvisningarna 0b

! batteriet kan också vara kvar i verktyget under

laddningen; i sådana fall kan verktyget inte slås på

- den gröna lampan B blinkar vilket indikerar att batteriet

erhåller laddning 0c

- efter ca. 1 timme är batteriet fulladdat och den gröna

lampan B slutar blinka och ger ett fast grön sken, då

laddaren automatiskt övergår till underhållsladdning 0d

! ta bort batteriet från laddaren, efter laddnignstiden

förflutit; därmed förlängs livslängden på batteriet

- om den gröna lampan B ej blinkar efter isättning av

batteriet, kan det betyda att batteriet är för kallt eller för

varmt (laddaren laddar endast batteriet vid en temperatur

mellan 0°C och 45° C); laddaren slår då automatiskt över

till underhållsladdning tills en temperatur mellan 0°C och

45°C är uppnådd och efter detta går laddaren

automatiskt över till normalladdning 0e

- litiumjonbatteriet kan laddas när som helst (batteriet

skadas inte om laddningsproceduren avbryts)

- litiumjonbatteriet behöver inte vara tomt innan

laddning (ingen “minneseekt”, som med

nickelkadmiumbatterier)

- under laddning kan laddaren och batteriet kännas varmt

vid vidröring; detta är normalt och indikerar inget fel26

- kontrollera att batteriets utsida är ren och torr innan du

placerar det i laddaren

- ladda inte då temperaturen ligger under 0°C och over

45°C eftersom detta allvarligt kan skada batteriet och

- tag ej bort batteriet från maskinen när den är igång

- om Du räknar med att ej använda Ditt maskin under en

lång tid är det bäst att dra ur laddarens stickpropp från

- när litiumjonbatteriet är tomt, stängs verktyget

- om batteriet efter en tid börjar ta slut för snabbt efter

att det laddats, kan det bero på att det är slitet och

• Reversering av rotationsriktningen !

- om inte vänster/höger är inställt i rätt läge, kan inte

strömbrytaren A 2 tryckas in

! ändra rotationsriktningen när maskinen är

- sätt in bitsen så djupt som möjligt i chucken

! använd aldrig bits med trasig axel

• Justering av vridmoment (VariTorque) #

- vridmomentet ökas genom att ringen C vrids från 1 till 19

- vid idragning av en skruv, försök först med VariTorque

position 1 och öka tills det rätta djupet är nått

- läget D låser kopplingen för att möjliggöra tyngre

(ej slag-)borrnings- eller skruvdragningsjobb

- läget E kopplingen för att enbart möjliggöra

! kontrollera att växellägesomkopplaren G står

på läge HIGH när chuckringen C är inställd

på slagborrningsläget

! använd inte slagborrningsläget E för borrning i

trä, metall, keramik eller plast då detta kan skada

• Mekaniskt växelval $

- ställ in omkopplaren G på önskat varvtal

! påverka växellägesomkopplaren när maskinen

- för skruvdragning och borrning av stora diametrar

- för borrning av små diametrar

Slår automatiskt av verktyget när

1) belastningen är för stor

2) när batteriets temperatur över- eller underskrider

arbetsområdet -10 till +60°C

3) litiumjonbatteriet är nästan tomt (för att skydda mot

fullständig urladdning)

! fortsätt inte trycka på till-/frånknappen

efter att verktyget stängts av automatiskt;

batteriet kan skadas

• Punktbelysning H %

Punktbelysningen H tänds automatiskt när brytaren

• Fattning och styrning av maskinen ^

! under arbetet, håll alltid verktyget i det grå greppet

- håll ventilationsöppningarna J 2 ej övertäckta

- lägg inte för mycket tryck på maskinen; låt maskinen

• Använd rätt bits &

! använd endast skarpa bits

• När du borrar i järnmetaller

- förborra ett mindre hål då ett större behövs

- olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan

av trämaterialet skall förborrning ske för att undvika

• För bästa användning av maskinen är det nödvändigt

med ett jämnt tryck på skruven, speciellt vid urdragning

• Vid skruvning i hårt trä bör man först förborra ett hål

• Splinterfri borrning i trä *

• Dammfri borrning i vägg (

• Dammfri borrning i tak )

• Borrning i kakel utan att slinta ¡

• För er tips se www.skileurope.com

• Det här verktyget är inte avsedd för yrkesmässig

• Håll din maskin och laddaren ren

- rengör kontaktytorna i laddaren med alkohol eller

kontaktrengöringsmedel

! dra ur laddarens stickpropp från elurtaget

• Om i elverktyget/laddaren trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör reparation

utföras av auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget eller laddaren i odemonterat skick

tillsammans med inköpsbevis till försäljaren eller till

närmaste SKIL serviceverkstad (adresser till

servicestationer och sprängskisser av maskiner nns

på www.skileurope.com)

- om laddaren är defekt sänd in både laddare och

batteri till försäljaren eller SKIL serviceverkstad

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen 8 kommer att påminna om detta när det är

• Batteriet måste hållas ifrån vår miljö och får således inte

kastas som vanligt hushållsavfall (symbolen 9 kommer

att påminna om detta när batteriet är slut)

! före avyttring av batterierna, tejpa kontaktytorna

med kraftig tejp för att undvika kortslutning27

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och dokument:

EN 60335, EN 61000, EN 60745, EN 55014, enl.

bestämmelser och riktlinjema 2006/95/EG,

2004/108/EG, 2006/42/EG

• Teknisk tillverkningsdokumentation finns hos:

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 89 dB(A) och ljudeektnivån 100 dB(A)

(standard deviation: 3 dB), och vibration ✱ m/s²

(hand-arm metod; onoggrannhet K = 1,5 m/s²)

✱ vid borrning i metall 4,5 m/s²

✱ vid slagborrning i betong 16,0 m/s²

✱ vid skruvdragning 1,0 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

omdrejningstal i ubelastet tilstand

- lav omdrejningstal

Oppladbar slagbormaskin

eller skruing med tung belastning
