Produkttype	Dipol søjlehøjttaler
Akustisk system	3-vejs dipol
Basenhed	2 x 12 tommer (2 x 380 mm)
Anbefalede lyttepositioner	30° vinkel i forhold til hver højttaler, afstand mellem højttalere lig med lytteafstand
Anbefalet afstand til bagvæg	90 cm (3 ft)
Anbefalet afstand til sidevægge	1,20 m (4 ft)
Vinkel i forhold til bagvæg	10 grader
Kablingstype	Enkelt, bi-wiring eller bi-amping
Afkoblingsspidser	Skruelige, med gummihatter eller metalskruer som tilvalg
Stof forside	Aftagelige, minimal indvirkning på lyden
Stof bagside	Aftagelige, holdt af magneter, ingen lydpåvirkning
Rengøring	Blød, tør eller let fugtig klud; ingen rengøringsmidler
Producentgaranti	7 år fra fakturadato
Anbefalet tilspilningsperiode	2 til 3 dages lytning

Ofte stillede spørgsmål - R 907 JAMO

Hvordan placerer jeg Jamo R 907 højttalere for optimal lyd?

Placer højttalerne 90 cm fra bagvæggen og 1,20 m fra sidevæggene. Vip dem 10 grader i forhold til bagvæggen. Den ideelle lytteposition er i 30 grader i forhold til hver højttaler, i en afstand lig med afstanden mellem de to højttalere.

Hvordan installerer jeg afkoblingsspidserne?

Læg højttaleren på siden (beskyttet med håndklæder) for at skrue de fire spidser i. Du kan bruge de medfølgende gummihatter eller metalskruer til at beskytte gulvet. Juster spidserne for perfekt stabilitet.

Hvilken type kabling er mulig med Jamo R 907?

Du kan bruge enkelt kabling (kortslutningsbroer på plads), bi-wiring (kortslutningsbroer fjernet) eller bi-amping (kortslutningsbroer fjernet, to identiske forstærkere anbefales).

Skal stofdækslerne fjernes for bedre lydkvalitet?

Forsiderne har minimal indvirkning, men det anbefales at fjerne dem ved kritisk lytning. Bagdækslerne har ingen indvirkning på lyden, du kan lade dem sidde efter smag.

Hvordan rengør jeg Jamo R 907 højttalere?

Brug en blød og ren klud til aftørring. Til genstridige mærker kan en let fugtig klud bruges. Brug aldrig rengøringsmidler eller aggressive produkter.

Hvad er den anbefalede tilspilningstid?

Lyt til højttalerne i 2 til 3 dage, før du foretager finjusteringer. Dette giver højttalerne tid til at spille til og vænne sig til deres lyd.

Hvad gør jeg, hvis mit lytterum har meget reflekterende overflader?

Tilføj akustikpaneler, gardiner, møbler eller en reol for at dæmpe refleksioner. Et dæmpet rum forbedrer lyttekomforten.

Hvordan tilslutter jeg Jamo R 907 i bi-amping?

Fjern kortslutningsbroerne fra terminalen. Tilslut de to øverste stik til en forstærker til diskanter, og de to nederste til en anden forstærker til basser og mellemtoner. Brug helst identiske forstærkere.

Hvad dækker garantien for Jamo R 907?

Producentgarantien er på 7 år fra fakturadato. Den dækker fabrikationsfejl, men ikke skader som følge af fejlbrug, uautoriseret modifikation osv. Gem den originale faktura.

Kan jeg flytte højttalerne med spidserne monteret?

Undgå at flytte dem ved at vippe, hvis de har spidser, især på trægulv. Flyt dem altid ved at løfte, uden at spidserne glider.

BRUGSANVISNING R 907 JAMO

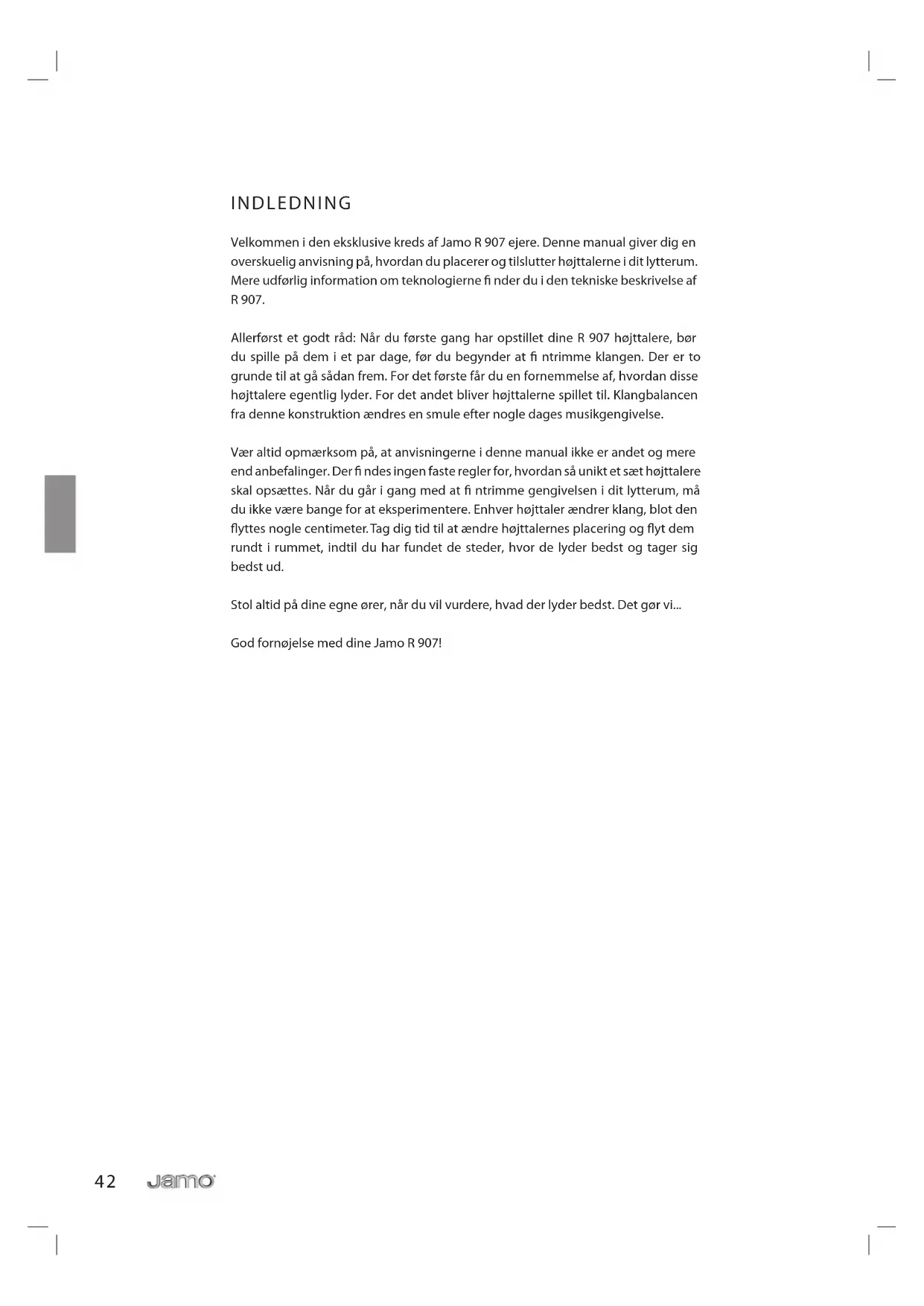

Velkommen i den eksklusive kreds af Jamo R 907 ejere. Denne manual giver dig en overskuelig anvisning på, hvordan du placerer og tilslutter højttalerne i dit lytterum. Mere udførlig information om teknologierne fi nder du i den tekniske beskrivelse af R 907.

Allerførst et godt råd: Når du første gang har opstillet dine R 907 højttalere, bør du spille på dem i et par dage, før du begynder at fi ntrimme klangen. Der er to grunde til at gå sådan frem. For det første får du en fornemmelse af, hvordan disse højttalere egentlig lyder. For det andet bliver højttalerne spillet til. Klangbalancen fra denne konstruktion ændres en smule efter nogle dages musikgengivelse.

Vær altid opmærksom på, at anvisningerne i denne manual ikke er andet og mere end anbefalinger. Der findes ingen faste regler for, hvordan så unikt et sæt højttalere skal opsættes. Når du går i gang med at fintrimme gengivelsen i dit lytterum, må du ikke være bange for at eksperimentere. Enhver højttaler ændrer klang, blot den flyttes nogle centimeter. Tag dig tid til at ændre højttalernes placering og flyt dem rundt i rummet, indtil du har fundet de steder, hvor de lyder bedst og tager sig bedst ud.

Stol altid på dine egne ører, när du vil vurdere, hvad der lyder bedst. Det gør vi...

God fornøjelse med dine Jamo R 907!

PLACERING

Som udgangspunkt foreslår vi, at du starter med at stille dine R 907 ca. 90 cm fra bagvæggen og ca. 120 cm fra hver sidevæg.

Hvis du vinkler højttalerne ca. 10 grader i forhold til bagvæggen, refl ekteres lyden asymmetrisk fra bag- og sidevæggene, så du oplever en akustik som i et meget større rum.

Husk også at en dipol-højttaler praktisk talt ikke sender lyd ud til siderne. Du kan udnytte denne egenskab til at modvirke refl eksioner fra sidevæggene ved at variere vinklen i forhold til din lytteposition.

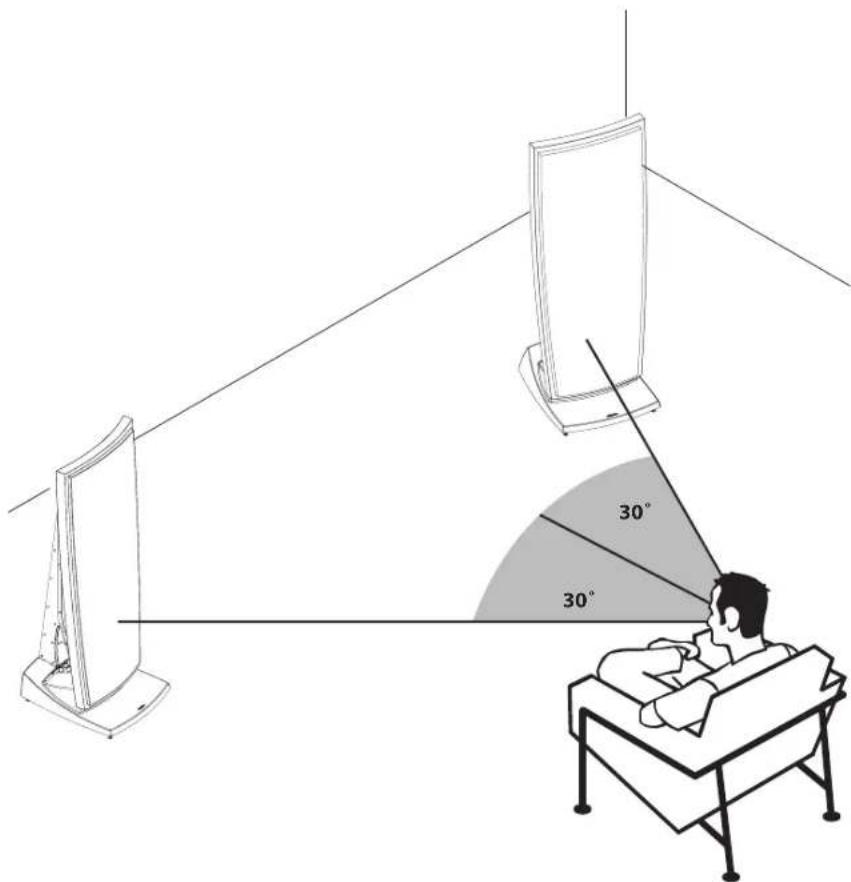

Den bedste lytteposition fi nder du ved at placere dig i en vinkel på 30 grader i forhold til hver højttaler. Når du gør det, kommer du til at sidde i omtrent samme afstand fra højttalerne som mellemrummet mellem dem. Fordelen ved denne placering er, at de direkte udstrålede lyde fra hver højttaler krydser hinanden i et punkt bag dig.

HVIS DIT LYTTERUM...

a) ikke giver mulighed for at stille højttalerne i de anbefalede afstande fra bag- og sidevæggene, eller...

b) har stærkt reflekterende flader, f.eks.vinduer og nøgne vægge af mursten eller beton, eller...

c) bare ikke lyder helt rigtigt,

... anbefaler vi stærkt, at du dæmper rummets kritiske fl ader. Dette kan gøres ved simpelthen at øge møbleringen med gardiner, stole, sofaer, bogreoler osv. En dæmpet flade er altid at foretrække frem for en hård, reflekterende flade.

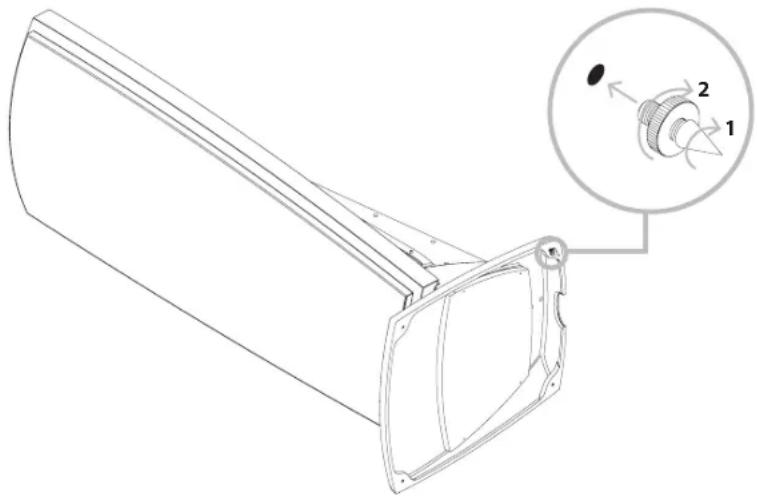

Efter at du har fundet højttalernes omtrentlige placering, er det nu tid til at montere de medfølgende spikes. På grund af R 907's høje vægt, anbefaler vi, at du forsigtigt lægger den enkelte højttaler ned på én af siderne og skruer alle fi re spikes i, mens den ligger sådan. Før du gør dette, bør du dog sørge for at lægge nogle tykke håndklæder eller lignende under højttalerens side. Dette vil ikke alene forhindre, at R 907's blanke overfl ade bliver ridset, men også undgå, at den sætter grimme mærker i gulvet.

Når du har skruet de medfølgende spikes i, anbefaler vi, at du forsyner dem med de hårde gummifødder samt metal supports, som også kommer med højttalerne. Disse fødder beskytter gulvet mod skader og giver dig mulighed for forsigtigt at løfte højttalerne op i lodret stilling. Når de står op, er det nemt at justere deres spikes, så de står helt stabilt.

Der fi ndes mange forskellige typer gulve, så vi har givet dig tre valgmuligheder, når det gælder spikes. Du kan lade de hårde gummifødder og metal supports blive siddende, lægge én af de fi re metal supports under hver spike, eller stille de spidse spikes direkte på gulvet. Vælg altid den løsning, som får højttalerne til at stå mest stabilt på underlaget i dit lytterum.

Hvis du bruger vores spikes uden de hårde gummifødder eller metal supports, får du den bedste understøttelse af højttalerne og den højeste lydkvalitet. Hvis du vil skåne dit gulv for mærker, er gummifødderne eller metal supports et godt kompromis. Klangmæssigt er der faktisk kun en ganske lille forskel mellem dem. Brug den løsning, som passer bedst til dit gulv.

Advarsel: Vær forsigtig, når du bruger de spidse spikes sammen med metal supports. Du vil ikke bryde dig om at få en fi nger i klemme mellem de to!

Uanset hvilken spike-løsning du vælger, bør du løfte højttalerne helt fri af gulvet, hvis du får behov for at fl ytte dem. Hvis du prøver at kante dem frem eller tilbage, kan især et hårdt trægulv tage alvorlig skade.

TILSLUTNING

SINGLE-WIRING

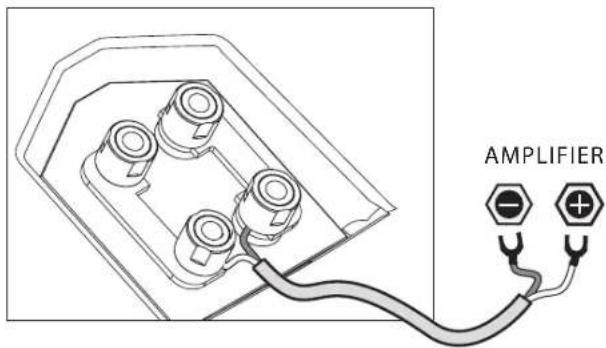

Hvis du tilslutter højttalerne via et enkelt kabel, skal kortslutningsbøjlerne være fastspændt som vist på tegningen.

AMPLIFIER

BI-WIRING

Hvis du foretrækker en Bi-Wiring kabelføring, bør du sørge for at afmontere kortslutningsbøjlerne, før du tilslutter dine højttalerkabler.

AMPLIFIER

BI-AMPING

I et Bi-Amping system er det yderst vigtigt, at du sørger for at afmontere kortslutningsbøjlerne, før du tilslutter dine højttalerkabler. Det øverste sæt terminaler bruges til diskantenheden, mens det nederste sæt driver bas- og mellemtoneenhederne.

Hvis du vælger denne løsning, anbefaler vi, at du bruger identiske forstærkere til de to sæt terminaler.

AMPLIFIER 1 AMPLIFIER 2

FRONT OG BAG STOFRAMMER

Stoframmerne til fronten er konstrueret til at have minimal indvirkning på lydkvaliteten. Til kritisk lytning anbefaler vi dog, at du tager dem af.

De bageste stoframmer har ingen indfl ydelse på lydkvaliteten. Det er helt op til dig og din smag, om de skal være monteret eller ikke.

Vær altid forsigtig, når du afmonterer eller påsætter front og bag stoframmerne, så du undgår ridser og andre mærker.

For nemmest at af- og påmontere stoframmen anbefaler vi at du tager fat i den lige ud for de to øverste befæstigelser.

For at sikre optimal balance når du løfter frontstoffet af, anbefaler vi, at du tager fat ca. hvor de to top-kroge er placeret.

Vær opmærksom på, at den forreste stoframme – ligesom selve højttaleren – ikke er nogen konventionel konstruktion. Når du sætter stoframmen på, bør du sikre dig, at alle de fire metalkroge på rammen hviler sikkert på de fire skruer. Hvis stoframmen sidder forkert, kan den muligvis falde af og tage skade.

Hvis du vælger at fjerne frontstoffet i længere tid, anbefaler vi, at de 4 "monterings-skruer" fjernes for således at opnå et mere estetisk udtryk.

For at opnå et mere elegant udseende hvis du vælger at have stoffet afmonteret i længere tid, kan de fi re skruer der holder stoframmen afmonteres.

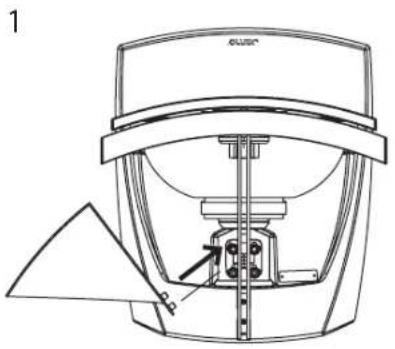

Du bør også være opmærksom på, at den bageste stoframme hovedsagelig fastholdes af magneter. Når du monterer den, bør du forsigtigt trykke de to holdere på stoframmen ind i de tilsvarende bøsninger på metalbøjlen og derefter skubbe den imod magneterne på højttalerbaffl en.

Brug kun en ren og blød, fnugfri klud til rengøring af R 907. Hvis der er fedtfi ngre eller andet fastsiddende smuds på højttalerne, kan kluden fugtes med rent vand eller et mildt rengøringsmiddel.

Brug under ingen omstændigheder nogen form for opløsnings- eller slibemiddel på eller i nærheden af disse højttalere.

SPECIFICATIONS

Type....R 907

System....3-way dipole

Woofer (In / mm)....2 x 12 / 2 x 380

Garantiperioden træder i kraft fra den på fakturaen påførte købsdato. Tidsrummet for garantiens dækning er som følger:

• 7 år

Alle henvendelser om garanti skal ske til forhandleren.

Ved anmodning om servicering under garanti skal original faktura medbringes.

Hvad omfatter garantien:

Med undtagelse af nedenstående dækker garantien alle fabrikations- og materialefejl på produktet.

Hvad omfatter garantien ikke:

• Fejl opstået som følge af uheld, misbrug, normalt slid, misligholdelse, spændingsudsving, overbelastning, lynnedslag og force majeure i øvrigt
• Fejl opstået som følge af ukorrekt installering eller betjening
• Fejl opstået som følge af modifi kation/reparation/forsøg på reparation foretaget af et ikke-autoriseret service center
• Fejl opstået i forbindelse med brugen af uoriginale reservedele
• Fejl på produkter med ændret eller manglende serienummer
• Fejl i øvrigt på grund af forhold eller omstændigheder, som leverandøren ikke er ansvarlig for

Omkostninger til transport i forbindelse med servicering er ikke omfattet af garantien.

Leverandøren er alene forpligtet til at udbedre eller omlevere fejlbehæftede dele eller produkter, og leverandøren er ikke ansvarlig for indirekte tab og/eller følgeskader i øvrigt ved brugen af produktet. Erstatningen kan ikke overstige værdien af det leverede.

I det omfang nærværende betingelser, herunder ansvarsbegrænsning m.v., måtte stride mod ufravigelige regler i kundens bopælsland har disse regler forrang i forholdet til nærværende bestemmelser.
