Produkttyp	Dipol golvhögtalare
Akustiskt system	3-vägs dipol
Basenhet	2 x 12 tum (2 x 380 mm)
Rekommenderade lyssningspositioner	30° vinkel från varje högtalare, avstånd mellan högtalare lika med lyssningsavstånd
Rekommenderat avstånd bakvägg	90 cm (3 ft)
Rekommenderat avstånd sidoväggar	1,20 m (4 ft)
Vinkel mot bakvägg	10 grader
Kabeltyp	Enkel, bi-wiring eller bi-amping
Avkopplingspikar	Gängade, med gummihättor eller metallmuttrar som tillval
Tyg framsidor	Avtagbara, minimal påverkan på ljudet
Tyg bakstycken	Avtagbara, hålls med magneter, ingen påverkan på ljudet
Rengöring	Mjuk och torr eller lätt fuktig trasa; inget rengöringsmedel
Tillverkarens garanti	7 år från faktureringsdatum
Rekommenderad inkörningstid	2 till 3 dagars lyssning

Vanliga frågor - R 907 JAMO

Hur placerar man Jamo R 907-högtalarna för optimalt ljud?

Placera högtalarna 90 cm från bakväggen och 1,20 m från sidoväggarna. Luta dem 10 grader mot bakväggen. Den ideala lyssningspositionen är 30 grader från varje högtalare, med ett avstånd lika med avståndet mellan de två högtalarna.

Hur installerar man avkopplingspikarna?

Lägg högtalaren på sidan (skyddad med handdukar) för att skruva i de fyra pikarna. Du kan använda de medföljande gummihättorna eller metallmuttrarna för att skydda golvet. Justera pikarna för perfekt stabilitet.

Vilken typ av kabeldragning är möjlig med Jamo R 907?

Du kan använda enkel kabeldragning (byglar på plats), bi-wiring (byglar borttagna) eller bi-amping (byglar borttagna, två identiska förstärkare rekommenderas).

Måste man ta bort tygskydden för bättre ljudkvalitet?

Framsidorna har minimal påverkan, men det rekommenderas att ta bort dem för kritisk lyssning. Bakskydden har ingen påverkan på ljudet, du kan låta dem vara efter eget tycke.

Hur rengör man Jamo R 907-högtalarna?

Använd en mjuk och ren trasa för dammtorkning. För envisa märken är en lätt fuktig trasa acceptabel. Använd aldrig rengöringsmedel eller aggressiva produkter.

Vilken är den rekommenderade inkörningstiden?

Lyssna på högtalarna i 2 till 3 dagar innan du gör finjusteringar. Detta låter högtalarna köras in och du vänjer dig vid deras ljud.

Vad gör jag om mitt lyssningsrum har mycket reflekterande ytor?

Lägg till akustikpaneler, gardiner, möbler eller en bokhylla för att dämpa reflektionerna. Ett dämpat rum förbättrar lyssningskomforten.

Hur ansluter man Jamo R 907 i bi-amping?

Ta bort byglarna från anslutningspanelen. Anslut de två övre kontakterna till en förstärkare för diskant, och de två nedre till en andra förstärkare för bas och mellanregister. Använd helst identiska förstärkare.

Vad omfattar garantin för Jamo R 907?

Tillverkarens garanti är 7 år från faktureringsdatum. Den täcker dolda fel, men inte skador orsakade av felaktig användning, ej godkänd modifiering osv. Spara originalfakturan.

Kan jag flytta högtalarna med pikarna installerade?

Undvik att flytta dem genom att luta om de har pikar, särskilt på parkettgolv. Lyft alltid högtalarna istället för att dra dem med pikarna.

BRUKSANVISNING R 907 JAMO

Främre och bakre tygskydden 59

Rengöring 60

Specifications 60

Garantins omfattning 61

INTRODUKTION

Välkommen till den exklusiva cirkeln av Jamo R 907-ägare! Den här bruksanvisningen ger dig en snabb överblick över hur du kopplar in dina högtalare i rummet. För mer ingående information om själva tekniken hänvisar vi dig till R 907-högtalarens tekniska beskrivning.

Först ett gott råd. När du är klar med inkopplingen av dina R 907, ta några dagar på dig för att lyssna till dem innan du börjar fi njustera ljudet. Detta tjänar två syften. För det första får du en känsla av hur de här högtalarna låter. För det andra ger det högtalarna en inspelningsperiod. Högtalarens tonkvalitet förändras något efter de första dagarnas musiklyssning.

Kom ihåg att anvisningarna i denna bruksanvisning endast är en rekommendation. Det fi nns inga benhårda regler för hur man kopplar in ett par högtalare så pass unika som de här. När du börjar fi njustera deras prestanda i rummet, var inte rädd för att experimentera: alla högtalare låter annorlunda när de fl yttas några centimeter. Känn dig fri att ändra högtalarnas läge och fl ytta runt dem i rummet för att bestämma vad som är det bästa lyssnar- och ljudläget för just dig.

Lita alltid på ditt eget omdöme när du bestämmer vad som låter bäst. Det gör vi...

Lyssna och njut!

PLACERING

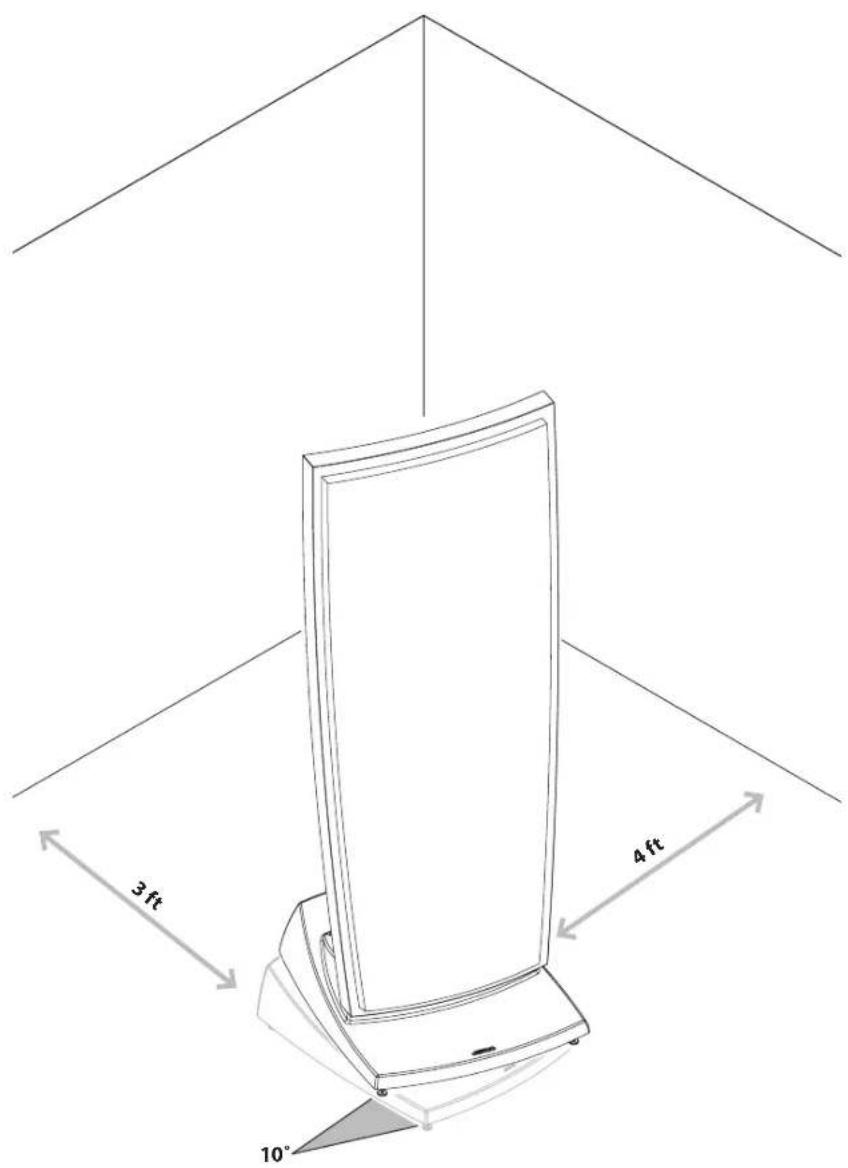

Som startläge föreslår vi att du först placerar dina R 907 cirka 90 cm från bakväggen och cirka 120 cm från sidoväggen.

Att vinkla högtalarna 10 grader mot bakväggen kommer att återkasta det utsända ljudet från bakväggen och sidoväggarna, vilket ger ett akustiskt intryck av att rummet är mycket större än det är.

Kom också ihåg att en dipolhögtalare knappt sänder ut något ljud alls från sidan. Du kan använda denna egenskap för att hejda refl ektioner från sidoväggen genom att variera toe-in vinkeln.

För att hitta bästa lyssningsläget ställer du dig i en 30 graders vinkel från varje högtalare. Genom att göra så placerar du dig på ungefär samma avständ från högtalarna som det verkliga mellanrummet mellan dem. Fördelen med detta är att de direktutsända ljuden från varje högtalare korsar varandra i en punkt bakom dig.

OM DITT RUM...

a) inte gör att du kan placera högtalarna på rekommenderat avständ från bakväggen och sidoväggarna eller...

b) har högrefl ektiva ytor (t.ex. glasfönster eller nakna gipsväggar) eller...

c) det fortfarande inte låter riktigt rätt

...rekommenderar vi starkt att du dämpar rummets kritiska ytor. Detta görs genom att helt enkelt sätta upp gardiner eller placera ut möbler, bokhyllor m.m. En dämpad yta föredras nästan alltid framför en hård refl ektiv yta.

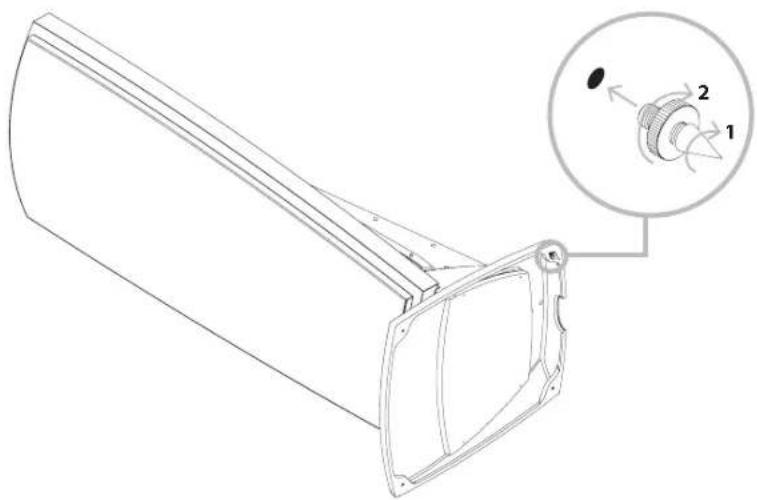

När placeringen av högtalarna är klar är det dags att skruva i spikfötterna. R 907-högtalarens vikt gör att vi rekommenderar att du försiktigt lägger den på sidan och skruvar i alla fyra spikfötterna samtidigt. Innan du gör det, är det emellertid viktigt att lägga några tjocka handdukar eller liknande under högtalarens sida. Detta förhindrar att ytan under högtalaren repas av misstag eller, något som är lika viktigt, att du får ett stort märke i golvet.

När du har skruvat i spikfötterna rekommenderar vi att du passar in dem mot de hårda gummifötterna som medföljer. Dessa skonar golvet från skador och gör att du varsamt kan ställa högtalarna i upprättstående läge. När de väl står upprätt, justeras spikfötterna för att ge optimalt stöd.

Golvytor varierar avsevärt, så vi har gett dig tre valmöjligheter när det gäller spikfötterna. Du kan behålla de hårda gummifötterna på spikfötterna, placera spikfötterna på de fyra avsedda metallbrickorna eller placera spikfötterna direkt på golvet. Välj alltid det som ger största möjliga stabilitet för dina högtalare i just ditt hem.

Att använda spikfötterna utan de hårda gummifötterna eller metallbrickorna ger bästa möjliga stöd och ljudkvalitet. Om du däremot vill skona golvet från märken, är gummifötterna eller metallbrickorna en bra kompromiss. Ljudmässigt är det egentligen ingen större skillnad mellan dem – använd vad som passar bäst för just ditt golv.

Ett varningens ord: var försiktig när du använder spikfötterna tillsammans med metallbrickorna – det är inte roligt att fastna med ett fi nger mellan dem!

Vad du än väljer, undvik att "dra runt" med högtalarna om du måste fl ytta dem till ett annat läge... speciellt på hårda trägolv!

ANSLUTNING

SINGLE-WIRING

Vid single-wiring bör terminalens byglar anslutas såsom visas på bilden.

AMPLIFIER

BI-WIRING

Om du vill använda bi-wiring, ska du ta bort alla terminalbyglarna innan du ansluter dina högtalarkablar.

AMPLIFIER

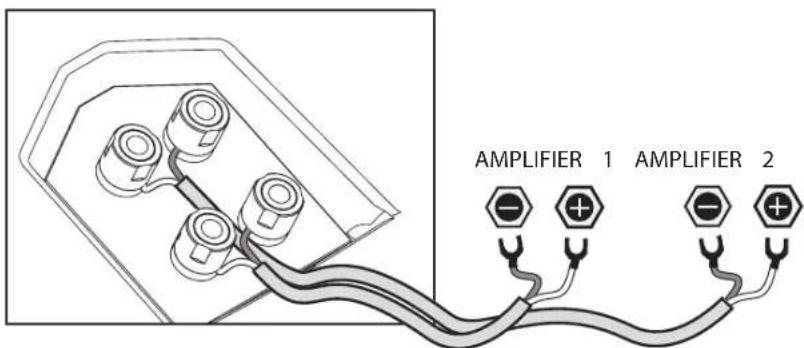

BI-AMPING

I ett system med bi-amping är det viktigt att du tar bort terminalbyglarna innan du ansluter kablarna. Det övre terminalparet driver diskantelementet, medan det undre paret driver bas- och mellanregisterelementen.

Om du gör dessa val, rekommenderar vi att du använder identiska förstärkare för bägge terminalerna.

AMPLIFIER 1 AMPLIFIER 2

FRÄMRE OCH BAKRE TYGSKYDDEN

De främre tygskydden har utarbetats för att påverka ljudkvaliteten så lite som möjligt. För kritisk lyssning rekommenderar vi emellertid att du tar bort dem.

De bakre tygskydden påverkar inte ljudkvaliteten. Det är helt upp till dig själv och din estetiska preferens om du väljer att ha dem kvar eller inte.

När du tar av eller sätter på det främre eller bakre tygskyddet, måste du emellertid se till att du gör det varsamt för att undvika repor eller märken.

- Vi rekommenderar att du har händerna i nivå men de översta två krokarna på tygfronten när du lyfter den, för bästa balans.

Vi rekommenderar att du tar tag ungefär där de två översta krokarna sitter fast, när du lyfter av tygfronten, för optimal balans

Lägg märke till att det främre tygskyddet, precis som själva högtalaren, inte är av konventionell design. När du sätter på skyddet, se till att alla fyra metallhakarna på ramen sitter säkert på alla fyra skruvarna. Om skyddet inte placeras korrekt, kan det falla av och eventuellt skadas.

Om du väljer att ha tygfronten av i längre perioder, kan de fyra skruvar, där tygfronten sitter monterad skruvas av för en attraktivare estetisk look.

Om du väljer att ha tygfronten avmonterad en längre tid, kan de fyra skruvarna som håller tygfronten skruvas av, för ett mer estetiskt attraktivt utseende.

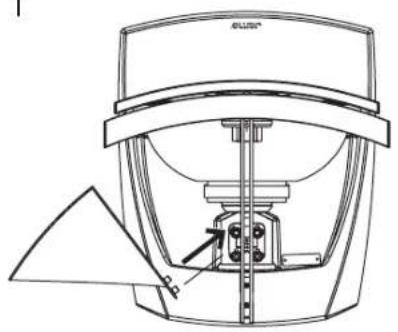

Det är också värt att lägga märke till att det bakre tygskyddet huvudsakligen sitter fast med magneter. När du sätter på det, bör du se till att du varsamt skjuter in de två tygskyddshållarna i respektive hål.

1

Använd en dammfri trasa när du rengör R 907-högtalarna. Mot envisare fl äckar går det bra att använda en lätt fuktad trasa.

Under inga omständigheter får du använda någon form av rengöringsmedel på eller i närheten av högtalarna.

SPECIFICATIONS

Type....R 907

System 3-way dipole

Woofer (In / mm)....2 x 12 / 2 x 380

Garantiperioden gäller från det datum då produkten är inköpt. Garantin gäller enligt följande tidsperioder.

• 7 år

Vid garantiförfrågan, kontakta din återförsäljare.

Om du behöver service under garantiperioden, skall du bifoga originalkvittot.

Fel som täcks av garantin:

Med undantag av nedanstående fel, täcker garantin alla produktions- och materialfel på produkten.

Fel som inte täcks av garantin:

• Fel som uppstått på grund av olyckor, oaktsamhet, normalt slitage, felaktig skötsel, spänningsvariationer, överbelastning, åsknedslag och andra force major händelser.
• Fel som uppstått genom okorrekt installering eller handhavande.
• Fel som uppstått genom modifi erings/reparationsförsök utförda av en icke auktoriserad serviceverkstad.
• Fel som uppstått genom användning av icke originaldelar.
• Fel på produkter med ändrade eller försvunna serienummer.
• Andra fel som uppstår genom omständigheter utanför tillverkarens kontroll.

Transportkostnader för service omfattas ej av garantin.

Leverantören är endast skyldig att reparera eller byta ut defekta delar eller produkter och är inte ansvarig för indirekta förluster eller skador i samband användningen av produkten. Ett byte får inte överskrida värdet av produkten som omfattas av garantin.

I den mån bifogade villkor, inklusive begränsning av skadeersättning, inte överensstämmer med gällande bestämmelser i det land som kunden vistas, har de sistnämnda företräde.
