home Applique murale/plafonnier LED à 3 spots - Forbrugsprodukt LIVARNO - Gratis brugsanvisning og manual

BRUGSANVISNING home Applique murale/plafonnier LED à 3 spots LIVARNO

LED LOFTSLAMPE Monterings-, betjenings- og sikkerhedshenvisninger

SikkerhedSide 71 SikkerhedshenvisningerSide 71

ForberedelseSide 73 Nødvendigt værktøj og materialeSide 73

Før installationenSide 73 IbrugtagningSide 73 Montering af lampeSide 73 Justering af spotSide 73 Skift af lyskildeSide 74

Vedligeholdelse og rengøringSide 74 BortskaffelseSide 74 Garanti og serviceSide 74 GarantiSide ServiceadresseSide KonformitetserklæringSide ProducentSide

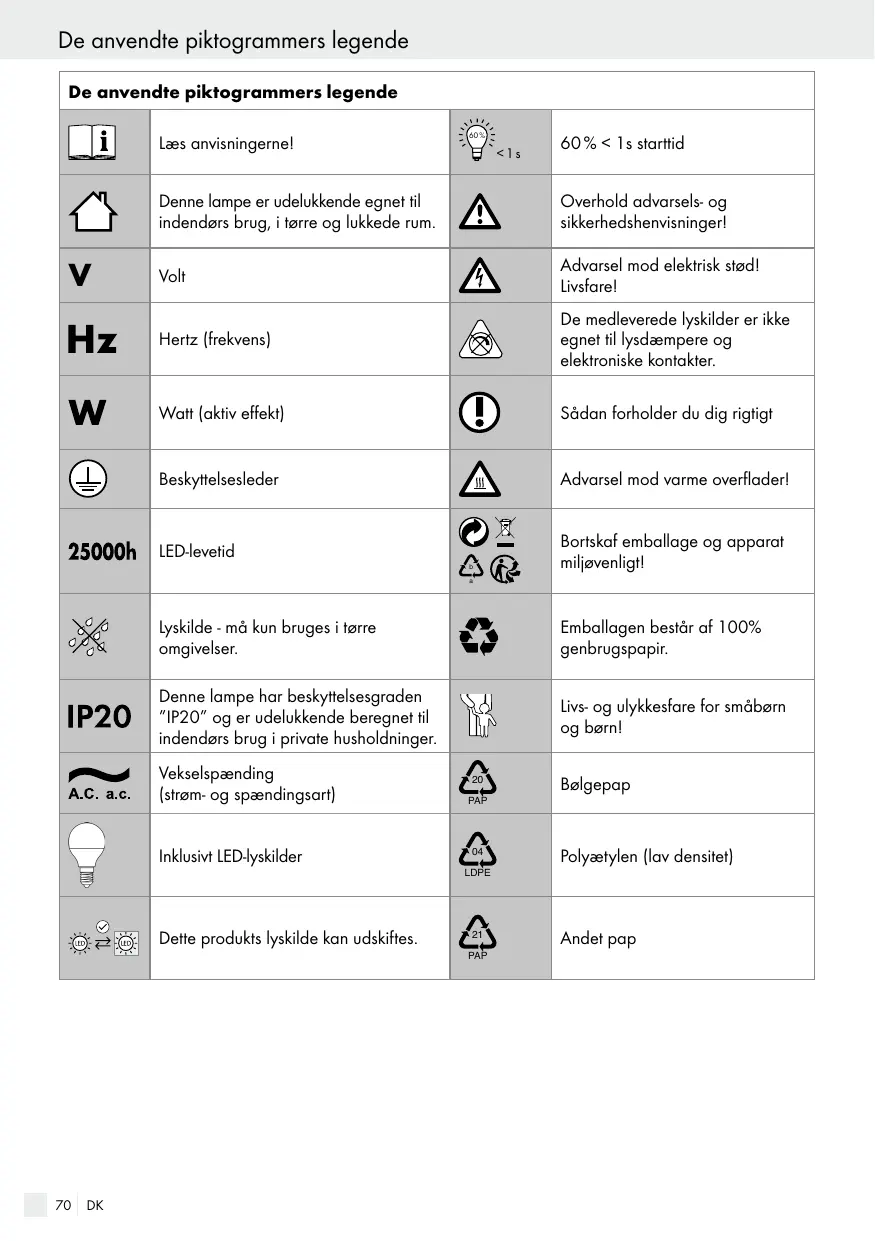

De anvendte piktogrammers legende De anvendte piktogrammers legende Læs anvisningerne!

Denne lampe er udelukkende egnet til indendørs brug, i tørre og lukkede rum.

Overhold advarsels- og ­sikkerhedshenvisninger!

Advarsel mod elektrisk stød! Livsfare!

De medleverede lyskilder er ikke egnet til lysdæmpere og ­elektroniske kontakter.

Sådan forholder du dig rigtigt

Bortskaf emballage og apparat miljøvenligt!

Lyskilde - må kun bruges i tørre ­omgivelser.

Emballagen består af 100% ­genbrugspapir.

Denne lampe har beskyttelsesgraden ”IP20” og er udelukkende beregnet til indendørs brug i private husholdninger.

Livs- og ulykkesfare for småbørn og børn!

Vekselspænding (strøm- og spændingsart) Inklusivt LED-lyskilder

Dette produkts lyskilde kan udskiftes.

Indledning/Sikkerhed LED loftslampe

Beskrivelse af de enkelte dele

Indledning Vi ønsker dig tillykke med købet af dit nye apparat. Med købet har du besluttet dig for et førsteklasses produkt. Læs denne betjeningsvejledning fuldstændigt og omhyggeligt igennem. Fold siden med afbildningerne ud. Denne vejledning hører til dette produkt og indeholder vigtige henvisninger om ibrugtagning og håndtering. Overhold altid alle sikkerhedshenvisninger. Kontroller inden ibrugtagningen, om den korrekte spænding er tilstede, og om alle dele er rigtigt monteret. Skulle du have spørgsmål eller være usikker med hensyn til håndteringen af apparatet, så kontakt venligst din forhandler eller servicestedet. Opbevar denne vejledning omhyggeligt og giv den i givet fald videre til tredjemand. Formålsbestemt

Denne lampe er udelukkende egnet til indendørs brug, i tørre og lukkede rum. Lampen kan monteres på alle normalt antændelige overflader. Dette apparat er kun ­bestemt til anvendelse i private hjem. Dette produkt er beregnet til normal brug.

Leverede dele Kontroller altid umiddelbart efter udpakningen, om de leverede dele er komplette, samt om produktet er i fejlfri stand. 1 LED-loftlampe, model 14161302L 2 skruer (monteringsbeslag) 2 rawlplugs 2 beskyttelsesslanger 3 lampeglas 3 LED-lyskilder 1 værktøj 1 monterings- og betjeningsvejledning

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Rawlplugs Monteringsbeslag Skrue (tilslutningskabinet) Skrue (monteringsbeslag) Tilslutningskabinet Lyskilde Værktøj Skruering Lampeglas Fatning Spot Beskyttelsesslange Nettilslutningsledning (ekstern) Kronemuffe

Tekniske data Modelnummer: 14161302L Driftsspænding: 230–240 V∼, 50 Hz Nominel effekt: LED E14, 3 x maks. 3,8 W Lyskilde: LED E14, maks. 3,8 W Beskyttelsesklasse: I Beskyttelsesart: IP20 E14: Dette produkt indeholder lyskilder i energieffektivitetsklasse ”G” (energieffektivitetsklasse iht. forordningen (EU) 2019/2015).

Sikkerhedshenvisninger Ved skader, som forårsages af ikke-overholdelse af denne betjeningsvejledning, bortfalder garantikravet! For følgeskader overtages ingen hæftelse! Ved materielle skader eller personskader, som forårsages af uhensigtsmæssig håndtering eller ikke-overholdelse af sikkerhedshenvisningerne, overtages der ingen hæftelse!

LIVS- OG ULYKKESFARE FOR ­SMÅBØRN OG BØRN! Børn må aldrig være uden opsyn med emballagen. Der består fare for kvælning gennem emballagen. Børn undervurderer ofte farerne. Hold altid børn på afstand af produktet.

Dette apparat kan benyttes af børn fra 8-årsalderen og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller mht. sikker brug af apparatet er blevet vejledt og har forstået de deraf resulterende farer. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn. ndgå livsfare på grund U af elektrisk stød

Lad el-installationen blive udført af en faguddannet elektriker eller en person, der er instrueret i udførelsen af elektriske installationer.

Kontroller lampen og nettilslutningsledningen for eventuelle skader inden hver strømtilslutning. Lampen må aldrig anvendes, hvis du konstaterer nogen som helst former for skader. Beskadigede strømledninger betyder livsfare gennem elektrisk stød. Henvend dig ved beskadigelser, reparationer og andre problemer med lampen til et servicested eller en faguddannet elektriker. Fjern sikringen inden montagen eller slå afbryderen til overstrømsbeskyttelsen i tavlen fra (0-stilling). Kontroller inden montagen, at den tilstedeværende netspænding stemmer overens med lampens nødvendige driftspænding (se kapitel ”Tekniske data”).

Undgå absolut at lampen kommer i berøring med vand eller andre væsker.

De elektriske dele må aldrig åbnes, og der må ikke stikkes genstande ind i dem. Denne slags indgreb betyder livsfare gennem elektrisk stød.

Lampen må ikke installeres på fugtigt eller ­ledende underlag! 72

DK Undgå fare for brand og tilskadekomst FARE FOR TILSKADEKOMST! Kontroller umiddelbart efter udpakningen hver lyskilde og lampeglas for beskadigelser.

Monter ikke lampen med defekte lyskilder og / eller lampeglas. Ret i givet fald henvendelse til servicestedet med henblik på ombytning. Se ikke direkte ind i LED’erne. LED’en må ikke betragtes med et optisk instrument (f.eks. lup). Kun beregnet til installering udenfor rækkevidde.

FORSIGTIG! FORBRÆNDINGSFARE GENNEM VARME OVERFLADER!

Sørg for at lampen er slukket og afkølet, inden du rører ved produktet for at undgå forbrændinger. Lyskilder udvikler stor varme i lampehovedets omgivelser.

Lad lampen køle fuldstændigt af.

Erstat defekte lyskilder omgående med nye. Inden lyskilden udskiftes, skal sikringen altid fjernes eller sikkerhedskontakten til ledningen slås fra.

Lad lampen eller emballagen ikke ligge rundt omkring og flyde. Plastikfolier /-poser, kunststofdele etc. kan blive til et farligt legetøj for børn.

De medleverede lyskilder er ikke egnet til lysdæmpere og elektroniske kontakter. Lyskilder må kun bruges i tørre ­omgivelser.

Sådan forholder du dig rigtigt Anvend kun LED-lyskilder som beskrevet kapitlet ”Tekniske data”. Monter lampen således, at den er beskyttet imod fugt og snavs. Forbered montagen omhyggeligt og giv dig god tid. Læg alle enkeltdele og yderligere ­nødvendigt værktøj eller materiale inden monteringen overskueligt og tilgængeligt til rette.

Vær hele tiden koncentreret! Vær altid opmærksom på hvad du gør og brug din sunde fornuft.

Sikkerhed/Forberedelse/Før installationen/Ibrugtagning Monter ikke lampen, hvis du er ukoncentreret eller føler dig dårligt tilpas.

Det angivne værktøj og materiale følger ikke med leveringen. Der er tale om uforpligtende angivelser og værdier til orientering. Materialets beskaffenhed afhænger af de individuelle forhold på stedet. - blyant/markeringsredskab - spændingsmåler 2-polet - skruetrækker - boremaskine - bor (ca. ø 6 mm) - skævbider - stige

Vigtigt: Den elektriske tilslutning skal ske af en faglært elektriker eller en person, der er instrueret i elektriske installationer. Denne person skal have kendskab til lampens egenskaber og bestemmelser for tilslutningen. ør dig fortrolig med alle anvisninger og afG bildninger i denne vejledning, samt med selve lampen inden installationen. Før installationen bør du sikre dig, at der ikke er spænding på den ledning, som lampen skal tilsluttes til. Fjern hertil sikringen eller slå overstrømsbeskyttelsen i tavlen fra (0-stilling).

Kontroller at der ikke er spænding med en spændingsmåler.

Fjern alt emballagemateriale fra lampen.

Ibrugtagning Montering

Fjern de synlige skruer 3 på siden af tilslutningskabinettet 5 og tag monteringsbeslaget 2 på bagsiden af. Marker borehullerne ved hjælp af de lange huller i monteringsbeslaget 2 . Bor nu fastgørelseshullerne (ca. 6 mm, dybde ca. 40 mm). Sørg for at tilførselsledningen ikke beskadiges. Før rawlpluggene 1 ind i borehullerne. Fastgør monteringsbeslaget 2 med de ­leverede skruer 4 . Løsn skrueringen 8 fra lampefatningen 10 . Sæt lampeglasset 9 forsigtigt over fatningen 10 og fastgør det, idet du spænder skrueringen 8 fast ved hjælp af det medleverede værktøj 7 . Vær opmærksom på at det sidder rigtigt. Brug til isættelsen af lyskilderne en ren, fnugfri klud. Isæt E14-lyskilden, idet du forsigtigt drejer den i fatningen med urets retning. Kontroller at den sidder rigtigt. Før nettilslutningsledningen (L og N) (ekstern) 13 gennem beskyttelsesslangerne 12 . Forbind nu lampens tilslutningsledning ved hjælp af kronemuffen 14 med nettilslutningsledningen (ekstern) 13 . Bemærk: Sørg for, at nettilslutningsledningens (ekstern) enkelte ledere tilsluttes rigtigt: strømførende leder, sort eller brun = symbol L, neutral leder, blå = symbol N, beskyttelsesleder, grøngul = symbol . Skru nu lampen sammen ved hjælp af skruerne 3 med monteringsbeslaget 2 . Din lampe er nu klar til brug.

Sæt sikringen i igen eller tænd igen for afbryderen til overstrømsbeskyttelsen.

Lad lampen køle fuldstændigt af.

Tag fat i foden og drej eller vip de enkelte spots 11 hen i den ønskede position. Spottene kan drejes med ca. 320°.

Bortskaffelse Indpakningen består af miljøvenlige ­materialer, som De kan bortskaffe over de lokale genbrugssteder.

Skift af lyskilde RISIKO FOR ELEKTRISK STØD! Skil først lampen fra strømforsyningen for at udskifte lyskilden. Fjern hertil sikringen eller slå overstrømsbeskyttelsen i tavlen fra (0-stilling). Anvend kun lyskilder som angivet i kapitlet ”Tekniske data”. Lad lampen køle fuldstændigt af. Benyt til udskiftningen en ren, fnugfri klud. Fjern den defekte lyskilde, idet du skruer E14-lyskilden forsigtigt ud mod urets retning. Sæt den nye lyskilde i, idet du drejer E14-lyskilden forsigtigt i fatningen med urets retning. Kontroller at den sidder rigtigt.

Sæt sikringen i igen eller tænd igen for afbryderen til overstrømsbeskyttelsen.

Vedligeholdelse og rengøring RISIKO FOR ELEKTRISK STØD! Afbryd altid til rengøringen lampen fra strømnettet. Fjern hertil sikringen eller slå overstrømsbeskyttelsen i tavlen fra (0-stilling). RISIKO FOR ELEKTRISK STØD! Af hensyn til den elektriske sikkerhed må lampen under ingen omstændigheder rengøres med vand ­eller andre væsker eller sænkes ned i vand. FORSIGTIG! FORBRÆNDINGSFARE GENNEM VARME OVERFLADER! Lad lampen køle fuldstændigt af.

Brug ingen opløsningsmidler, benzin eller lignende. Herved vil lampen kunne tage skade.

Anvend kun en tør, fnugfri klud til rengøring.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer/20–22: papir og pap/80–98: kompositmaterialer. P roduktet og indpakningsmaterialerne kan genbruges; bortskaf disse særskilt til en bedre affaldsbehandling. Triman-­ logoet gælder kun for Frankrig. F or miljøets skyld, så må produktet ­aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige ­forvaltning.

Garanti og service Garanti Der er 36 måneders garanti fra tidspunktet for købet af dette apparat. Apparatet er blevet omhyggeligt produceret og har gennemgået en grundig kvalitetskontrol. Indenfor garantiperioden retter vi gratis alle materiale- eller fabrikationsfejl. Skulle der alligevel vise sig mangler i løbet af garantitiden, bedes du sende apparatet til den angivne service-adresse under angivelse af følgende model-nummer: 14161302L. Garantien omfatter ikke skader som følge af ikke fagkyndig håndtering, ikkeoverholdelse af betjeningsvejledningen eller indgreb foretaget af ikke autoriserede personer samt sliddele (f.eks. pærer). Gennem garantien hverken forlænges eller fornyes garantiperioden.

Garanti og service Serviceadresse Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon TYSKLAND Tel.: +49 29 61/97 12–800 Fax: +49 29 61/97 12–199 E-Mail: kundenservice@briloner.com www.briloner.com Gratis service-nummer: Tel.: 00800/27456637

IAN 387209_2110 Opbevar kassebonen og artikelnummeret (IAN 387209_2110) som dokumentation for ­købet, så disse kan fremvises på forespørgsel.

Konformitetserklæring Dette produkt lever op til kravene iht. de gældende europæiske og nationale retningslinjer. Konformiteten er blevet påvist. Tilsvarende eklæringer og bilag er deponeret hos producenten.

Producent Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon
