home Applique murale/plafonnier LED à 3 spots - Consumptiegoed LIVARNO - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING home Applique murale/plafonnier LED à 3 spots LIVARNO

Montage-, bedienings- en veiligheidsinstructies

FR/BE Fabricant Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon

ALLEMAGNE Inhoudsopgave

Legenda van de gebruikte pictogrammen Pagina 30 Inleiding Pagina 31 Correct gebruik Pagina Omvang van de levering Pagina Beschrijving van de onderdelen Pagina Technische gegevens Pagina

Veiligheid Pagina 31 Veiligheidsinstructies Pagina 31

Voorbereiding Pagina 33 Benodigd gereedschap en materiaal Pagina 33

Voor de installatie Pagina 33 Ingebruikname Pagina 33 Lamp monteren Pagina 33 Spot instellen Pagina 34 Verlichting vervangen Pagina 34

Onderhoud en reiniging Pagina 34 Afvoer Pagina 34 Garantie en service Pagina 35 Garantieverklaring Pagina Serviceadres Pagina Conformiteitsverklaring Pagina Fabrikant Pagina

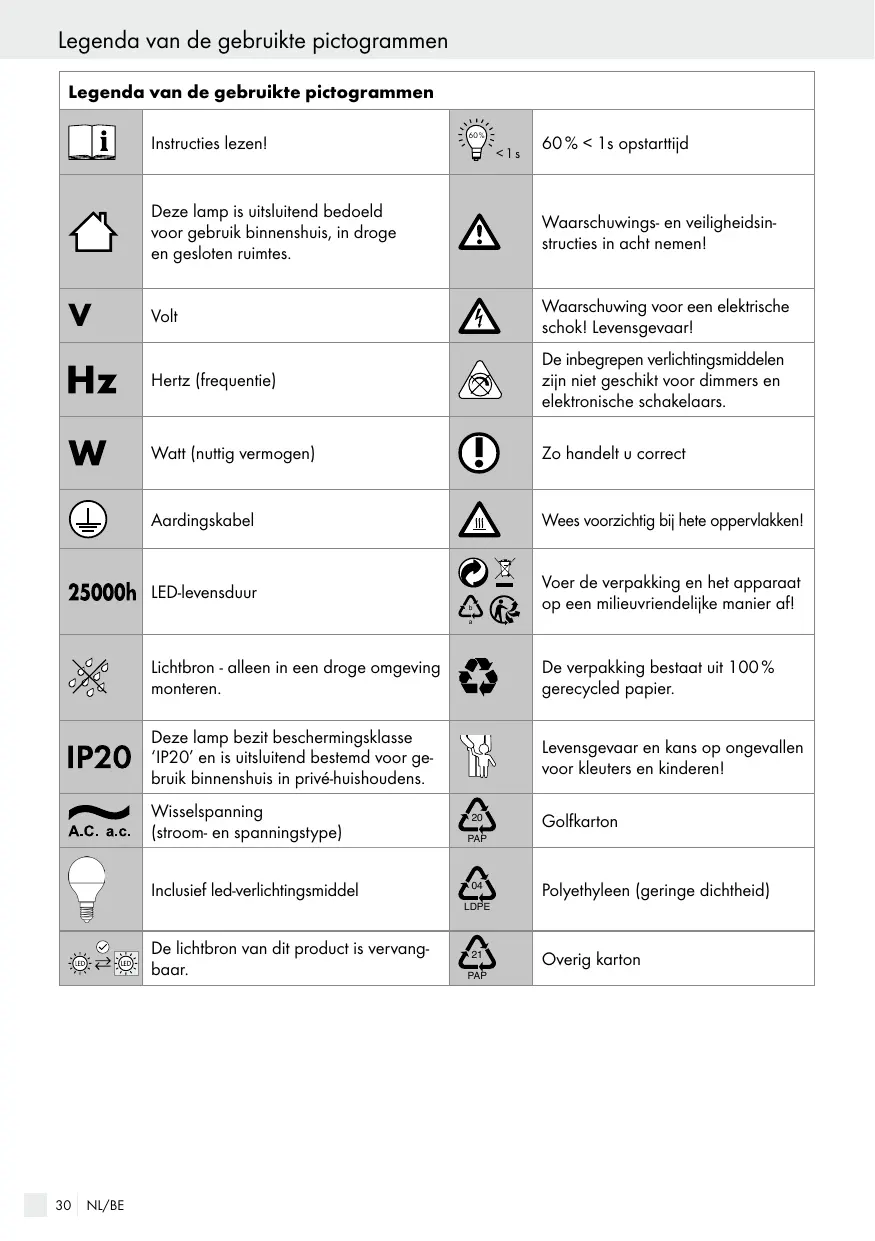

Legenda van de gebruikte pictogrammen Legenda van de gebruikte pictogrammen Instructies lezen!

60 % < 1s opstarttijd

Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimtes.

Waarschuwings- en veiligheidsinstructies in acht nemen!

Waarschuwing voor een elektrische schok! Levensgevaar!

De inbegrepen verlichtingsmiddelen zijn niet geschikt voor dimmers en elektronische schakelaars.

Zo handelt u correct

Wees voorzichtig bij hete oppervlakken!

Voer de verpakking en het apparaat op een milieuvriendelijke manier af!

Lichtbron - alleen in een droge omgeving monteren.

De verpakking bestaat uit 100 % gerecycled papier.

Deze lamp bezit beschermingsklasse ‘IP20’ en is uitsluitend bestemd voor gebruik binnenshuis in privé-huishoudens.

Levensgevaar en kans op ongevallen voor kleuters en kinderen!

Wisselspanning (stroom- en spanningstype) Inclusief led-verlichtingsmiddel De lichtbron van dit product is vervangbaar.

Inleiding/Veiligheid LED-plafondlamp Inleiding Gefeliciteerd met de koop van uw nieuwe apparaat. U hebt voor een hoogwaardig product gekozen. Lees deze gebruiksaanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en bediening. Neem altijd de veiligheidsinstructies in acht. Controleer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onderdelen goed gemonteerd zijn. Wanneer u vragen hebt of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef hem evt. aan derden door.

Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimtes. De lamp kan op alle normaal ontvlambare oppervlakken bevestigd worden. Dit product is bestemd voor het gebruik in privé-huishoudens. Dit product is bedoeld voor normaal ­gebruik.

Omvang van de levering Controleer de levering altijd direct na het uitpakken op volledigheid en optimale staat van het product. 1 LED-plafondlamp, model 14161302L 2 schroeven (montagehoek) 2 pluggen 2 beschermende slangen 3 lampenglazen 3 LED verlichtingsmiddel 1 gereedschap 1 montage- en gebruiksaanwijzing

Pluggen Montagehoek Schroef (aansluitbehuizing) Schroef (montagehoek) Aansluitbehuizing Verlichtingsmiddel Gereedschap Schroefring Lampglas Fitting Spot Beschermende slang Stroomkabel (extern) Kroonsteentje

Technische gegevens Modelnummer: Voedingsspanning: Nominaal vermogen: Lamp: Beschermingsklasse: Beschermingstype:

14161302L 230–240 V∼, 50 Hz LED E14, 3 x max. 3,8 W LED E14, max. 3,8 W I IP20

E14: Dit product bevat lichtbronnen met energie-efficiëntieklasse ‘G’ (energie-efficiëntieklasse overeenkomstig de verordening (EU) 2019/2015).

Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!

­LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen ­zonder toezicht worden uitgevoerd. ermijd levensgevaar door V elektrische schok

Laat de elektronische installatie door een opgeleide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren.

Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele beschadigingen. Gebruik uw lamp nooit, wanneer u een beschadiging hebt geconstateerd. Beschadigde stroomkabels zorgen voor levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien.

Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkast uit (0-stand).

Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde bedrijfsspanning van de lamp (zie hoofdstuk „Technische gegevens“).

Vermijd dat de lamp in contact komt met water of andere vloeistoffen.

NL/BE Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken.

De lamp niet op vochtige op geleidende ondergrond installeren! Vermijd brand- en letselgevaar GEVAAR VOOR LETSEL! Controleer na het uitpakken elke lamp en elk lampenglas onmiddellijk op beschadigingen.

Monteer de lamp niet met defecte verlichtingen en/of lampenglas. Neem in dit geval contact op met het klantenservice.

Niet rechtstreeks in de leds kijken. Niet met een optisch instrument (bijv. vergrootglas) in de led kijken.

Alleen bestemd voor installatie buiten handbereik.

VOORZICHTIG! KANS OP BRANDWONDEN DOOR HETE OPPERVLAKKEN! Zorg ervoor dat de lamp uitgeschakeld en afgekoeld is voordat u deze aanraakt om brandwonden te vermijden. Verlichtingsmiddelen ontwikkelen rondom de lampenkop een behoorlijke hitte.

Laat de lamp volledig afkoelen.

Vervang defecte lampen direct door nieuwe. Verwijder voor het vervangen van de lamp altijd eerst de zekering of schakel de aardlekschakelaar uit.

Laat de verlichting of het verpakkingsmateriaal niet achteloos slingeren. Plastic folie of zakken, kunststofdeeltjes etc. kunnen voor kinderen gevaarlijk speelgoed zijn.

De inbegrepen verlichtingsmiddelen zijn niet geschikt voor dimmers en elektronische schakelaars. Lichtbron alleen in een droge omgeving monteren.

Veiligheid/Voorbereiding/Voor de installatie/Ingebruikname Zo handelt u correct

Gebruik uitsluitend lampen die worden aangegeven in de „Technische gegevens“.

Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is.

Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar.

Wees altijd alert! Let er altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp niet als u niet geconcentreerd bent of zich niet lekker voelt.

gereedschap en materiaal

Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om niet-bindende informatie en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele omstandigheden ter plekke. - Potlood/markeergereedschap - Spanningzoeker 2-polig - Schroevendraaier - Boormachine - Boor (ca. ø 6 mm) - Zijkniptang - Ladder

Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden.

Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf.

Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand).

Controleer hiervoor de spanningsvrijheid met een spanningzoeker. Verwijder al het verpakkingsmateriaal van de lamp.

Ingebruikname Lamp monteren

Verwijder de zijdelings aan de aansluitbehuizing 5 zichtbare schroeven 3 en neem de montagehoek 2 aan de achterkant eraf.

Markeer de boorgaten met behulp van de montagehoek 2 voor de lange gaten voor de schroeven.

Boor nu de bevestigingsgaten (ca. 6 mm, diepte ca. 40 mm). Zorg ervoor dat u de stroomkabel niet beschadigt.

Plaats de pluggen 1 in de boorgaten.

Bevestig de montagehoek 2 met de meegeleverde schroeven 4 . M aak de schroefring 8 van de lampenfitting 10 los. Plaats het lampglas 9 voorzichtig over de fitting 10 en bevestig het door de schroefring 8 met behulp van het meegeleverde gereedschap 7 vast te draaien. Let op de juiste positie.

Gebruik voor het plaatsen van de verlichtingsmiddelen een schone, pluisvrije doek.

Plaats het E14 verlichtingsmiddel door het voorzichtig rechtsom vast te draaien. Controleer de juiste montage. Steek de stroomkabel (L en N) (extern) 13 door de isolatiekousen 12 .

Verbind vervolgens de aansluitkabel van de lamp met behulp van een kroonsteentje 14 met de stroomkabel (extern) 13 .

Ingebruikname/Onderhoud en reiniging/Afvoer Opmerking: Let erop dat u de individuele geleiders van de stroomkabel (extern) telkens correct aansluit: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N, aarde, groen-geel = symbool .

Schroef de lamp nu met de schroeven 3 aan de montagehoek 2 .

Uw lamp is nu gereed voor gebruik.

Plaats de zekering weer terug en schakel de leidingbeschermende schakelaar weer aan.

Verander de positie van de spots 11 alleen, als de lamp is uitgeschakeld.

Laat de lamp volledig afkoelen.

Draai of kantel de afzonderlijke spots 11 aan de voet in de gewenste richting. De spots kunnen ca. 320° worden gedraaid.

Verlichting vervangen

GEVAAR VOOR Onderhoud

GEVAAR VOOR ELEKTRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). GEVAAR VOOR ELEKTRISCHE SCHOK! Op basis van de elektrische veiligheid mag de lamp nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld. VOORZICHTIG! KANS OP BRANDWONDEN DOOR HETE OPPERVLAKKEN! Laat de lamp volledig afkoelen.

Gebruik geen oplosmiddel, benzine e.d. De lichten zullen hierdoor schade ondervinden.

Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek.

ELEKTRISCHE SCHOK! Onderbreek altijd de stroomtoevoer voordat u de lamp vervangt. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de zekeringskast uit (0-stand).

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Gebruik uitsluitend lampen die worden aangegeven in de „Technische gegevens“.

Laat de lamp volledig afkoelen.

Gebruik voor het vervangen een schone, pluisvrije doek. Verwijder het defecte verlichtingsmiddel door het E14-verlichtingsmiddel voorzichtig linksom los te schroeven. Plaats het nieuwe verlichtingsmiddel door het E14-verlichtingsmiddel voorzichtig rechtsom vast te draaien. Controleer de juiste montage.

Plaats de zekering weer terug en schakel de leidingbeschermende schakelaar weer aan.

eem de aanduiding van de verpakkingsN materialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/ 20–22: papier en vezelplaten/80–98: composietmaterialen. et product en de verpakkingsmaterialen H zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk. ooi het afgedankte product omwille van G het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark.

Afvoer/Garantie en service Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie en service Garantieverklaring Op dit product verlenen wij 36 maanden garantie vanaf aankoopdatum. Het apparaat werd zorgvuldig vervaardigd en aan een nauwkeurige kwaliteitscontrole onderworpen. Binnen de garantieperiode herstellen wij kosteloos alle materiaal- of productiefouten. Mochten er desalniettemin tijdens de garantieperiode gebreken optreden, kunt u het apparaat naar het genoemde serviceadres opsturen met vermelding van het volgende modelnummer: 14161302L. Beschadigingen door ondeskundig gebruik, negeren van de handleiding of ingrepen door niet-geautoriseerde personen zijn van de garantieverlening uitgesloten. Dit geldt eveneens voor aan slijtage onderhevige delen (zoals bijv. verlichtingsmiddelen). Door de garantieservice wordt de garantieperiode niet verlengd noch vernieuwd.

Conformiteitsverklaring

Dit product voldoet aan de eisen van de van toepassing zijnde Europese en nationale richtlijnen. De conformiteit is aangetoond. Desbetreffende ­verklaringen liggen ter inzage bij de fabrikant.

Fabrikant Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon

DUITSLAND Serviceadres Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DUITSLAND Tel.: +49 29 61/97 12–800 Fax: +49 29 61/97 12–199 E-mail: kundenservice@briloner.com www.briloner.com Gratis servicenummer: Tel.: 00800/27456637

IAN 387209_2110 Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 387209_2110) als bewijs van aankoop bij de hand. NL/BE
