Type af emhætte	Vægmonteret dekorativ skrå emhætte
Farve	Sort
Bredde	90 cm
Maksimal luftstrøm (booster)	740 m³/h
Lydniveau min. / maks.	52 dB / 65 dB
Antal hastigheder	4 (3 hastigheder + 1 booster)
Energiklasse	A+
Smart teknologi	6. SANS - automatisk damp- og røgdetektion
Automatiske tilstande 6. SANS	3 tilstande: simre, koge, stege
Kontroltype	Berøring
Fedtfilter	Opvaskemaskine-sikkert
Filtermætning indikator	Ja
Belysning	Indbygget LED
Driftstilstande	Ekstern udsugning + recirkulation

Ofte stillede spørgsmål - WHVS92FLTK - WHVS 92F LT K/1 WHIRLPOOL

Hvordan fungerer 6TH SENSE-teknologien i WHVS92FLTK?

6TH SENSE-teknologien registrerer automatisk røg og dampe, der produceres under madlavning, og justerer sugestyrken uden manuel indgriben. Du kan vælge mellem 3 madlavningstilstande: simre, koge og stege. Emhætten vender tilbage til normal tilstand, når madlavningen er afsluttet.

Hvor mange sugestyrker har denne emhætte?

Emhætten har 4 sugestyrker: 3 normale hastigheder og 1 intensiv boost-funktion. Boost-tilstanden opnår en maksimal luftstrøm på 740 m³/t og bruges lejlighedsvis til hurtigt at fjerne intens røg.

Hvordan rengøres fedtfilteret i WHVS92FLTK?

Fedtfilteret kan vaskes i opvaskemaskinen. Fjern det ved at trykke på låsemekanismen, og kør derefter en cyklus ved lav temperatur. Det anbefales at rengøre det cirka hver 2. uge afhængigt af brugens intensitet.

Hvordan ved man, hvornår fedtfilteret skal rengøres?

Emhætten er udstyret med en mæthedsindikator for fedtfilteret, som lyser på kontrolpanelet. Efter rengøring nulstilles tælleren ved at holde den dedikerede knap nede i nogle sekunder (se den medfølgende vejledning for den nøjagtige procedure).

Kan emhætten fungere uden en ekstern udluftningskanal?

Ja, WHVS92FLTK kan fungere i recirkulationstilstand. Luften filtreres derefter gennem et aktivt kulfilter (sælges separat), før den sendes tilbage i køkkenet. Denne tilstand er nyttig i boliger, hvor det ikke er muligt at lave en kanal.

Hvornår skal kulfilteret udskiftes i recirkulationstilstand?

I recirkulationstilstand skal det aktive kulfilter udskiftes hver 3. til 6. måned afhængigt af brugsfrekvensen. Et mættet filter reducerer sugestyrken og lader lugte sprede sig i køkkenet. Brug kun kompatible Whirlpool-filtre.

Er WHVS92FLTK-emhætten støjsvag?

Lydniveauet varierer fra 52 dB ved minimal hastighed til 65 dB i boost-tilstand. De normale hastigheder tillader diskret drift, der passer til samtaler ved bordet. Boost-tilstanden er beregnet til kort og lejlighedsvis brug.

Hvad skal man gøre, hvis emhætten ikke suger korrekt?

Kontroller først tilstanden af fedtfilteret: hvis det er mættet, skal det rengøres i opvaskemaskinen. I recirkulationstilstand skal du også kontrollere kulfilteret. Sørg for, at udluftningskanalen ikke er blokeret. Hvis problemet fortsætter efter disse kontroller, skal du kontakte Whirlpool kundeservice.

I hvilken højde skal emhætten installeres over kogepladerne?

Whirlpool anbefaler en minimumshøjde på 65 cm over en gaskomfur og 45 cm over elektriske eller induktionskogeplader. Følg altid de afstande, der er angivet i installationsvejledningen for at sikre sikkerhed og effektiv sugning.

Kan LED-belysningen i emhætten udskiftes af brugeren?

WHVS92FLTK er udstyret med integreret LED-belysning. De integrerede LED-moduler kan normalt ikke udskiftes af brugeren. I tilfælde af belysningsfejl skal du kontakte Whirlpool kundeservice eller en autoriseret tekniker.

BRUGSANVISNING WHVS92FLTK - WHVS 92F LT K/1 WHIRLPOOL

Pass pà at barn ikke leker med apparatet.

Dersom bra克斯anvisingen for et gasskokeapparat opererer med en større avstand, på deren overholds.

ELEKTRISK TILKOBLING

MERK! Før man kobler ventilatorens strømkrets til strømnettet og fastslær at alt fungerer korrekt, på man alltid kontrollere at strømledningen er korrekt monter.

Dersom det ikke er montert et støpsel på ledningen,ma du gå fram i henhold til tabellen nedenfor:

Ventilatoren har en spesiell strømledning; dersom davon skades, skal man henvende

Sett et pâ hver side som skal dekke begge besykttelsesgitre til motorens rotor, og drei med urviseren. Drei mot urviseren for à demontere.

• Dersom hetten ikke virker:

Verifiser at:

• Brudd i strom forsyning jakke har tatt sted.

• Det har blitt valgst en hastiget.

• Dersom hetten har en lav kapasitet:

Verifiser at:

finner på produits typeskitl.

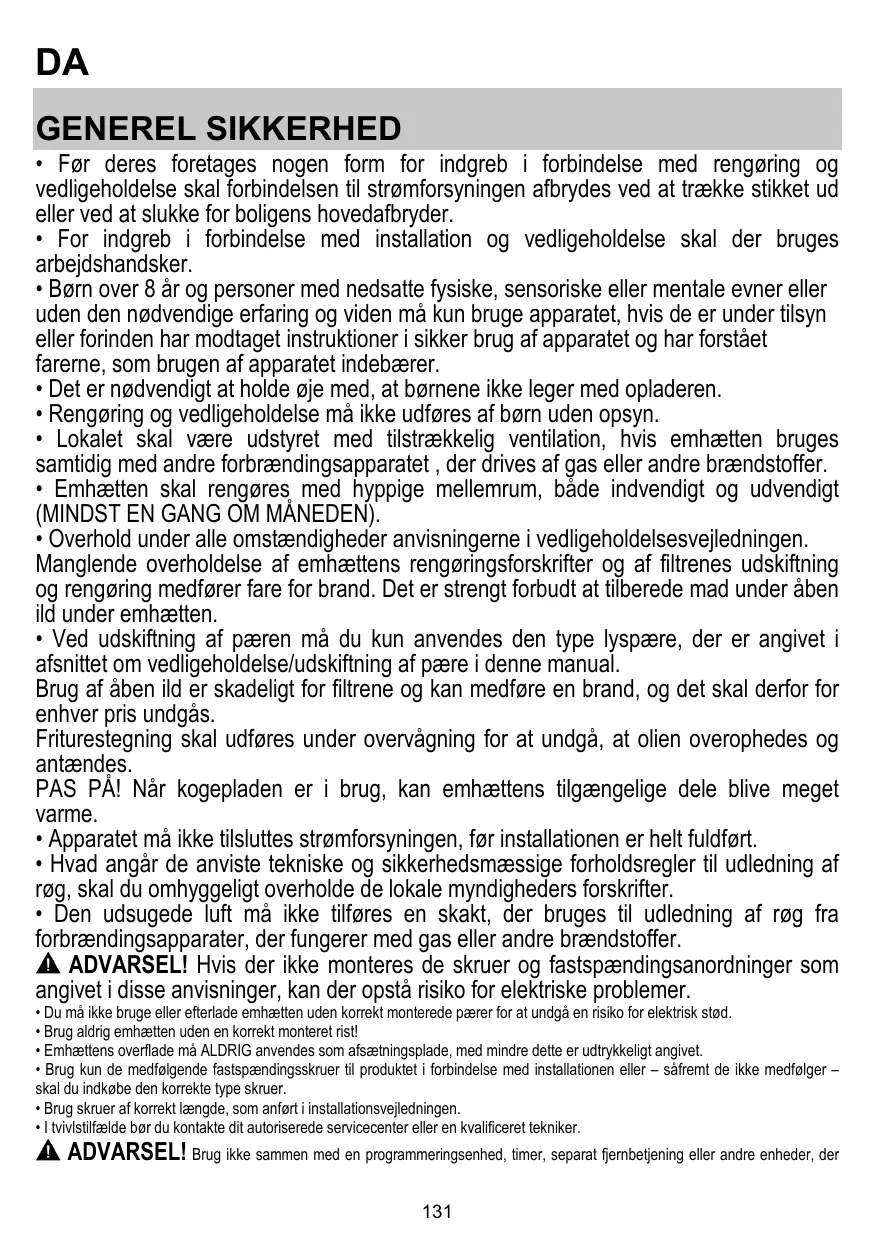

GENEREL SIKKERHED

• Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

• For indgrep i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

• Børn over 8 År og personer med nedsatte fysiske, sensoriske eller mentale evner ullen den nødvendige erfaring og viden på kun bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstæt farerne, som brugen af apparatet indebærer.

• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

• Rengöring og vedligeholdelse må ikke udføres af børn øden opsyn.

• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet , der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).

Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengöring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pæré i/DDne manual.

Brug af aben ild er skadeligt for filtrene og kan medfrole en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udfores under overvågning for at undgå, at olien overophedes og antændes.

PAS P! Nár kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Apparatet mä ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

• Hvad angár de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.

• Den udsugede luft mä ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brandstoffer.

ADVARSEL! Hvis der/DDke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstã risiko for elektriske problemer.

• Du maybe bruge erer afterlade emhaeten uden korrekt monterede pærer for at undga en risiko for elektrisk stod.
• Brug aldrig emhaeten.uden en korrekt monteret rist!
• Emhaettens overflade mä ALDRIG anvendes som afsæningsplade, medindre dette er udtrykkeit angivet.
• Brug kun de medfolgende fastspændingsskruer til produktet i forbindelse med installationen eller - safremt de/DDke medfolger - skal du indkobe den korrekte type skruer.
• Brug skruer af korrekt længe, som anfør i installationsvejledningen.
• I tvilstifelde bør du kontakte dit autoriserede servicecenter aller en kvalificeret tekniker.

ADVARSEL! Brug ikkeammen med en programmeringsenhed, timer, separat fiernbetjening uller andre eheder, der

aktiveres automatisk.

Børn under 3 År skal holds langt væk fra apparatet. Hold apparatet utilgengeligt for børn under 8 År, medindre de konstant overvåges af en voksen.

ADVARSEL: Apparatet er ici beregnet til at blive idriftsat ved hjælp af en ekstern enhed ell et separat fjembetjingssystem.
Dette apparat er/DDke beregnet til professionel drug. Apparatet ma ikke anvendes i det fri.
For at undgå risiko for kvaestelser skal apparatet handteres og installereres af to eller flere personer.
Installationen, herunder ogsa eventuelle vandforsyningsforbindelser (hvis relevant), og de elektriske til Slutninger, og reparationsarbejeutral udfores af kualifereret personale.

När installationen er færdig, skal emballagen (plastikdele, polystyren osv.) opbevares uden for bøns rækkevidde for at undgå kvælningsrisiko.

Brug aldrig apparatet, nár du er vad ull barfodet.

Brug aldrig damprensningsapparater - risiko for elektrisk stød.

Emballagen er 100% genanvendelig og er markeret med genbrugssymbolet

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i dette vegledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Overhold venligst alle instruktioner i/DDne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader aller brande forarsaget af apparatet, men afledt af manglende overholdelse af instruktioneme i delle vejledning. Emhaeten er beregnet til udsgnagng af rog og damp fra madlavning, og ma kun benyttes til almindelig husholdning.

Det er vigtigt at opbevare donne vejledning, sa man far mulighed for at lese den senere. Ved viseresalg, overdragelse ellr ftynng skal man sarge for, at vejledningen foger emhæten.
Laes instruktionerne omhyggeligt: der findes vigtige oplysninger ominstallering, brug og sikkerhed.
- Der mä参加会议 elektriske erderungen auf dem udslipsrøne.
- Undersøg at ingenkomponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsette med installeringen, hvis der pavis beskadigelser.

• Minimumsafstanden mellem kogegrejets stotteoverflade på komfuret og den nederste del af emhæten må ikke under 55cm ved elektriske kogeplader, og ikke under 70cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vegledning angiver en større afstand, skal dette overholds.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhæten. Hvis emhæten er udstyret med et stik, skal emhæten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal øgså vår let tilgængelig after installeringen. Hvis emhæten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der øgså er let tilgængeligt after installeringen, skal der monteres en topolet afbryderekkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfædle af forhold i overspændingskategori III, og i overensstemmelse med reglnerne for elektriske installationer.

OBS! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udfores kontrol af korrekt Funktion.

Hvis kablek er udstyret med et stik,skal ledningeme forbinded i overensstemmelse med den folgende tabel:

Se den angivne vardy pa etiketten med tekniske data inde i emhaeten. : gul/grn N:bla L:brun

Udskifting af forsyningskabel

Emhætten er udstyret med en speciel forsyningsledning; hvisijke ledning beskadiges, skal den bestilles hos den tekniske service.

UDLEDNING AF LUFT

(til versioner med udsugningi)

Tilsut emhaeten til aftraksr or og afkshullet i vaggen, som skal have en diameter, der passer til luftudugningen (studflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fraegger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er sá kort som muligt.
! Benyt et rør, der har sa fá kurver som muligt (max. vinkel pa kurven: 90^ ).
! Undgå drastiskeændringerirøretsvaersnit.
Fabrikanten fraegger sig ethvert ansvar, hisis disse regler ikke overholds.

Emhaetten er parat til brug i den sugende udgave.

For at benytt emhaeten i den filtrerende udgave, skal det specielle S/ET MED UDSTYR installeres.

Undersøg på de Forste sider i dette vegledning, om S/ETTET MED UDSTYR allerede er leveret med emhætten, eller om det skal kæbes separat.

Bemark: Hvis sættet leveres med emhætten, er det supplerende filtringssystem baseret på aktiv kul eventuelt allerede installerereti emhætten.

Oplysningeme til forvandling af emhaeten fra den sugende udgave til den filtrerende udgave vindes allerede i dettevejledning.

Sugende udgave

Dampen ledes udenfor vha. et affraeksrør fastgjort til samleflangen.

OBS!

Udledningsraret leveres ikke, og skal kbes.

Aftraksrørets diameter skal svare til diameteren på forbindelseringen.

OBS!

Hvis emhaeten er udstyret med kulfitre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede Luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhætten i/DDne udgave skal der monteres et supplerende filtreringssystem baseret p aktiv kul.

BETJENINGSANORDNINGER

Emhaeten er udstyret med et betjeningspanel, hvorfra man kan styre udsugningshestigheden og tende for lyset til kogepladen.

Betjeningstasteme skal blot berøres let for at vælgemhaettens Funktioner.

Tast ON/OFF belysning

Tast til valg af hastighed (udsugningseffekt) intensiv - varighed 5 minutter - tryk对其进行 at vende tilbage til den forrige indstilling.

Tast til indstilling af hastighed (udsugningseffekt) hoj

(2) Tast til indstilling af hastighed (udsugningseffekt) medium - när den blinker, angiver det, at det er不同程度 dit viske eller udskifte kulfilteret. Denne signalering er normalt deaktiveret. For at aktivere den, skal du trykke samtidigt på tasteme 1 og 2, först blinker kun tast 1, derefter blinker begge tasteme 1 og 2, hvilket angiver aktivering. Gentag handlingen for at deaktive signaleringen, först blinker tasteme 1 og 2, derefter blinker kun tast 1, hvilket angiver deaktivering.

(1) Tast til indstilling af hastighed (udsugningseffekt) lav - när den blinker, angiver det , at det er ndvendigt at vaske fedtfilteret.

Motor OFF Tast - stand-by - signal fornulstil vask/udskift filtre - deaktiverervaelgertaster

MOTOR OFF

Tryk kort for at slukke motoren.

NULSTIL SIGNALERING FOR FILTRE

Nār du har udfør vedligeholdelse pa faltrene, skal du trykke pa tasten i 3 sekunder, den blinkende lysdiode 1 (fedtfilter) eller 2 (kulfilter) stopper med at blinke.

DEAKTIVERING AF KNAPPER

Tasteme til valg af hastighed deaktiveres,
nár du trykker på knappen i 3 sekunder.

Denne fonction kan vare nyttig under renngaring af Produktet for at undgå at emhaeten tænder ved et uheld.

Trykigeni3 sekunder for at genaktivere den.

Hvis der opstar fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhaeten fra elforsyningen i midst 5 sekunder ved at trakte stikket ud, og derefter tilslutte emhaeten igen. Hvis fejlfunktionen fortsaetter, bedes man kontakte servicetjenesten.

VEDLIGEHOLDELS

Rengoring

Ved rengoring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengrangismidler i flydende form. ANVEND IKKE VERKT0J ELLER ANDET UDSTYR TIL RENGORGING.

Undgà drug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!

Perimeter udsugningspanel

Rengør panelerne til omkredsudsgnning med samme frekvens som feditfilteret; benyt en klud og et flydende rengøringsmiddel, der ikke er for stærkt. Anvend aldrigprodukter med silbemidler.

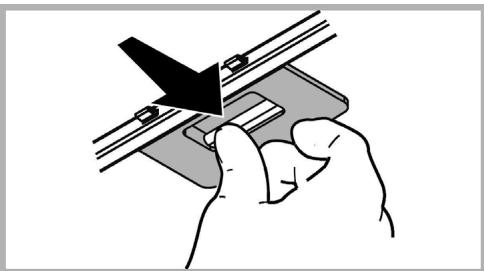

Vedligeholdelse af fedtfiltre

Tilbageholder de fertpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengorens en gang om maneden med milde rengoringsmidler; filteret kan ogsa vaskes i opvaskemaskine ved lav temperatur og pa et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.

Trak i federhandtaget for at afmontere ferttfilteret.

Vedligeholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Filter med matte (folger med produitet).

Kulfilteret kan vaskes hver,anden maned (eller nár signaleringsystemet angiver maetting af filtrene -hvisijke Funktion er til stede på den kobe model) i varmt vand og med egnede rengøringsmidler, ell er opvaskemaskine pa 65^ (ved vaski opvaskemaskinen skal der udfores en komplet opvaskecyklus nden andet kikkengrej i maskinen).

Fjern det overskydende vand ut den at odelagge filteret; laeg derefter filteret i ovnen i 10 minutter ved 100^ for at tere det helt.

Udskift den lille madras hvver 3. ar, og nár kluden er beskadiget.

Filteret med matte kan udskiftes med rundt kulstofffilter.

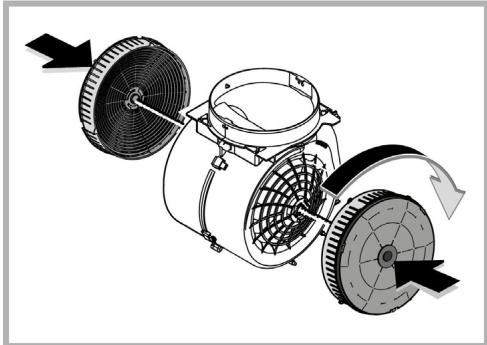

Rundt kulfilter

Læg et filter til dækning i hver side af beskyttelsensristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Kulfilteret skal udskiftes haver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Udskifting af pærer

Emhaeten er udstyret med et belysningsystem baseret pa lysdiode-teknologi.

Lysdioderme sikrer optimal belysning, holdbarhed op til 10 gange längere end almindelige pær, og de giver mulighed for at spare 90% elektricitet.

Til udskifting af lamperne, ret henvendelse til det godkende reservedelscenter.

BORTSKAFFALSE

Dette apparat er mørket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke帽子 bortskaffes sammen med usorteret husholdningsaffald, men indsamles saerskit.

AlleCOMMUNER har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr Gratis kan afleveres af borgerne pagenbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerne. Narmere information kan fas hos communens tekniske forvalting.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhalettens laveste hastighed,ningar du begynder at lave mad og sluk den først et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfædle, hvor det er不同程度. Udskift kulffilteret/kulffiltrene,ningar det er不同程度. Rens fedtfILTERet/fedtfiltrene,ningar det er不同程度. Anvend det største kabelsystemdiameter til optimizing af effektiviteten og til minimierung af stojen.

FUNKTIONSFEJL

Hvis der opstar Funktionsejl, bør man foretage nedenstaende kontrol før man ringer til Servicecenteret.

Hvis emhaeten nikke fungerer:

• at der ikke er strømsvigt.
• at der er valgt en hastighed.

Hvis emhaeten化进程 zu den korekt:

• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.
• at kokkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulffilteret jetzt er slidt (emhaetter i filtrerende udgaver).

Hvis emhaeten slukkes under normal Funktion:

• at der ikke er strømsvigt.
• om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstár faktionsfejl, br man inden henvendelse til Servicecenteret, afbryde emhaeten fra elforsyningen i mindst 5 sekunder ved at trakte stikket ud, og derefter tilslutte emhaeten igen. Hvis faktionsfejen stadig er til stede bedes man kontakte Servicecenteret.

TEKNISKE DATA

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
59,5 - 86,5	59,8	32,5	15
59,5 - 86,5	89,8	32,5	15

KOMPONENTER der unkke leveres med emhaeten

Du kan downloade Sikkerhedsanvisingerne, Brugsvejledningen, Datablatet og Energidataene, ved at:

• Besoge vores website docs.whirlpool.eu
• Ved hjælp af QR-koden
  Eller som alternatively kontakte vores

serviceafdeling (Telefonnummeret findes

i garantihaeftet). Nár du kontakter vores

serviceafdeling, bedes du angive koderne pa dit produits identifikationsskilt.
