MANUALE UTENTE WHVS92FLTK - WHVS 92F LT K/1 WHIRLPOOL

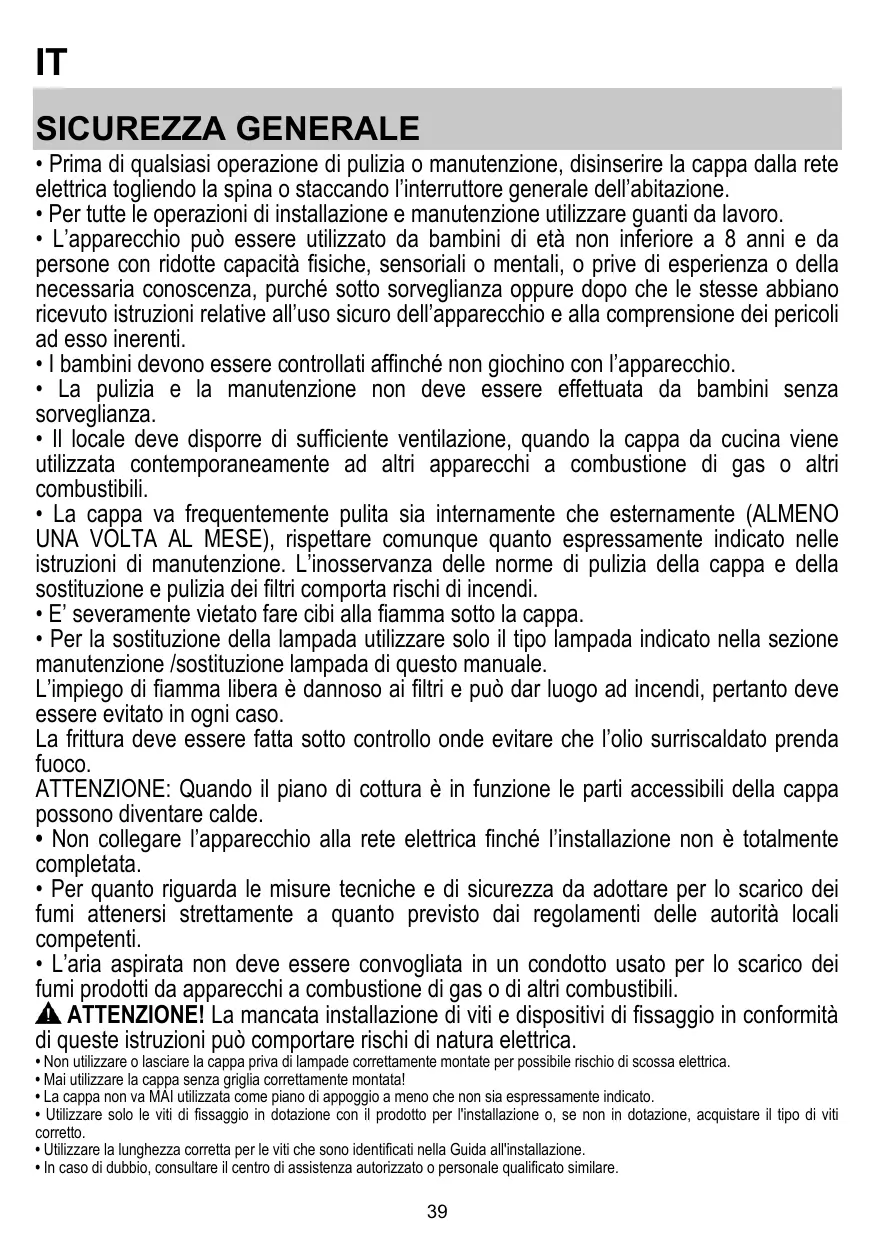

IT Istruzioni per l'uso
- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
- Per tutte les operazioni di installatione e manutenzione utilizzare quanti da lavoro.
- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, perché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti.
- I bambini devono essere controllati affinché non giochino con l'apparecchio.
- La pulizia e la manutenzione non deve essere effettuata da bambini sensa sorveglianza.
- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
- La cappa va frequentlymente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
- E' severamente vietato fare cibi alla fiamma sotto la cappa.
- Per la sostituzione della lampada utilizzare solo il tipo lampadaindicato nella sezione manutenzione /sostituzione lampada di questo manuale.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
La frittura deve essere fatta sotto controlo upone evitare che l'olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
- Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Maiutilizzarelacappa sensagriglia correttamente montata!
- La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
- Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
- Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
- In caso di dubbio, consulare il centro di assistenza autorizzato o personale qualificato similare.
ATTENZIONE! Non utilizzato con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.
Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorvegianza costante di un adulto, tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 8 anni.
ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o unsystema di lavoro a distanza separato.
1 Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più personne.
L'installation, comprehente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguita da personale qualificato.
A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.
Non utilisezare l'apparecchio quando si è bagnati oppure a piedi nudi.
Maiutilizzareapparecchi per puliziaavapore-rischio di shockelettrico.
Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il symbolo del riciclo
La cappa può ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
- La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 55cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo o installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dello installment, aplicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installment.
ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Se il cavo non è provvisto di spina, collegare i fili attenendosi alla tabella seguite:
Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa.
: giallo/verde N:blu L:marrone
Sostituzione del cavo di alimentazione
La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
SCARICO DELL'ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.
Si declina perci ogni responsabilità in merito.
Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.
FILTRANTE O ASPIRANTE?
La vostra cappa è pronta per essere utilizzata in versione aspirante.
Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.
Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è gi fomito a corredo o va acquistato a parte.
Note: Se forito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.
Versione aspirante
I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
ATTENZIONE!
Il tubo di evacuation non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
ATTENZIONE!
Se la cappa è provvista di filtering a carbone, quello/ì deve/devono essere rimoso/ì.
Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadifiltraggioaggiuntivoabase di carboni attivi.
COMANDI
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.
Per selezionare le funzioni della cappa è sufficente sfiorare i comandi.
Taste ON/OFF luce
Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla impostazione precedente.
Tasto di selezione velocità (potenza di aspirazione) alta
Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessità di lavare o sostuire il filtro al carbone. Questa segnalazione è normalmente disattivata, Per attivare la segnalazione, disattivare i comandi, tasto 0, premere contemporaneamente i tasti 1 e 2, prima lampeggerà il solo tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicare l'attivazione. Ripetere l'opération per disattivare la segnalazione, prima lampeggerano i tasti 1 e 2 poi lampeggerà il solo tasto 1 ad indicare la disattivazione.
Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessita di lavare il filtro grassi.
Tasto Motore OFF - stand by - reset del lavaggio/sostituzione della segnalazione dei filtri - disattiva I tasti di selezione
OFF MOTORE
Premere brevamente per spagnere il motore.
RESET SEGNALAZIONE FILTRI
Dopo aver eseguito la manutenzione dei filtri, premere per 3 secondi il tasto, il led lampeggiante 1 (filtro grassi) o 2 (filtro a carbone) smette di lampeggiar.
DISATTIVAREI COMANDI
Tenere premuto il tasto per 3 secondi per disattivare i tasti di selezione delle velocità.
Questa funzione può essere utili durante le operazioni di pulizia del prodotto per evitare di azionare inavvertamente la cappa.
Premere nuovamente per 3 secondi per riattivarli.
In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apprecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.
MANUTENZIONE
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contententi abrasivi. NON UTILIZARE ALCOOL!
Pannello di aspirazione perimetrale
Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtrlo antigrasso, usare un panno ed un detergente liquido non troppo concentrato. Non utilizzato mai sostanze abrasive.
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti alla cottura.
Ilchio antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti alla cottura. Filtro a materassino (in dotazione con il prodotto)
Il filtrà al carbone più essere lavato agli due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglia all'interno).
Togliere l'acqua in effessoenza rovinare il filtro, dopodiché riporlo nel fomo per 10 minuti a 100^ per asciugarlo definitivement.
Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.
Il fatto a materassino più essere sostituito con il Filtro carbone circolare.

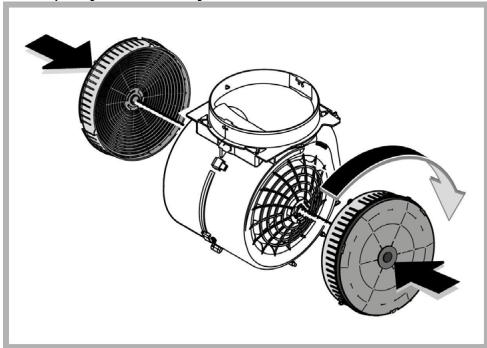

Filtro al carbone circolare
Appicarne uno per lato a copertura di entrambre le griglie di protezione della girante del motore, dopodiché girare in senso orario.
Per lo smontaggio girare in senso antiorario.
La saturazione del filtro carbone si verifieso un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrato grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerate.
Sostituzione delle lampade
La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.
I LED garantiscono una illuminazione ottimale, una durata fine a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.
SMALTIMENTO
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il risciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziare a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche oveglio la termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i medio carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systemà di canalizzazione individato in quello manuale.
Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:
Se la cappa non funziona:
Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.
Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtro carbone non è consumato (cappa in versione filtrante).
Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c'è interruzione di corrente.
- il dispositorio di interruzione omnipolare non è scattato.
In caso di eventuali anomalie di funzionamento, prima di rivolveri al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolversi al servizio d'assistenza.
DATI TECNICI
| Altezza (cm) | Larghezza (cm) | Profondità (cm) | Ø del tubodi scarico (cm) |
| 59,5 - 86,5 | 59,8 | 32,5 | 15 |
| 59,5 - 86,5 | 89,8 | 32,5 | 15 |
Componenti non in dotazione con il prodotto
Per scaricare le istruzioni di sicurezza, il manuale d'uso, la scheda tecnica e i dati energetici:
- Visitare il site web docs.whirlpool.eu
- Usare il codice QR
- Oppure, contattare il Servizio Assistenza (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.
