BRUGSANVISNING SBE730 METABO

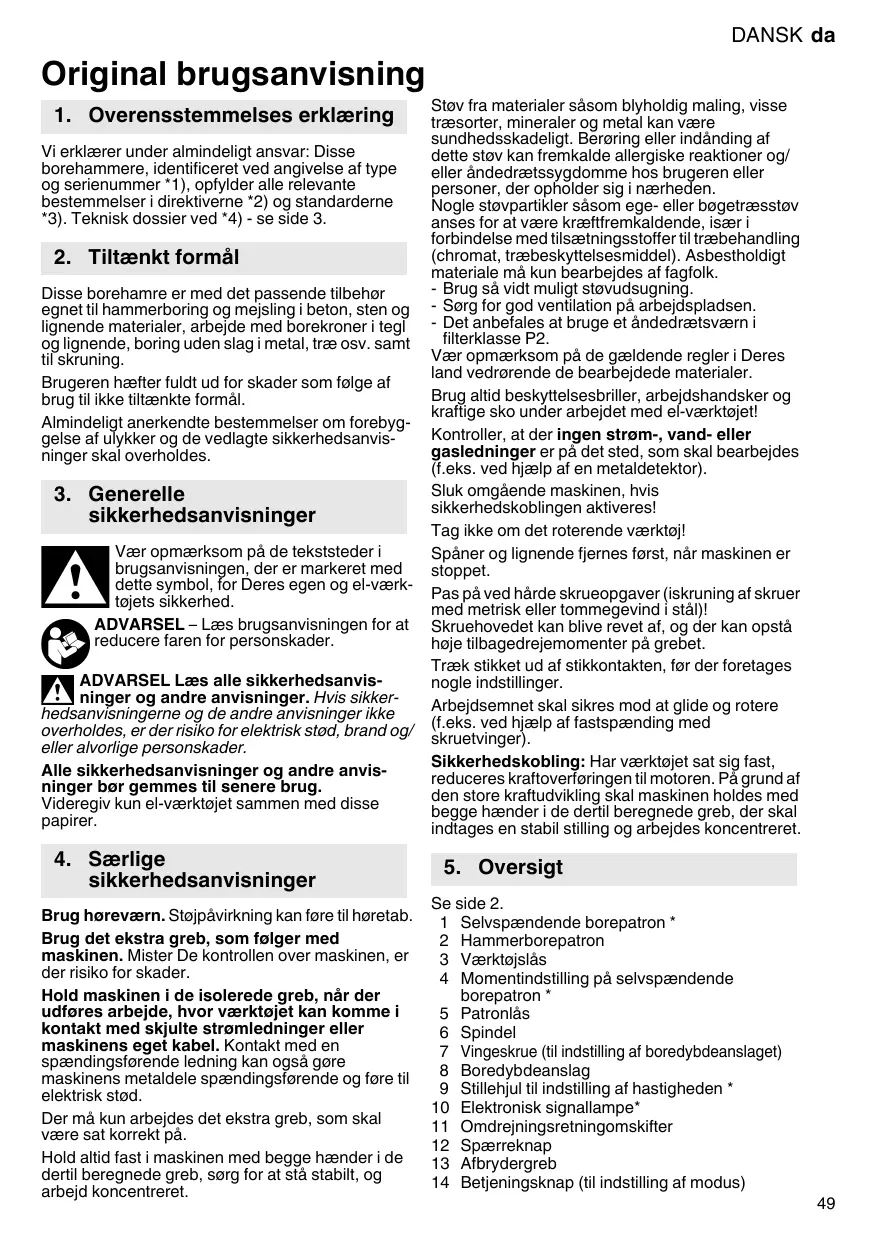

Vi erklærer under almindeligt ansvar: Disse borehammere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

Disse borehamre er med det passende tilbehør egnet til hammerboring og mejsling i beton, sten og lignende materialer, arbejde med borekroner i tegl og lignende, boring uden slag i metal, træ osv. samt til skruning. Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål. Almindeligt anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholdes.

sikkerhedsanvisninger Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed. ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader. ADVARSEL Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

sikkerhedsanvisninger Brug høreværn. Støjpåvirkning kan føre til høretab. Brug det ekstra greb, som følger med maskinen. Mister De kontrollen over maskinen, er der risiko for skader. Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød. Der må kun arbejdes det ekstra greb, som skal være sat korrekt på. Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret. DANSK da Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/ eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. - Brug så vidt muligt støvudsugning. - Sørg for god ventilation på arbejdspladsen. - Det anbefales at bruge et åndedrætsværn i filterklasse P2. Vær opmærksom på de gældende regler i Deres land vedrørende de bearbejdede materialer. Brug altid beskyttelsesbriller, arbejdshandsker og kraftige sko under arbejdet med el-værktøjet! Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor). Sluk omgående maskinen, hvis sikkerhedskoblingen aktiveres! Tag ikke om det roterende værktøj! Spåner og lignende fjernes først, når maskinen er stoppet. Pas på ved hårde skrueopgaver (iskruning af skruer med metrisk eller tommegevind i stål)! Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet. Træk stikket ud af stikkontakten, før der foretages nogle indstillinger. Arbejdsemnet skal sikres mod at glide og rotere (f.eks. ved hjælp af fastspænding med skruetvinger). Sikkerhedskobling: Har værktøjet sat sig fast, reduceres kraftoverføringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede greb, der skal indtages en stabil stilling og arbejdes koncentreret.

Se side 2. 1 Selvspændende borepatron * 2 Hammerborepatron 3 Værktøjslås 4 Momentindstilling på selvspændende borepatron * 5 Patronlås 6 Spindel 7 Vingeskrue (til indstilling af boredybdeanslaget) 8 Boredybdeanslag 9 Stillehjul til indstilling af hastigheden * 10 Elektronisk signallampe* 11 Omdrejningsretningomskifter 12 Spærreknap 13 Afbrydergreb 14 Betjeningsknap (til indstilling af modus)

Kontroller før ibrugtagning, om oplysningerne på typeskiltet stemmer overens med strømnettets netspænding og netfrekvens. Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm på 30 mA.

Montering af det ekstra greb Af sikkerhedsmæssige årsager skal det medfølgende ekstra greb altid anvendes. Åbn klemringen ved at dreje det ekstra greb (16)mod venstre. Sæt det ekstra greb på maskinens spændehals. Spænd det ekstra greb kraftigt fast i den ønskede vinkel alt efter anvendelse.

6.2 Isætning af boredybdeanslag

Løsn vingeskruen (7). Skyd boredybdeanslaget (8) ind. Spænd vingeskruen (7) igen.

7.1 Indstilling af dybdestop

Løsn vingeskruen (7). Indstil boredybdeanslaget (8) til den ønskede boredybde. Spænd vingeskruen (7) igen.

For at tilslutte maskinen skal afbrydergrebet (13) aktiveres. Omdrejningshastigheden kan ændres på afbrydergrebet. Via den elektroniske bløde start accelererer maskinen kontinuerligt, indtil den når det indstillede omdrejningstal (ikke UHE 2250 Multi, UHE 2450 Multi, KHE 2650). Ved permanent kørsel kan afbrydergrebet fastlåses med spærreknappen (12). For udløsning trykkes trykknappen på ny. Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret.

Indstilling af omdrejningstal (kun på UHE 2250 Multi, UHE 2450 Multi, UHE 2850 Multi) Indstil det optimale omdrejningstal for anvendelsen med indstillingshjulet (9).

Vælg den ønskede modus ved at dreje på betjeningsknappen (14). Tryk på spærren (15) for at dreje på knappen.

Når mejslen anvendes, må maskinen kun drives i modusen mejsling. Undgå løftebevægelser med maskinen, når mejslen er sat i.

Valg af omdrejningsretning Brug kun drejeretningsknappen (11), når motoren er standset. Vælg omdrejningsretning: R = højregang L = venstregang

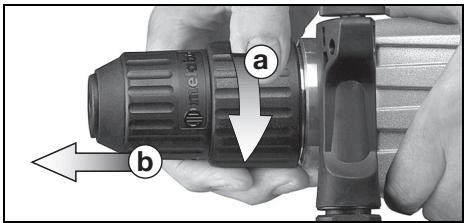

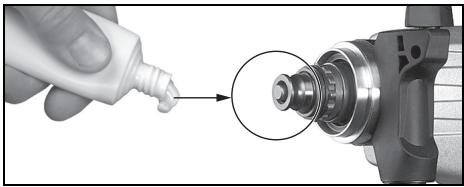

Udskiftning af borepatron Vær opmærksom på, om spindlen er ren ved udskiftning af patronen. Indfedt spindlen lidt. (Specialfedt, se kapitlet Tilbehør: Bestill.nr. 6.31800) Brug kun de medleverede Metaboborepatroner. Aftagning af patron:

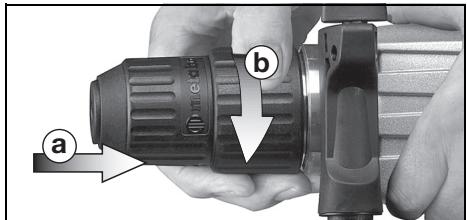

Drej patronlåsen (5) i pilens retning til anslag (a), og træk patronen af (b). DANSK da Påsætning af patron:

Sæt patronen på spindlen (6) (a). Drej patronlåsen (5) i pilens retning (b), indtil patronen kan skubbes helt ind på spindlen, og slip derefter patronlåsen. Kontroller, om patronen sidder ordentligt fast. Bemærk: For at undgå at spindlen drejer med rundt ved udskiftning af patronen stilles betjeningsknappen (14) på mejsling.

Udskiftning af værktøj på hammerborepatron Rens værktøjets skaft, før det sættes i, og smør det med specialfedt (som tilbehør: bestill.nr. 6.31800)! Der må kun anvendes SDSPlus værktøj! Isætning af værktøj: Drej værktøjet, og stik det i, indtil det går i hak. Værktøjet låses automatisk. Aftagning af værktøj:

Ved hammerboring og mejsling er et moderat tryk tilstrækkeligt. Højere tryk øger ikke arbejdsydelsen. Ved dybe boringer trækkes boret fra tid til anden ud af borehullet for at fjerne stenmel. Fliser og andre skrøbelige materialer bores uden slag.

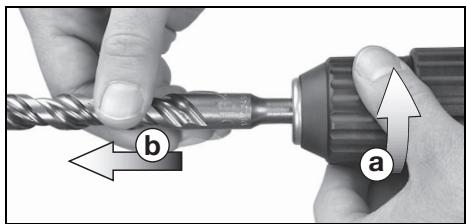

Drej værktøjslåsen (3) i pilens retning (a), og tag værktøjet af (b).

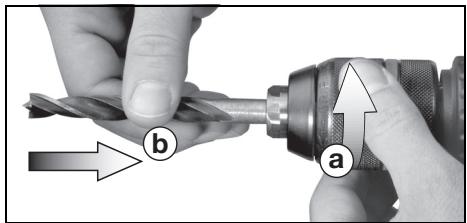

Udskiftning af værktøj på selvspændende borepatron Brug den selvspændende borepatron til boring uden slag i metal, træ osv. og til skruning. Tilspænding af værktøj

fast endnu! Drej kraftigt videre (der skal lyde et "klik"), indtil der ikke kan drejes længere - først nu er værktøjet spændt ordentligt fast. Hvis værktøjet har et blødt skaft, skal der eventuelt efterspændes efter kort tids boring. Aftagning af værktøj: Drej momentindstillingen (4) i retning af "AUF, OPEN", og tag værktøjet af. Bemærk: Den skralden (funktionsbetinget), der eventuelt høres efter åbning af patronen, forsvinder igen, så snart momentindstillingen drejes i modsat retning. I tilfælde af meget stram borepatron: Træk stikket ud. Hold borepatronen fast i borepatronhovedet med en gaffelnøgle, og drej momentindstillingen (4) kraftigt i retning af "AUF, OPEN".

Drej momentindstillingen (4) i retning af "AUF, OPEN" (a). Sæt værktøjet så langt ind som muligt (b), og drej momentindstillingen i den modsatte retning, indtil den mærkbare mekaniske modstand er overvundet. OBS! Værktøjet er ikke spændt Sikkerhedskoblingen (17) skal altid holdes ren og støvfri. Spindlen (6) skal altid holdes ren og indfedtes lidt. (Specialfedt, se kapitlet Tilbehør: Bestill.nr. 6.31800) Rensning af selvspændende borepatron (1): Efter længere tids brug holdes borepatronen med åbningen lodret nedad, og der åbnes og lukkes flere gange. Det opsamlede støv falder ud af åbningen. Det anbefales at anvende en rensespray til spændekæberne og deres åbninger. Ventilationsspalte: Rens jævnligt maskinens ventilationsspalte.

10. Afhjælpning af fejl

Lader afbrydergrebet (13) sig ikke trykke ind, skal det kontrolleres, om omdrejningsomskifteren (11) står helt i position R eller L. Elektronik-signalvisning (10): Hurtig blinken - genstartssikring Når spændingen kommer igen efter strømafbrydelse, starter den stadig tilsluttede maskine af sikkerhedstekniske årsager ikke af sig selv. Maskinen sættes i gang igen ved at slukke og tænde. Langsom blinken - kulbørster slidte Kulbørsterne er næsten helt nedslidte. Når motorkullene er fuldstændig nedslidte, kobler maskinen automatisk fra. Få motorkullene skiftet af kundeservice.

Brug kun originalt Metabo tilbehør. Brug kun tilbehør, som opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Anbring tilbehøret sikkert. Hvis maskinen anvendes monteret i en holder: Fastgør maskinen forsvarligt. Mister De kontrollen over maskinen, er der risiko for skader. Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com.

13. Miljøbeskyttelse

Overhold de lokale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske ændringer. = Nominel optagen effekt = Afgiven effekt = Tomgangshastighed = Belastningshastighed ømax = Maks. borediameter smax = Maks. slagtal = Enkeltslagenergi = Slageffekt = Vægt = Spændehalsdiameter = Borepatronens spændeområde Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745: ah, HD = Vibrationsemission (hammerboring i beton) ah, Cheq = Vibrationsemission (mejsling) ah, D = Vibrationsemission (boring i metal) Kh,HD/Cheq/D = Usikkerhed (vibration) Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis elværktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden. For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden. Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra vibrationer, f.eks.: Vedligeholdelse af el-værktøj og værktøj, varmholdelse af hænder, organisation af arbejdsprocesser. Typiske A-vægtede lydniveauer: LpA = Lydtryksniveau = Lydeffektniveau LWA KpA, KWA = Usikkerhed (lydniveau) Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn! Måleværdier beregnet jf. EN 60745. Klasse II maskine ~ Vekselstrøm De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). Instrukcja oryginalna
