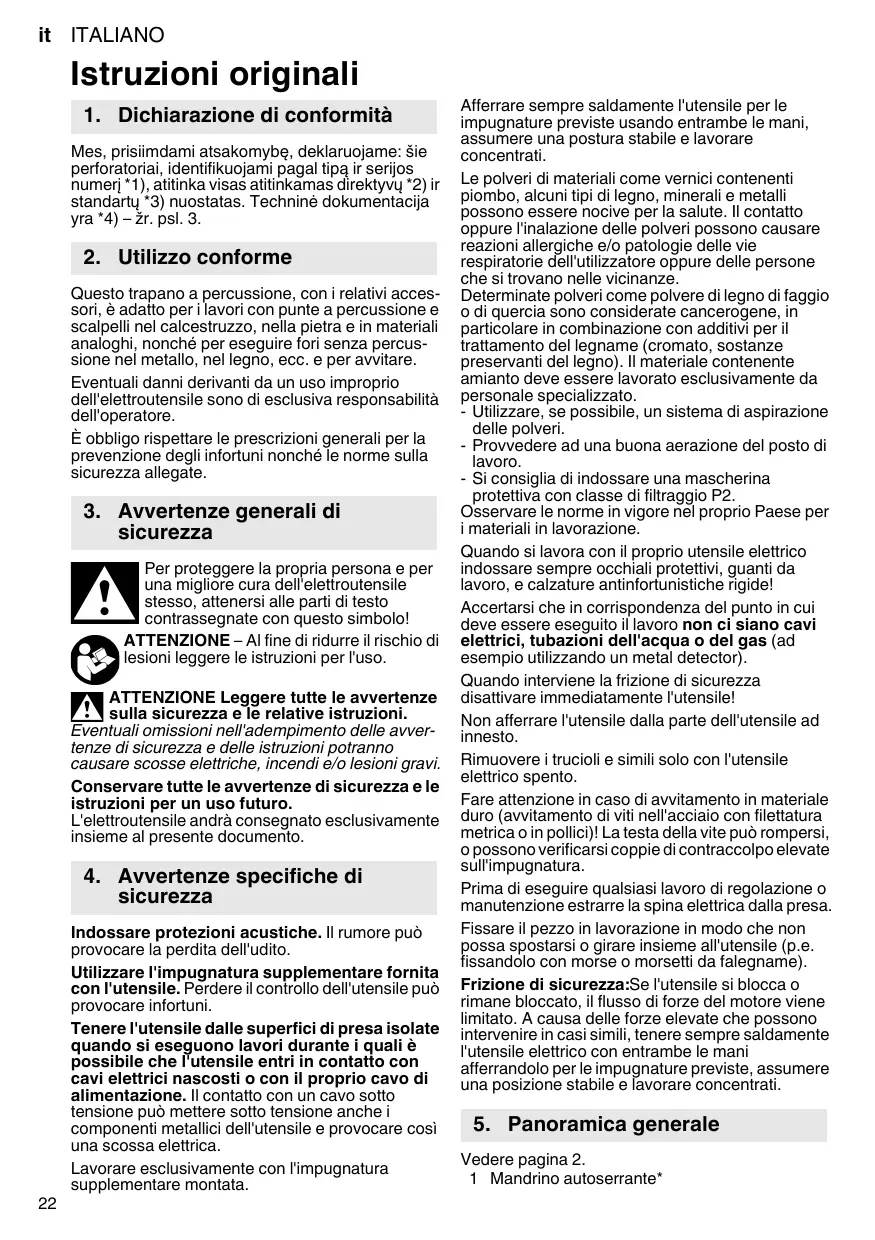

1. Dichiarazione di conformità

2. Utilizzo conforme

Qesto trapano a percussione, con i relativi accessori, è adatto per i lavori con punte a percussione e scalpelli nel calcestruzzo, nella pietra e in materiali analoghi, nonché per eseguire fori alla percussione nel metallo, nel legno, ecc. e per avvitare.

Eventuali danni derivanti da un uso improprio dell'elettROUTensile sono di esclusiva responsabilità dell'opereatore.

È obbligo rispetto le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliorura cura dell'elettroutensile stesso, atteneri alle parti di testo contrassegnate con questo significolo!

ATTENZIONE - Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso.

ATTENZIONE Leggere tutte le avventenze sulla sicurezza e le relative istruzioni.

Eventuali omissionsi nell'adempimento delle avventenze di sicurezza e delle istruzioni potanno causare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'elettroutensile andra consegnato esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

Indossare protezioni acustiche. Il rumore può provocare la perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita con l'utensile. Perdere il controlo dell'utensile vu provocare infortuni.

Tenere l'utensile dalle superfici di presa isolate quando si esuguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere quello tensioneanche i componenti metallici dell'utensile e provocare così una scossa elettrica.

Lavorare esclusivamente con l'impugnatura supplementare montata.

Afferrare sempre saldamente l'utensile per le impugnature previste usingo entrambe le mani, assumere una postura stabile e lavorare concentrati.

Le polveri di materiali come vernici contententi piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratoriè dell'utilizzatore oppure delle persone che si trovano nelle vicinanza.

Determine polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostenze preservanti del legno). Il materiale contente amiente deve essere lavorato esclusivamente da personale specializzato.

• Utilizzato, se possibile, unsystema di aspirazione delle polveri.
• Provedere ad una Buona aerazione delippo di lavoro.
• Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel proprio Paese per i materiali in lavorazione.

Quando si lavora con il proprio utensile elettrico indossare sempre occhiali protettivi, quanti da lavoro, e calzature antinfortunistiche rigide!

Accertarsi che in corrispondenza del punto in cui deve essere eseguito il lavoro non ci siano cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector).

Quando interviene la frizione di sicurezza disattivare immediatamente l'utensile!

Non afferrare l'utensile dalla parte dell'utensile ad innesto.

Rimuovere i trucioli e simili solo con l'utensile elettrico spento.

Fare attentione in caso di avvitamento in materiale duro (avvitamento di viti nella'acciaio con fillettatura metrica o in pollici)! La testa della vite può rompersi, o sono verificarsi coppi di contraccolpo elevate sull'impugnatura.

Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica alla presa.

Fissare il pezzo in lavorazione in modo che non possa spostarsi o girare insieme all'utensile (p.e. fissandolo con morpho o morsetti da falegname).

Frizione di sicurezza:Se l'utensile si blocca o rimane bloccato, il flusso di forze del motore viene limitato. A causa delle forze elevate che possono intervenire in casi similienere sempre saldamente l'utensile elettrico con entrambé le mani afferrandolo per le impugnature previste, assumere una posizione stabile e lavorare concentrati.

5. Panorama generale

Vedere pagina 2.

1 Mandrino autoserrante*

2 Mandrino per foratura a percussione
3 Bloccaggio utensile
4 Boccola del mandrino autoserrante *
5 Bloccaggio mandrino
6 Alberino
7 Vite ad alette (per regolazione dell'astina di profondità)
8 Asta di profondità
9 Rotella di regolazione per presezione del numero giri*
10 Indicatore di segnalazione elettronico *
11 Commutatore direzione di rotazione
12 Blocco
13 Pulsante interruptore
14 Manopola (per regolare il tipo di modalità di funzionamento)
15 Blocco
16 Impugnatura supplementare
17 Frizione di sicurezza

• in funzione della dotazione

6. Messa in funzione

Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili correspondano ai dati elettrici riportati sulla targhetto di identificazione.
Applicare sempre a monte un interrutatore di sicurezza FI (RCD) con corrente e scatto max. di 30mA .

6.1 Montaggio dell'impugnatura supplementare

Per motivi di sicurezza,utilizzare sempre l'impugnatura supplementare in dotazione.

Apriré l'anello di fissaggio ruotando verso sinistra l'impugnatura supplementare (16). Inflare l'impugnatura supplementare nel collare di serraggio dell'utensile elettrico. Serrare l'impugnatura supplementare all'angolazione desiderata, a seconda dell'applicazione.

6.2 Montaggio dell'astina di profondità

Allentare la vite ad alette (7). Inserire la battuta di profondità foratura (8). Riavvitare la vite ad alette (7).

7. Utilizzo

7.1 Impostazione dell'astina di profondità foratura

Allentare la vite ad alette (7). Regolare l'astina di profondità foratura (8) alla profondità desiderata. Riavvitare la vite ad alette (7).

7.2 Attivazione/disattivazione

Per attivare il trapano, premere il pulsante interrogatore (13).

Per modificare la velocità, avvalersi dell'apposto pulsante interrottore.

Mediante l'avviamento elettronico "morbido", la macchina accelerata in modo continuo fina a

raggiungere il numero di giri preselezionato (non UHE 2250 Multi, UHE 2450 Multi, KHE 2650).

Per far funzionare il trapano di continuo, bloccare il pulsante interrottatore con l'apposto blocco (12). Per spagnere il trapano, basta premere di nuovo il pulsante.

Con il funzionamento continuo, la macchina continua a funzionareanche se viene liberata alla presa.Pertanto,tenere sempre saldamente la macchina con entrambe le mani afferrandola per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

7.3 Preselezione del numero di giri (solo con UHE 2250 Multi, UHE 2450 Multi, UHE 2850 Multi)

Preselezionale il numero di giri ottimale in base all'utilizzo mediante la rotella di regolazione (9).

7.4 Selezione della modalità di funzionamento

Selezionare la modalità di funzionamento desiderata ruotando l'interruttore a manopola (14). Per ruotare l'interruttore, premere il blocco (15) per sganciarlo.

Foratura - 1^a velocita (copbia elevata)
2 Solo con UHE 2250 Multi, UHE 2450 Multi, UHE 2850 Multi Foratura 2^a velocità (Numero di giri elevato)
Foratura a percussione (da impostare solo con il mandrino per foratura a percussione (2))
N Impostazione posizione scalpello In questa posizione, ruotare lo scalpello nella posizione desiderata. Impostare quindi "Scalpellatura" e bloccare lo scalpello in modo che non possa ruotare.
Scalpella (impostare solo con il mandrino per foratura a percussione (2))
A scalpello inserto utilizzato l'utensile esclusivamente nella modalità Scalpellatura.
Non fare leva sull'utensile con lo scalpello inserto.

7.5 Selezione del senso di rotazione

! Azionare il commutatore del senso di rotazione (11) solo a motore fermo.

Scelta della direzione di rotazione

R = Destrorsa

L = Sinistrorsa

7.6 Sostituzione del mandrino

! Quando si sostituisce il mandrino,fare attenzione che l'alberino sua pulito. Ingrassare lievamente l'alberino. (Grasso speciale vedere capitolo Accessori: cod. d'ord. 6.31800)

it ITALIANO

Applicare soltanto il mandrino Metabo fornito.

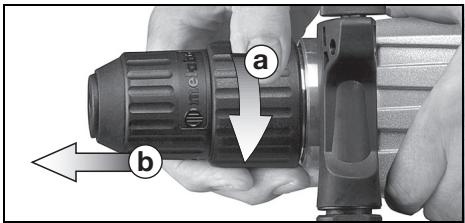

Rimozione del mandrino:

Ruotare il bloccaggio mandrino (5) nella direzione della freccia fino a battuta (a) ed estrarre il mandrino (b).

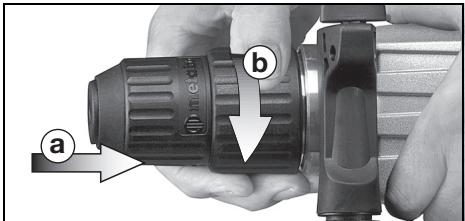

Inserimento del mandrino:

Inserire il mandrino (a) sull'alberino (6). Ruotare il bloccaggio mandrino (5) nella direzione della freccia (b) fin quando il mandrino non risulta completenesse inserto sull'alberino, quindi rilasciate il bloccaggio mandrino.

Verificare che il mandrino sia saldamente in sede.

Avvertenza: per evitare la rotazione dell'alberino durante la sostituzione del mandrino, impostare l'interruttore a manopola (14) su "Scalpellatura".

7.7 Sostituzione dell'utensile nel mandrino per foratura a percussione

Prima dell'insertimento, pulire il codolo dell'utensile e lubrificarlo con il grasso

speciale (disponibile come accessorio: codice d'ordine 6.31800)! Utilizzato solo utensili SDS-Plus!

Inserimento dell'utensile:

ruotare l'utensile e inserirlo sino a farlo scattare in sede. L'utensile viene bloccato automaticamente.

Estrazione dell'utensile:

Ruotare il bloccaggio utensile (3) in direzione della freccia (a) ed estrarre l'utensile (b).

7.8 Sostituzione dell'utensile nel mandrino autoserrante

Utilizzato il mandrino autoserrante per eseguire forature alla percussione in metallo, legno, ecc. e per operazioni di avvitatura.

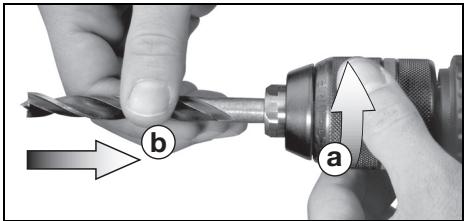

Serraggio dell'utensile

Ruotare la boccola (4) in direzione "AUF, OPEN" (a). Inserire l'utensile il più a fondo possibile (b) e ruotare la boccola in direzione contraria fino a vincere la resistenza meccanica residua.

Attenzione! A quello punto l'utensile non è ancora fissato!

Continuare a ruotare con forza (per essere insertito correttamente delvefare "clic"), finché non è più possibile ruotarle la boccola - solo a quello punto l'utensile è bloccato in modo sicuro.

Eventually, nel caso di codolo dell'utensile morbido, serrare nuovamente dopo un breve periodo di foratura.

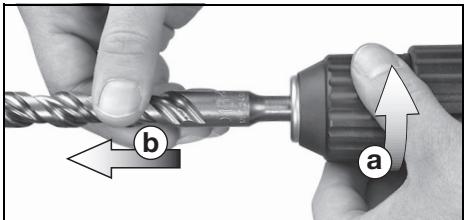

Estrazione dell'utensile:

Ruotare la boccola (4) in direzione "AUF, OPEN" ed estrarre l'utensile.

Avvertenza: lo scatto che può essere avvertito\ dopo l'apertura del mandrino (a seconda della\ modalità di funzionamento) viene rimioso ruotando\ la boccola in senso contrario.

In caso di mandrino serrato con molta forza: estrarre la spina alla presa. Tenere fermo il mandrino con una chiave fissa e ruotare con forza la boccola (4) in direzione "AUF, OPEN".

8. Suggerimenti pratici

In caso di foratura a percussione e scalpellatura è sufficiente esercitare solo una pressione moderata. Esercitando una pressione maggiore non augmentano le prestazioni.

Per le forature di profondità, di tanto in tanto estrarre la punta dal foro per rimuovere la polvere di foratura.

Per forare piastrelle e altri materiali fragili non usare la percussione.

9. Manutenzione

Frizione di sicurezza ad incastro (17) tenerla sempre pulita e essere polvere.

Alberino (6) tenerlo sempre pulito e ingrassare leggermente. (Grasso speciale vedere capitolo Accessori: cod. d'ord. 6.31800)

Pulizia del mandrino (1) autoserrante:

Dopo un uso prolongato, tenere il mandrino in verticale con l'apertura verso lo basso e aprirlo e chiuderlo completeness più volte. La polvere accumulata all'interno cado dall'apertura. Si consiglia l'uso regolare di spray detergente sulle ganasce e sulle relative aperture.

Feritoe di ventilatione:

pulire occasionally le feritoie di ventilazione dell'utensile.

10. Eliminazione dei guasti

Qualora non risulti possibile premere il pulsante interrottore (13), controllare se il commutatore di direzione (11) sia, o meno, ben posizionato sulla R o sulla L.

Visualizzazione elettronica del segnale (10):

Lampeggiamento rapido - protezione contro il riavvio accidentale

In caso di ristabilitimento della tensione dopo un black-out, per motivi di sicurezza, la macchina -anche se è concora insertita - non si rimetterà automaticamente in funzione. Per continuare a fare funzionale l'utensile disinserirlo e inserirlo nuovamente.

Lampeggiamento lento - spazzole di carbone usurate

Le spazzole di carbone sono quasi completamente consumate. Con le spazzole di carbone completeness consumate, l'utensile elettrico si spegne automaticamente. Far sostituire le spazzole di carbone dal Servizio clienti.

11. Accessori

Utilizzare escludamente accessori originali Metabo.

Utilizzare escludamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

Applicare gli accessori in modo sicuro. Se l'utensile viene azionato all'interno di un supporto: fissare saldamente l'utensile. La perdita di controllo dell'utensile può provocare lesioni.

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo principale.

12. Riparazione

Le eventuali riparazioni degli utensili elettrici possono essere fatte escludivamente da elettriciisti specializzati!

Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

13. Tutela dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

Solo per Paasi UE: Non gettare le
apparecchiature elettriche tra i rifiuti
domestici! Seconda la Direttiva europea

2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottomosti ad unsystema di riciclaggio eco-compatible.

14. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 3.

Ci riserviamo il diritto di apportare modifiche per il miglioramento Tecnologico.

P1 =Assorbimento nominale
P2 = Potenza erogata
n1 =Numero di giri a vuoto
n2 =Numero di giro sotto carico
max = diametro foro max
s_max = numero di colpi max
W = Energia di percussione singola
S = Potenza del colpo
m = Peso
D = Diametro del collare di serraggio
b = Capacità di serraggio del mandrino

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma NE 60745:

a_h,HD = Valore emissione vibrazioni (foratura a percussione nel calcestreuzzo)

a_h Cheq = Valore emissione vibrazioni (scalpellatura)

a_h,D Valore emissione vibrazioni (foratura nel metallo)

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma NE 60745 e più essere utilizzato perMETTE a confronto gli utensili elettrici. Tale procedura è idoneaanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori diversi oppure con

it ITALIANO

manutenzione insufficiente, il livello di vibrazioni cui siere. Questo cui augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precise della sollecitatione da vibrazioni si deve tenere contoanche dei tempi in cui l'utensile è spento oppure è accesso perché essere utilizzato. Questo può ridurre sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Applicare misure di sicurezza aggintive per proteggere l'utilizzatore dall'effetto delle oscillazioni, come ad esempio: manutenzione di utensile elettrico e accessori, tenere calde le mani, organizzato le sessioni di lavoro.

Livello sonoro di grado A tipico:

L_pA = Livello di pressione acustica

LWA = Livello di potenza sonora

K_DA , K_WA = Incertezza (livello sonoro)

Durante il lavoro è possible che venga superato il livello di rumorosità di 80 dB(A).

Indossare protezioni acustiche.

Valori rilevati secondo EN 60745.

Utensile in classe di protezione II

Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispetti standardisi).

Manual original
