BRUGSANVISNING PLM4620N - PLM4620N2 MAKITA

76 Downloaded from www.Manualslib.com manuals search engine

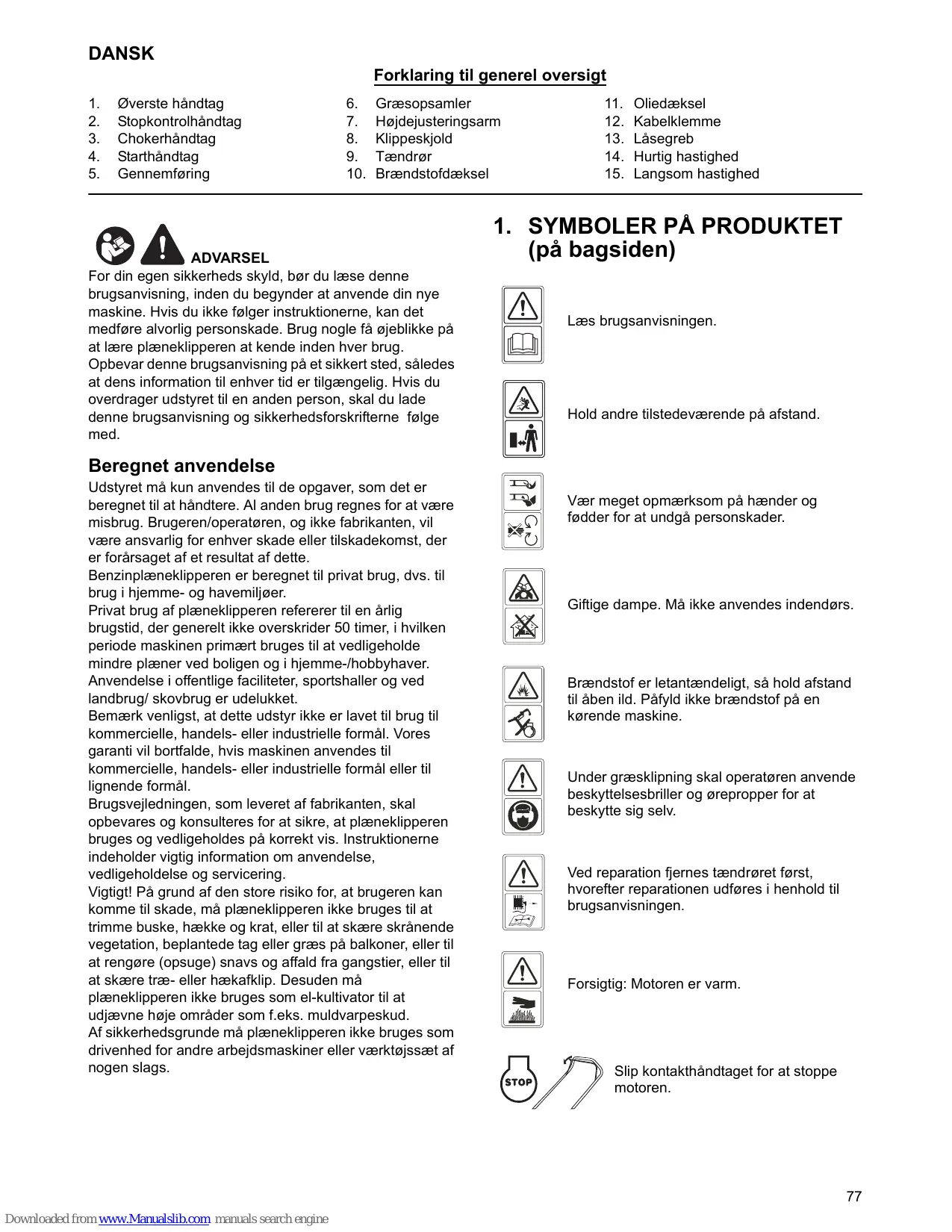

DANSK Forklaring til generel oversigt 1. 2. 3. 4. 5.

Øverste håndtag Stopkontrolhåndtag Chokerhåndtag Starthåndtag Gennemføring

Græsopsamler Højdejusteringsarm Klippeskjold Tændrør Brændstofdæksel

ADVARSEL For din egen sikkerheds skyld, bør du læse denne brugsanvisning, inden du begynder at anvende din nye maskine. Hvis du ikke følger instruktionerne, kan det medføre alvorlig personskade. Brug nogle få øjeblikke på at lære plæneklipperen at kende inden hver brug. Opbevar denne brugsanvisning på et sikkert sted, således at dens information til enhver tid er tilgængelig. Hvis du overdrager udstyret til en anden person, skal du lade denne brugsanvisning og sikkerhedsforskrifterne følge med.

Oliedæksel Kabelklemme Låsegreb Hurtig hastighed Langsom hastighed

1. SYMBOLER PÅ PRODUKTET (på bagsiden) Læs brugsanvisningen.

Hold andre tilstedeværende på afstand.

Beregnet anvendelse Udstyret må kun anvendes til de opgaver, som det er beregnet til at håndtere. Al anden brug regnes for at være misbrug. Brugeren/operatøren, og ikke fabrikanten, vil være ansvarlig for enhver skade eller tilskadekomst, der er forårsaget af et resultat af dette. Benzinplæneklipperen er beregnet til privat brug, dvs. til brug i hjemme- og havemiljøer. Privat brug af plæneklipperen refererer til en årlig brugstid, der generelt ikke overskrider 50 timer, i hvilken periode maskinen primært bruges til at vedligeholde mindre plæner ved boligen og i hjemme-/hobbyhaver. Anvendelse i offentlige faciliteter, sportshaller og ved landbrug/ skovbrug er udelukket. Bemærk venligst, at dette udstyr ikke er lavet til brug til kommercielle, handels- eller industrielle formål. Vores garanti vil bortfalde, hvis maskinen anvendes til kommercielle, handels- eller industrielle formål eller til lignende formål. Brugsvejledningen, som leveret af fabrikanten, skal opbevares og konsulteres for at sikre, at plæneklipperen bruges og vedligeholdes på korrekt vis. Instruktionerne indeholder vigtig information om anvendelse, vedligeholdelse og servicering. Vigtigt! På grund af den store risiko for, at brugeren kan komme til skade, må plæneklipperen ikke bruges til at trimme buske, hække og krat, eller til at skære skrånende vegetation, beplantede tag eller græs på balkoner, eller til at rengøre (opsuge) snavs og affald fra gangstier, eller til at skære træ- eller hækafklip. Desuden må plæneklipperen ikke bruges som el-kultivator til at udjævne høje områder som f.eks. muldvarpeskud. Af sikkerhedsgrunde må plæneklipperen ikke bruges som drivenhed for andre arbejdsmaskiner eller værktøjssæt af nogen slags.

Vær meget opmærksom på hænder og fødder for at undgå personskader.

Giftige dampe. Må ikke anvendes indendørs.

Brændstof er letantændeligt, så hold afstand til åben ild. Påfyld ikke brændstof på en kørende maskine.

Under græsklipning skal operatøren anvende beskyttelsesbriller og ørepropper for at beskytte sig selv.

Ved reparation fjernes tændrøret først, hvorefter reparationen udføres i henhold til brugsanvisningen.

Forsigtig: Motoren er varm.

Slip kontakthåndtaget for at stoppe motoren.

77 Downloaded from www.Manualslib.com manuals search engine

2. GENERELLE SIKKERHEDSREGLER ADVARSEL: Ved anvendelse af benzindrevne maskiner skal de grundlæggende forholdsregler, inklusive de følgende, altid overholdes for at reducere risikoen for personskade og/eller beskadigelse af enheden. Læs alle disse instruktioner inden anvendelse af dette produkt og gem instruktionerne, så du altid har dem.

ADVARSEL: Denne maskine frembringer et elektromagnetisk felt under anvendelse. Under visse omstændigheder kan dette felt interferere med aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller fatale skader anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af de medicinske implantater inden anvendelse af denne maskine.

Træning • Læs omhyggeligt instruktionerne igennem. Gør dig bekendt med betjeningen og den korrekte anvendelse af udstyret. Lær hvordan du stopper motoren hurtigt. • Brug kun plæneklipperen til det formål den er designet til, dvs. til klipning og indsamling af græs. Andre former for brug kan være farlig og forårsage skader på maskinen. Eksempler på forkert brug kan omfatte, men er ikke begrænset til: - transport af personer, børn eller dyr på maskinen; - blive transporteret af maskinen; - brug af maskinen til at trække eller skubbe læs; - brug af maskinen til blad- eller affaldsopsamling; - brug af maskinen til hækkeklipning eller til klipning af anden vegetation end græs; - brug af maskinen af mere end en person; - brug af kniven på andre overflader end græs. • Lad aldrig børn eller personer, som ikke har kendskab til disse instruktioner, anvende plæneklipperen. Lokale bestemmelser kan sætte begrænsninger for brugerens alder. • Brug aldrig plæneklipperen: - når der er personer, især børn, eller kæledyr i nærheden; - hvis operatøren har indtaget medicin eller stoffer, som kan påvirke hans evne til at reagere og koncentrere sig. • Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker eller farlige situationer, der måtte opstå mod andre personer eller deres ejendele. • Operatørerne skal modtage passende træning i brugen, justeringen og betjeningen af maskinen, inklusive forbudte betjeninger.

Forberedelse • Bær altid robust fodtøj og lange bukser under plæneklipning. Anvend ikke maskinen med bare fødder eller åbne sandaler.

78 Downloaded from www.Manualslib.com manuals search engine

• Inspicér omhyggeligt det område, hvor udstyret skal anvendes, og fjern alle genstande, såsom sten, legetøj, pinde og ledninger, som kan bive slynget ud af maskinen. • ADVARSEL- Benzin er meget brandfarligt. - opbevar brændstof i beholdere, som er særligt beregnet til dette formål; - påfyld kun brændstof udendørs og ryg ikke under påfyldningen; - påfyld brændstof inden start af motoren. Tag aldrig dækslet af brændstoftanken eller påfyld benzin, mens motoren kører, eller når motoren er varm; - hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alt der kan være kilde til antændelse, indtil benzindampene er fordampet; - husk at skrue dæksler ordentligt på alle brændstoftanke og beholdere. • Udskift defekte støjdæmpere. • Inden brug skal du altid se efter slid eller skader på knivene, knivboltene og knivmonteringen. Udskift slidte eller beskadigede knive og bolte sætvis for at opretholde balancen. • Kontroller regelmæssigt, at alle startblokeringsmekanismer og operatørtilstedeværelseskontroller fungerer ordentligt.

Betjening • Anvend ikke motoren på et indelukket sted, hvor der kan ophobes farlige kuliltedampe. • Brug ikke maskinen, hvis du er træt, syg eller under indflydelse af alkohol eller lægemidler. • Advarsel! Brug ikke plæneklipperen, hvis der er risiko for lynnedslag. • Det anbefales at begrænse varigheden af brugen, for at minimere risikoen for støj og vibration. • Vær forsigtig, når plæneklipperen anvendes på bakker og i nærheden af stejle skråninger, grøfter eller dosseringer • Klip kun græs i dagslys eller under god kunstig belysning. • Undgå at anvende maskinen i vådt græs, hvor det er muligt. • Sørg altid for et godt fodfæste på skråninger. • Gå, løb aldrig. • Med kørende roterende maskiner skal klipningen foregå på tværs af skråninger og aldrig op og ned. • Vær meget forsigtig ved retningsændringer på skråninger. • Klip ikke græs på meget stejle skråninger. • Vær meget forsigtig, når du bakker eller trækker plæneklipperen ind mod dig selv. • Stop kniven(e) hvis plæneklipperen skal vippes af hensyn til transport over andre overflader end græs, eller når plæneklipperen transporteres til og fra det område, hvor der skal klippes græs. • Benyt aldrig plæneklipperen, hvis beskyttelsesskærmene er beskadiget eller uden påmonteret sikkerhedsudstyr som f.eks. deflektorer og/ eller græsopsamlere.

• Forsigtig: Plæneklipperen må ikke anvendes uden at enten hele græsopsamleren eller den selvlukkende beskyttelsesskærm til udkastningsåbningen er på plads. • Du skal ikke ændre ikke motorens regulatorindstillinger eller overbelaste motoren. • Lad være med at ændre eller pille ved nogen indkapslet justering til motorhastighedskontrollen. • Der må ikke pilles ved plæneklipperens sikkerhedssystemer eller funktioner og de må ikke sættes ud af funktion. • Afbryd alle kniv- og drivkoblinger inden start af motoren. • Start motoren forsigtigt i henhold til instruktionerne og med fødderne på god afstand af kniven(e). • Du skal ikke vippe plæneklipperen, når motoren startes. • Start ikke motoren, mens du står foran græsudkastet. • Stik ikke hænder eller fødder ind i nærheden af eller under roterende dele. Hold dig altid væk fra udkastningsåbningen. • Løft eller bær aldrig en plæneklipper, mens motoren kører. • Stands motoren og afbryd tændrørskablet, sørg for at alle bevægelige dele er fuldstændigt stoppet og fjern nøglen i tilfælde af, at der anvendes en nøgle: - Inden fjernelse af hindringer eller rensning af græsudkastet; - Inden kontrol, rengøring eller arbejde på plæneklipperen; - Efter du har ramt et fremmedlegeme. Kontroller plæneklipperen for skader og udfør reparationer inden start eller betjening af plæneklipperen; - Hvis plæneklipperen begynder at vibrere unormalt (kontroller straks). • Stands motoren og afbryd tændrørskablet, sørg for at alle bevægelige dele er fuldstændigt stoppet og fjern nøglen i tilfælde af, at der anvendes en nøgle: - Når du forlader plæneklipperen; - Inden påfyldning af brændstof. • Reducer gasindstillingen under nedlukning af motoren og sluk for brændstoffet efter endt plæneklipning, hvis motoren er udstyret med en lukkeventil. • Brug kun plæneklipperen til det formål den er designet til, dvs. til klipning og indsamling af græs. Andre former for brug kan være farlig og forårsage skader på maskinen.

Vedligeholdelse og opbevaring • Sørg for, at alle møtrikker, bolte og skruer er strammet, så maskinen altid er klar til brug. • Opbevar aldrig maskiner med benzin i tanken inde i en bygning, hvor dampe kan komme i kontakt med åben ild eller gnister.

• Lad motoren køle af, inden plæneklipperen stilles til opbevaring på et indelukket sted. Rengør og vedligehold plæneklipperen inden den stilles til opbevaring. • For at reducere brandrisikoen skal motoren, støjdæmperen, batterirummet og benzinopbevaringsområdet holdes fri for græs, blade og overdrevent meget smøremiddel. • Kontroller jævnligt græsopsamleren for slid eller beskadigelse. • Udskift slidte eller beskadigede dele af sikkerhedshensyn. • Hvis brændstoftanken skal tømmes, skal dette udføres udendørs. • Forkert vedligeholdelse, brug af ikke-tilpassede udskiftningsdele, eller fjernelse eller modifikation af sikkerhedsdele kan beskadige plæneklipperen og bevirke, at operatørerne kommer alvorligt til skade. • Brug kun de blade og reservedele, som er anbefalet af fabrikanten. Brug af ikke-originale dele kan beskadige maskinen og bevirke, at operatørerne kommer alvorligt til skade. Hold altid plæneklipperen i god arbejdsstand. • Hvis bladstopperanordningen ikke fungerer, bedes du kontakte et servicecenter for at få hjælp.

Transport og håndtering • Når maskinen skal håndteres, løftes, transporteres eller vippes, skal du: - anvende kraftige arbejdshandsker; - gribe fast i maskinen på de punkter, hvor det er muligt at få ordentligt fat, og være opmærksom på vægten og dens fordeling; - anvende et passende antal personer i henhold til vægten af maskinen og køretøjets egenskaber, eller det sted hvor den skal placeres eller afhentes. • Under transport skal maskinen fastgøres ordentligt med reb eller kæder.

ADVARSEL: Rør ikke ved roterende knive.

ADVARSEL: Påfyld brændstof på et sted med god ventilation og med motoren standset.

3. BESKRIVELSE AF DELE (Fig. 1 og 2) Indeholdende A: Tændrørsnøgle B: Mulching-kile

4. TEKNISKE DATA Model

Kapacitet for brændstoftank

Kapacitet for græsopsamlerpose Nettovægt

Målt lydeffektniveau Garanteret lydeffektniveau (i henhold til 2000/14/EF) Vibration (i henhold til EN ISO 5395-1 Annex G og EN ISO 5395-2)

5. MONTERING 5-1 MONTERING AF FOLDEHÅNDTAGET A) Fastgør de nederste håndtagsstænger til enheden med to sæt bolte, skiver og låsegreb som vist. (Fig. 3, Fig. 4, Fig. 5, Fig. 6) B) Udløs de øverste håndtagsstænger, så håndtaget kan foldes sammen. Tilslut det øverste håndtag og nederste håndtag med de to sæt bolte, skiver og låsegreb. (Fig. 7, Fig. 8, Fig. 9) C) Placer alle kabler over håndtagsskafterne. Klem dem fast ca. midt på de nederste håndtag med kabelklemmerne, sådan at kablerne er fastgjort på ydersiden af maskinen. Ellers kan kablerne blive klemt, når bagdækslet åbnes/lukkes, eller blive trukket i, når det øverste håndtag foldes sammen. (Fig. 10)

5-2 MONTERING AF GRÆSOPSAMLEREN 1. Påsætning: Løft bagdækslet op og hæng græsopsamleren bag på plæneklipperen. (Fig. 11, Fig. 12) 2. Aftagning: Tag fat og løft op i bagdækslet for tage græsopsamleren af.

5-3 STARTHÅNDTAG Flyt starthåndtaget fra motoren til gennemføringen. (Fig. 13, Fig. 14)

5-4 KLIPPEHØJDE Tryk udad for at løsne armen fra tandstangen. Flyt armen fremad eller bagud for at justere højden. (Fig. 15 og se afsnit 8-8)

6. JUSTERING AF EN PASSENDE HØJDE 1) Skru låsegrebet, der fastgør det nederste håndtag, ud. (Fig. 16) 2) Se Fig. 17 og flyt det nederste håndtag op og ned for at justere det på den passende højde. Der kan vælges mellem 3 højdejusteringer på denne 80 Downloaded from www.Manualslib.com manuals search engine

type plæneklipper, hvor afstanden fra nederste håndtag til jorden er størst for højde 1, og lavest for højde 3. 3) Juster ind på den passende højde og fastgør derefter det nederste håndtag med låsegrebene.

ADVARSEL: Det nederste håndtags venstre og højre side skal være justeret ind på den samme højde.

7. 2 I 1 Disse plæneklippere kan opdateres teknologisk fra deres normale funktion, baseret på anvendelsesformålet: Fra plæneklipper med udkastning bagud og mulchingplæneklipper. Hvad er mulching? Ved mulching (bioklip) klippes græsset i første arbejdstrin, derefter findeles det og returneres til græsplænen som naturlig gødning. Tips angående mulching (bioklip): - Almindelig klipning af maks. 2 cm fra 6 cm til 4 cm højt græs. - Brug en skarp kniv. - Klip ikke i vådt græs. - Indstil på maksimal motorhastighed. - Gå kun frem i gå-tempo. - Rens jævnligt mulching-kilen, indersiden af huset og kniven.

ET: Eftermontering for brug som mulching-plæneklipper ADVARSEL: Kun med en standset motor og stoppet kniv. 1. Løft bagdækslet og fjern græsopsamleren. 2. Tryk mulching-kilen ind i klippeskjoldet. Lås mulchingkilen med knappen ind i åbningen i klippeskjoldet. (Fig. 18, Fig. 19) 3. Sænk bagdækslet igen.

TO: Klipning med græsopsamler 1. For klipning med græsopsamleren skal du fjerne mulching-kilen og montere græsopsamleren. 2. Fjernelse af mulching-kilen. - Løft bagdækslet og fjern mulching-kilen.

ADVARSEL: Kun med en standset motor og stoppet kniv.

Start motoren forsigtigt i henhold til instruktionerne og med fødderne på god afstand af kniven. Du skal ikke vippe plæneklipperen, når motoren startes. Start plæneklipperen på et jævnt underlag, fri for højt græs eller andre hindringer. Hold hænder og fødder på afstand af de roterende dele. Start ikke motoren, mens du står foran græsudkastet.

8. BETJENINGSINSTRUKTIONER

8-3 BETJENINGSPROCEDURER

8-1 INDEN DU STARTER Under anvendelse skal du holde godt fast i stopkontrolhåndtaget med begge hænder.

Fyld benzin og olie på motoren som anvist i den separate motorvejledning, der kom sammen med plæneklipperen. Læs omhyggeligt instruktionerne igennem.

ADVARSEL: Benzin er meget brandfarligt. Opbevar brændstof i beholdere, som er særligt beregnet til dette formål. Påfyld kun brændstof udendørs, inden du starter motoren, og undlad at ryge, mens du påfylder eller håndterer brændstof. Tag aldrig dækslet af brændstoftanken eller påfyld benzin, mens motoren kører, eller når motoren er varm. Hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alle antændelseskilder indtil benzindampene er fordampet. Husk at skrue dæksler ordentligt på alle brændstoftanke og beholdere. Inden du vipper plæneklipperen for at vedligeholde kniven eller tømme olien af, skal du tømme tanken for brændstof.

ADVARSEL: Fyld aldrig brændstof på brændstoftanken indendørs, med motoren kørende, eller før motoren har fået lov til at køle af i mindst 15 minutter efter brug.

8-2 START AF MOTOR OG AKTIVERING AF KNIV 1. Enheden er udstyret med en gummihætte over tændrøret. Sørg for at metalstroppen på tændrørskablet (inde i gummihætten) er ordentligt fastgjort på tændrørets metalspids. 2. Tryk 3-5 gange på tipperen, inden du starter motoren. (Fig. 20) 3. Når du starter en kold motor, skal du dreje chokerhåndtaget over på positionen “ ”. Når du starter en varm motor og begynder anvendelse, skal du dreje chokerhåndtaget over på “ ”-positionen. (Fig. 21) 4. Mens du står bag ved enheden, skal du gribe fat i stopkontrolhåndtaget og holde det ind mod det øverste håndtag som vist i Fig. 22. 5. Grib fat i starthåndtaget som vist i Fig. 22 og træk det hurtigt op. Før det langsomt tilbage til gennemføringsbolten efter motoren er startet. Slip stopkontrolhåndtaget for at standse motoren og kniven.

Bemærk: Hvis stopkontrolhåndtaget slippes under anvendelsen, standser motoren, og derfor stopper plæneklipperen med at køre.

ADVARSEL! For at undgå utilsigtet start af plæneklipperen, leveres den med en motorbremse, som skal trækkes tilbage, inden motoren kan startes. Når motorkontrolarmen frigøres, skal den returnere til dens udgangsstilling, ved hvilket punkt motoren automatisk slukker.

Bemærk: Motorbremse (bremsehåndtag): Brug armen til at stoppe motoren. Når armen frigøres, vil motoren og bladet automatisk stoppe. For at klippe, skal man holde armen i arbejdsstilling. Kontroller, inden du begynder at klippe, start/stop-armen flere gange for at sikre dig, at den fungerer ordentligt. Sørg for, at strammekablet kan betjenes problemfrit (dvs. at det ikke på nogen måde sætter sig fast eller laver kinker).

8-4 SÅDAN STANDSES MOTOREN FORSIGTIG: Kniven fortsætter med at rotere nogle få sekunder, efter motoren er slukket. 1. Slip stopkontrolhåndtaget for at standse motoren og kniven. 2. Afbryd og jord tændrørskablet som anvist i den separate motorvejledning for at forhindre utilsigtet start, mens maskinen ikke er under opsyn.

8-5 SÅDAN OPNÅS DE BEDSTE GRÆSKLIPNINGSRESULTATER Ryd græsplænen for affald. Sørg for at græsplænen er fri for sten, grene, ståltråd eller andre fremmedlegemer, der eventuelt ved et uheld kan blive slynget ud af plæneklipperen i en hvilken som helst retning og forvolde alvorlig personskade på operatøren og andre, såvel som skader på materiel og omkringliggende genstande. Klip ikke vådt græs. For at opnå en effektiv klipning af græsset skal du ikke klippe vådt græs, da det har tendens til at sætte sig fast i klippeskjoldet og forhindre ordentligt klipning af det afklippede græs. Klip ikke mere end 1/3 af græssets længde. 81

Downloaded from www.Manualslib.com manuals search engine

Den anbefalede græsklipning er 1/3 af græssets længde. Hastigheden over jorden skal justeres, sådan at de afklippede stykker kan fordeles jævnt ind plænen. Især ved kraftig klipning af tykt græs kan det være nødvendigt at bruge en af de laveste hastigheder for at få et rent, fint klip. Ved klipning af langt græs er du muligvis nødt til at klippe plænen af to omgange, hvor du sænker kniven med endnu en 1/3 af længden ved andet klip og eventuelt klipper græsset i et andet mønster, end det der blev anvendt første gang. En lille smule overlapning af klippet for hver gang, hjælper også med til at fjerne eventuelt spredte afklippede rester, der ligger tilbage på plænen. Plæneklipperen bør altid anvendes ved fuld gas for at få det reneste snit og give maskinen mulighed for at udføre den bedst mulige klipning. Rens undersiden af klippeskjoldet. Sørg for at rense undersiden af klippeskjoldet hver gang efter brug for at undgå en ophobning af græs, hvilket ellers forhindrer ordentligt mulching. Klipning af blade: Klipning af blade kan også være godt for din græsplæne. Ved klipning af blade skal du sørge for, at de er tørre, samt at der ikke ligger et alt for tykt lag på græsplænen. Du skal ikke vente til alle bladene er faldet af træerne, før du udfører klipning.

ADVARSEL: Hvis du støder på et fremmedlegeme, skal motoren standses. Fjern kablet fra tændrøret og efterse plæneklipperen nøje for skader, og reparer skaden inden du starter og anvender plæneklipperen igen. Hvis plæneklipperen vibrerer voldsomt under anvendelse, kan det være et tegn på beskadigelse. Enheden bør straks efterses og repareres.

8-6 GRÆSOPSAMLER Tøm og rens posen. Sørg for, at den er ren, og dens net er ventileret. (Fig. 23)

8-7 KLIPPESKJOLD Undersiden af plæneklipperens klippeskjold bør renses hver gang efter brug for at forhindre ophobning af afklippede græsrester, blade, snavs eller andre materialer. Hvis de afklippede rester får lov til at ophobe sig, medvirker det til rust- og korrosionsdannelse og kan forhindre ordentlig mulching. Klippeskjoldet kan renses ved at vippe plæneklipperen og skrabe det rent med et passende værktøj (sørg for at tændrørskablets forbindelse er afbrudt).

8-8 INSTRUKTIONER FOR HØJDEJUSTERING FORSIGTIG: Udfør aldrig nogen justeringer på plæneklipperen uden først at standse motoren og afbryde tændrørskablets forbindelse.

FORSIGTIG: Inden du ændrer klippehøjden, skal du standse plæneklipperen og afbryde tændrørskablets forbindelse. Plæneklipperen er udstyret med en central højdejusteringsarm, der har 5 højdepositioner.

1. Stands plæneklipperen og afbryd tændrørskablets forbindelse, inden du ændrer plæneklipperens klippehøjde. 2. Den centrale højdejusteringsarm har 5 forskellige højdepositioner. 3. For at ændre klippehøjden skal du trykke justeringsarmen mod hjulet, og flytte op eller ned på den valgte højde (Fig. 24). Alle hjulene indstilles på den samme klippehøjde.

9. VEDLIGEHOLDELSESINSTRUK TIONER TÆNDRØR Udskift kun med originale tændrør. Du opnår det bedste resultat ved at udskifte tændrøret efter hver 100 timers brug. (se BRUGERVEJLEDNING TIL MOTOR)

BREMSEKLODSER Kontroller og/eller udskift med jævne mellemrum motorbremseklodserne hos en serviceagent, kun originale dele kan bruges til udskiftning.

10. SMØREINSTRUKTIONER FORSIGTIG: ABRYD TÆNDRØRETS FORBINDELSE INDEN EFTERSYN. 1. HJUL-Smør kuglelejerne på hvert hjul mindst én gang i sæsonen med en let olie. 2. MOTOR-Følg motorvejledningen angående instruktioner for smøring. 3. STOPKONTROL-Smør omdrejningsakserne på stopkontrolhåndtaget og dets kabel mindst én gang i sæsonen med en let olie. Stopkontrollen skal kunne bevæges frit i begge retninger.

11. RENGØRING FORSIGTIG: Spul ikke motoren med en vandslange. Vandet kan beskadige motoren og forurene brændstofsystemet. 1. Tør klippeskjoldet af med en tør klud. 2. Spul med en vandslange under klippeskjoldet ved at vippe plæneklipperen, sådan at tændrøret er opad.

11-1 MOTORLUFTFILTER FORSIGTIG: Sørg for at snavs eller støv ikke tilstopper luftfilterets skumelement. Motorens luftfilterelement skal efterses (renses) efter 25 timers normal plæneklipning. Skumelementet skal efterses regelmæssigt, hvis plæneklipperen anvendes under tørre, støvede forhold. (se BRUGERVEJLEDNING TIL MOTOR)

SÅDAN RENSES LUFTFILTERET 1. For PLM4120N: Løft tapperne oven på filterdækslet. For PLM4620N: Fjern skruen.

82 Downloaded from www.Manualslib.com manuals search engine

2. Fjern dækslet. 3. Vask filterelementet i sæbevand. BRUG IKKE BENZIN! 4. Lufttør filterelementet. 5. Put et par dråber SAE30-olie på skumfilteret og vrid det omhyggeligt for at fjerne eventuelt overskud af olie. 6. Monter filteret igen. 7. Luk filterdækslet.

BEMÆRK: Udskift filteret hvis det er flosset, flænset, beskadiget eller ikke kan renses. (Fig. 25 for PLM4120N)

11-2 KNIV FORSIGTIG: Sørg for at afbryde og jorde tændrørskablet inden arbejdet med kniven for at forhindre utilsigtet start af motoren. Beskyt hænderne ved at anvende tykke handsker eller en klud, når du griber om knivene. Vip plæneklipperen som anvist i den separate motorvejledning. Fjern sekskantbolten og skiven, der holder kniven og knivadapteren fast på motorens krumtapaksel. Afmonter kniven og adapteren fra krumtapakslen.

ADVARSEL: Efterse regelmæssigt knivadapteren for revner, især hvis du rammer et fremmedlegeme. Udskiftes om nødvendigt. Du opnår de bedste resultater med en skarp kniv. Kniven kan skærpes ved at afmontere den og enten slibe eller file knivsæggen, sådan at den oprindelige smig opretholdes så vidt muligt. Det er ekstremt vigtigt, at hver knivsæg slibes lige meget for ikke at få en uafbalanceret kniv. En forkert balanceret kniv medfører voldsomme vibrationer og kan forårsage skade på motoren og plæneklipperen. Sørg for at balancere kniven omhyggeligt efter slibning. Knivens balance kan testes ved at balancere den på en rundskaftet skruetrækker. Fjern metal fra den tunge side indtil den balancerer jævnt. (Fig. 26) Inden du monterer kniven og knivadapteren på enheden, skal du smøre motorens krumtapaksel og indersiden af knivadapteren med en let olie. Installer knivadapteren på krumtapakslen. Se Fig. 26. Placer kniven med delnummeret vendende væk fra adapteren. Placer skiven over kniven og indsæt sekskantbolten. Stram sekskantbolten med det moment, der er anvist nedenfor.

11-3 KNIVMONTERINGSMOMENT Midterbolten skal strammes med et moment på 35 45 Nm. For at sikre sikker anvendelse af din enhed. ALLE møtrikker og bolte skal regelmæssigt kontrolleres for korrekt tilspænding. Efter længere brug, især ved sandede jordforhold, bliver kniven slidt og mister noget af den oprindelige form. Effektiviteten af klipningen reduceres, og kniven bør udskiftes. Udskift kun kniven med en fabriksgodkendt kniv. Eventuelle skader pga. en uafbalanceret kniv er ikke producentens ansvar.

Når du udskifter kniven, skal du anvende den originale type, som er mærket på kniven (MAKITA 263001433 til PLM4120N; MAKITA 263001451 til PLM4620N) (kontakt din lokale forhandler eller dit firma angående bestilling af en ny kniv).

ADVARSEL: Rør ikke ved roterende knive.

11-4 MOTOR Se den separate motorvejledning angående instruktioner for motorvedligeholdelse. Vedligehold motorolien som anvist i den separate motorvejledning, der kom sammen med din enhed. Læs og følg instruktionerne omhyggeligt. Foretag eftersyn af luftfilteret som anvist i den separate motorvejledning under normale forhold. Under ekstremt støvede forhold skal det altid renses efter nogle få timers brug. Dårlig motorydelse og drukning af motoren angiver, at luftfilteret bør efterses. For at foretage eftersyn af luftfilteret skal du se den separate motorvejledning, der kom sammen med din enhed. Tændrøret skal renses, og afstanden genindstilles én gang i sæsonen. Det anbefales, at udskifte tændrøret i starten af hver klippesæson; se motorvejledningen angående korrekt tændrørstype og afstandsspecifikationer. Rens jævnligt motoren med en klud eller en børste. Hold afkølingssystemet (blæserhusområdet) rent for at sikre ordentlig luftcirkulation, hvilket er essentielt for motorydelse og -levetid. Sørg for at fjerne alt græs, snavs og brandbart materiale fra lyddæmperområdet.

12. OPBEVARINGSINSTRUKTION ER (UDEN FOR SÆSONEN) Følgende skridt bør tages for at klargøre plæneklipperen til opbevaring. 1. Tøm tanken efter sæsonens sidste klipning. a) Tøm benzintanken med en pumpe.

FORSIGTIG: Tøm ikke benzin af i lukkede rum, i nærheden af åben ild osv. Rygning forbudt! Benzindampe kan forårsage eksplosion eller brand. b) Start motoren og lad den køre indtil den har opbrugt al den resterende benzin og standser. c) Fjern tændrøret. Brug en oliekande til at fylde ca. 20 ml olie i forbrændingskammeret. Aktivér starteren for at fordele olien jævnt i forbrændingskammeret. Udskift tændrøret. 2. Rens og smør plæneklipperen omhyggeligt som beskrevet under “SMØREINSTRUKTIONER”. 3. Påfør lidt smørelse på kniven for at forhindre rust. 4. Opbevar plæneklipperen på et tørt, rent og frostbeskyttet sted, uden for uautoriserede personers rækkevidde.

FORSIGTIG: Motoren skal være kølet fuldstændigt ned, inden plæneklipperen gemmes væk.

83 Downloaded from www.Manualslib.com manuals search engine

BEMÆRK: Ved opbevaring af enhver type motorudstyr på et uventileret sted eller i et opbevaringsskur; - Sørg for at rustsikre udstyret. Brug en let olie eller silikoneolie til at lægge en hinde over udstyret, især kabler og alle bevægelige dele. - Sørg for ikke at bøje eller knække kabler. - Hvis startsnoren løsner sig fra gennemføringen på håndtaget, skal du afbryde og jorde tændrørskablet, trykke ind på knivkontrolhåndtaget og langsomt trække startsnoren ud fra motoren. Før startsnoren ind i gennemføringsbolten på håndtaget.

Transport Sluk for motoren og lad den køle af. Sæt derefter tændrørsledningen i forbindelse og tøm brændstoftanken som beskrevet i motorbrugsanvisningen. Sørg for ikke at bøje eller beskadige klingen, når du skubber plæneklipperen hen over genstande.

84 Downloaded from www.Manualslib.com manuals search engine

13. FEJLFINDING PROBLEM Motoren starter ikke.

Motoren kører ujævnt.

Motoren går dårligt i tomgang.

Motoren hopper ved høj hastighed.

SANDSYNLIG ÅRSAG Chokeren er ikke i den rigtige position for de aktuelle forhold.

Flyt chokeren hen på den rigtige position.

Brændstoftanken er tom.

Fyld brændstof på tanken: se BRUGERVEJLEDNING TIL MOTOR.

Luftfilterelementet er beskidt.

Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.

Stram tændrøret til 25 - 30 Nm.

Tændrørskablet er løst eller afbrudt fra Monter tændrørskablet på tændrørsstikket. stikket. Forkert tændrørsafstand.

Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.

Tændrøret er defekt.

Monter et nyt tændrør med korrekt tændrørsafstand. se BRUGERVEJLEDNING TIL MOTOR.

Karburatoren er druknet i brændstof.

Afmonter luftfilterlementet og fortsæt med at trække i startsnoren indtil karburatoren renser sig selv, og monter derefter luftfilterlementet.

Defekt tændingsmodul.

Kontakt et Makita-autoriseret servicecenter.

Snavs, vand eller gammelt brændstof i Tøm brændstoffet af og rens tanken. Fyld tanken tanken. med rent, frisk brændstof. Udluftningshullet i brændstoftankens dæksel er tilstoppet.

Rens eller udskift brændstoftankens dæksel.

Luftfilterelementet er beskidt.

Rens luftfilterelementet.

Tændrøret er defekt.

Monter et nyt tændrør med korrekt tændrørsafstand. se BRUGERVEJLEDNING TIL MOTOR.

Forkert tændrørsafstand.

Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.

Luftfilterelementet er beskidt.

Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.

Luftåbningerne i motorhuset er blokeret.

Fjern affald fra åbningerne.

Køleribber og luftpassager under motorens blæserhus er blokeret.

Fjern græsrester fra køleribber og luftpassager.

Afstanden mellem tændrørets elektroder er for lille.

Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.

Gennemstrømningen af køleluft er begrænset.

Fjern eventuelle græsrester fra åbningerne i motorhuset, blæserhuset og luftpassager.

For PLM4120N: Installér RC12YC eller QC12YC tændrør og køleribber på motoren. For PLM4620N: skal du montere RJ19LMC-tændrør og køleribber på motoren.

Knivmontagen er løs.

Knivmontagen er ikke afbalanceret.

Motoren overopheder.

Plæneklipperen vibrerer unormalt.

14. MILJØ Skulle din maskine trænge til at blive udskiftet efter lang tids brug, skal den ikke bortskaffes sammen med husholdningsaffald, men bortskaffes på en miljømæssig sikker måde.
