ПОСІБНИК КОРИСТУВАЧА PLM4620N - PLM4620N2 MAKITA

Yasushi Fukaya Директор Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгия

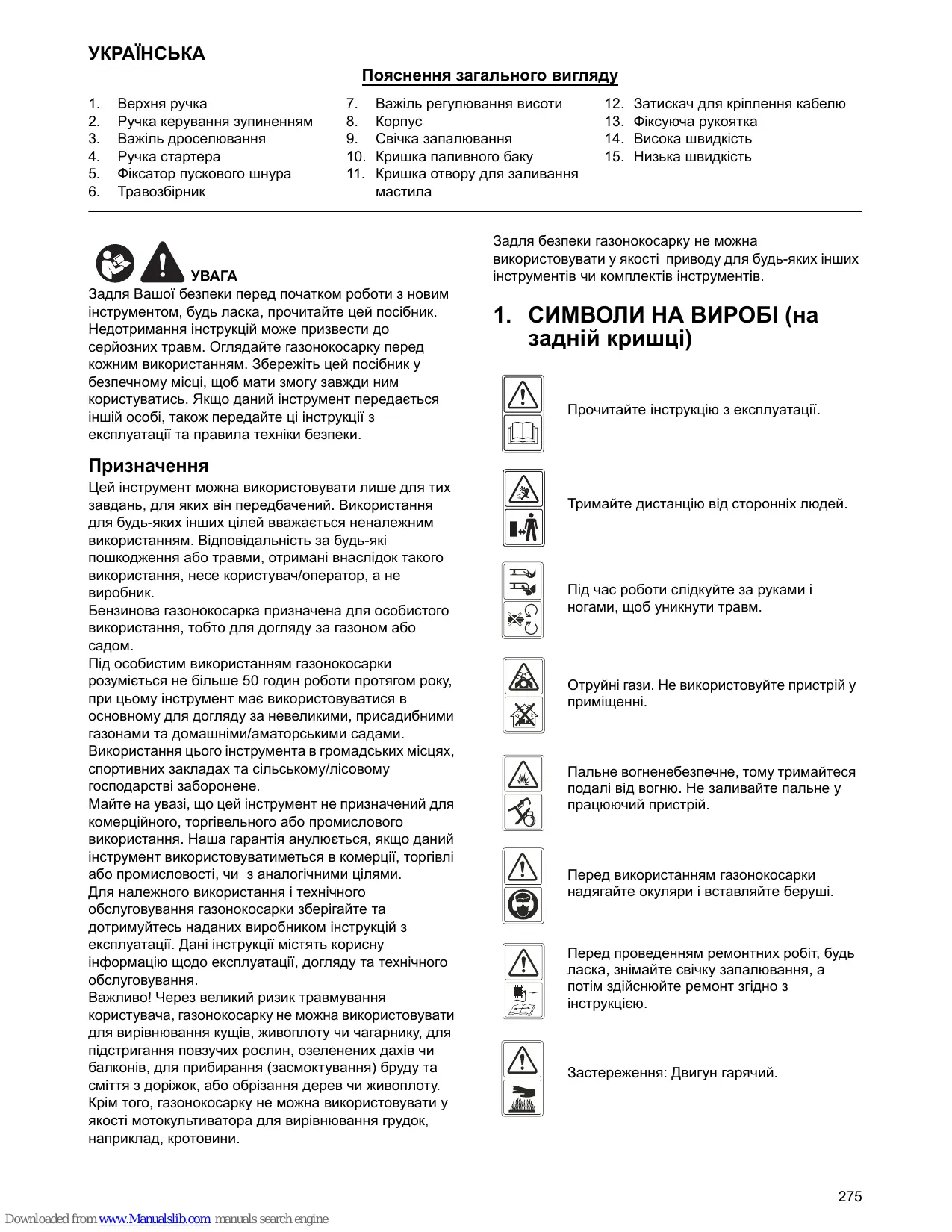

УКРАЇНСЬКА Пояснення загального вигляду 1. 2. 3. 4. 5. 6.

Верхня ручка Ручка керування зупиненням Важіль дроселювання Ручка стартера Фіксатор пускового шнура Травозбірник

Важіль регулювання висоти Корпус Свічка запалювання Кришка паливного баку Кришка отвору для заливання мастила

УВАГА Задля Вашої безпеки перед початком роботи з новим інструментом, будь ласка, прочитайте цей посібник. Недотримання інструкцій може призвести до серйозних травм. Оглядайте газонокосарку перед кожним використанням. Збережіть цей посібник у безпечному місці, щоб мати змогу завжди ним користуватись. Якщо даний інструмент передається іншій особі, також передайте ці інструкції з експлуатації та правила техніки безпеки.

Затискач для кріплення кабелю Фіксуюча рукоятка Висока швидкість Низька швидкість

Задля безпеки газонокосарку не можна використовувати у якості приводу для будь-яких інших інструментів чи комплектів інструментів.

1. СИМВОЛИ НА ВИРОБІ (на задній кришці) Прочитайте інструкцію з експлуатації.

Призначення Цей інструмент можна використовувати лише для тих завдань, для яких він передбачений. Використання для будь-яких інших цілей вважається неналежним використанням. Відповідальність за будь-які пошкодження або травми, отримані внаслідок такого використання, несе користувач/оператор, а не виробник. Бензинова газонокосарка призначена для особистого використання, тобто для догляду за газоном або садом. Під особистим використанням газонокосарки розуміється не більше 50 годин роботи протягом року, при цьому інструмент має використовуватися в основному для догляду за невеликими, присадибними газонами та домашніми/аматорськими садами. Використання цього інструмента в громадських місцях, спортивних закладах та сільському/лісовому господарстві заборонене. Майте на увазі, що цей інструмент не призначений для комерційного, торгівельного або промислового використання. Наша гарантія анулюється, якщо даний інструмент використовуватиметься в комерції, торгівлі або промисловості, чи з аналогічними цілями. Для належного використання і технічного обслуговування газонокосарки зберігайте та дотримуйтесь наданих виробником інструкцій з експлуатації. Дані інструкції містять корисну інформацію щодо експлуатації, догляду та технічного обслуговування. Важливо! Через великий ризик травмування користувача, газонокосарку не можна використовувати для вирівнювання кущів, живоплоту чи чагарнику, для підстригання повзучих рослин, озеленених дахів чи балконів, для прибирання (засмоктування) бруду та сміття з доріжок, або обрізання дерев чи живоплоту. Крім того, газонокосарку не можна використовувати у якості мотокультиватора для вирівнювання грудок, наприклад, кротовини.

Тримайте дистанцію від сторонніх людей.

Під час роботи слідкуйте за руками і ногами, щоб уникнути травм.

Отруйні гази. Не використовуйте пристрій у приміщенні.

Пальне вогненебезпечне, тому тримайтеся подалі від вогню. Не заливайте пальне у працюючий пристрій.

Перед використанням газонокосарки надягайте окуляри і вставляйте беруші.

Перед проведенням ремонтних робіт, будь ласка, знімайте свічку запалювання, а потім здійснюйте ремонт згідно з інструкцією.

Застереження: Двигун гарячий.

275 Downloaded from www.Manualslib.com manuals search engine

Щоб зупинити двигун, відпустіть пусковий важіль.

2. ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ УВАГА: Щоб зменшити ризик отримання серйозних травм та/або пошкодження пристрою, під час використання бензинових інструментів необхідно суворо дотримуватись основних правил техніки безпеки, включаючи нижченаведені положення. Перед початком роботи з цим інструментом прочитайте усі інструкції й збережіть їх для подальшого використання.

УВАГА: Під час роботи цей пристрій утворює електромагнітне поле. За певних обставин це поле може впливати на активні або пасивні медичні імплантати. Щоб зменшити ризик отримання серйозних та смертельних тілесних ушкоджень, ми рекомендуємо особам із медичними імплантатами перед використанням цього пристрою звернутися до лікаря та виробника медичних імплантатів.

Інструктаж користувача • Уважно прочитайте інструкцію з експлуатації. Ознайомтеся зі всіма засобами керування пристроєм, а також із правилами його належного використання. Навчіться швидко зупиняти двигун. • Використовуйте газонокосарку тільки за призначенням, тобто для скошування та збирання трави. Використання не за призначенням є небезпечним і може призвести до пошкодження пристрою. Прикладами неналежного використання пристрою можуть, зокрема, бути: - перевезення на пристрої людей, дітей або тварин; - транспортування за допомогою пристрою; - використання пристрою для буксирування або штовхання вантажів; - використання пристрою для збирання листя або сміття; - використання пристрою для підрізання живоплоту або для скошування будь-якої рослинності, окрім трави; - перебування пристрою у використанні двома або більше особами; - використання ріжучого полотна на будь-яких інших поверхнях, окрім трави. • Ніколи не дозволяйте користуватися бензиновою газонокосаркою дітям та особам, не ознайомленим із цими інструкціями. Місцеві нормативні документи можуть обмежувати віковий поріг оператора. • Ніколи не використовуйте газонокосарку: - коли поблизу знаходяться інші особи, особливо діти або домашні тварини; 276 Downloaded from www.Manualslib.com manuals search engine

- якщо оператор перебуває під дією лікарських засобів або інших речовин, що можуть впливати на його здатність реагувати та зосереджуватися. • Пам’ятайте, що оператор або користувач несе відповідальність за нещасні випадки та створення небезпечних ситуацій, що можуть зашкодити людям та їхньому майну. • Оператори повинні отримати належну підготовку з використання, регулювання та роботи інструмента, включаючи заборонені дії.

Підготовка • Перед використанням газонокосарки завжди надягайте міцне взуття та довгі штани. Забороняється використовувати інструмент босоніж або у відкритих сандаліях. • Уважно обстежте робочу ділянку, на якій буде застосовуватися інструмент, і приберіть усі предмети, як-от камені, іграшки, гілки та дроти, які можуть відкидатися інструментом. • УВАГА- Бензин є легкозаймистою речовиною. - зберігайте пальне у спеціально призначених контейнерах; - заливайте пальне тільки поза приміщенням і не паліть у цей час; - доливайте пальне перед запуском двигуна. Ніколи не знімайте кришку паливного баку і не доливайте бензин під час роботи двигуна або коли двигун гарячий; - у разі проливання бензину не намагайтеся запустити двигун, а перемістіть пристрій подалі від цього місця і зачекайте, поки випари бензину не розвіються, щоб уникнути створення джерела займання; - надійно закручуйте кришку паливного баку і кришку контейнера для пального. • Замініть несправні глушники. • Перед використанням завжди візуально перевіряйте, щоб усі ріжучі полотна, болти і деталі ріжучої частини не були зношеними або пошкодженими. Завжди замінюйте увесь комплект зношених або пошкоджених ріжучих полотен і болтів, щоб зберегти балансування. • Регулярно перевіряйте правильність роботи усіх засобів блокування пуску та систем наявності оператора.

Робота • Не використовуйте двигун в умовах обмеженого простору, де може збиратися небезпечний чадний газ. • Не використовуйте інструмент, якщо відчуваєте втому, захворіли або після вживання алкоголю чи лікарських засобів. • Увага: Не використовуйте газонокосарку, якщо є небезпека влучення блискавки. • Рекомендується обмежити тривалість використання для зведення до мінімуму ризиків, пов’язаних із шумом та вібрацією. • Будьте обережні під час використання газонокосарки на схилах та поблизу обривів, канав та насипів.

• Використовуйте газонокосарку тільки за умов денного світла або яскравого штучного освітлення. • За можливості уникайте використання інструмента на мокрій траві. • Завжди впевнено стійте на похилій поверхні. • Ходіть, ніколи не біжіть. • Під час використання пристроїв на колесах пересувайте їх поперек похилої поверхні, а не вгору та вниз. • Будьте надзвичайно уважними, коли змінюєте напрямок руху газонокосарки на похилій поверхні. • Не використовуйте газонокосарку на дуже крутих схилах. • Будьте надзвичайно уважними, коли розвертаєте газонокосарку або тягнете її на себе. • Зупиняйте ріжуче(-і) полотно(-а), якщо потрібно нахилити бензинову газонокосарку та перенести через ділянку, де не росте газон, або з однієї робочої ділянки на іншу. • Ніколи не використовуйте газонокосарку із пошкодженими захисними кожухами або без захисних пристроїв, наприклад відбивачів та/або травозбірника. • Попередження! Забороняється використовувати газонокосарку без встановленого травозбірника або самозакривного щитка отвору викиду. • Не змінюйте налаштування регулятора обертів двигуна і не перевищуйте допустиму швидкість двигуна. • Не змінюйте та не втручайтеся в роботу будь-яких заблокованих регулювань швидкості двигуна. • Не дозволяється втручатися в роботу та вимикати системи або засоби безпеки газонокосарки. • Перед запуском двигуна розблоковуйте ріжуче полотно та обертальні частини приводного вузла. • Обережно запускайте двигун згідно з наведеними інструкціями, тримаючи ноги подалі від ріжучого(их) полотна(-ен). • Не нахиляйте газонокосарку під час запуску двигуна. • Під час запуску двигуна не стійте навпроти жолоба викиду. • Не наближайте руки та ноги до частин, що обертаються. Завжди тримайтеся на відстані від отвору викиду. • Ніколи не піднімайте і не переносьте газонокосарку під час роботи двигуна. • Завжди зупиняйте двигун і від’єднуйте дріт свічки запалювання та перевіряйте, щоб усі рухомі частини повністю зупинилися, а також витягуйте ключ, якщо він використовувався: - перед усуненням блокування або видаленням засмічення із жолоба; - перед перевіркою та очищенням газонокосарки, а також перед проведенням робіт на газонокосарці; - після зіткнення зі сторонніми предметами. Огляньте газонокосарку на наявність пошкоджень, виконайте необхідний ремонт та тільки після цього продовжуйте роботу; - якщо газонокосарка починає незвично вібрувати (негайно перевірте). • Завжди зупиняйте двигун і від’єднуйте дріт свічки запалювання та перевіряйте, щоб усі рухомі

частини повністю зупинилися, а також витягуйте ключ, якщо він використовувався: - коли Ви припиняєте роботу із газонокосаркою; - перед дозаправленням пальним. • Зменшуйте рівень подачі пального під час зупинки двигуна і, якщо двигун оснащений відсічним клапаном, вимикайте подачу пального наприкінці роботи. • Використовуйте газонокосарку тільки за призначенням, тобто для скошування та збирання трави. Використання не за призначенням є небезпечним і може призвести до пошкодження пристрою.

Технічне обслуговування та зберігання • Щоб гарантувати безпечну роботу інструмента, перевіряйте надійність затягування всіх гайок, болтів та гвинтів. • Якщо у баку інструмента залишається бензин, не зберігайте інструмент у приміщенні, де випаровування бензину можуть дістатися відкритого вогню або іскри. • Перед зберіганням у закритому просторі зачекайте, доки двигун охолоне. Перед зберіганням почистіть та огляньте газонокосарку. • Щоб зменшити ризик займання, слідкуйте, щоб у двигуні, глушнику, акумуляторному відсіку та у місці зберігання пального не було трави, листя або надлишку мастила. • Регулярно перевіряйте травозбірник на наявність ознак зношення або пошкодження. • Щоб забезпечити безпечне використання пристрою, замінюйте зношені або пошкоджені деталі. • Зливати пальне з баку слід поза приміщенням. • Неналежний догляд, використання невідповідних замінних деталей або знімання чи видозміна елементів забезпечення безпеки можуть призвести до пошкодження газонокосарки та серйозного травмування оператора. • Використовуйте лише ріжучі полотна та запасні деталі, рекомендовані виробником. Використання деталей від інших виробників може призвести до пошкодження інструменту та травмування операторів. Тримайте газонокосарку у доброму робочому стані. • Якщо пристрій зупинення ріжучого полотна не працює, зверніться за допомогою до сервісного центра.

Транспортування та переміщення • Коли пристрій необхідно перемістити, підняти, транспортувати або нахилити, Ви повинні: - надягати міцні робочі рукавиці; - братися за пристрій у тих місцях, які можуть забезпечити його надійне утримування, ураховуючи вагу пристрою та її розподіл; - залучати необхідну кількість людей відповідно до ваги пристрою та технічних характеристик транспортного засобу або місця, куди пристрій необхідно покласти чи з якого взяти. • Під час транспортування надійно закріплюйте пристрій за допомогою мотузок або ланцюгів.

277 Downloaded from www.Manualslib.com manuals search engine

3. ОПИС ДЕТАЛЕЙ (Мал. 1 та 2) Включаючи A: Свічний ключ B: Мульчувальний клин

УВАГА:Не торкайтеся ріжучого полотна, що обертається.

УВАГА: Заливайте пальне у добре вентильованому місці, коли двигун зупинений.

4. ТЕХНІЧНІ ДАНІ Модель

Робочий об’єм двигуна

Номінальна потужність

Ширина ріжучого полотна

Швидкість холостого ходу

Об’єм паливного баку

Об’єм мастильного бака

5,738 m/s2 K=1,5 m/s2

Вага нетто Регулювання висоти Гарантований рівень звукової потужності у місці знаходження оператора (згідно EN ISO 5395-1, Додаток F та EN ISO 5395-2, EN ISO 4871) Виміряний рівень звукової потужності Гарантований рівень звукової потужності (згідно 2000/14/ЄС) Вібрації (згідно EN ISO 5395-1, Додаток G та EN ISO 5395-2)

5. ЗБИРАННЯ 5-1 ЗБИРАННЯ СКЛАДАНОЇ РУЧКИ A) Зафіксуйте штанги нижньої ручки у корпусі пристрою двома комплектами болтів, шайб і фіксуючих рукояток, як показано на малюнках. (Мал. 3, Мал. 4, Мал. 5, Мал. 6) B) Вивільніть штанги верхньої ручки для складання. Приєднайте верхню ручку і нижню ручку двома комплектами болтів, шайб і фіксуючих рукояток. (Мал. 7, Мал. 8, Мал. 9) C) Розмістіть усі кабелі над валами ручок. Затисніть їх навколо середини нижніх ручок затискачами для кріплення кабелю, щоб кабелі були зафіксовані зовні пристрою. Інакше кабелі можуть бути защемлені під час відкривання/закривання задньої кришки або втиснені під час складання верхньої ручки. (Мал. 10)

5-2 ЗБИРАННЯ ТРАВОЗБІРНИКА 1. Щоб установити травозбірник: Підніміть задню кришку та повісьте травозбірник на вал у задній частині газонокосарки. (Мал. 11, Мал. 12)

278 Downloaded from www.Manualslib.com manuals search engine

2. Щоб зняти травозбірник: Візьміться за задню кришку та підніміть її, після чого зніміть травозбірник.

5-3 РУЧКА СТАРТЕРА Перемістіть ручку стартера від двигуна до фіксатора пускового шнура. (Мал. 13, Мал. 14)

5-4 ВИСОТА СКОШУВАННЯ Натисніть на важіль, щоб витягнути його із зубчастої рейки. Щоб відрегулювати висоту, пересуньте важіль вперед або назад. (Мал. 15 та див. пункт 8-8)

6. НАЛАШТУВАННЯ ПОТРІБНОЇ ВИСОТИ 1) Відведіть назад фіксуючу рукоятку, що кріпить нижню ручку. (Мал. 16) 2) Як показано на Мал. 17, пересуньте нижню ручку вгору або вниз, щоб відрегулювати зручну висоту. У газонокосарки цього типу можна вибрати 3 висоти регулювання; на 1-й висоті нижня ручка знаходиться на найбільшій висоті від землі, на 3-й на найнижчій.

3) Після встановлення зручної висоти знову приєднайте нижню ручку за допомогою фіксуючих рукояток.

УВАГА: Висота нижньої ручки повинна бути однаково відрегульована праворуч і ліворуч.

7. 2 В 1 Залежно від мети використання ці газонокосарки можуть бути модифіковані у порівнянні з їхніми стандартними функціями: З газонокосарки із заднім викидом у мульчувальну газонокосарку. Що таке мульчування? Під час мульчування трава скошується за один робочий прогін, а потім подрібнюється і скидається на скошену смужку як природне добриво. Поради з мульчування: - Звичайне скошування трави максимум на 2 см: від 6 см до 4 см. - Ніж повинен бути гострим. - Не скошуйте мокру траву. - Установлюйте двигун на максимальну швидкість. - Не пересувайте газонокосарку занадто швидко. - Регулярно чистьте мульчувальний клин, внутрішню сторону корпуса та ріжуче полотно.

ОДИН: Трансформування у мульчувальну газонокосарку УВАГА: Тільки за умов, коли двигун і ріжуче полотно повністю зупинені. 1. Підніміть задню кришку та зніміть травозбірник. 2. Установіть у корпус мульчувальний клин. Закріпіть мульчувальний клин за допомогою кнопки в отворі на корпусі. (Мал. 18, Мал. 19) 3. Знову опустіть задню кришку.

ДВА: Використання газонокосарки із травозбірником 1. Для використання газонокосарки із травозбірником зніміть мульчувальний клин і установіть травозбірник. 2. Знімання мульчувального клину. - Підніміть задню кришку та зніміть мульчувальний клин.

УВАГА: Тільки за умов, коли двигун і ріжуче полотно повністю зупинені.

8. ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ 8-1 ПЕРЕД ЗАПУСКОМ Заправте двигун бензином і мастилом, як вказано в окремій інструкції з експлуатації двигуна, що входить до комплекту Вашої газонокосарки. Уважно прочитайте цю інструкцію з експлуатації.

УВАГА: Бензин є легкозаймистою речовиною. Зберігайте пальне у спеціально призначених контейнерах. Заливайте пальне тільки поза приміщенням та перед запуском двигуна; не паліть під час заправляння та під час роботи з пальним. Ніколи не знімайте кришку паливного баку і не доливайте бензин під час роботи двигуна або коли двигун гарячий. У разі проливання бензину не намагайтеся запустити двигун, а перемістіть пристрій подалі від цього місця і зачекайте, поки випари бензину не розвіються, щоб уникнути створення джерела займання. Надійно закручуйте кришку паливного баку і кришку контейнера для пального. Перед тим як перевернути газонокосарку, щоб почистити ріжуче полотно або злити мастило, зливайте пальне з баку.

УВАГА: Ніколи не заливайте пальне в бак у приміщенні, під час роботи двигуна, а також упродовж щонайменше 15 хвилин після закінчення його роботи.

8-2 ЗАПУСК ДВИГУНА І РОБОТА РІЖУЧОГО ПОЛОТНА 1. На кінці свічки запалювання є гумова частина; переконайтеся, що металева петля на кінці дроту свічки запалювання (усередині гумової частини) надійно зчеплена із металевим кінчиком свічки запалювання. 2. Перш ніж запустити двигун, натисніть на кнопку підсосу 3–5 разів. (Мал. 20) 3. Під час запуску охолодженого двигуна пересуньте важіль дроселювання у положення “ ”. У разі теплого запуску і використання двигуна пересуньте важіль дроселювання у положення “ ”. (Мал. 21) 4. Станьте позаду пристрою, візьміться за ручку керування зупиненням і притисніть її до верхньої ручки, як показано на Мал. 22. 5. Візьміться за ручку стартера, як показано на малюнку Мал. 22, та різко потягніть її. Після запуску двигуна повільно поверніть її до фіксатора пускового шнура. Щоб зупинити двигун і ріжуче полотно, відпустіть ручку керування зупиненням. Обережно запустіть двигун згідно з наведеними інструкціями, тримаючи ноги подалі від ріжучого полотна. Не нахиляйте газонокосарку під час запуску двигуна. Запускайте газонокосарку на рівній поверхні без високої трави та будь-яких перешкод. Тримайте руки і ноги в стороні від рухомих частин. Під час запуску двигуна не стійте навпроти отвору викиду.

279 Downloaded from www.Manualslib.com manuals search engine

8-3 ПРОЦЕДУРА ЕКСПЛУАТАЦІЇ Під час роботи міцно тримайте ручку керування зупиненням обома руками.

Примітка: Якщо під час роботи відпустити ручку керування зупиненням, двигун зупиниться та газонокосарка припинить працювати.

УВАГА! Для запобігання ненавмисному запуску газонокосарки її обладнано гальмом двигуна, який треба відтягнути, перш ніж запускати двигун. Коли відпускається ручка керування двигуном, вона має повернутись до початкового положення, і тоді двигун автоматично вимкнеться.

Примітка: Гальмо двигуна (ручка гальма): Використовуйте важіль для зупинки двигуна. Коли відпускається важіль, двигун та ріжуче полотно автоматично зупиняються. Для скошування трави тримайте важіль у робочому положенні. Перш ніж починати скошування, декілька разів перевірте важіль пуску/зупинки, щоб переконатись у належній роботі. Перевірте плавність ходу натяжного кабелю (тобто, він не повинен жодним чином чіплятися або перекручуватися).

8-4 ЗУПИНЕННЯ ДВИГУНА

ЗАСТЕРЕЖЕННЯ: Після зупинення двигуна ріжуче полотно продовжуватиме обертатися декілька секунд. 1. Щоб зупинити двигун і ріжуче полотно, відпустіть ручку керування зупиненням. 2. Щоб попередити випадковий запуск двигуна, коли пристрій залишається без нагляду, від’єднайте дріт свічки запалювання та покладіть його на землю, як вказано в окремій інструкції з експлуатації двигуна.

8-5 ПОРАДИ ЩОДО ЕФЕКТИВНОГО СКОШУВАННЯ Очистіть газон від сміття. Перевірте, щоб на газоні не було каміння, гілок, дротів ті інших сторонніх предметів, які газонокосарка може відкинути у будьякому напрямку і які можуть серйозно травмувати оператора та інших людей, а також завдати шкоди майну й довкіллю. Не скошуйте мокру траву. Щоб робота була ефективною, не скошуйте мокру траву, тому що вона налипає на дно корпуса та заважає скошуванню. Скошуйте траву не більше, ніж на 1/3 її довжини. Скошувати траву рекомендується не більше, ніж на 1/3 довжини. Слід належним чином відрегулювати швидкість пересування, щоб настриг рівномірно розсіювався газоном. Для особливо важкого скошування густої трави краще працювати на низькій швидкості, щоб трава на ділянці була рівномірно скошена. Високу траву краще скошувати за два рази, опустивши під час другого скошування ріжуче полотно ще на 1/3 висоти й змінивши напрям пересування. 280 Downloaded from www.Manualslib.com manuals search engine

Під час кожного наступного прогону частково перекривайте попередній прогін, щоб на газоні не залишилось окремих бадилин трави. Газонокосарка повинна завжди працювати із максимальною подачею пального, щоб скошування було максимально ефективним. Чистьте дно корпуса. Після кожного використання чистьте дно корпуса, щоб уникнути налипання трави, яке може стати причиною неякісного мульчування. Збирання листя: Можливо, у Вас також з’явиться необхідність зібрати листя на газоні. Перед збиранням листя слід переконатися, що воно сухе та лежить не занадто товстим шаром. Не чекайте, доки опаде все листя з дерев.

УВАГА: Якщо газонокосарка зачепить сторонній предмет, зупиніть двигун. Від’єднайте дріт від свічки запалювання, уважно обстежте газонокосарку на наявність пошкоджень та полагодьте її перед наступним використанням. Сильна вібрація під час роботи газонокосарки є ознакою її пошкодження. Її слід негайно обстежити та полагодити.

8-6 ТРАВОЗБІРНИК Спорожніть та ретельно вичистіть травозбірник, а також переконайтеся, що його сітчаста структура вентилюється. (Мал. 23)

8-7 КОРПУС Чистьте дно корпуса після кожного використання газонокосарки, щоб запобігти налипанню трави, листя, бруду тощо. Накопичення таких залишків призведе до появи іржі та корозії, а також завадить належному мульчуванню. Корпус можна почистити, перевернувши газонокосарку і відскобливши дно придатним для цього інструментом (перевірте, щоб дріт свічки запалювання був від’єднаний).

8-8 ІНСТРУКЦІЇ ЩОДО НАЛАШТУВАННЯ ВИСОТИ ЗАСТЕРЕЖЕННЯ: Категорично забороняється виконувати будь-які налаштування газонокосарки, не зупинивши двигун та не від’єднавши дріт свічки запалювання.

ЗАСТЕРЕЖЕННЯ: Перед тим як змінити висоту скошування, слід зупинити газонокосарку та від’єднати дріт свічки запалювання. Ваша газонокосарка оснащена центральним важелем регулювання висоти, за допомогою якого Ви можете обрати будь-яке із 5 положень. 1. Перед зміною висоти скошування зупиніть газонокосарку та від’єднайте дріт свічки запалювання. 2. За допомогою центрального важеля регулювання висоти Ви можете обрати будь-яке із 5 положень. 3. Щоб змінити висоту скошування, натисніть на важіль регулювання у напрямку колеса та оберіть потрібну висоту, пересуваючи його вгору або вниз

(Мал. 24). Усі колеса будуть налаштовані на одну висоту скошування.

9. ІНСТРУКЦІЇ ЩОДО ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ СВІЧКА ЗАПАЛЮВАННЯ Використовуйте для заміни тільки оригінальні свічки запалювання. Для отримання найкращих результатів замінюйте свічку запалювання через кожні 100 годин роботи. (Зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА)

ГАЛЬМОВІ НАКЛАДКИ Регулярно перевіряйте та/або замінюйте гальмові накладки у сервісному центрі та використовуйте лише оригінальні частини.

10. ІНСТРУКЦІЇ ЩОДО ЗМАЩУВАННЯ ЗАСТЕРЕЖЕННЯ: ПЕРЕД ПРОВЕДЕННЯМ РОБІТ ІЗ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ ВІД’ЄДНУЙТЕ СВІЧКУ ЗАПАЛЮВАННЯ. 1. КОЛЕСА – Змащуйте шарикопідшипники у кожному колесі легким мастилом хоча б один раз на сезон. 2. ДВИГУН – Дотримуйтеся інструкції з експлуатації двигуна стосовно його змащування. 3. КЕРУВАННЯ ЗУПИНЕННЯМ – Точки обертання на ручці керування зупиненням змащуйте легким мастилом хоча б один раз на сезон. Ручка керування зупиненням має вільно працювати в обох напрямках.

11. ЧИЩЕННЯ ЗАСТЕРЕЖЕННЯ: Не поливайте двигун зі шланга. Вода може пошкодити двигун або забруднити паливну систему. 1. Витирайте корпус сухою ганчіркою. 2. Мийте зі шланга дно корпуса, перевернувши газонокосарку таким чином, щоб свічка запалювання знаходилася вгорі.

11-1 ПОВІТРООЧИСНИК ДВИГУНА ЗАСТЕРЕЖЕННЯ: Слідкуйте за тим, щоб фільтруючий елемент повітряного фільтра не засмітився брудом та пилом. Повітроочисник двигуна треба обслуговувати (чистити) після кожних 25 годин звичайної роботи. Фільтруючий елемент треба обслуговувати регулярно, якщо газонокосарка використовується у сухому пильному середовищі. (Зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА)

ЧИЩЕННЯ ПОВІТРЯНОГО ФІЛЬТРА 1. Для PLM4120N: Підніміть лапки на кришку фільтра. Для PLM4620N: Відкрутіть гвинт. 2. Зніміть кришку. 3. Помийте фільтруючий елемент у мильній воді. НЕ ВИКОРИСТОВУЙТЕ БЕНЗИН! 4. Висушіть фільтруючий елемент на повітрі. 5. Налийте декілька крапель мастила SAE30 на фільтруючий елемент і міцно стисніть його, щоб видалити надлишок мастила. 6. Установіть фільтр на місце. 7. Закрийте кришку фільтра.

ПРИМІТКА: Замініть фільтр, якщо він зносився, порвався, зазнав пошкоджень або його неможливо вимити. (Мал. 25 для PLM4120N)

11-2 РІЖУЧЕ ПОЛОТНО ЗАСТЕРЕЖЕННЯ: Перед проведенням робіт на ріжучому полотні, щоб попередити випадковий запуск двигуна, від’єднайте і покладіть на землю дріт свічки запалювання. Надягніть товсті рукавиці або скористайтеся товстою тканиною, щоб взятися за ріжуче полотно. Нахиліть газонокосарку, як вказано в інструкції з експлуатації двигуна. Зніміть болт із шестигранною головкою і шайбу, які приєднують ріжуче полотно та адаптер ріжучого полотна до колінчатого валу двигуна. Від’єднайте ріжуче полотно та адаптер ріжучого полотна від колінчатого валу двигуна.

УВАГА: Періодично оглядайте адаптер ріжучого полотна на наявність тріщин, особливо якщо газонокосарка зачепила сторонній предмет. Замінюйте його, якщо це необхідно. Для досягнення найкращих результатів ріжуче полотно повинно бути гострим. Ріжуче полотно можна нагострити; для цього його треба зняти і наточити або відшліфувати ріжучий край, намагаючись зберегти первинний кут. Надзвичайно важливо рівномірно нагострити кожний ріжучий край, щоб не порушити балансування ріжучого полотна. Порушення балансування ріжучого полотна може призвести до надмірної вібрації та пошкодження двигуна і газонокосарки. Перевіряйте точність балансування ріжучого полотна після нагострення. Балансування ріжучого полотна можна перевірити за допомогою викрутки з круглим перерізом. Знімайте метал із важчої сторони, доки не буде встановлена рівновага. (Мал. 26) Перед приєднанням ріжучого полотна і адаптера ріжучого полотна до пристрою змастіть колінчатий вал двигуна та внутрішню поверхню адаптера ріжучого полотна легким мастилом. Приєднайте адаптер ріжучого полотна до колінчатого валу. Див. Мал. 26. Розташуйте ріжуче полотно таким чином, щоб номер деталі знаходився із протилежного боку від адаптера. Сумістіть шайбу із ріжучим полотном і вставте болт із шестигранною головкою. Затягніть болт із 281

Downloaded from www.Manualslib.com manuals search engine

шестигранною головкою крутним моментом, зазначеним нижче.

11-3 КРУТНИЙ МОМЕНТ ЗАТЯГУВАННЯ РІЖУЧОГО ПОЛОТНА Центральний болт має бути затягнутий із крутним моментом 35 - 45 Нм. Задля безпечної роботи Вашого пристрою треба періодично перевіряти затягнення УСІХ гайок і болтів. Після тривалого використання, особливо в умовах піщаного ґрунту, ріжуче полотно зношується і втрачає первинну форму. Ефективність скошування зменшується і з’являється потреба в заміні ріжучого полотна. Замінюйте тільки ріжучим полотном, виготовленим на рекомендованому заводі. Виробник не несе відповідальності за можливі пошкодження внаслідок відсутності балансування ріжучого полотна. Під час заміни встановлюйте тільки оригінальне ріжуче полотно з маркуванням (MAKITA 263001433 для PLM4120N; MAKITA 263001451 для PLM4620N) (щоб замовити таке ріжуче полотно, зверніться до місцевого дилера або зателефонуйте до нашої компанії).

УВАГА: Не торкайтеся ріжучого полотна, що обертається.

11-4 ДВИГУН Інформацію щодо технічного обслуговування двигуна можна прочитати в окремій інструкції з експлуатації двигуна. Змащуйте двигун згідно з інформацією, вказаною в окремій інструкції з експлуатації двигуна, що входить до комплекту Вашого пристрою. Уважно прочитайте інструкції та дотримуйтеся їх. За звичайних умов використання технічне обслуговування повітроочисника проводіть згідно з інформацією, вказаною в окремій інструкції з експлуатації двигуна. У разі використання в дуже запиленому середовищі чистьте його кожні декілька годин роботи. Неналежна робота двигуна зазвичай означає, що необхідно провести технічне обслуговування повітроочисника. Інформацію щодо технічного обслуговування повітроочисника можна прочитати в інструкції з експлуатації двигуна, що входить до комплекту Вашого пристрою. Свічку запалювання слід прочищати та зазор між електродами слід установлювати один раз на сезон. Свічку запалювання рекомендується замінювати на початку кожного сезону роботи; правильний тип свічки і характеристики зазору між електродами можна подивитися в інструкції з експлуатації двигуна. Регулярно витирайте двигун тканиною або чистьте щіткою. Тримайте чистою охолоджувальну систему (блок вентилятора) для забезпечення належної циркуляції повітря, оскільки це необхідно для високої продуктивності та тривалої експлуатації двигуна. Перевіряйте, щоб з глушника була видалена вся трава, бруд і займисті залишки.

282 Downloaded from www.Manualslib.com manuals search engine

12. ІНСТРУКЦІЇ ЗІ ЗБЕРІГАННЯ (ПІСЛЯ ЗАКІНЧЕННЯ СЕЗОНУ) Щоб підготувати газонокосарку для зберігання, слід виконати зазначені нижче дії. 1. Спорожніть бак після останнього скошування у сезоні. а) Зробіть це за допомогою відсмоктувального насосу.

ЗАСТЕРЕЖЕННЯ: Не зливайте бензин у зачинених приміщеннях, поблизу відкритого вогню тощо. Не паліть! Випари бензину можуть спричинити вибух або пожежу. b) Запустіть двигун і залиште його працювати, доки не буде використаний увесь бензин, що залишився, і двигун не зупиниться. c) Зніміть свічку запалювання. За допомогою ручної маслянки налийте приблизно 20 мл мастила у камеру згоряння. Запустіть стартер, щоб рівномірно розподілити мастило по камері згоряння. Установіть свічку запалювання. 2. Ретельно почистіть та змастіть газонокосарку, як вказано в розділі “ІНСТРУКЦІЇ ЩОДО ЗМАЩУВАННЯ”. 3. Злегка змажте ріжуче полотно, щоб уникнути корозії. 4. Зберігайте газонокосарку у сухому, чистому, захищеному від морозу приміщенні подалі від сторонніх осіб.

ЗАСТЕРЕЖЕННЯ: Газонокосарку ставити на зберігання слід тільки після того, як двигун повністю охолоне.

ПРИМІТКА: Під час зберігання будь-якого обладнання у невентильованому приміщенні або у приміщенні, призначеному для зберігання матеріалів: - Вживайте відповідних заходів, щоб захистити обладнання від корозії. Покривайте обладнання, особливо кабелі та усі рухомі частини, легким мастилом або силіконом. - Не згинайте та не перекручуйте кабелі. - Якщо пусковий шнур від’єднався від фіксатора пускового шнура на ручці, від’єднайте і покладіть на землю дріт свічки запалювання, послабте ручку керування ріжучим полотном і повільно витягніть пусковий шнур із двигуна. Засуньте пусковий шнур у фіксатор пускового шнура на ручці.

Транспортування Вимкніть двигун і дайте йому охолонути. Потім від’єднайте дріт свічки запалювання і спорожніть паливний бак відповідно до інструкції з експлуатації двигуна. Не погніть і не пошкодьте ріжуче полотно під час пересування газонокосарки через перешкоди.

13. УСУНЕННЯ НЕСПРАВНОСТЕЙ ПРОБЛЕМА

ЗАХОДИ З УСУНЕННЯ НЕСПРАВНОСТІ

Важіль дроселювання знаходиться у Пересуньте важіль дроселювання у правильне неправильному положенні для положення. робочих умов. Паливний бак порожній.

Наповніть бак пальним: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА.

Повітроочисник забруднений.

Почистіть повітроочисник: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА.

Свічка запалювання послаблена.

Затягніть свічку запалювання із крутним моментом у 25–30 Нм.

Дріт свічки запалювання послаблений або від’єднався від Двигун не запускається. свічки.

Під’єднайте дріт до свічки запалювання.

Двигун важко запускається або втрачає потужність.

Двигун працює нерівномірно.

Неналежний холостий хід двигуна.

Двигун перескакує на високу швидкість.

Неправильний зазор між електродами свічки запалювання.

Установіть зазор між електродами від 0,7 мм до 0,8 мм.

Свічка запалювання пошкоджена.

Установіть нову свічку із правильним зазором між електродами: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА.

Карбюратор заповнений пальним.

Зніміть повітроочисник і тягніть пусковий шнур доти, доки карбюратор не звільниться від пального, а потім установіть повітроочисник на місце.

Пошкодження в модулі запалювання.

Зверніться до авторизованого сервісного центру MAKITA.

У паливному баку бруд, вода або пальне низької якості.

Злийте пальне та почистіть бак. Заповніть бак чистим свіжим пальним.

Вентиляційний отвір у кришці паливного баку забруднений.

Почистіть або замініть кришку паливного баку.

Повітроочисник забруднений.

Почистіть повітроочисник.

Свічка запалювання пошкоджена.

Установіть нову свічку із правильним зазором між електродами: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА.

Неправильний зазор між електродами свічки запалювання.

Установіть зазор між електродами від 0,7 мм до 0,8 мм.

Повітроочисник забруднений.

Почистіть повітроочисник: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА.

Повітроочисник забруднений.

Почистіть повітроочисник: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА.

Отвори для повітря у кожусі двигуна Очистіть отвори від забруднення. заблоковані. Охолоджувальні пластини і проходи для повітря під корпусом вентилятора двигуна заблоковані.

Очистіть охолоджувальні пластини і проходи для повітря від забруднення.

Зазор між електродами свічки запалювання замалий.

Установіть зазор між електродами від 0,7 мм до 0,8 мм.

Обмежений потік охолоджувального повітря.

Очистіть кожух двигуна, корпус вентилятора та проходи для повітря від забруднення.

Неправильна свічка запалювання.

Якщо використовується PLM4120N, установіть на двигун свічку запалювання RC12YC або QC12YC та охолоджувальні пластини. Якщо використовується PLM4620N, установіть на двигун свічку запалювання RJ19LMC та охолоджувальні пластини.

Двигун перегрівається.

Газонокосарка незвично Ріжуче полотно не затягнуте. вібрує. Ріжуче полотно не збалансоване.

Затягніть ріжуче полотно. Збалансуйте ріжуче полотно.

283 Downloaded from www.Manualslib.com manuals search engine

14. ДОВКІЛЛЯ Якщо після тривалого використання Вам потрібний новий інструмент, не викидайте старий із домашнім сміттям, а здайте його до спеціального центру прийому старих інструментів. Тільки для країн Європи Декларація про відповідність стандартам ЄС Makita декларує, що наступне обладнання: позначення обладнання: Бензинова газонокосарка № моделі/тип: PLM4120N, PLM4620N технічні характеристики: див. розділ “4. ТЕХНІЧНІ ДАНІ” відповідає таким Європейським директивам: 2004/108/ЄС, 2006/42/ЄС, 2000/14/ЄС та 2005/88/ ЄС та виготовлене відповідно до таких стандартів або стандартизованих документів: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 Технічна документація відповідає 2006/42/ЄС та зберігається за адресою: Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія Процедура оцінювання відповідності, якої вимагає Директива 2000/14/ЄС, відбулася відповідно до Додатку VI. Уповноважений орган: TÜV SÜD Industrie Service GmbH Westendstrasse 199, D-80686 München, Німеччина Ідентифікаційний номер: 0036 PLM4120N Виміряний рівень звукової потужності: 93,4 дБ Гарантований рівень звукової потужності: 96 дБ PLM4620N Виміряний рівень звукової потужності: 93,6 дБ Гарантований рівень звукової потужності: 96 дБ 22.8.2014

Ясуші Фукая Директор Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія
