BRUGSANVISNING COMPACT 100 ATIKA

DK Brugsvejledning og reservedele

Symbolernes betydning

3haueHHe CnMBOJIOB

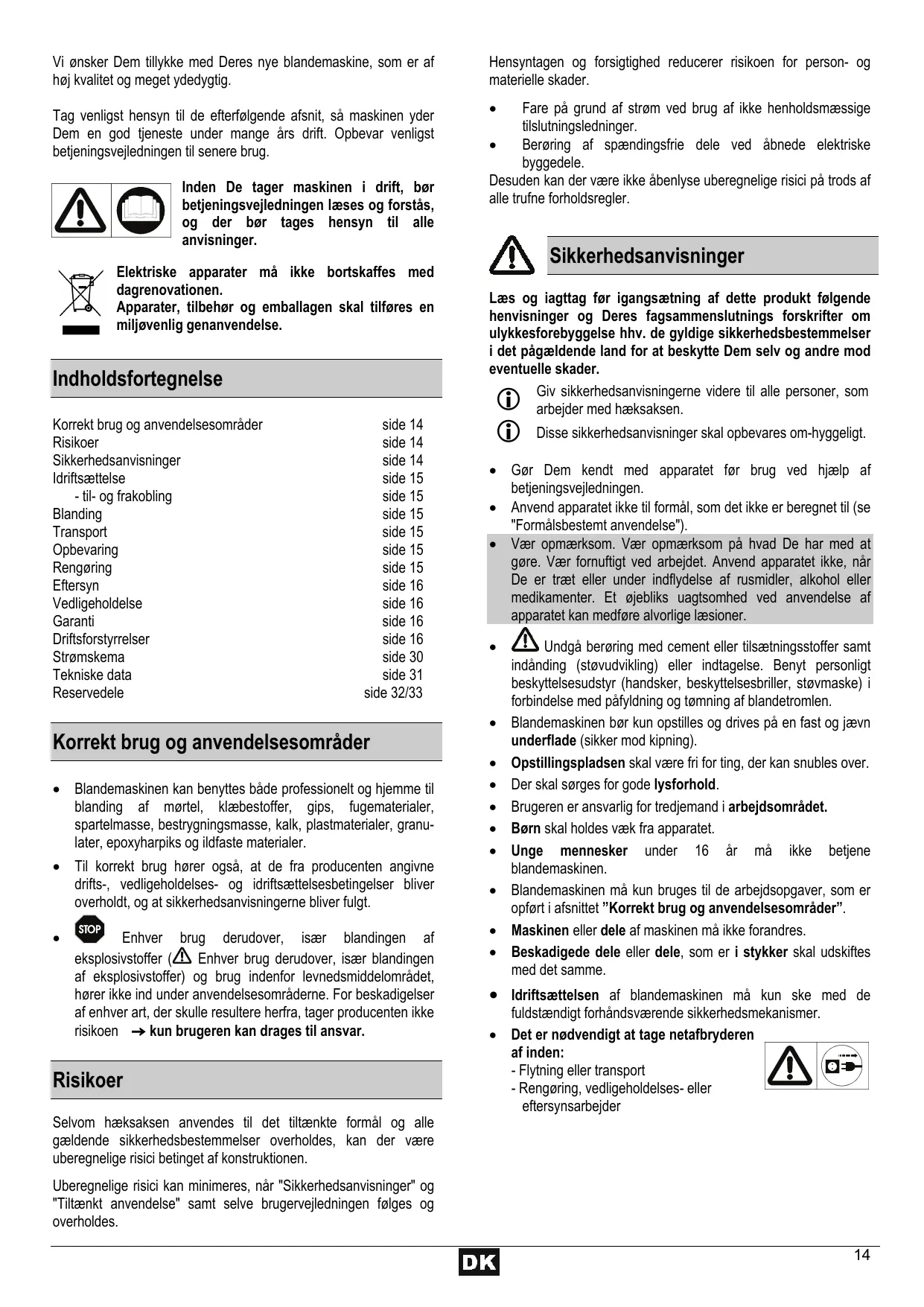

Vi onsker Dem tillykke med Deres nye blandemaskine, som er af høj kvalitet og meget ydedygtig.

Tag venligst hensyn til de afterfolgende afsnit, sa maskinen yder Dem en god tjeneste under mange ars drift. Opbevar venligst betjeningsvejledningen til senere brug.

Inden De tager maskinen i drift, bør betjeningsvejledningen læses og forstas, og der bør tages hensyn til alle anvisninger.

Elektriske apparater på不同程度 bortskaffes med dagrenovationen.

Korrekt brug og anvendelsesområder	side 14
Risikoor	side 14
Sikkerhedsanvisninger	side 14
Idriftsættelse	side 15
- til- og frakobling	side 15
Blanding	side 15
Transport	side 15
Opbevaring	side 15
Rengøring	side 15
Eftersyn	side 16
Vedligeholdelse	side 16
Garanti	side 16
Driftsforstyrrelser	side 16
Strømskema	side 30
Tekniske data	side 31
Reservedele	side 32/33

Korrekt brug og anvendelsesområder

• Blandemaskinen kan benyttes bade professionelt og hjemme til blanding af mørtel, klæbestoffer, gips, fugematerialer, spartelasse, bestrygningsmasse, kalk, plastmaterialer, granulater, epoxyharpiks og ildfaste materialer.
• Til korrekt brug hører også, at de fra producenten angivne drifts-, vedligeholdelses- og idriftsættelsesbetingelser bliver overholdt, og at sikkerhedsanvisningerne bliver fulgt.
• STOP Enhver brug derudover, især blandingen af eksplosivstoffer (Enhver brug derudover, især blandingen af eksplosivstoffer) og brug indenfor levnedsmiddelområdet, hører ikke ind under anvendelsesområderne. For beskadigelser af enchver art, der skulle resultere herfra, tager producenten ikke risikoen kun brugeren kan drages til ansvar.

Risikoer

Selmov hæksaksen anwendes til det tiltænkte formal og alle gældende sikkerhedsbestemmelse overholds, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, Near "Sikkerhedsanvisninger" og "Tiltaenknt anvendelse" samt delve brugervejledningen folges og overholds.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare på grund af strøm ved brug af/DD kon hengholdsmæssige tilslutningsledninger.
• Beröring af spændingsfrie dele ved abnede elektriske byggedele.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedsanvisninger

Læs og iagtag for igangsætning af dette produit følgende henvisninger og Deres fagsammenslutnings forskritter om ulykkesforebyggelse hvh. de gyldige sikkerhedsbestemmelier i det pagældende land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med haeksaksen.
Disse sikkerhedsanvisninger skal opbevares om-hyggeligt.

Gor Dem kendl med apparatet for brug ved hjaelp af betjeningsvejledningen.
- Anvend apparatet/DD, som det/DD er beregnet til (se "Formalsbestemt anvendelse").
Vær opmærksom. Vær opmærksom på hvad De har med at gøre. Vær fornuftigt ved arbejdet. Anvend apparatet ikke,ningar De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagstomhed ved anvendelse af apparatet kan medføre alvorlige læsioner.

• Undgå berøring med cement eller tilsætningsstoffer som indanding (støvudvikling) eller indtagelse. Benyt personligt beskytttesesudstyr (handsker, beskytttesesbriller, støvmaske) i forbindelse med påfydning og tømning af blandetromlen.

• Blandemaskinen bør kun opstilles og drives på en fast og jævn underflade (sikker mod kipning).

• Opstillingspladsen skal vare fri for ting, der kan snubles over.
  Der skal sorges for gode lysforhold.
• Brugeren er ansvarlig for tredjemand i arbejdsområdet.
  Børn skal holds væk fra apparatet.
• Unge mensesker under 16år mxiike betjene blandemaskinen.
• Blandemaskinen mä kun bruges til de arbejdssopgaver, som er opfört i afsnittet "Korrekt brug og anvendelsesområder".
• Maskinen aller dele af maskinen må ikke forandres.
• Beskadigede dele uller dele, som er i stykker skal udskiftes med det samme.

• Idriftsættelsen af blandemaskinen ma kun ske med de fuldstændigt forhandsværende sikkerhedsmekanismer.
  Det er nødvendigt at tage netafbrodyen af inden:

• Flytning eller transport
  -Rengoring,vedligeholdeses-ller eftersynsarbejder

Ikke beskyttelsesisoleret blandemaskine (Beskyttelsesklasse I)

• Må参加会议的股东和代理人
• Må kun tilsluttes stikkontakter med jordforbindelse (f.eks. byggestromforderer med fejstrømbeskyttelsenskontakt 30 mA brydestrøm).

Elektrisk sikkerhed

• Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et aretværsnit på mindst 3× 1,5mm^2 ved en kabellaengde op til 25m 3× 2,5mm^2 ved en kabellaengde over 25m
  Anvend kun tilslutningsledninger af gummi som er vandtette
• Tilslutningsledningerne skal før brugen undersøges for beskadigelser.
  Der mä aldrig bruges beskadigede tilslutningsledninger.
• Ved traekningen af tilslutningsledningen skal der tages hensyn til, at den ikke bliver knust, knækket eller at stikforbindelsen ikke bliver våd.
• Der mä ikke bruges provisoriske elektrotilslutninger.
• Ved beskyttesesindretninger på aldrig bruges brokontakt eller tages ud af drift.
• Skal tilsluttes via fejlstromsrelae (30 mA).

Elektrotilslutningen henholdsvis reparationer ved elektrotilslutningen skal gennemfores af en elektrofagmand med koncession. Herved skal der tages hensyn til de lokale forskritter, især beskytttesesforholdene.

Reparationer ved elektriske dele af maskinen skal gennemfores af producenten hhv. af firmaer foreslæt af producenten.

Idriftsaettelse

Tag hensyn til alle sikkerhedsforskrifter

Opstilling af maskinen:

• Maskinen skal opstilles på fast og jævn unterlag.
• Maskinens nedsynkning i jorden skal undgas.

Tag hensyn til forskrifterne for forebyggelse mod ulykker (kipningsfare).
- Ved maskinens opstilling bør tages hensyn til at blandetromlen kan tommas.uden hindringer.

Til-og frakobling

• alle beskyttesemekanismer på blandemaskinen er korrekt monteret.
  alle sikkerhedsanvisninger er blevet fulgt.
• Motoren mä kun sættes i drift og tages ud af drift via kontakten.
• Ved strømafbrydelse kobler maskinen automatisk fra. For at tage maskinen i driftigen bør kontakten trykkes på ny.

Motorbeskytelse

Motoren er forsynet med temperaturovervågning. Temperaturövervågningen kobler motoren automatisk fra ved overbelastning (overhedning). Maskinen kan after en afkølingspause tages i driftigen.

Blanding

• Blandeanlægget må kun benyttes til de opgaver, der beskrives i afsnittet "Korrekt brug og anvendelsesomrader".
• Kontroller at blandeanlaegget står på et solidt underlag.
• Päfyldning og tømning af blandetromlen skal ske, mens motoren er taendt.
  Vær opmaerk som pa den korrekte pafyldningsmaengde.
• Sikkherhedsafbryderen forhindrer drift i forbindelse med Åbent beskyttelsesgitter. Kontroller sikkerhedsfunktionen inden bländeren tags i brug.

Fremstilling af blandingsmaterialer:

1. Luk beskyttesesgitteret.
2. Taend for blandeanlaegget.
3. Fyld vand og sand i.
4. Tilsæt bindemidler (cement, kalk, ).
5. Gentag pkt. 3 og 4, indtil blandeforholdet er, som det skal ære.
6. Materialerne blandes grundigt.

Hent rād hos en fagmand for sammensætningen og kvaliteten af blandematerialet.

Fremstilling med fardigprodukter:

Værk opmaerkoms på blandeforholdet og producentens oplynsninger på emballagen.

1. Luk beskyttesesgitteret.
2. Taend for blandeanlaegget.
3. Fyld den pakrave de vandmaengde pa.
4. Pá beskyttelsesgitteret befinder der sig en anordning, hvorpå den færdigpakkede blanding kan rives op og tilsættes tromlen.
5. Materialerne blandes grundigt.

Tömming af blandetromlen:

Tömming sker via en lem, der abnes ved hjælp af et betjeningshändtag.

Yderligere oplysninger om tomning, se side 29.

Transport

Lastning, se side 30.

Opbevaring

Med henblick på at forlænge blanderens levetid og sikre nem betjening anbefales det, at rense blanderen grundigt og behandle de bevægelige dele med miljøvenlig sprøjteolie i forbindelse med længere oplagring.

Rengøring

Yderligere sikkerhedshenvisninger

• Maskinen skal tages ud af drift og netstikket bør tages franingar der foretages rengøringsarbejde eller en direkte handtering af maskinen (også med børste, skrabejern, klud osv.) Under rengøring på maskinen ikke tages i drift.
• Beskyttesesudstyr, som blev fjernet på grund af rengoring, skal absolut monteres forskriftsmæssigt igen.
• Motoren og afbryderen pågressive komme i direkte kontakt med vandstråler.
• Røreværket kan tages ud af tromlen i forbindelse med rengøring (I se side 30).

Rengøringsanvisninger:

• Inden en længerevarende arbejdspause og after arbejdets afslutning skal blandemaskinen renses[bade inden i og.uden på.
• Blandetromlen på旅游度假en med hårde genstande (skovl, hammer osv.). Buler i blandetromlen kan have indflydelse på blandingsystemen og besværliggør desuden rengøringen.

Eftersyn

Blandemaskinen kræver stort set intet eftersyn.

For at blandemaskinen holder værden og en lang levetid, bør den behandles som beskrevet i afsnittene "Transport" og "Lagring". Desuden skal blandemaskinen kontrolleres for slid og Funktionsmangler. Dette gælder især for bevægelige dele, skrueforbindelser, beskyttelsesudstyr og elektriske dele.

Vedligeholdelse

• Maskinen skal tages ud af drift og netstikket tages fra nár vedligeholdelsesarbejde foretages. Under vedligeholdelsesarbejde på maskinen ikke tages i drift.
• Beskyttesesudstyr, der er fjernet på grund af vedlige-holdelsessarbejde, bør monteres forskriftsmæssigt igen.
• Vedligeholdsesarbejde ved elektriske dele af maskinen eller ved dele, der vedrører det elektriske monteringsrum, skal udføres af producenten hhv. af firmaer foreslæt af producenter.
• Der@mä kun bruges originale reservedele, og de mä ikke forandres. Ellers tages intet ansvar!

Garanti

• Der er 2 Års garanti fra maskinens levering fra sælgerens lager for de mangler, der opstår på grund af materiale- eller fabrikationsfejl.
• Som attest for garantikrav gælder fakturaen med fakturadato.
• Der kan i garantiperioden ikke gøres garantikrav øeldende for skader, der matte vare opstæt pga. usagkyndig behandling, utilstrækkelig indpakning i forbindelse med transport eller tilssidesættelse af betjeningsvejledningen.
• Nødvendigt garantiarbejde udføres af producenten. Udføres reparationen af et andet firma, kræves vor udtrykkelege tilladelse.
• Fejlagtige dele skal sendes fragt- og portofri til vor fabrik. Vi afgør, om leveringen af reservationdelen er gratis.
• Der gives kun garanti ved brug af originale reservedele.
• Vi forbeholder os ret til forandringer, som tjener det tekniske fremskridt.

Driftsforstyrrelser

Problem	Muligt ørsag	Løsning
Motoren starter ikke	→ Manglende netforsyning. → Tilslutningskabel er i stykker. → Motoren er overbelastet og temperaturkontrollen reagerer. → Afbryder defekt eller afbryderkabel mangler at blive tilsluttet. → Beskyttelsesgitteret er/DDke blevet lukket.	→ Kontroller sikringen. → Bør konrolleres EVT. fornyes. → Lad motoren afkøle. → Tjek afbryderen og udskift den after behov. → Luk beskyttelsesgitteret.
Motoren brummer, men starter.dkke	→ Blandeværket er blokeret. → For store mængder i tromlen (den tilladelige påfyldningsmængde er blevet overskredet). → Kondensator er i stykker	→ Sluk for maskinen, træk stikket ud ogrens tromlen. → Aktiverevt. afbryderen et par gange. Hvis dette/DDke fær til det ønskede resultat, tømmes tromlen. → Maskinen skal tages til reparation til producenten hhv. firmaet anbefalet af producenten
Maskinen starter, men blokerer under den minnde belastning og tages evt. automatisch ud af drift.	→ Forlængerledningen er for lang eller tvæsnittet er for lille. → Stikkontakten er for langt væk fra hovedtilslutningen og tilslutningsledningen tsænsit er for lille.	→ Forlængerledningen skal mindst+vare 1,5 mm2 indtil 25 m længe. Ved længere ledning skal tvæsnittet+vare mindst 2,5 mm2.

Ved à kjope dette blandemaskinen, har du kjopt en hoyverdig, velutprovet maskin med hoyytelse.

• Det skal kun anwendes tilkopingsledninger med gummistøpsel

Folg alle sikkerhetsinstrukser.

Elektriske apparater pågressive bortskaffes med dagrenovationen. Apparater, tilbehör og emballagen skal tilføres en miljøvenlig genanvendelse.

Innehåll

Sakerhetsanvisningar

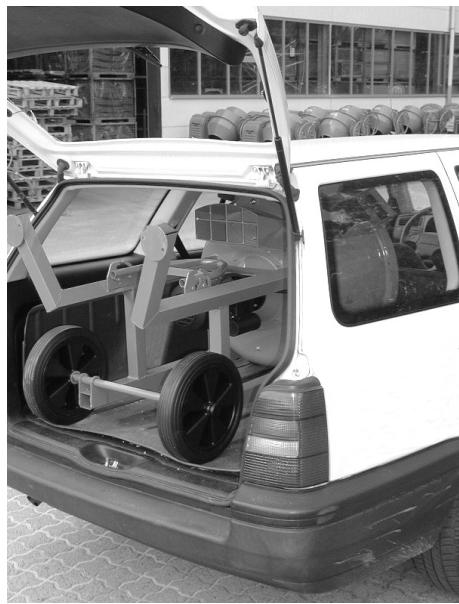

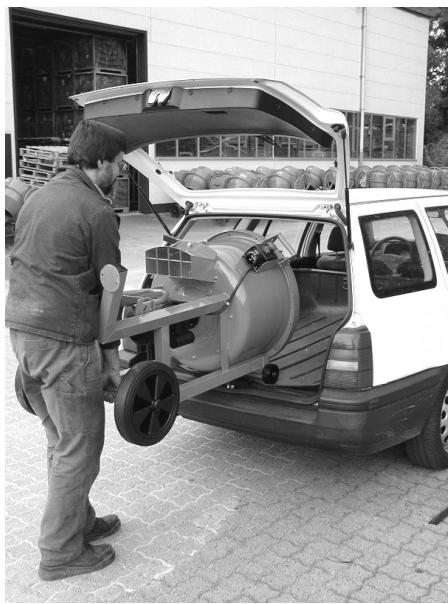

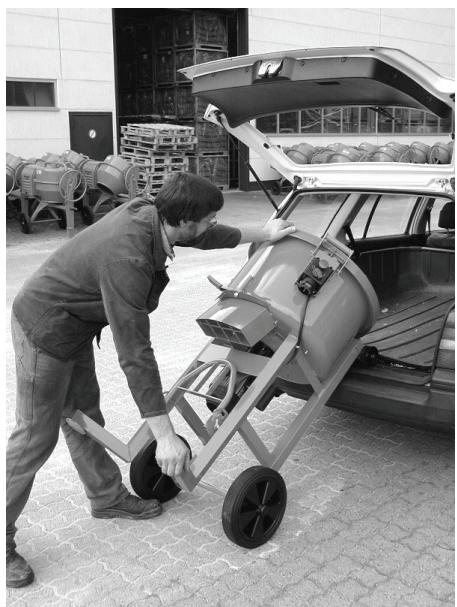

F Chargement
N Lasting på bil
s Lastning

Mischer kann beim Anfahren und Bremsen verrutschen. Sichern Sie den Mischern sorgfältig.
GB Mixer can slip when starting or braking. Fasten the mixer carefully.
Le mélangeur peut glisser lors du démarrage ou du freinage; veillez à fixer solidement le mélangeur.
Michačka se v autě příždě a bzděné muže pohybovat. Zajist proti posunu.
DK Blandemaskinen kan skli ut av stilling ved kjorestart og bremsing. Du ma sikre blandemaskinen omhyggelig.
N Mischer kann beim Anfahren und Bremsen verrutschen. Sichern Sie den Mischern sorgfältig.
NL De menger kan bij het optrekken of remmen gaan schuiven. Zet u de menger goed vast.
RUS Pn TporanHm C MeCTa MeuAnKa MoKet NepemecTbCra. Pn TpaHcNopTnpOBKn MeuaJKN Heo6xOIMo eXopoIo 3akpeNTb.
Blandaren kan rora sig vid start och inbromsning. Spann fast blandaren noggrannt.

D	Antrieb mit Planeten-getriebe	Motor-leistung	Schutz-klasse	Schutzart	Netz-sicherung	Ein-/Ausschalter mit Nullspannungsaus-loser	max. Fülllenge (je nach Mischgut)	Misch-werk	Abmes-sungen	Gewicht
GB	Motor with planetary gearing	Motor output	Protecti on class	Protection type	Mains fuse	ON/OFF switch with undervoltage (no-volt) release	max. unmixed batch capacity (depending on mixture)	Mixing apparatus	Dimen-sions	Weight
F	Mateur à engrenage planétaire	Puisance du moteur	Classe de protection	Type de protection	Fusible de secteur	Commutateur marche / arrêt avec disjoncteur à tension nulle	Capacité max. de la curve (suivant le mélange)	Mélan-geur	Dimen-sions	Poids
CZ	Pohon planetovy	Vykon motoru	Ochranná tfrida	Zpúsob ochrany	Pojistky	dvoupolohyvä s nuolváním	Max.napl' (resp.dle druhu napl)'	Otáčky michány	Miry	Váha
DK	Motor med planetdrev	Motor-effekt	Beskytte lsesklas se	Tæthsgrad	Netsikring	Afbryder med nulspændingsudløser	max. palsydnings-mænge (dog af-hængigt af blande-materialerne)	Blande-anlæg	Mäl	Vægt
N	Motor med planetgir	Mottorytse	Veme-klasse	Beskyttes eleses type	Nettsikring	PÁ/AV-bryter med nullspenningsutløser	maks. fyllmenngde (alt erter hvilket materiale som blandes)	Blande-verk	Dimen-sjoner	Vekt
NL	Aandrijving met plané-taire	Motor-vermogen	Bescher m-klasse	Afscher-ming	Zekering van het net	Aan-/uitschakelaar met nulspanningsbeveili-ging	Capaciteit (max) (afhankelijk van het materiaal)	Mengs-nelheid	Afmetin-gen	Ge-wicht
RUS	С пален-тарным р neuropodium	Мошистд вигател	Клaccs зацttы	Ров зацttы	Зацета сеевого наprяжения	Вклочаель и оtkлочаель савTomаткеске оtkлочален有很大 поадени сети	Масималыньий лину установka	Смешten bnaя установka	Размеры	Bec
S	Motor med planetedrev.	Motoreffekt	Skydds-klass	Skydds-typ	Nätsäkring	Till- och fränkopplare med nollspannings-utlösing	Maximal fyllmöngd (allt after blandningsgod-set)	Bland-ningsverk	Mätt	Vikt
	230 V, 50 Hz 2760 min-18,7 A	P1=2,0 kW S6-40 %	I	IP 44	10 A		100 I	42 min-1	720x690x 1190 mm	80 kg

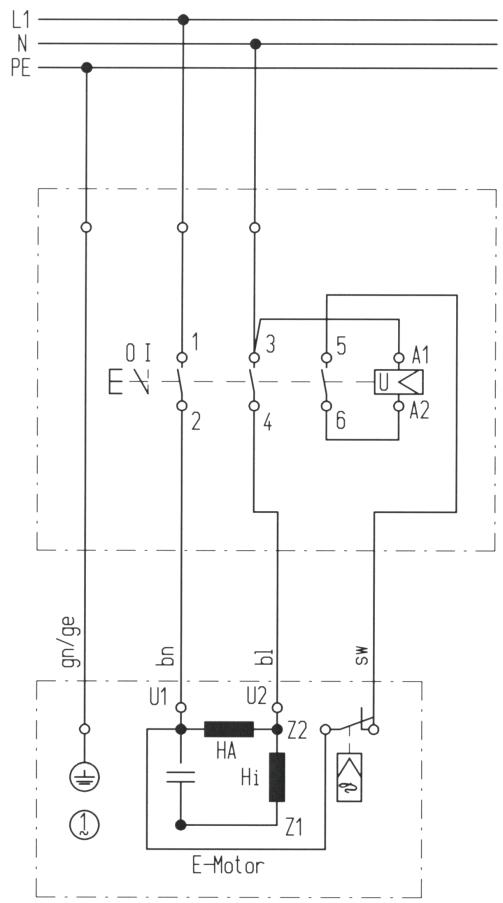

D Schaltplan
