BRUGSANVISNING B&W CDM SNT B&W

ΦΡΟΝΤΙ∆Α ΤΩΝ ΗΧΕΙΩΝ Κανονικά, ο µ$νος καθαρισµ$ς που απαιτεί το φινίρισµα των ηχείων είναι ένα ξεσκ$νισµα. Εάν θέλετε να χρησιµοποιήσετε κάποιο καθαριστικ$ µε τη µορφή σπρέι, θα πρέπει πρώτα να αφαιρέσετε το εµπρ$σθιο προστατευτικ$ κάλυµµα του ηχείου (µπάφλα) τραβώντας το ελαφρά απ$ τη καµπίνα. ψεκάστε το καθαριστικ$ στο πανί µε το οποίο θα καθαρίσετε το ηχείο και $χι κατευθείαν επάνω στην καµπίνα. Το ύφασµα της µπάφλας καθαρίζεται – αφού την αφαιρέσετε απ$ το ηχείο – µε µία απλή βούρτσα ρούχων. Αποφύγετε να αγγίζετε τα µεγάφωνα και ειδικά το µεγάφωνο υψηλών συχνοτήτων (tweeter), γιατί µπορεί να προκληθεί ζηµιά.

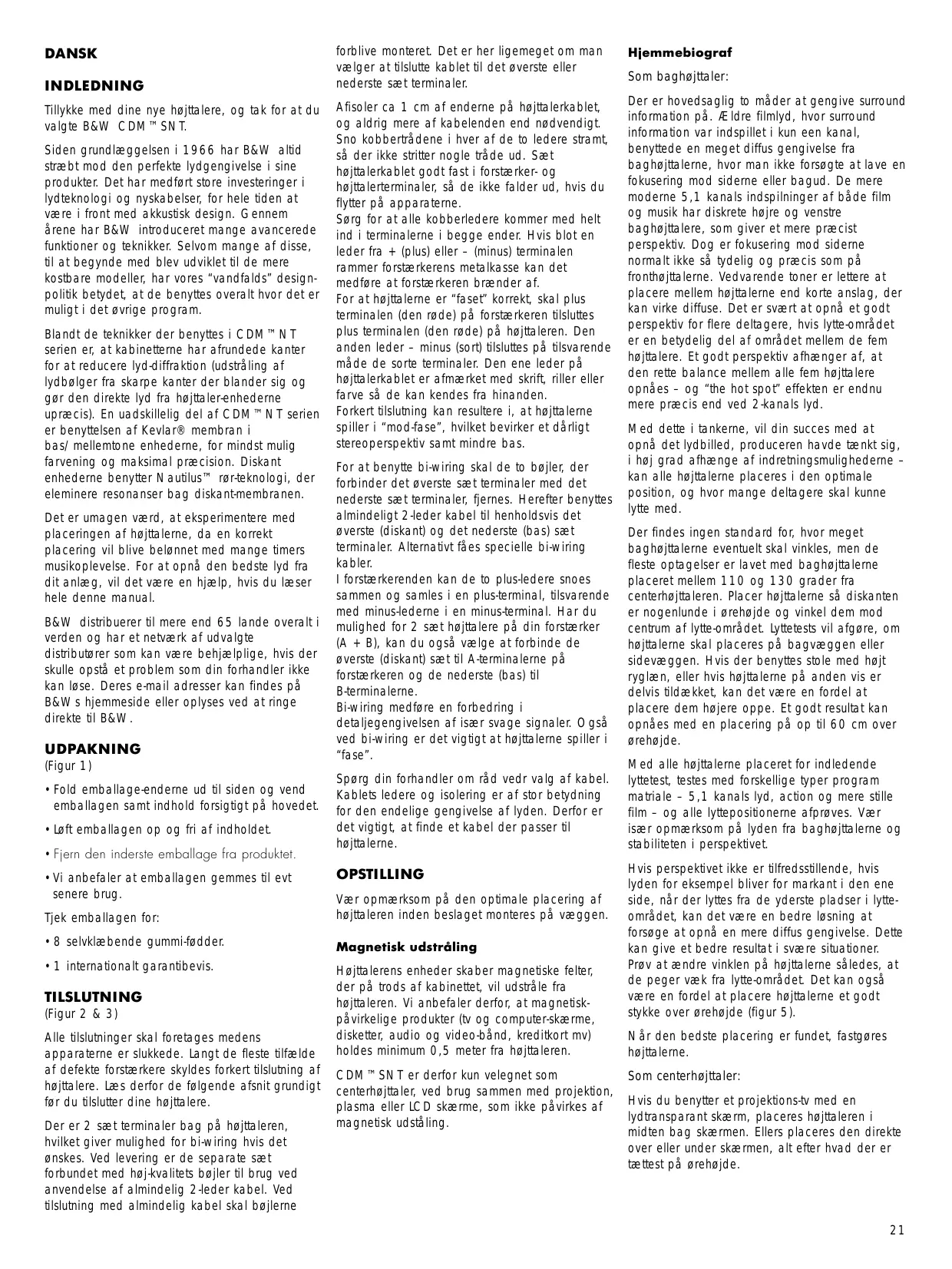

DANSK INDLEDNING Tillykke med dine nye højttalere, og tak for at du valgte B&W CDM™SNT. Siden grundlæggelsen i 1966 har B&W altid stræbt mod den perfekte lydgengivelse i sine produkter. Det har medført store investeringer i lydteknologi og nyskabelser, for hele tiden at være i front med akkustisk design. Gennem årene har B&W introduceret mange avancerede funktioner og teknikker. Selvom mange af disse, til at begynde med blev udviklet til de mere kostbare modeller, har vores “vandfalds” designpolitik betydet, at de benyttes overalt hvor det er muligt i det øvrige program. Blandt de teknikker der benyttes i CDM™NT serien er, at kabinetterne har afrundede kanter for at reducere lyd-diffraktion (udstråling af lydbølger fra skarpe kanter der blander sig og gør den direkte lyd fra højttaler-enhederne upræcis). En uadskillelig del af CDM™NT serien er benyttelsen af Kevlar® membran i bas/mellemtone enhederne, for mindst mulig farvening og maksimal præcision. Diskant enhederne benytter Nautilus™ rør-teknologi, der eleminere resonanser bag diskant-membranen. Det er umagen værd, at eksperimentere med placeringen af højttalerne, da en korrekt placering vil blive belønnet med mange timers musikoplevelse. For at opnå den bedste lyd fra dit anlæg, vil det være en hjælp, hvis du læser hele denne manual. B&W distribuerer til mere end 65 lande overalt i verden og har et netværk af udvalgte distributører som kan være behjælplige, hvis der skulle opstå et problem som din forhandler ikke kan løse. Deres e-mail adresser kan findes på B&Ws hjemmeside eller oplyses ved at ringe direkte til B&W.

UDPAKNING (Figur 1) •Fold emballage-enderne ud til siden og vend emballagen samt indhold forsigtigt på hovedet. •Løft emballagen op og fri af indholdet. •Fjern den inderste emballage fra produktet. •Vi anbefaler at emballagen gemmes til evt senere brug.

forblive monteret. Det er her ligemeget om man vælger at tilslutte kablet til det øverste eller nederste sæt terminaler. Afisoler ca 1 cm af enderne på højttalerkablet, og aldrig mere af kabelenden end nødvendigt. Sno kobbertrådene i hver af de to ledere stramt, så der ikke stritter nogle tråde ud. Sæt højttalerkablet godt fast i forstærker- og højttalerterminaler, så de ikke falder ud, hvis du flytter på apparaterne. Sørg for at alle kobberledere kommer med helt ind i terminalerne i begge ender. Hvis blot en leder fra + (plus) eller – (minus) terminalen rammer forstærkerens metalkasse kan det medføre at forstærkeren brænder af. For at højttalerne er “faset” korrekt, skal plus terminalen (den røde) på forstærkeren tilsluttes plus terminalen (den røde) på højttaleren. Den anden leder – minus (sort) tilsluttes på tilsvarende måde de sorte terminaler. Den ene leder på højttalerkablet er afmærket med skrift, riller eller farve så de kan kendes fra hinanden. Forkert tilslutning kan resultere i, at højttalerne spiller i “mod-fase”, hvilket bevirker et dårligt stereoperspektiv samt mindre bas. For at benytte bi-wiring skal de to bøjler, der forbinder det øverste sæt terminaler med det nederste sæt terminaler, fjernes. Herefter benyttes almindeligt 2-leder kabel til henholdsvis det øverste (diskant) og det nederste (bas) sæt terminaler. Alternativt fåes specielle bi-wiring kabler. I forstærkerenden kan de to plus-ledere snoes sammen og samles i en plus-terminal, tilsvarende med minus-lederne i en minus-terminal. Har du mulighed for 2 sæt højttalere på din forstærker (A + B), kan du også vælge at forbinde de øverste (diskant) sæt til A-terminalerne på forstærkeren og de nederste (bas) til B-terminalerne. Bi-wiring medføre en forbedring i detaljegengivelsen af især svage signaler. Også ved bi-wiring er det vigtigt at højttalerne spiller i “fase”. Spørg din forhandler om råd vedr valg af kabel. Kablets ledere og isolering er af stor betydning for den endelige gengivelse af lyden. Derfor er det vigtigt, at finde et kabel der passer til højttalerne.

OPSTILLING Tjek emballagen for:

Vær opmærksom på den optimale placering af højttaleren inden beslaget monteres på væggen.

•8 selvklæbende gummi-fødder.

Magnetisk udstråling

•1 internationalt garantibevis.

Højttalerens enheder skaber magnetiske felter, der på trods af kabinettet, vil udstråle fra højttaleren. Vi anbefaler derfor, at magnetiskpåvirkelige produkter (tv og computer-skærme, disketter, audio og video-bånd, kreditkort mv) holdes minimum 0,5 meter fra højttaleren.

TILSLUTNING (Figur 2 & 3) Alle tilslutninger skal foretages medens apparaterne er slukkede. Langt de fleste tilfælde af defekte forstærkere skyldes forkert tilslutning af højttalere. Læs derfor de følgende afsnit grundigt før du tilslutter dine højttalere. Der er 2 sæt terminaler bag på højttaleren, hvilket giver mulighed for bi-wiring hvis det ønskes. Ved levering er de separate sæt forbundet med høj-kvalitets bøjler til brug ved anvendelse af almindelig 2-leder kabel. Ved tilslutning med almindelig kabel skal bøjlerne

CDM™SNT er derfor kun velegnet som centerhøjttaler, ved brug sammen med projektion, plasma eller LCD skærme, som ikke påvirkes af magnetisk udståling.

Hjemmebiograf Som baghøjttaler: Der er hovedsaglig to måder at gengive surround information på. Ældre filmlyd, hvor surround information var indspillet i kun een kanal, benyttede en meget diffus gengivelse fra baghøjttalerne, hvor man ikke forsøgte at lave en fokusering mod siderne eller bagud. De mere moderne 5,1 kanals indspilninger af både film og musik har diskrete højre og venstre baghøjttalere, som giver et mere præcist perspektiv. Dog er fokusering mod siderne normalt ikke så tydelig og præcis som på fronthøjttalerne. Vedvarende toner er lettere at placere mellem højttalerne end korte anslag, der kan virke diffuse. Det er svært at opnå et godt perspektiv for flere deltagere, hvis lytte-området er en betydelig del af området mellem de fem højttalere. Et godt perspektiv afhænger af, at den rette balance mellem alle fem højttalere opnåes – og “the hot spot” effekten er endnu mere præcis end ved 2-kanals lyd. Med dette i tankerne, vil din succes med at opnå det lydbilled, produceren havde tænkt sig, i høj grad afhænge af indretningsmulighederne – kan alle højttalerne placeres i den optimale position, og hvor mange deltagere skal kunne lytte med. Der findes ingen standard for, hvor meget baghøjttalerne eventuelt skal vinkles, men de fleste optagelser er lavet med baghøjttalerne placeret mellem 110 og 130 grader fra centerhøjttaleren. Placer højttalerne så diskanten er nogenlunde i ørehøjde og vinkel dem mod centrum af lytte-området. Lyttetests vil afgøre, om højttalerne skal placeres på bagvæggen eller sidevæggen. Hvis der benyttes stole med højt ryglæn, eller hvis højttalerne på anden vis er delvis tildækket, kan det være en fordel at placere dem højere oppe. Et godt resultat kan opnåes med en placering på op til 60 cm over ørehøjde. Med alle højttalerne placeret for indledende lyttetest, testes med forskellige typer program matriale – 5,1 kanals lyd, action og mere stille film – og alle lyttepositionerne afprøves. Vær især opmærksom på lyden fra baghøjttalerne og stabiliteten i perspektivet. Hvis perspektivet ikke er tilfredsstillende, hvis lyden for eksempel bliver for markant i den ene side, når der lyttes fra de yderste pladser i lytteområdet, kan det være en bedre løsning at forsøge at opnå en mere diffus gengivelse. Dette kan give et bedre resultat i svære situationer. Prøv at ændre vinklen på højttalerne således, at de peger væk fra lytte-området. Det kan også være en fordel at placere højttalerne et godt stykke over ørehøjde (figur 5). Når den bedste placering er fundet, fastgøres højttalerne. Som centerhøjttaler: Hvis du benytter et projektions-tv med en lydtransparant skærm, placeres højttaleren i midten bag skærmen. Ellers placeres den direkte over eller under skærmen, alt efter hvad der er tættest på ørehøjde.

Som højre og venstre fronthøjttaler:

TILSPILNING SLOVENSKA NAVODILA Placer højttaleren med en afstand til skærmen på mellem 0,5 m og 1 m.

Højttalerens præstation vil ændre sig i løbet af den første tilspilningsperiode. Har højttaleren været opbevaret i et koldt miljø, vil det tage noget tid før dæmpnings- og fjedermatrialer i enhederne igen har opnået deres mekaniske propertioner. Desuden vil kantophænget i enhederne blive blødere i løbet af de første timer der spilles. Tilspilningsperioden, tiden inden højttaleren levere sit optimale, vil variere alt efter under hvilke forhold den har været opbevaret og hvordan den bruges. Regn med, at det vil tage op til en uge før temparaturpåvirkningen har stabiliseret sig og mindst 15 timers vedvarende brug, før de mekaniske dele har opnået deres forventede karaktaristika.

UVOD Hvis centerhøjttaleren er placeret bag en akkustisk transparant skærm, placeres højre og venstre fronthøjttaler så vidt muligt i samme højde. Hvis centerhøjttaleren er placeret over eller under skærmen, bør højden på fronthøjttalerne være midt imellem højden på centerhøjttaleren og midten af skærmen. Juster vinklen på højttalerne for at opnå det mest realistiske perspektiv. For at opnå et realistisk lydbilled ved surround sound brug, er det vigtigt, at højttalerne placeres rigtigt i forhold til billedskærmens størrelse. Ved brug af en lille billedskærm kan det give en mere realistisk oplevelse, hvis højttalerne placeres tættere på hinanden end ved almindelig musiklytning. Juster lydstyrken i de tre fronthøjttalere således, at lyden bevæger sig flydende mellem dem, i takt med billedaktiviteten på skærmen. Baghøjttalerne justeres til et niveau, hvor du ikke unødvendigt lægger mærke til dem, de skal kun kunne høres ved special lydeffekter. Afprøv alle de forskellige lyttepositioner når de optimale lyd-indstillinger skal foretages. Vi henviser til brugsvejledningen for dekoderen, for yderligere oplysning vedrørende lydindstilling. 2-kanals stereo Monter højttalerne således, at diskanterne er nogenlunde i ørehøjde. Vejledende råd: (figur 4) •Afstanden til højttalerne og mellem dem illustreres oftest ved en ligebenet trekant. Optimalt skal afstanden fra lyttepositionen til højttalerne være minimum den samme (gerne lidt mere) som afstanden mellem de to højttalere. •Sørg for at der minimum er 1,5 m mellem højttalerne for at opnå optimal kanalseparation. Hvis stereoperspektivet lider under, at der opstår et “hul” mellem de to højttalere, kan det forsøges, at rykke højttalerne tættere sammen eller at vinkle dem en smule mod lyttepositionen.

FIN-INDSTILLING Før du begynder på fin-indstillingen er det en god ide, at tjekke alle tilslutninger endnu engang. Hvis lyden bære præg af at være “hård” i klangen, kan det være en god ide, at få flere bløde møbler ind i lytterummet (fx tæpper, gardiner, stofsofa mv). Er lyden derimod “mørk, ulden og livløs”, kan det være en god ide, at undgå bløde møbler. Hvis lyden er meget “rungende” (meget ekko når der fx klappes i rummet), er det en god ide, at bryde store ensartede flader (fx vægge) ved hjælp af bogreoler og andre store møbler. Ved meget intens og kritisk lytning, kan stoffronten fjernes som beskrevet i sektionen “vedligeholdelse” herunder. 22

VEDLIGEHOLDELSE Højttalere kræver normalt ingen speciel vedligeholdelse. Kabinettet kan evt afstøves med en let fugtig klud. Hvis der er rigtig træfiner på kabinettet, kan det være en god ide at behandle træet med olie eller lignende beskyttelse. Undgå at berører højttaler-enhederne, især diskanten, da de let kan blive beskadiget.

Zahvaljujemo se vam za nakup zvo#nikov B&W CDM™SNT. Glavni cilj druãbe B&W, ustanovljene v letu 1966, je bila vedno odli#na reprodukcija zvoka. Stalne naloãbe v raziskave in razvoj ji omogo#ajo ohranitev vodilne pozicije pri projektiranju akusti#nih dizajnov. Z leti je druãba B&W predstavila mnogo naprednih doseãkov in tehnik. "eprav so bile le te prvotno uporabljene v draãjih modelih, pa so bile v skladu z na|o politiko, kasneje uporabljene tudi v ostalih serijah, kjer je to seveda bilo mogo#e. Eden od doseãkov, ki jih najdemo v CDM™NT seriji, so ohi|ja z zaobljenimi robovi, ki manj|ajo lom zvoka (sevanje zvo#nih valov, ki nastanejo ob ostrih robovih se me|a in zamegli neposreden zvok pogonskih enot). Integralni del CDM™NT serije je tudi bas/srednje tonska pogonska enota iz Kevlar®-ja., ki omogo#a kar najmanj|e obarvanje in hkrati najve#jo definicijo zvoka. Visoko tonska enota vsebuje Nautilus™ tehnologijo cevi, ki odstrani resonance za kupolo membrane. Zelo pomembna je postavitev zvo#nikov. "as, ki ga boste porabili za instalacijo, se vam bo izdatno povrnil v obliki mnogih ur uãivanja ob poslu|anju glasbe in zvoka. Ta navodila vam bodo omogo#ila, da iz svojega avdio sistema dobite kar najve#. B&W ima svoje predstavnike v ve# kot 65-ih drãavah sveta in vzdrãuje mreão predanih distributerjev, ki vam bodo pomagali re|iti probleme, ki jih posamezni prodajalci ne morejo. Njihove naslove lahko najdete na spletnih straneh ali pa jih dobite, #e pokli#ete neposredno v B&W.
