MANUAL DE UTILIZADOR B&W CDM SNT B&W

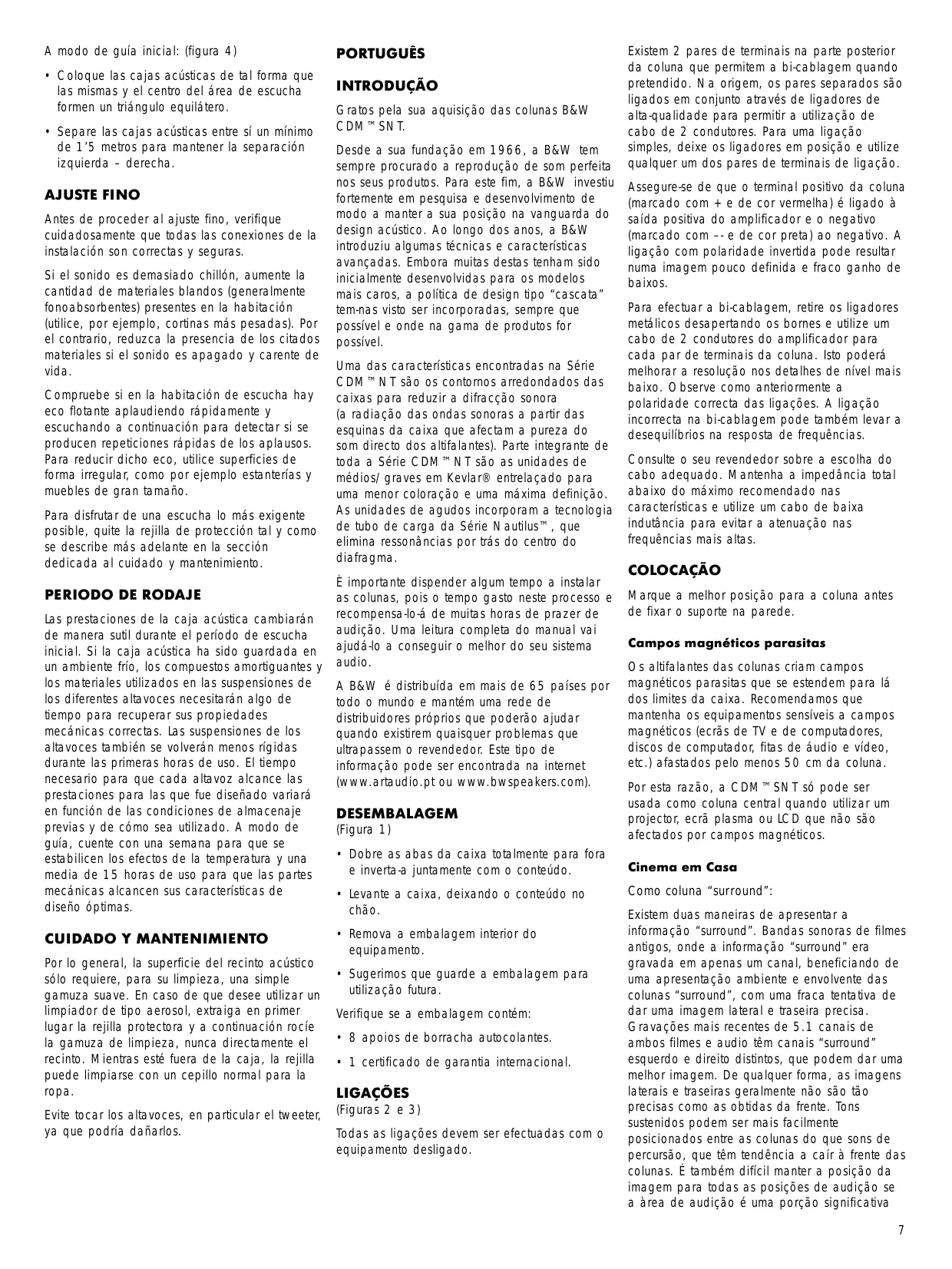

CUIDADO Y MANTENIMIENTO Por lo general, la superficie del recinto acústico sólo requiere, para su limpieza, una simple gamuza suave. En caso de que desee utilizar un limpiador de tipo aerosol, extraiga en primer lugar la rejilla protectora y a continuación rocíe la gamuza de limpieza, nunca directamente el recinto. Mientras esté fuera de la caja, la rejilla puede limpiarse con un cepillo normal para la ropa. Evite tocar los altavoces, en particular el tweeter, ya que podría dañarlos.

Gratos pela sua aquisição das colunas B&W CDM™SNT. Desde a sua fundação em 1966, a B&W tem sempre procurado a reprodução de som perfeita nos seus produtos. Para este fim, a B&W investiu fortemente em pesquisa e desenvolvimento de modo a manter a sua posição na vanguarda do design acústico. Ao longo dos anos, a B&W introduziu algumas técnicas e características avançadas. Embora muitas destas tenham sido inicialmente desenvolvidas para os modelos mais caros, a política de design tipo “cascata” tem-nas visto ser incorporadas, sempre que possível e onde na gama de produtos for possível. Uma das características encontradas na Série CDM™NT são os contornos arredondados das caixas para reduzir a difracção sonora (a radiação das ondas sonoras a partir das esquinas da caixa que afectam a pureza do som directo dos altifalantes). Parte integrante de toda a Série CDM™NT são as unidades de médios/graves em Kevlar® entrelaçado para uma menor coloração e uma máxima definição. As unidades de agudos incorporam a tecnologia de tubo de carga da Série Nautilus™, que elimina ressonâncias por trás do centro do diafragma. È importante dispender algum tempo a instalar as colunas, pois o tempo gasto neste processo e recompensa-lo-á de muitas horas de prazer de audição. Uma leitura completa do manual vai ajudá-lo a conseguir o melhor do seu sistema audio. A B&W é distribuída em mais de 65 países por todo o mundo e mantém uma rede de distribuidores próprios que poderão ajudar quando existirem quaisquer problemas que ultrapassem o revendedor. Este tipo de informação pode ser encontrada na internet (www.artaudio.pt ou www.bwspeakers.com).

Existem 2 pares de terminais na parte posterior da coluna que permitem a bi-cablagem quando pretendido. Na origem, os pares separados são ligados em conjunto através de ligadores de alta-qualidade para permitir a utilização de cabo de 2 condutores. Para uma ligação simples, deixe os ligadores em posição e utilize qualquer um dos pares de terminais de ligação. Assegure-se de que o terminal positivo da coluna (marcado com + e de cor vermelha) é ligado à saída positiva do amplificador e o negativo (marcado com –- e de cor preta) ao negativo. A ligação com polaridade invertida pode resultar numa imagem pouco definida e fraco ganho de baixos. Para efectuar a bi-cablagem, retire os ligadores metálicos desapertando os bornes e utilize um cabo de 2 condutores do amplificador para cada par de terminais da coluna. Isto poderá melhorar a resolução nos detalhes de nível mais baixo. Observe como anteriormente a polaridade correcta das ligações. A ligação incorrecta na bi-cablagem pode também levar a desequilíbrios na resposta de frequências. Consulte o seu revendedor sobre a escolha do cabo adequado. Mantenha a impedância total abaixo do máximo recomendado nas características e utilize um cabo de baixa indutância para evitar a atenuação nas frequências mais altas.

COLOCAÇÃO Marque a melhor posição para a coluna antes de fixar o suporte na parede. Campos magnéticos parasitas Os altifalantes das colunas criam campos magnéticos parasitas que se estendem para lá dos limites da caixa. Recomendamos que mantenha os equipamentos sensíveis a campos magnéticos (ecrãs de TV e de computadores, discos de computador, fitas de áudio e vídeo, etc.) afastados pelo menos 50 cm da coluna.

Por esta razão, a CDM™SNT só pode ser usada como coluna central quando utilizar um projector, ecrã plasma ou LCD que não são afectados por campos magnéticos.

• Dobre as abas da caixa totalmente para fora e inverta-a juntamente com o conteúdo.

• Levante a caixa, deixando o conteúdo no chão. • Remova a embalagem interior do equipamento. • Sugerimos que guarde a embalagem para utilização futura. Verifique se a embalagem contém: • 8 apoios de borracha autocolantes. • 1 certificado de garantia internacional.

LIGAÇÕES (Figuras 2 e 3) Todas as ligações devem ser efectuadas com o equipamento desligado.

Como coluna “surround”: Existem duas maneiras de apresentar a informação “surround”. Bandas sonoras de filmes antigos, onde a informação “surround” era gravada em apenas um canal, beneficiando de uma apresentação ambiente e envolvente das colunas “surround”, com uma fraca tentativa de dar uma imagem lateral e traseira precisa. Gravações mais recentes de 5.1 canais de ambos filmes e audio têm canais “surround” esquerdo e direito distintos, que podem dar uma melhor imagem. De qualquer forma, as imagens laterais e traseiras geralmente não são tão precisas como as obtidas da frente. Tons sustenidos podem ser mais facilmente posicionados entre as colunas do que sons de percursão, que têm tendência a caír à frente das colunas. É também difícil manter a posição da imagem para todas as posições de audição se a àrea de audição é uma porção significativa 7

da àrea entre as cinco colunas. A estabilidade da imagem depende de conseguir o equilíbrio certo entre todas as cinco colunas e o efeito de “palco sonoro” é mais marcado do que em 2 canais audio. Com isto em mente, o seu sucesso em recriar o som surround do produtor vai depender em grande parte de condições domésticas – a liberdade que tenha para colocar as colunas numa posição ideal e a zona de audição que deseja atingir, relativamente ao espaço da sala. Não há nenhuma regra de fábrica para o ângulo entre as colunas na posição de audição, mas muitas gravações são feitas com as colunas posicionadas entre 110° e 130° do canal central. Posicione as colunas contra a parede dentro deste campo de ângulos, inicialmente num suporte temporário que eleve os tweeters aproximadamente à altura do ouvido. Isto vai definir se coloca as colunas na parede lateral ou traseira. Se a audição for em cadeiras de costas altas, ou se por outro lado as colunas estão um pouco escondidas, pode ser vantajoso levantá-las mais. Resultados satisfatórios podem ser obtidos com as colunas aproximadamente 60 cm acima da altura do ouvido. Com todas as colunas posicionadas para os testes iniciais de audição, ouça uma grande variedade de materiais – 5.1 canais audio, filmes de acção de pequena e grande escala – e sente-se em todas as posições de audição possíveis. Preste uma atenção particular à informação surround e à estabilidade das imagens. Se a imagem não é satisfatória, por exemplo se se torna demasiado focada para um dos extremos da área de audição, ou se não consegue colocar as colunas na gama desejada, será melhor decidir-se por um campo sonoro mais difuso. Isto pode dar-lhe resultados mais aceitáveis em situações difíceis. Tente mover as colunas de modo a que elas fiquem mais fora do eixo dos ouvintes. Pode também ser vantajoso elevar as colunas bem acima da altura do ouvido (figura 5). Uma vez encontrada a posição ideal, fixe a coluna permanentemente nessa posição. Como canal central: Se usar um projector num ecrã acusticamente transparente, posicione a coluna por trás do centro do ecrã. De outra forma posicione-a imediatamente acima ou abaixo do ecrã, o que for mais perto da altura do ouvido. Como canal frontal direito e esquerdo: Distancie a coluna entre 0,5m e 1m do ecrã. Se a coluna central está por trás de um acrã acusticamente transparente, posicione as colunas frontais direita e esquerda o mais próximo possível à mesma altura. Se a coluna central está acima ou abaixo do ecrã, a altura da coluna esquerda e direita de ser entre a altura da coluna central e a meia altura do ecrã.

Para um maior realismo em instalações de Cinema em Casa é importante equilibrar a coluna e ajustar a imagem acústica para corresponder ao tamanho do ecrã. Com ecrãns mais pequenos pode ser mais real ter as colunas esquerda e direita mais próximo uma da outra do que teria num sistema audio normal. Ajuste os níveis das três colunas frontais para ter uma transição suave dos sons quando passam pelo ecrã. Ajuste o nível das colunas surround de modo a que, excepto para efeitos especiais, a sua atenção não seja indevidamente atraída para elas. Sente-se em todas as posições de audição quando estiver a optimizar o som. Consulte o manual do seu descodificador para informações mais avançadas de como ajustar os níveis.

PERÍODO DE RODAGEM O desempenho da coluna vai mudando subtilmente durante o perído inicial de audição. Se a coluna esteve armazenada num ambiente frio, os componentes húmidos e os materiais de suspensão dos altifalantes vão levar algum tempo para recuperar as propriedades mecânicas correctas. As suspensões dos altifalantes irão também libertar-se durante as primeiras horas de uso. O tempo necessário para que a coluna atinja o desempenho pretendido vai depender das anteriores condições de armazenamento e de como é usada. Em geral aconselha-se, deixar passar uma semana para que os efeitos da temperatura estabilizem e 15 horas de uso em média para que as peças mecânicas atinjam as características de design mecânico pretendidas.

CUIDADOS POSTERIORES 2 Canais Audio Monte as colunas de modo a que os tweeters estejam aproximadamente à altura do ouvido. Como guia inicial: (figura 4) •Posicione as colunas e o centro da àrea de audição aproximadamente nos cantos de um triângulo equilátero. •Mantenha as colunas separadas em pelo menos 1,5m para manter a separação direita-esquerda. Se a imagem central é pobre, tente mover as colunas para mais próximo uma da outra.

AJUSTE FINO Antes de efectuar o ajuste fino, volte a verificar se todas as ligações estão correctas e seguras. Se o som for demasiado agressivo, aumente a quantidade de mobiliário macio existente na sala (utilize por exemplo cortinas mais pesadas), ou reduza-a se o som for macilento e sem vida. Verifique a existência de eco batendo as palmas e escutando a sua rápida repetição. Reduza-o com a utilização de superfícies irregulares como as prateleiras e grandes peças de mobiliário. Para uma melhor audição, remova a grelha de cobertura do painel frontal da coluna, como descrito abaixo na secção “Cuidados posteriores”.

A superfície da caixa apenas necessita normalmente de limpeza do pó. Se pretender utilizar um produto de limpeza em aerossol, retire em primeiro lugar a grelha afastando-a suavemente da coluna. Coloque o spray no pano de limpeza, e não directamente sobre a coluna. A grelha poderá ser limpa com uma escova macia depois de retirada da caixa. Evite tocar nos altifalantes, especialmente no de agudos, pois poderá provocar danos.

ITALIANO INTRODUZIONE Grazie per avere acquistato i diffusori B&W CDM™SNT. Fin dalla sua fondazione nel 1966, la B&W ha lavorato alla ricerca della perfetta riproduzione del suono attraverso i suoi prodotti. Con questo obbiettivo la società ha investito enormi risorse nella ricerca e nello sviluppo per garantire la sua posizione di prestigio nel campo della progettazione acustica. Nel corso degli anni B&W ha introdotto molte tecniche e caratteristiche di avanguardia. Benché molte di esse siano state sviluppate all’inizio per i modelli più costosi, la nostra politica progettuale “in caduta” le ha viste applicate ovunque fosse possibile, nelle gamme dei vari prodotti. Le caratteristiche riscontrabili nella Serie CDM™NT comprendono cabinet con i bordi curvati per ridurre la diffrazione sonora (cioè la re-irradiazione delle onde sonore da angoli acuti che interferisce e opacizza il suono diretto che giunge dagli altoparlanti). Una componente importante della gamma CDM™NT è rappresentata dall’utilizzo delle unità altoparlanti a cono in Kevlar® per le frequenze medio-basse per la minore colorazione e la massima definizione. Le unità per gli acuti adottano la tecnologia del condotto Nautilus™ che elimina le risonanze dietro la cupola a diaframma. Per quanto eccellente sia la qualità il tempo impiegato nel processo d'istallazione, darà in cambio il piacere di molte ore d'ascolto. Leggete interamente questo manuale. Vi aiuterà ad ottimizzare le prestazioni del vostro sistema audio. B&W distribuisce in più di 65 paesi in tutto il mondo con una rete di distributori esclusivi in grado di assistervi nel caso doveste avere problemi che il vostro rivenditore non può risolvere. I loro indirizzi possono essere rintracciati su internet chiamando direttamente B&W.
