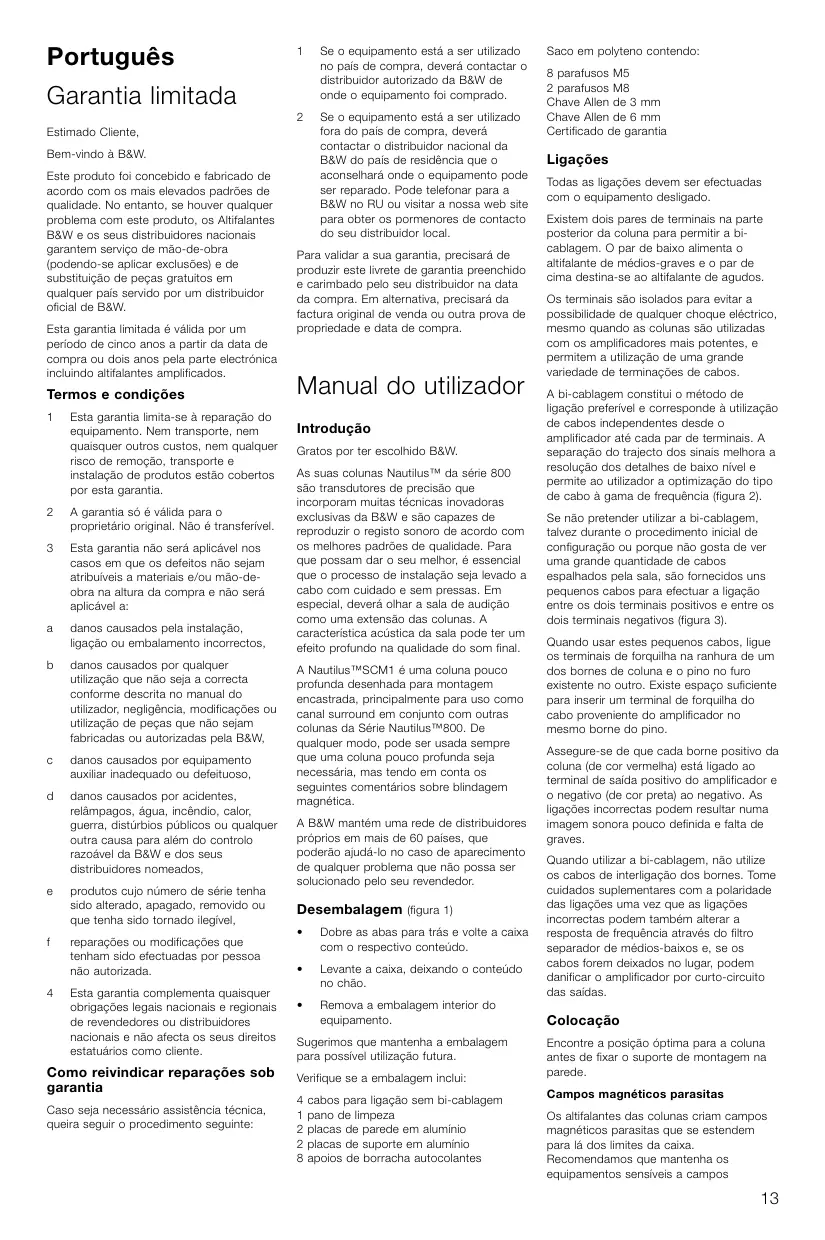

Garantia limitada 2 Estimado Cliente, Bem-vindo à B&W. Este produto foi concebido e fabricado de acordo com os mais elevados padrões de qualidade. No entanto, se houver qualquer problema com este produto, os Altifalantes B&W e os seus distribuidores nacionais garantem serviço de mão-de-obra (podendo-se aplicar exclusões) e de substituição de peças gratuitos em qualquer país servido por um distribuidor oficial de B&W. Esta garantia limitada é válida por um período de cinco anos a partir da data de compra ou dois anos pela parte electrónica incluindo altifalantes amplificados.

Termos e condições 1

Esta garantia limita-se à reparação do equipamento. Nem transporte, nem quaisquer outros custos, nem qualquer risco de remoção, transporte e instalação de produtos estão cobertos por esta garantia.

A garantia só é válida para o proprietário original. Não é transferível.

Esta garantia não será aplicável nos casos em que os defeitos não sejam atribuíveis a materiais e/ou mão-deobra na altura da compra e não será aplicável a:

danos causados pela instalação, ligação ou embalamento incorrectos,

danos causados por qualquer utilização que não seja a correcta conforme descrita no manual do utilizador, negligência, modificações ou utilização de peças que não sejam fabricadas ou autorizadas pela B&W,

danos causados por equipamento auxiliar inadequado ou defeituoso,

danos causados por acidentes, relâmpagos, água, incêndio, calor, guerra, distúrbios públicos ou qualquer outra causa para além do controlo razoável da B&W e dos seus distribuidores nomeados,

produtos cujo número de série tenha sido alterado, apagado, removido ou que tenha sido tornado ilegível,

reparações ou modificações que tenham sido efectuadas por pessoa não autorizada.

Esta garantia complementa quaisquer obrigações legais nacionais e regionais de revendedores ou distribuidores nacionais e não afecta os seus direitos estatuários como cliente.

Como reivindicar reparações sob garantia Caso seja necessário assistência técnica, queira seguir o procedimento seguinte:

Se o equipamento está a ser utilizado no país de compra, deverá contactar o distribuidor autorizado da B&W de onde o equipamento foi comprado. Se o equipamento está a ser utilizado fora do país de compra, deverá contactar o distribuidor nacional da B&W do país de residência que o aconselhará onde o equipamento pode ser reparado. Pode telefonar para a B&W no RU ou visitar a nossa web site para obter os pormenores de contacto do seu distribuidor local.

Para validar a sua garantia, precisará de produzir este livrete de garantia preenchido e carimbado pelo seu distribuidor na data da compra. Em alternativa, precisará da factura original de venda ou outra prova de propriedade e data de compra.

Manual do utilizador Introdução Gratos por ter escolhido B&W. As suas colunas Nautilus™ da série 800 são transdutores de precisão que incorporam muitas técnicas inovadoras exclusivas da B&W e são capazes de reproduzir o registo sonoro de acordo com os melhores padrões de qualidade. Para que possam dar o seu melhor, é essencial que o processo de instalação seja levado a cabo com cuidado e sem pressas. Em especial, deverá olhar a sala de audição como uma extensão das colunas. A característica acústica da sala pode ter um efeito profundo na qualidade do som final. A Nautilus™SCM1 é uma coluna pouco profunda desenhada para montagem encastrada, principalmente para uso como canal surround em conjunto com outras colunas da Série Nautilus™800. De qualquer modo, pode ser usada sempre que uma coluna pouco profunda seja necessária, mas tendo em conta os seguintes comentários sobre blindagem magnética. A B&W mantém uma rede de distribuidores próprios em mais de 60 países, que poderão ajudá-lo no caso de aparecimento de qualquer problema que não possa ser solucionado pelo seu revendedor.

Desembalagem (figura 1) •

Dobre as abas para trás e volte a caixa com o respectivo conteúdo.

Levante a caixa, deixando o conteúdo no chão.

Remova a embalagem interior do equipamento.

Sugerimos que mantenha a embalagem para possível utilização futura. Verifique se a embalagem inclui: 4 1 2 2 8

cabos para ligação sem bi-cablagem pano de limpeza placas de parede em alumínio placas de suporte em alumínio apoios de borracha autocolantes

Saco em polyteno contendo: 8 parafusos M5 2 parafusos M8 Chave Allen de 3 mm Chave Allen de 6 mm Certificado de garantia

Ligações Todas as ligações devem ser efectuadas com o equipamento desligado. Existem dois pares de terminais na parte posterior da coluna para permitir a bicablagem. O par de baixo alimenta o altifalante de médios-graves e o par de cima destina-se ao altifalante de agudos. Os terminais são isolados para evitar a possibilidade de qualquer choque eléctrico, mesmo quando as colunas são utilizadas com os amplificadores mais potentes, e permitem a utilização de uma grande variedade de terminações de cabos. A bi-cablagem constitui o método de ligação preferível e corresponde à utilização de cabos independentes desde o amplificador até cada par de terminais. A separação do trajecto dos sinais melhora a resolução dos detalhes de baixo nível e permite ao utilizador a optimização do tipo de cabo à gama de frequência (figura 2). Se não pretender utilizar a bi-cablagem, talvez durante o procedimento inicial de configuração ou porque não gosta de ver uma grande quantidade de cabos espalhados pela sala, são fornecidos uns pequenos cabos para efectuar a ligação entre os dois terminais positivos e entre os dois terminais negativos (figura 3). Quando usar estes pequenos cabos, ligue os terminais de forquilha na ranhura de um dos bornes de coluna e o pino no furo existente no outro. Existe espaço suficiente para inserir um terminal de forquilha do cabo proveniente do amplificador no mesmo borne do pino. Assegure-se de que cada borne positivo da coluna (de cor vermelha) está ligado ao terminal de saída positivo do amplificador e o negativo (de cor preta) ao negativo. As ligações incorrectas podem resultar numa imagem sonora pouco definida e falta de graves. Quando utilizar a bi-cablagem, não utilize os cabos de interligação dos bornes. Tome cuidados suplementares com a polaridade das ligações uma vez que as ligações incorrectas podem também alterar a resposta de frequência através do filtro separador de médios-baixos e, se os cabos forem deixados no lugar, podem danificar o amplificador por curto-circuito das saídas.

Colocação Encontre a posição óptima para a coluna antes de fixar o suporte de montagem na parede. Campos magnéticos parasitas Os altifalantes das colunas criam campos magnéticos parasitas que se estendem para lá dos limites da caixa. Recomendamos que mantenha os equipamentos sensíveis a campos

magnéticos (ecrãs de TV e de computadores, discos de computador, fitas de áudio e vídeo, etc.) afastados pelo menos 50 cm da coluna. Por esta razão, a Nautilus™SCM1 só é apropriada para usar como coluna central quando se use um projector, ecrans plasma ou LCD que não são afectados pelos campos magnéticos perdidos. Cinema em Casa Como uma Coluna Surround Existem duas maneiras de apresentar a informação surround. Bandas sonoras de filmes mais antigos, onde a informação surround só era gravada num canal, beneficiando de um ambiente próprio, uma apresentação envolvente das colunas surround, com pouca mostra de uma imagem precisa para os lados e traseira. As gravações de canal 5.1 mais modernas de filmes e audio têm canais surround direito e esquerdo discretos, que podem transmitir uma imagem mais precisa. Contudo, a imagem para os lados e traseira não é geralmente tão precisa como a obtida na frente. Tons sustenidos podem ser mais prontamente posicionados entre as colunas do que os sons de percussão, que têm tendência a caír em frente às colunas. É também difícil manter a posição da imagem para todos os ouvintes se a àrea de audição for uma proporção significativa da àrea entre as cinco colunas. A estabilidade da imagem depende de se conseguir o equilibrio correcto entre todas as cinco colunas e o efeito “hot spot” é ainda mais notado do que em 2 canais audio. Tendo isto em mente, o seu sucesso em recrear as intenções do produtor para o campo surround vão depender em grande conta de restrições domésticas – qual é a sua liberdade para posicionar as colunas numa posição ideal e quão larga audiência quer atingir, relativamente ao tamanho da sala. Não exitste nenhum standard de fábrica para o ângulo formado pelas colunas surround na posição de audição, mas grande parte das gravações são feitas com as colunas surround posicionadas entre 110° e 130° a partir do centro. Posicione as colunas contra a parede dentro deste campo de ângulos, inicialmente num suporte temporário que ponha os tweeters aproximadamente à altura do ouvido. Isto vai definir se posiciona as colunas na parede lateral ou traseira. Aponte as colunas para a frente e para o centro da àrea de audição (figura 4). O suporte de parede vai permitir que a coluna seja rodada horizontalmente até 45°. Se ouvir em cadeiras de encosto alto, ou se as colunas estão obscuras, pode ser vantajoso elevá-las mais. Resultados satisfatórios podem ser obtidos com elas elevadas aproximadamente até 60 cm acima do nível do ouvido. Com todas as colunas posicionadas para testes iniciais de audição, ouça uma larga variedade de material – 5.1 canais audio, filmes de acção e pequena escala – movimente-se por todas as posições de audição desejadas. Preste atenção especial

à informação surround e à estabilidade das imagens. Se a imagem não for satisfatória, se por exemplo se tornar muito lateralizada nos extremos da àera de audição, ou se não consegue colocar as colunas dentro do campo preferido, será melhor apontar para um campo de som mais difuso. Isto pode dar-lhe resultados mais aceitáveis em situações dificeis. Tente mudar o ângulo das colunas de modo a que estas apontem para fora da àrea de audição. Pode também ser vantajoso elevar as colunas bem acima do nível do ouvido (figura 5). Uma vez encontrada a posição óptima, fixe a coluna permanentemente nessa posição (veja em baixo). Como uma Coluna Central Se utilizar um projector de vídeo com ecrã acusticamente transparente, coloque a coluna na parte de trás do ecrã e ao centro deste. De outra forma a colocação deverá ser feita imediatamente acima ou abaixo do ecrã, conforme a posição em que a coluna fique mais ao nível do ouvido. Alinhe a frente da coluna de forma aproximada com o plano do ecrã. Como uma Coluna Frontal Direita e Esquerda Coloque a coluna a uma distância entre 0,5 m e 1 m ao lado da televisor. Se a coluna central está por tráz de um ecran acústicamente transparente, posicione as colunas frontais direita e esquerda o mais próximo possível à mesma altura. Se a coluna central está em cima ou em baixo do ecran, a altura das colunas direita e esquerda deve ser entre a coluna central e o centro do ecran. Ajuste o ângulo das colunas para conseguir uma imagem mais estável e realista. Para maior realismo em sistemas Home Theatre é importante equilibrar as colunas e ajustar a imagem acústica de forma a estar de acordo com a dimensão do ecrã. Com ecrãs de menores dimensões poderá ser mais realista ter as colunas um pouco mais próximas do que aquilo que seria desejável para utilização em estéreo normal. Ajuste os níveis das três colunas frontais de forma a obter uma transição suave dos sons que varrem o ecrã. Ajuste o nível das colunas posteriores de forma a que, excepto nos efeitos especiais, a sua atenção não seja dirigida para elas. Sente-se em todas as posições de audição possíveis durante o ajuste dos níveis óptimos de audição. Consulte o manual do seu descodificador para mais informação sobre o ajuste dos níveis. Audio de 2 canais Instale as colunas de maneira a que os tweeters fiquem ao nivel do ouvido. Para início de instalação (figura 6): Coloque as colunas e o centro da área de audição aproximadamente nos vértices de um triângulo equilátero.

Mantenha um afastamento de pelo menos 1,5 m entre as colunas para manter a separação entre canais. Se a imagem central for fraca, tente melhorar colocando as colunas um pouco mais próximas ou virando-as um pouco para o interior de forma a que apontem para a zona de audição, ou um pouco para a frente desta (figura 7).

Ajuste fino Antes de efectuar o ajuste fino, volte a verificar se todas as ligações estão correctas e firmes. Se o som for demasiado agreste, aumente a quantidade de mobiliário macio na sala (utilize por exemplo cortinas mais pesadas), ou reduza-o se o som for macilento e sem vida. Verifique a existência de ecos batendo as palmas e escutando as repetições rápidas. Reduza-os com a utilização de superfícies irregulares como as prateleiras com livros e os móveis de grandes dimensões. Para uma audição mais exigente, retire a grelha coberta de tecido conforme abaixo se descreve na secção “Cuidados posteriores”. O altifalante de agudos é extremamente delicado e a respectiva grelha deve ser deixada no lugar para protecção. Por esta razão o anel de retenção da grelha foi projectado para proporcionar um desempenho acústico optimizado do altifalante e a resposta será menos linear com a grelha retirada.

Periodo de estabilização O desempenho da coluna altera-se subtilmente durante o período inicial de audição. Se a coluna foi armazenada num ambiente frio, os compostos de amortecimento e materiais de suspensão dos altifalantes levam algum tempo a recuperar as suas correctas propriedades mecânicas. A suspensão dos altifalantes também ganha alguma folga durante as primeiras horas de utilização. O tempo que a coluna leva até chegar ao seu nível normal de desempenho varia de acordo com as condições prévias de armazenagem e a forma de utilização. Normalmente, deverá aguardar cerca de uma semana para estabilizar os efeitos de temperatura e 15 horas de utilização média para que as partes mecânicas adquiram as suas características definitivas.

Montando e fixando o suporte Parafusos e tampas para ajuste à parede não são fornecidos. Use parafusos de cabeça arredondada com 5,0 mm de comprimento máximo e 11 m de diâmetro de cabeça máximo. Faça dois buracos na parede, 150 mm acima do local onde a base da caixa da coluna ficará e espaçados horizontalmente 44 mm (figura 8a). Tenha um cuidado especial, especialmente se está a colocar o suporte em paineis de parede fina, se os parafusos e tampas podem suportar o peso combinado do suporte e coluna. Insira os parafusos na parede deixando a cabeça 16 mm fora da superficie.

Junte a placa de suporte à placa de parede usando os 4 parafusos M5 e a Chave Allen de 4 mm (figura 8b). Aperte o parafuso M8 através da placa do suporte até ao caminho aberto na parte de baixo do painel de encastração, usando a chave Allen de 6 mm (figura 9b). Inicialmente, posicione o parafuso no fim da ranhura aproximado-o da placa da parede de modo a que os buracos fiquem claramente visiveis. Ligue os cabos à coluna e prenda a placa da parede por cima dos parafusos na parede. Ajuste a coluna de modo a estar tão perto da parede quanto possível, tendo em conta o âgulo de rotação. Se precisar de ajustar o ângulo vertical da coluna, recomendamos o uso de um suporte de parede Omnimount Série 30.0 WB em vez do fornecido. Pode ser compatível com os 4 orifícios adicionais na base da Coluna.

componente indutiva da impedância pode dominar a resistência à corrente contínua. Esta e outras propriedades influenciadas pelos detalhes de construção do cabo tornam-se importantes. Consulte o seu revendedor acerca do cabo mais adequado às suas necessidades.

Italiano Garanzia limitata Egregio cliente Un benvenuto da parte della B&W.

Cuidados posteriores A superfície da caixa apenas necessita normalmente de limpeza do pó. Se pretender utilizar um produto de limpeza em aerossol, retire em primeiro lugar a grelha afastando-a suavemente da caixa. Pulverize para o pano de limpeza, não directamente sobre a caixa. A grelha pode ser limpa com uma vulgar escova de fatos quando está fora do altifalante. Evite tocar o diafragma dos altifalantes, especialmente do de agudos, pois pode provocar danos.

Equipamento complementar As colunas desta gama merecem sinais da melhor qualidade. Escolha o seu equipamento electrónico e cabos de interligação com o maior cuidado. Podemos oferecer pistas sobre o que procurar em termos de equipamento complementar, mas não poderemos recomendar equipamentos específicos. As normas desses equipamentos melhoram continuamente e o seu revendedor poderá demonstrar-lhe uma larga gama de produtos actuais. Em termos de especificação recomendamos uma gama de potências para o amplificador. O valor mais elevado é definido pela potência de dissipação da coluna. Quando é calculada a potência de dissipação, parte-se do princípio que o amplificador não entra em corte, o que distorce o espectro de frequência do sinal, e que o som é de um sinal musical normal. Os sinais de teste produzidos por osciladores e afins não são aplicáveis. O valor mais baixo é o mínimo que consideramos necessário para obter níveis de audição razoáveis sem distorção numa sala pequena (menos de 50 m3). Quanto mais elevada for a potência utilizada, menos provável será a possibilidade do amplificador entrar em corte. Muitas vezes podemos avaliar a capacidade de um amplificador de funcionar com cargas complexas verificando a sua potência máxima com cargas de 4 ø e 8 ø. Quanto mais próxima estiver a relação do valor 2:1 melhor, uma vez que isso indica uma boa capacidade de fornecimento de corrente. Para reduzir o efeito dos cabos na resposta de frequência das colunas até um nível inaudível, a impedância do cabo a todas as frequências (medindo os condutores positivo e negativo em série) deve ser o mais baixa possível e necessariamente abaixo de 0,1 ø. Nas frequências baixas, a resistência CC do cabo constitui o factor dominante e deverá escolher de secção suficiente para conseguir um valor suficientemente baixo de impedância com o um cabo do comprimento necessário. Nas frequências médias e altas a
