MANUAL DE UTILIZADOR B&W DM 603.5 S3 B&W

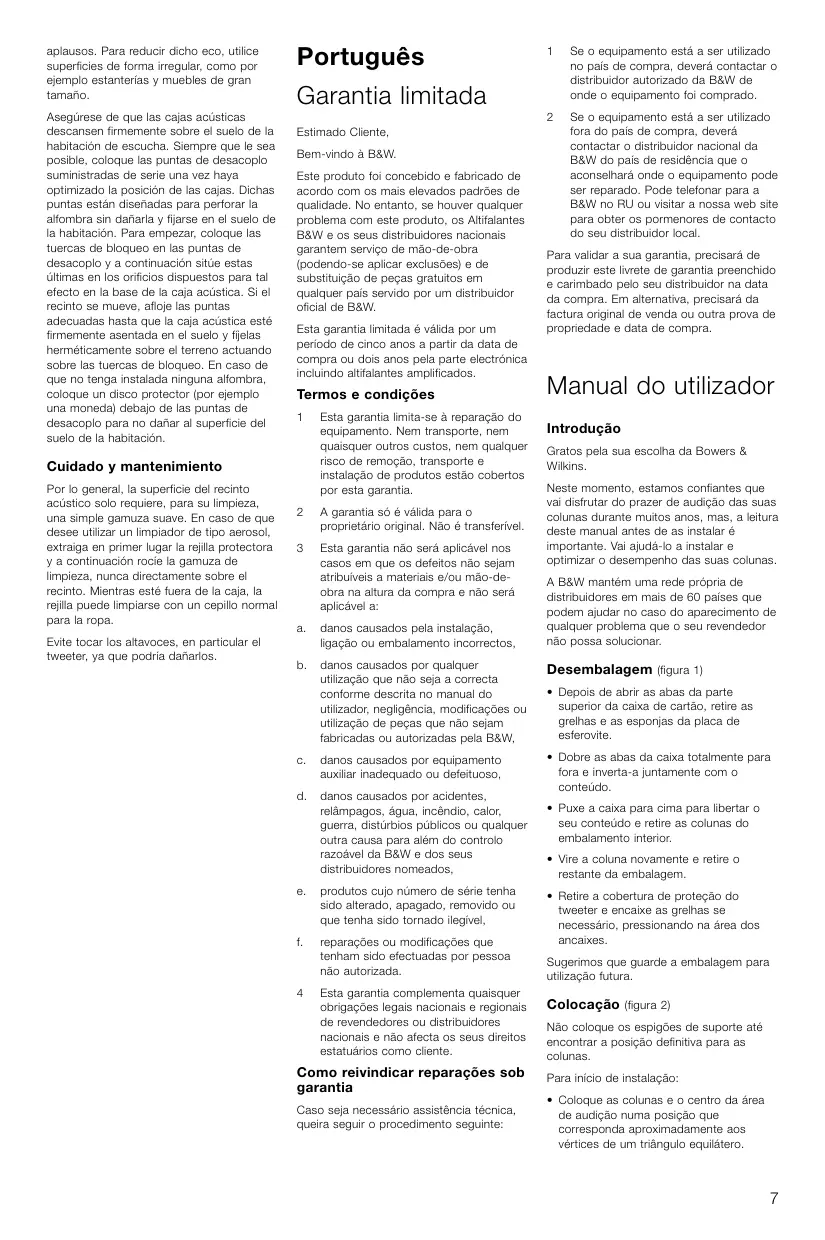

Português Garantia limitada7 Manual do utilizador 7

Se o equipamento está a ser utilizado no país de compra, deverá contactar o distribuidor autorizado da B&W de onde o equipamento foi comprado.

Se o equipamento está a ser utilizado fora do país de compra, deverá contactar o distribuidor nacional da B&W do país de residência que o aconselhará onde o equipamento pode ser reparado. Pode telefonar para a B&W no RU ou visitar a nossa web site para obter os pormenores de contacto do seu distribuidor local.

Garantia limitada Estimado Cliente, Bem-vindo à B&W. Este produto foi concebido e fabricado de acordo com os mais elevados padrões de qualidade. No entanto, se houver qualquer problema com este produto, os Altifalantes B&W e os seus distribuidores nacionais garantem serviço de mão-de-obra (podendo-se aplicar exclusões) e de substituição de peças gratuitos em qualquer país servido por um distribuidor oficial de B&W. Esta garantia limitada é válida por um período de cinco anos a partir da data de compra ou dois anos pela parte electrónica incluindo altifalantes amplificados.

Termos e condições 1

Cuidado y mantenimiento Por lo general, la superficie del recinto acústico solo requiere, para su limpieza, una simple gamuza suave. En caso de que desee utilizar un limpiador de tipo aerosol, extraiga en primer lugar la rejilla protectora y a continuación rocíe la gamuza de limpieza, nunca directamente sobre el recinto. Mientras esté fuera de la caja, la rejilla puede limpiarse con un cepillo normal para la ropa.

Esta garantia limita-se à reparação do equipamento. Nem transporte, nem quaisquer outros custos, nem qualquer risco de remoção, transporte e instalação de produtos estão cobertos por esta garantia.

A garantia só é válida para o proprietário original. Não é transferível.

Esta garantia não será aplicável nos casos em que os defeitos não sejam atribuíveis a materiais e/ou mão-deobra na altura da compra e não será aplicável a:

Para validar a sua garantia, precisará de produzir este livrete de garantia preenchido e carimbado pelo seu distribuidor na data da compra. Em alternativa, precisará da factura original de venda ou outra prova de propriedade e data de compra.

Manual do utilizador Introdução Gratos pela sua escolha da Bowers & Wilkins. Neste momento, estamos confiantes que vai disfrutar do prazer de audição das suas colunas durante muitos anos, mas, a leitura deste manual antes de as instalar é importante. Vai ajudá-lo a instalar e optimizar o desempenho das suas colunas.

danos causados pela instalação, ligação ou embalamento incorrectos,

A B&W mantém uma rede própria de distribuidores em mais de 60 países que podem ajudar no caso do aparecimento de qualquer problema que o seu revendedor não possa solucionar.

danos causados por qualquer utilização que não seja a correcta conforme descrita no manual do utilizador, negligência, modificações ou utilização de peças que não sejam fabricadas ou autorizadas pela B&W,

• Depois de abrir as abas da parte superior da caixa de cartão, retire as grelhas e as esponjas da placa de esferovite.

danos causados por equipamento auxiliar inadequado ou defeituoso,

danos causados por acidentes, relâmpagos, água, incêndio, calor, guerra, distúrbios públicos ou qualquer outra causa para além do controlo razoável da B&W e dos seus distribuidores nomeados,

produtos cujo número de série tenha sido alterado, apagado, removido ou que tenha sido tornado ilegível,

reparações ou modificações que tenham sido efectuadas por pessoa não autorizada.

Esta garantia complementa quaisquer obrigações legais nacionais e regionais de revendedores ou distribuidores nacionais e não afecta os seus direitos estatuários como cliente.

Desembalagem (figura 1)

• Dobre as abas da caixa totalmente para fora e inverta-a juntamente com o conteúdo. • Puxe a caixa para cima para libertar o seu conteúdo e retire as colunas do embalamento interior. • Vire a coluna novamente e retire o restante da embalagem. • Retire a cobertura de proteção do tweeter e encaixe as grelhas se necessário, pressionando na área dos ancaixes. Sugerimos que guarde a embalagem para utilização futura.

Colocação (figura 2) Não coloque os espigões de suporte até encontrar a posição definitiva para as colunas.

Como reivindicar reparações sob garantia

Para início de instalação:

Caso seja necessário assistência técnica, queira seguir o procedimento seguinte:

• Coloque as colunas e o centro da área de audição numa posição que corresponda aproximadamente aos vértices de um triângulo equilátero.

• Coloque as colunas a pelo menos 1,5 metros uma da outra de forma a manter a separação entre os canais esquerdo e direito. • Mantenha a caixa das colunas a pelo menos meio metro das paredes.

Campos magnéticos parasitas Os altifalantes das colunas criam campos magnéticos parasitas que se estendem para lá dos limites da caixa. Recomendamos que mantenha os equipamentos sensíveis a campos magnéticos (ecrãs de TV e de computadores, discos de computador, fitas de áudio e vídeo, etc.) afastados pelo menos 50 cm da coluna.

Ligações (figura 3) Todas as shunts devem ser efectuadas com o equipamento desligado. Existem 2 pares de terminais na parte posterior da coluna que permitem a bicablagem quando pretendido. Na origem, os pares separados são ligados em conjunto através de ligadores de alta-qualidade para permitir a utilização de cabo de 2 condutores. Para uma ligação simples, deixe os ligadores em posição e utilize qualquer um dos pares de terminais de ligação. Assegure-se de que o terminal positivo da coluna (marcado com + e de cor vermelha) é ligado à saída positiva do amplificador e o negativo (marcado com – e de cor preta) ao negativo. A ligação com polaridade invertida pode resultar numa imagem pouco definida e fraco ganho de baixos. Para efectuar a bi-cablagem, retire os ligadores metálicos desapertando os bornes e utilize um cabo de 2 condutores do amplificador para cada par de terminais da coluna. Isto poderá melhorar a resolução nos detalhes de nível mais baixo. Observe como anteriormente a polaridade correcta das ligações. A ligação incorrecta na bi-cablagem pode também levar a desequilíbrios na resposta de frequências. Os terminais aceitam forquilhas de 6 mm, cabo descarnado ou fichas banana de 4 mm. Quando usando forquilhas, encaixe-as abaixo do anel deslizante.

Nota de segurança importante: Em alguns países, nomeadamente na Europa, o uso de fichas banana de 4 mm é considerado um potêncial perigo, porque estas podem ser inseridas nos orifícios das fichas de corrente eléctrica. Por forma a ir de encontro às regulamentações de segurança Europeias CENELEC, os orifícios de 4 mm dos terminais estão tapados com pequenos cilindros de plástico. Não os remova se vai usar este produto onde estas condições se aplicam. Enrosque sempre os apertos dos terminais até ao fim de forma a optimizar a ligação e prevenir vibrações. Consulte o seu revendedor sobre a escolha do cabo adequado. Mantenha a impedância total abaixo do máximo recomendado nas características e utilize um cabo de baixa indutância para evitar a atenuação nas frequências mais altas.

Ajuste fino Antes de efectuar o ajuste fino, volte a verificar se todas as ligações estão correctas e seguras. O afastamento das colunas em relação às paredes reduz o nível geral de baixos. O espaço atrás das colunas ajuda também a criar uma sensação de profundidade. Por outro lado, a aproximação das colunas à parede aumenta o nível dos baixos. Se pretender reduzir o nível de baixos sem deslocar as colunas para mais longe da parede, coloque os tampões de espuma nos tubos do pórtico (figura 4). Se o baixo não está equilibrado isso devese normalmente à excitação das ressonâncias da sala. Mesmo as pequenas alterações na posição das colunas ou dos ouvintes podem ter um efeito profundo na forma como estas ressonâncias afectam o som. Experimente efectuar a montagem junto a uma outra parede. Mesmo a deslocação de grandes peças de mobiliário pode afectar a resposta de frequências. Se a imagem central for fraca, tente melhorar colocando as colunas um pouco mais próximas ou virando-as um pouco para o interior de forma a que apontem para a zona de audição, ou um pouco para a frente desta (figura 2). Se o som for demasiado agressivo, aumente a quantidade de mobiliário macio existente na sala (utilize por exemplo cortinas mais pesadas), ou reduza-a se o som for macilento e sem vida. Verifique a existência de eco batendo as palmas e escutando a sua rápida repetição. Reduza-o com a utilização de superfícies irregulares como as prateleiras e grandes peças de mobiliário. Assegure-se que as colunas estão firmemente apoiadas no solo. Sempre que possível coloque os espigões de fixação fornecidos, após determinar a posição definitiva das colunas. Eles foram projectados para passarem através do tapete ou alcatifa e se fixarem no soalho. De início, rosque completamente as porcas nos espigões e rosque estes, também até ao fim, na base das colunas. Se a caixa balançar, desaperte os espigões adequados até que a coluna fique bem apoiada e segure-os em posição apertando as porcas respectivas contra a base da coluna. Se não existir uma carpete, utilize um disco de protecção sob os espigões para protecção do soalho.

Cuidados posteriores A superfície da caixa apenas necessita normalmente de limpeza do pó. Se pretender utilizar um produto de limpeza em aerossol, retire em primeiro lugar a grelha afastando-a suavemente da coluna. Coloque o spray no pano de limpeza, e não directamente sobre a coluna. A grelha poderá ser limpa com uma escova macia depois de retirada da caixa. Evite tocar nos altifalantes, especialmente no de agudos, pois poderá provocar danos.
