Type de produit	Enceinte acoustique bibliothèque
Marque	Bowers & Wilkins (B&W)
Modèle	DM 603.5 S3
Configuration	2 voies, bass-reflex
Haut-parleurs	1 tweeter, 1 woofer
Impédance nominale	8 ohms
Sensibilité	90 dB (2.83V/1m)
Réponse en fréquence	45 Hz - 22 kHz (-6 dB)
Puissance admissible	25 - 150 W (recommandé)
Dimensions (H x L x P)	920 x 230 x 300 mm
Poids	15 kg (pièce)
Connectique	Bi-câblage possible (2 paires de borniers)
Accessoires fournis	Grille de protection, pointes de découplage, bouchons de mousse
Garantie	5 ans (enceinte), 2 ans (composants électroniques)
Entretien	Dépoussiérage, nettoyage grille avec brosse à habits
Précautions	Ne pas toucher les membranes, éloigner des champs magnétiques

FOIRE AUX QUESTIONS - B&W DM 603.5 S3 B&W

Quelle est la puissance recommandée de l'amplificateur pour les B&W DM 603.5 S3 ?

La puissance recommandée est de 25 à 150 watts par canal. Un amplificateur de puissance modérée à élevée est conseillé pour exploiter pleinement les performances.

Comment procéder au bi-câblage des enceintes ?

Retirez les straps métalliques reliant les deux paires de borniers à l'arrière. Utilisez deux câbles séparés à deux conducteurs chacun. Connectez une paire de bornes à l'amplificateur et l'autre aux haut-parleurs. Respectez la polarité (+/-).

Que faire si le son est trop agressif ou trop étouffé ?

Pour un son agressif, ajoutez des matériaux absorbants (rideaux lourds). Pour un son étouffé, réduisez les matériaux absorbants. Ajustez également l'orientation des enceintes et l'écartement.

Comment ajuster le niveau des basses ?

Éloigner les enceintes des murs réduit les basses. Pour réduire sans déplacer, insérez les bouchons de mousse fournis dans les évents d'aération à l'arrière.

Quelle est la distance minimale à respecter entre l'enceinte et le mur ?

Il est recommandé de ne pas placer l'enceinte à moins de 0,5 mètre d'un mur pour éviter des réflexions excessives.

Les enceintes B&W DM 603.5 S3 sont-elles compatibles avec un amplificateur basse impédance ?

Oui, l'impédance nominale est de 8 ohms, compatible avec la plupart des amplificateurs. Vérifiez que l'impédance totale du câble ne dépasse pas les spécifications.

Comment nettoyer les enceintes sans les abîmer ?

Dépoussiérez l'ébénisterie avec un chiffon doux. Pour la grille, retirez-la et brossez avec une brosse à habits. N'utilisez jamais de produits directement sur l'enceinte.

Que faire en cas de dysfonctionnement pendant la période de garantie ?

Contactez votre revendeur ou le distributeur B&W agréé. Présentez le livre de garantie tamponné ou la facture. La garantie couvre les pièces et la main-d'œuvre (sauf transport).

Est-il possible de placer les enceintes sur une étagère ou un meuble ?

Oui, mais assurez-vous que la surface est stable et que les enceintes sont éloignées des bords. Utilisez les pointes de découplage pour éviter les vibrations.

Pourquoi le son semble-t-il décentré ou l'image stéréophonique est-elle pauvre ?

Rapprochez les enceintes l'une de l'autre ou orientez-les vers un point situé juste en avant de l'auditeur. Vérifiez que la polarité des câbles est correcte (borne + à +).

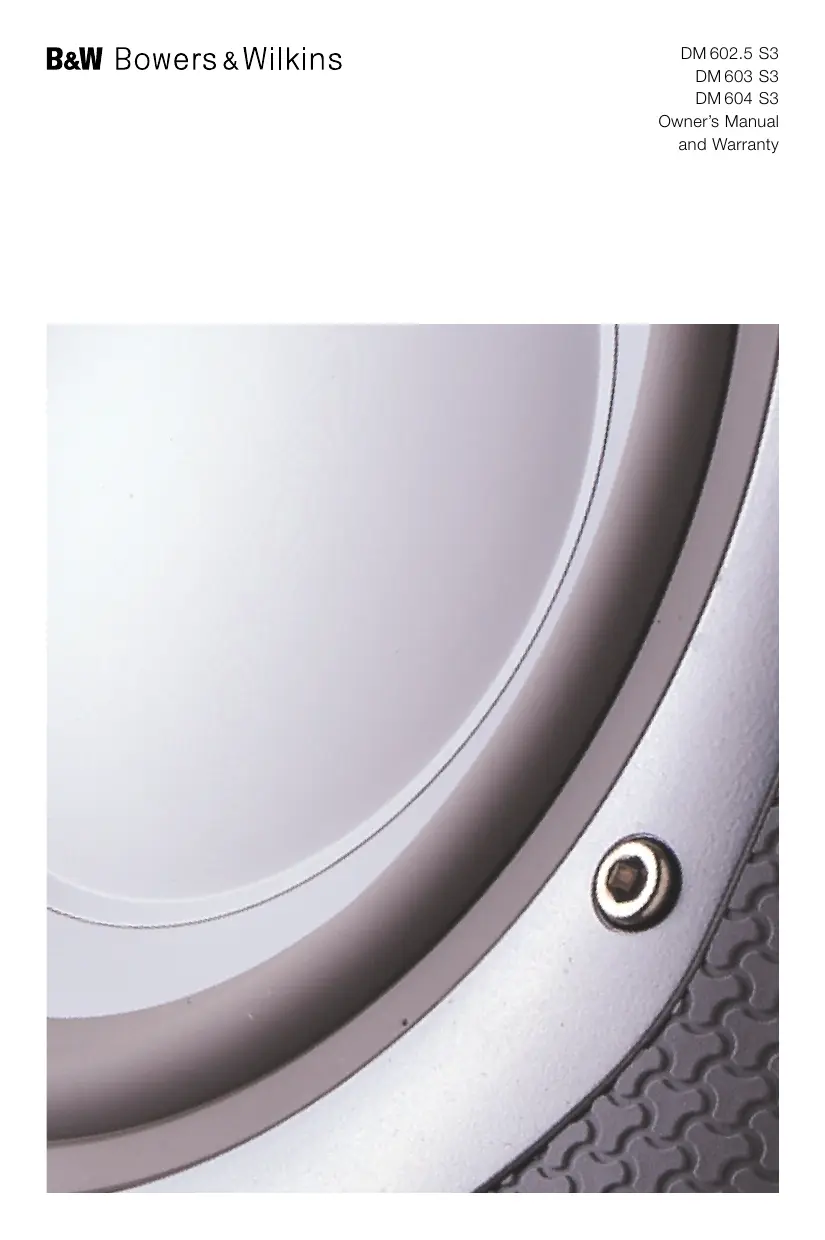

MODE D'EMPLOI B&W DM 603.5 S3 B&W

Manuel d'utilisation......2

Ce produit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. Toutefois, en cas de problème, B&W Loudspeakers et ses distributeurs nationaux garantissent une main d'œuvre (exclusions possibles) et des pièces de rechange gratuite dans tout pays desservi par un distributeur agréé de B&W.

Cette garantie limite est valide pour une période de cinq ans à compter de la date d'achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés.

Conditions

1 La garantie est limitée à la réparation de l'équipement. Les frais de transport ou autres, les risques associés à l'enlèvement, au transport et à l'installation des produits ne sont pas couverts par cette garantie. 2 La garantie est exclusivement réservée au propriétaire d'origine et ne peut pas être transférée. 3 Cette garantie ne s'applique qu'aux produits faisant l'objet de vices de matériaux et/ou de construction au moment de l'achat et ne sera pas applicable dans les cas suivants: a. déteriorations entrainées par une installation, connexion ou un emballage incorrect, b. déteriorations entrainées par un usage autre que l'usage correct décrit dans le manuel de l'utilisateur, la négligence, des modifications ou l'usage de pièces qui ne sont pas fabriquées ou agréées par B&W, c. déteriorations entrainées par un équipement auxiliaire défectueux ou qui ne convient pas, d. déteriorations résultant de: accidents, foudre, eau, chaleur, guerre, troubles de l'ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agréés, e. les produits dont le numéro de série a été modifié, effacé, éliminé ou rendu illisible, f. les produits qui ont été réparés ou modifiés par une personne non autorisée. 4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n'affecte pas vos droits statutaires en tant que client.

Comment faire une réclamation en vertu de la garantie

Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie :

1 Si l'équipement est utilisé dans le pays d'achat, veuillez contacter le distributeur agréé de B&W qui a vendu l'équipement. 2 Si l'équipement est utilisé dans un pays autre que le pays d'achat, veuillez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l'équipement. Vous pouvez appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local.

Afin de vérifier votre garantie, vous devrez présenter ce livre de garantie qui aura été rempli et tamponné par tout revendeur le jour de l'achat. En l'absence de ce livre, vous devrez présenter l'original de la facture commerciale ou une autre preuve d'achat et de la date d'achat.

Manuel d'utilisation

Nous vous remercions d'avoir choisi Bowers&Wilkins.

Nous sommes convaincus que vous apprécierez l'écoute de vos enceintes acoustiques pendant de nombreuses années. Nous vous invitons, cependant, à lire très attentivement cette notice préalablement à leur installation. Vous en tirerez les enseignements nécessaires à l'optimisation de leurs performances.

B&W entretient un réseau de distributeurs officiels dans plus de 60 pays ; ils sont en mesure de vous aider au cas où vous rencontreriez des difficultés que votre revendeur ne pourrait résoudre.

• Approvez les rabats supérieurs du carton, retirez les accessoires rangés dans le plateau en polystyrène.
• Repliez totalement les rabats du carton puis retournez l'emballage avec son contenu.
• Videz le carton de son contenu et sortez l'enceinte de l'emballage interne et récupérez la grille séparée.
• Retournez l'enceinte une nouvelle fois et retirez l'emballage restant.
• Retirmez la protection des tweeters et posez les grilles de protection si vous le jugez nécessaire. Il suffit, pour cela, de positionner les chevilles de la grille en face des inserts du baffle et de leur appliquer une légère pression du doigt.

Nous vous suggérons de conserver l'emballage pour une utilisation ultérieure.

Positionnement (figure 2)

Ne fixez pas les pointes de découverts avant d'avoir trouvé la position optimale pour vos enceintes.

• Disposez les enceintes acoustiques ainsi que le centre de la zone d'écoute approximativement aux trois angles d'un triangle équilatéral.
• Ecartez vos enceintes d'au moins 1,5 m pour avoir une séparation gauche/droite suffisante. N'approchez jamais vos enceintes à moins de 0,5 m d'un mur.

Champs magnétiques parasites

Les moteurs de haut-parleurs émettent un champ magnétique parasite qui rayonne au-delà des limites de l'enceinte acoustique. Nous vous recommandons d'éloigner les appareils sensibles à ce type de rayonnements (téléviseurs et moniteurs informatiques, disquettes informatiques, bandes magnétiques audio ou cassettes vidéo, cartes à puce etc.) à plus de 0,5 m du coffret de l'enceinte.

Toutes les connexions doivent être réalisées lorsque les appareils sont éteints.

Vous disposez, à l'arrière de l'enceinte, de deux paires de borniers autorisant le bicablage. Deux straps de très haute qualité les reliant et vous permettent le raccordement par un câble de liaison standard à deux conducteurs. Si vous adoptez une connexion à l'aide d'un seul câble, laissez les straps en place et utilisez n'importe laquelle des deux paires de borniers.

Vérifiez que la borne positive (indiquée + et de couleur rouge) est bien raccordée à la sortie positive de votre amplificateur et que la borne négative (indiquée - et de couleur noire) est bien raccordée à la sortie négative. Un branchement incorrect procure une image sonore de mauvaise qualité et une perte sensible des basses fréquences.

Pour bi-câblé, il suffit de retirer les deux straps et d'utiliser deux câbles séparés à deux conducteurs chacun. Ils seront raccordés d'un côté aux sorties de l'amplificateur et de l'autre à chacune des deux paires de borniers. Ce type de connexion augmente la résolution des détails sonores les plus infimes. Contrôlez la polarité comme nous vous l'avons indiqué précédemment. Avec le bi-câblage, un raccordement incorrect altère également la réponse en fréquence.

Les bornes acceptent des pointes de contact, des cosses bêches ou du fil torsadé de 6 mm de diamètre maximum ainsi que des fiches bananes de 4 mm (dans les pays qui en autorisent l'emploi). Si vous utilisez des cosses bêches, branchez-les sous le collier coulissant.

Consigne de sécurité importante :

Dans certains pays et notamment en Europe, la prise banane de 4mm est considérée comme dangereuse car pouvant être insérée, par mégarde, dans une prise électrique. Pour être en conformité avec les normes européennes

de sécurité CENELEC, les trous de 4 mm des bornes sont obstrués par des pièces en plastique. Ne recercez pas ces pièces si vous résidéz dans un pays réggi par ces lois.

Serrez toujours fermement les capuchons des bornes afin d'optimiser la qualité de contact et d’éviter les vibrations parasitées.

Demandez l'avis de votre revendeur lorsque vous choisissez un cable. Son impedance totale doit se situer en dessous de la valeur maximale reconnue dans les specifications. N'utilisez que des cables ayant une tres faible inductance afin d'eviter tout risque d'attenuation des frequences aigues.

Réglages fins

Avant de procéder aux réglages fins, vérifiez deux fois la validité des connexions et leur sécurité.

Éloigner les enceintes des murs réduit, en général, le niveau des basses. Un grand espace situé à l'arrière des enceintes peut aussi aider à recréer une belle impression de profondeur. À l'inverse, rapprocher les enceintes des murs augmentera le niveau des basses.

Si vous souhaitez réduire le niveau des basses sans éloigner les enceintes des murs, introduisez les bouchons de mousse dans les évents d'aération (figure 4).

Quand les basses sont dééquilibrées par rapport au reste du spectre sonore, c'est généralement à cause de l'excitation de modes de résonance de la pièce. Une légère modification de l'emplacement des enceintes ou de la position d'écoute de l'auditeur peuvent avoir de profondes répercussions sur la manière dont ces résonances affectent le son. Essayez d'instruire les enceintes acoustiques le long d'un autre mur. Le déplacement de gros meubles peut également avoir un effet important.

Si l'image centrale est virtuellement pauvre, rapprochez les deux enceintes l'une de l'autre ou orientez-les vers un point situé juste en avant de l'auditeur (figure 2).

Si le son est trop agressif, augmentez la quantité de matériaux absorbants dans la pièce (en utilisant des rideaux lourds, par exemple). Réduisez-les, au contraire, si le son est étouffé et peu vivant.

Contrôlez la présence de flutter écho en frappant dans les mains et écoutez les éventuelles répetitions rapides du son. Vous pourriez corriger ce phénomène par l'emploi de surfaces de formes très irrégulières telles qu'une bibliothèque ou de très grands meubles.

Assurez-vous que l'enceinte ait une assise stable au sol. Si possible, les points de découpling ne doivent être fixés qu'après optimisation du positionnement de l'enceinte. Elles sont étudiées pour traverser le tapis jusqu'au sol. En premier lieu, vissez complètement l'écrou sur la pointe, puis vissez à son tour la pointe dans l'insert situé sous le bas de l'enceinte. En cas d'instabilité, vissez la pointe appropriée jusqu'à l'obtention d'une bonne assise. Pour conserver ce bon réglage, bloquez le tout en serrant les écrous contre

la base de l'enceinte. Si vous n'avez pas de tapis, protégez le sol en utilisant des petits disques de protection disposés sous les pointes.

Entretien et précautions

Pour entretenir l'ébénisterie de votre enceinte, vous vous limitez, en général, à un simple dépoussierage. Si vous désirez utiliser un produit stocké en aérosol, pensez à ôter préalablement la grille, en la tirant prudemment vers vous. Veillez à vaporiser le produit sur le chiffon et jamais directement sur l'enceinte. La grille doit être retirée de l'enceinte, lorsque vous souhaiterez nettoyer le tissu. Il s'entretient avec une brosse à habits tout à fait classique.

Il ne faut jamais toucher les membranes des haut-parleurs et en particulier des tweeters, vous risqueriez de les endommager.
