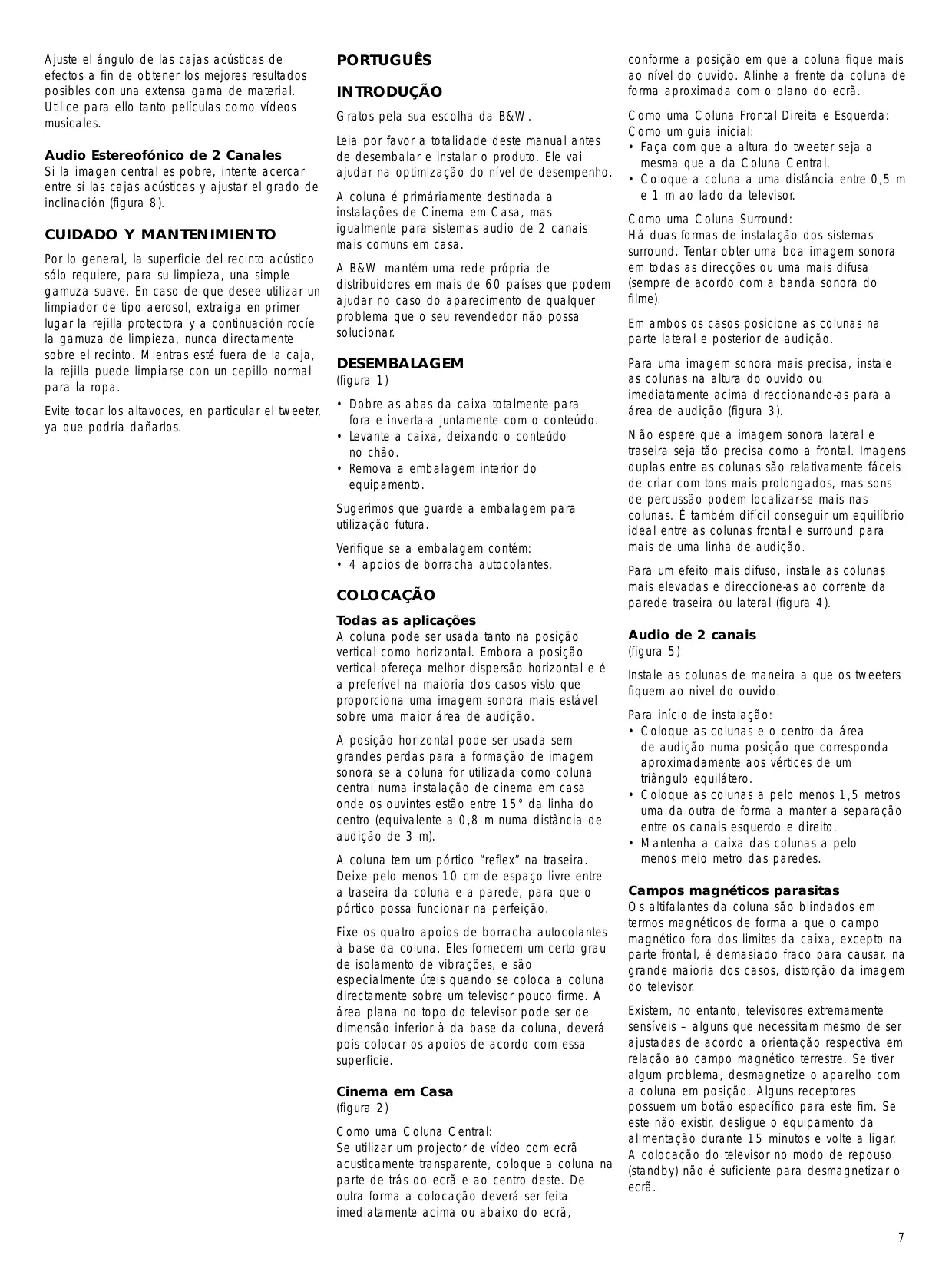

CUIDADO Y MANTENIMIENTO

Por lo general, la superficie del recinto acústico sólo requiere, para su limpieza, una simple gamuza suave. En caso de que desee utilizar un limpiador de tipo aerosol, extraiga en primer lugar la rejilla protectora y a continuación rocíe la gamuza de limpieza, nunca directamente sobre el recinto. Mientras esté fuera de la caja, la rejilla puede limpiarse con un cepillo normal para la ropa. Evite tocar los altavoces, en particular el tweeter, ya que podría dañarlos. PORTUGUÊS INTRODUÇÃO Gratos pela sua escolha da B&W. Leia por favor a totalidade deste manual antes de desembalar e instalar o produto. Ele vai ajudar na optimização do nível de desempenho. A coluna é primáriamente destinada a instalações de Cinema em Casa, mas igualmente para sistemas audio de 2 canais mais comuns em casa. A B&W mantém uma rede própria de distribuidores em mais de 60 países que podem ajudar no caso do aparecimento de qualquer problema que o seu revendedor não possa solucionar. DESEMBALAGEM (figura 1)

• Dobre as abas da caixa totalmente para fora e inverta-a juntamente com o conteúdo.
• Levante a caixa, deixando o conteúdo no chão.
• Remova a embalagem interior do equipamento. Sugerimos que guarde a embalagem para utilização futura. Verifique se a embalagem contém:
• 4 apoios de borracha autocolantes. COLOCAÇÃO Todas as aplicações A coluna pode ser usada tanto na posição vertical como horizontal. Embora a posição vertical ofereça melhor dispersão horizontal e é a preferível na maioria dos casos visto que proporciona uma imagem sonora mais estável sobre uma maior área de audição. A posição horizontal pode ser usada sem grandes perdas para a formação de imagem sonora se a coluna for utilizada como coluna central numa instalação de cinema em casa onde os ouvintes estão entre 15° da linha do centro (equivalente a 0,8 m numa distância de audição de 3 m). A coluna tem um pórtico “reflex” na traseira. Deixe pelo menos 10 cm de espaço livre entre a traseira da coluna e a parede, para que o pórtico possa funcionar na perfeição. Fixe os quatro apoios de borracha autocolantes à base da coluna. Eles fornecem um certo grau de isolamento de vibrações, e são especialmente úteis quando se coloca a coluna directamente sobre um televisor pouco firme. A área plana no topo do televisor pode ser de dimensão inferior à da base da coluna, deverá pois colocar os apoios de acordo com essa superfície. Cinema em Casa (figura 2) Como uma Coluna Central: Se utilizar um projector de vídeo com ecrã acusticamente transparente, coloque a coluna na parte de trás do ecrã e ao centro deste. De outra forma a colocação deverá ser feita imediatamente acima ou abaixo do ecrã, conforme a posição em que a coluna fique mais ao nível do ouvido. Alinhe a frente da coluna de forma aproximada com o plano do ecrã. Como uma Coluna Frontal Direita e Esquerda: Como um guia inicial:
• Faça com que a altura do tweeter seja a mesma que a da Coluna Central.
• Coloque a coluna a uma distância entre 0,5 m e 1 m ao lado da televisor. Como uma Coluna Surround: Há duas formas de instalação dos sistemas surround. Tentar obter uma boa imagem sonora em todas as direcções ou uma mais difusa (sempre de acordo com a banda sonora do filme). Em ambos os casos posicione as colunas na parte lateral e posterior de audição. Para uma imagem sonora mais precisa, instale as colunas na altura do ouvido ou imediatamente acima direccionando-as para a área de audição (figura 3). Não espere que a imagem sonora lateral e traseira seja tão precisa como a frontal. Imagens duplas entre as colunas são relativamente fáceis de criar com tons mais prolongados, mas sons de percussão podem localizar-se mais nas colunas. É também difícil conseguir um equilíbrio ideal entre as colunas frontal e surround para mais de uma linha de audição. Para um efeito mais difuso, instale as colunas mais elevadas e direccione-as ao corrente da parede traseira ou lateral (figura 4). Audio de 2 canais (figura 5) Instale as colunas de maneira a que os tweeters fiquem ao nivel do ouvido. Para início de instalação:
• Coloque as colunas e o centro da área de audição numa posição que corresponda aproximadamente aos vértices de um triângulo equilátero.
• Coloque as colunas a pelo menos 1,5 metros uma da outra de forma a manter a separação entre os canais esquerdo e direito.
• Mantenha a caixa das colunas a pelo menos meio metro das paredes. Campos magnéticos parasitas Os altifalantes da coluna são blindados em termos magnéticos de forma a que o campo magnético fora dos limites da caixa, excepto na parte frontal, é demasiado fraco para causar, na grande maioria dos casos, distorção da imagem do televisor. Existem, no entanto, televisores extremamente sensíveis – alguns que necessitam mesmo de ser ajustadas de acordo a orientação respectiva em relação ao campo magnético terrestre. Se tiver algum problema, desmagnetize o aparelho com a coluna em posição. Alguns receptores possuem um botão específico para este fim. Se este não existir, desligue o equipamento da alimentação durante 15 minutos e volte a ligar. A colocação do televisor no modo de repouso (standby) não é suficiente para desmagnetizar o ecrã.

Se o problema continuar a existir, experimente deslocar a coluna um pouco para a frente ou para trás de forma a obter uma melhor imagem, ou vá afastando esta até que desapareça a distorção. Devido ao elevado nível do campo magnético parasita na parte frontal da coluna, recomendamos que mantenha os equipamentos sensíveis ao magnetismo (discos de computador, fitas de áudio e vídeo, etc.) a pelo menos 20 cm desta. LIGAÇÕES Todas as ligações devem ser efectuadas com o equipamento desligado. Existem 2 pares de terminais na parte posterior da coluna que permitem a bi-cablagem quando pretendido. Na origem, os pares separados são ligados em conjunto através de ligadores de alta-qualidade para permitir a utilização de cabo de 2 condutores. Para uma ligação simples, deixe os ligadores em posição e utilize qualquer um dos pares de terminais de ligação (figura 6). Assegure-se de que o terminal positivo da coluna (marcado com + e de cor vermelha) é ligado à saída positiva do amplificador e o negativo (marcado com – e de cor preta) ao negativo. A ligação com polaridade invertida pode resultar numa imagem pouco definida e fraco ganho de baixos. Para efectuar a bi-cablagem, retire os ligadores metálicos desapertando os bornes e utilize um cabo de 2 condutores do amplificador para cada par de terminais da coluna (figura 7). Isto poderá melhorar a resolução nos detalhes de nível mais baixo. Observe como anteriormente a polaridade correcta das ligações. A ligação incorrecta na bi-cablagem pode também levar a desequilíbrios na resposta de frequências. Consulte o seu revendedor sobre a escolha do cabo adequado. Mantenha a impedância total abaixo do máximo recomendado nas características e utilize um cabo de baixa indutância para evitar a atenuação nas frequências mais altas. AJUSTE FINO Todas as aplicações Antes de efectuar o ajuste fino, volte a verificar se todas as ligações estão correctas e seguras. A inércia do suporte usado pode afectar a qualidade do som da coluna. Para melhores resultados, instale as colunas em suportes firmes. Montagem em prateleiras é possível mas dá menos hipótese de optimizar o som. Peça conselho ao seu revendedor sobre o melhor escolha para as suas necessidades. O afastamento das colunas em relação às paredes reduz o nível geral de baixos. O espaço atrás das colunas ajuda também a criar uma sensação de profundidade. Por outro lado, a aproximação das colunas à parede aumenta o nível dos baixos. Se o baixo não está equilibrado isso deve-se normalmente à excitação das ressonâncias da sala. Mesmo as pequenas alterações na posição das colunas ou dos ouvintes podem

ter um efeito profundo na forma como estas ressonâncias afectam o som. Experimente efectuar a montagem junto a uma outra parede. Mesmo a deslocação de grandes peças de mobiliário pode afectar a resposta de frequências. Se o som for demasiado agressivo, aumente a quantidade de mobiliário macio existente na sala (utilize por exemplo cortinas mais pesadas), ou reduza-a se o som for macilento e sem vida. Verifique a existência de eco batendo as palmas e escutando a sua rápida repetição. Reduza-o com a utilização de superfícies irregulares como as prateleiras e grandes peças de mobiliário. Cinema em Casa Consulte o manual do seu descodificador e defina os níveis e tempos de atrazo para todas as colunas. Verifique as definições para obter melhores resultados em todas as possíveis posições de audição. Ajuste o espaçamento das colunas frontais direita e esquerda de modo a que a dimensão da imagem sonora acústica se ajuste ao tamanho do ecran. Ajuste a convergência das colunas frontais direita e esquerda para obter uma transição suave dos sons que transitam de um lado para o outro. Ajuste o ângulo das colunas surround para obter os melhores resultados com uma grande variedade de materiais. Use tanto filmes de imagem sonora como de música. Audio de 2 canais Se a imagem sonora central é pobre, tente aproximar mais as colunas e ajustar o ângulo de convergência (figura 8). CUIDADOS POSTERIORES A superfície da caixa apenas necessita normalmente de limpeza do pó. Se pretender utilizar um produto de limpeza em aerossol, retire em primeiro lugar a grelha afastando-a suavemente da coluna. Coloque o spray no pano de limpeza, e não directamente sobre a coluna. A grelha poderá ser limpa com uma escova macia depois de retirada da caixa. Evite tocar nos altifalantes, especialmente no de agudos, pois poderá provocar danos. ITALIANO INTRODUZIONE Grazie per aver scelto B&W. Vi preghiamo di leggere questo manuale prima di sballare e istallare il prodotto. Questo vi aiuterà ad ottenere le migliori prestazioni. Il diffusore è stato studiato principalmente per istigazioni home theater ma può essere ugualmente impiegato in impianti audio a 2 canali. Sezioni separate di questo manuale sono dedicate ai due tipi di applicazioni. B&W ha una rete di distributori in più di 60 paesi che saranno in grado di assistervi nel caso in cui aveste dei problemi che il vostro rivenditore non può risolvere. SBALLAGGIO (figura 1)
