• Avståndet till omgärdande väggar bör vara minst 0,5 meter från högtalarens sidor. Magnetfält Högtalarelementen är magnetiskt avskärmade så att magnetfältet inte sträcker sig utanför kabinettet, med undantag av framsidan. Magnetfältet är så svagt att det vanligtvis inte påverkar t ex TV-apparater. Det finns vissa TV-apparater som är extremt känsliga för magnetiska fält. Om Ni får problem skall Ni först avmagnetisera TV:n med högtalarna på plats. Vissa apparater har en knapp för detta, annars kan Ni slå av huvudströmbrytaren (det räcker inte med fjärrkontrollen) i femton minuter och sedan slå på den igen. Om Ni fortfarande har problem skall högtalarna flyttas en aning framåt eller bakåt, tills störningarna uteblir. Alternativt kan Ni flytta högtalarna längre ifrån TV:n. På grund av att magnetfältet är starkast framför TV:n bör Ni inte placera saker (disketter, kontokort, magnetband, etc.) där som är känsliga för magnetisk strålning. Dessa bör placeras längre bort än 0,2 meter. ANSLUTNINGAR Alla anslutningar skall göras när utrustningen är avslagen. Det finns två uppsättningar högtalaranslutningar på högtalarens baksida, vilket möjliggör biwiring om så önskas. Vid leverans är dessa två uppsättningar sammankopplade med ett bleck, som skall plockas bort vid bi-wiring. Vid normal inkoppling skall blecket sitta kvar och högtalarkabeln ansluts till en av de två uppsättningarna (figur 6). Se till att den positiva högtalaranslutingen (märkt + och rödfärgad) ansluts till förstärkarens positiva högtalarutgång och den negativa högtalaranslutningen (märkt – och svartfärgad) till förstärkarens negativa högtalarutgång. Felkoppling kan medföra att stereoperspektivet förskjuts och att basåtergivningen försämras. För att ansluta högtalaren med bi-wiring skall de medföljande blecken tas bort. Man ansluter sedan högtalarna till förstärkaren med två par högtalarkablar (figur 7). Var noga med kablarnas polaritet när de ansluts. Med bi-wiring erhålls en bättre definition av basen. Var noga med anslutningarna vid bi-wiring, då en felaktig anslutning kan skada högtalarna eller kraftigt försämra ljudkvaliteten. Rådfråga din handlare när det gäller val av högtalarkabel. Se till att den totala impedansen understiger den rekommenderade maximala enligt specificationen, och använd en kabel med låg induktans för att undvika försvagad diskantåtergivning. FINJUSTERING Samtliga användningsområden Innan Ni påbörjar eventuell finjustering skall Ni kontrollera att alla anslutningar är korrekt och säkert utförda. Stabiliteten i högtalarens montering kan påverka ljudkvaliteten. För bästa resultat skall högtalaren placeras på stabila stativ. Det är möjligt att placera den i en bokhylla, men det blir då svårare att få optimal ljudkvalitet. Fråga din handlare om råd för bästa placering för just Er. Genom att flytta ut högtalarna från väggen reduceras den totala basåtergivningen men samtidigt ökas känslan av av djup i ljudbilden, och vice versa. Om basåtergivningen är ojämn för olika frekvenser beror det oftast på rummets inverkan. Det kan vara bra att veta att små förflyttningar av högtalarna eller lyssningspositionen kan påverka ljudet ganska mycket. I vissa fall kan det vara en god idé att möblera om rummet. Om ljudet låter hårt och kallt kan det vara en god idé att möblera rummet med fler mjuka möbler (tunga gardiner, etc). Om ljudet istället är dött och livlöst kan det bero på att vissa frekvenser absorberas av dämpande möbler, prova i så fall att ta bort en del. Testa rummet för att se om Ni har “fladdrande” ekon. Klappa med händerna för att höra om Ni har snabba, nästan ringande ekoeffekter. Om Ni har sådana problem kan Ni försöka att möblera med oregelbundna föremål, såsom stora bokhyllor fyllda med böcker, etc. Hemmabio Läs bruksanvisningen för Er dekoder och ställ in nivåerna för ljudvolym och tidsfördröjning för samtliga högtalare. Kontrollera inställningarna för bästa resultat i alla olika lyssningspositioner. Med undantag för specialeffekter skall ljudnivån från bakkanalerna inte vara för allt för hög. Justera avståndet för höger och vänster framhögtalare så att ljudbilden matchar storleken på TV-skärmen. Justera inåtvinklingen för höger och vänster framhögtalare så att ljudövergången mellan de båda sker smidigt för panorerande ljud. Justera bakkanalernas högtalare så att de vinklas för bästa ljudåtergivning för olika material. Använd både filmer och musik när Ni provar Er fram. Tvåkanals stereoljud Om ljudbilden är dåligt centrerad försök med att flytta högtalarna närmare varandra eller vinkla dem ytterligare inåt mitten (figur 8). UNDERHÅLL Högtalarkabinettet behöver vanligtvis endast dammas av. Om Ni skulle behöva använda rengöringsmedel skall frontskyddet först tas bort. Spreja därefter medlet på en trasa och torka sedan av högtalaren. Frontskyddets tyg rengörs enklast med en klädborste. Undvik att vidröra högtalarelementen, särskilt diskanten som är mycket ömtålig. SUOMI JOHDANTO Kiitämme Sinua B&W kaiuttimien valinnasta. Tutustu tähän käyttöohjeeseen huolellisesti ennen pakkauksen avaamista ja tuotteen asentamista. Käyttöohjeen avulla voit hyödyntää tuotteen suorituskyvyn parhaalla mahdollisella tavalla. Kaiutin on ensisijaisesti tarkoitettu kotiteatterisovellutuksiin, mutta on myös yhtä kotonaan 2-kanava-audiossa. Erilliset alueet käyttöohjeessa on omistettu näille kahdelle sovellutukselle. B&W ylläpitää yli 60 maan kattavaa jakeluverkostoa, minkä puoleen voit kääntyä, jos sinulla on ongelmia joita paikallinen myyjäliike ei pysty ratkai-semaan. PAKKAUKSEN PURKAMINEN (kuvio 1)

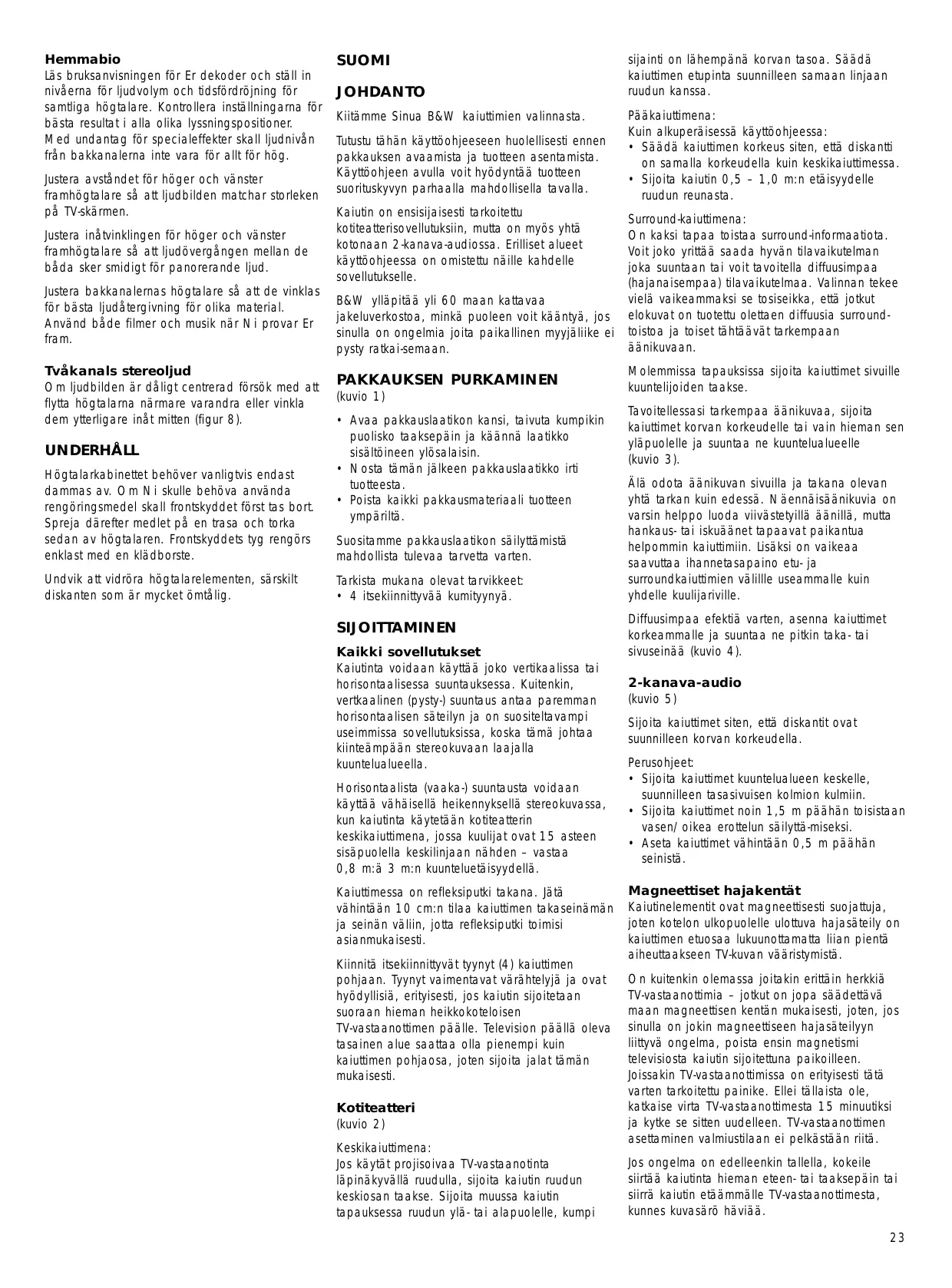

• Avaa pakkauslaatikon kansi, taivuta kumpikin puolisko taaksepäin ja käännä laatikko sisältöineen ylösalaisin.
• Nosta tämän jälkeen pakkauslaatikko irti tuotteesta.
• Poista kaikki pakkausmateriaali tuotteen ympäriltä. Suositamme pakkauslaatikon säilyttämistä mahdollista tulevaa tarvetta varten. Tarkista mukana olevat tarvikkeet:

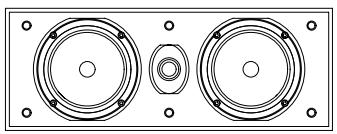

• 4 itsekiinnittyvää kumityynyä. SIJOITTAMINEN Kaikki sovellutukset Kaiutinta voidaan käyttää joko vertikaalissa tai horisontaalisessa suuntauksessa. Kuitenkin, vertkaalinen (pysty-) suuntaus antaa paremman horisontaalisen säteilyn ja on suositeltavampi useimmissa sovellutuksissa, koska tämä johtaa kiinteämpään stereokuvaan laajalla kuuntelualueella. Horisontaalista (vaaka-) suuntausta voidaan käyttää vähäisellä heikennyksellä stereokuvassa, kun kaiutinta käytetään kotiteatterin keskikaiuttimena, jossa kuulijat ovat 15 asteen sisäpuolella keskilinjaan nähden – vastaa 0,8 m:ä 3 m:n kuunteluetäisyydellä. Kaiuttimessa on refleksiputki takana. Jätä vähintään 10 cm:n tilaa kaiuttimen takaseinämän ja seinän väliin, jotta refleksiputki toimisi asianmukaisesti. Kiinnitä itsekiinnittyvät tyynyt (4) kaiuttimen pohjaan. Tyynyt vaimentavat värähtelyjä ja ovat hyödyllisiä, erityisesti, jos kaiutin sijoitetaan suoraan hieman heikkokoteloisen TV-vastaanottimen päälle. Television päällä oleva tasainen alue saattaa olla pienempi kuin kaiuttimen pohjaosa, joten sijoita jalat tämän mukaisesti. Kotiteatteri (kuvio 2) Keskikaiuttimena: Jos käytät projisoivaa TV-vastaanotinta läpinäkyvällä ruudulla, sijoita kaiutin ruudun keskiosan taakse. Sijoita muussa kaiutin tapauksessa ruudun ylä- tai alapuolelle, kumpi sijainti on lähempänä korvan tasoa. Säädä kaiuttimen etupinta suunnilleen samaan linjaan ruudun kanssa. Pääkaiuttimena: Kuin alkuperäisessä käyttöohjeessa:
• Säädä kaiuttimen korkeus siten, että diskantti on samalla korkeudella kuin keskikaiuttimessa.
• Sijoita kaiutin 0,5 – 1,0 m:n etäisyydelle ruudun reunasta. Surround-kaiuttimena: On kaksi tapaa toistaa surround-informaatiota. Voit joko yrittää saada hyvän tilavaikutelman joka suuntaan tai voit tavoitella diffuusimpaa (hajanaisempaa) tilavaikutelmaa. Valinnan tekee vielä vaikeammaksi se tosiseikka, että jotkut elokuvat on tuotettu olettaen diffuusia surroundtoistoa ja toiset tähtäävät tarkempaan äänikuvaan. Molemmissa tapauksissa sijoita kaiuttimet sivuille kuuntelijoiden taakse. Tavoitellessasi tarkempaa äänikuvaa, sijoita kaiuttimet korvan korkeudelle tai vain hieman sen yläpuolelle ja suuntaa ne kuuntelualueelle (kuvio 3). Älä odota äänikuvan sivuilla ja takana olevan yhtä tarkan kuin edessä. Näennäisäänikuvia on varsin helppo luoda viivästetyillä äänillä, mutta hankaus- tai iskuäänet tapaavat paikantua helpommin kaiuttimiin. Lisäksi on vaikeaa saavuttaa ihannetasapaino etu- ja surroundkaiuttimien välillle useammalle kuin yhdelle kuulijariville. Diffuusimpaa efektiä varten, asenna kaiuttimet korkeammalle ja suuntaa ne pitkin taka- tai sivuseinää (kuvio 4). 2-kanava-audio (kuvio 5) Sijoita kaiuttimet siten, että diskantit ovat suunnilleen korvan korkeudella. Perusohjeet:
• Sijoita kaiuttimet kuuntelualueen keskelle, suunnilleen tasasivuisen kolmion kulmiin.
• Sijoita kaiuttimet noin 1,5 m päähän toisistaan vasen/oikea erottelun säilyttä-miseksi.
• Aseta kaiuttimet vähintään 0,5 m päähän seinistä. Magneettiset hajakentät Kaiutinelementit ovat magneettisesti suojattuja, joten kotelon ulkopuolelle ulottuva hajasäteily on kaiuttimen etuosaa lukuunottamatta liian pientä aiheuttaakseen TV-kuvan vääristymistä. On kuitenkin olemassa joitakin erittäin herkkiä TV-vastaanottimia – jotkut on jopa säädettävä maan magneettisen kentän mukaisesti, joten, jos sinulla on jokin magneettiseen hajasäteilyyn liittyvä ongelma, poista ensin magnetismi televisiosta kaiutin sijoitettuna paikoilleen. Joissakin TV-vastaanottimissa on erityisesti tätä varten tarkoitettu painike. Ellei tällaista ole, katkaise virta TV-vastaanottimesta 15 minuutiksi ja kytke se sitten uudelleen. TV-vastaanottimen asettaminen valmiustilaan ei pelkästään riitä. Jos ongelma on edelleenkin tallella, kokeile siirtää kaiutinta hieman eteen- tai taaksepäin tai siirrä kaiutin etäämmälle TV-vastaanottimesta, kunnes kuvasärö häviää.

Kaiuttimen etuosan korkeammasta magneettisesta hajasäteilystä johtuen, suositamme magneettisesti herkkien esineiden (tietokonelevykkeet, audio- ja videonauhat, luottokortit jne.) pitämistä vähintään 0,2 m etäisyydellä kaiuttimesta. KYTKENNÄT Kaikki kytkennät on tehtävä virran ollessa katkaistu laitteesta. Kaiuttimen tapaneelissa on kaksi liitäntäparia, jotka haluttaessa mahdollistavat kaksoiskytkennän. Kaiutin toimitetaan erilliset liitäntäparit yhteenkytkettynä 2-napaisen kaapelin käyttöä varten. Jos käytät yhden kaapelin kytkentää, jätä liitäntäparien välinen kytkentä paikoilleen ja kytke kaapeli jompaan kumpaan liitäntäpareista (kuvio 6). Varmista, että kaiuttimen positiivinen liitäntä (+ merkitty ja väriltään punainen) kytketään vahvistimen positiiviseen lähtöliitäntään ja kaiuttimen negatiivinen liitäntä (– merkitty ja musta väriltään) kytketään vahvistimen negatiiviseen lähtöliitäntään. Väärä kytkentä aiheuttaa epämääräisen stereokuvan ja bassojen heikkenemisen. Jos haluat tehdä kaksoiskytkennän, avaa liitäntöjen lukitusnupit ja poista liitäntöjen väliset kytkennät. Käytä erillisiä 2-napaisia kaapeleita vahvistimen kytkemiseksi kaiuttimen kumpaankin liitäntäpariin (kuvio 7). Tämä voi parantaa matala-tasoisten signaalien erottelua. Huomioi oikea napaisuus, kuten aikaisemmin on esitetty. Kaksoiskytkentää käytettäessä väärä kytkentä voi myös aiheuttaa taajuusvasteen huononemista. Neuvottele myyjäliikkeen kanssa kaapelin valintaa koskevissa kysymyksissä. Pidä kokonaisimpedanssi suurinta suositusta pienempänä ja käytä matala-induktanssista kaapelia estääksesi korkeimpien taajuuksien huononemisen. HIENOVIRITYS Kaikki sovellutukset Suorita ennen hienoviritystä kaksoistarkistus varmistaaksesi, että kaikki kytkennät on tehty tiukasti ja oikein. Tuen inertia voi vaikuttaa kaiuttimen äänenlaatuun. Parhaisiin tuloksiin pääsemiseksi, sijoita kaiuttimet tukeville, tarkoitukseen valmistetuille jalustoille. Kirjahyllysijoitus on mahdollista mutta tarjoaa vähemmän tilaisuuksia äänen optimointiin. Kysy kauppiaaltasi neuvoja siitä, mikä on paras sijoitus sinun tarpeisiisi. Kaiuttimien siirtäminen etäämmälle seinistä pienentää matalien taajuuksien kokonaistasoa. Kaiuttimien takana oleva tila auttaa luomaan syvyystunteen. Kaiuttimien siirtäminen lähemmäksi seinää lisää vastaavasti matalien taajuuksien kokonaistasoa. Jos matalat äänet ovat epäsuhteessa taajuuden kanssa, se johtuu yleensä kuunteluhuoneen resonanssitiloista. Jopa aivan pienet kaiuttimien tai kuuntelijoiden sijoituspaikan mutokset voivat määrätä, kuinka nämä resonanssit vaikuttavat ääneen. Kokeile asentamalla kaiuttimet eri seinien viereen. Myös suurikokoisten huonekalujen siirto voi vaikuttaa ääneen.

Jos ääni on liian karhea, pehmennä tällöin huoneen sisustusta (voit käyttää esim. raskaampia verhoja), tai muuta sitä kovemmaksi, jos ääni on tylsä ja eloton. Testaa huoneen kaiut taputtamalla käsiäsi yhteen ja kuuntele nopeita toistoja. Voit pienentää niitä käyttämällä epäsäännöllisen muotoisia pintoja, kuten kirjahyllyt ja suuret huonekalut. Kotiteatteri Aseta tasot ja viiveet kaikkiin kaiuttimiin dekooderin (tai surround-vahvistimen) käyttöohjeen mukaisesti. Tarkista asetukset saavuttaaksesi parhaat keskimääräiset tulokset kaikissa todennäköisissä kuuntelupaikoissa. Lukuunottamatta erikoistehosteita ei surroundkentän yleinen taso saisi olla liian ilmeinen. Säädä vasemman ja oikean kaiuttimen väli sellaiseksi, että akustisen äänikentän koko vastaa ruudun kokoa. Säädä vasemman ja oikean kaiuttimen kallistuskulma sisäänpäin sellaiseksi, että se sallii äänen pehmeän panoroinnin puolelta toiselle. Säädä surround-kaiuttimien kulma sellaiseksi, että ne antavat parhaat tulokset monenlaisella materiaalilla. Käytä sekä elokuvia että musiikkivideoita. 2-kanava-audio Jos äänikuva keskellä on huono, kokeile kaiuttimien siirtämistä lähemmäksi ja säädä sisäänpäinkallistuksen astetta (kuvio 8). JÄLKIHOITO Kaiutinkotelon pinta ei vaadi yleensä muuta, kuin pölyn pyyhkimistä. Jos haluat käyttää sumutintyyppistä puhdistusainetta, irrota ensin eturitilä vetämällä sen varovasti irti kotelosta. Sumuta puhdistusaine puhdistusliinaan, ei suoraan kotelon päälle. Kotelon etuosa voidaan pyyhkiä puhtaaksi tavallisella vaateharjalla ritilän ollessa irrotettuna kotelosta. Älä koske kaiutinelementteihin, erityisesti korkeaäänenelementti vahingoittuu herkästi. II 08397 Issue 2 LCR6 S2 Description 21/2 -way 4th-order vented-box system with magnetic shielding Drive units 1x 165mm (6.5in) woven Kevlar® bass 1x 165mm (6.5in) woven Kevlar® bass/mid 1x 26 mm (1in) metal dome high-frequency Frequency range Frequency response -6dB at 48Hz and 30kHz 58Hz – 20kHz ±3dB on reference axis Dispersion Within 2dB of response on reference axis Horizontal: over 40° arc Vertical: over 10° arc Sensitivity 89dB spl (2.83V, 1m) Harmonic distortion 2nd & 3rd harmonics <1% 70Hz – 20kHz (90dB spl, 1m) Nominal impedance 8Ω (minimum 6Ω) Crossover frequencies Power handling Max. recommended cable impedance 300Hz, 4kHz 150W continuous into 8Ω on unclipped programme 0.1Ω Dimensions Height: Width: Depth: Net Weight 13.5kg (30 lb) 545mm (21.5in) 204mm (8in) 309mm (12.2in) Kevlar is a registered trademark of DuPont. B&W Loudspeakers Ltd. reserves the right to amend details of the specification without notice in line with technical developments. Copyright © B&W Loudspeakers Ltd. Printed in England. B&W Loudspeakers Ltd, Meadow Road, Worthing, BN11 2RX Tel: +44 (0) 1903 524801 Fax: +44 (0) 1903 524725 http://www.bwspeakers.com
