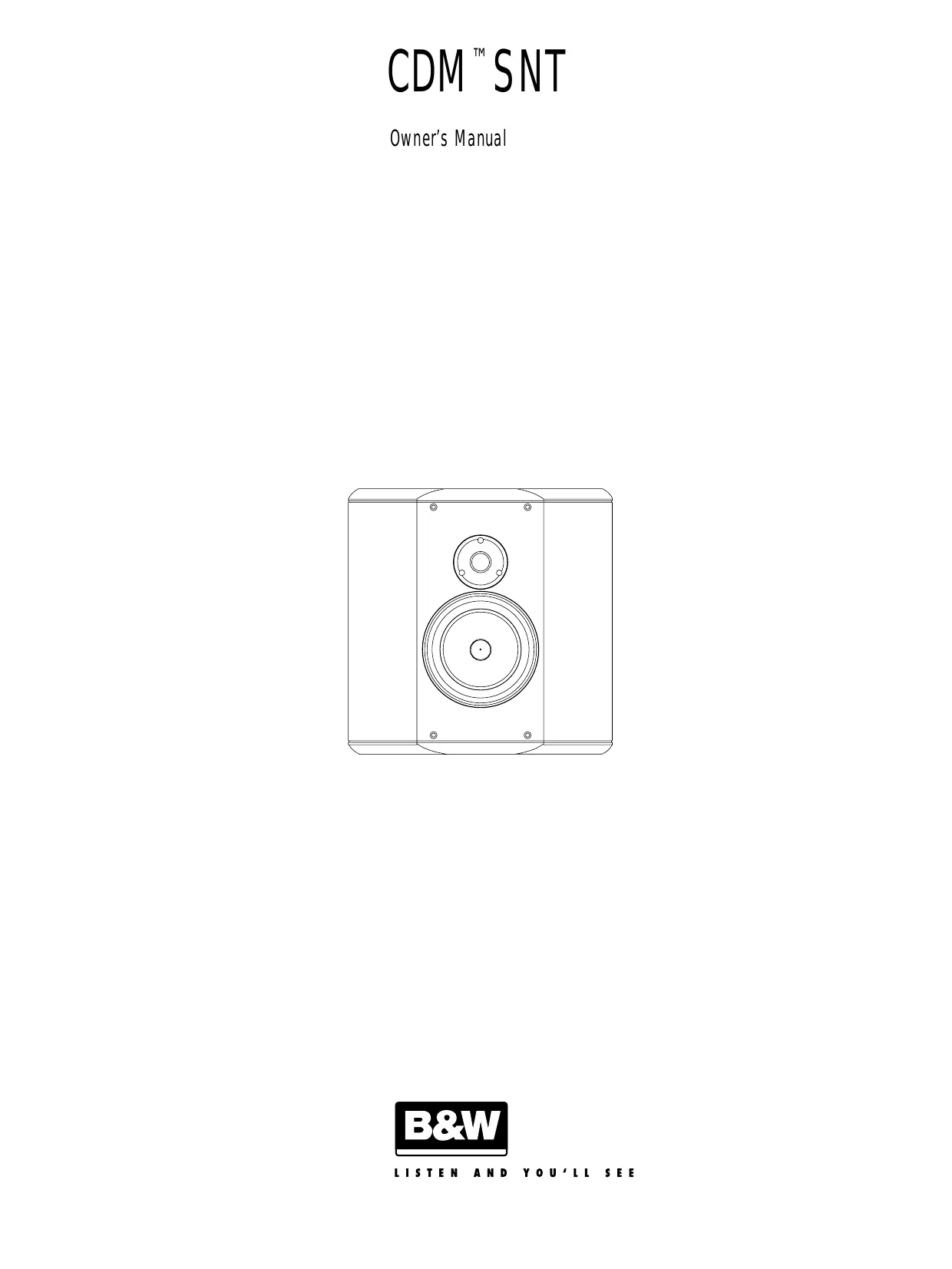

MODE D'EMPLOI B&W CDM SNT B&W

Nous vous remercions pour l’acquisition de vos enceintes B&W CDM™SNT.

AFTERCARE The veneers normally only require dusting. If you wish to use an aerosol cleaner, remove the grille first by gently pulling it away from the cabinet. Spray onto the cleaning cloth, not directly the cabinet. The grille fabric may be cleaned with a normal clothes brush after removing Avoid touching the drive units, especially the tweeter, as damage may result.

La Société B&W, fondée en 1966, s’est toujours efforcée d’atteindre la plus haute perfection sonore. Pour y parvenir, B&W a lourdement investi dans la recherche et le développement, ce qui lui a permis de se maintenir au premier rang en matière de conception acoustique. Tout au long de son existence, B&W a mis au point quantité d’innovations techniques. Bien que la majorité d’entre elles aient été développées, à l’origine, pour nos modèles les plus prestigieux, notre principe a toujours été de les appliquer, chaque fois que possible, à l’ensemble de notre production. Parmi les caractéristiques marquantes de la série CDM™NT, vous observerez l’ébénisterie à bords arrondis dont la fonction est de réduire les diffractions (phénomène consistant en une émission secondaire parasite des ondes sonores par les arrêtes vives de l’enceinte. Ces émissions interfèrent avec le signal direct des haut-parleurs et le brouillent). L’utilisation systématique de membranes en Kevlar® pour le registre grave/médium, apporte à la série CDM™NT une bien meilleure définition sonore en réduisant les colorations. Le haut-parleur d’aigu utilise la technologie de charge tubulaire Nautilus™, dont la fonction est d’éliminer les résonances pouvant prendre naissance à l’arrière du diaphragme. Il est essentiel que vous consacriez le temps nécessaire au réglage des enceintes acoustiques. En contrepartie, vous bénéficierez de nombreuses heures de plaisir musical. La lecture attentive et complète de ce livret vous aidera à tirer le meilleur parti de votre installation sonore. B&W est distribué dans plus de 65 pays par un réseau d’importateurs et de filiales, capables de vous aider à résoudre tout problème hors de la compétence de votre revendeur.

DEBALLAGE (Figure 1) •Repliez totalement les rabats du carton puis retournez l’emballage avec son contenu. •Soulevez le carton pour le vider de son contenu.

Vérifiez que la borne positive (indiquée + et de couleur rouge) est bien raccordée à la sortie positive de votre amplificateur et que la borne négative (indiquée – et de couleur noire) est bien raccordée à la sortie négative. Un branchement incorrect procurera une image sonore de mauvaise qualité et une perte sensible des basses fréquences. Pour bi-câbler, il suffit de retirer les deux straps et d’utiliser deux câbles séparés à deux conducteurs chacun. Ils seront raccordés d’un côté aux sorties de l’amplificateur et de l’autre à chacune des deux paires de borniers. Ce type de connexion augmente la résolution des détails sonores les plus infimes. Contrôlez la polarité comme nous vous l’avons indiqué précédemment. Avec le bi-câblage, un raccordement incorrect altére également la réponse en fréquence. Demandez l’avis de votre revendeur lorsque vous choisissez un câble. Son impédance totale doit se situer en dessous de la valeur maximale recommandée dans les spécifications. N’utilisez que des câbles ayant une très faible inductance afin d’éviter tout risque d’atténuation des fréquences aiguës.

POSITIONNEMENT Soyez sûr de la position optimale de vos enceintes avant de fixer les supports muraux. Champs magnétiques parasites Les aimants des haut-parleurs rayonnent un champ magnétique qui s’étend au-delà des limites de l’ébénisterie. Nous vous recommandons de tenir les éléments magnétiquement sensibles (télévision et écran d’ordinateur, disquettes d’ordinateur, cassettes audio et vidéo ainsi qu’autres objets semblables) à une distance d’au moins 50 cm de l’enceinte. Pour cette raison, la CDM™SNT ne peut être utilisée, en tant qu’enceinte centrale, qu’avec un projecteur vidéo, un écran plasma ou LCD, insensibles aux rayonnements magnétiques.

•Retirez l’emballage intérieur. •Nous vous suggérons de conserver l’emballage pour une utilisation ultérieure. Vérifier à ce que le carton contient : •8 tampons auto-adhésifs. •1 livret de garantie internationale.

RACCORDEMENT (Figures 2 & 3) Toutes les connexions doivent être réalisées lorsque les appareils sont éteints.

Vous disposez, à l’arrière de l’enceinte, de deux paires de borniers autorisant le bi-câblage. Deux straps de très haute qualité les relient et vous permettent le raccordement par un câble de liaison standard à deux conducteurs. Si vous adoptez une connexion à l’aide d’un seul câble, laissez les straps en place et utilisez n’importe laquelle des deux paires de borniers.

INSTALLATION POUR CINÉMA DOMESTIQUE Comme enceinte d’ambiances : Il existe deux manières de reproduire les ambiances. Avec les films anciens, pour lesquels l’information d’ambiances n’est enregistrée que sur un seul canal, il est nécessaire de favoriser une reproduction très diffuse et enveloppante de ces sons, au détriment d’une image précise sur les côtés et à l’arrière. Les enregistrements plus modernes à 5,1 canaux possèdent deux informations séparées arrière gauche et arrière droite, capables de véhiculer une image spatiale nettement plus riche sans atteindre, cependant, la précision de l’image fournie par les voies frontales. Les sons prolongés sont localisés avec davantage de précision dans l’espace que les

sons percutés que l’on aura tendance à situer à proximité des enceintes. Il est souvent difficile de maintenir une sensation équivalente à toutes les places si la zone d’écoute représente une grande proportion de l’espace situé entre les cinq enceintes acoustiques. Le résultat dépend finalement du bon équilibre de la perception des cinq canaux ; ce qui engendre une zone d’écoute favorable beaucoup plus limitée et ponctuelle qu’en stéréophonie à deux canaux. Dans cet esprit, votre chance de reproduire l’espace sonore, tel que le producteur du film l‘a souhaité, dépend dans une grande mesure des contraintes domestiques : de votre liberté de placer les enceintes à leur position idéale et de l’importance de l’audience par rapport à l’espace disponible. Il n’existe pas de norme définissant la position des enceintes d’ambiances par rapport à la position d’écoute, mais il faut savoir que la majorité des enregistrements sont réalisés avec ces enceintes formant un angle compris entre 110° et 130° par rapport à la position de l’auditeur. Placez les enceintes le long des murs sur un support temporaire en respectant ces angles, la hauteur du tweeter étant sensiblement au niveau des oreilles ; cela vous permettra de définir si vous préférez placer les enceintes le long des murs latéraux ou contre le mur arrière. Si vous êtes installé dans un fauteuil à haut dossier ou si vos enceintes sont occultées, il est préférable de les surélever. Des résultats très satisfaisants peuvent être obtenus à une soixantaine de centimètres au-dessus du niveau des oreilles. Lorsque toutes vos enceintes sont prêtes pour les premières écoutes, testez-les à partir de nombreux extraits différents (bande sonores et musicales en 5,1 canaux, films d’action, films peu dynamiques etc.) en veillant à occuper toutes les places d’écoute, tour à tour. Accordez une attention toute particulière à la reproduction de l’environnement et à la stabilité de l’image sonore. Si vous ne parvenez pas à la totale satisfaction (son semblant provenir nettement d’un côté de la salle, enceinte impossible à placer dans sa position préférentielle), nous vous recommandons de choisir une reproduction plus diffuse du champ sonore, dans la mesure où elle permet d’obtenir des résultats beaucoup plus acceptables en situation difficile. Orientez l’axe des enceintes pour qu’il ne vise plus directement les spectateurs. Il peut être également avantageux de surélever ces enceintes assez nettement au-dessus du niveau des oreilles (figure 5). Dès que vous aurez trouvé la position idéale, fixez définitivement les enceintes. Comme enceinte centrale : Si vous possédez un projecteur vidéo avec écran acoustiquement transparent, placez l’enceinte derrière et au centre de cet écran ; sinon placezla juste au-dessus ou au-dessous, là où vous serez au plus près du niveau des oreilles.

Comme enceintes avants gauche et droite :

PERIODE DE RODAGE Eloignez les enceintes de 0,5 à 1mètre des cotés de l’écran.

Les performances de vos enceintes s’amélioreront de façon sensible durant la première période d’utilisation. Lorsqu’elles ont été stockées dans un endroit relativement froid, les éléments chargés de l’amortissement ainsi que les suspensions des haut-parleurs nécessiteront un certain temps de fonctionnement pour retrouver leurs caractéristiques mécaniques correctes. Le temps nécessaire à l’obtention des performances optimales dépend des conditions de stockage et d’utilisation. Prévoyez en général une semaine pour la mise à température et environ quinze heures de fonctionnement à niveau moyen pour que les différentes parties mécaniques retrouvent les caractéristiques prévues.

Si la voie centrale est placée au milieu, derrière un écran acoustiquement transparent, la position idéale des enceintes principales est à la même hauteur. Si la voie centrale se trouve au-dessus ou en-dessous de l’écran, la hauteur des enceintes principales devra se situer entre cette voie centrale et le milieu de l’écran. Le plus grand réalisme est obtenu quand l’équilibre entre les enceintes et le réglage de l’image sonore cadrent avec les dimensions de l’écran. Lorsque l’écran est assez petit, le résultat paraît plus réaliste lorsque les enceintes principales sont plus rapprochées l’une de l’autre qu’en écoute musicale traditionnelle. Ajustez le niveau des trois enceintes frontales pour obtenir une transition régulière et sans à-coups des sons qui passent d’un côté à l’autre de l’image. Le niveau des voies d’ambiances doit être réglé de telle façon que, sauf effet spécial volontaire, votre attention ne soit jamais attirée vers elles. Essayez toutes les places d’écoute préférentielles avant de décider du réglage optimal. Lisez attentivement le mode d’emploi de votre décodeur ; vous y trouverez les informations utiles aux différents réglages des niveaux.

ENTRETIEN ET PRECAUTIONS Pour entretenir l’ébénisterie de votre enceinte, vous vous limiterez, en général, à un simple dépoussièrage. Si vous désirez utiliser un produit stocké en aérosol, pensez à ôter préalablement la grille, en la tirant prudemment vers vous. Veillez à vaporiser le produit sur le chiffon et jamais directement sur l’enceinte. La grille doit être retirée de l’enceinte, lorsque vous souhaiterez nettoyer le tissu. Il s’entretient avec une brosse à habits tout à fait classique. Il ne faut jamais toucher les membranes des hautparleurs et en particulier celles des tweeters, vous risqueriez de les endommager.

Installation stéréophonique à deux canaux Installez les enceintes de façon à placer les tweeters à hauteur d’oreille. Règles de bases (figure 4) : •Formez un triangle équilatéral entre les deux enceintes et l’auditeur. •Ecartez les deux enceintes d’au moins 1,5 mètre afin de maintenir une séparation gauche-droite suffisante. Si l’image centrale manque de densité, rapprochez les enceintes l’une de l’autre.

REGLAGES FINS Avant de procéder aux réglages fins, vérifiez deux fois la validité des connexions et leur sécurité. Si le son est trop agressif, augmentez la quantité de matériaux absorbants dans la pièce (en utilisant des rideaux lourds, par exemple). Réduisez-les, au contraire, si le son est étouffé et peu vivant. Contrôlez la présence de flutter écho en frappant dans les mains et écoutez les éventuelles répétitions rapides du son. Vous pourrez corriger ce phénomène, par l’emploi de surface de formes très irrégulières telles qu’une bibliothèque ou de très grands meubles. Le retrait de la grille de protection en tissu améliore la transparence d’écoute. Pour retirer cette grille, reportez-vous au chapitre « précautions ».
